自动喷水灭火系统施工安装全程验收记录一、安装前准备工作1.现场测量与标注：根据设计图纸，现场进行施工测量和标注，确保管道走向、喷头位置等准确无误。
2.材料准备：根据设计要求，准备好各种管道、支撑材料、连接件、喷头等安装所需的材料。
二、材料验收1.规格与数量：检查所购材料的规格和数量是否符合设计要求，确保与设计图纸一致。
2.质量与标准：检查材料的质量是否达到相关标准要求，如管道是否无损伤、连接件是否完好等。
三、施工过程验收1.管道安装：检查管道安装是否符合设计要求，包括走向、坡度等。
检查管道连接处是否牢固、密封是否良好。
2.支架安装：检查支架安装是否牢固，无明显松动情况。
3.喷头安装：检查喷头位置是否准确安装，是否能覆盖到需覆盖的区域。
4.阀门安装：检查阀门安装是否符合设计要求，阀门操作是否灵活，密封性能是否良好。
四、系统联调验收1.电气系统：检查电气系统是否按照设计要求进行布线和接线，检查控制设备是否运行正常。
2.水源系统：检查水源系统是否可靠，如自动水泵、水箱等，检查水源是否能够正常供水。
3.自动控制系统：测试自动控制系统的灵敏度和准确性，如火灾探测器是否能及时发现火灾并触发喷水系统。
五、全面验收全面检查施工过程中的质量问题，包括但不限于管道连接处的渗漏、喷头喷水的均匀度、阀门操作的灵活性等。
六、施工验收报告1.编写施工验收报告：记录整个施工过程中发现的问题和解决方案，对材料、施工工艺、施工质量等进行评价。
2.签字确认：报告由项目负责人编写，并由监理工程师、业主代表等相关方进行签字确认，表示对施工过程的验收结果无异议。
以上是自动喷水灭火系统施工安装全程验收记录的内容。
通过对每个环节进行全面的检查和测试，确保系统的安装质量和性能达到设计要求，为日后的使用提供可靠保障。

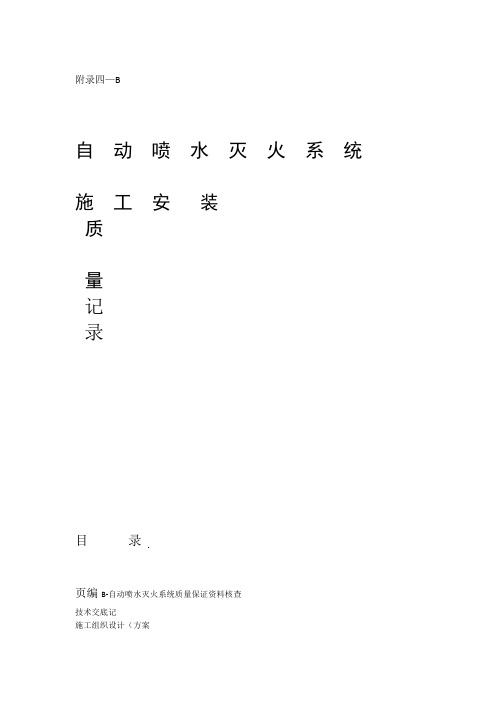

附录四—B自动喷水灭火系统施工安装质量记录目录页编B-自动喷水灭火系统质量保证资料核查技术交底记施工组织设计（方案开工报设备材料相关证件汇总设备开箱检查记材料检查记B-自动喷水灭火系统喷头抽样检查试验记B-自动喷水灭火系统报警阀组检查试验记B-1自动喷水灭火系统阀门抽样检查试验记B-1自动喷水灭火系统管道安装检查记1B-自动喷水灭火系统管道支架制作安装检查记B-1自动喷水灭火系统管道试压记B-1自动喷水灭火系统管道冲洗记B-1自动喷水灭火系统管道防腐记B-11自动喷水灭火系统管道保温记B-11自动喷水灭火系统管道隐蔽验收记11消防配电线路敷设检查记11消防配电线路隐蔽验收记20B-12自动喷水灭火系统水源设施安装检查记录21B-13自动喷水灭火系统水泵安装检查记录．自动喷水灭火系统质量保证资料核查表编号：B-1第册第页技术交底记录自动喷淋灭火系统编号：3工程名地库住宅小区（一期）XX1#建设单位第册第页．施工组织设计（方案）自动喷淋灭火系统编号：5页第册第注：如本页不够填写，可附后。
开工报告自动喷淋灭火系统6编号：第册第页．材料相关证件汇总表设备、自动喷淋灭火系统编号：7主要证件及编合格备案其全册第第页．自动喷淋灭火系统设备开箱检查记录8编号：第册第页．自动喷淋灭火系统材料检查记录9编号：第册第页自动喷水灭火系统喷头抽样检查试验记录编号:B-2第册第页续表编号:B-2第册第页自动喷水灭火系统报警阀组检查试验记录:B-3编号第册第页．自动喷水灭火系统阀门抽样检查试验记录编:B-4号10压时结结(min(MPa12合合12合合第册第页续表编号:B-4第册第页自动喷水灭火系统管道安装检查记录编:B-5号第册第页续表编号:B-5页册第第自动喷水灭火系统管道支架制作安装检查记录编:B-6号第册第页自动喷水灭火系统管道试压记录:B-7编号结合第册第页自动喷水灭火系统管道冲洗记录:B-8编号第册第页自动喷水灭火系统管道防腐记录编:B-9号页册第第自动喷水灭火系统管道保温记录:B-10编号页册第第泵房消防配电线路敷设检查记录编号：10第册第页自动喷水灭火系统管道隐蔽验收记录编:B-11号页册第第消防配电线路隐蔽验收记录11编号：验收结论：页册第第自动喷水灭火系统水源设施安装检查记录编号：B-12页册第第自动喷水灭火系统水泵安装检查记录编号：B-13压进出管其表助装置合正正正册第页第自动喷水灭火系统水泵接合器安装检查记录编号：B-15合明正页册第第自动喷水灭火系统报警阀组安装检查记录编B-16号：第册第页自动喷水灭火系统水流指示器安装检查记录编号：B-17第册第页续表编号：B-17第册第页自动喷水灭火系统喷头安装检查记录编号：B-18第册第页续表编号：B-18页册第第自动喷水灭火系统末端试水装置安装检查记录B-19编号：第册第页续表编号：B-19第册第页．自动喷水灭火系统水泵试验记录编B-21号：主备泵自备信切结反合正正合正正表页册第第自动喷水灭火系统末端试水装置放水试验编号：B-23第册第页续表编号：B-23第册第页．自动喷水灭火系统报警阀组动作记录编号：B-24。
自动喷水灭火系统管道隐蔽工程验收记录
注： 1.简图及说明应把坐标、标高、坡向、坡度及其他管线的相互关系等说明。
2.此表适应于给水、排水、采暖、通风、空调、消防等管道的隐蔽工程验收。
工程名称 施工单位 分项工程名称 监理（建设）单位
环境温度 8℃
试验日期
20 年 月 日 图号和管线号
水施-11
管径 DN150、DN125、DN100、
DN80、DN65、DN50、
DN40、DM32、DN25 数量
DN150：24米；DN125:7.1米；DN100:24.1
米；DN80:28.7米；DN65:8.2米；DN50:78.3米；DN40：17.8米；DN32：97.8米；DN25:261.4米
材质
镀锌钢管
接头
形式 卡箍连接及丝扣连接
工作介质
自来水
防腐
/
绝热
20mmB1级闭孔橡塑管
壳
隐蔽方法： 吊顶内隐蔽
简图及说明：
验收结论
满足设计要求和规范规定，同意隐蔽。
施工单位
监理（建设）单位
专业工长： 专业质量检查员：
项目专业技术（质量）负责人：
（公章）
监理工程师：
（建设单位项目专业技术负责人）
（公章）。
序 号89567报警阀组1、报警阀组的各组件应符合产品标准要求。
检查数量：全数检查。
检查方法：观察检查。
2、打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。
检查数量：全数检查。
检查方法：使用流量计、压力表观察检查。
3、水力警铃的设置位置应正确。
测试时，水力警铃喷嘴处压力不应小于0.05MPa且距水力警铃3m远处警铃声声强不应小于70dB。
检查数量：全数检查。
检查方法：打开阀门放水，使用压力表、声级计和尺量检查。
4、打开手动试水阀或电磁阀时，雨淋阀组动作应可靠。
5、控制阀均应锁定在常开位置；检查数量：全数检查。
管网1、管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计规范及设计要求。
2、管网排水坡度及辅助排水设施，应符合本规范第5.1.10条的规定。
检查方法：水平尺和尺量检查。
3、系统中的末端试水装置、试水阀、排气阀应符合设计要求。
4、管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等，均应符合设计要求。
检查数量：报警阀组、压力开关、止回阀、减压阀、泄压阀、电磁阀全数检查，合格率应为100%；闸阀、信号阀、水流指示器、减压孔板、节流管、柔性接头、排气阀等抽查设计数量30%，数量均不少于5个，合格率应为100%。
检查方法：对照图纸观察检查。
5、干式喷水灭火系统管网容积不大于2900L时，系统允许的最大充水时间不应大于3min;如干式喷水灭火系统管道充水时间不大于1min,系统管网容积允许大于2900L.预作用喷水灭火系统的管道充水时间不应大于1min。
检查数量：全数检查。
检查方法：通水试验，用秒表检查。
6、报警阀后的管道上不应安装其他用途的支管或水龙头。
检查数量：全数检查。
喷头1、喷头设置场所、规格、型号、公称动作温度、响应时间指数(RTI)应符合设计要求。
检查数量：抽查设计喷头数量10%，总数不少于40个，合格率应为100%。
工程名称：共页第页注：1、网管冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。
排水管道的截面积不得小于被冲洗管道截面积的60%。
2、管网冲洗的水流速度不宜小于3m/s；其流量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
3、管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。
4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。
5、管网冲洗的水流方向应与灭火时管网的水流方向一致。
6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
工程名称：新时代广告文化园4栋消防工程共1页第1页量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
3、管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。
4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。
5、管网冲洗的水流方向应与灭火时管网的水流方向一致。
6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
工程名称：新时代广告文化园5栋消防工程共1页第1页量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
3、管网的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。
4、管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色基本一致时，冲洗方可结束。
5、管网冲洗的水流方向应与灭火时管网的水流方向一致。
6、管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。
工程名称：新时代广告文化园8栋消防工程共1页第1页量不宜小于规范规定值，当施工现场冲洗流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
