串并联电路知识点归纳

电路中的串联与并联规律一、串联电路规律1.1 串联电路的特点•串联电路中，各用电器相互影响，只有一条电流路径。

•串联电路中的电流处处相等。

•串联电路的总电压等于各部分电路电压之和。

1.2 串联电路的计算•串联电路的总电阻等于各部分电阻之和。

•串联电路的总功率等于各用电器功率之和。

二、并联电路规律2.1 并联电路的特点•并联电路中，各用电器互不影响，有干路和支路之分。

•并联电路中的电压处处相等。

•并联电路中，干路电流等于各支路电流之和。

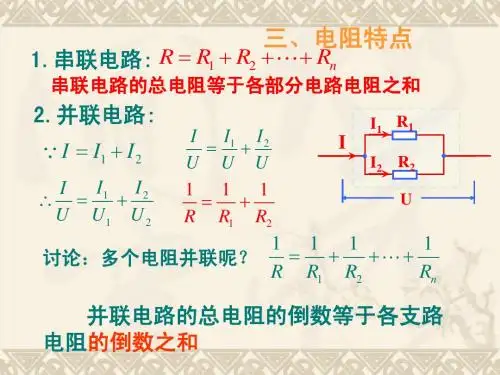

2.2 并联电路的计算•并联电路的总电阻的倒数等于各部分电阻倒数之和。

•并联电路的总功率等于各用电器功率之和。

三、串联与并联电路的比较3.1 电流路径•串联电路：只有一条电流路径。

•并联电路：有多条电流路径。

3.2 电压关系•串联电路：总电压等于各部分电路电压之和。

•并联电路：电压处处相等。

3.3 电流关系•串联电路：电流处处相等。

•并联电路：干路电流等于各支路电流之和。

3.4 电阻关系•串联电路：总电阻等于各部分电阻之和。

•并联电路：总电阻的倒数等于各部分电阻倒数之和。

4.1 串并联电路的实际应用•家庭电路：家用电器多数采用并联连接，保证各用电器互不影响。

•照明电路：灯泡间多采用并联连接，保证灯泡互不影响。

•电源连接：电源与用电器间多采用串联连接，保证电流的连续性。

4.2 串并联电路的选择•根据实际需要选择串并联电路，以满足使用要求。

五、注意事项5.1 安全第一•电路连接时，注意用电器的额定电压和电流，避免超过电路承受范围。

•电路操作时，确保断开电源，防止触电事故发生。

5.2 合理设计•设计电路时，要考虑实际需求，合理选择串并联电路。

•选用电器时，要考虑电路的承受能力，避免损坏电路。

以上是关于电路中的串联与并联规律的知识点介绍，希望对您有所帮助。

如有其他问题，请随时提问。

习题及方法：1.习题：一个电阻为2Ω的电阻器与一个电阻为3Ω的电阻器串联接在一个电压为12V的电源上，求通过两个电阻器的电流。

串并联知识点总结一、串联电路1. 定义串联电路是指将电子元件依次连接在同一回路中，形成一个闭合电路的连接方式。

这种连接方式下，电流只能顺序流过每个电子元件，电流的大小相等。

2. 特点(1) 电流相等：串联电路中的电流在每个电子元件内是相等的，电流大小取决于串联电路的总电压和总电阻。

(2) 电压分配：串联电路中的电压会依次分配给每个电子元件，电压大小取决于串联电路的总电压和每个电子元件的电阻。

(3) 电阻相加：串联电路中的总电阻等于各个电子元件的电阻之和。

3. 计算公式(1) 串联电路的总电阻Rt等于各个电子元件的电阻之和，即Rt=R1+R2+…+Rn。

(2) 串联电路的总电压等于各个电子元件的电压之和，即Ut=U1+U2+…+Un。

(3) 串联电路中的电流等于总电压除以总电阻，即It=Ut/Rt。

4. 应用串联电路常用于需要依次经过多个电子元件的场合，例如电子设备的电源供电部分、数码产品的电路连接等。

二、并联电路1. 定义并联电路是指将电子元件同时连接在同一回路中，形成一个并联的连接方式。

这种连接方式下，电流可以同时流过每个电子元件，电流的大小可以不相等。

2. 特点(1) 电流分配：并联电路中的电流可以分配给每个电子元件，电流大小根据每个电子元件的电阻决定。

(2) 电压相等：并联电路中的电压是相等的，即每个电子元件的两端电压相等。

(3) 电阻的计算：并联电路中的总电阻等于各个电子元件的电阻的倒数之和的倒数。

3. 计算公式(1) 并联电路的总电阻Rt等于各个电子元件的电阻的倒数之和的倒数，即1/Rt=1/R1+1/R2+…+1/Rn。

(2) 并联电路的总电流等于各个电子元件的电流之和，即It=I1+I2+…+In。

(3) 并联电路中的总电压等于各个电子元件的电压相等，即Ut=U1=U2=…=Un。

4. 应用并联电路常用于需要同时连接多个电子元件的场合，例如电子设备的并联电路部分、平行连接的电器设备等。

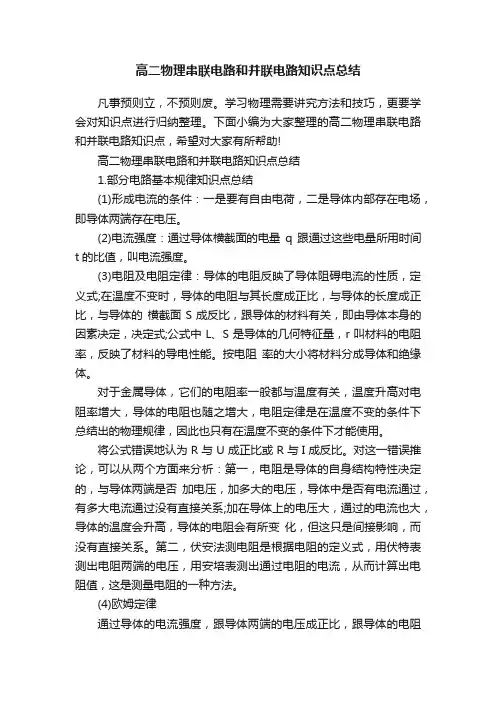

高二物理串联电路和并联电路知识点总结凡事预则立，不预则废。

学习物理需要讲究方法和技巧，更要学会对知识点进行归纳整理。

下面小编为大家整理的高二物理串联电路和并联电路知识点，希望对大家有所帮助!高二物理串联电路和并联电路知识点总结1.部分电路基本规律知识点总结(1)形成电流的条件：一是要有自由电荷，二是导体内部存在电场，即导体两端存在电压。

(2)电流强度：通过导体横截面的电量q跟通过这些电量所用时间t的比值，叫电流强度。

(3)电阻及电阻定律：导体的电阻反映了导体阻碍电流的性质，定义式;在温度不变时，导体的电阻与其长度成正比，与导体的长度成正比，与导体的横截面S成反比，跟导体的材料有关，即由导体本身的因素决定，决定式;公式中L、S是导体的几何特征量，r叫材料的电阻率，反映了材料的导电性能。

按电阻率的大小将材料分成导体和绝缘体。

对于金属导体，它们的电阻率一般都与温度有关，温度升高对电阻率增大，导体的电阻也随之增大，电阻定律是在温度不变的条件下总结出的物理规律，因此也只有在温度不变的条件下才能使用。

将公式错误地认为R与U成正比或R与I成反比。

对这一错误推论，可以从两个方面来分析：第一，电阻是导体的自身结构特性决定的，与导体两端是否加电压，加多大的电压，导体中是否有电流通过，有多大电流通过没有直接关系;加在导体上的电压大，通过的电流也大，导体的温度会升高，导体的电阻会有所变化，但这只是间接影响，而没有直接关系。

第二，伏安法测电阻是根据电阻的定义式，用伏特表测出电阻两端的电压，用安培表测出通过电阻的电流，从而计算出电阻值，这是测量电阻的一种方法。

(4)欧姆定律通过导体的电流强度，跟导体两端的电压成正比，跟导体的电阻成反比，即，要注意：a：公式中的I、U、R三个量必须是属于同一段电路的具有瞬时对应关系。

b：适用范围：适用于金属导体和电解质的溶液，不适用于气体。

在电动机中，导电的物质虽然也是金属，但由于电动机转动时产生了电磁感应现象，这时通过电动机的电流，也不能简单地由加在电动机两端的电压和电动机电枢的电阻来决定。

高三物理串联和并联知识点在物理学中，串联和并联是电路中常见的两种连接方式。

在本文中，我们将详细介绍高三物理中与串联和并联相关的知识点。

一、串联电路1. 定义串联电路是指电流依次通过电阻、电容或电感等元件的连接方式。

在串联电路中，电流只有一条路径可以流通，元件依次连接，两端接入外部电源。

2. 特点(1) 电流：在串联电路中，电流大小相等，分别通过每个元件。

(2) 电压：在串联电路中，总电压等于各个元件电压之和。

(3) 电阻：在串联电路中，总电阻等于各个元件电阻之和。

(4) 亮度：在串联电路中，灯泡等元件亮度与其电压成正比。

(5) 电容和电感：在串联电路中，总电容等于各个电容之和，总电感等于各个电感之和。

3. 应用(1) 家用电路中的串联电路：例如房间内的灯泡串联连接，灯泡一个接一个地连接在电源上。

(2) 电子电路中的串联电路：例如调节电压的稳压电路、分压电路等。

二、并联电路1. 定义并联电路是指电流同时通过多个支路的连接方式。

在并联电路中，电流可选择不同的路径进行流通，支路之间的连接点相同，两端接入外部电源。

2. 特点(1) 电流：在并联电路中，总电流等于各支路电流之和。

(2) 电压：在并联电路中，各支路电压相等，等于总电压。

(3) 电阻：在并联电路中，总电阻小于各支路电阻的最小值。

(4) 亮度：在并联电路中，灯泡等元件亮度与其电流成正比。

(5) 电容和电感：在并联电路中，总电容等于各个电容之和，总电感等于各个电感之和。

3. 应用(1) 家用电路中的并联电路：例如平行连接的灯泡，电路中的各灯泡可以独立控制。

(2) 电子电路中的并联电路：例如多台电器连接在同一个插座上。

三、串并联结合1. 定义在实际电路中，常常会出现串联与并联结合的情况。

即多个元件同时存在串联和并联连接的关系。

2. 特点和应用串并联结合的电路可以根据实际情况灵活调整，以满足特定的需求。

(1) 家用电路中的串并联：例如多个插座串联连接，每个插座内部的电器又是并联连接。

串联、并联知识点
一、串联电路特点：
1.串联电路中电流只有一个路径。

2.串联电路中各处电流相等。

即I =I 1=I 2=…
3.串联电路中开关控制整个电路，开关的作用与位置无关。

4.串联电路中各用电器相互影响。

二、并联电路特点：
1.并联电路中电流有两个或两个以上路径。

2.并联电路中干路电流等于各支路电流之和。

即I =I 1+I 2+…
3.并联电路中，干路开关控制整个电路，支路开关控制所在支路用电器。

4.并联电路中各用电器相互不影响。

三、元件符号：
1.电源：
2.
3.灯泡： 3.
4.电流表：
5.电压表：
6.交叉相连：
7.交叉不相连
8.电阻：
9.滑动变阻器： 11.电铃：
12.发光二极管：
V A M
四、电流
1.电流是表示电流强弱的物理量。

用I表示。

用电流表测电流。

2.单位是安培，简称安，符号A
3.单位关系：1A=103mA ，1mA=103μA ，1A=106μA
1mA=10-3A ，1μA=10-3m A ，1μA=10-6 A
4.电流表连接：（1）电流表必须和被测的用电器串联。

（2）电流必须从正接线柱流入，从负接线柱流出。

（3）必须正确选择电流表的量程。

（4）不允许把电流表直接连到电源的两极。

电路中的串并联知识点总结电路是由电子元件组成的，而串并联是电路中常见的连接方式。

在电路设计和分析中，理解串并联的概念和运算法则是非常重要的。

本文将对电路中的串并联知识点进行总结，以帮助读者更好地理解和应用串并联技术。

一、串联电路串联电路是指电子元件按照直线连接的方式相连接，电流在串联电路中只能沿着同一路径流动，电压在各元件之间分配。

串联电路的特点包括：1. 电流相同：在串联电路中，电流在各元件中是相等的，即串联电路中的各个元件共享相同的电流。

2. 电压分配：在串联电路中，电压从电源沿电路的各个元件之间按照电压分压规律进行分配，即电源电压等于各元件电压之和。

3. 总电阻求和：在串联电路中，各个电阻的总电阻等于各电阻之和，即R_total = R1 + R2 + R3 + ...。

二、并联电路并联电路是指电子元件以节点相连接的方式相连接，电流在并联电路中可以分流，而电压在各元件之间是相同的。

并联电路的特点包括：1. 电流分配：在并联电路中，电流可以分为不同的路径，各元件所承受的电流与其电阻成反比，即电阻越小，所承受的电流越大。

2. 电压相同：在并联电路中，各个元件之间的电压是相同的，即并联电路中的各个元件共享相同的电压。

3. 总电阻求倒数的和：在并联电路中，各个电阻的总电阻等于各电阻倒数的和的倒数，即1/R_total = 1/R1 + 1/R2 + 1/R3 + ...。

三、串并联的应用串并联在电路设计和分析中有着广泛的应用。

下面是一些常见的应用场景：1. 电阻网络：串并联可以用于设计和分析电阻网络，根据不同的要求来选择串联或并联的方式来得到所需的电阻值。

2. 电池组：在电池组中，电池通常是并联连接，以增加总电流和使用时间。

而电池组之间则是串联连接，以增加总电压。

3. 灯泡连接：在家庭或商业照明中，多个灯泡通常被串联连接，以确保各个灯泡之间分配相同的电压。

而在大型照明工程中，多个并联的灯泡组可以提供更大的光亮度和覆盖范围。

电路原理知识点总结第1篇（1）串联电路：i=i1+i2;（2）并联电路：i=i1+i2【方法提示】1、电流表的使用可总结为（一查两确认，两要两不要）（1）一查：检查指针是否指在零刻度线上；（2）两确认：①确认所选量程。

②确认每个大格和每个小格表示的电流值。

两要：一要让电流表串联在被测电路中；二要让电流从“+”接线柱流入，从“-”接线柱流出；③两不要：一不要让电流超过所选量程，二不要不经过用电器直接接在电源上。

在事先不知道电流的大小时，可以用试触法选择合适的量程。

2、根据串并联电路的特点求解有关问题的电路（1）分析电路结构，识别各电路元件间的串联或并联；（2）判断电流表测量的是哪段电路中的电流；（3）根据串并联电路中的电流特点，按照题目给定的条件，求出待求的电流。

电路原理知识点总结第2篇电流和电路一、摩擦起电摩擦过的物体具有吸引轻小物体的现象叫摩擦起电；二、两种电荷用丝绸摩擦过的玻璃棒带的电荷叫正电荷；用毛皮摩擦过的橡胶棒带的电荷叫负电荷；三、电荷间的相互作用同中电荷相互排斥，异种电荷相互吸引；四、验电器1、用途：用来检验物体是否带电；2、原理：利用同种电荷相互排斥；五、电荷量（电荷）电荷的多少叫电荷量，简称电荷；单位是库仑，简称库，符号为C；六、元电荷1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、最小的电荷叫元电荷（一个电子所带电荷）用e表示；e=1。

6×10—19；3、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，电性相反，整个原子呈中性；七、摩擦起电的实质电荷的转移。

（由于不同物体的原子核束缚电子的本领不同，所以摩擦起电并没有新的电荷产生，只是电子从一个物体转移到了另一个物体，失去电子的带正电，得到电子的带负电）八、导体和绝缘体善于导电的物体叫导体（如金属、人体、大地、酸碱盐溶液），不善于导电的物体叫绝缘体（如橡胶、玻璃、塑料等）；导体和绝缘体在一定条件下可以相互转换；九、电流电荷的定向移动形成电流；电流方向：正电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）；在电源外部，电流的方向从电源的正极流向负极；十、电路用导线将用电器、开关、用电器连接起来就组成了电路；电源：提供电能（把其它形式的.能转化成电能）的装置；用电器：消耗电能（把电能转化成其它形式的能）的装置；十一、电路的工作状态1、通路：处处连通的电路；2、开路：某处断开的电路；3、短路：用导线直接将电源的正负极连同；十二、电路图及元件符号用符号表示电路连接的图叫电路图（记住常用的符号）画电路图时要注意：整个电路图导线要横平竖直；元件不能画在拐角处。

并联串联知识点总结在电学中，串联和并联是两种常见的电路连接方式。

每种连接方式都有其特定的特点和应用场景。

在本文中，我将对这两种连接方式进行详细的讨论和总结。

一、串联电路的特点和应用1. 串联电路的连接方式串联电路是将电阻、电感或电容等元件依次连接起来，使电流只有一条路径可以通过。

串联电路的连接方式可以用以下公式表示：总电阻（Rt）= R1 + R2 + R3 + ... + Rn总电压（Vt）= V1 + V2 + V3 + ... + Vn总电感（Lt）= L1 + L2 + L3 + ... + Ln总电容（Ct）= 1/（1/C1 + 1/C2 + 1/C3 + ... + 1/Cn）2. 串联电路的特点（1）串联电路中的电流相同，而电压却可以叠加。

（2）串联电路中的总电阻等于各个电阻之和。

（3）串联电路中的总电压等于各个电压之和。

（4）串联电路中的总电感等于各个电感之和。

（5）串联电路中的总电容等于各个电容之和。

3. 串联电路的应用串联电路常用于需要将电阻、电感或电容等元件依次连接起来的电路中。

例如，电子设备中的电源、敏感电路中的板载电路等都是串联电路的典型应用场景。

二、并联电路的特点和应用1. 并联电路的连接方式并联电路是将电阻、电感或电容等元件并联连接，使电流可以选择不同的路径通过。

并联电路的连接方式可以用以下公式表示：总电阻（Rt）= 1/（1/R1 + 1/R2 + 1/R3 + ... + 1/Rn）总电流（It）= I1 + I2 + I3 + ... + In总电感（Lt）= 1/（1/L1 + 1/L2 + 1/L3 + ... + 1/Ln）总电容（Ct）= C1 + C2 + C3 + ... + Cn2. 并联电路的特点（1）并联电路中的电压相同，而电流可以叠加。

（2）并联电路中的总电阻等于各个电阻的倒数之和的倒数。

（3）并联电路中的总电流等于各个电流之和。

（4）并联电路中的总电感等于各个电感的倒数之和的倒数。
