下载文档原格式
常用EVA原料技术指数扬巴发泡级EVA V5110J指标参数：扬巴发泡级EVA V5110J产品属性：规格级别：发泡级外观颜色：透明厂家扬巴牌号V5110J扬巴发泡级EVA V5110J技术指标：性能项目试验条件[状态] 测试方法测试数据数据单位基本性能熔体流动速率190℃/2.16kg / 2.3-3.1 g/10min 机械性能屈服拉伸强度/ ISO 527 >3.0 N/mm2热性能熔融温度/ ISO 3146 >83 ℃维卡软化温度/ ISO 306 >60 ℃其它性能VA含量/ / 17.6-20.4 %北京有机薄膜级EVA 14-2指标参数：北京有机薄膜级EVA 14-2产品属性：牌号:EVA 14-2；规格级别：薄膜级；外观颜色：透明；厂家：北京有机北京有机薄膜级EVA 14-2是由厂家北京有机生产的EVA产品，其规格为薄膜级，外观颜色透明，一般用于制膜，例如：一般用途膜、农用膜、温室大棚膜等薄膜。
北京有机薄膜级EVA 14-2技术指标：项目单位试验数据结果试验方法试验条件[状态]物理性能拉伸断裂强度TD N/mm224 ASTM D-638/ MD N/mm224 ASTM D-638邵氏硬度D/33 ASTM D-2240/A 92 ASTM D-2240光泽度% 82 ASTM D-1003A /VA含量% 14 ISC.DIS 8965/1989(E) /撕裂强度TD g 129 ASTM D-1922/ MD g 91 ASTM D-1922热性能熔点°C 95 / / 维卡软化点°C 70 ASTM D-1525 /基本性能MFI g/10 2 ASTM D-1238 / 密度g/cm30.935 ASTM D-1505 /北京有机发泡级EVA 18-3指标参数：北京有机发泡级EVA 18-3产品属性：牌号:EVA 18-3；规格级别：发泡级；外观颜色：透明；厂家：北京有机北京有机发泡级EVA 18-3是由厂家北京有机生产的EVA产品，其规格为发泡级，外观颜色透明，一般用于各种发泡制品，例如：发泡片、软管等。
1 范围本要求规定了晶体硅太阳电池组件用EVA的技术要求、查验方式、标志、包装、运输和贮存等。
本要求适用于晶体硅太阳电池组件用的EVA。
2 标准性引用文件GB/T1216 外径千分尺GB/ 硫化橡胶或热塑性橡胶样品和试样的制备第一部份物理实验3 术语和概念是指乙烯-醋酸乙烯共聚物。
是指EVA中的醋酸乙烯脂含量。
是指熔体流动速度。
4 技术要求外观要求表面平整、半透明、无异物、无褶皱、无划伤污垢、压花清楚等。
尺寸要求4.2.1EVA的宽幅，要求其宽幅公差范围为0~+10mm。
4.2.2EVA膜厚度中心值以各家技术协议为准，下公差为-0.05mm上公差为+0.05mm。
剥离强度要求与TPT、钢化玻璃粘结特性好，层压固化后不能脱层，剥离强度大约40N/cm。
透光率要求要求在380nm~1100nm波长范围内的透光率大约等于90%。
交联度要求通过工艺调整，EVA交联度在70%以上。
兼容性要求测试EVA与其他材料，保证之间不发生不良反映。
特性参数EVA的特性参数见表1表15 查验方式尺寸查验尺寸用最小刻度为1mm的钢直尺或钢卷尺测量。
厚度查验利用GB/T1216标准文件中所规定的千分尺或与此一样精度的器具测量，测量厚度时每次测10个点，有一个超过时即为不合格。
拉伸强度和延伸率查验5.3.1采纳270mm×120mm×2mm的模具制片，在（23±2℃），（50±5）%湿度条件下固化7天后用截刀裁成哑铃形式样，如以下图1所示。
5.3.2选取5个试样，将试样装在拉力实验机上，拉伸速度100mm/min；记录试样断裂时的力，按公式（1）计算出拉伸强度，按公式（2）计算出延伸率。
若是试样在实验机夹具的边缘断裂或试样滑脱，那么此数据作废，另外取样实验。
实验结果取5次实验值的算术平均值。
ａ=P/（b×d） (1)式中：a-拉伸强度，MPa；P-试样断裂时的力，N；b-试样宽度，mm；d-试样厚度，mm；t=(G-G0)/G0×100% (2)t-延伸率，%；G-试样断裂时标线间的距离，mm；G0-试样原始标距，mm；剥离强度查验5.4.1取长度约为30cm，宽度约为15cm的钢化玻璃一块；5.4.2在取样的钢化玻璃上面层叠一样大小的EVA和TPT，放入层压机中进行一次固化；5.4.3层压后对样件进行层压固化处置后放置12小时以上，将固化件用小刀进行猜个，将其割为1cm×30cm的小条；5.4.4取其中的几条，别离用手工将TPT与EVA分离，玻璃与EVA分离2cm左右的一小段，将样品固定在拉伸实验机上，顺着180度的方向，以速度300mm/min进行剥离，每次玻璃10cm，记录其测量数据。
福斯特EVA封装胶膜F806技术说明书杭州福斯特热熔胶膜有限公司FIRST HOT-MELT ADHESIVE FILM CO., LTDHttp:Tel: 0086-571-63816873 /63816892Fax: 0086-571-63710907Email: sales@内容1.引言2.基本特性3.光伏组件结构4.光伏组件的层压过程5.层压工艺推荐6.交联特性7.透光率测试8.老化特性测试9.包装尺寸10.使用的注意事项11.运输和储存12.备注附录1. 包装图解附录2. 常见问题及解决方法1. 引言F·RST TM EV A膜是由杭州福斯特热熔胶膜有限公司生产，用作光伏组件的包装材料，生产过程严格按照ISO9000体系管理。
F·RST TM EV A膜已经成功地被用于TUV认证的组件生产厂家。
F806是公司新开发的一种快固型胶膜，具有优秀的耐紫外光老化和交联特性，内含各种添加剂，如交联剂、增粘剂、光稳定剂和抗氧剂等。
F806能提供各种厚度（0.30mm～0.80mm）和宽度（200mm～2200mm）的EV A胶膜。
F·RST TM EV A胶膜的主要特点如下:1)具有优秀的持久性，如：耐候性、耐湿热老化和耐紫外老化性。
2)对玻璃、金属和塑料如PET，TPT具有优秀的粘接性，并且粘接力能维持长时期。
3)优秀的透光性。
4)对硅电池片无害，并具有惰性5)在层压中具有高的交联速率6)优秀的包装特性本页已使用福昕阅读器进行编辑。
福昕软件（Ｃ）２００５－２０１０，版权所有，仅供试用。

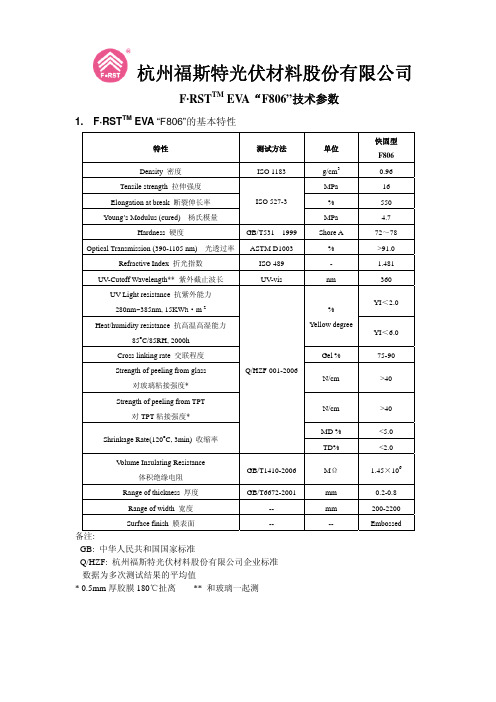

2. F·RST TM EV A的基本特性Table 1. 已交联的F·RST TM EVA “F806”的基本特性- GB: 中华人民共和国国家标准- Q/HZF: 杭州福斯特热熔胶膜有限公司企业标准- 数据为多次测试结果的平均值* 0.5mm厚胶膜180℃扯离** 和玻璃一起测试3. 光伏组件结构4. 光伏组件的层压过程Lamination5. F·RSTTMEV A F806的层压工艺型号F806 F806加热板温度 (℃) 120145 真空时间 (min)3-53-5 Lamination层压条件层压时间 (min)5 8-12固化炉温. (℃) 145 -- Oven-Cure 烘箱内固化固化时间 (min)15~20--以上层压工艺只是一个具有代表性的例子。
EVA化学品安全技术说明书第一部分：化学品名称化学品中文名称：乙烯-醋酸乙烯共聚物化学品英文名称：ethylene-vinyl acetate copolymer中文名称2：英文名称2：EVA技术说明书编码：1314 CAS No.：24937-78-8 分子式：分子量：2000(平均)第二部分：成分/组成信息有害物成分含量 CAS No.乙烯-醋酸乙烯共聚物 24937-78-8第三部分：危险性概述危险性类别：无资料侵入途径：无资料环境危害：无资料健康危害：对眼睛和皮肤有刺激作用。
燃爆危险：本品可燃，具刺激性。
第四部分：急救措施皮肤接触：脱去污染的衣着，用流动清水冲洗。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入：脱离现场至空气新鲜处。
就医。
食入：饮足量温水，催吐。
就医。
第五部分：消防措施危险特性：粉体与空气可形成爆炸性混合物, 当达到一定浓度时, 遇火星会发生爆炸。
加热分解产生易燃气体。
有害燃烧产物：一氧化碳、二氧化碳。
灭火方法：消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。
灭火剂：雾状水、泡沫、干粉、二氧化碳、砂土。
第六部分：泄漏应急处理应急处理：隔离泄漏污染区，限制出入。
切断火源。
建议应急处理人员戴防尘面具（全面罩），穿防毒服。
避免扬尘，小心扫起，置于袋中转移至安全场所。
若大量泄漏，收集回收或运至废物处理场所处置。
第七部分：操作处置与储存操作注意事项：密闭操作。
密闭操作，提供良好的自然通风条件。
操作人员必须经过专门培训，严格遵守操作规程。
建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶手套。
远离火种、热源，工作场所严禁吸烟。
使用防爆型的通风系统和设备。
避免产生粉尘。
避免与氧化剂、碱类接触。
搬运时要轻装轻卸，防止包装及容器损坏。
配备相应品种和数量的消防器材及泄漏应急处理设备。
倒空的容器可能残留有害物。
储存注意事项：储存于阴凉、通风的库房。
化学品中文名称：乙烯-醋酸乙烯共聚物化学品英文名称：ethylene-vinyl acetate copo 乙烯-醋酸乙烯共聚物英文简称：EVA 技术说明书编码：1314 CAS No.：24937-78-8 分子式：(C2H4)x.(C4H6O2)y 分子量：2000(平均) 健康危害：对眼睛和皮肤有刺激作用。
燃爆危险：本品可燃，具刺激性。
皮肤接触：脱去污染的衣着，用流动清水冲洗。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入：脱离现场至空气新鲜处。
就医。
食入：耐水性：密闭泡孔结构、不吸水、防潮、耐水性能良好。
耐腐蚀性：耐海水、油脂、酸、碱等化学品腐蚀，抗菌、无毒、无味、无污染。
加工性：无接头，且易于进行热压、剪裁、涂胶、贴合等加工。
防震动：回弹性和抗张力高，韧性高，具有良好的防震/ 缓冲性能。
保温性：隔热，保温防寒及低温性能优异，可耐严寒和曝晒。
隔音性：密闭泡孔，隔音效果好。
危险特性粉体与空气可形成爆炸性混合物, 当达到一定浓度时, 遇火星会发生爆炸。
加热分解产生易燃气体。
编辑本段有害燃烧产物一氧化碳、二氧化碳。
编辑本段灭火方法消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。
灭火剂：雾状水、泡沫、干粉、二氧化碳、砂土。
编辑本段应急处理隔离泄漏污染区，限制出入。
切断火源。
建议应急处理人员戴防尘面具（全面罩），穿防毒服。
避免扬尘，小心扫起，置于袋中转移至安全场所。
若大量泄漏，收集回收或运至废物处理场所处置。
编辑本段操作注意事项密闭操作。
密闭操作，提供良好的自然通风条件。
操作人员必须经过专门培训，严格遵守操作规程。
建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶手套。
远离火种、热源，工作场所严禁吸烟。
使用防爆型的通风系统和设备。
避免产生粉尘。
避免与氧化剂、碱类接触。
搬运时要轻装轻卸，防止包装及容器损坏。
配备相应品种和数量的消防器材及泄漏应急处理设备。
eva 防水板标准
一、EVA防水板行业标准
EVA、PE、LDPE 防水卷材均质片技术指标(执行标准：GB18173.1——2
eva防水板部分参数
1，厚度：0.3-4.0mm
2，宽度：3-8m
3，拉伸强度：》16MPa
4，断裂伸长率：》550%
5，直角撕裂强度：》60N/mm
6，使用温度范围：+70--零下70
二、施工质量检查
先在洞外将防水板粘接成大块，以尽可能减少在洞内的搭接次数，检查合格后运至洞内工作平台。
防水板铺挂前对隧道洞壁平整度进行检查，看是否基本平整．有无尖锐棱角与钢筋头，锚固钉是否突出太多；
第二步是在防水板铺挂后检查是否仍有漏水点，破损点是否补牢，松弛度是否够．粘接是否可靠；
第三步是在台车就位后利用工作窗检查松弛度是否够。
EVA化学品安全技术说明书第一部分：化学品名称化学品中文名称：乙烯-醋酸乙烯共聚物化学品英文名称：ethylene-vinyl acetate copolymer中文名称2：英文名称2：EVA技术说明书编码：1314 CAS No.：24937-78-8 分子式：分子量：2000(平均)第二部分：成分/组成信息有害物成分含量 CAS No.乙烯-醋酸乙烯共聚物 24937-78-8第三部分：危险性概述危险性类别：无资料侵入途径：无资料环境危害：无资料健康危害：对眼睛和皮肤有刺激作用。
燃爆危险：本品可燃，具刺激性。
第四部分：急救措施皮肤接触：脱去污染的衣着，用流动清水冲洗。
眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。
就医。
吸入：脱离现场至空气新鲜处。
就医。
食入：饮足量温水，催吐。
就医。
第五部分：消防措施危险特性：粉体与空气可形成爆炸性混合物, 当达到一定浓度时, 遇火星会发生爆炸。
加热分解产生易燃气体。
有害燃烧产物：一氧化碳、二氧化碳。
灭火方法：消防人员须佩戴防毒面具、穿全身消防服，在上风向灭火。
灭火剂：雾状水、泡沫、干粉、二氧化碳、砂土。
第六部分：泄漏应急处理应急处理：隔离泄漏污染区，限制出入。
切断火源。
建议应急处理人员戴防尘面具（全面罩），穿防毒服。
避免扬尘，小心扫起，置于袋中转移至安全场所。
若大量泄漏，收集回收或运至废物处理场所处置。
第七部分：操作处置与储存操作注意事项：密闭操作。
密闭操作，提供良好的自然通风条件。
操作人员必须经过专门培训，严格遵守操作规程。
建议操作人员佩戴自吸过滤式防尘口罩，戴化学安全防护眼镜，穿防毒物渗透工作服，戴橡胶手套。
远离火种、热源，工作场所严禁吸烟。
使用防爆型的通风系统和设备。
避免产生粉尘。
避免与氧化剂、碱类接触。
搬运时要轻装轻卸，防止包装及容器损坏。
配备相应品种和数量的消防器材及泄漏应急处理设备。
倒空的容器可能残留有害物。
储存注意事项：储存于阴凉、通风的库房。

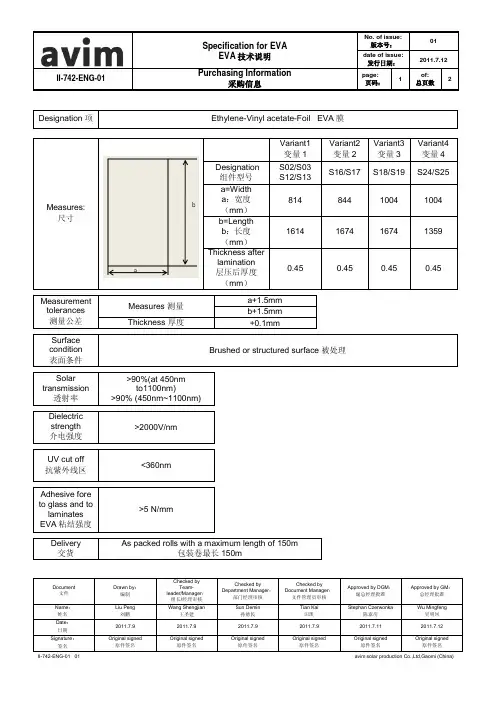

EVA技术标准规定EVA 材料的技术要求，使其能满足太阳电池组件的生产、使用等要求适用范围适用于生产晶体硅太阳电池组件所使用的EVA规范性引用文件IEC60112固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法GB/T2410-2008透明塑料透光率和雾度的测定GB/1410-2006固体绝缘材料体积电阻率和表面电阻率测试方法 GB/1040-92塑料拉伸性能测试方法 GB/T 1034-2008塑料吸水性的测定技术要求4.2、尺寸要求 4.2.1、EVA 宽幅公差为 0〜+10mm测量方法：将 EVA 校正平直状态，使用精度为 低于3个位置，记录最大最小值测量工具：最小精度 1mm 的卷尺、检验台 4.2.2、厚度公差为土 0.0 5mm将裁剪后的单片 EVA 长度方向均等5份，宽度均等3份, 每次量取要旋紧旋钮至接触状态（接触到 EVA 与千分尺不松动即可），记录最大最小值。
测量工具：千分尺、检验台1、 目的IEC60695-11-10 材料燃烧测试 IEC60695-2-12 阻燃等级测试 IEC60695-2-13着火危险实验IEC60695-10-2 火灾危险实验IEC61215:2004 地面用晶体硅光伏组件设计鉴定和定型 GB/T 20047-1光伏组件安全鉴定第 1部分结构要求GB/T 2790-1995 胶黏剂180°剥离强度试验方法挠性材料对刚性材料GB/T 1408-2006 绝缘材料电气强度试验方法 GB2828.1-2003 计数抽样检验程序4.1 、外观要求EVA 表面平整，压花清晰，半透明，无折痕、污点、 污迹、空洞、硬块、变色、发霉等缺陷。
1mm 的卷尺测量，每间隔 500mm 量取一次宽度，单卷量取不 测量方法：使用精度为 0.001mm 的千分尺测量,4.5.1.2、将试样放入不锈钢网袋，称出重量W2封住袋口做成试样包，称出重量W3 一般情况下W2=W3 4.5.1.3、试样包用细铁丝捆扎后浸泡在装有球形冷凝管的烧瓶中，以二甲苯为溶剂(烧瓶内装入1/2溶剂)，二甲苯溶液温度为140C,上公差为0C,下公差为-5 C。
爱康EVA使用说明书在使用本公司EVA胶膜之前，请仔细阅读产品使用说明书，如有不确定或者疑问的地方，请直接和我公司相关人员联系。
本产品专用于光伏组件的封装，在常温下无粘性，便于裁切操作，经加热加压后发生交联固化与粘结增强反应，产生永久性的粘合密封，对太阳能组件起到增透光、阻水汽、抗紫外等作用，保证了太阳能光伏组件25年以上的使用寿命，是一种新型的热融性胶膜。
一、A KC-1F物性表二、EV A 胶膜主要规格1、常规厚度：0.5 mm ，可供应0.25 mm~1.0 mm 厚度，尺寸公差±0.03 mm 。
2、常规宽度：810 mm 、1010mm ，可供应300 mm~2200 mm 幅度，尺寸公差+5/-0 mm 。
3、常规卷长：100 m/卷，可根据客户需求定制，无负公差。
三、固化工艺推荐固化工艺：固化温度：140 o C-145 o C （请注意校准层压机热板的实际温度） 抽真空时间：5-7 min （具体时间根据不同品牌的层压机来选择） 加压时间：50-70 s 固化时间：9-13 min（备注：因不同品牌层压机结构性能上的差异，因此在使用本公司EVA 之前，用户请先做样板测试，选择最为适合的固化工艺，确保后续的顺利生产。
下图为爱康EVA 在不同温度及不同层压时间下的交联度曲线。
）时间 (min)交联度 (%)TPT EV A EV A Cells GlassHeat四、存储及使用须知1.运输：应避光、避热、避潮运输，平整堆放，堆放高度不得多于5层，不得使产品触地、弯曲和包装破损，同时要避免雨淋、重压及硬物碰撞戳伤。
2.储存条件：存放于阴凉、干燥处（温度≤30o C，湿度≤60%）；不宜堆放过高；避免光、热直接辐射；避免异物污染；避免与易燃易爆物及化学品同库储存。
3.本产品保质期为六个月，建议在三个月内使用完；加工环境应保持干燥、清洁，打开包装或裁切后应尽快用完，每次使用完后应当把软包装膜扎严。
EV A 胶膜使用说明书
在使用前，请认真阅读此份产品说明书，如有任何不确定或疑问的地方，请直接与我方的技术人员联系。
本产品用于太阳能电池封装，在常温下无粘性，便于裁切操作，经加热加压便发生交联固化与粘结增强反应，产生永久性的粘合密封，对太阳能组件起到了增透光、阻水汽、抗紫外等作用，从而保证了太阳能电池组件的使用寿命，是一种新型的热融性胶膜。
EV A胶膜的主要规格：
1.常规厚度：0.25-1.0mm，尺寸公差±0.03mm。
2.常规宽度：300mm-1100mm，尺寸公差±5mm。
3.常规卷长：100米/卷，可根据客户需求定制，无负公差。
固化条件-
图
建议固化程序：
固化温度：140℃（注意：需要调节粘合机热板的实际温度）
撤空时间：5-7分钟（这个时间取决于不同牌子粘合机）
压力时间：50-70秒
固化时间：12-15分钟
（注意：因为粘合机不同的机构机能，使用者必须先用样品检测来确定固化的条件，以保证产品的质量）
使用说明：
1.运输条件：运输过程中，避免光，热以及湿气。
产品必须堆放整齐，堆放高度不得超
过3层，产品包装必须避免直接接触地面，弯曲以及破坏，同时，产品必须防雨以及避免刮伤或者擦伤。
2.储存条件：存放于阴凉、干燥处，温度≤30℃，湿度≤60%；产品不要对方在高处，避
免光、热直接辐射；防止异物污染。
3.保质期为六个月，建议三个月内使用完；打开包装或裁切后应尽快用完，每次使用完后
应当把软包装膜扎严。
4.不要用手直接接触胶膜表面，以免影响粘接性能。
5.不要用力拉胶膜，以免产生变形，影响使用性能。
产品名称文件编号EV A 版本号A0 修订号页码1/31.范围:本技术要求规定了晶体硅太阳电池组件用EVA的技术要求。
本技术要求适用于晶体硅太阳电池组件使用的EVA。
2.技术要求:(1).尺寸要求:对于EVA的宽幅，要求其宽幅大于标称值，也就是其宽幅要求为正公差。
EVA膜厚度下公差为-0.025mm上公差为+0.05mm。
(2).剥离强度要求:与EVA粘结特性好，固化或充分交联后不能脱壳，层压后剥离强度大于20N/cm。
(3).交联度要求:要求通过工艺调整，EVA的交联度70%以上。
(4)热收缩率要求热:收缩率小于2%。
(5).特性参数:特性参照值密度960kg/m3熔点（交联之前）70℃交联温度150℃水吸收率（20℃浸泡24小时）小于0.1%拉伸强度（交联后）大于25MPa延伸率大于580%3.检验方法:(1).尺寸检验:尺寸用最小刻度为1mm的钢直尺或钢卷尺测量。
(2).厚度检验:用千分尺或与此同等精度的器具测量，测量时可由两直径约为10cm的金属平圆片辅助，测量结果的算术平均值即为厚度值。
并以毫米为单位修约到小数点后二位。
主要原辅材料工具要求：设备要求：检验要求：序号名称规格单耗编制/日期校对/日期审核/日期批准/日期产品名称文件编号EV A 版本号A0 修订号页码2/3(3)剥离强度检验:a.取钢化玻璃一块。
b.在其上面层叠同样大小的EVA和TPT。
c.对其进行层压固化处理后放置12小时以上，将固化件用小刀进行裁割，将其割为1cm×30cm的小条。
d.取其中的几条，分别手工将TPT与EVA分离玻璃与EVA分离 2cm左右的一小段，并在其上抠洞，套在弹簧拉力计上；e.使用弹簧拉力计贴着拉离方向进行拉伸，记录其测量数据；f.剥离试验采用的抽样方案为每批原材料进货时进行一次。
4.交联度测试:(1).剪取80mm×40mm的200目不锈钢网，对折成40mm的正方形，两侧折进10mm后固定，制作为顶端开口的小袋，称出重量为W1(90-94克）。
800g eva复合膜的规格型号和标准《800g EVA复合膜的规格型号和标准》一、引言在今天的市场上，各种复合材料被广泛应用于建筑、交通、包装等各个领域。
其中，EVA复合膜以其良好的透明性、抗冲击性和耐候性而备受青睐。
其中，800g EVA复合膜是一种常见的规格型号，它的标准也是我们需要了解和掌握的内容。
二、800g EVA复合膜的规格型号1. 重量密度：800g EVA复合膜的重量密度是其最基本的规格之一。
根据行业标准，它的重量密度应该在800g/m²左右。
这意味着每平方米的面积上有800克的EVA材料。
2. 厚度：除了重量密度之外，对于800g EVA复合膜来说，其厚度也是至关重要的规格之一。
通常情况下，它的厚度应该在0.8mm左右。
当然，这个数值还是会因为不同生产厂家和应用领域而有所不同。
3. 尺寸：800g EVA复合膜的尺寸通常是由宽度和长度来描述的。
根据使用需要，宽度和长度都可以进行定制。
常见的宽度有1.2m、1.5m等，长度则可以根据客户的实际需求进行定制。
4. 颜色：800g EVA复合膜的颜色也是其规格之一。
根据不同的需求，它可以是透明的，也可以是浅蓝、浅绿等颜色。
根据客户的需求，也可以定制成其他颜色。
三、800g EVA复合膜的标准1. 质量标准：根据国家标准，800g EVA复合膜的质量应该符合相关的行业标准，如薄膜的牢度、耐老化性等。
在实际应用中，客户也可以根据自身需求对质量标准进行定制。
2. 生产标准：800g EVA复合膜的生产应该符合相关的生产标准，包括生产工艺、原材料选择、包装标准等。
对于生产厂家而言，合格的生产标准可以保证产品的质量和性能。
3. 环境标准：随着社会的进步，对于环保和可持续发展的要求也越来越高。
800g EVA复合膜的生产和应用应该符合环境保护的相关标准和法规，如无毒无味等。
四、个人观点和理解800g EVA复合膜作为一种常见的建筑材料，在市场上有着广泛的应用。
