监测监控系统分站与传感器安装设置标准

【关键字】标准监测监控设备安装操作规程一、适用范围1、本操作规程适用于监测监控维护工作业。

2、本操作规程适用于矿井安全监控系统综保、环网交换机、分站、电源、远动开关、传感器、工业电视摄像仪等监控设施的安装。

二、作业程序安装责任人在下井之前要填写定义申请单，安装定义申请单一式两份，一份交地面中心站处进行定义，一份存档。

●所有下井安装人员要执行岗标所有规定并填写互联保责任书。

●安装人员下井前要戴齐各自工器具，责任人要清点好公用共器具并指定专人看护。

●到达工作地点清点设备设施及线缆数量，检查设备设施线缆完好情况。

●设备架固定：标准：平、稳、牢靠、壁挂式底边距地1.3cm、坐式距地300MM。

●照明综保、环网交换、分站、电源、远动开关、工业电视摄像仪固定。

标准：平、稳、牢靠、易观察、无淋水、易检修。

1、照明综保、环网交换机、电源安装标准：首先要了解其性能与工作方式，知道各路输出、输入电压的规定值。

安装人员必须随身携带瓦斯便携仪，现场检查瓦斯浓度，施工前检测瓦斯浓度不超过1.0%时方可停电施工，施工过程中实时检测。

照明综保、环网交换机、电源必须安装在进风风流中，并安装在支护良好，无滴水，无杂物通风良好的地方，距地大于300MM。

安装时，首先要现场查清所要钩火的开关, 并设专人停、送电，停电后设专人看管并挂上“有人工作，禁止合闸”警示牌，闭锁好开关，严禁约时停、送电。

接线时严格按质量标准化和防爆五十条作业，装盖前必须检查防爆腔内有无遗留的线头、零部件、工具、材料等，防止送电后发生短路或接地事故。

检修完毕，需要送电时，必须与所供电范围内线路上的其他工作人员联系好，确认所供电范围内的线路上，无其他任何人员工作时，方准送电。

2、分站安装：选定安装地点→固定设备架→ 固定分站→接入分站供电直流电压→配置分站地址及参数→接入分站主传输→与地面中心站联系确定设备运行正常→粘贴防爆完好牌→填写牌板内容接线时严格按质量标准化和防爆五十条作业。

监测监控系统装备配置标准中华人民共和国国家标准GB 50581-2010煤炭工业矿井监测监控系统装备配置标准Standard for allocated mine monitoring andcontrolling system of coal industry 2010 -5-31 发布 2010-12-1实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国住房和城乡建设部公告第639号关于发布国家标准《煤炭工业矿井监测监控系统装备配置标准》的公告现批准《煤炭工业矿井监测监控系统装备配置标准》为国家标准，编号为GB50581-2010，自2010年12月1日起实施。

其中，第1.0.4、3.1.1、3.1.2、3.2.1、3.4.1（1、2）、3.4.2（1、2、3）、3.4.3、3.4.4（1、2）、3.4.5、3.4.6（1、2）、3.4.7（1、2）、3.4.8、3.4.9（1）、3.4.10、3.4.11、3.4.12、3.4.13（1）、3.4.14、3.4.15、3.4.23条（款）为强制性条文，必须严格执行。

本标准由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部二〇一〇年五月三十一日前言本标准是根据原建设部《关于印发<2005年工程建设标准规范制定、修订计划(第二批)>的通知》（建标函〔2005〕124号）的要求，由中煤国际工程集团南京设计研究院和中国煤炭建设协会勘察设计委员会会同有关单位共同编制完成的。

本标准在编制过程中，标准编制组经广泛调查研究，认真分析、总结和吸取了几十年来矿井监测监控发展的实践经验，特别是近年来矿井监测监控的新技术、新工艺和新的科研成果，并注意了与相关标准的衔接，经广泛征求意见，反复修改，最后经审查定稿。

本标准共分6章，3个附录。

主要内容包括：总则、术语、矿井安全监控系统装备、矿井生产监控系统装备、矿井视频监控系统装备和矿井井下作业人员管理系统装备等。

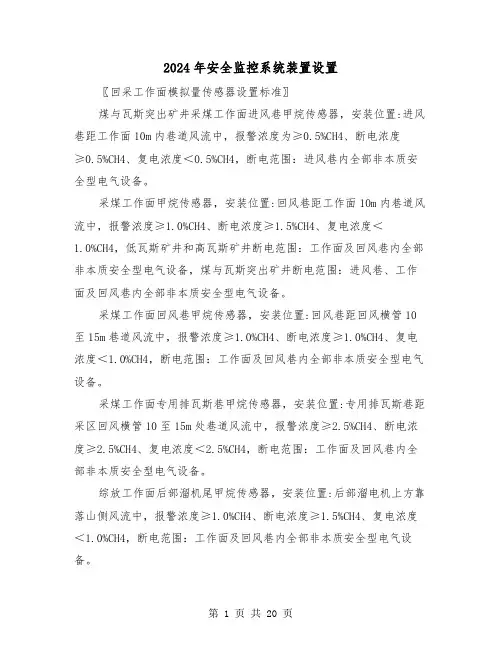

2024年安全监控系统装置设置〖回采工作面模拟量传感器设置标准〗煤与瓦斯突出矿井采煤工作面进风巷甲烷传感器，安装位置:进风巷距工作面10m内巷道风流中，报警浓度为≥0.5%CH4、断电浓度≥0.5%CH4、复电浓度＜0.5%CH4，断电范围：进风巷内全部非本质安全型电气设备。

采煤工作面甲烷传感器，安装位置:回风巷距工作面10m内巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，低瓦斯矿井和高瓦斯矿井断电范围：工作面及回风巷内全部非本质安全型电气设备，煤与瓦斯突出矿井断电范围：进风巷、工作面及回风巷内全部非本质安全型电气设备。

采煤工作面回风巷甲烷传感器，安装位置:回风巷距回风横管10至15m巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.0%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。

采煤工作面专用排瓦斯巷甲烷传感器，安装位置:专用排瓦斯巷距采区回风横管10至15m处巷道风流中，报警浓度≥2.5%CH4、断电浓度≥2.5%CH4、复电浓度＜2.5%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。

综放工作面后部溜机尾甲烷传感器，安装位置:后部溜电机上方靠落山侧风流中，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。

采煤工作面上隅角甲烷传感器，安装位置:工作面回风侧与密柱支柱拉齐的回风道进度棚（或液压支架顶梁末端的切顶线）靠落山侧，报警浓度≥1.0%CH4、断电浓度≥1.5%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷中全部非本安型电气设备。

有专用排瓦斯巷的采煤工作面混合回风流处甲烷传感器，安装位置：采区回风巷距专用排瓦斯巷10至15m巷道风流中，报警浓度≥1.0%CH4、断电浓度≥1.0%CH4、复电浓度＜1.0%CH4，断电范围：工作面及回风巷内全部非本质安全型电气设备。

传感器安装、使用和维护要求及标准一、采掘工作面开工前，必须根据批准的作业规程或安全技术措施安装监控设施。

机电部门负责提供电源及断电条件，监控系统维修部门负责安装调试。

监控系统移交生产队组使用前，必须由机电、安全、通风及监控系统管理部门共同进行验收。

二、安全监控设备的供电电源必须取自被控开关的电源侧，严禁接在被控开关的负荷侧。

拆除或改变与监控设备关联的电气设备的电源线及控制线，检修与监控设备关联的电气设备，需要安全监控设备停止运行时，须报告矿调度室，并制定安全措施。

井下分站必须安设在便于人员观察、调试、校验及支护良好、无滴水、无杂物的进风巷道或峒室内。

设备应加垫支架，距巷道底板不小于300毫米。

三、甲烷传感器应垂直悬挂，距顶板（顶梁）不得大于300毫米，距巷道侧壁不小于200毫米。

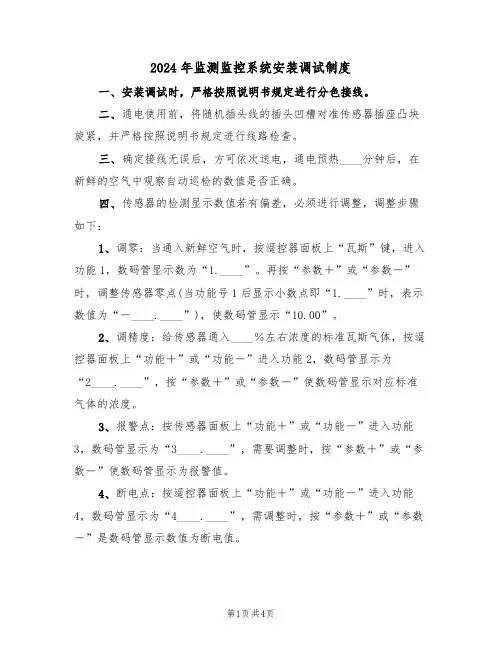

四、采用载体催化元件的甲烷传感器，每7天必须用校准气样和空气样调校一次。

每7天必须对甲烷超限断电功能进行测试。

调校完毕必须真写调校记录。

五、矿必须责成专人每班检查监控系统及其电缆是否正常，发现问题及时上报进行处理。

瓦斯检查员检查瓦斯必须记录甲烷传感器显示数据，并用光学瓦斯检定器检查数据与其对照，两者读数误差大于允许误差时，先以较大读数为依据，并在8小时内对两种设备调校完毕。

六、采掘工作面需要经常移动的甲烧传感器,由采掘班组长负责按规定移动。

采掘工作面放炮时，由放炮员将甲烷传感器移到安全防护地点，放炮后再按要求移回规定位置。

其它人员不得擅自移动甲烷传感器。

井下作业人员不得人为封堵传感器。

七、安全监测系统管理制度必须详细规定传感器发出报警信号、断电信号和故障信息的处理程序和措施。

采掘工作面甲烷传感器发出报瞥信号，必须停止电钻打眼爆破作业，并立即向调度室汇报。

矿必须立即责成专人查明原因，进行处理。

采掘工作面甲烷传感器发出断电信号，必须立即停止工作，复查工作面及其回风巷电源是否确实被切断，撤出全部人员，并立即向调度室汇报，矿必须立即责成专人查明原因，进行处理。

监控系统的传感器选择与布置原则监控系统的传感器是保障系统正常运行和准确监测环境变化的重要组成部分。

传感器的选择和布置对监控系统的性能和可靠性有着至关重要的影响。

本文将从传感器选择和布置原则两个方面进行探讨，帮助读者更好地了解监控系统传感器的相关知识。

一、传感器选择原则1. 确定监测参数：在选择传感器之前，首先需要明确监测系统需要监测的参数是什么，比如温度、湿度、压力、光照等。

只有明确监测参数，才能有针对性地选择合适的传感器。

2. 确定测量范围：传感器的测量范围是指传感器能够准确测量的参数范围。

在选择传感器时，需要根据监测系统的实际需求确定测量范围，避免选择范围过大或过小的传感器。

3. 考虑环境条件：监控系统传感器的工作环境通常比较苛刻，可能存在高温、高湿、腐蚀等情况。

因此，在选择传感器时，需要考虑传感器的工作环境条件，选择能够适应环境的耐用传感器。

4. 考虑精度和稳定性：传感器的精度和稳定性直接影响监控系统的准确性和可靠性。

在选择传感器时，需要考虑传感器的精度和稳定性指标，选择具有较高精度和稳定性的传感器。

5. 考虑成本和性能：在选择传感器时，需要综合考虑传感器的成本和性能，选择性价比较高的传感器。

不一定选择最贵的传感器就是最好的，需要根据实际情况进行权衡。

二、传感器布置原则1. 合理布置位置：传感器的布置位置直接影响监测系统的监测效果。

在布置传感器时，需要根据监测参数的特点和监测要求，选择合适的位置进行布置，确保传感器能够准确监测到环境变化。

2. 避免干扰源：监控系统传感器的布置位置应尽量避免干扰源，如电磁干扰、光照干扰等。

避免干扰源可以提高传感器的准确性和稳定性，保障监控系统的正常运行。

3. 考虑安装高度：传感器的安装高度也是影响监测效果的重要因素。

在布置传感器时，需要考虑传感器的安装高度，选择合适的安装高度，确保传感器能够准确监测到环境参数的变化。

4. 定期维护检查：监控系统传感器的布置位置通常比较隐蔽，容易受到灰尘、湿气等影响。

关于监测监控设备管理规定监测监控组负责人员定位系统、语音广播系统、安全监测系统、通讯联络系统、视频监控系统的巡检、维护、维修工作，根据煤矿生产实际状况及时调整、完善各类系统，为了保证监测监控系统准确、正常运行；各采、掘工作面、回风口的传感器、视频监控、电话、语音广播、读卡器，由监测监控组按标准一次性安装到位，工作面的传感器由监测监控组按通防部规定安装，全部移交各采、掘队进行属地管理，并履行签字手续。

凡丢失、损坏、破坏的按监测监控管理制度草案执行，进行处罚。

具体执行标准如下：一、U采煤工作面传感器吊挂管理规定：1、工作面回风隅角传感器安设甲烷、氧气和一氧化碳传感器，吊挂标准距最后一排切顶线≤1m,距帮不得＜200mm，距顶不得＞300mm吊挂传感器（采掘班组长负责随生产移动到位，当班监控员监督）；2、工作面传感器安设甲烷、温度，距工作面切眼10m以内，距帮不得＜200mm，距顶不得＞300mm吊挂传感器；粉尘传感器距工作面切眼10-15m内，距底板1.5-2m吊挂；（采掘班组长负责随生产移动到位，当班监控员监督）3、人员定位读卡机，距离工作面切眼30m范围内；语音广播音响，距离工作面切眼30m范围内；电话机和直通电话各1部，距离工作面切眼30m范围之内；（采掘班组长负责随生产移动到位，当班监控员监督）4、采煤工作面回风、运输超前支护处各安设1路摄像头，采煤工作面安装1路摄像头，监视采煤工作面设备状态及人员作业情况；（采掘班组长负责随生产移动到位，当班监控员监督）二、掘进工作面传感器吊挂管理规定：1、掘进工作面安装甲烷传感器、风筒传感器各1台，距工作面迎头不得大于5米，距顶不得＞300mm，距帮不得＜200mm；在风筒末端20m范围内安装风筒传感器一台（采掘班组长负责随生产移动到位，当班监控员监督）；2、掘进工作面安设人员定位读卡机，距离工作面30m范围内；语音广播音响，距离工作面30m范围内；电话机和直通电话各1部，距离工作面30m范围之内；（采掘班组长负责随生产移动到位，当班监控员监督）3、掘进工作面安设一路视频摄像头，监视工作面支护、探放水、设备运行状态及人员作业情况，吊挂距工作面迎头15米范围，（采掘班组长负责随生产移动到位，当班监控员监督）4、局部通风机必须由使用单位专职电工负责管理，每日对局扇风机进行，局扇切换试验时长不得规定时长，并及时将127V电源送电，保证视频监控正常运行；5、放炮作业前必须由采掘班组长负责将甲烷传感器按规定移动到安全位置，放炮后及时恢复到正确位置。

安全监控系统安装标准一、安全监控系统组成1、煤矿安全监控系统：具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能。

用来监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停等，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等。

2、安全监控设备由主机、传输接口、分站、断电控制器、声光报警器、电源箱、避雷器、甲烷传感器、风速传感器、风压传感器、一氧化碳传感器、温度传感器、烟雾传感器、设备开停传感器、风筒传感器、风门开关传感器、馈电传感器等设备组成。

二、煤矿企业监控室设计和安装标准1、煤矿企业编制采区设计、采掘作业规程和安全技术措施时，必须对安全监控设备的种类、数量和位置，信号电缆和电源电缆的敷设，断电区域等做出明确规定，并绘制设备布置图、断电控制图和电子示意图。

2、煤矿企业必须配备安全监控系统：计算机配置:P43.0G/1G/160G/17寸显示器/256M显卡/声卡/网卡/网线二条/二个COM串口。

主机及系统联网主机必须双机或多机备份，24小时不间断运行。

当工作主机发生故障时，备份主机应在5分钟内投入工作。

3、煤矿监控室必须有双回路供电并配备不小于2h在线式不间断电源。

4、监控室所有设备必须安设可靠的接地装置和防雷装置。

零线和接地保护线要求单独铺设，严禁零地合一。

接地装置是为保障安全监控系统设备的正常运行和人身安全，要严格按照GB50343-2004标准要求安装；交流工作接地，接地电阻不大于4欧姆；安全保护接地，接地电阻不大于4欧姆；直流工作接地，接地电阻应按计算机系统具体要求确定；煤矿安全监控系统接地必须注意两点：一是信号系统和电源系统、高压系统和低压系统不应使用共地回路；二是灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。

监控室接地宜采用综合接地方案，综合接地电阻应小于1欧姆。

煤矿企业的安装电源防雷和信号防雷必须经具有资质的专门机构安装、验收、认可，并领取相关合格证。

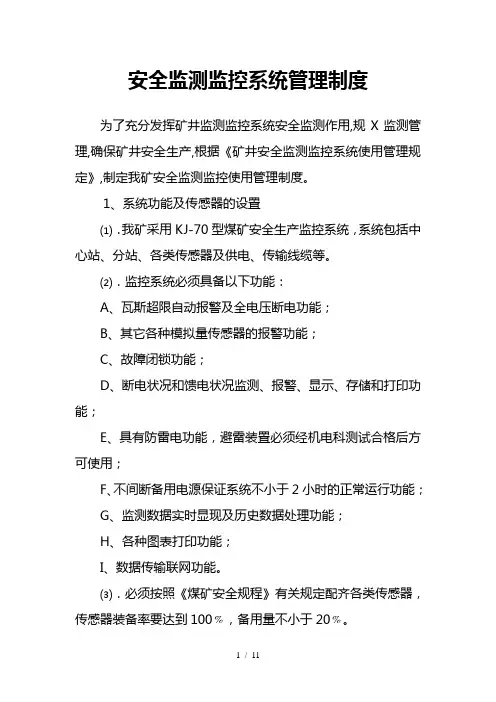

安全监测监控系统管理制度为了充分发挥矿井监测监控系统安全监测作用,规X监测管理,确保矿井安全生产,根据《矿井安全监测监控系统使用管理规定》,制定我矿安全监测监控使用管理制度。

1、系统功能及传感器的设置⑴．我矿采用KJ-70型煤矿安全生产监控系统，系统包括中心站、分站、各类传感器及供电、传输线缆等。

⑵．监控系统必须具备以下功能：A、瓦斯超限自动报警及全电压断电功能；B、其它各种模拟量传感器的报警功能；C、故障闭锁功能；D、断电状况和馈电状况监测、报警、显示、存储和打印功能；E、具有防雷电功能，避雷装置必须经机电科测试合格后方可使用；F、不间断备用电源保证系统不小于2小时的正常运行功能；G、监测数据实时显现及历史数据处理功能；H、各种图表打印功能；I、数据传输联网功能。

⑶．必须按照《煤矿安全规程》有关规定配齐各类传感器，传感器装备率要达到100﹪，备用量不小于20﹪。

⑷．监控设备之间必须使用专用电缆连接，严禁通讯线、动力线等共用，以确保其本质安全性能，并保证监控信号电缆发生故障时，还可通过及时了解井下现场瓦斯浓度信息。

⑸．除按《煤矿安全规程》要求设置传感器外，每个采区回风巷必须设置瓦斯传感器及一氧化碳传感器，回风立井必须设置瓦斯传感器、负压传感器、风速传感器，进行局部通风的工作面及暂时停止生产的采煤工作面必须按要求使用瓦斯传感器。

采掘机、采煤工作面上隅角设置便携式瓦斯检查仪（由生产队组设置管理）。

2、监控设施的安装使用及维护⑴．生产技术科在进行水平、采区和工作面设计时必须同时进行相应的监测监控设计，施工队组编制作业规程、安全技术措施时，必须按照《煤矿安全规程》要求对作业地点的监测监控设备的安装种类、数量、位置、报警断电参数设定、信号电缆和电源线敷设、控制区域等做出明确的规定，并绘制详细的设备布置图。

⑵．安全监控设备的使用单位应根据已经批准的采区设计、采掘作业规程和安全技术措施的有关内容，填写《安全监控设备申请单》并报请通风科负责人审批后，交由机电科负责执行。

监测监控系统设备、设施管理制度一、按要求配足监测监控系统各类传感器。

监控系统必须具备甲烷断电议和甲烷风电闭锁装置的全部功能，必须具备防雷电保护和断电状态以及馈电状态监测、报警、显示、储存和打印报表功能，具备不少于____个小时的不间断电源，中心站主机不少于两台，一台工作，一台在线备用。

二、监控系统设备必须具有“三证一标志”(生产许可证、产品出厂检验合格证、防爆合格证、MA标志)，计量产品还必须有计量合格证，按要求购置安装、使用。

三、井下监控分站应安设在便于人员观察、调试、检验及支护良好、无淋水、无杂物的进风巷道或硐室中，距顶板不得大于300mm，距巷道边侧不小于200mm，风速、负压、温度传感器应悬挂在能正确反应该点测值的地方。

四、传感器的安设数量、种类，甲烷传感器的报警浓度、断电浓度、断电范围必须符合《规程》要求、采掘作业规程和安全技术措施，必须对瓦斯监控设备的种类、数量、位置、信号电缆和电源电缆的敷设，控制区域等做出明确规定，并绘制布置图。

五、各种传感器的备用量不得小于在用量的____%，分站备用不少于在用量的____%。

六、瓦斯监控设备每月至少调校一次，甲烷传感器每七天必须使用标准气样调试一次，其它传感器按使用说明书要求定期调校。

七、认真填写监控系统运行日志，及时填写校验检修记录，发现瓦斯超限按程序及时报告并处理，如瓦斯浓度超过规定切断控制开关电源后，严禁自动复电，只有当瓦斯浓度降到《规程》允许范围时，方可人工复电。

八、安全监控设备的供电电源必须取自被控制开关的电源侧，严禁接在被控制开关的负荷侧。

九、传感器及分站使用前通电试运行不得少于____小时，并调试合格后方可入井使用，瓦斯监控设备在井下连续运行____个月后必须全部升井进行全面检修。

监测监控系统设备、设施管理制度（2）第一章总则第一条为了加强对监测监控系统设备和设施的管理，保障其正常运行和使用，提高监测监控工作效率，根据相关法律法规，制定本制度。
