冷干机工作原理课件

◎冷干机原理图它具有容易输送，使用方便，且压缩空气主要来自地面大气，取之容易，用之不尽。

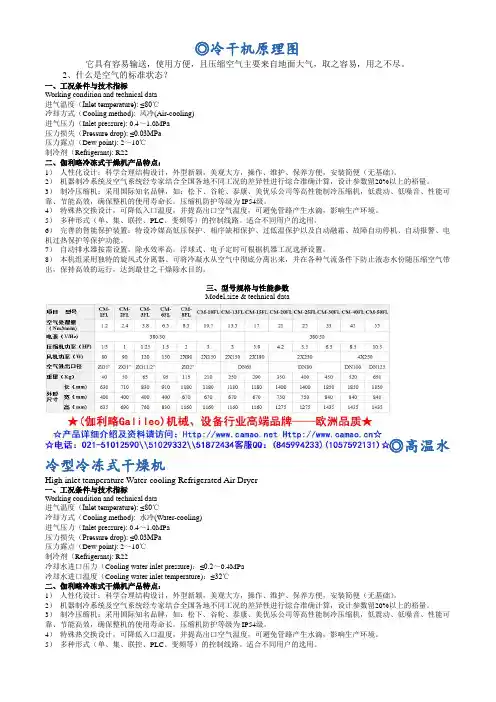

2、什么是空气的标准状态？一、工况条件与技术指标Working condition and technical data进气温度（Inlet temperature): ≤80℃冷却方式（Cooling method): 风冷(Air-cooling)进气压力（Inlet pressure): 0.4～1.0MPa压力损失（Pressure drop): ≤0.03MPa压力露点（Dew point): 2～10℃制冷剂（Refrigerant): R22二、伽利略冷冻式干燥机产品特点：1）人性化设计：科学合理结构设计，外型新颖，美观大方，操作、维护、保养方便，安装简便（无基础）。

2）机器制冷系统及空气系统经专家结合全国各地不同工况的差异性进行综合准确计算，设计参数留20%以上的裕量。

3）制冷压缩机：采用国际知名品牌，如：松下、谷轮、泰康、美优乐公司等高性能制冷压缩机，低震动、低噪音、性能可靠、节能高效，确保整机的使用寿命长。

压缩机防护等级为IP54级。

4）特殊热交换设计，可降低入口温度，并提高出口空气温度，可避免管路产生水滴，影响生产环境。

5）多种形式（单、集、联控、PLC、变频等）的控制线路。

适合不同用户的选用。

6）完善的智能保护装置：特设冷媒高低压保护、相序缺相保护、过低温保护以及自动融霜、故障自动停机、自动报警、电机过热保护等保护功能。

7）自动排水器按需设置，除水效率高。

浮球式、电子定时可根据机器工况选择设置。

8）本机组采用独特的旋风式分离器。

可将冷凝水从空气中彻底分离出来，并在各种气流条件下防止液态水份随压缩空气带出，保持高效的运行，达到最佳之干燥除水目的。

三、型号规格与性能参数Model,size & technical data◎高温水冷型冷冻式干燥机High inlet temperature Water-cooling Refrigerated Air Dryer一、工况条件与技术指标Working condition and technical data进气温度（Inlet temperature): ≤80℃冷却方式（Cooling method): 水冷(Water-cooling)进气压力（Inlet pressure): 0.4～1.0MPa压力损失（Pressure drop): ≤0.03MPa压力露点（Dew point): 2～10℃制冷剂（Refrigerant): R22冷却水进口压力（Cooling water inlet pressure)：≤0.2～0.4MPa冷却水进口温度（Cooling water inlet temperature)：≤32℃二、伽利略冷冻式干燥机产品特点：1）人性化设计：科学合理结构设计，外型新颖，美观大方，操作、维护、保养方便，安装简便（无基础）。

第一章冷干机一概述：1-1气源净化原理我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速达到饱和，并使其大部分凝结成水滴，积聚后由排水器排出，并除去部分油份。

干燥后的干燥后的空气通过另置管道，再次流入预冷器③。

d、此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。

注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。

高温湿空气在进入预冷器前，先在前置冷却器内作前置冷却，或者按后述的修正表重新选型。

一、技术参数和性能特点1-1常温风冷型冷干机YDCA（A）系列风冷型冷干机参数：工况条件与技术指标环境温度：≤40℃压力露点：2℃～10℃制冷剂：R22 进气压力：0.2～1.0Mpa 压力损失：≤0.02Mpa如若使用新条件与标准工况有差异，请参考以下修正表，选择使用：标准处理量Q=额定处理量Q1×C1×C2×C3修正表一、以上系数在露点温度为3℃,空气入口50℃基础上得出修正表二、修正表三、2-2杭州溢达机电制造有限公司冷冻式干燥式的命名□ □ □ －□ □ □ Y：远程控制（选配）NF：标准风冷型NW：标准水冷型HNF：高温风冷型HNW：高温水冷型WXF：无热再生MXF：微热再生设计标准（规定工况）下空气处理量：Nm3/minA：管壳式换热器H：板式换热器C：冷冻式压缩空气干燥器A：吸附式压缩空气干燥器CH：组合式压缩空气干燥器F：粉尘防爆型冷冻式压缩空气干燥器B：气体防爆型冷冻式压缩空气干燥器YD：企业代号示例：YDCA –1NFC：由杭州溢达机电制造有限公司生产,空气处理量为1 Nm3/min，标准风冷型，管壳式热换器，电源为单相115/60Hz(出口)的冷冻式压缩空气干燥机。

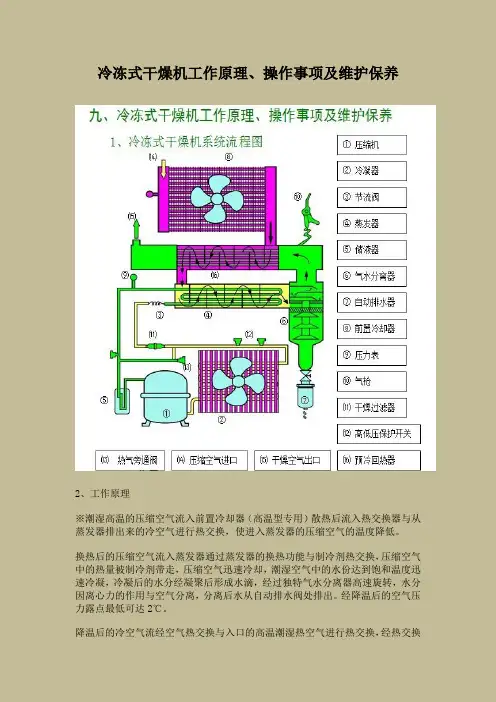

冷冻式干燥机工作原理、操作事项及维护保养2、工作原理※潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。

换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。

经降温后的空气压力露点最低可达2℃。

降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。

同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。

3、机台主要仪表及主要控制开关说明机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成。

①、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力。

表上由若干刻度组成，表内下方Mpa和中Kg/CM2代表的是压力的单位值。

读取压力数值时，观察表上指针对应的刻度值加上其相对的单位值即可。

②、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同。

备注：机台型号不同仪表数量、型式配置有所不同，实际配置以实物为准。

4、主要控制器①、ON/OFF按鈕開關安裝在機台的儀錶盤上，用於控制機台的運行與停止。

②、冷凍系統高低壓保護開關安裝在機台內，用於控制冷凍系統高壓端及低壓端的壓力，避免機台的壓力超過使用範圍而造成設備的損壞。

③、化霜电磁阀安裝在機台內，用於控制機台的冷凝壓力，避免機台冷凝壓力過低，造成蒸發器冰堵5、冷冻式干燥机主要零配件①、压缩机冷干机使用的制冷压缩机目前大多采用中高温型全密封往复式压缩机，其特点是：结构紧凑、体积小、重量轻、振动小、噪声低，能效比高。

第一章 冷干机 一概述：1-1气源净化原理我公司研制的气源净化设备，在冷冻式压缩空气干燥机（以下简称冷冻式干燥机）中，利用全封闭压缩式制冷系统对经空压机排出的压缩空气冷却降温，使其中的水气迅速达到饱和，并使其大部分凝结成水滴，积聚后由排水器排出，并除去部分油份。

干燥后的压缩空气，通过管道进入精密过滤器，除出剩下的油份和灰尘杂质，最终达到除水、除油、除尘、净化气源之目的。

1-2冷冻式干燥机的工作原理冷冻式干燥机，在整个气源净化系统中，主要起除去压缩空气中的水分的作用。

使经过干燥机处理后的压缩空气，其压力露点温度达到1.7℃（相当于大气露点温度-23.3℃）。

其工作原理如下：（见图1-1））12341156789101、湿空气入口2、干燥空气出口3、预冷器4、冷却器5、自动排水器6、冷媒干燥过滤器7、气冷式凝结器8、冷媒压缩机9、比例式热气旁路阀10、外部均压感温式自动膨胀阀11、油水分离器12、前置冷却器图1-1冷冻式干燥机的工作原理1-3压缩空气的干燥流程a 、经空压机排出温度达到45℃的高温湿空气，经湿空气入口①进入预冷器③与进入干燥机已被冷却干燥后的低温干燥空气进行热交换，（两者有各自流通管道互相隔绝），使进口的空气预冷。

b 、预冷后的冷空气进入冷却器④，在制冷系统蒸发器瞬间强力冷却下，空气温度急剧下降到1.7℃，此时空气中的水气油气迅速达到饱和，并从空气中析离凝结成水滴、油滴。

c 、从冷却器流出的空气，进入油水分离器（11），在油水分离器的作用下，使空气中析离的水滴、油分与空气分离，经自动排水器⑤排出机外。

干燥后的空气通过另置管道，再次流入预冷器③。

d 、此时流入预冷器的干燥空气，温度和压力露点均可达到1.7℃，预冷器与入口湿空气作热交换，使温度适当提高，然后经空气出口②排出，（经干燥处理排出的空气温度过低，会使用气设备表面产生凝露现象，影响设备的的正常运行）。

注：对高温型机种，由于入口空气温度高达80℃，在预冷器前设有前置冷却器（12）。
