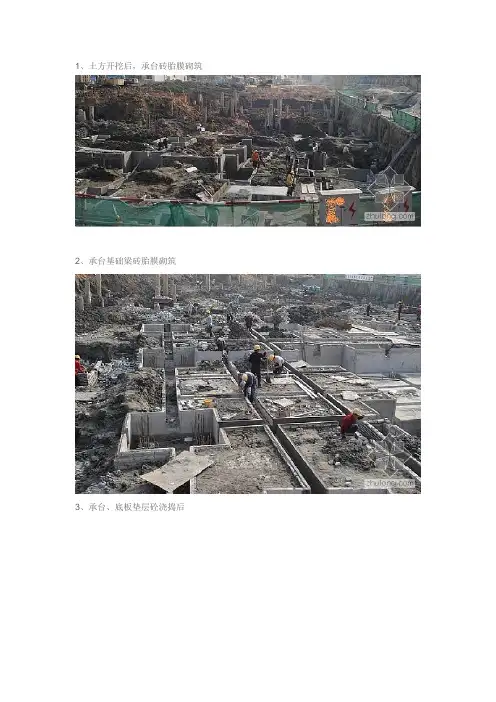

房屋建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

一、离心管桩接桩施工工艺
1、桩定位、及送桩
2、接桩对位，工人用撬杆调整
3、焊接
4、刷防锈漆
套管成孔灌注桩
套管成孔灌注桩是目前采用最为广泛的一种灌注桩。

它有锤击沉管灌注桩、振动沉管灌注桩和套管夯打灌注桩三种。

利用锤击沉桩设备沉管、拔管时，称为锤击沉管灌注桩；利用激振器振动沉管、拔管时,称为振动沉管灌注桩。

图4．2．3为沉管灌注桩施工过程示意图。

（1）锤击沉管灌注桩.锤击沉管灌注桩是利用锤击打桩机，将带有活瓣式桩靴或设置钢筋混凝土预制桩尖的钢套管锤击沉入土中，然后边浇筑混凝土边用卷扬机拔桩管成桩.
施工开始时，将桩管对准预先埋设在桩位上的预制钢筋混凝土桩靴上，校正桩管的垂直度后，即可用锤打击桩管。

当桩管打至要求的贯入度或标高后，检查管内无泥浆或水进入，即可灌注混凝土。

待混凝土灌满桩管后，开始拔管，拔管时要使速度均匀,同时使管内混凝土保持略高于地面,这样一直到桩管全部拔出地面为止。

上面所述工艺过程，属于单打灌注桩的施工。

为了提高桩的质量和承载力，还可以采用复打扩大灌注桩。

其施工方法是在第一次打完并将混凝土灌注到桩顶设计标高、拔出桩管后,清除管外壁上的污泥和桩孔周围地面上的浮土，在原桩位上第二次安放桩靴做第二次沉管,使未凝固的混凝土向四周挤压扩大桩径，然后再第二次灌注混凝土。

桩管在第二次打入时，应与第一次的轴线重合，并必须在第一次灌注的混凝土初凝之前完成扩大灌注第二次混凝土工作.。

1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

房屋建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模.注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了.27、圆柱模板安装施工中28、地下室拆模后的情景,呵呵，该处是消防水池的地方,满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕.呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网.43、地面贴砖前做地面找平层，内布钢筋网片,两边做灰饼。

房屋建筑施工全过程图解1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开，止水钢板不断，然后箍筋采取焊接.有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平,以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了,需要整改的地方.还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置,梁侧板交接处木方未通长加固，该处很容易涨模.33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕.呵呵，柱箍筋堆得太高了.36、楼板钢筋施工中.37、地下室风管安装中.38、消防喷淋管过人防墙.39、空调的冷冻水管施工中.40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网.43、地面贴砖前做地面找平层,内布钢筋网片，两边做灰饼。

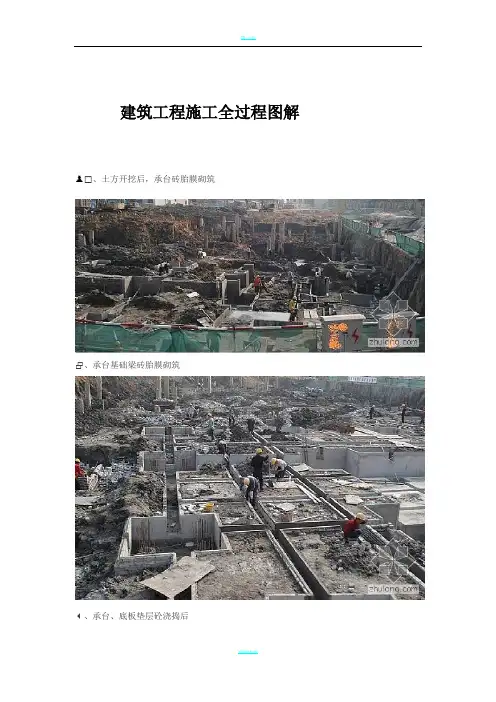

建筑工程施工全过程图解、土方开挖后，承台砖胎膜砌筑、承台基础梁砖胎膜砌筑、承台、底板垫层砼浇捣后、地下室底板及承台基础梁防水卷材施工、 钢筋绑扎中、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中、外墙施工缝处模板挂模、外墙模板挂模。

注意要用止水螺杆、 管道预埋、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

、地下室底板砼浇捣后、地下室放线，柱头砼凿毛、模板钢管架搭设、外墙施工缝处凿毛、柱脚焊的定位钢筋、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

、柱的垂直度检查、地下室柱的砼浇捣完毕、人防门预埋安装中、地下室顶板砼浇捣中、地下室外墙模板拆除后的止水螺杆处理、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块、外墙止水螺杆割除后水泥砂浆修补、外墙防水卷材施工中、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

、圆柱模板安装施工中、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆、地下室、地下室砖墙砌筑、椭圆型车道施工中、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

、消防喷淋管施工中、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

、楼板钢筋施工中。

、地下室风管安装中。

、消防喷淋管过人防墙。

、空调的冷冻水管施工中。

、楼梯踏步施工中。

、空调冷冻水管施工安装中、砖墙与砼交界处钉铁丝网。

、地面贴砖前做地面找平层，内布钢筋网片，两边做灰饼。

、冰水管焊接处防锈处理，外面是保温层。

钢结构施工全过程（图文并茂），不怕你学不会基础开挖基础垫层支模垫层砼浇注地脚螺栓预埋我们一直这样做：先将地脚螺栓按设计尺寸组立成组；按照设计尺寸制作一块“模板”，标出轴线的位置；预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内，把“模板”套到组立好的地脚螺栓上，利用经纬仪、水准仪把模板定位好，再用电焊机把地脚螺栓与钢筋及混凝土模板固定好，固定时要保证地脚螺栓与混凝土模板的相对位置。

浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。

砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。

砼浇筑完毕后要派人检查柱顶标高，不符合要求的在砼初凝前整改好。

混凝土浇注完毕后初凝前要重新校正地脚螺栓的位置。

基础基础回填边部压实隅撑连接一、安装前的准备工作1、核对进场资料、质量证明、设计变更、图纸等技术资料2、落实深化施工组织设计，做好起吊前的准备工作3、掌握安装前后的外界环境，如风力、温度、风雪、日照等4、图纸的会审和自审5、基础验收6、垫板设置7、灌筑砂浆采用无收缩微膨胀砂浆，且比基础砼高一个等级钢结构进场二、钢柱子安装设置标高观测点和中心线标志，标高观测点的设置应与牛腿支承面为基准，且便于观察，无牛腿柱应以柱顶端与桁架连接的最后一个安装孔中心为基准。

中心线标志应符合相应规定多节柱安装时，宜将柱组装后再整体吊装。

钢柱吊装后应进行调整，如温差、阳光侧面照射等引起的偏差柱子安装后允许偏差应符合相应规定屋架、吊车梁安装后，进行总体调整，然后再进行固定连接。

长细比较大的柱子，吊装后应增加临时固定措施。

柱间支撑应在柱子找正后再进行安装。

钢柱吊装三、吊车梁的安装应在柱子第一次校正的柱间支撑安装后进行，安装顺序从有柱间支撑的跨间开始，吊装后的吊车梁应进行临时固定。

吊车梁的校正应在屋面系统构件安装并永久连接后进行，其允许偏差应符合相应规定。

其标高的校正可通过调整柱底板下垫板厚度进行。
