第6章-混凝土强度的超声波法检测

中国工程建设标准化协会标准超声法检测混凝土缺陷技术规程CECS21∶90主编单位: 陕西省建筑科学研究设计院上海同济大学批准单位: 中国工程建设标准化协会批准日期: 1990年9月10日1991北京前言超声法检测混凝土缺陷是一种检测混凝土强度和缺陷的非破损检验方法,在我国已较为广泛的应用。

为了统一检验程序和判定缺陷的方法,提高检验结果的可靠性,原城乡建设环境保护部1986年以(86)城科字第263号文委托陕西省建筑科学研究设计院和同济大学会同有关单位进行本规程的编制工作。

1988年新组建的建设部将此项任务转入中国工程建设标准化协会标准计划。

本规程在编制过程中,经过多次征求意见和修改,最后由建筑工程标准研究中心组织审查定稿。

现批准《超声法检测混凝土缺陷技术规程》为中国工程建设标准化协会标准,编号为CECS21:90,并推荐给工程建设有关单位用于混凝土质量监测和检验。

在使用中,如发现需要修改补充之处,请将意见和有关资料寄交西安市环城西路142号陕西省建筑科学研究设计院(邮政编码:710082)。

中国工程建设标准化协会1990年9月10日目录主要符号第一章总则第二章超声检测设备第一节超声检测仪技术要求第二节换能器的技术要求第三节检测设备的准备、检验和维护第三章检测技术第一节一般规定第二节声学参数测量第四章浅裂缝检测第一节一般规定第二节测试方法第三节数据处理及判定第五章深裂缝检测第一节一般规定第二节测试方法第三节裂缝深度判定第六章不密实区和空洞检测第一节一般规定第二节测试方法第三节数据处理及判定第七章混凝土结合面质量检测第一节一般规定第二节测试方法第三节数据处理及判定第八章表面损伤层检测第一节一般规定第二节测试方法第三节数据处理及判定第九章匀质性检测第一节一般规定第二节测试与计算附录一用超声仪测量空气声速进行自身校验附录二径向振动式换能器声时初读数(t0)的测量附录三空洞尺寸估算方法附录四超声测缺原始记录表附录五本规程用词说明附加说明主要符号第一章总则第1.0.1条本规程适用于使用超声法对混凝土和钢筋混凝土进行缺陷检测。

综合实验超声回弹综合法检测混凝土强度实验报告合肥学院建筑工程系超声回弹综合法检测混凝土强度实验报告姓名学号专业班级组别时间综合实验 超声回弹综合法检测混凝土强度实验报告一、项目概况、检测设备及检测依据 工程名称 工程地点 检测原因 检测项目 检测依据 检测环境 不密实区和空洞检测《超声法检测混凝土缺陷技术规程》 检测数量 1 CECS21:2000检测日期 2013-5-15检测方法 无损法（超声法）检测过程 概述设备名称型号 量程范围 检定有效期0.1— 检测设备非金属超声波仪DJUS-05有效629000μs二、现场主要检测方法及原理：超声法检测混凝土缺陷记录表测点序号声时(μm) 40.00 37.00 37.50 36.50 38.00 37.00 35.50 38.50 39.00 38.50 37.00 36.50 37.50 39.50 39.00 声速(km/s) *2.500 2.703 2.667 2.740 2.632 2.703 2.817 2.597 2.564 2.597 2.703 2.740 2.667 *2.532 2.564 波幅(dB) 63.65 69.31 75.47 78.12 76.60 78.08 78.06 69.17 *63.01 69.52 75.41 78.12 76.65 *59.74 *59.71频率(kHz) 66.67 测距(mm) 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.00 100.001 250.00 3 52.63 4 47.62 5 *41.67 *38.46 *33.33 55.56 6 7 8 9 58.82 10 11 12 13 14 15 55.56 47.62 45.45 *38.46 62.50 62.50三、检测结果 声速临界值 (km/s) 声速低限值 (km/s) 声速平均值 (km/s)2.556 0 主频临界值 (kHz) 主频平均值 (kHz) 波幅临界值 (dB)53.2 47.2 70.12.6441综合实验 超声回弹综合法检测混凝土强度实验报告声速标准差 0.054 0.021波幅平均值 (dB) 65.3声速离散系数判断依据 测点总数可疑点数声速临界152检测结论混凝土抗压强度换算值(MPa) 设 混凝土计 强度推 构 件 测强曲线备注平均 标准 最小 强 度 定值 名称 编号 (MPa)值 差 值A 轴梁128.0 0.90 25.0 国家曲线 C30 28.5 单件检测所测梁评定，其砼抗压强度推定值为： 28.5MPa指导 教 师 评 语成 绩指导教师： 日期：2。

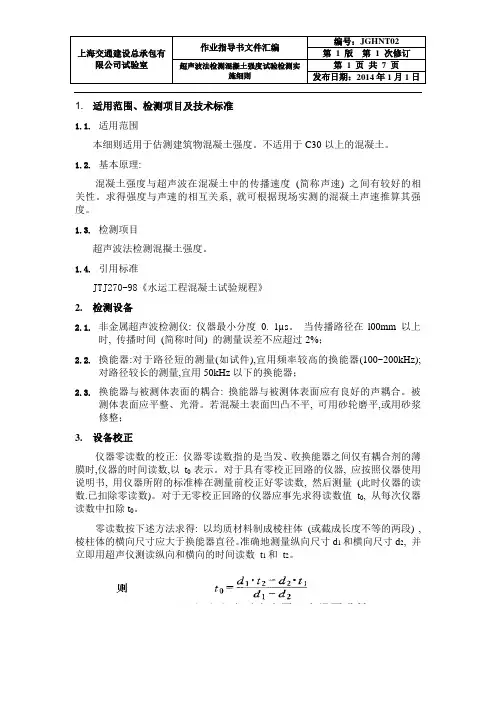

施细则发布日期：2014年1月1日1. 适用范围、检测项目及技术标准1.1.适用范围本细则适用于估测建筑物混凝土强度。

不适用于C30以上的混凝土。

1.2.基本原理:混凝土强度与超声波在混凝土中的传播速度(简称声速) 之间有较好的相关性。

求得强度与声速的相互关系, 就可根据現场实测的混凝土声速推算其强度。

1.3.检测项目超声波法检测混擬土强度。

1.4.引用标准JTJ270-98《水运工程混凝土试验规程》2.检测设备2.1.非金属超声波检测仪: 仪器最小分度0. 1µs。

当传播路径在l00mm 以上时, 传播时间(简称时间) 的测量误差不应超过2%；2.2.換能器:对于路径短的测量(如试件),宜用频率较高的換能器(100~200kHz);对路径较长的测量,宜用50kHz以下的换能器；2.3.换能器与被测体表面的耦合: 換能器与被测体表面应有良好的声耦合。

被测体表面应平整、光滑。

若混凝土表面凹凸不平, 可用砂轮磨平,或用砂浆修整；3.设备校正仪器零读数的校正: 仪器零读数指的是当发、收换能器之间仅有耦合剂的薄膜时,仪器的时间读数,以t0表示。

对于具有零校正回路的仪器, 应按照仪器使用说明书, 用仪器所附的标准棒在测量前校正好零读数, 然后测量(此时仪器的读数.已扣除零读数)。

对于无零校正回路的仪器应事先求得读数值t0, 从每次仪器读数中扣除t0。

零读数按下述方法求得: 以均质材料制成棱柱体(或截成长度不等的两段) , 棱柱体的横向尺寸应大于换能器直径。

准确地测量纵向尺寸d1和横向尺寸d2, 并立即用超声仪测读纵向和横向的时间读数t1和t2。

施细则发布日期：2014年1月1日求t0时, 测量长度和声时应在同一室温下进行, 所用的耦合剂应与在建筑物上测量中所用者相同。

若仪器附有经过标定传播时间t1的标准棒, 可测读此标准棒的声时t2,则t 0= t1- t2。

当仪器性能允许时,也可将发、收换能器幅射面隔着耦合剂薄膜相对直接接触,读取这时的时间读数即得t。

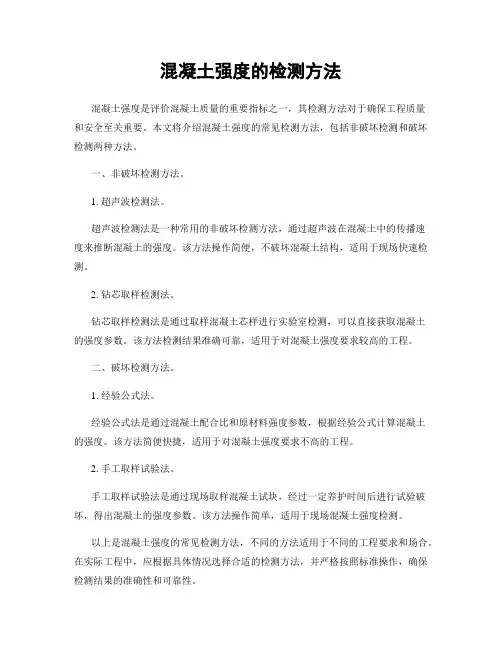

混凝土强度的检测方法
混凝土强度是评价混凝土质量的重要指标之一，其检测方法对于确保工程质量
和安全至关重要。

本文将介绍混凝土强度的常见检测方法，包括非破坏检测和破坏检测两种方法。

一、非破坏检测方法。

1. 超声波检测法。

超声波检测法是一种常用的非破坏检测方法，通过超声波在混凝土中的传播速
度来推断混凝土的强度。

该方法操作简便，不破坏混凝土结构，适用于现场快速检测。

2. 钻芯取样检测法。

钻芯取样检测法是通过取样混凝土芯样进行实验室检测，可以直接获取混凝土
的强度参数。

该方法检测结果准确可靠，适用于对混凝土强度要求较高的工程。

二、破坏检测方法。

1. 经验公式法。

经验公式法是通过混凝土配合比和原材料强度参数，根据经验公式计算混凝土
的强度。

该方法简便快捷，适用于对混凝土强度要求不高的工程。

2. 手工取样试验法。

手工取样试验法是通过现场取样混凝土试块，经过一定养护时间后进行试验破坏，得出混凝土的强度参数。

该方法操作简单，适用于现场混凝土强度检测。

以上是混凝土强度的常见检测方法，不同的方法适用于不同的工程要求和场合。

在实际工程中，应根据具体情况选择合适的检测方法，并严格按照标准操作，确保检测结果的准确性和可靠性。

总之，混凝土强度的检测对于工程质量和安全至关重要，希望本文介绍的方法能为工程技术人员提供一些参考和帮助，确保工程质量和安全。

结构混凝土强度的超声脉冲法检测吴慧敏概 述一、超声法检测混凝土强度的依据混凝土材料是弹粘塑性的复合体，合组分的比例变化、制造工艺条件不同，以及硬化混凝土结构随机性等，十分错综复杂地影响了凝聚体的性质，采用一种普通的数学模型，严密定量地描述结构混凝土强度是比较困难的。

工程上，为了解燃眉之急，国内外专业人员都十分注重检测和评价结构混凝土的性能，超声波检测结构混凝土的强度便是内容之一。

超声波检测混凝土的强度基本的依据是超声波传播速度与混凝土的弹性性质的密切关系。

超声声速与固体介质的弹性模量之间的数学关系在第三章中已列出，在实际检测中，超声声速又通过混凝土弹性模量与其力学强度的内在联系，与混凝土抗压强度建立相关关系以推定混凝土的强度。

超声测强以混凝土立方试块28天龄期抗压强度为基准，大体是把这种混凝土当做弹性体看待，而原材料品种规格、配合比、施工工艺等影响着超声检测参数，所以采用预先校正方法建立超声测强的经验公式。

国内外采用统计方法建立专用曲线或数学表达式有如下几种：前苏联、捷克和前民主德国采用： 4v c cu Q f = 荷兰、罗马尼亚采用： Bvc cu Ae f =法国采用22AE fd c cu=，该公式与前苏联采用的相似（v 2∞E d ）。

波兰采用C Bv Av f c cu ++=2。

国内，v~ccu f 相关曲线基本采用：B c cu Av f =和Bv c cu Ae f =两种非线性的数学表达式。

式中 2d E ——动力弹性模量；Q 、A 、B 、C ——经验系数。

可见，国内外实际应用的经验公式，采用超声声速参量便是突出了超声弹性波我与混凝土弹性模量及强度的相关性。

二、超声法检测混凝土强度的技术途径混凝土超声测强曲线因原材料的品种规格和含量、配合比和工艺条件的不同而有不同的试验结果，因此，建立按常用的原材料品种规格、不同的技术条件和测强范围进行试验，大量的试验数据经适当的数学拟合和效果分析，建立超声声速v 1与混凝土抗压强度的相关关系，取参量的相关性好、统计误差小的曲线作为基准校正曲线；并经验证试验，测强误差小的经验公式作为超声测强之用。

混凝土的超声波检测技术一、引言混凝土是现代建筑中非常重要的一种材料，而混凝土的强度和质量很大程度上影响着建筑物的安全性和持久性。

因此，对于混凝土的质量检测非常重要。

超声波检测技术是一种非常有效的混凝土检测方法，本文将对超声波检测技术进行全面的介绍。

二、超声波检测技术简介超声波检测技术是利用超声波在材料中传播和反射的特性来检测材料的质量和缺陷的一种方法。

在混凝土中，超声波检测技术主要用于检测混凝土的强度、密度、裂缝、空洞和锈蚀等缺陷。

三、超声波检测仪器超声波检测仪器是进行超声波检测的必备设备，一般包括超声发生器、探头、检测仪和计算机等部分。

其中，超声发生器用于产生超声波，探头用于将超声波传入混凝土中，检测仪用于接收和处理超声波的反射信号，计算机用于处理数据和输出结果。

四、超声波检测原理超声波在混凝土中传播时，会遇到不同介质的界面，如混凝土与空气、水泥砂浆、钢筋等界面，从而产生反射、折射和透射等现象。

这些现象可以被超声波检测仪器捕捉和处理，从而得到具有物理意义的参数。

例如，超声波在混凝土中传播的速度与混凝土的密度和弹性模量有关，因此可以通过测量超声波在混凝土中的传播速度来确定混凝土的密度和强度。

五、超声波检测方法超声波检测方法主要包括传统的接触式检测和非接触式检测两种。

1. 接触式检测接触式检测需要将探头直接放置在混凝土表面或者放置在钢筋上，通过探头和混凝土之间的接触来进行超声波的传播和反射。

这种方法可以得到比较准确的检测结果，但是需要对混凝土表面进行处理，以保证探头和混凝土之间的紧密接触。

2. 非接触式检测非接触式检测利用了超声波的穿透性，将探头放置在混凝土表面的一侧，通过混凝土的穿透来进行超声波的传播和反射。

这种方法不需要对混凝土表面进行处理，但是得到的检测结果相对不太准确。

六、超声波检测参数通过超声波检测仪器收集到的数据，可以计算出一系列的参数，这些参数可以用于评估混凝土的质量和缺陷。

1. 超声波传播速度超声波在混凝土中传播的速度与混凝土的密度和弹性模量有关，因此可以通过测量超声波在混凝土中的传播速度来确定混凝土的密度和强度。

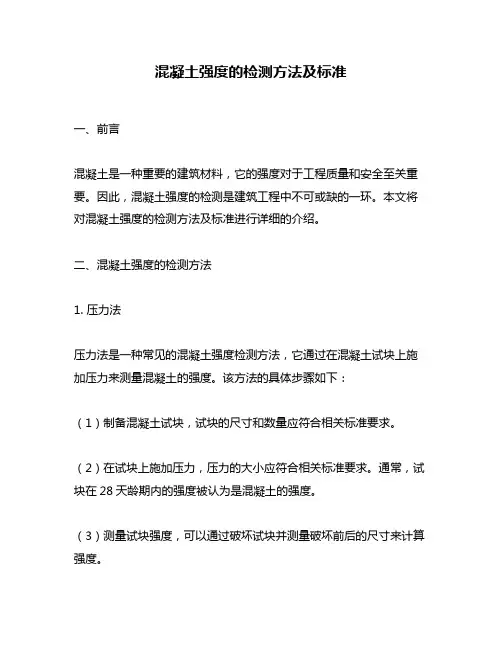

混凝土强度的检测方法及标准一、前言混凝土是一种重要的建筑材料，它的强度对于工程质量和安全至关重要。

因此，混凝土强度的检测是建筑工程中不可或缺的一环。

本文将对混凝土强度的检测方法及标准进行详细的介绍。

二、混凝土强度的检测方法1. 压力法压力法是一种常见的混凝土强度检测方法，它通过在混凝土试块上施加压力来测量混凝土的强度。

该方法的具体步骤如下：（1）制备混凝土试块，试块的尺寸和数量应符合相关标准要求。

（2）在试块上施加压力，压力的大小应符合相关标准要求。

通常，试块在28天龄期内的强度被认为是混凝土的强度。

（3）测量试块强度，可以通过破坏试块并测量破坏前后的尺寸来计算强度。

2. 超声波法超声波法是一种非破坏性的混凝土强度检测方法，它通过测量超声波在混凝土中传播的速度来计算混凝土的强度。

该方法的具体步骤如下：（1）在混凝土表面上放置超声波发射器和接收器。

（2）发射器向混凝土发射超声波，接收器接收反射回来的超声波。

（3）测量超声波在混凝土中传播的时间，计算混凝土的强度。

3. 拉伸法拉伸法是一种罕见的混凝土强度检测方法，它通过在混凝土试块上施加拉力来测量混凝土的强度。

该方法的具体步骤如下：（1）制备混凝土试块，试块的尺寸和数量应符合相关标准要求。

（2）在试块上施加拉力，拉力的大小应符合相关标准要求。

（3）测量试块强度，可以通过破坏试块并测量破坏前后的尺寸来计算强度。

三、混凝土强度的检测标准1. GB/T 50081-2002《混凝土结构设计规范》该标准规定了混凝土的抗压强度、抗拉强度和弹性模量等参数的检测方法和标准。

2. GB/T 50082-2009《混凝土工程质量检验标准》该标准规定了混凝土的抗压强度、抗折强度和平均强度等参数的检测方法和标准。

3. JGJ/T 23-2011《混凝土强度检测规程》该规程规定了混凝土强度检测的方法、装置、试块的制备和检测等方面的标准。

4. JGJ/T 70-2009《混凝土工程施工质量验收规范》该规范规定了混凝土强度、抗渗性、抗冻性、耐久性和外观等方面的检测方法和标准。

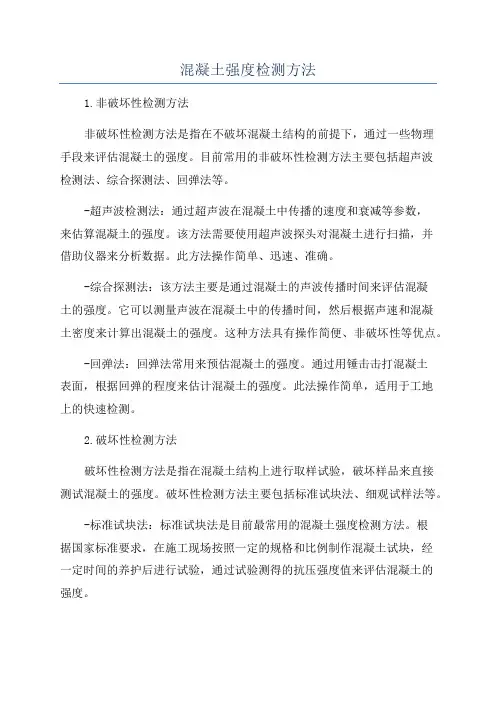

混凝土强度检测方法1.非破坏性检测方法非破坏性检测方法是指在不破坏混凝土结构的前提下，通过一些物理手段来评估混凝土的强度。

目前常用的非破坏性检测方法主要包括超声波检测法、综合探测法、回弹法等。

-超声波检测法：通过超声波在混凝土中传播的速度和衰减等参数，来估算混凝土的强度。

该方法需要使用超声波探头对混凝土进行扫描，并借助仪器来分析数据。

此方法操作简单、迅速、准确。

-综合探测法：该方法主要是通过混凝土的声波传播时间来评估混凝土的强度。

它可以测量声波在混凝土中的传播时间，然后根据声速和混凝土密度来计算出混凝土的强度。

这种方法具有操作简便、非破坏性等优点。

-回弹法：回弹法常用来预估混凝土的强度。

通过用锤击击打混凝土表面，根据回弹的程度来估计混凝土的强度。

此法操作简单，适用于工地上的快速检测。

2.破坏性检测方法破坏性检测方法是指在混凝土结构上进行取样试验，破坏样品来直接测试混凝土的强度。

破坏性检测方法主要包括标准试块法、细观试样法等。

-标准试块法：标准试块法是目前最常用的混凝土强度检测方法。

根据国家标准要求，在施工现场按照一定的规格和比例制作混凝土试块，经一定时间的养护后进行试验，通过试验测得的抗压强度值来评估混凝土的强度。

-细观试样法：细观试样法是指在取样试验时，通过分散约束理论连接混凝土微观孔隙的网状结构，从而获取混凝土试样的强度。

这种方法需要使用特殊设备和技术，操作复杂。

综上所述，混凝土强度检测方法主要有非破坏性检测方法和破坏性检测方法。

非破坏性检测方法适用于对混凝土结构进行快速、准确的检测，不破坏结构；破坏性检测方法适用于对混凝土强度进行详细、准确的测定，但需要取样试验，对结构会造成一定程度的破坏。

根据具体的需求和施工现场条件，选择合适的检测方法进行混凝土强度的评估和检测。

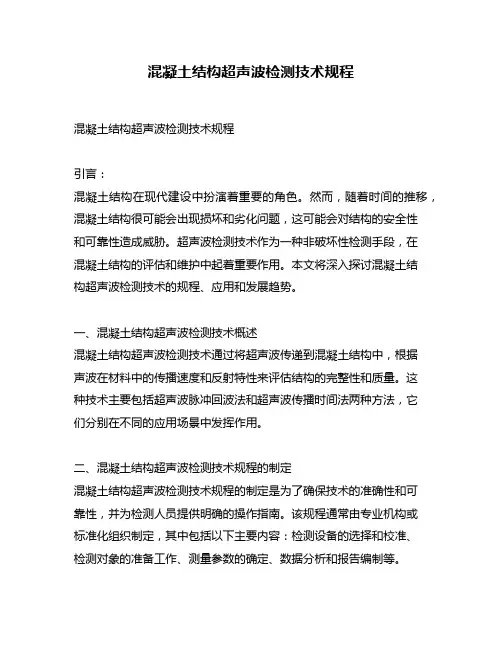

混凝土结构超声波检测技术规程混凝土结构超声波检测技术规程引言：混凝土结构在现代建设中扮演着重要的角色。

然而，随着时间的推移，混凝土结构很可能会出现损坏和劣化问题，这可能会对结构的安全性和可靠性造成威胁。

超声波检测技术作为一种非破坏性检测手段，在混凝土结构的评估和维护中起着重要作用。

本文将深入探讨混凝土结构超声波检测技术的规程、应用和发展趋势。

一、混凝土结构超声波检测技术概述混凝土结构超声波检测技术通过将超声波传递到混凝土结构中，根据声波在材料中的传播速度和反射特性来评估结构的完整性和质量。

这种技术主要包括超声波脉冲回波法和超声波传播时间法两种方法，它们分别在不同的应用场景中发挥作用。

二、混凝土结构超声波检测技术规程的制定混凝土结构超声波检测技术规程的制定是为了确保技术的准确性和可靠性，并为检测人员提供明确的操作指南。

该规程通常由专业机构或标准化组织制定，其中包括以下主要内容：检测设备的选择和校准、检测对象的准备工作、测量参数的确定、数据分析和报告编制等。

三、混凝土结构超声波检测技术的应用混凝土结构超声波检测技术在各个领域中都有广泛的应用。

在建筑工程中，它被用于评估新建筑的结构质量和完整性，以及老化结构的损坏程度。

在桥梁工程中，超声波检测技术可以用于评估桥梁的结构健康状况和进行维护保养。

该技术还可在隧道、水坝、码头等重要工程中得到应用。

四、混凝土结构超声波检测技术的发展趋势随着科学技术的不断进步，混凝土结构超声波检测技术也在不断发展。

未来，该技术有望实现更高的检测精度和更广泛的应用范围。

基于人工智能和机器学习的数据分析方法可以提供更准确和可靠的检测结果。

另外，无人机技术的发展也将使得超声波检测更加便捷和高效。

结论：混凝土结构超声波检测技术规程的制定和应用对于保障结构的安全性和可靠性至关重要。

在未来，该技术将继续得到改进和推广，为混凝土结构的评估和维护提供更好的解决方案。

作为建筑工程领域的从业人员，我们应当密切关注该技术的发展，并不断更新自己的知识和技能，以适应行业的发展需求。

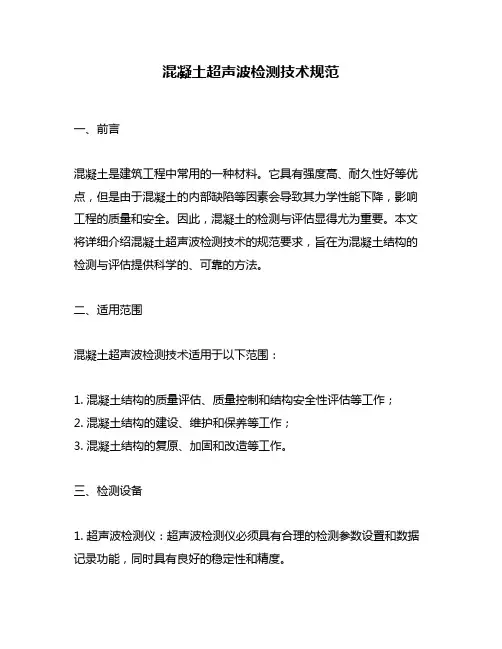

混凝土超声波检测技术规范一、前言混凝土是建筑工程中常用的一种材料。

它具有强度高、耐久性好等优点，但是由于混凝土的内部缺陷等因素会导致其力学性能下降，影响工程的质量和安全。

因此，混凝土的检测与评估显得尤为重要。

本文将详细介绍混凝土超声波检测技术的规范要求，旨在为混凝土结构的检测与评估提供科学的、可靠的方法。

二、适用范围混凝土超声波检测技术适用于以下范围：1. 混凝土结构的质量评估、质量控制和结构安全性评估等工作；2. 混凝土结构的建设、维护和保养等工作；3. 混凝土结构的复原、加固和改造等工作。

三、检测设备1. 超声波检测仪：超声波检测仪必须具有合理的检测参数设置和数据记录功能，同时具有良好的稳定性和精度。

2. 传感器：传感器必须具有良好的灵敏度和分辨率，同时具有良好的耐腐蚀性和耐用性。

3. 计算机：计算机必须具有合适的配置和软件，能够实现数据的处理和分析。

四、检测方法1. 检测准备：在进行混凝土超声波检测前，必须进行充分的检测准备工作。

包括对被测混凝土结构的材料、结构和环境等因素进行全面的调查和了解。

2. 检测参数设置：超声波检测仪必须根据被测混凝土结构的性质和检测目的，设置合适的检测参数。

包括超声波频率、发射角度、接收灵敏度等参数。

3. 检测位置确定：在进行混凝土超声波检测时，必须确定检测位置。

选择的检测位置必须具有代表性，能够反映被测混凝土结构的整体性能。

4. 数据采集和处理：在进行混凝土超声波检测时，必须按照规范要求采集数据，并进行合理的处理和分析。

包括数据的记录、存储和分析等工作。

5. 结果判定：在进行混凝土超声波检测后，必须对数据进行合理的分析和判定。

根据检测结果，确定被测混凝土结构的质量和安全性等级。

五、检测标准1. 检测数据标准化：混凝土超声波检测数据必须按照规范要求进行标准化。

包括数据采集和处理的标准化，以及数据记录和存储的标准化等。

2. 数据分析标准化：混凝土超声波检测数据的分析必须按照规范要求进行标准化。

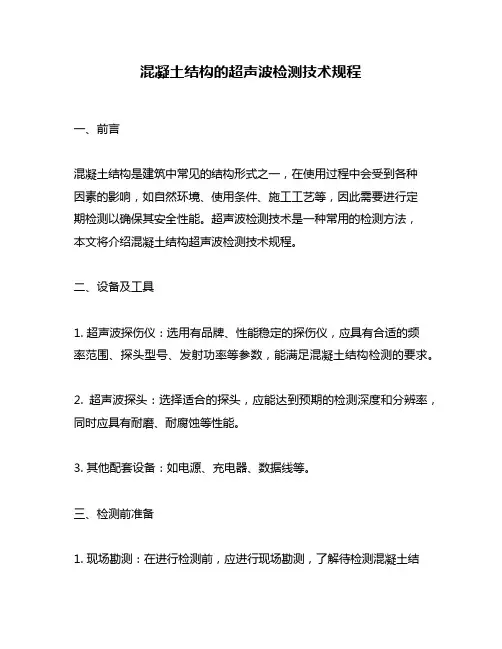

混凝土结构的超声波检测技术规程一、前言混凝土结构是建筑中常见的结构形式之一，在使用过程中会受到各种因素的影响，如自然环境、使用条件、施工工艺等，因此需要进行定期检测以确保其安全性能。

超声波检测技术是一种常用的检测方法，本文将介绍混凝土结构超声波检测技术规程。

二、设备及工具1. 超声波探伤仪：选用有品牌、性能稳定的探伤仪，应具有合适的频率范围、探头型号、发射功率等参数，能满足混凝土结构检测的要求。

2. 超声波探头：选择适合的探头，应能达到预期的检测深度和分辨率，同时应具有耐磨、耐腐蚀等性能。

3. 其他配套设备：如电源、充电器、数据线等。

三、检测前准备1. 现场勘测：在进行检测前，应进行现场勘测，了解待检测混凝土结构的情况，包括结构形式、尺寸、混凝土标号、施工时间、使用年限等。

2. 设计检测方案：根据混凝土结构的情况，制定检测方案，包括检测方法、检测位置、检测深度、探头型号等。

3. 检测前准备：设备、工具齐备后，对探头进行检查，确保探头无损伤、无松动、无污染。

同时对探伤仪进行校准，校准前应进行预热。

四、检测方法1. 超声波传播原理：超声波在混凝土中的传播是通过声波在介质中的传播来实现的。

声波在混凝土中发生反射、折射、透射和散射等现象，而这些现象是超声波检测的基础。

2. 检测步骤：根据设计方案，选择合适的探头，并按照设计方案的要求进行检测。

具体步骤如下：（1）对待检测的混凝土结构进行清理，清除表面的杂物和污垢。

（2）按照设计方案的要求选择合适的探头，并进行校准。

（3）将探头平贴在待检测表面，保持垂直，探头与混凝土表面之间应加入适量的耦合剂，以保证信号传输。

（4）按照设计方案的要求进行检测，记录数据。

（5）根据检测结果进行分析，评估混凝土结构的安全性能。

五、检测结果的分析及评估1. 超声波检测结果：超声波检测的结果主要包括混凝土结构的声速、声阻抗、反射系数、衰减系数等参数，这些参数可以反映混凝土结构的完整性、均匀性、孔隙率和裂纹等情况。

超声回弹综合法检测混凝土强度实验指导书一、实验原理：超声法测强原理，混凝土声速（v）—般在4000-5000km/s之间变化。

混凝土强度（f）与声速（v）之间有较好的相关性。

混凝土强度越高，其声速也越快。

当知道f-v之间的关系曲线后，测出结构物混凝土的声速就可以推算结构物混凝土的强度。

二、检测标准检测标准：CECS02:2005《超声回弹综合法检测混凝土强度技术规程》三、检测仪器介绍及使用回弹仪：采用ZC3-A型中型回弹仪，其冲击动能为2.207J。

回弹仪使用：回弹仪使用前应在钢砧上进行率定，率定值达到80±2时方可使用。

检测时，回弹仪的轴线应垂直于测试面，缓慢均匀施压，待弹击杆反弹后测读回弹值。

超声波检测仪：采用NM-4A非金属超声检测分析仪，它是一种利用超声波特性对非金属材料和构件进行无损检测的智能化仪器，集超声波发射、双通道同步接受、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身。

在功能完善的软件支持下，充分发挥计算机的运算、分析与控制功能，使之成为集发射激励、信号接受、数据采集、自动检测、结果分析、显示打印、数据输入输出于一体的高智能化仪器。

此外，还可以生成标准的数据文件，进入PC机中，由Windows平台下的分析处理软件进行后期处理。

超声波检测仪使用：（1）连接换能器，在仪器发射口与接收口1连接发射、接收换能器。

（2）连接电源，用交流电源或直流电池供电。

（3）通电，按下主机开关，电源指示灯显示绿色，几秒钟后，屏幕显示系统主界面。

（4）现场声参量检测，由主界面选择检测按钮进入超声，所示分别是单通道和双通道测试时的界面。

（5）参数设置，在超声检测界面下，按参数按钮就会弹出参数设置对话框，进行参数设置。

每次开机后系统都会自动将这些参数重置为较为常用的默认值。

（6）调零，在检测界面下按调零按钮就会弹出调零操作窗口，每次进行现场测试开始前或更换测试导线及传感器后都应进行调零操作。

混凝土强度检测方法及1.面板压力试验法面板压力试验法是一种常见的混凝土强度检测方法。

该方法通过在混凝土表面放置一块钢板，并施加压力来测定混凝土的抗压强度。

首先，需要选择合适大小的钢板，将其放置在混凝土表面上。

然后，使用压力机施加逐渐增加的压力，直到混凝土破坏。

最后，根据施加压力和混凝土破坏时的面板面积，计算混凝土的抗压强度。

2.钢筋拉弯试验法钢筋拉弯试验法是用于测定混凝土的抗弯强度和弹性模量的常用方法。

该方法通过在混凝土试件中埋设钢筋，在试验时施加拉力和弯矩来测定混凝土的抗弯强度。

首先，需要制备钢筋混凝土试件，并在试件中埋设钢筋。

然后，使用拉筋机施加逐渐增加的拉力和弯矩，直到混凝土破坏。

最后，根据施加的拉力和弯矩以及试件的几何尺寸，计算混凝土的抗弯强度和弹性模量。

3.超声波检测法超声波检测法是一种非破坏性的混凝土强度检测方法。

该方法通过检测超声波在混凝土中的传播速度来评估混凝土的强度。

首先，需要在混凝土结构中选择适当的位置，使用超声波探头发送超声波信号，并接收反射的信号。

然后，根据超声波在混凝土中的传播速度和反射信号的特征，计算混凝土的强度。

4.应力-应变试验法应力-应变试验法是一种常用的混凝土强度检测方法。

该方法通过施加逐渐增加的载荷，并测定混凝土试件的应变来计算混凝土的抗压强度。

首先，需要制备混凝土试件，并在试件上安装应变计。

然后，使用载荷机施加逐渐增加的载荷，同时测定试件的应变。

最后，根据载荷和试件的几何尺寸，计算混凝土的抗压强度。

总之，混凝土强度检测方法有很多种，根据实际情况选择合适的方法进行检测是非常重要的。

以上介绍的方法只是其中的几种常见方法，希望对读者有所帮助。

超声法检测混凝土质量检测强度、探测混凝土缺陷和裂隙，室内试验中混凝土性能检验，测定混凝土弹性参数等。

检测强度原理C一般在4000～5000m/s之间变化。

混凝土强度（f）与波速之间有较好的相关性。

强度越高其波速其波速越快：物体的密实性、孔隙率与波速有密切相关。

事实上物体密实性越好，孔隙率越低，其波速越高。

另一解释：混凝土强度与弹性模量有相关性，弹性模量高的混凝土，其抗压强度越高。

这就牵扯到混凝土组成、材料工艺等许多方面。

⑴石子的品种、粒径、用量的影响石子一般在混凝土中占70%，不同石子因材质不同，本身波速就不同，用不同石子只要水灰比一样混凝土强度等级就一样，但混凝土强度不一样高，以卵石波速为最高，碎石怀泥砂浆法力强以及碎石子之间嵌固力，使得碎石混凝土的强度高于同条件下卵石混凝土。

石子粒径越大，其波速越高。

含水率：混凝土含水率每增大1%,其波速也增大1%，距离增大，所测波速会减少。

随着测距的增加接收的主频率也变小，且变小的趋势与波速变小的趋势一致。

探测缺陷的原理：超声波难于通过混凝土/空气界面。

由于低频超声波漫射的特点，声波又将沿缺陷边缘两传播，这样因绕射传播的路径比直线传播的路径长，所测得的声时也就比正常混凝土要长。

这时超声波分两条路传播，一直接穿过低速材料，二是绕过缺陷分界面传播，不论哪种情况在该处测得声时都将比正常部位长和声时一样，根据接收波首。

波振幅的异常变化也可以发现缺陷的存在。

但振幅值虽然与混凝土质量相关，但也取决于测试距离和换能器回声学性能，（仪器和换能器的灵敏度、自振频率、频谱特性等），因此难以定出一种统一的指标，只能在同一仪器设备和测距情况下，作相对比较用。

无缺陷混凝土的波形特征：1）首波陡峭，振幅大；2）第一周波的后半周即达到较高振幅，接收波的色络线呈半圆形；3）第一个周期的波形无畸变。

有缺陷的混凝土的波形特征是：1）首波平缓，振幅小；2）第一周波的后半周，甚至到第二个周波，幅度增加得仍不够，接收波的色络线呈喇叭形；3）第一、二个周期的波形有时有畸变。

超声波在混凝土强度检测中的应用摘要：混凝土是工程建设中最主要且用量最大的材料，检测混凝土强度是最重要的环节。

通过超声波在混凝土中传播的速度及其他参量来推定混凝土的强度，从而对建筑物的质量进行评估，因此其被广泛应用于各项工程中。

文章对混凝土强度超声波平测法检测技术进行分析。

关键词：混凝土；超声波；检测超声波法是根据超声脉冲在混凝土中传播的规律与混凝土的强度间存在一定关系的原理，通过测定超声脉冲的有关参数，然后依据测定的参数推断混凝土强度的一种检测方法。

超声波的传播速度与混凝土的密实度有关，而混凝土的密实性又与其强度有一定关系：对于一定配合比的混凝土，强度愈高波速越大，反之愈小。

影响超声测强的因素较多，有水泥品种及用量、骨料最大粒径、混凝土的含水率和混凝土的龄期等。

在实际工程中，由于受外界环境条件的限制，在混凝土强度的无损检测中，超声换能器的布置有两种方式，相对应的测试方法分别为直接穿透对测法和单面平测法。

其中直接穿透对测法测距明确且精度好，灵敏度高，是较为常用的方法。

且前人根据经验回归总结出一套可靠的混凝土强度与测速度值的经验公式。

但是对于某些建筑物结构混凝土只有一个可测平面（如底板、水池壁、地下室、飞机跑道、路面及沉井井壁等），只能采用单面平测法布置换能器。

1 试验设计与测试方案1.1 试验设计针对常用的混凝土强度等级，本次试验设计了C25、C30、C35、C40 4个强度等级的混凝土试件，试件尺寸为1 200 mm×150 mm×150 mm。

标准养护8 d后在室内自然养护28 d及56 d后进行超声波声速测定。

试验中所用的原材料：水泥：品种为普通硅酸盐水泥，强度等级有32.5级和42.5级。

河砂：中砂。

石子：碎石，最大粒径为21.5 mm。

外加剂：萘系UNF25高效减水剂。

1.2 测试方案选择每块混凝土试件的两个1 200 mm×150 mm的侧面作为平测面，两个相对的150 mm×150 mm的端面作为对测面。

混凝土结构的超声波检测技术规程混凝土结构的超声波检测技术规程1. 引言混凝土是一种广泛应用于建筑和基础设施中的材料，但由于其内部结构的复杂性，可能存在着一些潜在的缺陷和损伤。

超声波检测技术作为一种非破坏性检测方法，可以有效地评估混凝土结构的健康状况和质量，并提供关键的定量和定性信息。

本文将深入探讨混凝土结构的超声波检测技术规程，以帮助读者更好地理解和应用这一技术。

2. 超声波检测原理超声波检测是通过发送和接收超声波信号来评估材料性能和结构完整性的一种方法。

在混凝土结构中，超声波的传播速度和散射特征与材料的密度、弹性模量、含水量以及潜在缺陷等因素有关。

通过测量超声波信号的传播时间和强度，可以获得混凝土结构内部的信息，并对其健康状况进行评估。

3. 超声波检测仪器和设备进行混凝土结构的超声波检测需要使用专门的仪器和设备。

通常使用的超声波检测仪器包括超声波发射器和接收器、数据采集系统以及相关软件。

超声波发射器和接收器负责产生和接收超声波信号，数据采集系统用于记录和分析信号，软件则用于处理数据和生成检测报告。

4. 超声波检测参数和技术规程在进行混凝土结构的超声波检测时，需要考虑一些关键的参数和技术规程，以确保检测的准确性和可靠性。

以下是一些常用的参数和技术规程：4.1 超声波频率超声波频率是指超声波信号每秒振动的次数，通常以赫兹（Hz）为单位表示。

对于混凝土结构的超声波检测，常用的频率范围为10kHz到1MHz。

选择合适的频率可以根据混凝土结构的厚度、构件尺寸和检测深度来确定。

4.2 模式和探头类型超声波检测可以使用不同的模式和探头类型，以满足不同的检测需求。

常用的模式包括脉冲回波模式（Pulse-Echo）和传输模式（Transmission），常用的探头类型包括直接接触式探头和浸没式探头。

选择合适的模式和探头类型取决于混凝土结构的特点和检测目标。

4.3 数据采集和分析进行超声波检测时，需要对采集到的数据进行处理和分析。
