基础电工知识一、电的基本概念1.电流：电荷的流动形成电流。
电流的大小称为电流强度，单位是安培（A）。
2.电压：电场中两点之间的电位差称为电压，单位是伏特（V）。
3.电阻：导体对电流的阻碍作用称为电阻，单位是欧姆（Ω）。
4.电容：电容器存储电荷的能力，单位是法拉（F）。
5.电感：线圈产生磁场的能力，单位是亨利（H）。
6.功率：单位时间内所做的电功，单位是瓦特（W）。
7.能量：做功的能力，电能的单位是焦耳（J）。
二、电路基础1.电路组成：电源、负载、导线和控制设备。
2.电路类型：直流电路和交流电路。
3.欧姆定律：电压=电流×电阻（V=IR）。
4.基尔霍夫定律：•电流定律（KCL）：任一节点上电流代数和为零。
•电压定律（KVL）：任一闭合回路电压代数和为零。
5.串并联电路：•串联：电阻相加，电流相同。
•并联：电阻倒数相加，电压相同。
6.电能质量：电压偏差、频率偏差、波形畸变和三相不平衡。
7.安全用电：•接地保护：确保电气设备安全接地。
•漏电保护：安装漏电保护开关。
•过载保护：防止电路过载。
•短路保护：迅速切断短路电流。
三、电气设备与元件1.开关：控制电路通断的设备。
2.熔断器：过电流保护装置。
3.断路器：自动切断故障电路的设备。
4.变压器：改变交流电压的设备。
5.电动机：将电能转换为机械能的设备。
6.发电机：将机械能转换为电能的设备。
7.电容器：储存电能的元件。
8.电感器：储存磁能的元件。
9.二极管：单向导电的半导体器件。
10.晶体管：放大和开关电路的半导体器件。
四、电工工具与仪表1.螺丝刀：拧紧或松开螺丝。
2.钳子：夹持和剪切导线。
3.电工刀：剥削绝缘层和切割导线。
4.万用表：测量电压、电流和电阻。
5.兆欧表：测量绝缘电阻。
6.接地电阻测试仪：测量接地电阻。
7.示波器：观察电信号波形。
五、电气安全与规范1.工作许可制度：确保工作安全进行。
2.停电、验电、挂接地线：确保设备无电。
3.个人防护装备：如绝缘手套、绝缘鞋等。

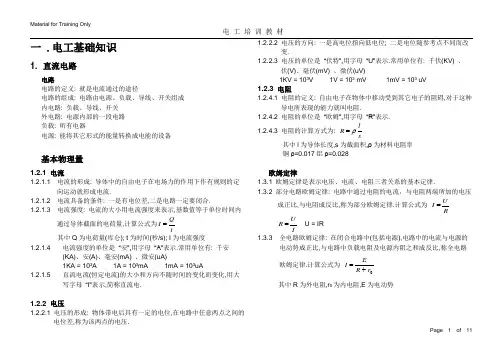

一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U ”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nn nr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路 1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = …= U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。
电工必学的基础知识电工常用口诀1、判断交流电与直流电流，“电笔判断交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端；2、巧用电笔进行低压核相。
“判断两线相同异，两手各持一支笔，两脚与地相绝缘，两笔各触一要线，用眼观看一支笔，不亮同相亮为异；3、巧用电笔判断直流电正负极。
“电笔判断正负极，观察氖管要心细，前端明亮是负极，后端明亮为正极；4、巧用电笔判断直流电源有无接地，正负极接地的区别。
