高架线路防震锤安装距离计算说明

高架线路防震锤安装距离计算说明
展开全文
ADSS光缆线路使用的防震锤采用特殊的音叉式结构，能产生四个谐振音频，能很好的覆盖电力线路中导线、地线的振动频率范围。

加装防震锤的作用，导线、地线的振幅幅下降，且能够形成稳定振动的频率，能有效地控制各种等级微风振动，从面有效的削除导线疲劳，保证导线、地线的寿命。

光缆线路防震锤的组成：镀锌铸铁锤头、热镀锌钢绞丝、铝合金线夹、不锈钢螺栓等。

作用：消除或降低光缆运行时因各种因素影响而产生的振动，保护光缆金具。

高架线路防震锤安装距离计算：防震锤安装距离计算公式：
S=0.98d√Tmin/W(0.75+1/1+0.125√Tmax/Tmin)×10的-3次方(米)，其中，d-架空线直径(毫米)；Tmax-最底温度时架空线张力(公斤)；Tmin-最高温度时架空线张力(公斤)；W-架空线自重(公斤/米) 防震锤安装说明：①、防振锤不能直接安装在ADSS/OPGW光缆上，应使用护线条保护光缆。

②、按公式算出安装距离，如落在金具护线条预绞丝上的则照常安装（直接安装在金具护线条预绞丝上）；如超出金具护线条预绞丝，则需加安装防振锤护线条，而且防振锤护线条末端离金具护线条预绞丝末端距离大于70mm。

③、防振锤低频端大锤头朝向杆塔一端。

④、根据光缆的运行张力、档距的大小和地形来确定每档需配的数量。

防振锤施工方案及安全技术措施(DOC)

吴忠供电公司110kV罗买线路防振锤大修施工方案及安全技术措施批准：审核：编制：吴忠供电公司输配电运检室二〇一三年110kV罗买线路防振锤大修施工方案及安全技术措施1、概述110kV罗买线路于2006年9月投运，线路全长24。

362km，共架设杆塔95基，其中#1—#95位于太阳山地区,处于导地线易振区段,导线防振锤滑移严重,多次复位检修后仍进行滑移。

为防止110kV罗买线路因微风振动超标发生断股,造成架空地线断股，需对该线路导线防振锤进行大修，共95基杆塔。

2 工程内容2。

1 工程具体内容110kV罗买线路位于山地多风区段，导线防振锤滑移严重，多次复位检修后仍进行滑移。

需对该线路导线防振锤进行大修，共95基杆塔。

3.2 工程具体要求3。

2。

1 工作条件：户外、野外3.2。

2防振大修具体方案1)在原防振锤外侧加装预绞式防振锤B161002A03预绞式各1只。

原线路OPGW光缆不加装。

具体安装数量、位置如下;吴忠供电局330kV铜枣线路＃1—#50地线加装防振锤表序号档距范围（m) 安装数量（只）安装距离（m））备注1 133—200 1 0.822 200-300 1 0。

913 300-450 1 1.024 大于450 2 1.06+1.142）预绞式防振锤B161002A03预绞丝必须与导线缠绕紧密，不得有打背等情况。

3）安装示意图：吴忠供电局110kV罗买线路加装防振锤示意图4 施工组织措施4.1施工组织安排：施工单位：宁夏天净天能电力有限公司工程负责人：万占彪现场负责人：王少军4.3 主要工管员职责4.3.1 工作总负责人：①工作总负责人负责审核组织技术措施，并组织协调各现场施工人员之间的安全管理.②监督各作业人员严格执行有关“规程”及进行安全教育和施工全过程的安全管理、技术管理工作,杜绝任何事故的发生。

③督促、协调施工全过程的质量管理工作.4.3。

2 现场施工安全负责人:①负责检查工作票所列的安全措施是否正确完备，是否符合现场实际条件；监督施工全过程的安全、质量管理工作；监督现场施工全过程的违章指挥并制止违章作业。

防振锤安装距离计算

按档距计算防振锤安装距离的简化计算法在输电线路设计的教材和手册中，都提到引起导线（含地线）振动的上限风速随导线档距或悬挂点高度而变化的问题，但都没有明确的计算方法。

在许多线路工程的施工设计中，防振锤安装距离只依设计气象条件、导线型号及其安全系数取为一个定值，没有考虑档距的变化。

为了寻求简便适用的计算方法，本文就档距不同时的防振锤安装距离的计算作一探讨。

一、防振锤安装距离的计算公式按照在振动波的最大波长和最小波长情况下，防振锤的安装位置在线夹出口处第一个半波范围内，并对这两种波长的波节点或波腹点具有相同的接近程度的原则，推得防振锤安装距离的计算公式为2222m nmns λλλλ⨯=+（1）式中2m λ= （2）2nλ=（3）将式（2）、（3）代人式（1）nms ==n m===（4）式中 s —防振锤的安装距离（m ）， λm —振动波的最大波长（m ）， λn —振动波的最小波长（m ），σn —最高气温时的导线应力（MPa ）， σm —最低气温时的导线应力（MPa ）， 9.80665—重力加速度（m/s 2）， d —导线直径（mm ），g 1—导线自重比载（N/m.mm ²）， v n —振动的下限风速（m/s ），取0.5m/s ，v m —振动的上限风速（m/s ），当悬挂点高度h ≤12m 时，为4.0m/s ，当悬挂点高度h ＞12m 时，0.0667 3.33m v h =+m/s 。

将振动的下限风速和振动的上限风速代人式（4）悬挂点高度h ≤12m0s ===（5）悬挂点高度h ＞12ms ===（6）s s β== （7）式（7随档距的变化情况。

在最低气温为控制条件时，该比值为相同档距的最小值。

其时的导线状态方程式为222232112[()]02424n m n m n m g El g El E t t σσασσ-----= 等式两边同除以3m σ，得2222321133()[1()]()02424n n n m m m m m mg El g El Et t σσασσσσσ-----= （8）式中 l —导线档距（m ），E —导线的弹性系数（MPa ）， α—导线的线膨胀系数（1/℃）， t n t m —分别为最高和最低温度（℃），s 0—悬挂点高度h ≤12m 时防振锤的安装距离（m ），其余符号同上。

防震锤安装距离表

1号主干线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线A1 D30_1 0.600(0.591～0.624)0.500(0.489～0.517)1661362.54A2 Z2_10.600(0.591～0.624)0.500(0.489～0.517)1021362.54A3 SA0.600(0.591～0.624)0.500(0.489～0.517)1321362.54A4 Z2_10.600(0.591～0.624)0.500(0.489～0.517)1361362.54A5 Z2_10.600(0.591～0.624)0.500(0.489～0.517)1191362.54A6 NFA0.600(0.597～0.630)0.500(0.488～0.516)1421262.54A7 Z2_10.600(0.597～0.630)0.500(0.488～0.516)1281262.54A8 Z2_10.600(0.597～0.630)0.500(0.488～0.516)941262.54A9 NFA A107717_120.600(0.590～0.622)0.500(0.487～0.514)1091092.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.850(0.805～0.850)0.500(0.484～0.511) 171 189 3.2 3.75 A11 SA20.850(0.805～0.850)0.500(0.484～0.511) 205 189 3.2 3.75 A12 SA20.850(0.805～0.850)0.500(0.484～0.511) 186 189 3.2 3.75 A13 7717_120.800(0.792～0.836)0.500(0.507～0.535) 89 109 3.2 3.75 A14 SA0.800(0.792～0.836)0.500(0.507～0.535) 121 109 3.2 3.75 A15 779_120.800(0.781～0.824)0.500(0.506～0.534) 97 97 3.2 3.75 A16 7717_120.850(0.813～0.858)0.500(0.508～0.537) 139 133 3.2 3.75 A17 SA20.850(0.813～0.858)0.500(0.508～0.537) 145 133 3.2 3.75 A18 SA0.850(0.813～0.858)0.500(0.508～0.537)102 133 3.2 3.75 AB1 7718_122号线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线B1 D30_1 0.600(0.582～0.614)0.500(0.490～0.517)1541412.54B2 Z2_10.600(0.582～0.614)0.500(0.490～0.517)1541412.54B3 Z2_10.600(0.582～0.614)0.500(0.490～0.517)1541412.54B4 SA0.600(0.582～0.614)0.500(0.490～0.517)1231412.54B5 Z2_10.600(0.582～0.614)0.500(0.490～0.517)1231412.54B6 Z2_10.600(0.582～0.614)0.500(0.490～0.517)1231412.54B7 7712_90.500(0.568～0.599)0.500(0.488～0.515)1681482.54B8 Z2_10.500(0.568～0.599)0.500(0.488～0.515)1181482.54B9 Z2_10.500(0.568～0.599)0.500(0.488～0.515) 146 148 2.5 4 B10J60_10.600(0.588～0.621)0.500(0.487～0.514)1051052.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线B11 7717_150.550(0.538～0.568)0.400(0.473～0.499) 75 167 2.5 4 B12 Z3_10.550(0.538～0.568)0.400(0.473～0.499) 146 167 2.5 4 B13 Z2_10.550(0.538～0.568)0.400(0.473～0.499) 147 167 2.5 4 B14 SA0.550(0.538～0.568)0.400(0.473～0.499) 162 167 2.5 4 B15 Z3_10.550(0.538～0.568)0.400(0.473～0.499) 171 167 2.5 4 B16 Z2_10.550(0.538～0.568)0.400(0.473～0.499) 196 167 2.5 4 B17 Z3_10.550(0.538～0.568)0.400(0.473～0.499) 187 167 2.5 4 B18 J90_10.500(0.496～0.524)0.450(0.443～0.468) 186 203 2.5 4 B19 Z3_10.500(0.496～0.524)0.450(0.443～0.468) 212 203 2.5 4 B20 Z3_10.500(0.496～0.524)0.450(0.443～0.468) 207 203 2.5 4 B21 Z3_1 B22Z2_10.500(0.496～0.524)0.450(0.443～0.468)1972032.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.500(0.496～0.524)0.450(0.443～0.468) 211 203 2.5 4 B23 J90_10.600(0.586～0.619)0.500(0.486～0.513) 100 100 2.5 4 B24 7717_150.600(0.568～0.600)0.500(0.488～0.515) 152 148 2.5 4 B25 SA0.600(0.568～0.600)0.500(0.488～0.515) 120 148 2.5 4 B26 Z3_10.600(0.568～0.600)0.500(0.488～0.515)163 148 2.5 4 AB1 7718_121_2双回线路防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线AB1 7718_12 0.800(0.805～0.849)0.500(0.484～0.511)1661893.23.75AB2 GA AB3776_150.800(0.805～0.849)0.500(0.484～0.511)1651893.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.800(0.805～0.849)0.500(0.484～0.511) 199 189 3.2 3.75 AB4 GA20.800(0.805～0.849)0.500(0.484～0.511) 200 189 3.2 3.75 AB5 GA20.800(0.805～0.849)0.500(0.484～0.511) 204 189 3.2 3.75 AB6 7715_120.800(0.781～0.824)0.400(0.465～0.491) 219 213 3.2 3.75 AB7 GA20.800(0.781～0.824)0.400(0.465～0.491) 219 213 3.2 3.75 AB8 GA20.800(0.781～0.824)0.400(0.465～0.491) 220 213 3.2 3.75 AB9 GA20.800(0.781～0.824)0.400(0.465～0.491) 238 213 3.2 3.75 AB10 GA20.800(0.781～0.824)0.400(0.465～0.491) 184 213 3.2 3.75 AB11 776_120.800(0.781～0.824)0.400(0.465～0.491) 233 213 3.2 3.75 AB12 GA0.800(0.781～0.824)0.400(0.465～0.491) 184 213 3.2 3.75 AB13 GA0.800(0.781～0.824)0.400(0.465～0.491) 181 213 3.2 3.75 AB147718_120.800(0.791～0.835)0.500(0.474～0.500)2022023.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线AB15 GA20.800(0.791～0.835)0.500(0.474～0.500) 202 202 3.2 3.75 AB16 GA20.800(0.791～0.835)0.500(0.474～0.500) 202 202 3.2 3.75 AB17 GA20.800(0.791～0.835)0.500(0.474～0.500) 202 202 3.2 3.75 AB18 7719_120.850(0.805～0.850)0.500(0.484～0.511) 162 189 3.2 3.75 AB19 GA0.850(0.805～0.850)0.500(0.484～0.511) 185 189 3.2 3.75 AB20 GA0.850(0.805～0.850)0.500(0.484～0.511) 210 189 3.2 3.75 AB21 7717_120.800(0.779～0.822)0.470(0.463～0.489) 186 216 3.2 3.75 AB22 GA20.800(0.779～0.822)0.470(0.463～0.489) 263 216 3.2 3.75 AB23 GA20.800(0.779～0.822)0.470(0.463～0.489) 148 216 3.2 3.75 AB24 7717_120.850(0.837～0.883)0.500(0.504～0.532) 150 163 3.2 3.75 AB25 GA AB26GA20.850(0.837～0.883)0.500(0.504～0.532)1951633.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.850(0.837～0.883)0.500(0.504～0.532) 105 163 3.2 3.75 AB27 7717_150.800(0.782～0.826)0.500(0.506～0.534) 99 98 3.2 3.75 AB28 GA20.800(0.782～0.826)0.500(0.506～0.534) 98 98 3.2 3.75 AB29 7718_120.800(0.789～0.833)0.400(0.472～0.499) 167 204 3.2 3.75 AB30 GA0.800(0.789～0.833)0.400(0.472～0.499) 190 204 3.2 3.75 AB31 GA0.800(0.789～0.833)0.400(0.472～0.499) 210 204 3.2 3.75 AB32 776_180.800(0.789～0.833)0.400(0.472～0.499) 238 204 3.2 3.75 AB33 GA20.800(0.789～0.833)0.400(0.472～0.499) 220 204 3.2 3.75 AB34 GA20.800(0.789～0.833)0.400(0.472～0.499) 166 204 3.2 3.75 AB35 7717_120.800(0.769～0.811)0.450(0.454～0.479) 213 229 3.2 3.75 AB36 GA20.800(0.769～0.811)0.450(0.454～0.479) 229 229 3.2 3.75 AB37GA20.800(0.769～0.811)0.450(0.454～0.479)2412293.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线AB38 GA20.800(0.769～0.811)0.450(0.454～0.479) 239 229 3.2 3.75 AB39 GA20.800(0.769～0.811)0.450(0.454～0.479) 216 229 3.2 3.75 AB40 7717_120.800(0.768～0.811)0.450(0.454～0.479) 240 229 3.2 3.75 AB41 776_180.800(0.768～0.811)0.450(0.454～0.479) 231 229 3.2 3.75 AB42 776_180.800(0.768～0.811)0.450(0.454～0.479) 203 229 3.2 3.75 AB43 GA20.800(0.768～0.811)0.450(0.454～0.479) 250 229 3.2 3.75 AB44 GA20.800(0.768～0.811)0.450(0.454～0.479) 212 229 3.2 3.75 AB45 7717_120.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB46 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB47 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB48 GA2 AB49GA20.800(0.775～0.818)0.470(0.460～0.486)2202203.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB50 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB51 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB52 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB53 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB54 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB55 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB56 GA20.800(0.775～0.818)0.470(0.460～0.486) 220 220 3.2 3.75 AB57 7718_120.850(0.820～0.866)0.500(0.509～0.537) 131 142 3.2 3.75 AB58 GA0.850(0.820～0.866)0.500(0.509～0.537)150 142 3.2 3.75 AB59 3560DGu_123号线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线C1 D30_1 0.600(0.585～0.618)0.500(0.490～0.517)1441392.54C2 Z2_10.600(0.585～0.618)0.500(0.490～0.517)1531392.54C3 Z2_10.600(0.585～0.618)0.500(0.490～0.517)1101392.54C4 J60_10.600(0.596～0.629)0.500(0.489～0.516)1331342.54C5 Z2_10.600(0.596～0.629)0.500(0.489～0.516)1331342.54C6 Z2_10.600(0.596～0.629)0.500(0.489～0.516)1331342.54C7 SA0.600(0.596～0.629)0.500(0.489～0.516)1351342.54C8 Z2_10.600(0.596～0.629)0.500(0.489～0.516)1351342.54C9 Z2_10.600(0.596～0.629)0.500(0.489～0.516) 135 134 2.5 4 C10Z2_10.600(0.596～0.629)0.500(0.489～0.516)1351342.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线C11 J30_10.600(0.596～0.629)0.500(0.488～0.515) 132 123 2.5 4 C12 Z3_10.600(0.596～0.629)0.500(0.488～0.515) 127 123 2.5 4 C13 Z2_10.600(0.596～0.629)0.500(0.488～0.515) 104 123 2.5 4 C14 J60_10.600(0.597～0.630)0.500(0.488～0.516) 126 126 2.5 4 C15 Z2_10.600(0.597～0.630)0.500(0.488～0.516) 126 126 2.5 4 C16 Z2_10.600(0.597～0.630)0.500(0.488～0.516) 126 126 2.5 4 C17 NFA20.600(0.591～0.624)0.500(0.487～0.514) 108 112 2.5 4 C18 Z3_10.600(0.591～0.624)0.500(0.487～0.514) 140 112 2.5 4 C19 Z2_10.600(0.591～0.624)0.500(0.487～0.514) 91 112 2.5 4 C20 Z2_10.600(0.591～0.624)0.500(0.487～0.514) 73 112 2.5 4 C21 7717_12 C22SA20.850(0.817～0.862)0.500(0.509～0.537)1321373.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.850(0.817～0.862)0.500(0.509～0.537) 143 137 3.2 3.75 C23 7717_120.850(0.817～0.862)0.500(0.509～0.537) 137 137 3.2 3.75 C24 779_120.850(0.826～0.872)0.500(0.509～0.538)149 149 3.2 3.75 CD1 7717_124号线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线D1 D30_1 0.600(0.598～0.631)0.500(0.489～0.516)1451332.54D2 Z2_10.600(0.598～0.631)0.500(0.489～0.516)1141332.54D3 Z2_10.600(0.598～0.631)0.500(0.489～0.516)1351332.54D4 J30_1 D5Z2_10.600(0.598～0.631)0.500(0.489～0.516)1241332.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.600(0.598～0.631)0.500(0.489～0.516) 151 133 2.5 4 D6 Z2_10.600(0.598～0.631)0.500(0.489～0.516) 116 133 2.5 4 D7 Z2_10.600(0.598～0.631)0.500(0.489～0.516) 133 133 2.5 4 D8 J60_10.600(0.596～0.629)0.500(0.488～0.515) 120 123 2.5 4 D9 Z3_10.600(0.596～0.629)0.500(0.488～0.515) 111 123 2.5 4 D10 Z2_10.600(0.596～0.629)0.500(0.488～0.515) 140 123 2.5 4 D11 Z2_10.600(0.596～0.629)0.500(0.488～0.515) 114 123 2.5 4 D12 J30_10.600(0.589～0.622)0.500(0.489～0.517) 158 137 2.5 4 D13 Z2_10.600(0.589～0.622)0.500(0.489～0.517) 92 137 2.5 4 D14 NFA20.600(0.580～0.612)0.500(0.490～0.517) 131 142 2.5 4 D15 Z3_10.600(0.580～0.612)0.500(0.490～0.517) 151 142 2.5 4 D167717_120.850(0.820～0.866)0.500(0.509～0.537)1421423.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线D17 SA0.850(0.820～0.866)0.500(0.509～0.537) 142 142 3.2 3.75 D18 779_120.850(0.825～0.871)0.500(0.509～0.538) 127 148 3.2 3.75 D19 SA20.850(0.825～0.871)0.500(0.509～0.538) 127 148 3.2 3.75 D20 SA0.850(0.825～0.871)0.500(0.509～0.538) 128 148 3.2 3.75 D21 SA0.850(0.825～0.871)0.500(0.509～0.538) 174 148 3.2 3.75 D22 SA20.850(0.825～0.871)0.500(0.509～0.538) 163 148 3.2 3.75 D23 7717_120.850(0.824～0.870)0.500(0.496～0.523) 130 174 3.2 3.75 D24 SA0.850(0.824～0.870)0.500(0.496～0.523) 197 174 3.2 3.75 D25 779_120.850(0.827～0.873)0.500(0.498～0.525) 175 171 3.2 3.75 D26 SA20.850(0.827～0.873)0.500(0.498～0.525)166 171 3.2 3.75 CD1 7717_123_4双回线路防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线CD1 7717_12 0.800(0.779～0.822)0.400(0.464～0.490)1462153.23.75CD2 GA20.800(0.779～0.822)0.400(0.464～0.490)2292153.23.75CD3 GA20.800(0.779～0.822)0.400(0.464～0.490)2362153.23.75CD4 7717_120.800(0.770～0.813)0.450(0.455～0.480)2292273.23.75CD5 GA20.800(0.770～0.813)0.450(0.455～0.480)1932273.23.75CD6 GA20.800(0.770～0.813)0.450(0.455～0.480)2112273.23.75CD7 GA20.800(0.770～0.813)0.450(0.455～0.480)1782273.23.75CD8 GA20.800(0.770～0.813)0.450(0.455～0.480)2472273.23.75CD9 GA20.800(0.770～0.813)0.450(0.455～0.480) 239 227 3.2 3.75 CD10GA20.800(0.770～0.813)0.450(0.455～0.480)2592273.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线CD11 GA20.800(0.770～0.813)0.450(0.455～0.480) 225 227 3.2 3.75 CD12 7719_120.850(0.813～0.858)0.500(0.489～0.516) 182 182 3.2 3.75 CD13 GA20.850(0.813～0.858)0.500(0.489～0.516) 182 182 3.2 3.75 CD14 GA20.850(0.813～0.858)0.500(0.489～0.516) 182 182 3.2 3.75 CD15 7717_120.800(0.784～0.828)0.400(0.468～0.494) 195 209 3.2 3.75 CD16 GA20.800(0.784～0.828)0.400(0.468～0.494) 248 209 3.2 3.75 CD17 GA20.800(0.784～0.828)0.400(0.468～0.494) 151 209 3.2 3.75 CD18 7717_120.850(0.830～0.876)0.520(0.510～0.538) 149 153 3.2 3.75 CD19 GA20.850(0.830～0.876)0.520(0.510～0.538) 174 153 3.2 3.75 CD20 776_180.850(0.830～0.876)0.520(0.510～0.538) 125 153 3.2 3.75 CD21 7717_15 CD22776_150.800(0.786～0.830)0.500(0.506～0.534)941023.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.800(0.786～0.830)0.500(0.506～0.534) 108 102 3.2 3.75 CD23 7718_120.800(0.788～0.831)0.400(0.471～0.497) 153 205 3.2 3.75 CD24 GA0.800(0.788～0.831)0.400(0.471～0.497) 180 205 3.2 3.75 CD25 GA20.800(0.788～0.831)0.400(0.471～0.497) 240 205 3.2 3.75 CD26 776_180.800(0.788～0.831)0.400(0.471～0.497) 227 205 3.2 3.75 CD27 776_150.800(0.788～0.831)0.400(0.471～0.497) 206 205 3.2 3.75 CD28 GA20.800(0.788～0.831)0.400(0.471～0.497) 189 205 3.2 3.75 CD29 7717_120.800(0.768～0.811)0.450(0.453～0.479) 208 229 3.2 3.75 CD30 GA20.800(0.768～0.811)0.450(0.453～0.479) 233 229 3.2 3.75 CD31 GA20.800(0.768～0.811)0.450(0.453～0.479) 240 229 3.2 3.75 CD32 GA20.800(0.768～0.811)0.450(0.453～0.479) 244 229 3.2 3.75 CD33GA20.800(0.768～0.811)0.450(0.453～0.479)2162293.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线CD34 7717_120.800(0.769～0.812)0.450(0.454～0.480) 237 228 3.2 3.75 CD35 776_180.800(0.769～0.812)0.450(0.454～0.480) 233 228 3.2 3.75 CD36 776_180.800(0.769～0.812)0.450(0.454～0.480) 235 228 3.2 3.75 CD37 GA20.800(0.769～0.812)0.450(0.454～0.480) 229 228 3.2 3.75 CD38 GA20.800(0.769～0.812)0.450(0.454～0.480) 201 228 3.2 3.75 CD39 7717_120.800(0.774～0.817)0.470(0.460～0.485) 209 221 3.2 3.75 CD40 GA20.800(0.774～0.817)0.470(0.460～0.485) 227 221 3.2 3.75 CD41 GA20.800(0.774～0.817)0.470(0.460～0.485) 215 221 3.2 3.75 CD42 GA20.800(0.774～0.817)0.470(0.460～0.485) 219 221 3.2 3.75 CD43 GA20.800(0.774～0.817)0.470(0.460～0.485) 228 221 3.2 3.75 CD44 GA2 CD45GA20.800(0.774～0.817)0.470(0.460～0.485)2272213.23.75防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 0.800(0.774～0.817)0.470(0.460～0.485) 221 221 3.2 3.75 CD46 GA20.800(0.774～0.817)0.470(0.460～0.485) 221 221 3.2 3.75 CD47 GA20.800(0.774～0.817)0.470(0.460～0.485) 221 221 3.2 3.75 CD48 GA20.800(0.774～0.817)0.470(0.460～0.485) 221 221 3.2 3.75 CD49 GA20.800(0.774～0.817)0.470(0.460～0.485) 221 221 3.2 3.75 CD50 GA20.800(0.774～0.817)0.470(0.460～0.485) 221 221 3.2 3.75 CD51 7718_120.850(0.825～0.871)0.500(0.509～0.538) 155 148 3.2 3.75 CD52 GA20.850(0.825～0.871)0.500(0.509～0.538)138 148 3.2 3.75 CD53 3560DGu_126号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线A6_1 D30_1 0.550(0.527～0.557) 0.400(0.467～0.492) 180 174 2.5 4 A6_2 Z3_10.550(0.527～0.557)0.400(0.467～0.492) 182 174 2.5 4 A6_3 Z3_10.550(0.527～0.557)0.400(0.467～0.492) 157 174 2.5 4 A6_4 J30_10.550(0.528～0.557)0.400(0.467～0.493) 153 174 2.5 4 A6_5 Z3_10.550(0.528～0.557)0.400(0.467～0.493) 187 174 2.5 4 A6_6 Z3_10.550(0.528～0.557)0.400(0.467～0.493) 165 174 2.5 4 A6_7 SA0.550(0.528～0.557)0.400(0.467～0.493) 187 174 2.5 4 A6_8 Z3_10.550(0.528～0.557)0.400(0.467～0.493) 195 174 2.5 4 A6_9 Z2_10.550(0.528～0.557)0.400(0.467～0.493) 69 174 2.5 4 A6_10 J30_10.600(0.569～0.600)0.500(0.484～0.511)55 55 2.5 4 A6 NFAF7号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线A7_1 D30_1 0.600(0.575～0.607)0.500(0.485～0.512)83742.54A7_2 Z2_10.600(0.575～0.607)0.500(0.485～0.512)59 74 2.5 4 A9 NFAF9号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线A9_1 D30_1 0.600(0.599～0.633)0.500(0.489～0.516)1051322.54A9_2 Z2_10.600(0.599～0.633)0.500(0.489～0.516)1561322.54A9_3 Z3_10.600(0.599～0.633)0.500(0.489～0.516) 145 132 2.5 4 A9_4SA0.600(0.599～0.633)0.500(0.489～0.516)1031322.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线A9_5 Z3_10.600(0.599～0.633)0.500(0.489～0.516) 109 132 2.5 4 A9_6 Z2_10.600(0.599～0.633)0.500(0.489～0.516)141 132 2.5 4 A10 7717_1210号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线A10_1 D30_1 0.550(0.535～0.565)0.400(0.471～0.497)1761682.54A10_2 Z3_10.550(0.535～0.565)0.400(0.471～0.497)1811682.54A10_3 Z3_10.550(0.535～0.565)0.400(0.471～0.497)1731682.54A10_4 Z2_10.550(0.535～0.565)0.400(0.471～0.497)67 168 2.5 4 A14 7717_1215号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线A15_1 D30_1 0.550(0.553～0.583)0.500(0.481～0.507)1751572.54A15_2 Z2_10.550(0.553～0.583)0.500(0.481～0.507)1501572.54A15_3 Z2_10.550(0.553～0.583)0.500(0.481～0.507)1411572.54A15_4 J60_10.600(0.598～0.631)0.500(0.489～0.516)1331332.54A15_5 Z2_10.600(0.598～0.631)0.500(0.489～0.516)1371332.54A15_6 Z2_10.600(0.598～0.631)0.500(0.489～0.516)1291332.54A15_7 J60_10.600(0.595～0.628)0.500(0.488～0.515)1241222.54A15_8 Z3_10.600(0.595～0.628)0.500(0.488～0.515)1311222.54A15_9 Z2_10.600(0.595～0.628)0.500(0.488～0.515) 106 122 2.5 4 A15_10J30_10.550(0.538～0.567)0.400(0.473～0.499)1671672.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线A15_11 Z3_10.550(0.538～0.567)0.400(0.473～0.499)167 167 2.5 4 A17 7717_1219号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线C19_1 D30_1 0.550(0.534～0.563)0.400(0.470～0.497)1691692.54C19_2 Z2_10.550(0.534～0.563)0.400(0.470～0.497)1691692.54C19_3 J90_10.550(0.557～0.588)0.500(0.482～0.509)1671552.54C19_4 Z2_10.550(0.557～0.588)0.500(0.482～0.509)1581552.54C19_5 Z2_10.550(0.557～0.588)0.500(0.482～0.509) 137 155 2.5 4 C19_6Z2_10.550(0.557～0.588)0.500(0.482～0.509)1521552.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线C19_7 J90_10.550(0.559～0.590)0.500(0.483～0.510) 117 153 2.5 4 C19_8 Z2_10.550(0.559～0.590)0.500(0.483～0.510) 151 153 2.5 4 C19_9 Z3_10.550(0.559～0.590)0.500(0.483～0.510) 174 153 2.5 4 C19_10 Z3_10.550(0.559～0.590)0.500(0.483～0.510)155 153 2.5 4 C21 7717_1220号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线B20_1 D30_1 0.600(0.595～0.628)0.500(0.488～0.515)951212.54B20_2 Z2_10.600(0.595～0.628)0.500(0.488～0.515) 115 121 2.5 4 B20_3Z2_10.600(0.595～0.628)0.500(0.488～0.515)1401212.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线 B27 7717_1528号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线B28_1 D30_1 0.550(0.527～0.557)0.400(0.467～0.492)1771742.54B28_2 Z3_10.550(0.527～0.557)0.400(0.467～0.492)1951742.54B28_3 Z3_10.550(0.527～0.557)0.400(0.467～0.492)129 174 2.5 4 B11 NFAF29号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线B29_1 D30_1 0.600(0.583～0.616)0.500(0.490～0.517)1441402.54B29_2 Z3_10.600(0.583～0.616)0.500(0.490～0.517)1441402.54B29_3 Z2_10.600(0.583～0.616)0.500(0.490～0.517)1441402.54B29_4 SA0.600(0.583～0.616)0.500(0.490～0.517)1531402.54B29_5 Z2_10.600(0.583～0.616)0.500(0.490～0.517)1291402.54B29_6 Z2_10.600(0.583～0.616)0.500(0.490～0.517)1181402.54B29_7 J60_10.520(0.517～0.545)0.450(0.459～0.485)1471832.54B29_8 Z2_10.520(0.517～0.545)0.450(0.459～0.485)1521832.54B29_9 Z3_10.520(0.517～0.545)0.450(0.459～0.485) 122 183 2.5 4 B29_10Z3_10.520(0.517～0.545)0.450(0.459～0.485)2301832.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线B29_11 Z3_10.520(0.517～0.545)0.450(0.459～0.485) 194 183 2.5 4 B29_12 Z2_10.520(0.517～0.545)0.450(0.459～0.485) 185 183 2.5 4 B29_13 J30_10.600(0.589～0.622)0.500(0.487～0.514) 108 108 2.5 4 B29_14 J30_10.600(0.595～0.628)0.500(0.488～0.515)122 122 2.5 4 AB6 7715_1230号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线B30_1 D30_1 0.600(0.571～0.603)0.500(0.484～0.511)63 63 2.5 4 B29_4 NFAF37号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线C37_1 D30_1 0.600(0.592～0.625)0.500(0.488～0.515)1221142.54C37_2 Z2_10.600(0.592～0.625)0.500(0.488～0.515)1061142.54C37_3 Z2_10.600(0.592～0.625)0.500(0.488～0.515)1131142.54C37_4 J60_10.600(0.584～0.617)0.500(0.486～0.513)102972.54C37_5 Z2_10.600(0.584～0.617)0.500(0.486～0.513)90 97 2.5 4 C17 NFAF242号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线C42_1D30_10.600(0.592～0.625)0.500(0.489～0.517)1361362.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线C42_2 Z2_10.600(0.592～0.625)0.500(0.489～0.517) 136 136 2.5 4 C42_3 Z3_10.600(0.592～0.625)0.500(0.489～0.517) 136 136 2.5 4 C42_4 J30_10.550(0.550～0.581)0.500(0.479～0.506) 142 158 2.5 4 C42_5 Z3_10.550(0.550～0.581)0.500(0.479～0.506) 184 158 2.5 4 C42_6 SA20.550(0.550～0.581)0.500(0.479～0.506) 152 158 2.5 4 C42_7 Z3_10.550(0.550～0.581)0.500(0.479～0.506) 152 158 2.5 4 C42_8 Z3_10.550(0.550～0.581)0.500(0.479～0.506) 152 158 2.5 4 C42_9 J60_10.600(0.578～0.611)0.500(0.490～0.517)143 143 2.5 4 C23 7717_1247号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线D47_1 D30_1 0.600(0.594～0.627)0.500(0.488～0.515)951192.54D47_2 Z2_10.600(0.594～0.627)0.500(0.488～0.515)133 119 2.5 4 D14 NFA250号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线D50_1 D30_1 0.600(0.570～0.601)0.500(0.488～0.515)1471472.54D50_2 Z3_10.600(0.570～0.601)0.500(0.488～0.515)1561472.54D50_3 Z2_10.600(0.570～0.601)0.500(0.488～0.515) 137 147 2.5 4 D50_4J60_10.600(0.584～0.617)0.500(0.486～0.513)96962.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线D50_5 NFA20.600(0.589～0.621)0.500(0.487～0.514) 107 107 2.5 4 D50_6 Z2_10.600(0.589～0.621)0.500(0.487～0.514) 107 107 2.5 4 D50_7 Z2_10.600(0.589～0.621)0.500(0.487～0.514) 107 107 2.5 4 D50_8 J60_10.600(0.594～0.627)0.500(0.488～0.515) 105 119 2.5 4 D50_9 Z3_10.600(0.594～0.627)0.500(0.488～0.515)129 119 2.5 4 D16 7717_1251号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线D51_1 D30_1 0.600(0.590～0.623) 0.500(0.487～0.514) 103 110 2.5 4 D51_2Z3_10.600(0.590～0.623)0.500(0.487～0.514)891102.54防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m) 代表档距(m)导线地线D51_3 Z2_10.600(0.590～0.623)0.500(0.487～0.514)128 110 2.5 4 D50_5 NFAF254号支线防振锤安装距离防振锤安装距离安全系数杆塔编号杆塔型式导线地线档距(m)代表档距(m)导线地线D54_1 D30_1 0.550(0.533～0.563)0.400(0.470～0.496)1421702.54D54_2 Z2_10.550(0.533～0.563)0.400(0.470～0.496)1951702.54D54_3 Z2_10.550(0.533～0.563)0.400(0.470～0.496)159 170 2.5 4 D23 7717_12。

导、地线防振锤安装距离计算(年平均应力法)

T av = σ av × S = 423 × 37.17 = 15722.91 N 将已知参数带入公式得： T av b1= 0.415d × 10-3 = 0.415 × 7.8 × m 15722.91 × 10-3 0.295
=
0.75
m
三、结论
综上计算，导线与地线的防振锤安装距离如下：导线地线位置 1 × LGJ-95/20 GJ-35 b1 b2 b3 b1 b2 耐张侧 1.07 1.88 2.82 0.75 1.31 悬垂侧 0.20 0.81 0.94 0.20 0.56
b3 1.96 0.65
二、计算过程
1、导线防振锤安装距离计算
T av = σ av × S = 124 × 113.96 = 14131.04 N 将已知参数带入公式得： T av b1= 0.415d × 10-3 = 0.415 × 13.9 × m 14131.04 × 10-3 0.408线防振锤安装距离计算
2、计算公式(手册P230 )
b1= 0.415d 式中： b 1 — 第一个防振锤距线夹出口的距离，m； d 、 m — 分别为电线外径，mm；单位长度质量，kg/m； T av — 年平均气温条件下的电线张力，N。 T av × 10-3 m b1 b2 = 1.75× b2 b3 = 1.50×
导、地线防振锤安装距离计算目录
一、计算说明二、计算过程三、结论四、应力表
一、计算说明
1、计算参数
硫铁矿 1.1 工程名称： 1.2 导、地线参数：型号导线 1 × LGJ-95/20 地线 GJ-35 S 113.96 37.17 d 13.9 7.8 m 0.408 0.295 lp 152 σ av 124 423

输电线路防振锤的安装

两个以上时，吸收振动能量并不与安装数量倍增。当输入风其能很大时，仅在档距端部集中地消耗能量，一定能使档中振不
０
ＡＥ
Ｂ
Ｃ
Ｄ
Hale Waihona Puke 图１防振锤安装位置示意图
图中两个半波分别为导线振动时的最大和最小半波，波长
分别为入ｆ入。设Ｅ点为防振锤的悬挂点，ｊｌ和如防振锤对这两
内最少安装两个防振锤。
雷电等）和其他外界条件的影响，容易发生各种事故。其中，由
于导线微风振动引发的事故最多。因此，究导线的微风振动，研
并找出相应的防振措施已引起国内外科技工作者的普遍重视。
１微风振动
导线受到微风（－１３级）吹拂时。产生周期性振动，为将称
维普资讯
《备制造技术）０７年第ｌ装）０２２期

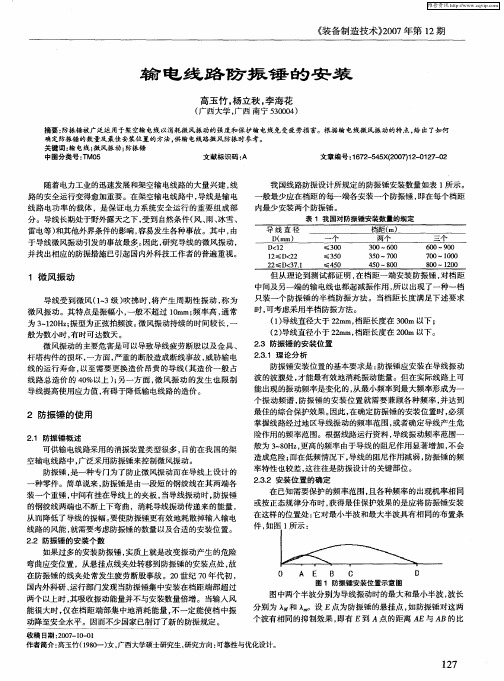

输电线路防振锤的安装
高玉竹，杨立秋，李海花
（广西大学，广西南宁５００）３０４
摘要：锤被广泛运用于架空输电线以消耗微风振动的强度和保护输电线免受疲劳损害。根据输电线微风振动的特点，出了如何防振给
一
我国线路防振设计所规定的防振锤安装数量如表１示。所般最少应在档距的每一端各安装一个防振锤，即在每个档距
表１我国对防振锤安装数量的规定
线路电功率的载体，是保证电力系统安全运行的重要组成部
分。导线长期处于野外露天之下，受到自然条件（、、风雨冰雪、

防震锤安装施工工艺

架空输电线路施工工艺库工艺编号项目/工艺名称工艺要求施工工艺要点成品示例020******* 架线工程020******* 防震锤安装020******* 导线防振锤安装（1）防振锤安装距离要符合设计要求。

（2）导线防振锤应与地平面垂直，其安装距离允许偏差≤±30mm。

（3）安装防振锤时需加装铝包带。

（4）防振锤分大小头时，大小头及螺栓的穿向应符合图纸要求（1）防振锤要无锈蚀、无污物，锤头与挂板应成一平面。

（2）防振锤在线上应自然下垂，锤头与导线应平行。

（3）铝包带顺外层线股绞制方向缠绕，缠绕紧密，露出线夹≤l0mm，端头应压在线夹内。

（4）安装距离应符合设计规定，螺栓紧固力应达到扭矩要求。

（5）防振锤分大小头时，朝向和螺栓穿向应按要求统一020*******-T导线防振锤安装020******* 地线防振锤安装（1）防振锤安装距离要符合设计要求。

（2）地线防振锤应与地平面垂直，其安装距离允许偏差≤±30mm。

（3）为防止地线磨损，安装防振锤时需加装铝包带。

（4）防振锤分大小头时，大小头及螺栓的穿向应符合图纸要求（1）防振锤要无锈蚀、无污物，锤头与挂板应成一平面。

（2）防振锤在线上应自然下垂，锤头与线应平行。

（3）如需缠绕铝包带时，铝包带顺外层线股绞制方向缠绕，缠绕紧密，露出线夹≤l0mm，端头应压在线夹内。

（4）安装距离应符合设计规定，螺栓紧固力应达到扭矩要求。

（5）防振锤分大小头时，朝向和螺栓穿向应按要求统一020*******-T地线防振锤安装。

输配电线路防震锤安装、拆除、检查器的使用

输配电线路防震锤安装、拆除、检查器的使用输配电线路中采用三联、门型杆，而此类杆型导线容易发生从防震锤处磨损、断股、发生事故，极大地影响了供电质量和原油生产。

传统检修多采用“出导线作业”“安装平台作业”，此方法缺点容易发生高处坠落风险、作业需要时间长、负重大、携带不方便等弊端。

使用“输配电线路防震锤安装、拆除、检查器”重量轻、携带方便、容易操作，作业人员可在杆塔上直接操作，快速的通过操作棒、连杆传动装置和棘轮套筒紧固（松开）、调整防震锤安装位置和检查防震锤安装处的导线有无磨损断股，有效的降低高处坠落风险的几率，及时发现导线断股隐患，检修效率高，缩短停电检修时间，提高供电质量，有较大的实用性，在广大作业人员中得到好评。

标签：防震锤、作业、紧固、检查引言长庆油田水电厂是油田生产保障单位，担负着保油供电的重要使命，156个生产站点、101座变电所、710条19032.52公里供电线路分布在陕、甘、宁、蒙4省区16个县域。

点多、线长、面广，高度分散，工作领域沟壑纵横、地形复杂、常年大风天气较多。

在履行保油供电进程中，水电厂运行维护的供电线路杆型多采用三联、门型杆，此类杆型有他自身特有的缺点：档距较大，导线容易从防震锤处磨损、断股、甚至发生断线事故，影响供电质量。

在保油供电的重要使命任务前既要保证供电质量，又要保证安全的大形势下刻不容缓，就要采取新技术、新设备、新方法来提高我们的生产力。

使用“输配电线路防震锤安装、拆除、检查器”避免传统检修的“出导线作业”“安装平台作业”容易发生高处坠落风险、作业需要时间长、负重大、携带不方便等弊端，还可以使外线工在杆塔上快速的通过操作棒、连杆传动装置和棘轮套筒紧固（松开）、调整防震锤安装位置和检查防震锤安装处的导线有无磨损断股，及时发现导线断股隐患，缩短停电检修时间，提高供电质量，有较大的实用性。

1.选题背景1.1线路的运行环境及易发生的故障原因在长庆油田生产原油主产区的陕、甘、宁、蒙4省区地形复杂、沟壑纵横、常年大风天气较多。

06.防振锤安装距离表

FD-3 FD-3 FD-3 FD-3 FD-3 FD-3 FD-3 FD-3 FD-3 FD-3 FD-3 FD-3
3 3 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6
0.85 0.85 0.85 0.85 0.85 0.85 0.90 0.90 0.85 0.85 0.85 0.85 0.76 0.76 0.80 0.80 0.80 0.80 0.80 0.80 0.80 0.80
0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.64 0.64 0.60 0.60 0.57 0.57 0.57 0.57 0.57 0.57 0.57 0.57 0.57 0.57 0.64 0.64
FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80 FG-80
0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60
0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.65 0.65 0.60 0.60 0.60 0.60 0.60 0.60 0.60 0.60
25
26
26 27 28 29 30
大号小号大号小号大号小号大号小号大号构架
FD-3 FD-3 FD-3 FD-3 FD-3
6 6 6 6 6 6 6 3
0.80 0.80 0.80 0.80 0.85 0.85 0.90 0.90
0.60 0.60 0.60 0.60 0.64 0.64 0.68

35KV架空集电线路铁塔架线工程施工方法

35KV架空集电线路铁塔架线工程施工方法1、放线施工（1）展放导引绳和牵引绳1）在施工区段内分相人力展放机械牵引导引绳，牵放顺序为上线，中线，下线。

2）在张、牵引场两端，用钢绳卡线器将其临锚在地上。

3）牵引绳每隔二千米或不足二千米必须安装一个防扭连接器。

如果牵引绳有严重锈蚀或断股现象应断掉重接。

2、展放地线地线的展放方法采用人力展放机械牵引方式施工。

3、展放导线（1）牵引场操作和布置在牵引绳入口侧挂接地滑车；（2）张力场操作和布置1）就位导线轴架，应使各线轴架正对张力机上的引轮，使导线在放出过程中不与线轴侧板摩擦。

2）根据导线布线图所列线轴编号；将线盘吊装在线轴架上，注意线头从上方引出。

3）拆除线轴包装板和拔净钉子等杂物，检查外层导线质量是否良好，如有缺陷应及时处理或做好标记；如需切除应计算接头变动位置，是否会靠近滑车或窜至不允有接头的档内。

4）引出导线头套入连接网套，并检查距导线端部3米左右范围是否有钢芯接头（稍有鼓包；厂家标志）如有应断掉。

5）为防止导线通过导线轮时发生松股，导线在导线轮上的缠绕方向，应与其外层线股捻回方向相同。

国产钢芯铝绞线的外层采用右捻，因此，站在线轴架处面向张力机看，导线应由导线轮的左边最外一槽进线，由右边出线。

6）将从导线轮引出的线头，通过旋转连接器与牵引绳连接。

7）当牵引绳牵动导线，张力机出口侧的导线悬空时，在导线上分别挂接地滑车。

8）在展放导线过程中，张力机根据导线对地、对被跨越物、跨越架距离的大小调整张力。

对于农田，荒地等一般地段导线距地面不小于3米；导线与越线架顶距离应在1米以上；只通行行人及少量车辆的道路如不搭设跨越架，设专人看守时导线距地面不小于5米。

各放线段导线放线张力可控制在10KN-15KN之间。

9）当导线线盘的线剩余半层左右时，通知牵引场放慢牵引速度，至余线6圈左右时停止牵引。

张力轮后的导线用卡线器卡住后再用白棕绳固定在线轴架上，卸下空盘，装上新盘。
