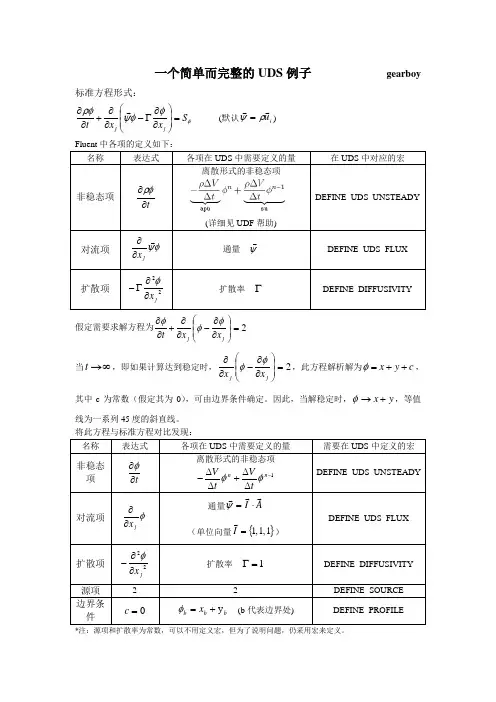

一个简单而完整的UDS 例子 gearboy标准方程形式:φφφψρφS x x t j j =⎪⎪⎭⎫ ⎝⎛∂∂Γ-∂∂+∂∂ (默认i u ρψ=) Fluent 中各项的定义如下: 名称表达式各项在UDS 中需要定义的量在UDS 中对应的宏非稳态项t∂∂ρφ离散形式的非稳态项(详细见UDF 帮助)DEFINE_UDS_UNSTEADY 对流项φψ jx ∂∂ 通量 ψDEFINE_UDS_FLUX扩散项22jx ∂∂Γ-φ扩散率 ΓDEFINE_DIFFUSIVITY假定需要求解方程为2=⎪⎪⎭⎫ ⎝⎛∂∂-∂∂+∂∂j jx x t φφφ 当∞→t ,即如果计算达到稳定时,2=⎪⎪⎭⎫⎝⎛∂∂-∂∂j jx x φφ,此方程解析解为c y x ++=φ,其中c 为常数(假定其为0),可由边界条件确定。
因此,当解稳定时,y x +→φ,等值线为一系列45度的斜直线。
将此方程与标准方程对比发现: 名称表达式各项在UDS 中需要定义的量需要在UDS 中定义的宏 非稳态项t ∂∂φ 离散形式的非稳态项1-∆∆+∆∆-n n tV t V φφ DEFINE_UDS_UNSTEADY对流项φjx ∂∂ 通量A I ⋅=ψ(单位向量{}1,1,1=I) DEFINE_UDS_FLUX扩散项 22jx ∂∂-φ扩散率 1=ΓDEFINE_DIFFUSIVITY 源项22DEFINE_SOURCE 边界条件0=cb b b x y +=φ (b 代表边界处)DEFINE_PROFILE*注:源项和扩散率为常数,可以不用定义宏,但为了说明问题,仍采用宏来定义。
假定如图所示的计算域,其中正方形边长为10,原点在正方形中心,四边均为wall。
将如下源码,写入一个UDF文件,例如MyFistUDF.c,与cas文件放在同一目录。
#include "udf.h"DEFINE_UDS_UNSTEADY(MyUnsteady,c,t,i,apu,su){real physical_dt, vol, phi_old;physical_dt = RP_Get_Real("physical-time-step");vol = C_VOLUME(c,t);*apu = -vol / physical_dt; /*implicit part*/phi_old = C_STORAGE_R(c,t,SV_UDSI_M1(i));*su = vol*phi_old/physical_dt; /*explicit part*/}DEFINE_UDS_FLUX(MyFlux,f,t,i){real NV_VEC(unit_vec), NV_VEC(A); //声明矢量变量F_AREA(A, f, t);NV_DS(unit_vec, =, 1, 1, 1, *, 1); //单位矢量赋值return NV_DOT(unit_vec, A); //矢量点积}DEFINE_DIFFUSIVITY(MyDiff,c,t,i){return 1.0;}DEFINE_SOURCE(MySource,c,t,dS,eqn){dS[eqn]=0;return 2.0;}DEFINE_PROFILE(MyProfile,thread,index) {real x[ND_ND]; /* this will hold the position vector */ real xx,yy; face_t f;begin_f_loop(f,thread) {F_CENTROID(x,f,thread); xx = x[0]; yy=x[1];F_PROFILE(f,thread,index) = (xx+yy); //b b b x y +=φ }end_f_loop(f,thread) }编译通过并载入启动非稳态求解器,并在Define-User-Defined-Scalars 面板中添加一个UDS ,选择自定义的通量和非稳态项在材料面板中,选择自定义扩散率在boundary conditions的Fluid面板中,选择自定义源项在boundary conditions的壁面边界条件面板中,选择自定义边界条件在solve-controls-solution中禁止Flow计算,只计算自定义标量迭代过程中的残差曲线,可以看出正逐渐趋向稳定采用后处理等值线面板,观察自定义标量的等值线未完全稳定时的等值线最终稳定时的等值线,可以看出是一系列45度的斜直线,与解析解相同。
UDS诊断帧UDS诊断服务通常是通过CAN总线实现。
对于CAN诊断帧有两种不同的分类方式,按照寻址方式可以分为物理寻址、功能寻址,按照帧类别可以分为单帧、首帧、流控帧、连续帧。
寻址方式在总线上往往连着众多ECU设备(如图1所示),作为诊断设备既可以单独与某一ECU进行通信,也可以同时与所有总线上的ECU设备通信。
图1 总线示意图1. 物理寻址物理寻址是指总线上始终只有一个ECU响应诊断设备发出的诊断命令,实现点对点通信,例如图1中总线上仅ECU A响应诊断设备的诊断命令。
2. 功能寻址功能寻址是指总线上的所有ECU对可以同时响应诊断设备发出的诊断命令,实现一对多的通信方式,例如图1中ECU A、ECU B、ECU C 、ECU D可以同时响应诊断设备的诊断命令。
帧类别对于帧的类型,通过需要发送的数据长度来确定。
在正常寻址模式下,当数据长度小于等于7byte,则用单帧的形式发送,当数据长度大于7byte,数据需要分多帧才能发送完成,则需要使用到首帧、流控帧、连续帧,不同帧的机制如图2所示。
图2 不同帧的机制首帧是指发送的第一帧,目的是把前7byte数据发送给接收方,并告知接收方数据没有发完,然后接收方会回一帧流控帧,告知发送方是否可以接着发送,并且告知接收方一次最多能接收的数据量,以及发送方接下来发送的数据帧(连续帧)之间的时间间隔要求。
对于不同的帧,通过CAN消息的数据场中PCI(Protocol control information)来区分,图3、图4详细说明了不同帧的PCI的定义。
图3 不同帧的数据场定义以下是对PCI的详细解释。
图4 PCI 定义其中:DL:有效数据的长度,不包括PCIbyte;FS:表示是发送方否可以继续传输消息,0表示可以继续发送,1表示等待发送,2表示数据溢出,一次发送的数据大于接收方所能接收的量;BS:接收方一次能接收的数据最大量;STmin:表示两个连续帧之间的最小时间间隔,参照图1中的定义;SN:连续帧的序列号;。
ubus uci例子全文共四篇示例,供读者参考第一篇示例:ubus uci例子是一种非常实用的配置工具,通过它可以方便地修改和查看OpenWrt系统中的配置文件。
在网络设置、无线网络设置、防火墙设置等方面都可以通过ubus uci例子进行配置,让用户在创建并管理配置文件时更加灵活和简单。
在OpenWrt系统中,配置文件存储在/etc/config目录下,其中每个配置文件都对应着一个应用程序或服务。
而ubus uci例子则是一个用来访问和修改这些配置文件的工具,通过ubus uci例子可以方便地读写这些配置文件,实现对系统的定制和配置。
举例来说,我们可以通过ubus uci例子来配置网络设置。
我们想要修改LAN口的IP地址和子网掩码,就可以通过下面的命令来实现:uci set n.ipaddr='192.168.1.1'uci set mask='255.255.255.0'uci commit network通过上述命令,我们就可以修改LAN口的IP地址和子网掩码,然后通过uci commit network命令将更改保存到配置文件中。
这样,我们就可以通过ubus uci例子来轻松地修改网络设置,而无需手动编辑配置文件。
uci set wireless.@wifi-iface[0].ssid='MyWifi'uci set wireless.@wifi-iface[0].key='mypassword'uci commit wirelessuci add firewall ruleuci set firewall.@rule[-1].name='Allow-SSH'uci set firewall.@rule[-1].src='wan'uci set firewall.@rule[-1].proto='tcp'uci set firewall.@rule[-1].dest_port='22'uci set firewall.@rule[-1].target='ACCEPT'uci commit firewall第二篇示例:UBus是OpenWrt中一个非常重要的组件,用于实现用户空间程序之间的通信。
uds31服务的实例
以下是几个UDS31服务的实例:
1.文件共享服务:用户可以通过UDS31协议访问共享文件夹,将本地
文件上传到服务器或者下载服务器上的文件,并进行文件操作,例如删除、复制等。
2.远程桌面服务:用户可以通过UDS31协议远程连接服务器,实现远
程控制服务器的操作,例如创建、删除、修改文件等。
3. 虚拟化服务:UDS31协议可以与虚拟化平台集成,提供高效的虚
拟化解决方案,支持多种虚拟化技术,例如VMware、Hyper-V、Xen等。
4.数据备份与恢复服务:UDS31协议可以将数据备份到远程服务器上,并支持数据恢复和同步功能,使得用户数据更加安全可靠。
UDS—会话模式管控会话模式管控是汽车电子诊断范畴很重要的两个状态机之一(另一个是安全访问),不同的会话模式是用来区分诊断服务执行权限。
一位非常尊敬的业内前辈曾举如下例子来形容这个状态机:不同的场景,喝对应的酒!1) 公司商务场合下,对应的酒是红酒;2) 长辈酒桌上,对应的酒是白酒;3) 哥们撸串场合,对应的酒是啤酒;不同酒的种类可同比诊断范畴的不同服务,不同的场合可类比不同的会话模式。
就像什么场合饮什么样的酒,不同的会话模式支持执行不同的诊断服务(所谓的服务执行权限)。
在UDS协议中对Session服务格式有明确的定义:请求:响应:其中对应请求中SubFunction(子服务)类型,UDS协议也有详细定义:像常用10 01/02/03会话模式,在协议中已有详细定义。
同样也预留了位,给主机厂或者供应商自定义的会话模式。
协议以工程框架的形式定义服务格式(请求以及响应),方便OEM依据协议框架定义企业级的诊断需求规范。
对于会话模式状态机,在协议中同有定义状态示意图:从示意图可获知默认会话模式与非默认会话模式之间可进行切换,状态机制有以下注意点:1. 控制器一上电是处于默认会话模式,当需要控制器进入其他非默认会话模式时,Tester端发送10+SubFunction(对应的非默认会话模式),使控制器进入相应的会话模式,当然相反从非默认会话模式进入默认会话模式,发送10+01即可;2. 当控制器处于非默认会话模式,相应的执行服务权限较高,为保证控制器安全,在协议中有定义保持当前会话默认最长时间(S3):控制器处于非默认会话模式,在S3时间内,若没有收到任何诊断请求,控制器会强制从非默认会话模式跳转到默认会话模式。
这个时候UDS协议中又定义了一个特有趣的Service 3E,可周期性发送,周期性刷新S3计时器,让控制器保持在当前会话模式;3. 会话模式之间的切换会对控制器的状态有影响,控制器状态有重初始化(re-initialize)。
一个简单而完整的UDS例子
假定如图所示的计算域,其中正方形边长为10,原点在正方形中心,四边均为wall。
将如下源码,写入一个UDF文件,例如MyFistUDF.c,与cas文件放在同一目录。
#include "udf.h"
DEFINE_UDS_UNSTEADY(MyUnsteady,c,t,i,a pu,su)
{
real physical_dt, vol, phi_old;
physical_dt = RP_Get_Real("physical-time-step");
vol = C_VOLUME(c,t);
*apu = -vol / physical_dt; /*implicit part*/
phi_old = C_STORAGE_R(c,t,SV_UDSI_M1(i));
*su = vol*phi_old/physical_dt; /*explicit part*/
}
DEFINE_UDS_FLUX(MyFlux,f,t,i)
{
real NV_VEC(unit_vec), NV_VEC(A); //声明矢量变量
F_AREA(A, f, t);
NV_DS(unit_vec, =, 1, 1, 1, *, 1); //单位矢量赋值
return NV_DOT(unit_vec, A); //矢量点积
}
DEFINE_DIFFUSIVITY(MyDiff,c,t,i)
{
return 1.0;
}
DEFINE_SOURCE(MySource,c,t,dS,eqn)
{
dS[eqn]=0;
return 2.0;
}
DEFINE_PROFILE(MyProfile,thread,index) {
real x[ND_ND]; /* this will hold the position vector */
real xx,yy;
face_t f;
begin_f_loop(f,thread)
{
F_CENTROID(x,f,thread);
xx = x[0];
yy=x[1];
F_PROFILE(f,thread,index)
= (xx+yy); //b b b x y +=φ
}
end_f_loop(f,thread)
}
编译通过并载入
启动非稳态求解器,并在Define-User-Defined-Scalars面板中添加一个UDS,选择自定义的通量和非稳态项
在材料面板中,选择自定义扩散率
在boundary conditions的Fluid面板中,选择自定义源项
在boundary conditions的壁面边界条件面板中,选择自定义边界条件
在solve-controls-solution中禁止Flow计算,只计算自定义标量
迭代过程中的残差曲线,可以看出正逐渐趋向稳定
采用后处理等值线面板,观察自定义标量的等值线
未完全稳定时的等值线
最终稳定时的等值线,可以看出是一系列45度的斜直线,与解析解相同。
但右上角顶点的值为9.9,而解析解中应为x+y=10,所以尚存在1%的误差。
