第10章 串行通信
（2）起始位的检测
必须确定起始位才能开始接收数据，即实现位同步。 数据接收时钟RCLK使用16倍波特率的时钟信号。接收器 用RCLK检测到串行数据输入引脚SIN由高电平变低后，连续 测试8个RCLK时钟周期，若采样到的都是低电平，则确认为 起始位。 确认了起始位后每隔16个RCLK时钟周期对SIN输入的数据 位进行采样一次，直至规定的数据格式结束。
10
第10章 串行通信
TxD 发送数据——串行数据的发送端。 RxD 接收数据——串行数据的接收端。 GND 信号地——为所有的信号提供一个公共的参考电平 RTS 请求发送——当数据终端设备准备好送出数据时，就发出有效的 RTS信号，用于通知数据通信设备准备接收数据。 CTS 清除发送——当数据通信设备已准备好接收数据终端设备的传送 数据时，发出CTS有效信号来响应RTS信号。 DTR 数据终端准备好——通常当数据终端设备一加电，该信号就有效， 表明数据终端设备准备就绪。 DSR 数据装置准备好——通常表示数据通信设备(即数据装置)已接通 电源连到通信线路上，并处于数据传输方式，而不是处于测试方式或 断开状态。 CD 载波检测——当本地调制解调器接收到来自对方的载波信号时，就 从该引脚向数据终端设备提供有效信号。该引脚缩写为DCD。 RI 振铃指示——当调制解调器接收到对方的拨号信号期间，该引脚 信号作为电话铃响的指示，保持有效。
16
第10章 串行通信
2．结构
其中寄存器： THR、TSR RBR、RSR LCR LSR DLH DLL MCR MSR IER IIR
17
第10章 串行通信
（1）串行数据的发送
CPU送来的并行数据存在发送保持寄存器THR中。 只要发送移位寄存器TSR中没有正在发送的数据， 发送保持寄存器的数据就送入TSR 。 与此同时，8250按照编程规定的起止式字符格式， 加入起始位、奇偶校验位和停止位，从串行数据输 出引脚SOUT逐位输出。 因为THR、TSR采用双缓冲寄存器结构，所以在 TSR进行串行发送的同时，CPU可以向8250提供下 一个发送数据到THR，这样可以保证数据的连续发 送。

4
7.1 串行通信的概念
• 在实际工作中，计算机的CPU与外部设备之间常常要进 行信息交换，一台计算机与其他计算机之间也往往要交 换信息，所有这些信息交换均可称为通信。
• 通信方式有两种，即并行通信和串行通信。
• 通常根据信息传送的距离决定采用哪种通信方式。
• 例如，在IBM-PC机与外部设备（如打印机等）通信时， 如果距离小于30m，可采用并行通信方式；当距离大于 30m时，则要采用串行通信方式。89C51单片机具有并 行和串行二种基本通信方式。
字 同 符 步 1 字 同 符 步 2 数 据 块 （ 若 干 字 节 ）校 符 验 1 校 符 验 2
起 始
结 束
➢ 在这种通信方式中，数据块内的各位数据之间没有间 隔，传输效率高；
➢ 发送、接收双方必须保持同步(使用同一时钟信号)， 且数据块长度越大，对同步要求就越高。
➢ 同步通信设备复杂，成本高，一般只用在高速数字通 信系统中。
• 在同步传送时，要求用时钟来实现发送端与接收端之间的同步。为了保 证接收正确无误，发送方除了传送数据外，还要同时传送时钟信号。
• 同步传送可以提高传输速率（达56kb/s或更高），但硬件比较复杂。
返回
28.09.2020
14
2、异步通信
• 起始位（0）信号只占用一位，用来通知接收设备一个待接收的字符开始到达。线路上在不 传送字符时应保持为1。接收端不断检测线路的状态，若连续为1以后又测到一个0，就知道 发来一个新字符， 应马上准备接收。字符的起始位还被用作同步接收端的时钟，以保证以 后的接收能正确进行。
28.09.2020
1

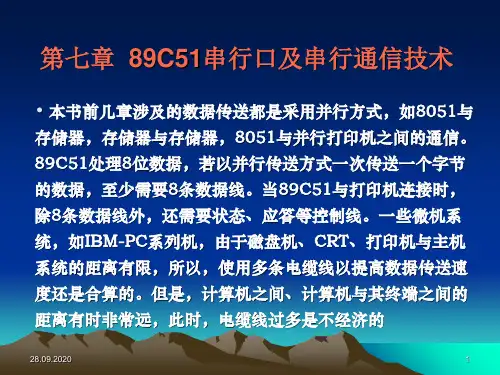

第七章 89C51串行口及串行通信技术
• 串行通信只用一位数据线传送数据的位信号，即使加上几 条通信联络控制线，也用不了很多电缆线。因此，串行通 信适合远距离数据传送，如大型主机与其远程终端之间、 处于两地的计算机之间采用串行通信就非常经济。当然， 串行通信要求有转换数据格式、时间控制等逻辑电路，这 些电路目前已被集成在大规模集成电路中（称为可编程串 行通信控制器），使用很方便。

QQ中的同步和异步通信：
我们用的文件传输功能可以看成是同步通信的典范。首先传文 件的双方必须都说好一个传文件的时间，如果双方有一个不在 线上，就不能传送。其次，发送方发送文件命令后，接收方要 确认一下是否接收，这就是个建立文件传输连接的过程。一旦 传输开始，所有文件数据就必须连续的传输过去，任何中断都 将导致传输失败。
典型的面向位的同步协议如国际标准化组织（ISO）的高级数据 链路控制规程HDLC和IBM向 、面向 bit 的同步协议（ ISO 的 HDLC ）
一帧信息可以是任意位，用位组合标识 帧的开始和结 束。 帧格式为： 帧格式为：
F场 A场 C场 I场 FC 场 F场
STX：正文开始（Start of Text）。 数据块：正文（Text），由多个字符组成。 ETB:块传输结束（end of transmission block），标识本数据块结束。 ETX：全文结束（end of text），（全文分为若干块传输）。 块校验：对从SOH开始， 直到ETB/ETX字段的检验码。
串行通信数据格式PPT 讲座
1.异步（用于单片机）通信数 据格式.发送和接收时序。
2.同步（计算机内部）通信数 据格式.发送和接收时序。
异步通信数据格式一般为字符格式
一个字符一个字符地传输，每个字符一位一位 地传输，并且传输一个字符时，总是以“起始 位”开始，以“停止位”结束,字符之间没有固 定的时间间隔要求。每一个字符的前面都有一 位起始位（低电平，逻辑值），字符本身由5-7 位数据位组成，接着字符后面是一位校验位 （也可以没有校验位），最后是一位或一位半 或二位停止位，停止位后面是不定长的空闲位。 停止位和空闲位都规定为高电平（逻辑值１）， 这样就保证起始位开始处一定有一个下跳沿。

◆ 8251同步通信旳接受： 若设定外同步接受，SYNDET为外同步输入信号（来自MODEM）， 当检测到SYNDET信号（高电平）有效，开启接受一种个字符数据。 若设定内同步接受，首先，搜索要求旳1个或2个同步字符（同步字符 事先设置在同步字符寄存器），直到搜索同步字符完毕，SYNDET信 号输出（高电平）有效，接着开始接受一种个字符数据。
；8251查询发送程序段
NEXT: MOV AL, [BX] OUT 50H, AL INC BX
WT: IN AL, 51H TEST AL, 01H JZ WT LOOP NEXT HLT
8251应用试验
【试验6】采用查询方式把26个大写英文字母从8251自发自 收, 并转换成小写字母显示。
8251旳引脚特征
◆发送器/接受器信号：
RxD ：串行数据输入。 TxD： 串行数据输出。 RxC：接受器时钟输入。
TxC：发送器时钟输入。
◆ MODEM信号：
DTR：数据终端准备好状态, 输出, 低电平有效。 DSR：数据准备好状态, 输入, 低电平有效。 RTS：祈求发送信号, 输出, 低电平有效。 CTS：允许传送信号, 输入, 低电平有效。
◆ 8251接受器旳主要部件
移位寄存器、同步字符寄存器（2个）、数据位计数 器、奇/偶校验位检测器等。
8251发送器工作过程
◆ 8251异步通信旳发送： 发送器把发送数据寄存器旳数据组织成一帧字符信息，从TxD端逐 位发送出去, 即先发送起始位（“0”）, 再逐位发送字符数据位, 并 根据编程设定在字符数据位后发送校验位和停止位。 若发送器没有字符帧信息发送, 则发送“1”空闲位。
D7~D0：双向、三态数据线。 CLK：时钟信号, 输入。 RESET：复位信号, 输入, 高电平有效。 CS：片选信号, 输入, 低电平有效。 C/D：控制/数据端口选择输入线。（A0） RD , WR：读, 写选通信号, 输入, 低电平有效。
