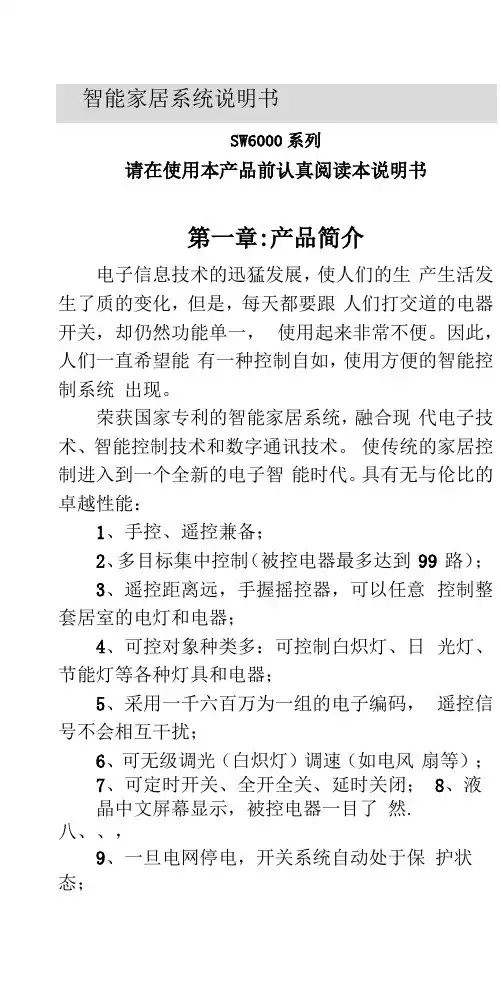

智能家居系统说明书SW6000系列请在使用本产品前认真阅读本说明书第一章:产品简介电子信息技术的迅猛发展，使人们的生产生活发生了质的变化，但是，每天都要跟人们打交道的电器开关，却仍然功能单一，使用起来非常不便。
因此，人们一直希望能有一种控制自如，使用方便的智能控制系统出现。
荣获国家专利的智能家居系统，融合现代电子技术、智能控制技术和数字通讯技术。
使传统的家居控制进入到一个全新的电子智能时代。
具有无与伦比的卓越性能：1、手控、遥控兼备；2、多目标集中控制（被控电器最多达到99路）；3、遥控距离远，手握摇控器，可以任意控制整套居室的电灯和电器；4、可控对象种类多：可控制白炽灯、日光灯、节能灯等各种灯具和电器；5、采用一千六百万为一组的电子编码，遥控信号不会相互干扰；6、可无级调光（白炽灯）调速（如电风扇等）；7、可定时开关、全开全关、延时关闭；8、液晶中文屏幕显示，被控电器一目了然；9、一旦电网停电，开关系统自动处于保护状态；10、可自行设定场景控制，轻触按键就可转换成理想的情景效果；11、可通过电话或网络实行远程控制,不管身在何处,家,触手可及。
12、可接驳各种安防终端,遇警自动报警第二章产品说明一、主遥控器(SKY06-99MW)开关调光延时登录确定返回清除全选.天线.登录头.LCD显示屏.开启键.调光键.前翻键.确认键.登录键.后翻键.关闭键.延时关闭键.返回键.0-9数字键.全选键.清除键二、中遥控器(SKY06-15MW)开调光延时关客厅２音 响自选２餐 厅客厅１电 视自选１厨 房客厅３饮水机自选３卫 浴卧室２卧室１卧室３.指示灯.开启键.调光键.登录头.灯选择键.关闭键.延时关键三、分遥控器(SKY06-3MW)调光.调光键.开启键.指示灯.登录头.开关选择键.延时关闭键延时开关.关闭键.天线四、单路智能开关（SW06-210W型和SW06-211W型）希格科技1 工作指示灯兼登录传输头2 开关手动按钮3 火线输入接线柱4 零线输入接线柱5 开关输出接线柱五、二路智能开关（SW06-220型）希格科技1 工作指示灯兼登录传输头2 一号开关手动按钮3 二号开关手动按钮4 火线输入接线柱5 零线输入接线柱6 二号开关输出接线柱7 一号开关输出接线柱六、三路智能开关（SW06-230W型）希格科技1 工作指示灯兼登录传输头2 一号开关手动按钮3 二号开关手动按钮4 三号开关手动按钮5 四号开关手动按钮6 火线输入接线柱7 零线输入接线柱8 四号开关输出接线柱9 三号开关输出接线柱10 二号开关输出接线柱11 一号开关输出接线柱七、智能插座（SW06-210CW）希格科技1 工作指示灯兼登录传输头2 开关手动按钮3 输出插座4 输入零线接线柱5 输入接地线接线柱6 输入火线接线柱第三章产品安装一智能开关的安装1、开关分单开关、双开关、三开关三种，只要将进出线按接线柱旁的标记（L为火线,N 为零线,其它为输出线）接好就可以了（注意：调光输出回路只能接入白炽灯或用于电风扇调速，如要接入其它灯具则不能使用调光开关）。
2、将开关用螺丝固定在墙盒上。
二智能插座的安装1、插座为单相三线，三线分别为火线（L）、零线(N)、接地线，按接线柱旁的标记接好。
2、将插座用螺丝固定在底盒上。
三遥控器电池的安装按住并往下拉开电池盒盖，给遥控器装上电池即可（总遥控器、中遥控器、分遥控器均分别使用12V电池一节）四、安装注意事项1、将开关底盒的障碍物进行处理，保证足够的安装空间。
2、将开关底盒清扫干净，以保证电子开关的工作环境。
3、电源线预留不宜过长，一般以15厘米为宜，保证安装不受阻隔。
4、请按照开关上标明的总电流和每路负载电流严格安装。
如接入的是白炽灯，可按标明的实际功率安装，如接入的是白炽灯以外的其它灯具（含节能灯、日光灯、射灯等），接入的功率必须乘以0.3的功率系数。
例如，二路开关总电流为10A，每路5A，总共接入白炽灯为2200W（10A×220V），接入其它灯具为660W（10A×220V×0.3），每路接入白炽灯为1100W（5A×220V），接入其它灯具为330W（5A ×220V×0.3）。
5、开关接线后，请将接线顺开关后背弯成90度，再将开关轻轻按入墙盒内，防止开关接线板直接受力而变形，影响安装效果。
6、开关面板的固定螺丝松紧要适度，过紧则会造成开关面板凹陷而影响安装美观。
注意：开关、插座接入时不能出现接线错误，安装接线时最好请专业电工操作，防止接线错误造成开关损坏或危及人身安全第四章登录设置当智能开关和插座出厂时，每个遥控器都有一个唯一的内部识别码。
为了使遥控器能实现对该开关或插座的控制，必须首先进行登录，登录就是把内部识别码读入到开关和插座中。
一、将开关、插座登录到大遥控器中操作方法如下：1、启动遥控器：操作任意键并适当保持（屏上显示“01-99开关序列表）；2、编辑开关名称：按▲键或▼键选择拟登录的开关编号→按确定键→按▼键选择开关名称菜单→确定→选择房间名→确定→选择电器名→确定（屏幕显示刚编辑的开关名称）；3、设定开关登录状态：将拟登录的开关、插座按键按住不放，该路灯具随即被打开，当开关发出“嘟-嘟”提示音(插座指示灯闪烁)时松开按键，该开关即进入了登录状态；4、登录：操作遥控器上的登录键(即按即松开)→开关如发出“嘟----”长声(插座指示灯熄灭重新亮起)即登录成功，也可操作遥控器开、关键实际检验是否登录成功。
如登录失败，请重复上述步骤；5、场景控制登录：当开关进入登录状态发出“嘟-嘟”提示音时,零火系列开关已打开的多路灯具同时进入登录状态,可同时登录在遥控器的同一开关编号或按键上, 单火系列开关可通过多次登录将多路开关同时登录在遥控器的同一开关编号或按键上。
此外,同一开关名称登录了第一组开关后，还可用同样的方法继续登录其他面板上的开关。
操作该开关编号(按键)时,所登录在该按键上的开关会同时得到控制。
对于调光开关,在登录前请调整好灯光亮度,登录后用遥控器开灯即可记忆登录时的亮度,这样就可以在不同的开关编号(按键)上根椐登录路数的多少与亮度来设置不同的灯光场景了。
二、将开关、插座登录到中遥控器中1、设定好开关登录状态（方法与主遥控器登录相同）；2、按住中遥控器0-14相应按键不放→当听到遥控器发出第二“嘀”声时松开手→开关如发出“嘟----”长声（插座指示灯熄灭重新亮起）即登录成功，也可操作遥控器开、关键实际检验是否登录成功。
如登录失败，请重复上述步骤；3、中遥控器“场景1、场景2、场景3”适合登录客厅和餐厅灯具,三个按键具有场景直接切换功能，即操作“场景1”，“场景2”与“场景3”所登录的开关会自动关闭，只保留“场景1”所登录的开关；操作“场景2”，场景1和场景3会自动关闭，只保留“场景2”所对应的开关，依次类推。
要关掉最后一个场景，请按当前对应的场景键，再按“关”或“延时”键。
场景控制登录方法与主遥控器相同。
三、将开关、插座登录到分遥控器中登录方法与中遥控器相同。
注意：多个遥控器可以登录同一路灯具，遥控器上的多个按键也可以登录同一路灯具。
四、删除开关登录如要使已登录的开关不接受遥控器控制，就必须删除开关登录。
方法是：零火系列按住需要删除的开关按键不放，该路灯具随即被打开，当开关发出的“嘟-嘟”声变得急促(插座指示灯由慢闪变成快闪)时，松开该按键再按下约一秒，该开关的登录码就已全部删除，不接受任何遥控器控制。
单火系列开关按住需要删除的开关按键不放，该路灯具随即被打开，直至“嘟-嘟”声消失，该路开关的登录码就已删除，但该开关其它路登录码仍然保留。
第五章使用操作一、手动开关操作1、开、关操作该产品采用轻触式开关，如需打开或关闭开关，轻轻按下相应的开关按键即可。
开关被打开时,该开关按键上的指示灯会熄灭,开关被关闭时,该开关按键上的指示灯会亮起。
2、调光操作零火调光开关按住调光开关按健不放，超过一秒钟后即可实现连续调光。
当灯光调到最亮时，如需继续调光，请松开按键再按，否则开关将会进入登录状态。
单火调光开关中间键为开、关、登录键,左键为“调亮”键,右键为“调暗键”,按住左、右键不放就可实现连续调光。
二、主遥控器操作1、打开、关闭开关总遥控器按任意键启动后,会自动开启01号灯具,请将01号登录本居室的常用灯具,如不需要该功能,请不要登录01号灯具。
当所控制的灯具在视界范围以内时，用0-9数字键直接键入开关的编号即可。
例如：如要打开1号开关，直接键入“01”；如要打开11号开关，直接键入“11”。
也可按▲键或▼键选择开关名称(含全选)→按开、关键，当所控制的灯具在视线以外时，请选择要打开的开关→按开、关键。
2、调光选择要调光的开关→按住调光键不放，可调光的开关即可实现连续循环调光。
3、延时关操作选择相应的开关→按延时键,系统在30秒后就会自动关闭当前的开关。
4、校准遥控器时间按确定键→按▼键选择“时间校准”菜单→按确定键进入时间校准操作,用0→9数字键输入当前的时间，时间格式为四位数，不足位用零补足，前两位表示小时，后两位表示分钟，采用24小时制。
如0930表示上午9点30分；2103表示下午9点03分。
输入完后按确定键。
5、定时开选择对应的开关→按确定键→按▼键选择“定时设置”菜单→按确定键→按▼键选择“设置定时开”菜单→按确定键进入定时开时间输入操作,用0→9数字键输入开关的打开时间，时间格式为四位数，不足位用零补足，前两位表示小时，后两位表示分钟，采用24小时制。
如0930表示上午9点30分；2103表示下午9点03分。
如时间输入错误,请按清除键清除,输入完后按确定键，此开关到了指定的时间就会定时开了。
6、定时关选择对应的开关→按确定键→按▼键选择“定时设置”菜单→按确定键→按▼键选择“设置定时关”菜单→按确定键进入定时关时间输入操作,用0→9数字键输入开关的关闭时间，时间格式为四位数，不足位用零补足，前两位表示小时，后两位表示分钟，采用24小时制。
如0930表示上午9点30分；2103表示下午9点03分。
输入完后按确定键，此开关到了指定的时间就会定时关了。
如果某电器每天需要设定多次定时开关,请将该电器在开关序列表中重复多次登录设定。
7、取消定时开选择对应的开关→按确定键→按▼键选择“定时设置”菜单→按确定键→按▼键选择“取消定时开”菜单→按确定键。
这时当前开关定时开设置就会被取消。
8、取消定时关选择对应的开关→按确定键→按▼键选择“定时设置”菜单→按确定键→按▼键选择“取消定时关”菜单，按确定键。
这时当前开关定时关设置就会被取消。
9、查询开关的工作状态选择对应的开关→按确定键→按▼键选择“开关状态”菜单→按确定键。
