武汉市华天电力自动化有限责任公司钳型接地电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一．注意 (6)二．简介 (6)三．规格 (7)1．系列型号 (7)2．量限及准确度 (7)3．技术规格 (8)四．钳表结构 (9)五．液晶显示 (9)1．液晶显示屏 (9)2．特殊符号说明 (10)3．显示示例 (10)六．功能速查表 (12)七．操作方法 (12)1．开机 (12)2．关机 (14)3．电阻测量 (14)4．电流测量 (15)5．数据锁定/解除/存储................. (15)防爆型产品，在危险场所内严禁拆卸和更换电池。
本钳表在测量时会有蜂鸣声，这是正常的。
测量导线电流不要超过本钳表的上量限。
长时间不用本钳表，请取出电池。
ETCR2000系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR2000系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
薄型传感器在狭窄处也可夹钳将电气设备·化工厂等多重接地的接地电阻测量变得更简单NEW无线适配器Z3210（选件，需另外购买）GENNECT Cross专用免费软件「GENNECT Cross」安装有Z3210时3年质保客户服务热线：400-920-6010网址：微信二维码微博二维码输电塔的多重接地Φ 32 mm22 mm20mm应用案例可在狭窄的缝隙间使用薄型传感器仅20mm 宽度，在狭窄处也可夹钳易于把握，轻松操作用2根手指即可打开传感器，轻松！测量值易于查看带有背光灯功能，在昏暗的场所也可清楚看到测量值。
传感器设计保证高精度传感器采用可抑制漏磁通的屏蔽设计，实现了高精度的测量和重复精度的提高。
存储编号可保存2000个数据可读取接地电阻值和电流值。
打开电源即可测量无需花费时间调零即可稳定的进行测量。
利用声音通知判定结果可进行接地电阻值、电流值的比较判定。
测量值不在HI 电平LO 电平的范围时，通过蜂鸣音进行通知。
多重接地的确认只需钳住即可完成。
报告PDF 钳形接地电阻测试仪可测量的多重接地系统（一根线多重接地）夹住测量对象的接地电阻Rx。
电流钳是由注入电压的传感器和测量电流的传感器构成的双重芯体。
1. 从注入电压的传感器向接地线注入电压根据一定的电压和所测得的电流，按下述公式计算出多重接地回路整体的电阻。
N 相N 相Rx R1R2・注入电压・测量电流1多重接地的接地极越多，则值越准确。
如果其中的接地极至少有1个为很小的值（例如反过来说，如果为很大的值（例：100Ω）10 Ω10 Ω15 Ω实测值测量原理实测示例使用专用免费软件GENNECT Cross，可进行测量结果的确认、管理、报告制作。
与在测量拍摄的照片或地图以及图纸联动，可在现场顺畅的管理数据。
MailCloudGENNECT Cross传送至专用免费软件GENNECT Cross详情扫一扫直接输入到Excel®表单 （计划于2021年版本升级时搭载此功能）打开Excel®文件，在选择了单元格的状态下待机。

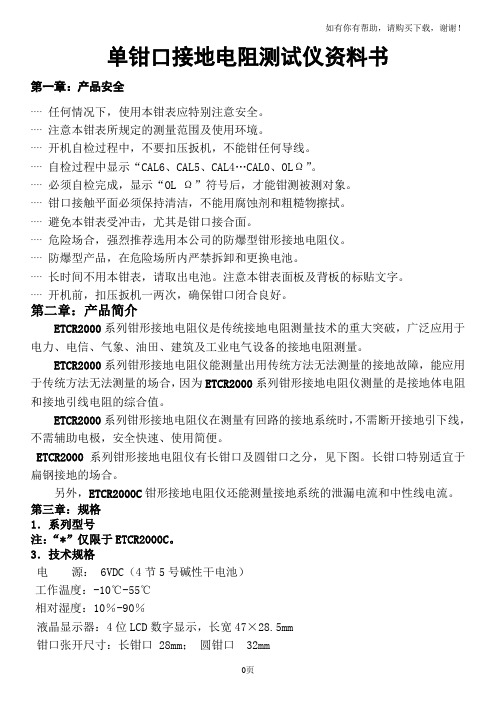

单钳口接地电阻测试仪资料书第一章：产品安全任何情况下，使用本钳表应特别注意安全。
注意本钳表所规定的测量范围及使用环境。
开机自检过程中，不要扣压扳机，不能钳任何导线。
自检过程中显示“CAL6、CAL5、CAL4…CAL0、OLΩ”。
必须自检完成，显示“OL Ω”符号后，才能钳测被测对象。
钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。
避免本钳表受冲击，尤其是钳口接合面。
危险场合，强烈推荐选用本公司的防爆型钳形接地电阻仪。
防爆型产品，在危险场所内严禁拆卸和更换电池。
长时间不用本钳表，请取出电池。
注意本钳表面板及背板的标贴文字。
开机前，扣压扳机一两次，确保钳口闭合良好。
第二章：产品简介ETCR2000系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR2000系列钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为ETCR2000系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。
ETCR2000系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
ETCR2000系列钳形接地电阻仪有长钳口及圆钳口之分，见下图。
长钳口特别适宜于扁钢接地的场合。
另外，ETCR2000C钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
第三章：规格1．系列型号注：“*”仅限于ETCR2000C。
3．技术规格电源： 6VDC（4节5号碱性干电池）工作温度：-10℃-55℃相对湿度：10％-90％液晶显示器：4位LCD数字显示，长宽47×28.5mm钳口张开尺寸：长钳口 28mm；圆钳口 32mm钳表质量(含电池)：长钳口1320g；圆钳口1120g钳表尺寸：长钳口长293mm、宽90mm、厚66mm圆钳口长260mm、宽90mm、厚66mm防爆产品的防爆标志：Exia Ⅱ BT3保护等级：双重绝缘外部磁场：＜40A/m外部电场：＜1V/m电阻测量频率：＞1KHz电阻测量最高分辨率：0.001Ω电阻测量范围：0.01-1000Ω电流测量范围：0.00-30.0A被测电流频率：45-65Hz可存储测量数据：50组电阻报警临界值设定范围：1-199Ω电流报警临界值设定范围：1-499mA第四章：钳表结构1. 液晶显示屏2. 扳机：控制钳口张合3. 钳口：长钳口65×32mm；圆钳口Φ32mm4. POWER键：开机/关机/*退出5. HOLD键：锁定/解除显示6. MODE键：功能模式切换键（电阻测量/电流测量/数据查阅）7. SET键：组合功能键（与MODE键组合实现：锁定/解除/存储/设定/查看/翻阅/清除数据）第五章：液晶显示1．液晶显示屏⑴. 报警符号⑵. 电池电压低符号⑶. 存储数据已满符号⑷. 数据查阅符号⑸. 2位存储数据组编号数字（6）. 杂讯信号7. 数据锁定符号8. 钳口张开符号9. 电阻小于0.01Ω符号10. 十进制小数点2．特殊符号说明⑴. 钳口张开符号，钳口处于张开状态时，该符号显示。
ETCR2000系列钳形接地电阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述2二、功能特点2三、产品规格41、型号说明：42、量限及准确度43、基本参数4四、外形结构5五、显示部分6六、使用方法7七、故障排除10八、注意事项11九、运输、贮存11十、售后服务12十一、附录12ETCRCR2000系列钳形接地电阻测试仪一、概述ETCR2000系列主要用于电力、电信、气象以及其它电气设备的接地电阻测量。
使用这种方法测量时，不用辅助电极，不存在布极误差。
重复测试时，结果的一致性非常好。
国家有关部门对钳形接地电阻测试仪与传统电压电流法对比试验的结果说明，它完全可取代传统的接地电阻测试方法，准确地测量出接地电阻。
在实际应用中，2000系列钳形接地电阻仪在各行各业，各种不同的使用环境中得到了广大客户的认同。
二、功能特点对比传统电压电流测试法，2000系列钳形接地电阻仪优越性能表现如下：1. 操作简便：只须将钳表的钳口钳绕被测接地线，即可从液晶屏上读出接地电阻值。
而传统电压电流测试法必须将接地线从接地系统中分离，同时还要将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。
2. 测量准确：传统电压电流测试法的准确度取决于辅助电极之间的位置，以及它们与接地体之间的相对位置。
另外，电压极电流极与接地体之间的土壤电阻率的不均匀性都会影响测量结果。
如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。
对于同一个接地体，不同的辅助电极位置，可能会使测量结果有一定程度的分散性。
从而影响测量的准确度。
不存在布极误差。
只要客户在测量时，先对本产品附带的测试环进行测量，如果读数准确，那么之后所测量的接地电阻值就是准确的。
3. 不受周围环境限制：传统电压电流测试法因为要设置两个有相对位置要求的辅助电极，所以对周围环境是有要求的，否则会影响测量的准确度。
而随着我国城市化的发展，有时被测接地体周围很难找到土壤，它们全被水泥所覆盖，何况还要找到满足相对位置要求的土壤，有时就更为困难。
目录一、仪器概述 (1)二、性能特点 (1)三、技术指标 (1)四、仪器测试的操作过程及功能说明 (2)1、测量原理框图及测试接线图 (2)2、测试操作步骤 (4)4、测试菜单详细解释 (6)5、测试过程中仪器自诊说明 (6)五、注意事项 (7)六、仪器测试参考接线图 (7)1、测量接地导通 (7)2、测量地网接地阻抗 (8)3、四极等距法测量土壤电阻率 (9)4、仪器的检定 (10)七、随机配件 (11)GR-Ⅱ大型地网接地电阻测试仪一、仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。
为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。
由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
GR-Ⅱ型大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。
本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。
测试电流最大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点1、测量的工频等效性好。
测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。
本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。
基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。
4、功能强大。
可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻,土壤电阻率。
ETCR3200双钳接地电阻测试仪说明书使用产品之前，请仔细阅读本说明书！武汉优利克电力设备有限公司Wuhan Ulke Power Equipment Co.,Ltd.目录一．简介 (1)二．技术规格 (2)三．仪表结构 (5)四．LCD显示器 (6)五．测量原理 (7)六．操作方法 (10)七．电池更换 (24)八．装箱单 (25)市场上最大口径的精密接地电阻测试仪：φ68mm ！抗干扰能力强、重复测试一致性好、精度高！！！一．简介ETCR3200双钳接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的，采用最新数字处理技术，精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻，大口径电流钳设计，可测量使用大型接地引下线的接地系统，可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值，并联接地测量时而无需断开任何并联接地电极，最大程度地提高测量的方便性。
导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强，确保长年测量的高精度、高稳定性和高可靠性。
其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流漏电流测量。
ETCR3200双钳接地电阻测试仪由主机、电流钳、监控软件、测试线、辅助接地棒、通讯线等组成。
主机超大LCD 显示，蓝屏背光，棒图指示，一目了然。
同时能存储100组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，自动关机，具有历史数据读取、查阅、保存、报表、打印等功能。
二．技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃----环境湿渡40%～60%＜80%----仪表工作电压9V±0.1V9V±1.5V----辅助接地电阻值＜100Ω＜30kΩrC、rP 干扰电压无＜20V----干扰电流无＜2A----测R时电极间距a＞5d a＞5d----测ρ时电极间距a＞20h a＞20h----2．一般规格功能二三四线法、选择法、双钳法测量接地电阻、土壤电阻率；接地电压、交流电压测量、交流电流漏电流测量电源DC9V(锌锰干电池R14S 1.5V6节，连续待机300小时)电流钳口径φ68mm量程选择法测量：0.00Ω～3000Ω双钳法测量：0.01Ω-100Ω二三四线法测量：0.00Ω～30.00kΩ土壤电阻率：0.00Ωm～9000kΩm直流电阻：0.00Ω～30.00kΩ接地电压：0.0V～100.0V交流电流：0.0mA～600A测量方式精密4线、3线法测量、简易2线、选择法、双钳法测量接地电阻测量方法二三四线法测量：变极法，测量电流20mA Max选择法测量：变极法，测量电流20mA Max双钳法测量：非接触互感测量法，测试电流1mA Max 土壤电阻率：四极法(温纳法)对地电压：平均值整流(P(S)-ES接口间)交流电流：钳形电流互感器测量测试频率128Hz/111Hz/105Hz/94Hz(AFC)短路测试电流AC20mA max开路测试电压AC40V max测试电压波形正弦波适合安规IEC61010-1(CATⅢ300V、CAT IV150V、污染度2)；IEC61010-031；IEC61557-1(接地电阻)；IEC61557-5(土壤电阻率)；JJG366-2004。
接地电阻测试指导书(电阻测试仪FR2000A)
1.测试工具
钳形接地电阻测试仪FR2000A+一台（如图1）；校验环一个（如图1）
图1
2.测试要求
接地电阻应小于等于4欧姆。
3.测试方法
3.1.开/关机
按电源键实现开/关机。
开机时仪表自动校准，开机完成后显示“0LΩ”（如图2），自动进入电阻测量模式，若没有正常开机自校准，仪器会显示“Er”符号，表示开机出错，常见开机出错原因出错原因有钳口没闭合良好、开机时嵌入导线等。
开机后5分钟后自动关机，在自动关机前仪表会闪烁显示30秒，再按下电源键会延开关机时间5分钟。
图2
3.2.电池电压检查
开机后，如果LCD显示电池电压低符号，表示电池电量不足，请及时更换电池。
电池电力充足才能保证测量的精度。
3.3.接地电阻测试
开机自检完成后，中间大数字显示“0LΩ”，即可进行电阻测量，如图3。
此时，扣压板机，打开钳口，钳住待测回路，读取电阻值，如图4。
测试前可以用随机配的检验环检验一下钳表是否正常。
检验环
有两个阻值分别为1Ω和10Ω，如图5，图6。
图3图4
图5图6
4.测试注意事项
4.1开机时，不能扣压扳机，不能张开钳口，不能钳任何导线。
4.2开机完成，显示“0LΩ”后，才能扣压扳机，打开钳口，钳被测导线。
4.3开机前，扣压扳机一两次，确保钳口闭合良好。
4.4开机时，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
4.5只有在电池电力充足的情况下才能保证测量的精度。
目录注意 (1)一．简介 (2)二．规格 (3)1．量程及准确度 (3)2．技术规格 (3)三．钳表结构 (5)四．液晶显示 (5)1．液晶显示屏 (5)2．特殊符号说明 (6)3．显示示例 (6)五．操作方法 (8)1．开机 (8)2．关机 (8)3．模式选择 (9)4.测试 (9)5．数据锁定/解除/存储 (10)6．数据查阅与数据清除 (10)7．报警功能设定和时间设置 (11)8．数据上传电脑 (12)9．监控软件 (12)六．测量原理 (13)1．电阻测量原理 (13)2．电流测量原理 (14)七．接地电阻测量方法 (14)1．多点接地系统 (14)2．有限点接地系统 (15)3．单点接地系统 (16)八．现场应用 (18)1．电力系统的应用 (18)2．电信系统的应用 (18)3．建筑物防雷接地系统的应用 (19)九．测量接地电阻的注意事项 (20)十．装箱单 (21)注意感谢您购买了本公司的高端多功能钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——遵守本手册所列出的操作注意事项。
◆任何情况下，使用本钳表应特别注意安全。
◆注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。
◆注意本钳表面板及背板的标贴文字。
◆开机前，扣压扳机一两次，确保钳口闭合良好。
◆开机时，不要扣压扳机，不能钳任何导线。
◆正常开机，显示“OLΩ”符号后，才能钳测被测对象。
◆钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。
◆避免本钳表受冲击，尤其是钳口接合面。
◆请注意防爆！危险场所严禁拆卸和更换电池。
◆本钳表在测量电阻时钳头会发出间歇的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。
◆测量导线电流不要超过本钳表的上量程。
◆测试电流越大，钳口吸合力越大。
◆长时间不用本钳表，请每月至少充电一次。
◆拆卸、校准、维修本钳表，必须由有授权资格的人员操作。
◆由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
钳形接地电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！——详细阅读手册。
——遵守本手册所列出的操作注意事项。
任何情况下，使用本钳表应特别注意安全。
注意本钳表所规定的测量范围及使用环境。
注意本钳表面板及背板的标贴文字。
钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。
避免本钳表受冲击，尤其是钳口接合面。
测量导线电流不要超过本钳表的上量限。
拆卸、校准、维修本钳表，必须由有授权资格的人员操作。
由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
目录一、引言 (4)二、概述 (4)三、主要特点 (4)四、主要技术指标 (5)五、面板功能简介 (6)六、测量原理及使用方法 (7)（1）、双钳法 (7)1、测量原理 (7)2、多极并联接地电阻的测量 (8)3、双钳法测独立接地体的方法 (9)（2）、地桩 (10)（3）、存储 (11)（4）、查看/删除 (11)（5）、保持 (11)七、注意事项 (11)一、引言高质量专业测试仪表HT5600双钳多功能接地电阻测试仪，该仪器用于接地电阻的测量，并在此基础上评价接地质量。
HT5600双钳多功能接地电阻测试仪是一种手持式的接地测量仪。
仪器配备有测试所必需的附件。
操作简单、直观，操作者只需要阅读说明书而不必参加专门的培训就能够操作。
二、概述优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。
接地电阻大小是接地系统品质优劣的评判依据。
精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。
HT5600双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
该仪器除了具有传统打辅助地极测接地电阻的功能外，还具备了无辅助地极测量的独特功能，改变了测试接地电阻传统的测量原理和手段：采用双钳口非接触测量技术无需打辅助地极，也无需将接地体与负载隔离，实现了在线测量。
在单点接地系统、干扰性强等条件下，可以采用打辅助地极的测量方式进行测量。
三、主要特点1．双钳法/地桩法双重测量方式：适合任意接地场所，多点或单点接地，都可正常测试；2．抗干扰能力强：自产生高频电流，从而过滤市电中50Hz、100Hz等谐波干扰电流，即使在500KV变电站环境下，也能精确测量；3．测量范围广、分辨率高：量程从0.01Ω～1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量；4．大钳口设计：钳口直径50mm（标准配置），满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制；5．大容量数据存储：可储存200组测量数据；6．操作简单，单人作业：全中文操作界面、体积小、重量轻，防爆便携箱，野外测量携带方便。
四、主要技术指标1．接地电阻测量范围：双钳法：0.01Ω~1000Ω地桩法：0.01Ω~1000Ω2．误差:双钳法：±2%±2个字地桩法：±1.5%±2个字3．最小分辨率：0.01Ω4．钳口尺寸：Φ50mm5．存储容量：200组数据6．工作温度：0ºC ~ + 50°C7．电源：8节5号镍氢充电电池或普通AA电池8．重量：0.8KG(含电池)9．尺寸：265mm×130mm×65mm五、面板功能简介1、按键功能本机共设七个按键，具体功能如下：“电源”：电源开关键；在开机后，5分钟不做任何操作会自动关机。
“双钳法▲”：在多点接地的接地网中，用这种方式进行测试；另外，在其它功能时，此键为向上光标或增加键。
“地桩法▼”：按此键采用打辅助地桩的方式测量接地电阻，另外，在其它功能时，此键为向下光标或减小键。
“”：光标左移键。
“”：光标右移键。
“测试”：在双钳法或地桩法测量时，按此键开始测量。
“确认”：按此键进入选定的功能。
2、测试端口（见图1所示）图1 面板接线柱该仪表与外界连接的接口有两组：双钳法使用上部的“接收”和“发射”两个航插；地桩法使用下部的“C2”、“P2”、“P1”和“C1”四个插孔。
充电插孔位于仪器的左下方，当仪表显示屏左上角的电量指示变低时，请用本公司配套的地阻仪专用充电器进行充电。
该充电器为智能充电器，当电池充满时，即充电器指示灯熄灭时，自动停止对电池进行充电，有效防止电池过充。
注意：仪表长期不用时，应定期对电池进行充电（如两个月），避免电池过度放电而损坏。
用普通电池时切勿充电。
六、测量原理及使用方法㈠、双钳法1、测量原理此方法的优点在于：一是操作简单。
可以在不断开待测设备电源，在其正常工作时进行测试，不必插入测量探头，也不必将被测电极分开，只需要双钳夹着接地导体就可以测出其接地电阻。
二是精度高。
其精度可以达到0.01Ω。
三是抗干扰能力强。
可以滤出各种工频谐波。
四是可以作为打地桩方式的补充。
在很多条件下（如房屋密集或铺满水泥的地区），很难甚至不可能采用打桩的方式对接地电阻的测量，使用双钳口测试原理，可以不用打接地桩进行测量。
该测量原理的唯一的不足是：不能够直接对单点接地系统的测量。
在单点接地系统中应慎用钳形地阻表。
其测量原理简述如下：本仪表配有两个钳口：电压钳和电流钳。
如图2所示，电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。
通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。
图2 测量原理2、多极并联接地电阻的测量对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。
如图3所示：图3 多点接地系统地阻的测量当用钳表将两个钳口钳入被测接地线上，两个钳口的间距为30cm左右，发射钳夹插入“发射”航插孔，接收钳夹插入“接收”航插孔，两航插孔不可互换，（如上图测量时），其等效电路见下图。
图4 等效电路则R T =Rx+ R0其中：R T：仪表测量出的值Rx：待测接地电阻R0：所有其它杆塔的接地电阻并联后的等效电阻。
虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。
因此，可以从工程角度有理由地假设R0=0。
这样，我们所测的电阻就应该是R X了，即R T≈Rx。
多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。
非接触测量法（即双钳法）是一种先进的测量技术，具有诸多优点。
不过，测试仪测得的电阻是包括被测接地电阻在内的整个回路的电阻。
使用中必须牢记这一点，以利对测量结果的分析。
注意：发射钳夹，接收钳夹不可互换。
3、双钳法测独立接地体的方法a、双钳法在测试过程中，一定要有一个有效的闭合回路。
解决的办法是找一个辅助接电极，将被测接地体与接地良好的辅助地（如自来水管等）用连接线连在一起，将二个钳口钳入连接线上，（图5所示）：二者间距30cm左右，此时按“双钳”键，进行双钳法测量界面，再按“测试”键直接显示测量结果。
测试独立接地体接地电阻时可根据不同的情况采用不同的测试方法。
b、当机房处于低楼层时（一、二层）可采用地桩测试方法，直接测出接地电阻。
c、机房处于较高楼层时，（二层以上），可采用“独立接地体”测试方法此种方法是基于将自来水管网的接地电阻理论上认为是零欧姆，但实际上是有电阻值的，此时测试分为二步：第一步，按“独立接地体”测试方法测出R A；第二步，单独在一楼将自来水管的接地电阻按“地桩”测试方法测出R B（此时自来水管看作独立接地体），（R A－R B）即为机房接地装置的实际接地电阻。
图5 独立接地体地阻测量d、双钳法测电阻时，如果测量值显示溢出，则说明被测电阻已超过本仪表的测量范围或说明钳口没有钳绕任何金属导体或被测接地线。
㈡、地桩法采用图6的连接方法。
此时按“地桩”键，进入地桩法测试界面。
再按“测试”键可更精确地测量出被测接地体的接地电阻值。
㈢、存储每次测量后，可存贮测量结果。
按左移键或右移键，将光标停在“存储”上，按“确认”键进入存储功能。
输入要存储或查看的目号，然后按“确认”即可存储，例如要将测量数据存储到第7组内，则将目号调整至007。
再按“确认”键，进行确认，即可完成存储。
如该目号已存有数据，则原数据被覆盖。
继续测试，按“确认”键，返回测试状态。
本机可存储200组数据。
㈣、查看/删除在双钳法和地桩法测试界面，将光标移到“返回”上，再按“确认”键，即右进入主菜单，再按“▲”“▼”键，选择“查看历史数据”或“删除历史数据”。
再按“确认”键，进入相应的功能。
按“”“”左右调整，按“▲”、“▼”调整数字，按“确认”键进行确认，即可查阅存储数值或删除存储的数值。
㈤、保持在双钳法，地桩法测试过程中，由于环境影响及外界干扰等因素，可能会出现数值不稳定的现象。
在双钳法、地桩法测试界面，当光标停留在“保持”上时可以按“确认”键对测量数值进行锁定，便于测量者进行记录和读取数值。
此时屏幕上“保持”变为“解除”，再按一下“确认”即可解除锁定功能。
七、注意事项1、钳口和主机为配套使用，出厂前已按要求配好。
为避免测量误差，本主机所配钳口不得用于其他主机上。
2、任何时候都要保护钳口铁芯接触面的清洁，被污染的钳口会降低仪表的测量准确度。
3、测试时，要保持钳口闭合良好，不可出现卡壳现象。
