臭氧发生器结构的多样性

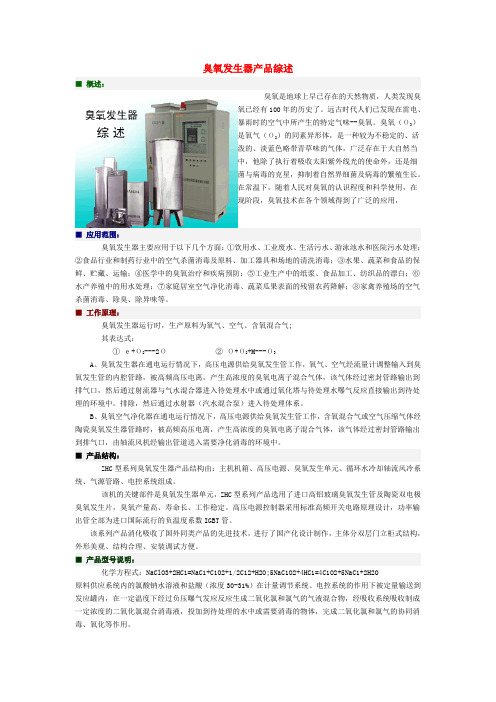

臭氧发生器产品综述■ 概述：臭氧是地球上早已存在的天然物质，人类发现臭氧已经有100年的历史了。

远古时代人们已发现在雷电、暴雨时的空气中所产生的特定气味--臭氧。

臭氧（Ο3）是氧气（Ο2）的同素异形体，是一种较为不稳定的、活泼的、淡蓝色略带青草味的气体，广泛存在于大自然当中，他除了执行着吸收太阳紫外线光的使命外，还是细菌与病毒的克星，抑制着自然界细菌及病毒的繁殖生长。

在常温下，随着人民对臭氧的认识程度和科学使用，在现阶段，臭氧技术在各个领域得到了广泛的应用，■ 应用范围：臭氧发生器主要应用于以下几个方面：①饮用水、工业废水、生活污水、游泳池水和医院污水处理；②食品行业和制药行业中的空气杀菌消毒及原料、加工器具和场地的清洗消毒；③水果、蔬菜和食品的保鲜、贮藏、运输；④医学中的臭氧治疗和疾病预防；⑤工业生产中的纸浆、食品加工、纺织品的漂白；⑥水产养殖中的用水处理；⑦家庭居室空气净化消毒、蔬菜瓜果表面的残留农药降解；⑧家禽养殖场的空气杀菌消毒、除臭、除异味等。

■ 工作原理：臭氧发生器运行时，生产原料为氧气、空气、含氧混合气;其表达式：①ｅ+Ο2---2Ο② Ο+Ο2+M---Ο3A、臭氧发生器在通电运行情况下，高压电源供给臭氧发生管工作，氧气、空气经流量计调整输入到臭氧发生管的内腔管路，被高频高压电离，产生高浓度的臭氧电离子混合气体，该气体经过密封管路输出到排气口，然后通过射流器与气水混合器进入待处理水中或通过氧化塔与待处理水嚗气反应直接输出到待处理的环境中。

排除，然后通过水射器（汽水混合泵）进入待处理体系。

B、臭氧空气净化器在通电运行情况下，高压电源供给臭氧发生管工作，含氧混合气或空气压缩气体经陶瓷臭氧发生器管路时，被高频高压电离，产生高浓度的臭氧电离子混合气体，该气体经过密封管路输出到排气口，由轴流风机经输出管道送入需要净化消毒的环境中。

■ 产品结构：ZHC型系列臭氧发生器产品结构由：主机机箱、高压电源、臭氧发生单元、循环水冷却轴流风冷系统、气源管路、电控系统组成。

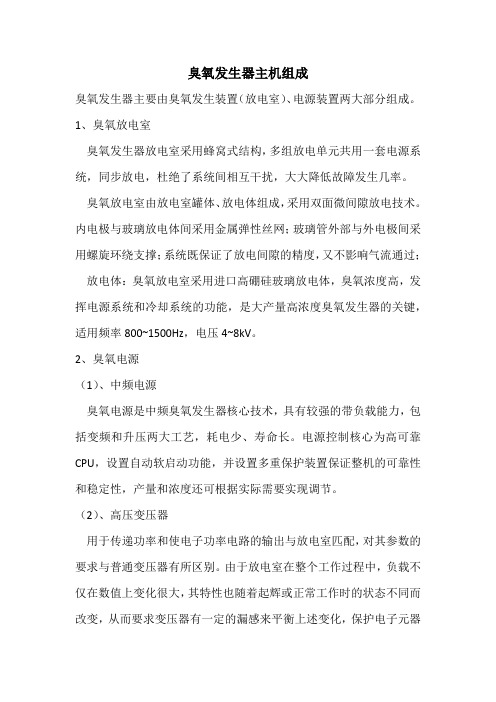

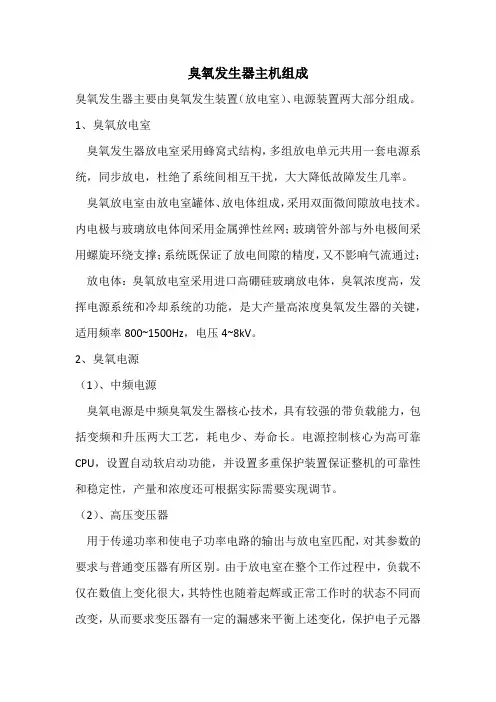

臭氧发生器主机组成臭氧发生器主要由臭氧发生装置（放电室）、电源装置两大部分组成。

1、臭氧放电室臭氧发生器放电室采用蜂窝式结构，多组放电单元共用一套电源系统，同步放电，杜绝了系统间相互干扰，大大降低故障发生几率。

臭氧放电室由放电室罐体、放电体组成，采用双面微间隙放电技术。

内电极与玻璃放电体间采用金属弹性丝网；玻璃管外部与外电极间采用螺旋环绕支撑；系统既保证了放电间隙的精度，又不影响气流通过；放电体：臭氧放电室采用进口高硼硅玻璃放电体，臭氧浓度高，发挥电源系统和冷却系统的功能，是大产量高浓度臭氧发生器的关键，适用频率800~1500Hz，电压4~8kV。

2、臭氧电源（1）、中频电源臭氧电源是中频臭氧发生器核心技术，具有较强的带负载能力，包括变频和升压两大工艺，耗电少、寿命长。

电源控制核心为高可靠CPU，设置自动软启动功能，并设置多重保护装置保证整机的可靠性和稳定性，产量和浓度还可根据实际需要实现调节。

（2）、高压变压器用于传递功率和使电子功率电路的输出与放电室匹配，对其参数的要求与普通变压器有所区别。

由于放电室在整个工作过程中，负载不仅在数值上变化很大，其特性也随着起辉或正常工作时的状态不同而改变，从而要求变压器有一定的漏感来平衡上述变化，保护电子元器件。

同时，漏感又容易引起电路损耗和换向时产生瞬时高电压，因此需要根据负载的情况选择其大小。

3、电抗器电抗器也是臭氧电源系统的核心部分之一。

它可以改变电压电流的相位，对于臭氧发生器的产能效率有着极大的影响。

一般情况下，放电面积改变、放电间距、电介质的介电系数、气隙电容等的参数改变都会对电压电流相位有一点的影响。

为提高系统的功率因数，改变放电特性，必须配置相应参数的电抗器。

4、其他附件其他附件包括必要的检测及调节装置，包括单向阀、空气减压阀、气体流量计、压力表、温度表、调节阀门等。

5、冷却装置冷却装置的作用是使进入放电室的冷却水和放电气源保持在相对恒定的温度范围内。

臭氧发生器概述臭氧发生器概述臭氧发生器是用于制取臭氧的设备装置;臭氧易于分解无法储存需现场制取现场使用但是在特殊的情况下是可以进行短暂时间的储存,凡是能用到臭氧的场所均需使用臭氧发生器;臭氧发生器在自来水,污水,工业氧化,空间灭菌等领域广泛应用;臭氧是世界公认的广谱高效杀菌消毒剂;采用空气或氧气为原料利用高频高压放电产生臭氧;臭氧比氧分子多了一活泼的氧原子臭氧,化学性质特别活泼,是一种强氧化剂,在一定浓度下可迅速杀灭空气中的细菌;没有任何有毒残留,不会形成二次污染,被誉为“最清洁的氧化剂和消毒剂”;臭氧发生器分类按臭氧产生的方式划分,目前的臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式;1高压放电式发生器该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧;这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大单机可达1Kg/h 等优点,所以是国内外相关行业使用最广泛的臭氧发生器;在高压放电式臭氧发生器中又分为以下几种类型：1、按发生器的高压电频率划分,有工频50-60Hz、中频400-1000Hz和高频＞1000Hz三种;工频发生器由于体积大、功耗高等缺点,目前已基本退出市场;中、高频发生器具有体积小、功耗低、臭氧产量大等优点,是现在最常用的产品;2、按使用的气体原料划分,有氧气型和空气型两种;氧气型通常是由氧气瓶或制氧机供应氧气;空气型通常是使用洁净干燥的压缩空气作为原料;由于臭氧是靠氧气来产生的,而空气中氧气的含量只有21%,所以空气型发生器产生的臭氧浓度相对较低,而瓶装或制氧机的氧气纯度都在90%以上,所以氧气型发生器的臭氧浓度较高;3、按冷却方式划分,有水冷型和风冷型;臭氧发生器工作时会产生大量的热能,需要冷却,否则臭氧会因高温而边产生边分解;水冷型发生器冷却效果好,工作稳定,臭氧无衰减,并能长时间连续工作,但结构复杂,成本稍高;风冷型冷却效果不够理想,臭氧衰减明显;总体性能稳定的高性能臭氧发生器通常都是水冷式的;风冷一般只用于臭氧产量较小的中低档臭氧发生器;在选用发生器时,应尽量选用水冷型的;4、按介电材料划分,常见的有石英管玻璃的一种、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型;目前使用各类介电材料制造的臭氧发生器市场上均有销售,其性能各有不同,玻璃介电体成本低性能稳是人工制造臭氧使用最早的材料之一,但机械强度差;陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制;搪瓷是一种新型介电材料,介质和电极于一体机械强度高、可精密加工精度较高,在大中型臭氧发生器中广泛使用,但制造成本较高;5、按臭氧发生器结构划分,有间隙放电式DBD和开放式两种;间隙放电式的结构特点是臭氧在内外电极区间的间隙内产生臭氧,臭氧能够集中收集输出使用其浓度较高,如用于水处理;开放式发生器的电极是裸露在空气中的,所产生的臭氧直接扩散到空气中,因臭氧浓度较低通常只用于较小空间的空气灭菌或某些小型物品表面消毒;间隙放电式发生器可代替开放式发生器使用;但间隙放电式臭氧发生器成本远高于开放式;2紫外线式臭氧发生器该类臭氧发生器是使用特定波长185mm的紫外线照射氧分子,使氧分子分解而产生臭氧;由于紫外线灯管体积大、臭氧产量低、使用寿命短,所以这种发生器使用范围较窄,常见于消毒碗柜上使用;3电解式发生器该类臭氧发生器通常是通过电解纯净水而产生臭氧;这种发生器能制取高浓度的臭氧水,制造成本低,使用和维修简单;但由于有臭氧产量无法做大、电极使用寿命短、臭氧不容易收集等方面的缺点,其用途范围受到限制;目前这种发生器只是在一些特定的小型设备上或某些特定场所内使用,不具备取代高压放电式发生器的条件;臭氧浓度与作用臭氧为混合气体其浓度通常按质量比和体积比来表示;质量比是指单位体积内混合气体中含有多少质量的臭氧,常用单位mg/L或g/m3等表示;体积比是指单位体积内臭氧所占的体积含量或百分比含量,使用百分比表示如2%、5%、12%等;卫生行业常用ppm表示臭氧浓度,即每立方臭氧混合气体中臭氧占该体积的百万分之一为1ppm;臭氧浓度是衡量臭氧发生器技术含量和性能的重要指标;同等的工况条件下臭氧输出浓度越高其品质度就越高;影响臭氧浓度的主要因素有1、臭氧发生器的结构和加工精度；2、冷却方式和条件；3、驱动电压和驱动频率；4、介电体材料；5、原料气体中氧的含量及结净和干燥度;臭氧产量是指臭氧发生器单位时间内臭氧的产出量；臭氧浓度数值与进入臭氧发生器总气量数值的乘积即为臭氧产量；通常使用mg/h,g/h,kg/h这些单位表示;臭氧发生器标准中规定臭氧发生器规格型号使用臭氧产量表示和区分;小型臭氧发生器使用g/h为单位,大型臭氧发生器使用kg/h为单位区分规格的大小;臭氧发生器选型臭氧发生器选型非常重要应从以下几个方面进行选型：1.确定臭氧发生器的型号即臭氧产量;采购臭氧发生器时首先要确定其使用用途,是用于空气灭菌除味还用于水处理;用于空气处理时可选择低浓度经济型的开放式臭氧发生器,它包括有气源开放式和无气源开放式两种最好选有气源机型;该类臭氧发生器结构简单价格低廉,但工作时温度和湿度影响臭氧发生量;上述开放式臭氧发生器属最简单的臭氧装置,对于要求高的场所空气处理也应选择高浓度臭氧发生器;空气处理时按20-50mg/m3标准投放,食品药品行业选高值;可根具空间大小换算即得出臭氧的总用量即臭氧发生器产量;用于水处理时必须选购高浓度臭氧发生器臭氧浓度大于12mg/L,低浓度臭氧处理水是无效的;高浓度臭氧发生器为标准配置含气源及气源处理装置和臭氧发生装置;小型的可设计成一体式机型产量在5-200g/h间,大中型臭氧发生器基本以机组形式存在;2.鉴别臭氧发生器的品质;臭氧发生器品质的优劣可从制造材料、系统配置、冷却方式、工作频率、控制方式、臭氧浓度、气源和电能消耗指标等多方面鉴别;优质的臭氧发生器应是高介电材料制造、标准配置含气源和净化装置、双电极冷却、高频驱动、智能控制、高臭氧浓度输出、低电耗和低气源消耗;3.性价比;优质的臭氧发生器从设计到配置及制造材料均按其标准进行,成本远高于低档发生器和低配置发生器;但优质臭氧发生器性能非常稳定,臭氧浓度和产量不受环境因素影响;而低配置臭氧发生器工作时受环境影响较大,温度和湿度的增加可使臭氧产量和浓度大幅度下降,影响处理效果;选购时应对其售价和性能进行综合比评;4.防止误区;A.了解臭氧发生器是否含气源,含气源发生器和不含气源发生器造价相差很大;如果通过价格优势采购了无气源的臭氧发生器,你还需自配气源装置最终可能要多花钱;B.了解发生器的结构形式,是否可以连续运行,臭氧输出浓度等指标;例如需要一台臭氧发生器用于净水处理,若误选了开放式臭氧发生器那是无法使用的;D确认臭氧发生器额定标注产量,是使用空气源标注的还是使用氧气源时标注的产量;因为臭氧发生器使用氧气源时臭氧产量比使用空气源时大一倍,两者的造价相差近一倍;选购臭氧发生器时供求双方应全方位沟通避免走入误区,切勿以价格为主要参考依据衡量臭氧发生器;5.备用机;对于连续工作不许停机的场所,选购臭氧发生器时应有备用机;按两用一备,一用一备的原则购置;备用机组主要在设备维护或修理过程中交替使用,避免停机维护影响正常生产;臭氧发生器设计要点1.使用高介电常数的材料制造电极,提高加工精度;2.改善冷却条件,采用水冷或双极冷却;3.降低气源露点,提高气源洁净度;4.提高臭氧电源的驱动频率,降低电耗;5.采用智能控制,并对运行工况再线监测;臭氧发生器气源臭氧发生器常用的气源大体可分为下列几种：1干燥空气气源--无油的压缩空气经过冷却、干燥、过滤处理后作为原料气使用；2富氧气源--无油压缩空气经过冷干处理送入PSA空分系统将氮气和氧气分离,并将氧气收集作为原料气此原料气含有惰性气体和二氧化碳及少量氮气,并非纯氧气所以称为富氧源；3工业氧气源--通常使用瓶装工业氧气大多适用于小型臭氧发生器；4液氧--液态氧经过汽化器汽化减压后送入臭氧发生器作为原料气常用于大型臭氧发生器;施工、安装要点1臭氧发生器必须安装在制水车间和灌装车间之外尤其严禁安装在狭小、潮湿的制水或灌装车间,保持发生器工作环境通风及空气干燥,该空间必须安装排风扇;2臭氧发生器安装位置应高于地面以上,有条件时可高于贮水罐1～2m;臭氧输送管路和单向阀必须高于贮水罐1～2m;3具体产品的施工安装要点需详见企业样本;相关标准1产品标准环境保护产品技术要求臭氧发生器HJ/T 264-2006臭氧发生器CJ/T2工程标准生活饮用水卫生标准GB 5749-2006建筑给水排水设计规范GB 50015-2003二次供水设施卫生规范 GB 17051-1997建筑给水排水及采暖工程施工质量验收规范GB 50242-2002气液混合方式从目前世界的臭氧技术产业来看,以水处理的杀菌净化为主要市场,而水净化臭氧装置包括臭氧源与气水混合装置两部分;臭氧发生器应提供足够浓度与产量的臭氧,混合装置以高效率使臭氧溶解在水中,即达到一定的臭氧溶解度;因此,一台好的臭氧发生器必须要有优良的气水混合装置,使臭氧能高效地和水混合,使水中的臭氧溶解度能满足完全杀菌;几种常见的混合装置比较：１传统的曝气法---历史悠久的传统混合方法;布气板法、鼓泡塔法同理运行方式---气水顺流、逆流或多级串联交迭逆顺流,连续运行或间断批量运行;优点：能耗较低;缺点：喷头堵塞时布气不均匀,混合差,需要大型空压机和昂贵的氧化反应塔;2着名的文丘里射流混合法---安全、高效的混合方法;运行方式---气水强制混合;优点：投资少,混合好,接触时间短,经射流混合器后臭氧在水中的臭氧浓度可为曝气法的数倍;3气液强力混合腔---安全、节能、效率极高的混合方法,是在文丘里射流混合器基础上改进的升级产品;运行方式---充分利用水的紊流产生较大的负压,将臭氧吸入,在混合腔内产生涡流、旋转并相互碰撞;经实际使用证明,一级臭氧吸收率达90%以上,在相同臭氧发生系统的情况下,水中的臭氧溶解度为文丘里射流混合器的2倍左右;气液强力混合腔外体采用304不锈钢制作,内腔采用316不锈钢和部分耐臭氧ABS材料制作,SSLW系列内腔采用不锈钢和耐臭氧PVDF材料制作,产品坚固耐用,无机械故障免维修,运行安装方便,为目前投资最少,混合效果最好的设备;处理较大水量需定做;下表尺寸可能会有适当变动;4气液混合泵---安全、效率极高的混合方法气液混合泵的吸入口可以利用负压作用吸入气体,高速旋转的泵叶轮将液体与气体混合搅拌,由于泵内的加压混合,气体与液体充分溶解,溶解效率高;一台气液混合泵即可进行气液吸引、混合、溶解并直接将高度溶解液送至使用点;来源：水博网工业水处理：iwt1981长按左侧二维码关注膜生物反应器MBR技术培训第二期2016年9月12—14日,北京●培训内容：MBR基础理论、现状与未来发展方向；MBR工程设计及应用；MBR工艺技术设计；MBR工艺技术研发；膜产品评价、膜污染清洗与控制；MBR工程应用案例；平板MBR若干问题的探讨；平板陶瓷膜MBR工程案例分析●培训对象：从事MBR生产、设计及工程施工的单位,在企业、大专院校或科研院所的从事相关方面课题工作的研究人员与技术人员等；市政设计院、研究院的设计人员；水处理工程公司技术、研发人员及高级管理者；石油化工、电力冶金、食品医药、市政水务等行业MBR项目运行维护人员;。

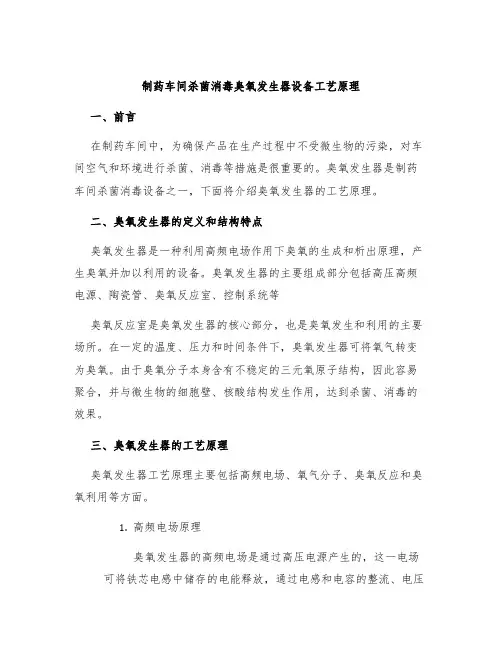

制药车间杀菌消毒臭氧发生器设备工艺原理一、前言在制药车间中，为确保产品在生产过程中不受微生物的污染，对车间空气和环境进行杀菌、消毒等措施是很重要的。

臭氧发生器是制药车间杀菌消毒设备之一，下面将介绍臭氧发生器的工艺原理。

二、臭氧发生器的定义和结构特点臭氧发生器是一种利用高频电场作用下臭氧的生成和析出原理，产生臭氧并加以利用的设备。

臭氧发生器的主要组成部分包括高压高频电源、陶瓷管、臭氧反应室、控制系统等臭氧反应室是臭氧发生器的核心部分，也是臭氧发生和利用的主要场所。

在一定的温度、压力和时间条件下，臭氧发生器可将氧气转变为臭氧。

由于臭氧分子本身含有不稳定的三元氧原子结构，因此容易聚合，并与微生物的细胞壁、核酸结构发生作用，达到杀菌、消毒的效果。

三、臭氧发生器的工艺原理臭氧发生器工艺原理主要包括高频电场、氧气分子、臭氧反应和臭氧利用等方面。

1.高频电场原理臭氧发生器的高频电场是通过高压电源产生的，这一电场可将铁芯电感中储存的电能释放，通过电感和电容的整流、电压升高和二次诱导等过程，使氧分子发生高度电离，进而形成臭氧分子。

2.氧气分子原理臭氧发生器利用空气中的氧气分子进行臭氧的制备，其中氧分子在臭氧反应室中经过电离和诱导后，转化为带有三元氧原子结构的臭氧分子。

正常的氧分子是由两个氧原子结合而成，而臭氧分子则是由三个氧原子结合而成。

3.臭氧反应原理在臭氧反应室中，当经过高压高频电场的氧分子被电离成带正电荷的氧分子后，它们会继续在电场中移动，直到发生撞击反应，形成具有极强氧化性和消毒能力的臭氧分子。

臭氧分子的致死作用主要是通过其对微生物细胞的氧化破坏作用而实现。

4.臭氧利用原理臭氧反应过程中产生的臭氧分子要被发挥其杀菌、消毒作用，则需要进一步对其进行利用。

臭氧分子在杀菌和消毒过程中与微生物细胞壁和核酸等物质接触后，能够对其产生氧化作用，破坏其细胞壁和核酸结构，以达到杀菌、消毒的目的。

在车间空气杀菌消毒过程中，臭氧发生器通常应用于空气净化、杀菌消毒、除臭等方面。

臭氧发生器结构
臭氧发生器是一种设备，用于产生臭氧（O3），通常用于水处理、空气净化和其他应用。

下面是典型的臭氧发生器的主要结构组件：
1.臭氧产生器单元：这是臭氧发生器的核心部分，包括电极和反应室。

电极一般采用金属或陶瓷材料，通过电解水或电击空气等方式产生臭氧。

反应室是臭氧生成的空间，其中进行了臭氧生成的化学反应。

2.电源装置：臭氧发生器需要电源来提供电能以激发电极，促使臭氧生成反应。

这通常包括一个高电压变压器或电子电源供应单元。

3.冷却系统：由于臭氧生成通常伴随着反应释放的热量，因此臭氧发生器通常需要冷却系统来维持适宜的温度。

这可以包括风扇、散热片或冷却液循环系统。

4.臭氧释放和分配系统：产生的臭氧需要被释放到目标处理区域，因此臭氧发生器通常包括释放和分配系统，如管道、喷嘴或其他传送装置，将臭氧输送到需要的地方。

5.控制系统：臭氧发生器通常配备了控制系统，用于监测和调节臭氧产生的参数，如电流、电压、臭氧浓度和产生速率。

这可以通过传感器和控制面板实现。

6.安全装置：由于臭氧是一种具有氧化性的气体，可能对人体有害，臭氧发生器通常配备了安全装置，如泄漏检测器和紧急停机按钮，以确保操作的安全。

7.过滤系统：有些应用需要同时去除一些有害气体和杂质，因此臭氧发生器可能包括附加的过滤系统，以确保经过处理的气体或液体是纯净的。

这些组件构成了一台典型的臭氧发生器的结构。

不同类型的臭氧发生器可能会在结构上略有不同，以适应不同的应用需求，但通常包含上述核心组件。

臭氧发生器的工作原理基于电离和分解氧气产生臭氧，这种臭氧能够用于杀菌、去除异味、净化水和空气等多种应用。

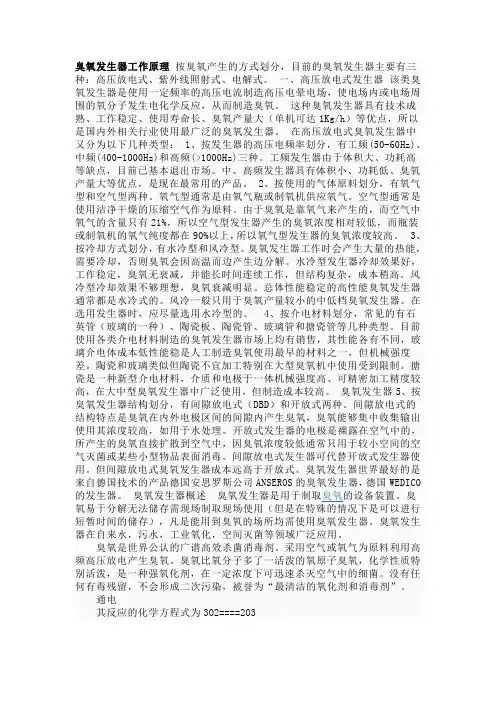

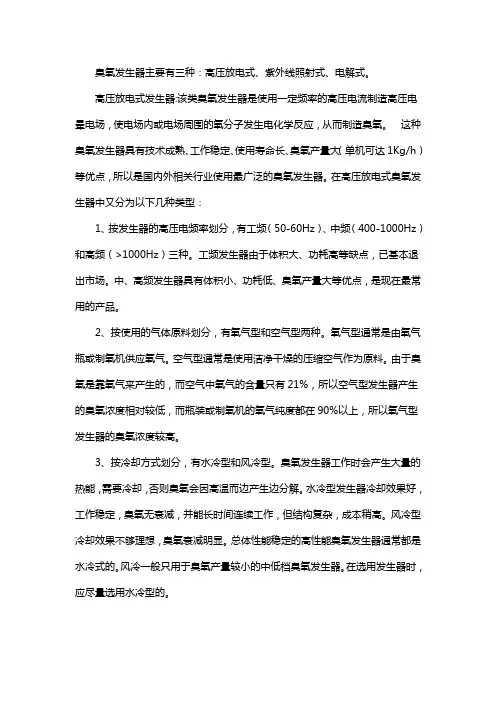

臭氧发生器工作原理按臭氧产生的方式划分，目前的臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。

一、高压放电式发生器该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。

这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。

在高压放电式臭氧发生器中又分为以下几种类型： 1、按发生器的高压电频率划分，有工频(50-60Hz)、中频(400-1000Hz)和高频(>1000Hz)三种。

工频发生器由于体积大、功耗高等缺点，目前已基本退出市场。

中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。

2、按使用的气体原料划分，有氧气型和空气型两种。

氧气型通常是由氧气瓶或制氧机供应氧气。

空气型通常是使用洁净干燥的压缩空气作为原料。

由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。

3、按冷却方式划分，有水冷型和风冷型。

臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。

水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。

风冷型冷却效果不够理想，臭氧衰减明显。

总体性能稳定的高性能臭氧发生器通常都是水冷式的。

风冷一般只用于臭氧产量较小的中低档臭氧发生器。

在选用发生器时，应尽量选用水冷型的。

4、按介电材料划分，常见的有石英管（玻璃的一种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型。

目前使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是人工制造臭氧使用最早的材料之一，但机械强度差。

陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。

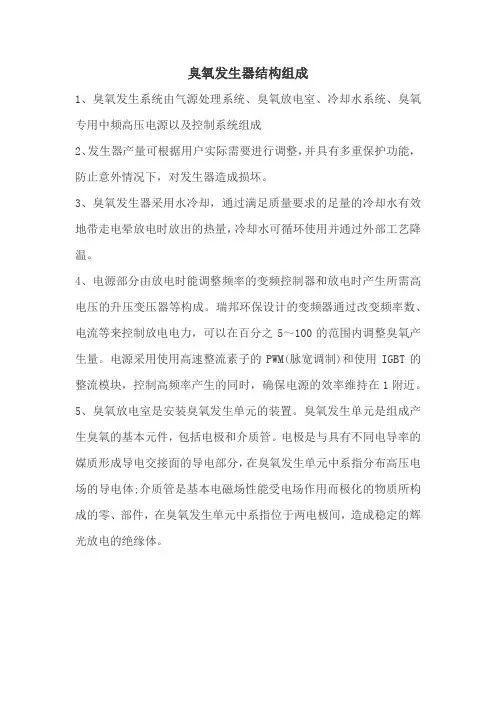

臭氧发生器结构组成
1、臭氧发生系统由气源处理系统、臭氧放电室、冷却水系统、臭氧专用中频高压电源以及控制系统组成
2、发生器产量可根据用户实际需要进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。

3、臭氧发生器采用水冷却，通过满足质量要求的足量的冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温。

4、电源部分由放电时能调整频率的变频控制器和放电时产生所需高电压的升压变压器等构成。

瑞邦环保设计的变频器通过改变频率数、电流等来控制放电电力，可以在百分之5～100的范围内调整臭氧产生量。

电源采用使用高速整流素子的PWM(脉宽调制)和使用IGBT的整流模块，控制高频率产生的同时，确保电源的效率维持在1附近。

5、臭氧放电室是安装臭氧发生单元的装置。

臭氧发生单元是组成产生臭氧的基本元件，包括电极和介质管。

电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体;介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘体。

臭氧发生器选用技术指南
一、臭氧发生器的选择原则
1. 确定臭氧发生器的功率：臭氧发生器的功率是根据您的应用场所的使用密度、污染源强度和排气口等等的多种因素来确定的，同时应考
虑未来可能会发生的变化因素。

2. 选择合适的结构类型：臭氧发生器常见的结构有室外机架式、室内空气处理器型等。

按照您的应用场所不同的尺寸和空气流动的特点，
应选择最合适的类型。

3. 查看控制系统的设计：臭氧发生器的控制系统是一个重要的因素，判断控制系统的优劣，可以从几个方面来考虑：是否有完善的安全保
护措施，指令操作是否简单方便，控制柜的性能等。

4. 选择质量有保证的设备：选择时应选择国家质量标准高、售后服务好的设备，尽量避免假冒和劣质的产品。

二、臭氧发生器的工作原理
1. 臭氧发生器是一种用于降低空气中有毒有害有臭气体的气体处理设备，其工作原理是将一定浓度的臭氧气体加入到固体污染物的流体中，当臭氧气体联合固体污染物后产生一定的化学变化，使污染物的污染特性
发生改变，从而使其中毒害等污染物达到规定的安全指标范围。

2. 臭氧发生器的工作主要分成三个过程：①气源的准备；②氧气和氮气的调控；③臭氧。

臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。

高压放电式发生器:该类臭氧发生器是使用一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，从而制造臭氧。

这种臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大（单机可达1Kg/h）等优点，所以是国内外相关行业使用最广泛的臭氧发生器。

在高压放电式臭氧发生器中又分为以下几种类型：1、按发生器的高压电频率划分，有工频（50-60Hz）、中频（400-1000Hz）和高频（>1000Hz）三种。

工频发生器由于体积大、功耗高等缺点，已基本退出市场。

中、高频发生器具有体积小、功耗低、臭氧产量大等优点，是现在最常用的产品。

2、按使用的气体原料划分，有氧气型和空气型两种。

氧气型通常是由氧气瓶或制氧机供应氧气。

空气型通常是使用洁净干燥的压缩空气作为原料。

由于臭氧是靠氧气来产生的，而空气中氧气的含量只有21%，所以空气型发生器产生的臭氧浓度相对较低，而瓶装或制氧机的氧气纯度都在90%以上，所以氧气型发生器的臭氧浓度较高。

3、按冷却方式划分，有水冷型和风冷型。

臭氧发生器工作时会产生大量的热能，需要冷却，否则臭氧会因高温而边产生边分解。

水冷型发生器冷却效果好，工作稳定，臭氧无衰减，并能长时间连续工作，但结构复杂，成本稍高。

风冷型冷却效果不够理想，臭氧衰减明显。

总体性能稳定的高性能臭氧发生器通常都是水冷式的。

风冷一般只用于臭氧产量较小的中低档臭氧发生器。

在选用发生器时，应尽量选用水冷型的。

4、按介电材料划分，常见的有石英管（玻璃的一种）、陶瓷板、陶瓷管、玻璃管和搪瓷管等几种类型。

使用各类介电材料制造的臭氧发生器市场上均有销售，其性能各有不同，玻璃介电体成本低性能稳是人工制造臭氧使用最早的材料之一，但机械强度差。

陶瓷和玻璃类似但陶瓷不宜加工特别在大型臭氧机中使用受到限制。

搪瓷是一种新型介电材料，介质和电极于一体机械强度高、可精密加工精度较高，在大中型臭氧发生器中广泛使用，但制造成本较高。
