中考物理电学计算题压轴题专题复习

  • 格式：docx
  • 大小：1.37 MB
  • 文档页数：50

下载文档原格式

  / 50

合集下载

2020-2021中考物理—电路类问题的综合压轴题专题复习及详细答案

2020-2021中考物理—电路类问题的综合压轴题专题复习及详细答案

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。

当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。

根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。

故选D 。

2．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。

闭合开关S ，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R可得电阻箱2R 的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。

中考物理电学压轴题精选(含答案)

中考物理电学压轴题精选(含答案)

实用文档1电学压轴题1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。

已知U ∶U '＝7∶5，I ∶I '＝2∶1。

不考虑灯丝电阻RL 的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

abA S 2图31S 1 R 0LRP实用文档2图254 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

中考物理压轴题大揭秘专题专题15变化及取值范围类电学综合计算含解析

中考物理压轴题大揭秘专题专题15变化及取值范围类电学综合计算含解析

专题15变化及取值范围类电学综合计算考点01：极值类电学综合计算题：此考点通常是题目中给出了若干已知电学物理量,同时对某些物理量进行了限定,如要求灯泡两端电压不超过额定电压或给出电流表或电压表的量程,或者给出了变阻器的规格,要求在保证电路安全的这些限定条件下,求某个物理量的最大值或最小值。

【易错警示】此考点应注意：无论求哪个物理量的最大值或最小值均必须保证电路安全,即不能损坏电表,也不能损坏灯泡及滑动变阻器,然后才能利用题中给出的已知条件去求解某个物理量的极值；另外应注意在题中给出多个条件时,必须注意分析隐藏的条件,避免“顾此失彼”如电路中给出了电流表的量程、变阻器的规格,在串联电路中当从最大电流入手去求解某个物理量时还要考虑所求电流是否超过了灯泡的额定电流；如果给了多个用电器的额定电压,若并联应注意通常以额定电压较小的电压值为电源电压。

例1：（2020唐山路北区一模）如图所示的电路中,电源电压为18V且保持不变,电阻R1的阻值为10Ω,滑动变阻器R2上标有“200Ω、1A”字样,电压表有“0—3V和0—15”两个量程,电流表有“0—0.6A和0—3A”两个量程。

（1）闭合开关将滑片移到某一位置时,电流的大小为0.5A,求R1的功率和电压表的示数。

（2）若用电阻R3来替换R1选择适当的电表量程,调节滑动变阻器滑片,使电压表的示数变化最大,在保证安全的情况下,则满足要求的R3的最大值和最小值各多大。

【答案】（1）13V（2）40Ω,18Ω。

【解析】由电路图可知,两个电阻串联,电压表测R2两端电压,R1的功率P1=I12R1=（0.5A）2×10Ω=2.5W；此时U1=I1R1=0.5A×10Ω=5V,所以U2=U—U1=18V—5V=13V。

（2）用电阻R3来替换R1,要使电压表示数变化最大,电压表应选0—15V量程,当电流表量程为0—0.6A时,最大电流为0.6A,滑动变阻器阻值为0,R3的最小值R3小=U/I=18V/0.6A=30Ω,电压表为15V时,滑动变阻器的最大值为200Ω,此时I2=U2/R2=15V/200Ω=0.075A,因为串联,I2=I3,则R3的最大值R3大=U3/I3=3V/0.075A=40Ω,当电流表选择0—3A量程时,最大电流为1A,R3的最小电阻R3小=U/I=18V/1A=18Ω；综合上述满足要求的R3的最大值为40Ω,最小值为18Ω。

中考物理电学计算压轴题替换电阻类总汇

中考物理电学计算压轴题替换电阻类总汇

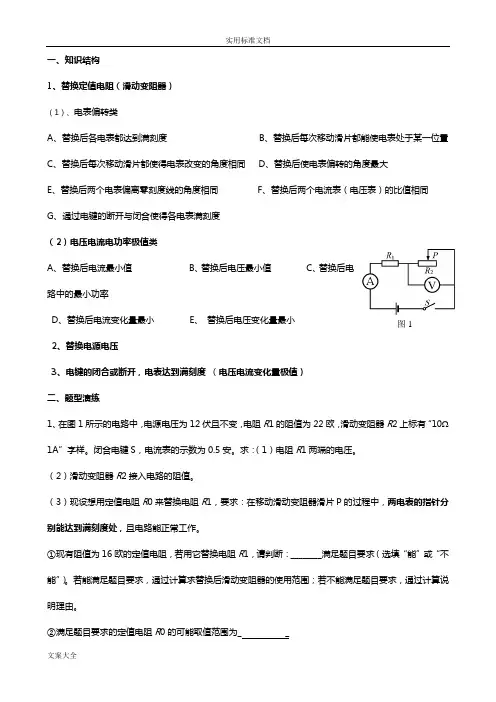

图1一、知识结构1、替换定值电阻（滑动变阻器）（1）、电表偏转类A 、替换后各电表都达到满刻度B 、替换后每次移动滑片都能使电表处于某一位置C 、替换后每次移动滑片都使得电表改变的角度相同D 、替换后使电表偏转的角度最大E 、替换后两个电表偏离零刻度线的角度相同F 、替换后两个电流表（电压表）的比值相同G 、通过电键的断开与闭合使得各电表满刻度 （2）电压电流电功率极值类A 、替换后电流最小值B 、替换后电压最小值C 、替换后电路中的最小功率D 、替换后电流变化量最小E 、 替换后电压变化量最小 2、替换电源电压3、电键的闭合或断开，电表达到满刻度 （电压电流变化量极值） 二、题型演练1、在图1所示的电路中，电源电压为12伏且不变，电阻R 1的阻值为22欧，滑动变阻器R 2上标有“10 1A ”字样。

闭合电键S ，电流表的示数为0.5安。

求：（1）电阻R 1两端的电压。

（2）滑动变阻器R 2接入电路的阻值。

（3）现设想用定值电阻R 0来替换电阻R 1，要求：在移动滑动变阻器滑片P 的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。

①现有阻值为16欧的定值电阻，若用它替换电阻R 1，请判断：________满足题目要求（选填“能”或“不能”）。

若能满足题目要求，通过计算求替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。

②满足题目要求的定值电阻R 0的可能取值范围为_ _2、在图2所示的电路中，电源电压为9伏且不变，变阻器R2标有“10Ω 2A ”字样。

闭合电键S ，当滑片移到某一位置时，电流表示数为0.4安，电压表示数为1伏。

求：①此时滑动变阻器消耗的电功率P2。

②定值电阻R1的电阻值。

③现可用A ：12欧、B ：18欧的定值电阻来替换R1，或用标有“20Ω 2A ”字样的滑动变阻器C 替换R2，要求：在移动变阻器滑片P 的过程中，使电流表和电压表的示数分别能达到某个量程的最大值，且电路能正常工作。

初中物理电学经典压轴题（含答案），电学没学好，打印出来多练练！

初中物理电学经典压轴题（含答案），电学没学好，打印出来多练练！

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

最新九年级物理中考必考点大热点压轴题分类汇编 电学计算题完整版

最新九年级物理中考必考点大热点压轴题分类汇编 电学计算题完整版

最新九年级物理中考必考点大热点压轴题分类汇编电学计算题1、标有“220V 800W”的用电器串联一个变阻器，让用电器在220伏和200伏的电压间工作。

电路的电源电压为220伏，求：（设用电器的电阻是不变的）（1）用电器的电阻多大？（2）应选变阻范围为多大的滑动变阻器？2、把电阻R1和R2串联后接到电压为12伏的电路上时，通过R1的电流为0.3安，R2上两端的电压为4.5伏。

若将R1和R2并联后接到同一电路上，求：（1）并联后电路的总电阻为多少？（2）通过R1、R2的电流强度各是多少？3、一灯泡和变阻器串联，接在54伏的电源上，而灯泡两端所需的电压为36伏，灯泡的电阻r＝10欧。

欲使灯泡上电压恰好是36伏，串联的变阻器接入电路的电阻丝电阻为多少？4、某电灯正常工作时，灯的两端电压为24伏，电灯中通过的电流为0.5安。

若把它接在36伏的电源上，要使灯正常工作，需要串联一个多大的电阻？5、灯泡L1上标有“80Ω0.1A”，灯泡L2上标有“20Ω0.2A”。

将它们并联接在某电源两端，在不损坏灯泡的情况下，恰使其中的一只小灯泡正常发光。

求：（1）电源电压是多大？（2）此时干路电流是多大？6、如图所示电路，已知电源电压为6V，R1的阻值为2Ω，R2的阻值为3Ω，R3的阻值为6Ω。

求（1）S1、S2都闭合时电流表的示数；（2）S1、S2都断开时电路的总功率。

7、下图是广东顺德市伟士德电器燃具厂生产的电热开水瓶的铭牌。

经实践验证，当开水瓶内装有体积为2L、温度为20℃的水时，电热开水瓶正常工作25min可将水加热至沸腾（当时气压为标准大气压）。

求：（1）电热开水瓶在烧水过程中消耗的电能是多少焦？（2）如果在用电高峰时间使用，电源的实际电压只有198V，则此时该电热开水瓶8、在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5A；当电压表的示数为7.2V时，电流表示数为0.3A，则电阻R0为多少Ω，电源电压为多少V．9、如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V。

中考物理史上最难电学压轴题

中考物理史上最难电学压轴题
以下是一道中考物理史上最难电学压轴题：
题目：一根回路长度为12米的导线在内有7圈，外有5圈，回路的总电阻为1欧姆，如果在回路中间插入一个电阻为2欧姆的电阻器，同时在内圈和外圈之间加上一个电势差为50伏的电源，求回路中的电流大小和方向。

解法：
1.首先计算出回路中的等效电阻：
由于内圈和外圈之间处于串联关系，它们的电势差为50伏，所以它们之间的电阻为：
R = V / I = 50 / I
由于内部导线和外部导线都是同一根导线，所以它们的电阻等于总电阻除以圈数：
r = R / (n1 + n2) = 1 / (7 + 5) = 0.0833欧姆
回路中的等效电阻为：
R' = R + r + r + 2 = 1 + 0.0833 + 0.0833 + 2 = 3.1666欧姆
2.根据欧姆定律，回路中的电流为：
I = V / R' = 50 / 3.1666 = 15.76安
3.由于内圈和外圈之间有电势差，所以电流方向沿内圈外路流，即从内圈流出，绕外圈后再进入内圈。

因此，回路中的电流大小为15.76安，方向为内圈外流，绕外
圈后再进入内圈。

中考物理(押江苏30题)压轴题《电路计算题》原卷

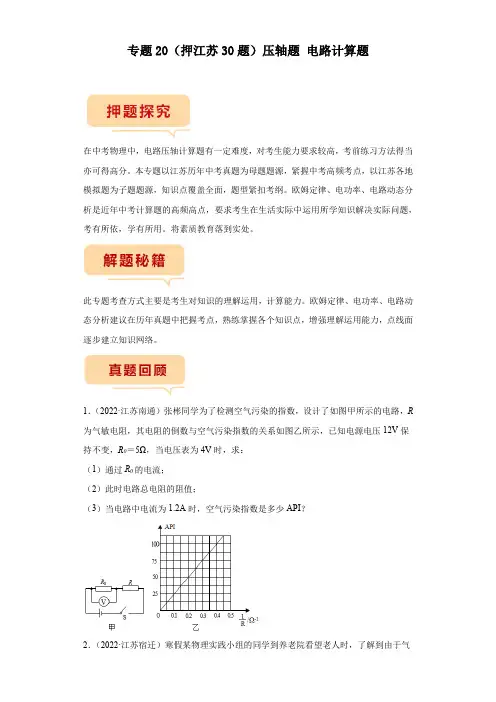

专题20（押江苏30题）压轴题电路计算题在中考物理中，电路压轴计算题有一定难度，对考生能力要求较高，考前练习方法得当亦可得高分。

本专题以江苏历年中考真题为母题题源，紧握中考高频考点，以江苏各地模拟题为子题题源，知识点覆盖全面，题型紧扣考纲。

欧姆定律、电功率、电路动态分析是近年中考计算题的高频高点，要求考生在生活实际中运用所学知识解决实际问题，考有所依，学有所用。

将素质教育落到实处。

此专题考查方式主要是考生对知识的理解运用，计算能力。

欧姆定律、电功率、电路动态分析建议在历年真题中把握考点，熟练掌握各个知识点，增强理解运用能力，点线面逐步建立知识网络。

1．（2022·江苏南通）张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R 为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0＝5Ω，当电压表为4V时，求：（1）通过R0的电流；（2）此时电路总电阻的阻值；（3）当电路中电流为1.2A时，空气污染指数是多少API？2．（2022·江苏宿迁）寒假某物理实践小组的同学到养老院看望老人时，了解到由于气温低老人坐在马桶上时感觉不太舒适，实践小组的同学返回后在学校和家长的支持下便利用所学的知识设计了一款适宜老人使用的简易马桶圈加热器，计划通过“众筹”项目向厂家定制生产，其电路如图所示，定值电阻R 1和R 2表示电热丝，R 2的阻值为3300Ω，有高温档和低温档两种加热功能，低温档功率为11W ，当它接入电压为220V 的家庭电路正常工作时：（1）S 1接a 、b 哪个端点时为低温档？低温档加热时的电流？（2）求R 1的阻值及加热器高温档时的功率；（3）高温档工作10min ，最多可使马桶圈温度升高多少℃？[设电热丝放出热量70%被马桶圈吸收，马桶圈的质量为1kg ，马桶圈材料的比热容为0.44×103J/(kg·℃)]3．（2022·江苏泰州）在估测电水壶实际功率的活动中，小明所用电能表表盘如图所示，他先断开电路中所有用电器的开关，再在电水壶中加入质量为0.5kg 的水，测得水的初温为20℃，小明给电水壶通电2min ，电能表的转盘恰好转20转，测得此时水温为60℃。

2022年中考物理复习电学压轴题计算题

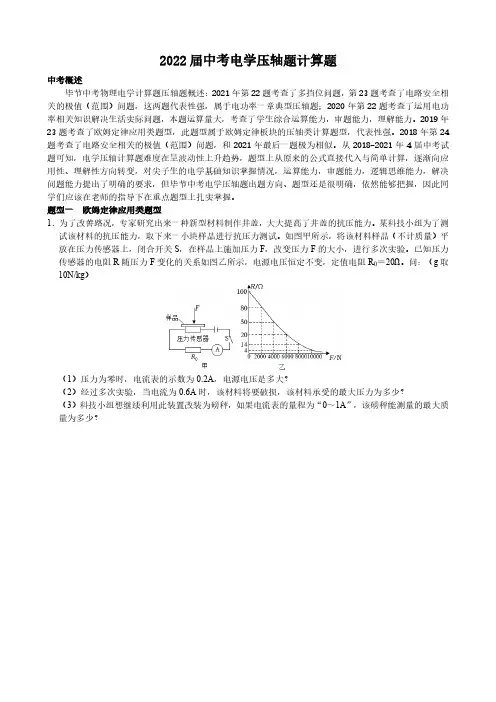

2022届中考电学压轴题计算题中考概述毕节中考物理电学计算题压轴题概述：2021年第22题考查了多挡位问题，第23题考查了电路安全相关的极值（范围）问题，这两题代表性强，属于电功率一章典型压轴题；2020年第22题考查了运用电功率相关知识解决生活实际问题，本题运算量大，考查了学生综合运算能力，审题能力，理解能力。

2019年23题考查了欧姆定律应用类题型，此题型属于欧姆定律板块的压轴类计算题型，代表性强。

2018年第24题考查了电路安全相关的极值（范围）问题，和2021年最后一题极为相似。

从2018-2021年4届中考试题可知，电学压轴计算题难度在呈波动性上升趋势，题型上从原来的公式直接代入与简单计算，逐渐向应用性、理解性方向转变，对尖子生的电学基础知识掌握情况，运算能力，审题能力，逻辑思维能力，解决问题能力提出了明确的要求，但毕节中考电学压轴题出题方向、题型还是很明确，依然能够把握，因此同学们应该在老师的指导下在重点题型上扎实掌握。

题型一欧姆定律应用类题型1．为了改善路况，专家研究出来一种新型材料制作井盖，大大提高了井盖的抗压能力。

某科技小组为了测试该材料的抗压能力，取下来一小块样品进行抗压力测试。

如图甲所示，将该材料样品（不计质量）平放在压力传感器上，闭合开关S，在样品上施加压力F，改变压力F的大小，进行多次实验。

已知压力传感器的电阻R随压力F变化的关系如图乙所示，电源电压恒定不变，定值电阻R0＝20Ω。

问：（g取10N/kg）（1）压力为零时，电流表的示数为0.2A，电源电压是多大？（2）经过多次实验，当电流为0.6A时，该材料将要破损，该材料承受的最大压力为多少？（3）科技小组想继续利用此装置改装为磅秤，如果电流表的量程为“0～1A”，该磅秤能测量的最大质量为多少？2.空气质量指数是环境监测的重要指标。

如表中的空气质量等级是按照空气质量指数A划分的。

兴趣小组的同学们自制的空气质量监测仪，工作原理电路如图所示，用电压表显示空气质量指数。

压轴题01 电学综合计算题(原卷版)-2023年中考物理压轴题专项训练(全国通用)

压轴题01电学综合计算题综合近几年中考对于电磁学的考查形式，2023年中考对于电磁学的考查仍然是重要照顾点。

串、并联电路特点、欧姆定律对于整个初中电磁学的串联作用将起到至关重要的效果，所以不论是选择题还是大题，电磁学问题一直都是命题人提高学生关键物理素养的重要知识点，因此在近几年的中考命题中电磁学问题一直都是以压轴题的形式存在，其中包括电对与力学结合、电和磁相互结合等常见的几种形式，以及对于图像问题的考查，都比前几年要频繁，所以要求考生了解题型的知识点及要领，对于常考的模型要求有充分的认知。

一、串并联电路电流、电压特点1.串联电路的特点（1）电流：各处的电流都相等。

表达式：I =I 1=I 2（2）电压：电路两端的总电压等于各部分电路两端电压之和。

表达式：U =U 1+U 2（3）电阻：电路的总电阻等于各用电器电阻之和。

表达式：R=R 1+R 22.并联电路的特点：（1）电流：干路中的电流等于各支路中的电流之和。

表达式：I =I 1+I 2（2）电压：各支路两端的电压相等。

表达式：U =U 1=U 2（3）电阻：电路的总电阻的倒数等于各用电器电阻倒数之和。

表达式： 12111R R R =+二、欧姆定律1.数学表达式：UI R =其中I 代表电流，单位是AU 代表电压，单位是VR 代表电阻，单位是Ω2.说明：（1）I 、U 、R 三量必须对应同一导体（或者同一段电路）；（2）I 、U 、R 三量对应的是同一时刻三、电功公式1.电功计算式:W =UIt其中W 代表电功, 单位是 JU 代表电压，单位是 VI 代表电流， 单位是At 代表通电时间，单位是s说明：（1）I 、U 、t 必须对同一段电路、同一时刻而言。

(2) 式中各量必须采用国际单位；1度=1 kWh = 3.6×10 6 J 。

(3)普遍适用公式，对任何类型用电器都适用。

2.电功导出式：W =I 2Rt 与2U W t R=只能用于如电烙铁、电热器、白炽灯等纯电阻电路（对含有电动机、日光灯等非纯电阻电路不能用）四、电功率公式1.电功率定义式：WP t=其中P代表电功率，单位是WW代表电功，单位是Jt代表通电时间，单位是s说明：（1）P、W、t 必须对同一段电路、同一时刻而言。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2019年中考“电学计算题”复习与指导资料电学计算题的一般模块：1.一般是：已知小灯泡的额定电压和额定功率，计算小灯泡正常工作的电阻或电流。

JP求小灯泡正常工作的电阻是：—— 小灯泡正常工作的电流是：I L亠PUU2 .两个电阻串联：主要用欧姆定律：| 一 一（ U=IR ）（电流相等11 ==12 ）R电压分配与电阻成正比：' ----------- 1 u1 ______ 1 I U _ U2 - U 总12R 上电压减小量等于R 上电压增大量RRzR 总3 .两个电阻并联：主要用：I=I 1+I2 ,U1=U2电流分配与电阻成反 比：I 1 RP =I 2 RRR 越大， 4.讨论：电路总功率最小时， 由可知，当电压 U 不变时，总电阻总功率P 越小。

（想法找当电路如何连接时，电阻最 大）------ 电路总功率最大时， ---- 由P =U I 可知，当电压 U 不变时，总电流I 越大，总功率 P 越大。

（想法找当电路如何连接时，电流最大）当滑动变阴器阻值等于其它定值电阻阻值之和时, 滑动变阴器消耗功率最大： 最大 例1. （2014遵义）如图所示1的电路中，电源电压保持不变，小灯1 2 3当闭合 S 、S 、S ，断开S 时，灯泡能正常发光， （假设小灯泡的电阻始终保持不变）。

求：1 3 S 、S 时，电流表的示数与 I 相比变化了 0.4A , 2）同时闭合四个开关，并将滑动变 3（3）闭合S 、S ,断开S 、 时，R1消耗的功率之比是多少泡标有“ 9V9V ”的字样 此时电流表示数为I 。

2 则此时小灯泡的实际功率为多大；（ 阻器的滑片P 移到中点时， 变阻器的最大阻值为多 少； 电流表的示数与 I 相比变化了 0.6A ，贝y 滑动 1 2S ,把滑动变阻器的滑片。

P 分别移a 端和b 端消耗例2. （2013遵义）. 如图2所示，电路中电源电压和灯L的电阻保持不变，定值电阻R=20Q,灯L标有“ 8V6.4W”字样，电流表用0-0.6A量程，电压表用0-15V量程。

（1）灯泡L的电阻为多少？（2）开关S1闭合，S2、S3断开时，电压表的示数为6V，电源电压为多少？（3）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电流表的示数为0.6A，滑动变阻器的最大电阻为多少?（4）当开关S2闭合，S1、S3断开，在确保电路安全的情况下，当电路消耗的功率最大时，滑动变阻器消耗的功率是多少？例3. （2012遵义）如图3所示，电源电压保持不变，小灯泡L标有“ 6V3W的字样，滑动变阻器R1的阻值变化范围为0〜200W，定值电阻R2的阻值为10W （灯丝的电阻不随温度变化）（1）小灯泡L的阻值为多少？（2）当S、S1和S2都闭合，滑动变阻器的滑片滑到a端时，小灯泡L 刚好正常发光，此时电流表的示数为多少？（3）当滑动变阻器的滑片滑到b端，并保证电流表有示数时，开关应怎样闭合或断开才能使电路的总功率最小，该最小功率为多少？例4. (2012?连云港)如图4是某电器设备内的一部分电路，电源电压恒12V, R1为定值电阻，R2为为标有“ 100 Q 0.5A ”字样的滑动变阻器. 样的定值电阻.(1)当闭合S、S1、S2时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率.(2)当闭合S,断开S1、S2时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围.作业练习：R3为标有“ 3V0.9W'字例5. (2012安顺市)如图5所示，电源电压恒定，片中点，当开关S1、S2、S3都闭合时，电流表断开时，电流表数为0.6A。

求：(1)电源电压；(2)滑动变阻器R1的最大阻值；R2=6Q, R3=12Q，滑动变阻器R1的滑P滑A的示数为到A1.（2014贵阳）如图6所示，电源电压为12V,且保持不变，定值电阻R1为24Q,小灯泡上标有“6V3W字样.灯丝电阻不随温度改变.（1）求灯泡的额定电流.（2）求当S、S1、S2都闭合时，R1的电功率.（3）当只闭合S，断开S1, S2，滑动变阻器滑片P移至中点时，小灯泡恰好正常发光，求滑动变阻器的最大阻值.2 . （2013贵阳）如图7所示，电源电压保持不变，定值电阻R=20Q，滑动变阻器的最大阻值是12 Q,灯泡的额定电功率为2W （1）当只闭合开关S1，滑动变阻器的滑片P位于最左端a时，电流表的读数为O.3A，求：电源电压U;（2）保持滑动变阻器滑片位置不变，再闭合开关S2,灯泡恰好正常发光，求：灯泡的电阻RL;（3）当断开S1，闭合S2,将滑片P移至最右端b,求：此时灯泡所消耗的电功率PL.4 13. （2012贵阳）在如图8所示的电路中，电源电压保持不变，R0是阻值为10Q的定值电阻，小灯泡L上标有“ 6V3W字样，不考虑温度对灯丝电阻的影响.（1）求小灯泡灯丝的电阻；（2）当开关接1,滑S 动变阻器的滑片P位于a端时，定值电阻R0消耗的电功率为8.1W.求电源电压.（3）当开关S接2,移动滑动变阻器滑片P在某一位置时，灯消耗的电功率为 1.08W.求此时滑动变阻器连入电路的阻值.o4. （2011年遵义）如图9所示的电路中，电阻R1的阻值为压表的示数为6V，电流表的示数为I.5A，求：（1）R2的阻值；关接2时，R2消耗的功率。

5Q,电源电压不变，当开关S接1时，电⑵当开关接2时，电压表的示数；（3）当开5. （2010年遵义）如图10所示的电路中，电源电压不变，滑动变阻器的最大阻值为40Q，闭合开关S后，当滑动变阻的滑片至中点时电流表A1的示数为0.3A，电流表A2的示数为0.9A，灯泡L正常发光，求：（1）电源电压；（2）灯泡L的阻值；（3）滑动变阻器接入电路阻值最大时，整个电路的功率。
