高边坡预应力锚索框架梁施工组织设计

高边坡治理预应力锚索框格梁结构施工工法高边坡治理预应力锚索框格梁结构施工工法一、前言高边坡治理是保障交通安全和防止自然灾害的重要措施，预应力锚索框格梁结构施工工法是一种有效的高边坡治理技术。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点预应力锚索框格梁结构施工工法具有以下特点：1. 结构稳定性强，能够有效抵抗高边坡的滑动和崩塌风险。

2. 使用预应力锚索和框格梁相结合的方式，在保证结构强度和刚度的同时，能够灵活适应边坡形状和地质条件。

3. 采用预制构件和预制板进行施工，减少了现场加工和浇筑工作，缩短了施工周期。

4. 结构施工过程较简单，技术要求相对较低，减少了人力资源的消耗。

三、适应范围该工法适用于边坡治理、公路护坡、铁路护坡等工程，在崩塌、滑坡、岩体失稳等地质灾害较为严重的地区具有广泛的应用前景。

四、工艺原理预应力锚索框格梁结构施工工法的工艺原理是通过预应力锚索和框格梁的协同作用，将预应力锚索的张拉力传递到边坡内部，增加边坡的内聚力和抗拉强度，以达到防止滑动和崩塌的目的。

其关键技术措施包括：选择合适的预应力锚索和框格梁材料；合理确定预应力锚索的布置方案和张拉力大小；精确计算预应力锚索的张拉长度和锚固深度。

五、施工工艺该工法的施工过程分为准备工作、框架梁施工、预应力锚索施工、顶板安装和锚索调整等阶段。

具体步骤包括：边坡勘测和设计、预制构件制作、基础开挖和处理、框架梁安装、预应力锚索布置和张拉、顶板安装和调整。

六、劳动组织为保证施工工期和质量，需要科学组织劳动力资源。

具体劳动组织包括：制定施工方案和施工计划、培训操作人员、合理配置施工人员和设备、落实施工安全和质量要求、加强施工现场管理。

七、机具设备施工工法需要使用的机具设备主要包括：挖掘机、起重机、钢筋加工机、预应力锚索张拉机、破碎机等。

这些设备具有不同的特点和使用方法，施工前需要对其进行详细介绍并合理配置。

新区主干道项目第七标段（8+000～K11+614）高边坡防护锚杆框架梁施工专项方案一、编制目的明确高边坡锚杆框架梁防护工程、施工工艺、操作要点和相应的工艺标准，指导、规范路基防护工程施工。

二、编制依据1、《巴中市新区主干道项目施工图》2、《公路桥涵施工规范》（JTJ041-2000）3、《公路工程质量检验评定标准》（JTJF80/1-2001）4、《城镇道路工程施工与质量验收规范》（CJJ1-2008）5、巴中市新区主干道工程第六标段指导性施工组织设计6、中交集团内部协作施工招标技术规范7、施工现场调查资料8、现行市政、公路工程施工材料机具设备等定额。

9、国家、交通部、四川省巴中市有关安全、环境保护、水土保持等方面的法律、法规、规定。

三、适用范围适用于新区主干道项目第七标段高边坡锚杆框架梁防护工程。

四、工程概况（一）、工程地形地质条件K8+188.6～K8+468段最大挖除厚度约60m，揭露地层主要为砂岩、泥岩。

顶部砂岩岩层倾角进水平，节理较发育，优势节理①281°∠88°，185°∠87°②290°∠85°，201°∠78°③285°∠77°，179°∠79°整体性一般，强度较高，抗风化能力较强，施工时可能有碎石崩落，注意防护，但不影响开挖施工。

下伏微风化泥岩，厚度约10m，强度较高，抗风化能力差。

底部为微风化砂岩。

该段里程K8+330处有一处小型滑坡，后缘裂隙错落0.3～0.8m，拉裂缝宽度约0.5m，变形明显，滑坡规模30×45×3 m3人工扰动情况下可能发生滑动。

该段整体工程地质条件较好，属较稳定场地，较适宜路堑建设。

（二）、设计主要内容1、设计内容K8+300路堑最大挖除厚度约60m，最大挖深处设平台6道，高度分别为8、10米，坡比为1：0.5;1:0.75;1:1;1:1.25。

高边坡预应力锚索框梁或锚杆格梁防护施工方案及方法一、方案设计1.确定防护对象：高边坡预应力锚索框梁或锚杆格梁。

2.确定防护目标：防止高边坡梁体受到外力破坏，保证梁体的稳定性和安全性。

3.研究边坡的地质条件、土壤力学、浸淫水情况等，评估边坡的稳定性和潜在的风险。

4.进行预应力计算，确定最佳的预应力锚索布置方案。

5.确定适当的预应力锚索材料和规格。

二、材料和设备准备1.预应力锚索材料：包括锚索和锚索端头，根据设计方案选购适当材料。

2.预应力锚索设备：包括锚索张拉设备、张拉器和锚具等。

3.钢筋和混凝土材料：根据梁体的设计要求购买足够的钢筋和混凝土。

4.所需的辅助设备和工具：如起重机、卷扬机、挖掘机、打地锚机等。

三、施工步骤1.梁体施工：按照设计要求，先进行梁体的搭模和钢筋绑扎工作，然后进行混凝土的浇筑和养护。

2.预应力锚索施工：根据梁体的设计要求和锚索布置方案，进行预应力锚索的布置工作。

首先，在梁体两侧的边坡上挖掘锚孔，并进行清理和处理。

然后根据设计要求，安装锚孔套筒，并固定预应力锚索。

在锚索两端安装张拉器和锚具，并进行张拉调整。

最后，进行预应力锚索的锚固和防护措施。

3.高边坡的防护施工：根据边坡的具体情况，采取适当的防护措施。

可以选择进行护坡砌筑、护坡植被、喷涂护坡等工作，以增加边坡的稳定性和防止水土流失。

四、质量控制1.施工方案和设计方案的符合性检验：核对施工方案和设计方案，确保符合工程要求。

2.施工现场的安全控制：确保施工现场的安全，做好防护措施。

3.材料的质量控制：选择合格的材料，保证质量符合要求。

4.施工工艺的质量控制：按照施工工艺要求进行施工，避免施工缺陷。

5.相关试验和检测：对关键工程部位进行必要的试验和检测，确保施工质量合格。

五、验收和保养1.完成施工后，对整个工程进行验收，确保施工质量符合设计要求。

2.对预应力锚索部分进行保养和维护，定期检查锚孔套筒和锚具的情况，并做相应的修复和更换工作。

xxxxxxx工程锚杆（索）框架梁高边坡施工方案1.工程概况工程基本情况介绍：K201+635～K201+685公路右侧。

路基边坡长50m，最大坡高20m,坡陡，基岩出露，裂隙发育；震后该坡面失稳，易发生滑坡等大型地质灾害。

采取锚杆框架梁处理措施加以治理。

建设单位：xxxxxxx管理中心设计单位：xxxxxxx公司监理单位：xxxxxxx有限责任公司施工单位：xxxxxxx有限公司 2.施工组织2.1人员情况表2.2机械配备2.2原材料准备2.2.1锚固材料2.2.1.1水泥浆体材料:水泥选用普通硅酸盐泥，型号P.O42.5；骨料采用中细砂最大料径不大于2.5mm细度模数应在2.4～2.8范围内。

采用符合要求的水质，不使用受污染的水，不使用PH值小于4的酸性水。

2.2.1.2锚杆体材料选用(HRB2335)18＃螺纹钢，加强筋选用（HRB2335)16＃螺纹钢，定位器选用(R235)6.5＃圆钢；锚索材料选用4*øs15.2mm低松驰钢绞线，锚具选用OVM15-4锚具。

要求钢筋表面顺直、无锈蚀；锚索无断裂，损伤，对到场的钢绞线进行探伤和预张拉检验。

2.2.2框架梁及单元格植草材料2.2.2.1锚杆框架梁选用16＃(HRB335)钢筋及8＃（R235）钢筋，要求钢筋表面顺直、无锈蚀；锚索框架梁选用18＃(HRB335)钢筋及8＃（R235）钢筋。

混凝土采用P.O 42.5复合硅酸盐水泥,骨料采用级配卵石，砂子采用中粗砂。

2.2.2.2 单元格植草材料锚筋采用8#（R235）钢筋，铁丝网采用8#镀锌铁丝网（挡墙加固此项取消）。

2.3试验准备锚杆性能试验，钢筋性能试验；锚索的钢绞线性能试验。

粗细集料性能试验；砂浆、混凝土配合比试验。

2.4技术准备熟悉设计文件研究核对设计图纸。

参与施工的工程技术人员充分地了解和掌握设计意图结构和构造特点以及技术质量要求，能够按照设计要求顺利地进行施工。

向施工班组做技术交底，根据设计文件技术规范等，由技术人员向施工人员交清施工工艺操作标准质量标准等，并对施工人员进行岗前培训，使施工人员做到心中有数。

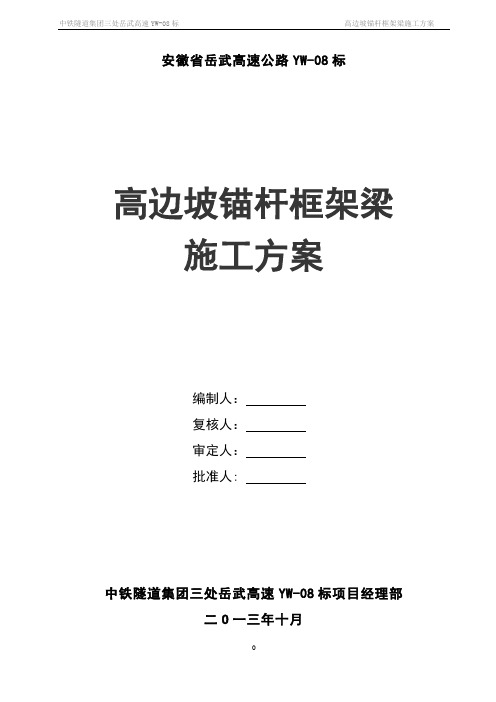

安徽省岳武高速公路YW-08标高边坡锚杆框架梁施工方案编制人：复核人：审定人：批准人:中铁隧道集团三处岳武高速YW-08标项目经理部二O一三年十月高边坡锚杆框架梁施工方案一、编制依据1、设计文件；2、招标文件；3、实施性施工组织设计；4、《公路路基施工技术规范》JTG-F10-2006；5、《岩土锚杆（索）技术规程》CECS22-2005；6、《安徽省安全生产管理指南》等其它参考文件。

二、工程概况本标段为K29+914.000~ K35+100.000,主要控制性工程有司空山互通立交、司空山隧道、桥梁等。

本标段处于丘陵区，地形地质复杂，综合考虑本项目段的地形、地质特点，并通过边坡稳定性专项调查评估工作，选取了3处欠稳定或不稳定高边坡进行工点勘察、治理设计，确保了设计方案的针对性、合理性与安全性。

典型工点高边坡一览表三、施工准备根据现场的实际分布情况及工期安排我部拟在高边坡施工中投入以下设备。

拟投入的主要施工机械设备表四、边坡开挖施工工艺4.1 主要施工方法根据现场地形可采取两种开挖方案：平缓地形施工、陡峭地形施工。

4.1.1平缓地形施工挖方地段沿线纵向相对地形较平缓，可采用挖掘机配自卸汽车从高至低一层一层往下开挖，每层开挖深度控制在3-4m为最佳。

沿路线方向开便道，便道纵坡应保证自卸汽车空车在正常情况下能顺利爬到坡顶，同时因地制宜考虑错车处。

4.1.2 陡峭地形施工若开挖地段沿线方向相对地形太陡，便道无法成型，则利用挖机开挖。

本合同段地形陡峭地段则采用挖机开挖，直接用挖机抛甩碴料至边坡底，再在坡底用出碴车将碴料运走。

4.2 石方开挖路堑石方开挖采用松动控制爆破和光面爆破相结合的方案进行施工：半填半挖路段先挖浅地段，再挖深地段；风化层和松软岩部位，先用挖机松动，对于无法松动的部分，实施松动爆破；风化层和松软岩地段的边坡用人工配合挖掘机清刷，岩石地段用预留光爆层实施光面爆破；石方装车用挖掘机或装载机，运输用载重自卸汽车。

高边坡预应力锚索框格梁施工工艺ST05标段（XX集团西北工程有限公司）1目的明确高边坡预应力锚索框格梁施工的工艺流程、操作要点，消除不合理的施工工序及工艺，提升高边坡防护的工程质量，以达到消除高边坡失稳的质量通病，从而达到示范引领的目的。

2工艺特点（1）预应力锚索框格梁体系是通过钻孔及注浆体将钢绞线固定在深部稳定地层中，在被加固体表面对钢绞线张拉产生预应力，将滑动体的坡体与稳定的地层连为一体，一方面可直接在滑面上产生抗滑阻力，另一方面通过增大滑面上的正应力来增大抗滑摩擦阻力，同时通过坡面上的框格梁将各个锚索有效地连成一个整体，形成一个由表及里的被覆式加固体系。

（2）与圬工类结构相比具有深层加固、主动加固、随机补强、施工快捷灵活、经济性好等特点。

3适用范围本工法适用于高边坡防护和滑坡的防治等工程项目。

4编制依据（1）《公路路基施工技术规范》JTGF10-2006。

（2）《公路工程质量检验评定标准》JTGF80/1-2004（3）《XX高速公路建设标准化管理细则》（4）《高速公路施工标准化技术指南》（桥梁分册）（交通运输部公路局2012年11月）（5）《高速公路建设标准化管理指南》XX省交通基建工程质量监督站20115施工工艺流程施工工艺流程见图5-1预应力锚索框格梁施工工艺框图。

5.1施工准备1、预应力锚索施工前应做好施工组织设计，明确施工方法、施工工艺、工序流程、人员组织和施工设备。

2、做好施工场地的排水工作，材料和机械的防水工作，并将预应力锚索的造孔设备、注浆设备、张拉设备调至工作面附近，待坡面整修工作面完成后，马上吊运至工作面。

图5-1预应力锚索框格梁施工工艺框图3、施工所需的水泥、钢材、预应力钢铰线及锚具等各类材料必须具有出厂检验合格证，并符合国家标准，并在使用前对各种材料做物理力学试验。

预应力锚索使用的千斤顶、压力表等使用前必须进行标定。

5.2试验孔施做为了验证预应力锚索的施工工艺、设计质量、设计合理性，在单项工程开工申请批复后，按设计要求先进行锚索的抗拉拔破坏试验。

锚索框架梁施工方案一、编制说明1、工程概况本段高边坡位于沙湾隧道左线出口端，自然斜坡坡度约38度至46度，收沟谷切割较强烈，地形起伏变化较大，属于碎石土质边坡。

该段高边坡接左线沙湾隧道出口边仰坡，挖方边坡最大高度47m，采用锚索框架梁防护。

边坡平台及及堑顶均设截水沟。

锚索长度30m，自由段长20m，锚固段长10m，（顶部9m范围锚索采用18m，自由段8m，锚固段10m）锚索孔径Φ130mm，设计锚固力800KN，采用C25混凝土现浇。

2、编制原则(1)响应和遵守合同文件中的安全、质量、工期、环保、文明施工等的规定及公路建设工程施工合同条件、合同协议条款及补充协议内容。

(2)突出重点和关键工序，合理安排各工序间的衔接。

(3)质量创优、安全无事故，确保质量第一，保证施工人员人身健康安全。

(4)坚持专业化作业与综合管理相结合。

充分发挥专业人员和专用设备的优势，综合管理，合理调配，采用先进的施工技术，科学的安排各项施工程序，运用网络施工管理技术，组织连续、均衡、紧凑有序地施工。

(5)提高专业化施工水平，建设砼搅拌站，确保工程质量。

(6)加强过程监控，实现快速施工。

(7)文明施工，重视环境保护，珍惜土地，合理利用，严格执行环境管理体系和职业健康安全管理体系。

3、规范、标准交通部：《JTG公路路基设计规范》（JTG D30-2015）交通部：《公路路基施工设计规范》（JTG F10-2006）交通部：《公路工程抗震设计规范》（JTG B02-2013）国标：《混凝土结构设计规范》 (GB50010-2002）国标：《建筑边坡工程技术规范》（GB50330-2013）工程建设标准化协会：《岩土锚杆（索）技术规范》(CECS22：2005)二、地形、地貌1地质条件地层为第四系中更新冰水堆积碎石土，地表植被较为丰富，多为荒地，灌木丛生，该碎石层较为密实，开挖后稳定性较好。

第四系中更新统冰水堆积层（Q2fgl）碎石层：呈中密～密实状，弱胶结。

xx省xx高速公路29合同段高边坡防护施工技术方案xxxx工程有限公司xx省xx高速公路土建第29标项目经理部二0一0年九月二十八日目录1、编制依据 (3)2、工程概况 (3)3、施工组织及进度计划 (4)3.1施工人员及机械配备 (4)3.2高边坡治理措施及总体施工顺序 (5)3.2.1高边坡治理措施（附设计图） (5)3.2.2高边坡防护总体施工顺序 (7)3.3分项工程施工进度安排 (7)4、施工工艺与方法 (8)4.1截水沟施工 (8)4.2窗式护面墙及浆砌片石方格网植草护坡施工 (9)4.3锚杆框架植草护坡施工 (11)4.4排水孔施工 (13)4.5抗滑桩施工工艺及方法 (13)4.5.1施工准备 (14)4.5.2基桩开挖 (15)4.5.3绑扎护壁钢筋 (15)4.5.4锁口施工 (15)4.5.5护壁模板制安 (15)4.5.6护壁砼浇筑 (16)4.5.7检底 (16)4.5.8桩身钢筋制安 (17)4.5.9灌注桩身砼 (17)4.6预应力锚索施工方法 (18)4.6.1施工准备 (19)4.6.2钻孔 (19)4.6.3清孔 (19)4.6.4锚索制作 (19)4.6.5锚索安装与注浆 (20)4.6.6浇筑锚索混凝土垫座 (20)4.6.7张拉与二次注浆 (20)4.6.8抗拔力试验 (21)5、质量保障措施 (21)5.1质量目标 (21)5.2质量保障体系 (22)5.3质量保证措施 (22)5.3.1技术控制措施 (22)5.3.2测量（边坡监测）控制措施 (26)5.3.3试验控制措施 (27)5.3.4施工过程应急预案 (27)6、安全保证措施 (28)6.1安全管理目标 (28)6.2安全控制管理机构 (28)6.3人工挖孔桩施工安全措施 (29)6.4爆破作业安全控制 (30)6.5施工用电安全 (31)7、文明施工及环境保护措施 (32)8、节能减排措施 (34)高边坡防护工程施工技术方案1、编制依据（1）《xx至xx高速公路两阶段施工图设计》；（2）《xx至xx高速公路项目技术规范》；（3）《公路工程技术标准》JTG B01-2003；（4）《公路桥涵设计通用规范》JTG D60-2004；（5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；（6）《公路桥涵施工技术规范》JTJ041—2000；（7）《公路工程施工安全技术规范》JTJ076—95；（8）《公路工程质量检验评定标准》JTG F80/1-20042、工程概况K165+547～K165+800段路基所处地理位置属构造剥蚀低山地貌，斜坡地形，坡向193～253°，坡度23.4～31.3°，山坡上以堆积体为主，结构松散。

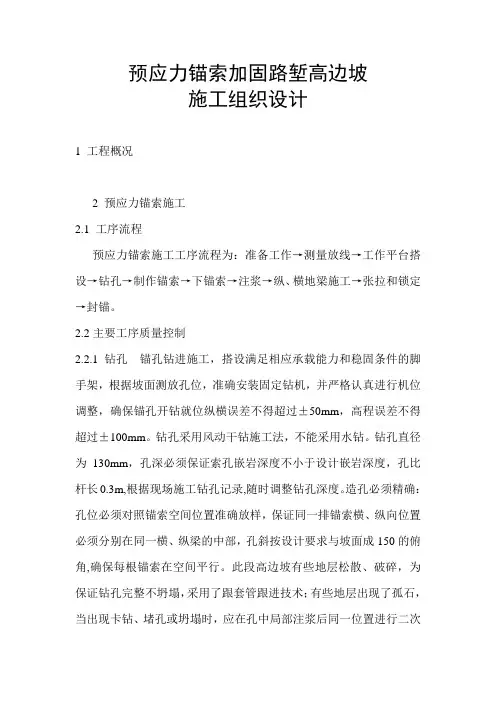

预应力锚索加固路堑高边坡施工组织设计1 工程概况2 预应力锚索施工2.1 工序流程预应力锚索施工工序流程为：准备工作→测量放线→工作平台搭设→钻孔→制作锚索→下锚索→注浆→纵、横地梁施工→张拉和锁定→封锚。

2.2主要工序质量控制2.2.1钻孔锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm。

钻孔采用风动干钻施工法，不能采用水钻。

钻孔直径为130mm，孔深必须保证索孔嵌岩深度不小于设计嵌岩深度，孔比杆长0.3m,根据现场施工钻孔记录,随时调整钻孔深度。

造孔必须精确：孔位必须对照锚索空间位置准确放样，保证同一排锚索横、纵向位置必须分别在同一横、纵梁的中部，孔斜按设计要求与坡面成150的俯角,确保每根锚索在空间平行。

此段高边坡有些地层松散、破碎，为保证钻孔完整不坍塌，采用了跟套管跟进技术；有些地层出现了孤石，当出现卡钻、堵孔或坍塌时，应在孔中局部注浆后同一位置进行二次造孔。

另外，该处高边坡地下水非常丰富，施工时设置了泄水孔，用潜孔钻打孔，有的深度达37m，降低了地下水位，水压、水量明显变小，给钻孔施工带来便利，同时对边坡稳定起到了很大作用。

2.2.2制作锚索、下锚索锚索内锚固段采用了胶结式，胶结材料为水泥浆，强度等级为M30，并掺入高效减水剂以提高早期强度，锚固段设计长度为10m，使用前应除锈。

第三、四级边坡锚索体采用4φ15.24mm(每根由7*φ5mm扭成)高强度低松弛钢绞线；根据现场条件，原有边坡变更为9级边坡，荷载极大，考虑到边坡稳定及今后行车运营安全，参建各方一致达成意见将第二级边玻锚索钢铰线由四束改为六束，为此更换了锚索锚具、定中件、扩张件，并重新送检，每根锚索设计吨位500KN。

外锚头形式多种多样，此处采用夹片式，对应锚具为XM15－4型锚具。

２２ ３
西 部探 矿工 程
２０ 年第 １ 期 ０８ ２
性 能 。钻 孔速 度根 据使 用 钻 机 性 能和 锚 固地 层 严 格控 制， 防止 钻孔扭 曲和变 径 ， 成 下锚变化 ， 钻进 状态 （ 钻压 、
钻速 ）地 下水 及一 些 特殊 情 况 作 好 现场 施 工 记 录 。如 、
；
遇塌孔缩孔等不 良钻进现象时， 须立即停钻 ， 及时进行 ： 固壁灌浆处理 （ 灌浆压力 ０ １ ． ＭＰ ） 待水泥砂浆 ｉ ． ～０ ２ ａ ， 初凝后 ， 重新扫孔钻进 。
整个边坡 内外 形成 了钢 骨架 结构 。 （） ３ 组合 机理 ： 锚索 孔 内注入 砂浆 ， 周边 围岩 组合 将 在 一起 ， 形成 一体 。
３ 锚索施 工工艺 及施 工方 法 ３ １ 施 工参数 ．
３ ３２ 施工方法及要求 ．． （ ）锚孑 测 放 ： 坡施 工边 挖 边加 固 ， １ Ｌ 边 即开挖 一级 ， 防护 一级 ， 得 一 次 开 挖 到底 。根 据 各 工 点 工 程立 面 不 图， Ｔ 按 ＲＡＮＢ Ｓ设 计要 求 ， 全 站 仪将 锚 孔 位置 准 确 Ｂ 用 测放 在坡 面上 ， 位 误差 不 得 超 过 ± ５ ｒｍ。如 遇 既 有 孔 ０ ａ 刷方 坡 面不平顺 或 特殊 困难 场地 时 ， 经设计 监理单 位 需 认可 ， 在确保坡体稳定和结构安全的前提下， 当放宽 适 定位精度或调整锚孔定位。
公路 工程 实例 ， 细介 绍 了运 用预 应 力锚 索框 架对路 堑 高边坡 进 行 防 护 的施 工 方 法 。并 对锚 索施 工 详
工艺流程、 施工注意事项和施工技术措施等进行 了一些探讨。
关键词 ： 应 力锚 索 ； 索 张拉 ； 堑边 坡 ； 工工 艺 预 锚 路 施

边坡预应力锚索框架梁支护工程施工方案1. 引言1.1 项目概述1.2 工程目标1.3 施工范围1.4 相关文件和参考资料2. 设计依据2.1 地质勘察报告2.2 结构设计文件2.3 相关规范和标准3. 工程施工方案3.1 施工准备3.1.1 施工人员和设备3.1.2 施工材料和仪器3.1.3 施工场地准备3.2 锚索框架梁支护施工 3.2.1 框架梁制作和安装 3.2.2 锚索的设置和张拉 3.2.3 支护系统的安装 3.3 监测和检验3.3.1 监测设备的布置 3.3.2 监测指标和原则3.3.3 检验方法和频率4. 施工风险和安全措施4.1 施工风险分析4.2 安全措施和应急预案4.3 施工现场管理要求5. 质量控制措施5.1 施工质量要求5.2 工序检查和验收5.3 质量控制记录和报告6. 进度计划和管理6.1 施工进度计划6.2 进度控制和调整6.3 施工进度报告7. 合同和支付款项7.1 合同条款和支付安排7.2 材料和设备采购7.3 工程的支付款项和预算控制8. 环境保护和污染控制8.1 环境影响评估报告8.2 污染防治措施8.3 施工废弃物处理9. 文档和报告9.1 施工日志和记录9.2 施工报告和总结9.3 结算和验收文件10. 附件附件1: 地质勘察报告附件2: 结构设计文件附件3: 监测记录表本文档涉及附件：附件1: 地质勘察报告附件2: 结构设计文件附件3: 监测记录表法律名词及注释：1. 施工准备：指施工前的人员组织、设备配备和施工场地准备等工作。

2. 锚索框架梁支护：指利用预应力锚索和框架梁结构进行边坡支护的工程施工。

----------------------------------------------------------------1. 引言1.1 项目背景1.2 工程目标1.3 施工范围和内容1.4 相关文件和资料2. 工程施工设计2.1 施工准备工作2.1.1 施工人员和设备组织2.1.2 施工材料及设备准备2.1.3 施工场地布置和施工准备 2.2 锚索框架梁支护施工方案2.2.1 框架梁制作和安装2.2.2 锚索设置和张拉2.2.3 支护系统的安装和调试 2.3 监测和质量控制2.3.1 监测设备的布置和校验 2.3.2 监测指标和频率2.3.3 质量控制措施和要求3. 施工风险和安全措施3.1 施工风险分析3.2 安全措施和应急预案3.3 施工现场安全管理4. 进度管理和控制4.1 施工进度计划和控制4.2 施工进展和报告4.3 进度调整和优化5. 质量验收和支付款项5.1 施工质量验收标准和方法 5.2 支付款项的规定和程序5.3 结算和支付的控制要求6. 环境保护和污染控制6.1 环境影响评价和控制6.2 污染防治措施和要求6.3 施工废弃物处理和回收利用7. 文档和报告7.1 施工日志和记录7.2 施工报告和总结7.3 结算和验收文件附件：附件1. 监测记录表附件2. 结构设计文件附件3. 工序检查记录本文档涉及附件：附件1. 监测记录表附件2. 结构设计文件附件3. 工序检查记录法律名词及注释：1. 施工准备工作：指施工开始前的人员组织、设备和材料准备等工作。

边坡锚杆框架梁专项施工组织方案1.项目概况1.1项目名称：边坡锚杆框架梁施工1.2项目地点：边坡区域1.3项目规模：根据实际情况确定2.施工准备2.1勘察设计：对边坡进行勘察设计，包括边坡的稳定性分析、锚杆和框架梁的布置及尺寸确定等。

2.2材料准备：根据设计要求，准备所需的材料，包括锚杆、框架梁等。

2.3设备准备：准备所需的施工设备，包括起重机、挖掘机等。

3.施工流程3.1边坡准备：清理边坡表面的杂物，确保施工区域的平整。

3.2锚杆施工：根据设计要求，在边坡中钻孔并安装锚杆。

首先进行钻孔，然后在孔内灌注胶液，最后安装锚杆。

3.3框架梁施工：根据设计要求，在锚杆上安装框架梁。

首先进行预埋部分的处理，然后安装临时支撑、调整位置，最后进行预应力张拉。

3.4后续处理：检查锚杆和框架梁的稳固性，对施工区域进行清理，确保施工质量。

4.施工安全措施4.1安全培训：对施工人员进行安全培训，了解施工过程中的安全风险和应急处理措施。

4.2临时支撑：在施工过程中，对需要支撑的部位进行临时支撑，确保施工人员的安全。

4.3防护措施：在施工区域周围设置警示标志，保持施工现场的整洁，防止杂物掉落。

4.4安全检查：定期进行施工现场的安全检查，发现问题及时处理，确保施工安全。

5.施工质量控制5.1材料选择：选择优质的锚杆和框架梁等材料，确保施工质量。

5.2施工工艺：按照设计要求，严格控制施工工艺，确保安装的准确性和稳固性。

5.3强度检测：对锚杆和框架梁进行强度检测，确保其满足设计要求。

5.4工序检查：对施工过程中的各个环节进行检查，确保施工质量。

6.施工进度安排6.1编制施工计划：根据项目要求，编制详细的施工计划，明确施工工序和时间节点。

6.2施工调度：根据施工计划，合理安排施工人员和施工设备，确保施工进度。

6.3进度控制：进行施工进度的实时监控与控制，及时处理施工中的问题和延误，确保项目按时完成。

以上为边坡锚杆框架梁专项施工组织方案，具体施工方案应根据实际情况进行调整和优化。

高边坡预应力锚索框架的应用施工与施工工艺摘要：预应力锚索架结构是高边坡支护加固最为常用的一种有效结构，也是对高边坡支护进行加固的重要方式，随着工程项目的迅速发展和施工需要，尤其在近几年内该结构方式逐渐广泛地运用于工程施工中。

本文结合了工程中的实际情况，对预应力锚索架在高边坡的应用施工和施工工艺等一系列问题进行了探讨。

关键词：高边坡?预应力锚索架?应用施工?施工工艺中图分类号：tu74 文献标识码：a 文章编号：1674-098x（2012）09（c）-0122-02预应力锚索架就是通常我们说的框架梁式预应力锚索，它主要是由地梁和锚索两个部分组成的，是利用预应力锚索发出的预应力将测定具有滑动性的岩体与稳固性好的岩体紧密地连接在一起，以达到提高岩层的抗滑力，使得边坡稳固。

近年来，我国经济迅发展速带动了交通运输业的发展，刺激了交通运输业的繁华，使得公路建设更加紧锣密鼓地进行。

由于部分地区的地质特征，因此许多地段的高边坡都需要加固，否则就会引发不同程度的灾害而导致经济损失，所以预应力锚索架这一技术便成了防止高边坡滑动的有效防治方法。

虽然这一结构方法在预防高边坡滑动具有很好的防控作用，但在很多方面依然存在缺陷，且隐藏的风险性高，并且现行技术也无法测定其效果，因此研究预应力锚索架在高边坡的应用施工以及施工工艺，具有一定的重要意义。

1 预应力锚索架的特点和工作原理1.1 工作原理预应力锚索架主要是由预应力锚索和锚杆两个部分组成。

它主要是将锚筋打入岩体内部进行预加应力的施工技术，从而牵引岩体主体结构的支护应力到深层稳定岩层的主动支护方式。

因此，在预应力的作用下，将力传递给框架梁，并且经过锚索框架与具有滑动的边坡相互连成一体，以提高岩体之间的正压力和摩擦阻力，加大其抗滑动能力，把结构和周围的岩体相互组成一个共同的复合体，使之被结构锚固的岩体能够更加有效地承受滑动岩层产生的拉力和剪切力，达到限制不稳定坡体继续形成的作用。

锚索锚杆框架梁施工方案锚索锚杆框架梁施工方案是一种适用于大跨度混凝土梁的施工方案。

该方案通过采用预应力锚索锚杆和框架梁结合的方式，能够有效地增强混凝土梁的承载能力，提高结构的可靠性和安全性。

工程背景针对现代建筑中大跨度混凝土梁的施工问题，本方案针对实际工程需求，结合预应力锚索锚杆和框架梁等技术手段，提出了一套可行的施工方案，旨在确保工程施工的顺利和安全。

工程特点该工程属于大跨度混凝土梁的施工，有以下特点：1.梁体结构较为复杂，梁的长度和宽度都较大。

2.梁体的自重和荷载较大，需要采用一定的加固措施。

3.工程施工期较短，需要高效、安全的施工方案。

建设目标本工程施工方案的建设目标如下：1.保证工程施工顺利进行，保证结构的安全、可靠。

2.提高工程的施工效率，缩短施工周期。

3.降低工程施工成本，提高经济效益。

施工方法本工程施工方案主要采用预应力锚索锚杆和框架梁结合的方式进行施工，具体步骤如下：1. 预应力锚索锚杆的施工1.在梁的两端建立起租赁的钢制支架，用于锚束的固定。

2.按照要求在梁的上部开挖孔洞，然后安装锚孔筒，并灌浆固定（锚杆也是这样安装）。

3.在锚孔筒安装完毕后，在钢制支架上安装锚束，然后将锚杆、锚索穿过锚束，用扳手扭紧锚杆。

4.在锚杆的两端固定好锚板，完成锚索锚杆的施工。

2. 框架梁的施工1.按照实际情况设计好框架梁的梁体形状和尺寸，同时制作好钢模板。

2.梁体钢模板安装在现场，进行预检和调整。

3.混凝土搅拌车将现场制作的混凝土顺流而下倒入钢模板中，满模后进行振捣和平整，梁的表面要求平整度和光洁度达到规定标准。

4.待混凝土充分凝固后，拆除钢模板，进行后续处理。

3. 框架梁和锚索锚杆的结合1.将梁体放置在已经安装好预应力锚索锚杆的位置，然后将梁体和锚杆之间用特殊夹具牢固连接。

2.对梁体进行细心打磨、喷涂和包装保护，最终形成精美的框架梁结构。

施工安全为了保证工程施工的安全可靠，我们采取以下安全措施：1.施工现场设立专门的安全警戒线和警示标志，禁止一切无关人员进入施工区域。

预应力锚索+框架混凝土格构梁支护技术在边坡中的应用摘要：预应力锚索+框架混凝土格构梁支护技术在边坡工程中越来越得到广泛应用，本文结合多年从事边坡支护工程设计和施工的经验，对预应力锚索+框架混凝土格构梁支护技术的组成，机理，施工流程等方面进行了全面而详细的分析研究。

关键词：锚索；混凝土；格构梁近年来，随着国家经济建设的发展，高边坡工程越来越多，边坡锚固技术[1]也得到了飞速发展，其中预应力锚索+框架混凝土格构梁支护技术[2]在边坡支护和加固工程中得到广泛应用。

该支护技术具有设计灵活、施工简便、外形美观、造价低廉、安全可靠等优点。

预应力锚索+框架混凝土格构梁支护技术不仅可以用于治理滑坡、坍塌等斜坡类地质灾害，还可以加固潜在不稳定的边坡，防止边坡出现滑坡等灾害。

结构组成预应力锚索+框架混凝土格构梁主要由预应力锚索和框架混凝土格构梁组成，混凝土格构梁采用矩形或菱形布置，混凝土格构梁间根据地质条件可增设钢筋网并喷射混凝土面层，还可以根据需要在格构梁间实施客土喷播来进行绿化。

工作机理2.1预应力锚索锚固机理预应力锚索的一端固定在框架混凝土格构梁上，另一端穿过滑裂面或潜在滑裂面后，锚固在坡体内部稳定岩土体中。

锚索施加预应力后，在岩土体中产生强大的压应力场，使不稳定滑体处于高围压的三向应力状态，与在单轴压力及低围压条件下相比，岩土体的力学特性得到提高。

此时结构面处于受压状态，界面的咬合作用和抗滑阻力增强，从而使得边坡岩土体的整体性得到显著提高。

2.2框架混凝土格构梁加固机理框架混凝土格构梁平置于坡面上，由横梁和竖肋组成，两者一般呈矩形或菱形布置。

横梁和竖肋多采用现浇钢筋混凝土结构（也采用预制十字型钢筋混凝土结构），顶梁主要起到保护分级卸荷平台或堑顶岩土体稳定的作用，不是主要受力构件。

由于预应力锚索仅仅作为受拉杆件，只有变形岩土体具有一定的刚度，保持一定的形状，能在框架混凝土格构梁的协调下形成受力体系，因此变形岩土体也可以看成是预应力锚索+框架混凝土格构梁支护结构的一部分。

预应力锚索高边坡防护施工方案
首先，根据边坡的高度、倾角和土质特性等参数，确定预应力锚索的
类型和布设方案。

常见的预应力锚索有固定锚索和活动锚索两种。

固定锚
索适用于边坡倾角较小且稳定性要求较高的情况，活动锚索适用于边坡倾
角较大且稳定性要求较低的情况。

布设方案要考虑锚索的数量、布置间距
和深度等参数，以保证边坡的整体稳定性。

其次，进行预应力锚索的施工准备工作。

包括预应力锚杆的材料准备、加工和质量检验，预应力锚孔的设计和钻孔施工等。

预应力锚杆一般采用
高强度钢材制作，要经过严格的质量检验，确保其强度和稳定性。

预应力
锚孔的设计要考虑边坡的土质特性和锚孔的深度，以保证锚索的有效性和
可靠性。

然后，进行预应力锚索的固定施工工艺。

首先，将预应力锚杆插入预
应力锚孔中，注意锚杆的深度和倾斜角度。

然后，将预应力锚索与锚杆连
接起来，采用专用的紧固件进行固定。

锚索的张拉和锚杆连接的过程要严
格控制张拉力和紧固力，以保证预应力锚索的稳定和均衡。

最后，对预应
力锚索进行质量检验和监测，确保其承载力和稳定性符合设计要求。

预应力锚索高边坡防护施工方案需要密切配合土木工程设计和施工管理，确保工程的质量和安全。

在施工过程中，要注意土壤的水分含量和边
坡的变形情况，及时采取预防措施和调整方案，以保证边坡的长期稳定性。

最后，要进行工程验收和档案整理工作，记录和总结工程的经验和教训，
为后续类似工程提供参考和借鉴。
