Osfp 路由协议1、OSPF协议概述OSPF（Open Short Path First）开放最短路径优先协议，是一种基于链路状态的内部网协议（Interior Gateway Protocol），主要用于规模较大的网络中。

2、OSPF的特点●适应范围广：支持各种规模的网络，最多可支持数百台路由器。

●快速收敛：在网络拓扑结构发生变化后立即发送更新报文，使这一变化在自治系统中被处理。

●无环路由：根据收集到的链路状态用最短路径树算法计算路由。

●区域划分：允许自治系统内的网络被划分成区域来管理，区域间传送的路由信息被汇聚，从而减少了占用的网络资源。

●路由分级：使用4类不同的路由，按照优先顺序分别是区域间路由、区域路由、第一类路由、第二类路由。

3、OSPF的基本概念●自治系统（Autonomous System，AS）：为一组路由器使用相同路由协议交换路由信息的路由器。

●路由器ID号：运行OSPF协议的路由器，每一个OSPF进程必须存在自己的Router-ID。

●OSPF邻居：OSPF路由器启动后，便会通过OSPF接口向外发送Hello报文，收到Hello报文的OSPF路由器会检查报文中所定义的参数，使双方成为邻居。

●OSPF连接：只有当OSPF路由器双方成功交换DD报文，交换LSA并达到LSDB的同步后，才能形成邻接关系。

4、OSPF路由的计算过程每台路由器根据自己周围的网络拓扑结构生成链路状态通告（State Advertisement，LSA），并通过更新报文将LSA发送给网络中的其他OSPF路由器。

每台OSPF路由器都会收到其他路由器通告的LSA，所有的LSA放在一起便组成了链路状态数据库（Link State Database，LSD）。

LSA是对路由器周围网络拓扑结构的描述，LSDB 则是对整个自治系统的网络拓扑结构的描述。

OSPF路由器将LSDB转换成一张带权的有向图，这张图便是对整个网络拓扑结构的真实反映。

OSPF的原理及应用一、概述OSPF（Open Shortest Path First）是一种开放式链路状态路由协议，广泛应用于企业网络和互联网中。

本文将介绍OSPF的原理及应用，包括路由算法、网络拓扑构建、路由计算及路由表更新等内容。

二、路由算法OSPF使用Dijkstra算法来计算最短路径，在路由器之间选择最佳路径进行数据传输。

其基本原理如下：•每个OSPF路由器维护一个链路状态数据库（Link State Database），其中存储了与其相邻的路由器和链路信息；•路由器之间通过交换链路状态更新消息（Link State Update）来交换各自的链路状态信息；•使用Dijkstra算法计算最短路径树，确定从一个路由器到其他所有路由器的最佳路径；•计算出的最短路径存储在路由表中，作为数据包转发的依据。

三、网络拓扑构建OSPF使用Hello协议来发现邻居路由器，并建立邻居关系以及网络拓扑信息。

具体步骤如下：1.路由器发送Hello消息到直连网络上，以广播的方式通告自己的存在。

2.监听到Hello消息的其他路由器返回相应的Hello消息，建立邻居关系。

3.邻居关系建立后，交换链路状态更新消息（LSU）；4.路由器根据接收到的LSU消息更新链路状态数据库；5.每个路由器使用链路状态数据库构建网络拓扑，计算最短路径。

四、路由计算OSPF路由计算包括从链路状态数据库中获取网络拓扑、使用Dijkstra算法计算最短路径以及构建路由表等步骤。

1.路由器将链路状态数据库中的网络拓扑提取出来，形成一个拓扑图。

2.使用Dijkstra算法计算出到达其他路由器的最短路径。

3.根据最短路径计算出下一跳路由器以及出接口。

4.构建路由表，将最短路径、下一跳路由器和出接口信息存储其中。

五、路由表更新在OSPF中，路由表更新是一种动态的过程，当网络中发生拓扑变化时，OSPF 会对路由表进行更新。

1.监听邻居路由器发送的Hello消息，检测邻居关系是否保持正常。

OSPF协议综述开放式最短路径优先协议（OSPF）是基于开放标准的链路状态路由选择协议。

OSPF是内部网关路由协议（IGP）。

IGP用于在单一自治系统内决策路由（自治系统是指执行统一路由决策的一组网络设备的组合）。

外部网关路由协议（EGP）用于在多个自治系统之间执行路由。

OSPF适合于大型网络环境：OSPF是一种链路状态型的路由协议，不会产生环路问题；OSPF将自治系统分割成多个小的区域，OSPF的路由器只在区域内部学习完整的链路状态信息。

Router ID；是在OSPF区域内唯一标识一台路由器的IP地址。

得到ID方法：#首先路由器选取它所有Loopback接口上数值最高的IP地址；#若没配置Loopback接口的IP地址，就在所有物理端口中选取一个数值最高的IP地址作为Router IDOSPF的工作过程：使用OSPF路由协议的路由器需要保存3张表#邻居列表：列出每台路由器全部已经建立邻接关系的邻居路由器#链路状态数据库（LSBD）：列出网路中其他路由器的信息，显示全网拓扑。

#路由器：列出通过SPF算法计算出的到达每个相连网络的最佳路径邻接关系的建立路由器A------------------------------------------------------路由器B#路由器A发送一个Hello报文（字段为空）#B收到Hello报文，为A创建一个邻居数据结构，并将A设置为初始状态。

B发送Hello报文给A#A收到B的报文看到自己的路由器ID时，A为B创建一个邻居数据结构把B设置为ExStart状态，路由器A产生一个空的数据库描述报文。

#B收到A的报文，把A设置为ExStart状态，回应一个数据库描述报文。

#A把B转换为ExChange状态。

A产生数据库描述报文（含LSA报头）#B收到后，把它的邻居状态转换为ExChange状态，发送一个数据库描述报文。

#A收到后，发送一个包含相同序列号的确认报文，双方不停的发，直到最后一个LSA#然后A变为Loading#B收到最后一个数据库描述报文时就把A的状态转换为完全邻接状态（Full）建立邻接关系需要满足的条件#Area-id：属于同网段，同一个区，同一子网。

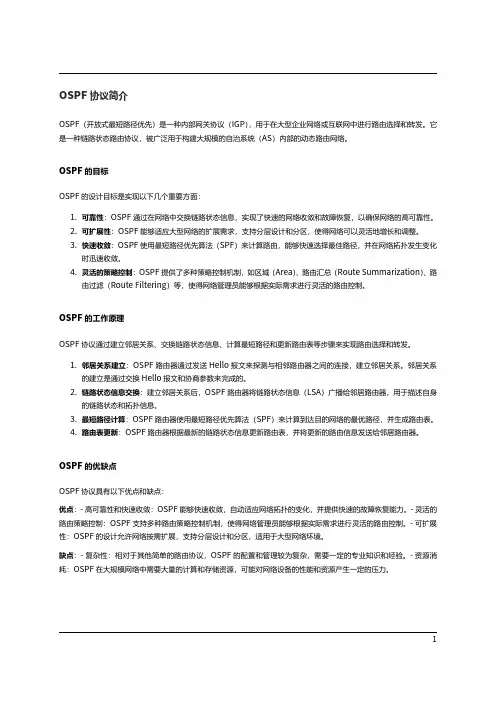

OSPF协议简介OSPF（开放式最短路径优先）是一种内部网关协议（IGP），用于在大型企业网络或互联网中进行路由选择和转发。

它是一种链路状态路由协议，被广泛用于构建大规模的自治系统（AS）内部的动态路由网络。

OSPF的目标OSPF的设计目标是实现以下几个重要方面：1.可靠性：OSPF通过在网络中交换链路状态信息，实现了快速的网络收敛和故障恢复，以确保网络的高可靠性。

2.可扩展性：OSPF能够适应大型网络的扩展需求，支持分层设计和分区，使得网络可以灵活地增长和调整。

3.快速收敛：OSPF使用最短路径优先算法（SPF）来计算路由，能够快速选择最佳路径，并在网络拓扑发生变化时迅速收敛。

4.灵活的策略控制：OSPF提供了多种策略控制机制，如区域（Area）、路由汇总（Route Summarization）、路由过滤（Route Filtering）等，使得网络管理员能够根据实际需求进行灵活的路由控制。

OSPF的工作原理OSPF协议通过建立邻居关系、交换链路状态信息、计算最短路径和更新路由表等步骤来实现路由选择和转发。

1.邻居关系建立：OSPF路由器通过发送Hello报文来探测与相邻路由器之间的连接，建立邻居关系。

邻居关系的建立是通过交换Hello报文和协商参数来完成的。

2.链路状态信息交换：建立邻居关系后，OSPF路由器将链路状态信息（LSA）广播给邻居路由器，用于描述自身的链路状态和拓扑信息。

3.最短路径计算：OSPF路由器使用最短路径优先算法（SPF）来计算到达目的网络的最优路径，并生成路由表。

4.路由表更新：OSPF路由器根据最新的链路状态信息更新路由表，并将更新的路由信息发送给邻居路由器。

OSPF的优缺点OSPF协议具有以下优点和缺点：优点：‑高可靠性和快速收敛：OSPF能够快速收敛，自动适应网络拓扑的变化，并提供快速的故障恢复能力。

‑灵活的路由策略控制：OSPF支持多种路由策略控制机制，使得网络管理员能够根据实际需求进行灵活的路由控制。
