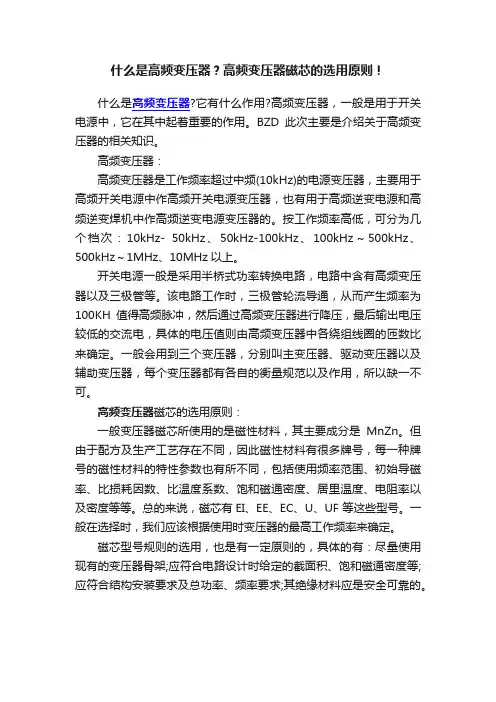

什么是高频变压器？高频变压器磁芯的选用原则！什么是高频变压器?它有什么作用?高频变压器，一般是用于开关电源中，它在其中起着重要的作用。
BZD此次主要是介绍关于高频变压器的相关知识。
高频变压器：高频变压器是工作频率超过中频(10kHz)的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。
按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、10MHz以上。
开关电源一般是采用半桥式功率转换电路，电路中含有高频变压器以及三极管等。
该电路工作时，三极管轮流导通，从而产生频率为100KH值得高频脉冲，然后通过高频变压器进行降压，最后输出电压较低的交流电，具体的电压值则由高频变压器中各绕组线圈的匝数比来确定。
一般会用到三个变压器，分别叫主变压器、驱动变压器以及辅助变压器，每个变压器都有各自的衡量规范以及作用，所以缺一不可。
高频变压器磁芯的选用原则：一般变压器磁芯所使用的是磁性材料，其主要成分是MnZn。
但由于配方及生产工艺存在不同，因此磁性材料有很多牌号，每一种牌号的磁性材料的特性参数也有所不同，包括使用频率范围、初始导磁率、比损耗因数、比温度系数、饱和磁通密度、居里温度、电阻率以及密度等等。
总的来说，磁芯有EI、EE、EC、U、UF 等这些型号。
一般在选择时，我们应该根据使用时变压器的最高工作频率来确定。
磁芯型号规则的选用，也是有一定原则的，具体的有：尽量使用现有的变压器骨架;应符合电路设计时给定的截面积、饱和磁通密度等;应符合结构安装要求及总功率、频率要求;其绝缘材料应是安全可靠的。
15、为什么变压器不能过负荷运行？过负荷运行是指变压器运行时超过了铭牌上规定的电流值。
过负荷分为正常过负荷和事故过负荷两种，前者是指在正常供电情况下，用户用电量增加而引起的，它往往使变压器温度升高，促使变压器绝缘老化，降低使用寿命，所以不允许变压器过负荷运行。
特殊情况下变压器短时间内的过负荷运行，也不能超过额定负荷的30%(冬季)，在夏季不得超过15%。
对后者，事故过负荷与允许过的时间要求见下表。
事故过负荷允许时间16、变压器在运行中应该做哪几种测试？为了保证调压器能够正常运行，应经常进行下列几项测试；(1)温度测试。
变压器运行状态是不是正常，温度的高低是很重要的。
规程规定上层油温不得超过850C(即温升550C)。
一般变压器都装有专用温度测定装置。
(2)负荷测定。
为了提高变压器的利用率，减少电能的损失，在变压器运行中，必须测定变压器真正能承担的供电能力。
测定工作通常在每一季节用电蜂屯蚁聚时期进行，用钳形电流表直接测定。
电流值应为变压器额定电流的70～80%，超过时说明过负荷，应立即调整。
(3)电压测定。
规程要求电压变动范围应在额定电压±5%以内。
如果超过这一范围，应采用分接头进行调整，使电压达到规定范围。
一般用电压表分别测量次级线圈端电压和未端用户的端电压。
(4)绝缘电阻测定。
为了使变压器始终处于正常运行状态，必须进行绝缘电阻的测定，以防绝缘老化和发生事故。
测定时应设法使变压器停止运行，利用摇表测定变压器绝缘电阻值，要求所测电阻不低于以前所测值的70%，选用摇表时，低压线圈可采用500伏电压等级的。
17、什么是变压器的极性？在实用中有何作用？变压器极性是用来标志在同一时刻初级绕组的线圈端头与次级绕组的线圈端头彼此电位的相对关系。
因为电动势的大小与方向随时变化，所以在某一时刻，初、次级两线圈必定会出现同时为高电位的两个端头，和同时为低电位的两个端头，这种同时刻为高的对应端叫变压器的同极性端。
高频变压器常用材料
高频变压器常用的材料包括：
1．铁芯材料：高频变压器多使用磁导率高的材料，如硅钢片、坡莫合金（一种软磁合金）、非晶合金等。
这些材料具有高磁导率和低损耗的特性，能够提高变压器的效率。
2．绝缘材料：高频变压器使用的绝缘材料包括纸、棉纱、丝、石棉纤维等。
这些材料具有良好的绝缘性能，能够确保变压器线圈之间的安全隔离。
3．磁性材料：高频变压器使用的磁性材料包括铁氧体、铁淦氧等。
这些材料具有高磁导率和低损耗的特性，能够提高变压器的磁性能。
4．其他材料：高频变压器还需要其他辅助材料，如绝缘漆、线材、紧固件、散热器等。
这些材料在变压器的制造过程中起到重要作用。

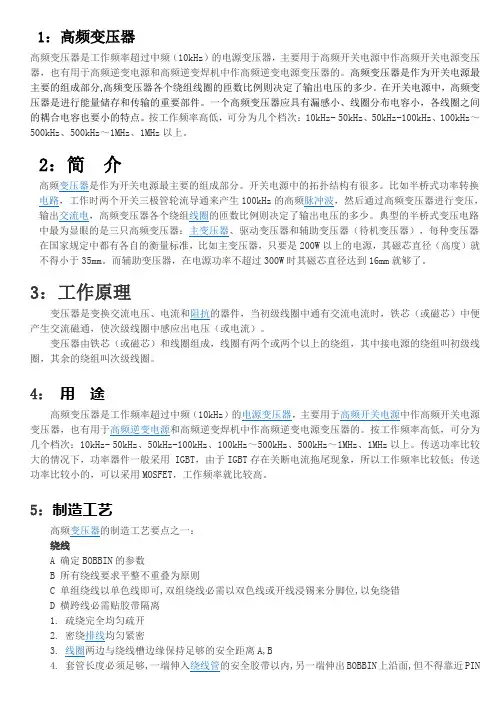

1：高频变压器高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。
高频变压器是作为开关电源最主要的组成部分,高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。
在开关电源中，高频变压器是进行能量储存和传输的重要部件。
一个高频变压器应具有漏感小、线圈分布电容小，各线圈之间的耦合电容也要小的特点。
按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。
3：工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
4：用途高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。
按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。
传送功率比较大的情况下，功率器件一般采用 IGBT，由于IGBT存在关断电流拖尾现象，所以工作频率比较低；传送功率比较小的，可以采用MOSFET，工作频率就比较高。
5：制造工艺高频变压器的制造工艺要点之一：绕线A 确定BOBBIN的参数B 所有绕线要求平整不重叠为原则C 单组绕线以单色线即可,双组绕线必需以双色线或开线浸锡来分脚位,以免绕错D 横跨线必需贴胶带隔离1. 疏绕完全均匀疏开2. 密绕排线均匀紧密3. 线圈两边与绕线槽边缘保持足够的安全距离A,B4. 套管长度必须足够,一端伸入绕线管的安全胶带以内,另一端伸出BOBBIN上沿面,但不得靠近PIN5. 最外层胶带切割在铁芯组合面,切割处必须被铁芯覆盖。

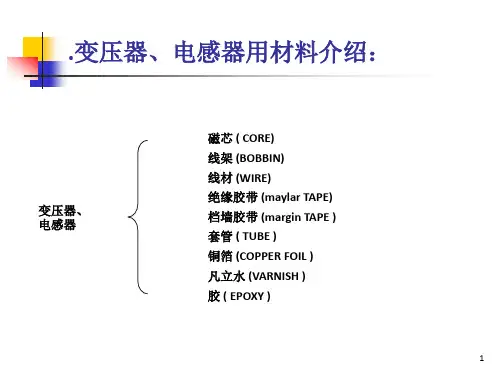

高频变压器材料说明一. 线架(BOBBIN)1. 根据材质分为：热固性材料,热塑性材料.1.1 热固性材料就是常用的电木(PHENOLIC).1.2 热塑性材料可回收,包括尼龙(NYLON)、塑料(PET)、塑料(PBT)、FR530等.2. 根据外形分为:立式、卧式、SMD等.3. 特性及用途:3.1 电木(PHENOLIC):稳定性高、不易变形、耐高温、表面光滑、易碎不能回收.3.2 尼龙(NYLON):延展性好不易碎,表面光滑半透明,耐温115℃易吸水,使用前先用80℃的温度烘烤，使固性稳定.一般用于耐油性强的变压器上.3.3 塑料(PET):510系统，硬性高易成形,不易变形,耐温170℃，表面不光滑、不易碎,一般用于绕线管.3.4 塑料(PBT):较软不易变形,不耐高温(160℃),表面不光滑不易碎,一般用于绕线管.3.5 FR530:不易变形,不耐高温,表面不光滑不易碎.4. 检验方法:4.1 外观检查要求拔掉的PIN脚是否符合要求.手感光滑,不能有毛边,不可有破损、裂痕、变形等不良.4.1.3 PIN脚需整齐,不可有长短不一之情形.4.2 尺度检查依图面对各尺寸进行测量,看是否符合图面要求.组装铁心检查,看是否与铁心相吻合,及组装铁心后各尺寸是否符合要求.4.3 强度检查用手捏压BOBBIN,是否容易破裂.焊锡后观查,BOBBIN是否变形,PIN脚是否脱落,PIN脚不可有发黑、氧化等现象.4.4 拉力测试依承认书进行测量,看是否符合要求.二. 铜线(WIRE)1. 根据绝缘等级分为:Y(90℃)、A(105℃)、E(120℃)、B(130℃)、F(155℃)、H(180℃)、H+(200℃)、C(220℃).根据漆包膜厚度分为:0种、1种、2种、3种(漆包膜厚度依次由厚至薄).2. 根据材质分类及其特性.2.1 聚胺基甲酸脂漆包线(UEW):是以Polyure thane树脂为主体的油脂为绝缘皮膜,烤漆于导体而成.其最大的特点为皮膜在300℃以上时,能于短时间内溶解,所以可不剥皮直接焊锡; 2.1.2耐热性比合成树漆包线(PVF)优越;耐酒精系列溶剂比一般漆包线差稍许,但实用上并无影响.2.2 聚脂瓷漆包线(PEW):是以耐热的Terephthalic Polyester 树脂为主体的油脂为绝缘皮膜烤漆于导体而成.耐热性比合成树漆包线(PVF)、聚胺基甲酸脂漆包线(UEW)优越;耐药性(碱性除外)、耐溶性优良;机械强度可与合成树脂(PVF)媲美;力率、诱电率可与聚胺基甲酸脂漆包线(UEW)媲美;耐碱性、耐湿性比合成树脂漆包线(PVF);不可直焊,需去掉漆包膜后再焊锡.2.3 聚亚胺聚脂漆包线(EIW):涂料为Polyester-imide树脂作成.具有高热安定性和高介质强度.耐热冲击性良好;耐磨性佳、柔软性好;耐热性及耐化学药品性佳;耐冷R-12及R-22.不可直焊,需去掉漆包膜后再焊锡.2.4 聚亚胺酰胺漆包线(AIW):涂料为Polyamide-imide树脂作成,有优的稳热性.耐热性优;耐磨性佳;耐化学药品性佳;耐冷R-12及R-22.不可直焊,需去掉漆包膜后再焊锡.2.5 自融性聚胺脂漆包线(SBW):是聚胺基甲酸脂漆包线(UEW)上面再加一层热可塑性皮膜.具有聚胺基甲酸脂漆包线(UEW)的全部特点;可节省线圈真空含浸时间之加热干燥处理,提高工作效率,降低成本;可与层间纸粘着,防止线间之滑落.2.6 油性树脂漆包线(EW):油性树脂瓷漆包线是最早普遍被使用之漆包线,以天然树脂与干性油为主的油质为绝缘皮膜,依规定厚度烤漆于导体而成.在漆包线中,体积最小,可使线圈轻巧化.节约使用材料降低成本;耐水性优良,耐湿性佳,短期负热载性佳;因耐溶性剂,耐油性差,故浸油时有选择溶剂的必要;耐磨性比其它漆包线差,不适于笨重的绕线作业.2.7聚乙烯醇缩甲醛漆包线(PVF):是以合成树脂漆包线中最早开发一种,以Polyving.formal树脂为主体,另附加硬化性树脂的油脂为绝缘皮膜烤漆于导体而成.绝缘性极强,耐热性比合成树漆包线(PVF)、聚胺基甲酸脂漆包线(UEW)优越;耐药性(碱性除外)、耐溶性优良;机械强度可与合成树漆包线(PVF)媲美;力率、诱电率可与聚胺基甲酸脂漆包线(UEW)比美;耐碱性、耐湿性比合成树脂漆包线(PVF)强.2.8 聚胺基甲酸脂尼龙被覆漆包线(UEW-NY):是聚胺基甲酸脂漆包线(UEW)上面再加一层尼龙皮膜.绝缘性强,耐热性比聚胺基甲酸脂漆包线(UEW)优越;可直接焊锡.3. 检验方法(以2UEW为例):3.1 外观检查颜色正确,色泽光亮,无伤痕,无斑点,排线良好.要有标签标示,标签内容要正确.颜色均匀,无黏着,以指甲刮擦不易剥落,无打结等.3.2 尺度检查用卡尺测量成品外径是否符合要求.以瓦斯燃烧器或不损伤导体之药剂除去漆包膜后,用卡尺测量导体直径是否正确.3.3 耐压测试剪一段铜线,焊锡一端后接高压棒,用另一根高压棒扫描铜线.高压要求:打600V,打1000V,0.7mm以上打1200V.3.4 直焊性剪几段铜线,焊锡后检查铜线吃锡是否均匀,表面光亮,无斑点及氧化现象为佳.焊锡时间:以下焊2秒,焊3秒,焊4秒,以上焊5秒.3.5 针孔试验截取长度约6米长之试料1条,浸入含有3%酚酞酒精+0.2%食盐水之试液中,溶液为正极,试料为负极.导以12V之直流电压1分钟后,检查产生之针孔数.针孔数量标准:0UEW要求2个针孔以下,1UEW要求3个针孔以下,2UEW要求5个针孔以下.3.6 其它测试伸长试验:截取确无针孔之适当长度试料3条,设标点距离250mm,伸长5%,伸长10%,伸长后以8倍之放大镜检查时不得有龟裂现象.卷线试验:用一根直径10mm-20mm平滑圆棒,将铜线紧密卷线10圈,不得有以肉眼所见之龟列现象(以上施行之).耐热冲击试验:用烤箱加热120℃30分钟后,再做针孔试验.4. 其它常识4.1 中国线规(CWG)用mm为单位,美国线规用AWG表示,英国线规用SWG表示.4.2 部分特殊铜线英文名称:绞线(LITZ)、丝包线(USTC)、单丝包线SQZ、双丝包线SEQZ、涤纶丝包线(SDQZ)、FURUKAWA三层绝缘线(TEX-E/120℃、TEX-B/130℃、TEX-F/155℃)、FURUKAWA双层绝缘线(FWX-E/120℃)、FURUKAWA双层绝缘线(FSX-E/120℃).4.3 聚脂瓷漆包线(PEW)、聚亚胺聚脂漆包线(EIW)、聚亚胺酰胺漆包线(AIW)等不可直接焊锡,必须用脱膜剂或锡炉去掉漆包膜后方可焊锡.三. 胶带(TAPE)1. 根据材质分类:1.1 环氧薄膜(Epoxy Film):适用于线圈封包、固定、捆扎、缠结、外层及层间绝缘.坚韧、从形性好、抗焊接、抗刺穿、电气性能佳、容易处理;高介电强度、抗松脱、抗溶剂;操作温度130℃,介电击穿在5000V以上.1.2 聚酸亚胺薄膜(Polyinmide Film):用于线圈、电容器及电线缠结.抗溶剂、耐高温;操作温度155℃-180℃,介电击穿在7500V以上.1.3 聚四氟乙烯薄膜(PTFE Film):可用于高温线圈、电容器及扁平漆色线.这种耐高温薄膜胶带在温差极大时,仍可保持其性能不变;抗电弧能力极高,操作温度155℃-180℃,介电击穿在9500V以上.1.4 乙烯树脂胶带(Vinyl Tape):可作标记、标识用.抗耐磨、抗湿、抗碱、抗酸及铜腐蚀;并能适应各种气温情况(包括紫外线);操作温度80℃-105℃,介电击穿在5000V-12000V.1.5 聚酯薄膜(Polyester Film):变压器所用的绝缘胶带大多就是这种胶带(3M 56#);可在表面印刷.这种胶带适应于需要薄质、耐用和高介电/耐电压强度材料时的绝缘用途.它比醋酸脂薄膜胶带耐温度;它的从形性高、有极佳的抗化学品、抗化剂和防潮能力,并可扺受切割及磨损.其操作温度130℃,介电击穿在5500V以上.1.6 纸带(Paper):主要用于缠结线圈、线圈封包及末端折回分接(低频变压器).其绉纹及纤维带基物料具有极高从形性;但介电击穿仅2000V左右,操作温度为105℃.1.7 合成薄膜(Composite Film): 一般用于绝缘、固定,线圈封包、引线衬垫等,高频变压器所用的档墙胶带大多就是这种胶带(3M 44#).电气性能极佳,从形性高,抗撕裂、抗刺穿、耐磨性;并备有三种厚度可供选择;其操作温度130℃,介电击穿在4500V-5500V.1.8 玻璃布(Glass Cloth):用于线圈封包及固定,线芯、外层和层间绝缘;可在表面印刷.抗撕裂、从形性好、耐磨性;操作温度130℃-180℃,介电击穿在3000V以上.1.9 醋酸脂布(Acetate Cloth):可作档墙胶带用,并可在表面印刷;从形性好,用作线圈封包,也可作档墙胶带使用;操作温度105℃,介电击穿3500V左右.1.10强化织维带(Filament Reinforced):可用来固定引线及端子板,并可用于末端按回分接.这种胶带特别适用于需要聚脂薄膜的高介电强度/高耐电压和玻璃布的高度机械强度的情况.它的延展强度低、韧度高和抗撕裂;在130℃或以下范围使用这种胶带,比使用玻璃布胶带的成本为低;介电击穿在4000V-7000V.1.11防静电胶带(Anti-Static Tape):焊合遮蔽胶带,耐高温的Kapton聚酸亚胺带基,防静电的导电聚脂粘剂.2. 根据用途分为:玛拉胶带(Mylar T ape)、档墙胶带(Margin T ape).2.1 玛拉胶带(Mylar Tape):常用的以3M 56#(聚酯薄膜胶带,我们常说的绝缘胶带)为主,单层66米/卷,双层50米/卷.有各种颜色供选择.2.2 档墙胶带(Margin T ape):常用的以3M 44#(合成薄膜胶带,俗称复合基材)为主,有三种厚度可供选择;一层90米/卷,二层45米/卷,三层30米3M 28#(醋酸布)做档墙胶带的,它的优点是易于切割.3. 检验方法(以3M 56#为例):3.1 外观检查无伤痕、无花斑,颜色正确,色泽光亮.两边无溢胶,无毛边;中间胶圈不可翘起.3.2 尺度检查宽度、厚度是否正确.必要时长度也要作检查确认,并且里面不可有断头现象.3.3 粘性检查手撕胶带再复原后,检查胶带是否上翘.将胶带粘在干凈的钢板上(或包于铁心上),放入120℃烤箱中烘烤30分钟取出,撕下胶带检查是否脱胶、上翘.取几片胶带浸入凡立水中1小时,如发生脱胶或凡立水发生蛋白现象则为不合格.3.4 耐压检查取三片不破损的胶带粘在铁片上,铁片接一根高压棒,用另一根高压棒在胶带上扫描.高压要求:3750V以上.四. 铁心(CORE)1. 根据材质可分为两大类：铁氧体磁心和合金类铁心.铁氧体磁心包括:锰锌系列(MnZn)、镍锌系列(NiZn)、镁锌系列(MgZn).合金类铁心包括:硅(硅)钢材、铁硅铝合金(Sendust)、铁镍合金(High Flux)、铁镍钼合金(MPP)、铁粉心和非晶、微晶合金.1.1 锰锌系列(MnZn):主要用于功率变压器、EMI共模电感、储能电感等.电阻率高、铁心损耗低、居里温度高.形状有EE、EF、EFD、EI、ER、ET、POT、PQ、RM、UI、UU、环形等.1.2 镍锌系列(NiZn):主要用于常模滤波器、储能电感等.电阻率很高、工作频率高、铁心损耗较锰锌高、居里温度高.形状有DR、R、环形等.1.3 镁锌系列(MgZn):很少用到此类铁心.1.4 硅(硅)钢材:主要是用作低频变压器上.极高的磁导率(约60000µi),很高的饱和磁通密度.成本较低,电阻率非常低(取决于硅含量).形状有片状、带状以及加工后的O型、R型等.1.5 铁硅铝合金(Sendust):由铝6%、硅9%、铁85%组成.磁导率在14µi-125µi之间.成本中等,铁心损耗低.主要是环形铁心.1.6 铁镍合金(High Flux):由铁50%、镍50%组成.磁导率在14µi-160µi之间,饱和磁通密度高于铁硅铝合金.成本高于铁硅铝合金,铁心损耗介于铁粉心与铁硅铝合金之间.主要是环形铁心.1.7 铁镍钼合金(MPP):由铁17%、镍81%、钼2%组成.磁导率在14µi-550µi 之间,饱和磁通密度最高.成本最高,铁心损耗最低,稳定性最好.主要是环形铁心.1.8 铁粉心(Iron Powder Core):由极细的铁粉和有机材料粘合.磁导率在10µi-75µi 之间.成本低,铁心损耗很高.1.9 非晶、微晶合金:采用特殊工艺制造完成(使用超急冷凝固技术一次成形).分为铁基、铁镍基、钴基和微晶金四大系.可加工成各种不同特性的产品.形状有环形、CD 形等.2. 各种铁心的具体描述.2.1 棒状铁心(ROD CORE):以镍锌系列为多,有R 型、RWW 型等.规格名称如:R4x12名称与棒状铁心基本相同:DR8x10、DR2W8x10、DR3W8x10、DR4W8x10……SMD 型:贴片式铁心,主要用作电感线圈.2.3 环形铁芯(TOROID CORE):有锰锌、镍锌、铁硅铝合金、铁镍合金、铁镍钼合金、铁粉心和非晶、微晶合金.主要说一下铁粉心铁心和锰锌铁心.IRON CORE:有多种材质,最常用的是-26材.规格名称如:T50-26B.1 –2:红色+灰色.2 –8/90:黄色+红色.3 –10:黑色+灰色.4 –14:黑色+红色.5 –18:绿色+红色.6 –26:黄色+白色.7 –28:灰色+绿色.8 –33:灰色+黄色.9 –38:灰色+黑色.10-40:绿色+黄色.11-45:黑色+黑色.12-52:绿色+蓝色高度区别码 inch) 长度长度MICROMETAILS 又开发出-60、-70、-19等新材质.MnZn T CORE:根据初始磁导率分为多种材质.规格名称如:T16x12x8 R7K.1 一般涂装成为绿色,涂装方式有粉体和液体两种..2 少数不涂装而加外壳(CASE)或采用特殊线绕线..3 所有环形类产品的电感量计算时均以内圈为准..4 当环形铁心的高度大于其外径时,其命名时以RH 开头,如:RH8x6x10.铁氧体铁心:就是高频变压器上所用到的铁心.规格名称如:EE-1614 R7K.1 EP 型铁心是1PRS 铁心长度来命名的..2 RM 型铁心是以其中柱直径来命名的.低,而且气隙越大Q 值越低..4 铁心开气隙(GAP)可增加磁场和温度的稳定性.气隙越大,电感量越低;反之,电感量越低高.五. 套管(TUBE) 1. 根据材质分类：1.1 铁氟龙套管(TEFLON TUBE):广泛用于化学、仪器、机械工业、航天、汽车、医疗、电子变压器、通讯等科技工业.铁氟龙套管(TEFLON TUBE)的特性:.1 铁弗龙为塑料中耐温最高(280℃~300℃);.2 耐强酸、强碱、阻燃(氧指数≧90);.3 高绝缘(额定电压300V/600V).按其壁厚分为(均用AWG 为大小单位):1.1.2.1 L 型壁厚: ,介电击穿3600V 以上(一般常用的);.2 T 型壁厚: ,介电击穿7200V 以上;.3 S 型壁厚: ,介电击穿12000V 以上.1.2 UL TUBE:广泛用于电线的连接、焊点保护、电线端部处理、电线标志、金属的防锈、防腐、电阻器、电容的绝缘保护、天线保护等方面.UL TUBE 的特性:.1 具有优良的阻燃、绝缘性;.2 有弹性,收缩温度低、时间快;.3 有多种颜色供选择.按其壁厚分为(均用Φ为大小单位):.1 普通热缩型(一般常用的).2 超薄型1.3 PVC TUBE:主要用于电解容器、洗衣机电容、仪表线圈、电池、电线接头等电子组件的绝 缘包封;也可用于瓶装、金属管材、文具、玩具、五金器件等一切需要装饰、防潮、防腐、 防尘的包封.PVC 料非环保材料.1.3.1 PVC 普通热缩型套管的特性:材质材质 (1PRS.1 收缩温度低、时间快;.2 有多种颜色供选择.按其特性分为(均用Φ为大小单位):.1 普通热缩型.2 不收缩胶管1.4 其它套管:硅质玻璃纤维绝缘套管(简称硅质套管,有单层和双层供选择)、硅胶套管(硅橡胶套管)等.六. 环氧树脂(EPOXY)及硬化剂(HARDENER)1. A、B胶(以力多为参考)1.1 主要组成成分及特点:由环氧树脂(2008A)和硬化剂(2008B)混合后使用.适用于金属、陶瓷、木材、橡胶制品、玻璃、纤维品等.环氧树脂(2008A):透明粘稠体、无杂质,比重为/ml.硬化剂(2008B):黄褐色或浅褐色粘稠体、无杂质,比重为/ml.具韧性,能承受冲击力、震荡力;可常温硬化或加温硬化.1.2 使用方法:按1:1的重量比取量.混合在一起后必须搅拌均匀,以免硬化不完全.环境温度及混合液体后的时间长短会影响可使用时间的长短,所以尽可能适量混合,并短时间内使用完,避免浪费.硬化时间:25℃需要8小时,60℃需要1小时,100℃需要12分钟.时间供参考,必须以实际干燥、不粘手为准.1.3 保存方法:两者必须分开储存,因为两者混合后也会自然硬化.2. 黑胶(E-500)及灰胶(E-506)2.1 产品特性及适用范围:两者均为高粘度、高触变性、高粘接单液型环氧树脂接着剂,硬化过程中不垂流.适用于金属线圈及电子零件粘接.2.2 使用及保存方法:可直接使用.硬化时间:120℃约1小时.时间供参考,必须以实际干燥、不粘手为准.冷藏为佳.3. 厌氧胶3.1 黄色液体,有刺鼻气味,油性状,渗透力极强.3.2 直接使用即可.常温4小时后可粘接物品,烘烤效果更好.3.3 适用于金属、玻璃、机械等产品粘接.七. 其它辅助材料1. 铜箔(COPPER COIL)1.1 铜箔有背胶铜箔和不背胶铜箔两种,根据在变压器中的位置又可分为内铜箔和外铜箔.====Word行业资料分享--可编辑版本--双击可删====在变压器中一般起屏蔽静音的作用,主要是减小漏感,激磁电流.1.2 铜箔代替铜线作绕组时,可以通过较高的电流.2. 锡条和锡丝2.1 一般锡条为63:37锡,即含锡量63%含铅量37%;无铅锡含锡量99.3%含铜量%.2.2 锡丝用于焊接引线及铜箔.3. 凡立水(VARNISH)及稀释剂(天那水)3.1 一般可分为烘干型(含浸变压器用)和自干型(含浸电感线圈用).3.2 操作步骤:用80℃-100℃预热产品30分钟.冷却产品到40℃-50℃时进行含浸.取出产品,常温滴干后再用120℃左右烘烤4-6小时.常温冷却即可.3.3 凡立水和天那水属易燃物品,需储存于阴凉通风处.4. 标签4.1 标签大小原则上应小于所贴位置面积.4.2 字迹应清晰,均匀,颜色需正确.5. 其它如铁夹、束线带、隔片等暂不作介绍.源-于-网-络-收-集。
变压器常用材料的认识变压器的生产,常需用到铜线,铁心,胶布,线架,醋酸胶布,矽钢片,纯铜片,锡棒,焊油,铁夹,标签,印章,铁带,矽缘圈,绝缘漆,香蕉水,套管,矽胶等材料,作为一名新进人员,往往对这些材料缺乏一些必要的基本认识,以致在生产时无法明白哪些材料的性能和基本的认识作一点浅显的解释说明,以期能对各位之工作有所帮助.第一节: 漆包线铜线是制作变压器的基本材料之一,它可以完成变压器最基本的功能一一变压功能,常用的代号是WIRE,表示”线”的意思,真正的洋名称应该是COPPER WIRING.定义:用于消费电气用品或工业用途之各式线圈,变压器等,所用线材为铜质之导体,外层绝缘以聚胺甲酸脂{聚胺甲酸脂(POLYORETHANE)是一种化学物质,具有绝缘作用}被覆者,称为漆包铜线,变压器或电感器必须使用漆包线来缟制,故必须了解漆包线的绝缘种类,耐温等级,符合各种安规的要求,线径尺寸等,还要了解制造部厂商对漆包线绝缘材质的命名的方法与规定,以期更好的为生产和管理工作服务.本节中所称:漆包线”指的均系铜质漆包线.一.漆包线的种类,1. 一般情况下,漆包线的分类是根据漆包线的材质分主类,经线径来分类次,分类情况如下表一:由于变压器设计与使用要求越来越高,对铜线耐温等级的要求也越来越高,除UEW,UEWY具有直焊性外,其它种类漆包线需剥漆包膜后才能焊锡,实在有些不利于生产作业,因此漆包线生产厂商开发出F级耐温而又具有直焊性能的漆包线,这些漆包线有:其它不常用的自融性铜线有:大亚(UEW-SB)A级荣星(LOCK)B级台一(FBW-E)A级; 台一(FBW-B)B级;台一(FBW-F)F级.太平洋(DD-B)B级; 太平洋(DDNY-B)B级二. 漆包线的一种安规要求由于漆包线绕制的产品涉及到电气安全问题,世界各国对漆膜所能承受的一些参数,都有一个专门的规定来加以限制,以保证产品的安全性能,这些规定与其它方面的一些要求构成了所谓的安全规范,简称安规.根据使用场合的不同,安规的具要求也不一样,一些常见国家与地区的安规代号如下表二:CNS ---台湾 NEMA--- IEC----国际电工 BS----- JIS------日本DIN------ CSA---加拿大UL-----美国TUV----欧洲 VDE----德国表二:三. 漆包线漆膜厚度的分类1. 美规线漆膜区分美规线最厚的是: QUAD 依TRIPLE 次HEAYY 遁最薄者: SINGLE 减美规线都是最外层加尼龙(C O A T I N G N Y L O N),习惯上称: QPN,TPN, HPN, SPN.2. 厘米制线漆膜的区分应用国家或地区主要有:台湾和日本.依最外层漆膜厚度分为: 0种线 3层漆膜1种线 2层漆膜2种线 1层漆膜3种线最薄层膜漆膜等数可以参考下列标准代用:TPN=OUEW+NYHPN=1UEW+NYSPN=2UEW+NY四. 铜线的线径分类A. 美规线: 以号码来表示铜线线径的,铜线的线径对应于线号.具体表示法如下:@ AWG#38号 @ AWG#24号一般美规之大小从AWG#00号~AWG#50号为止,即AWG#50号为最小,具体对应的线径请参考(铜线线号与线径对照表).B. 厘米制: 线径直接以裸径大小来规定线径之规格,具体表示方法如下:¢2.0mm,表示铜线直径为2.0mm, ¢1.5mm,表示铜线直径为1.5mm.¢1.2mm,表示铜线直径为1.2mm, ¢1.0mm,表示铜线直径为1.0mm. 等等值得注意的是: 在实际的测量中,往往会出现测量值比实际线径值要稍微大一点,这是正常现象,因为在标示线径时,并未含包膜厚度,实际测量时要加上漆膜厚度才是正确的测量值,具体是依铜线线种则定.五. 铜线漆膜颜色表示的意义在实际生产中,有时有多个绕组绕线,为了作业的方便和防呆需要,将铜线加以区分,如果有漆膜中加入各种颜色,就可以很方便的解决这些问题.标示这些铜线时,约定在铜线规格代号后加上颜色代号区分,方法为 :自然色(或称本色---金黄色)----N 红色-----R(Red) 绿色-------G(GREEN)蓝色-------B(BLUE) 黑色-----BLA(BLACK) 等等例: 0.25Φ 2UEWN---表示为: 直径为0.25mm自然色的2种漆膜铜线0.35Φ 2UEWR---表示为: 直径为0.35mm红色的2种漆膜铜线六. 铜线漆膜耐温等级和耐温等特性分类各种铜线耐温等特性见下表三.七. 漆包铜线的应用1. 圆型铁芯绕线时,要使用外层加有尼龙的漆包线.2. 必须使用客户SPEC,书规定的耐温度等级,例如.F级耐温的产品,不能用UEW的线去绕制.3. 若以1UEW 的铜线代用2UEW去绕制变压器时,必须考虑线包会不会过饱(BUILDING)问题.4. 铜线线径的代用,原则上以粗一点的铜线去代用细的一点铜线,但不可相差过大,代用时必须考虑到客户的要求,所以代用时最好取得客户承认方可.5. STRAND WIRE (多股绞线):依客户规格要求线种,线径,股数去绞线.例如:2UEW Φ0.1*20多股线不宜绞得太紧,以免漆包线龟裂.其绞数\英寸依客户要求,若列要求则依一般绞数(线径*股数,有一般性计算公式,厂商会自行调整.6. LITZ WIRE (多股线织线):严格区分多股线编织线(有一定比例股数),但现在在多已不区分,把STRAND WIREI当成LITZ WIRE 来称呼.7. USTC (丝包线): 很细的多股线外加丝线被覆,或多股线中加一条丝线,以增加强度而不易被拉断,目前客户用丝包线时,又含浸又凡立水,这样失去了丝包的意义,但只要客户喜欢就好.8. TEX—E :此为日本古河电工开发出来的一种三层绝缘漆包线,它的漆包膜厚度是一般2UEW线的3-5倍,可以承受较高的绝缘试验电压,因此经UL认可,用在次级时,与次级间可以省略档墙胶布,目前的已有该种线径有Φ0.2~Φ1.0等多种规格,该线在安规上的温度等级为E级,但也有用于B级产品上.使用TEX—E漆包线时,最困扰的一个问题是焊锡,因为它的三层绝缘漆膜要完全吃锡需较长的时间,故此有吃锡上方的漆膜上会呈现枯黄色,影响外观.八. 铜线的外观检验一般漆包线的检查项目主要有如下几项:1. 线径2. 外观检查3.针孔试验4.拉力试验5.耐高压试验6.直焊性试验7.导体电阻试验等.1. 线径线径的检验一般依靠游标卡尺或镙微器来测量,漆包线之实际线径均与规格书要指明线径要组,因为规格书上标明的是指裸径而言的,这一点检验时必须明了,具体相差尺寸见页一之规定.另: 美规线(SWG)和英规线(AWG)是用线号代替线径的例如,SWG#20.具体意义见附表件(铜线线号与线径对照表.)2. 外观检查聚胺基甲酸脂类线之漆膜均匀被覆于导体表面,所烤成之漆膜不得有裂痕,瑕疵,绝缘应良好,其漆膜对铜线,纤维质材料不应含有害作用,且具体充分之耐久性.就整轴线用目视和手感施行检查,没有下列情形者为合格:A. 有伤痕B. 表面光滑不足不均匀,颜色不纯正.C. 于常温下线与线粘在一起D. 于常温下,漆膜易用手指甲括脱落.3. 针孔试验截取长度为6m之试料两条(或1条),经125℃加热十分钟后,浸入试验液中约5m,以试验液为正极,试料为负极,加以12V值流电压,1分钟后,产生之针孔数符合下表四之规定者为合格:试验液配制: 将含3%酚太的酒精溶液数滴,滴于0.3%的食盐水中即成4. 拉力试验设标点距离250mm,以300mm\MIN以下之张速度,线径0.08~0.09mm之伸长率为10%,线径0.10~0.35mm之伸长率为15%,然后以约5倍之放大镜检查导体,漆膜不得有裂痕现象为合格.5. 耐高压试验线径0.05mm以上者须实施耐高压试验,取同一轴之铜线,以适当长度截取3根,将线对折,加以表五所示之拉力,在长度如表五所示之扭数,然后移去拉力,从线对折处剪成两条,于此两条线间,通以50Hz 或60Hz之正弦交流电压,电压增加速度宜在500V\S内,如破坏则升压速度降低,结果应符合表六之规定.(表五)表六;第二节. 线架与底座线架与底座是支撑线圈的骨体,再配以PIN(也有的线架没有PIN,而是用导线代替之).则形成了一个完整的支架,使变压器各出入线可以方便的缠焊在PIN 上,它的洋名是BOBBIN.一, 线架的种类: 根据变压器的绕线和设计使用的需要,线架可以分为EI 型\EE 型\EC 型\UU 型\EF 型\日字型\子母型\EEL 型\圆弧型等.二. 一般而言,线架正放置(PIN 朝下),左下脚为PIN1,然后顺时针方向标示之,依次为第2.3.4………..,一般制造厂家都会在PIN1上有所区别,例如:A. 斜角图一)B. 沟槽: PIN1 图二)7 5 图三(A)C. 不同PIN 距,第一PIN 比其它PIN 距要宽. PIN1 见图三(A)3 5图三(B)第一PIN 比其它PIN 距要窄, 见图三 D. 线架正立放置时,其顶端有一圆凸点之对应PIN 为第一PIN(如图四). PIN1图四E. 直接在PIN 旁标上数字表示.F. 线架两排PIN 数目不相同,PIN 少的一端且不对称边为第一PIN,顺时针为序,例如,一边为5PIN.一边为6PIN.也有少部分BOBBIN 没有任何可资识别者,在此情况下,绕线前应先把线架选择同一方的打白(或黑)点,以资区别,打点的方式有在PIN 侧,有在线架顶端(客户插件时容易识别).一般的情况下,客户在设计时都会注意到防呆措施,把不用的PIN,选择不对称的拔除,PC 板对应的位置不鐕孔,插件时就插不进去,以防止插错方向,烧掉PCB 板.2. 线架之PIN 的标示A. 顺时针计算方法,通常情况下,B. 并列标示方法 就是从PIN1开始,计完第一排的PIN 后,再计第二排,以第一排PIN1所对应的PIN 开始小凸点图1 8计算的方法称之为并列标示方法.如图六:注意: 在使用线架时,PIN位,千万不可自行判定PIN位,以免发生客户抱怨,弄巧成拙.C. 其它要知道的方法@, 客户懂得一般性公认的标示方法,但基于PCB设计时,印刷电路布线时无法布线,所以PIN位是根据实际需要来标示的,此时,应依客户的特别说明和规格书特别的注明的标示方法来认识即可.@. 客户不懂得一般性的分认的标示方法,只依有缠线的PIN位来标示PIN的数字顺序号,且有的从左边标示,有的从右边标示,此种情况下,应特别注意与实际的线架对照认识,并转换为公认标示法,写出作业指导书上,以免厂内产生困扰或弄错.@. 矽钢片型线架之PIN位计算方法依规格书上标示之序号为准,尤其是引出线部分.三. 线架的材质,主要有三种:A. 电木线架, B. 塑胶线架, C. 尼龙线架, 各材质特性说明如下:A. 电木线架@, 电木线架是由电木粉经过注塑机高温射出成型的,不同制造厂商生产的电木粉有不同耐热性,浪注性和含水性等,而且标示方法也不一样,例如:住友电木粉有 PM-9820 PM9630长春电木粉有 T373 T357 T375杜邦电木粉有 RE9087@. 以用得最多的长春电木粉来说明电木粉的耐热性,流注性,含水性如下:流注性: T373(好) -------T357 --------T375(最好)耐热性: T375(好) ---------T357 --------T373(最好)含水性: T375(少)----------T357 --------T373(多)图因此,某些客户要求品质时,往往会对变压器进行环境试验,(可靠度试验),这时必须依客户要求指定使用某种电木粉成型的线架.并通知业务重新报价.B. 塑胶线架,塑胶线架分为黄色塑胶(PET)和白色塑胶(PBT)两种,PBT性质和PET基本上相似,只是耐温性更差而已.此种线架耐温性差,高温镀锡后,PIN会移位,造成PIN距不符,整PIN很困难,此种线架在插PIN处一般留有气孔,以利于焊锡时,可以更快的散热冷却,防止PIN移位,如图七:图七气孔洞 PET (或) PBT线架C. 尼龙线架式NY-66尼龙线架的最大的好处就是韧性好,不易破碎,但绕线时随着绕线的张力,线架凹槽边缘会向外扩张.且耐性能一般,硬度和耐性能均会增加,价格相对而言好会较高.UL安规的重点在于防火,线架的选择要注意安全安规要求,目前常以线架厚度来决定安规等级,例如:T373材质为94V-1 .但在壁厚1.0mm以上时可以当成94V-0来用,大家都是这么认为的,姑且信之.四. 线架的选择一般变压器厂锡炉温度都很高.在420℃以上,为了减低镀锡后PIN移位现象,除非找不到客户要求尺寸的电木线架,万不得以才选用PET(或PBT)线架,很不幸非用PET(或PBT)线架时.应增加生产线工时,并告诉生产线,缠PIN只要不超过凸点时,缠线尽量不要压到最低下,以免镀锡时漆包线陷到线架内面.无法吃锡,为了使漆包线完全吃锡,延长镀锡时间而使PIN移位变形情况恶化.A, 选择PIN距与排距时必须符合客户规格要求,并注意尺寸必须有与铁芯配合臂长,积厚等.B. 在尺寸许可的范围内,尽量选择绕线时幅度略大者,以免布线时有一圈绕不下去的问题.五. 线架的试验线架检验主要有:外箱标示,外观尺寸,材质,耐温性,PIN数与PIN位,PIN承受拉力等.1. 外箱标示内容: 规格,数量,安规,厂商检验等2. 外观尺寸:线架高度,宽度,长度,槽深等各部位尺寸,PIN长,PIN距,PIN位,PIN直径,PIN排距等尺寸,PIN数是否相符,PIN是否松动,是否露铜,氧化,刮伤,倒角等,铁芯套入线架是否太紧或卡死,上下(立式线架)或左右(卧式线架)是否还有1.0mm以上的余裕间隙.3. 线架材质:是否为规格书要求材质(可从外观上简单的识别),各部位尺寸是否太大,影响作业,是否破损,成型不完全,射料不足,变形或污秽.4. 拉力试验, 线架结构是否能承受5KG(EI-30以上)或2KG(EI-30以下)压力,用手挤压是否容易断裂,PIN是否能够承受2KG拉力,拉PIN时有无PIN断和塑胶崩裂的情况.5. 耐压试验: 线架管壁厚度是否大于0.8(EI-30以上)或0.5MM(EI-30以下),能承受AC5KV 3mA或者AC4KV 3mA之高压,尼龙线架加温180℃ 20分钟之后,用1KV 1mA高压试验时,不得击穿,电木线架加温180℃ 20公钟后,用1.2V 1mA高压试验时,不得有击穿现象.6. 耐温性,经锡炉450℃ ~500℃ 3秒钟镀锡,不否有掉PIN PIN红,塑胶碳化,爆裂,熔化,变形,PCB支架的,在400±20℃时,不可有变色的,铜皮不可脱落,白色塑胶线烘烤100℃ 4小时候,应无变色现象(这样对制程形有抑制作用).则耐温性良好.第三节, 铁芯铁芯从广义来讲,主要分为两种: 一种是低频变压器用的铁芯,如硅钢片和矽钢片等,一种是高频变压器用的铁芯,这种铁芯严格来说,应该叫磁芯更为贴切,它是由铁氧体磁粉经过高温烧结,处理而成的,通常,大家在工厂内所听到的铁芯,指的就是磁芯,而不含低频变压器用的铁芯,这只是习惯叫法,即然大家都这样叫,就姑且用之.铁芯的作用是增加磁场强度,形成磁回路的,之所以叫铁芯,主要是因为它是采用磁铁物质制造而成的.硅钢片和矽钢片是在一种软钢片中渗入一定比例的硅或矽的成份制造而成的,磁芯则是有氧化铁中按一定比例加入镍,锌或锰,锌等经高温烧结而成的,在本节以下的叙述中.铁芯指的就是磁芯.一. 铁芯的U值与使用频率范围铁芯因不同的烧结而成,不同的物质配比比例,可以烧结成各种不同性能参数的材料.一般来讲,镍锌系的铁氧体铁芯比锰气体铁芯的使用频率范围宽,U值是衡量铁芯性能的一个重要参数.U值越高,铁芯使用产频率范围就越小,例如:二, 铁芯的分类,根据变压器设计和使用要求的不同,铁芯外形有多种多样,例如:EE型,EI型,EFD 型,ET型,ER型,ETD型,UU型,环型,R型,(棒型) DR型(工字形),等1.铁芯的规格识别2.在实际使用中,铁芯的型线中往往含有铁芯的尺寸规格,如何识别呢?不妨来看一下实例:EE33铁芯---------表示EE型,长度为33MM的铁芯EFD25铁芯--------表示EFD型,长度为25MM铁芯ETD49铁芯--------表示ETD型,长度为49MM的铁芯DR9*12铁芯--------表示DR型(工字型),*为9MM.长度为12MM的铁芯.R6*30铁芯---------表示R型,*为6MM.长度为30MM的铁芯一般来讲长度均是如上图八所示的:L”尺寸,但实际上, 在型争光碌中都标示为”A”,只是为避免与讲义上相混淆,故以”L”表示之,单位为MM.型型 L L L 系列 L(图八)B ( 图八)C (图八)D (图八)AB, 环形铁芯的表示方法一般有三种:(1) 外径*内径*高度 (2) 外径*高度*内径(3) 只标示外径长度(此时长度大都以英寸为单位) (图九)例如: T106-26 (第三种表示方法) 内径外径材质即外径=1.06*25.4=26.92(mm) 外径2. 铁芯的使用,代用与区分铁芯的代用应以特性相近者为原则,并非以高U值铁芯磨GAP.使电感值符合规格要求就能代用,因为铁芯使用不能简单的以初始导磁系数U值相同就可以代用,它还有矫顽磁力,磁通量等十几个特性参数,于变压器的使用特性的着非常重要的作用,这一点,应是品管人员和工程人员所认识和坚持的.A. DR-CORE属镍锌系列铁芯,除了材质以外,中径非常重要,DR-CORE加磁铁,一般用于LINERITY COIL或未加磁铁的CHOKE ,都不要随便中径的大小去代用,在LINERITY COIL 会因中径(或磁铁)的改变而在加正负偏流时,无法达到需要的电感值,在CHOKE若改变中径,也许在静态测试时符合电感值,但插到机板上,实际使用时,可能因为功率数不足而影响使用要求,不可不慎重.B. 各种形状铁芯的使用特点* DR---“工”字形镍锌系列铁芯,如图八(b),在绕细线时,L值一般比绕粗线时要偏高.* R------属镍锌系列铁芯,如图八©,在绕粗线时,L值一般比绕细线时要偏低.* EI ＥＥＥＲ形铁芯L值有高有低,随着材料的变化,但是,普遍认为EI形铁芯比EE形漏磁稍微要大,EE形铁芯比ER形漏磁又稍微大一点,因为ER形铁芯是圆形的,没有方角,比较符合磁力线的传输特点,相对地减少了磁传输过程中的损耗,提高了磁传输效率.* 空习形铁芯一般没有L值偏离的情况.注: 稍大的高频变压器铁芯研磨时,要单边研磨,且一定要靠PIN端.(除非客户有指定要求).3. 铁芯的检验铁芯的检验主要包含:A 外观与尺寸检验 B,特性检验,检验内容有:A, 外观检验,外箱标示的生产厂商,材质,料号,规格,数量,生产日期与批号等,铁芯的长,宽,高,与内外径等尺寸,套入标准绕好线的线架上,铁芯与线包上下(立式)左右(卧式)要有1.0mm—3.0mm的活动间隙,立式的左右与中径还要有0.5mm—1.5mm的活动间隙,铁芯外观表面不可有裂痕,缺角,变形,表面要平整,铁芯接触要光滑,研磨不可有很深的纹路,不可有毛边,涂漆的铁芯不可有脱落,漆不均匀,内孔有毛边逢或太厚造成内径小等现象.B, 特性检验;依生产规格,套入标准线包测试L值,是否在半成品规格要求范围内,必要时,送样确认角芯的各种参数值和曲线圈是否符合使用要求.三．矽钢片1．依其含钢量多少而不同的材质，常用的有：ZII（M6）---Z类为方向性矽钢片，用手折时，感觉较柔软，且会有白色粉状物质出现，一般厚度为0.35mm.H类为非方向性矽钢片,主要有:H18.H20.H23…….H50.H60 等,(M18,M20.M23……..M50,M60)等.一般来讲,含钢量多的矽钢片(或硅钢片)重量比含钢量少的要重一些,矽钢片分为锻烧(褐色)与无锻烧(灰白色)两种.2.我们厂内常用的矽钢片厚度一般是0.35mm及0.5mm,使用在频率为50HZ-60Hz的电源变压器上,有时也有用到T0.1mm厚的矽钢片,其用途比较特殊,大都是是使用在飞机与轮船上,其频率为400HZ的电源变压器,价格比较高昂,设计也较特殊.3.矽(硅)钢片厚度越厚,它的过流损失就越大,温升也会越高.4.H50A与H50N矽钢片的区分,H50A为烧纯类,H50N为未烧纯类,H20与H50Z11矽钢片的区分,H20矽钢片用手折时感觉很软.H50矽钢片用手折时有如同断裂的感觉,而Z11矽钢片用手折时会掉下粉状的物质下来且感觉很软.第四节.胶布在变压器中,经常用到胶布,胶布的洋名是ＴＡＰＥ，也有的叫玛拉（ＭＡＹＬＡＲ），后者只是直接用它的基材名称的英文音译来表示而已．一，胶布的构成1.胶布的基材A.PE膜: 全称是POLYEATEN FILM,是日前用得最多的胶布,基材是MAYLAR FILM.B.EPOXY FILM环气树脂膜C.POLYIMIDE FILM聚亚胺基膜D.POLYIMIDE COMPQCITES聚脂复合膜E.PTFE FLVOROCARBON铁气龙F.GLASS CLOTH 玻璃纤维布G.ACETATE CLOTH醋酸布(档墙)2.基材的厚度基材厚度是指不含背胶的部份,每种类型的胶布基本并不一致,以3M#1350胶布而言,其基材有1miL及2mil两种,1mil胶布含背厚度约0.06mm.2mil胶布背胶厚度纸为0.085mm.因此不要误解一般厚度为0.06mm的胶布为2mil胶布.3.胶布的背胶任何一种胶布都是由基材和背胶组成的,背胶的作用主要是帮助基材沾附于所贴合面上,通常背胶分为五种:A. RT---热固型橡胶B.ST---热固型矽利主康胶C. AT----热固型压克力胶D.A----压克力胶凡背胶胶系有”T’字者,为热固型胶系.RT型须经过120℃ 3H烘烤,背胶将凝固而使附着力增强,耐熔性与耐温性也增强,ST型须热固的温度更高,才能达到此效果,已不适应于变压器其它材料的烘烤温度,常用的胶布,背胶以3M与TERAOKA两家厂商的背胶较厚,1mil基材含有背胶约0.06mm,其余厂商的背胶厚度约0.05—0.055mm之间,因此在使用时,3M和TERAOKA胶布粘性较好.二, 胶布的使用A, 绝缘胶布: 3M#1350 . 3M#1318.---TERAOKA-----630F;MY9---四维.T49---天瑞; NITTO—31C,压敏.B.醋酸胶布: 3M#44. 3M#4418mil,----TERAOKA ---673FMTIL….MY3L-----天瑞----740NITTO----318C, 铁芯胶布: 热缩胶布---PPI#1113.SP—32焊点胶布----3M#10耐高温胶布---(CLASS. H) 3M#92三. 胶布的宽度1.原则上胶布的幅度在小数点以下,最小以0或0.5为单位,例如: 6.0mm:6.5mm;7.0mm;7.5mm….23.5mm2.绝缘胶布的宽度=>线架沟槽宽度,绕线幅度因包红绝缘胶布而有一个拉力,实际上大于线架幅宽0.5mm,当线包很胖时,外层胶布宽度应大于1.0mm,以避免漆包线与档墙外露.3.档墙胶布的宽度要依规格规定的宽度,因为它牵涉到安规的沿面距离(CREEPAGEDIS-TANCE),厂商能提供的尺寸在W=3.2mm上者,可以接受±0.3Mm-0MM,也就是说,规格规定挡墙胶布为3.2mm时,只能适用3.2~3.5mm,不可用3.1mm以下者,宽不影响排线.四. 胶布的检验和其它材料一般,胶布的检验包含:外观尺寸耐温性,耐熔济性,耐凡立水,耐高压等内容.A.外观尺寸:外箱标示,安规认可,规格,颜色,厂商,数量,料号等.B.耐温性能:取一试片,贴在铜片上,以12KG重的滚轮来回滚压一次,再放入已设定的105℃温度的烤箱中,经15~20分钟后,拿出冷却,撕下时铜片上应不以残留有粘胶为合格.C.耐熔济性:将耐温试验后的试片,浸入甲苯,丙酮熔液中,粘胶应不会脱离基材而熔解.D.耐凡立水:将试片直接浸入各类型的凡立水中1小时后,观察粘性不应有脱离基材之现象.E.耐高压性:取100mm试片3-5片,互相重叠在一起,(相叠处应宽3mm以上),依CTMD876所规定的方法,以500V\秒的升压速度加电压天试片,在破坏时读取其读数不应低于4.5V高压.F.胶布轴是否平整,各点是否一致,胶带是否有皱纹,是否易断裂,被胶是否均匀.有无脱胶现象.第五节. 套管变压器使用套管的目的,在于增加初次级绕组间的绝缘强度,以符合安规要求,或作为飞线或跨线,使其它元件能够有不影响连接的情况下,形成跨接或飞线状态.一. 套管的种类A, PEFT套管---亦即铁气龙套管，全称应是。
Thesis Submitted toHebei University of TechnologyforThe Master Degree ofElectrical EngineeringANALYSIS OF CHARACTERISTICS OF HIGH-FREQUENCY TRANSFORMER’S MAGNETICCORE MATERIALByZheng Y anSupervisor: Prof. Wang Y ouhuaNovember 2011河北工业大学硕士学位论文高频变压器磁芯材料特性分析摘要高频磁性元件是现代电力电子器件的重要组成部分，为了更好地发挥磁性元件的功能，必须深入了解高频磁性材料的损耗问题，本文以高频变压器磁芯材料的特性做为主要研究内容。
本文首先介绍了高频变压器的结构及磁技术的发展，高频变压器用的磁芯材料的分类和各自的特点，磁芯损耗的计算方法和发展历程；其次搭建了实验平台，分别对铁氧体、非晶合金和铁基纳米晶合金这三种材料在正弦波下不同频率条件下的磁材料特性测量，绘制了磁化曲线和磁滞回线等，并对损耗进行了计算；然后介绍了MagNet电磁场分析软件，并根据实验建立仿真模型，对空载和短路实验进行仿真，得出了涡流损耗和铜耗。
关键词：磁芯，磁性材料，损耗高频变压器磁芯材料特性分析ANALYSIS OF CHARACTERISTICS OFHIGH-FREQUENCY TRANSFORMER’SMAGNETIC CORE MATERIALABSTRACTThe high-frequency magnetic component is an important part of modern power devices. In order to fully perform the magnetic component’s function, we must better understand the loss of high frequency magnetic material issue. Therefore,this thesis will focus on the characteristics of the high-frequency transformer's magnetic core material.This thesis will first describe the high-frequency transformer’s structure and it s magnetic core material’s classification and characteristics, then introduce the calculation method and its development history of the loss of magnetic core.Secondly, establish an experimental platform to respectively measure the ferrite, amorphous alloy and nanocrystalline alloy’s characteristics of magnetic materials under the different frequency of sine wave, then using the experimental results to render the magnetization curve and hysteresis loop and calculate the losses. Lastly, introduce the MagNet and establish a simulation model which based on the experiment to simulate the no-load and short circuit in order to obtain the results of eddy current loss and copper loss.KEY WORDS: magnetic cores, magnetic materials, losses目录第一章绪论 (1)§1-1课题研究的目的与意义 (1)§1-2发展现状 (1)1-2-1 磁性材料的发展 (1)1-2-2高频磁技术的发展 (3)1-2-3高频磁性材料损耗测量技术的发展 (3)§1-3本课题主要研究内容与方法 (4)第二章高频磁性材料损耗的计算与测量方法 (5)§2-1磁芯损耗计算方法 (5)2-1-1正弦激励下磁芯损耗的计算 (5)2-1-2变压器空载运行与负载运行 (6)§2-2磁性材料特性测量实验 (8)2-2-1变压器参数计算 (8)2-2-2磁芯材料实验 (9)第三章 MAGNET软件简介与仿真结果 (26)§3-1软件介绍 (26)3-1-1 几何建模 (26)3-1-2 线圈和激励源 (26)3-1-3电路 (28)3-1-4材料性能 (29)3-1-5 电感的计算 (32)§3-2仿真结果 (34)第四章总结与展望 (39)参考文献 (40)致谢 (42)第一章 绪论§1-1 课题研究的目的与意义高频变压器具有效率高、体积小、重量轻等特点。
作成：尹小鹏一:常见不良与分析:变压器、电感常见不良以上是在承认变压器、电感时发现的品质异常。
这些异常中，大多数由于供应商的人员疏忽、理解错误、材料不良、作业方法不当等原因，但其中也有是因为开发部图纸的问题，总结如下：1.图纸版本没有升级。
图纸内容有更改，但图纸版本没有做相应的升级。
采购收到这种图纸后归档，当要做样品时，疏忽之下把更改之前的旧图纸传给供应商，因其它部门一般只看图号，不会细看内容。
采购认为此图号的图纸有给过供应商，故没有把内容有更改图号没变的新图纸传给供应商。
供应商有收到新旧两份同图号图纸，一时大意按旧图纸工艺做样品送承认。
以上导致样品的外观、结构、工艺或电性与图纸不符。
所以，如图纸内容有更改，还需做升级版本之动作（特别是涉及到结构与电性方面的）.能够做到明显区分。
2. 重点工艺没有注明详细。
一些有影响到产品的工艺和结构的方面没有在图纸上标注，如：绕线的方向（顺绕或是反绕）、绕线的方式（疏绕或是密绕）、飞线进出线的位置、产品的外围尺寸、安全距离等。
如果重点没有加以说明，供应商会认为没作要求,都会以自己常规的方式去做，因为每家供应商技术水平不同，同一成品会出现多种工艺,有些供应商做的可以达到我司要求,有些则在性能、结构等某些方面却满足不了要求，因而造成品质不稳定。
如:一个变压器的高度尺寸,这个变压器装在我们的整机上空间余量很少,在图纸上没有标注这一尺寸要求,供应商很可能会选择一般的骨架,做出来的变压器实装不合适(高度太高),需重新选BN 再做,如果一开始就有标注尺寸要求并注明需用开槽BN,结果也就不一样。
所以产品设计一旦确定,则需把这些(影响到产品要求的工艺和结构的方面)标注在图纸上,让人一目了然，加以管控。
3.图纸内容错误。
同一要求标注在图纸的不同位置,但标准不统一,引起制作人员的误解,导致做错。
例如:一个变压器的结构剖面图的绕组线径与电气原理图的不一致, 剖面结构图的是错的,但制作人员则参照的刚好是剖面结构图,结果也是错的。
