焊接机器人操作编程及应用教学

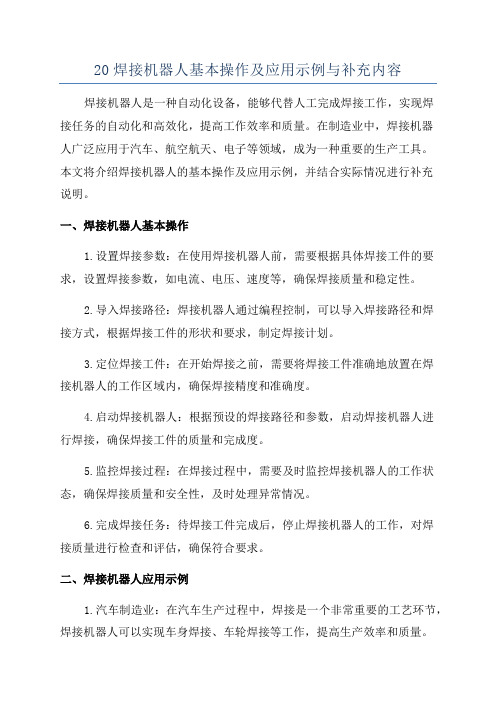

20焊接机器人基本操作及应用示例与补充内容焊接机器人是一种自动化设备，能够代替人工完成焊接工作，实现焊接任务的自动化和高效化，提高工作效率和质量。

在制造业中，焊接机器人广泛应用于汽车、航空航天、电子等领域，成为一种重要的生产工具。

本文将介绍焊接机器人的基本操作及应用示例，并结合实际情况进行补充说明。

一、焊接机器人基本操作1.设置焊接参数：在使用焊接机器人前，需要根据具体焊接工件的要求，设置焊接参数，如电流、电压、速度等，确保焊接质量和稳定性。

2.导入焊接路径：焊接机器人通过编程控制，可以导入焊接路径和焊接方式，根据焊接工件的形状和要求，制定焊接计划。

3.定位焊接工件：在开始焊接之前，需要将焊接工件准确地放置在焊接机器人的工作区域内，确保焊接精度和准确度。

4.启动焊接机器人：根据预设的焊接路径和参数，启动焊接机器人进行焊接，确保焊接工件的质量和完成度。

5.监控焊接过程：在焊接过程中，需要及时监控焊接机器人的工作状态，确保焊接质量和安全性，及时处理异常情况。

6.完成焊接任务：待焊接工件完成后，停止焊接机器人的工作，对焊接质量进行检查和评估，确保符合要求。

二、焊接机器人应用示例1.汽车制造业：在汽车生产过程中，焊接是一个非常重要的工艺环节，焊接机器人可以实现车身焊接、车轮焊接等工作，提高生产效率和质量。

2.航空航天领域：在航空航天领域，对零部件的焊接要求非常高，焊接机器人可以完成复杂的焊接任务，保证零部件的安全性和稳定性。

3.电子制造业：在电子产品的生产过程中，焊接是一个关键的工序，焊接机器人可以实现电子零部件的焊接，提高生产效率和精度。

4.钢结构建筑：对于大型的钢结构建筑，焊接机器人可以实现高空焊接和复杂结构的焊接，提高施工效率和安全性。

5.农业机械制造：在农业机械的制造过程中，焊接机器人可以实现农机零部件的焊接，提高生产效率和质量。

三、补充内容1.焊接机器人的优势：相对于人工焊接，焊接机器人具有高效、精度高、安全性好的优势，可以提高焊接质量和效率。

焊接机器人编程及应用教程焊接机器人编程及应用是现代工业生产中非常重要的一部分，它可以提高生产效率和质量，减少人力成本，同时也能保证操作人员的安全。

下面我将从编程及应用两方面进行详细介绍。

首先，对于焊接机器人的编程来说，它主要有离线编程和在线编程两种方式。

离线编程是指在不影响机器人实际运行的情况下，通过专门的离线编程软件进行编程。

这种方式可以减少对生产线的干扰，提高生产效率。

而在线编程是指在机器人实际运行的情况下，通过编程界面对机器人进行实时的编程调整，保证机器人能够按需求正常工作。

在离线编程方面，一般会使用一些专门的编程软件，比如ABB的RobotStudio 和KUKA的SimPro。

这些软件可以模拟机器人的运行情况，包括工具的路径规划、位置校准和坐标系转换等。

在进行离线编程时，首先需要确定焊接工艺参数，包括焊接电流、电压、速度等。

然后确定焊接路径和焊缝轨迹，并进行路径规划和优化。

最后生成机器人的程序代码，并进行仿真验证。

通过这些步骤，可以确保机器人可以按照预定的轨迹和参数进行焊接。

在在线编程方面，主要需要掌握机器人编程语言，常用的有ABB的RAPID语言、KUKA的KRL语言等。

这些语言一般具有类似C语言的语法结构，学习起来相对简单。

在线编程需要熟悉机器人的编程界面和操作方法，可以实时调整机器人的姿态、速度和路径等。

同时也可以实时监测机器人的运行状态，以便及时进行反馈和调整。

至于焊接机器人的应用领域，目前主要应用在汽车制造、机械制造、船舶建造等行业。

在汽车制造中，焊接机器人主要用于车身焊接和焊接接缝的补焊。

它能够高效、精确地完成焊接任务，并且具有一致的质量。

在机械制造中，焊接机器人主要用于焊接金属零件和结构件。

它可以根据需要进行多种焊接方式，如氩弧焊、CO2焊、激光焊等，适应不同的焊接工艺要求。

在船舶建造中，焊接机器人主要用于船体的焊接和补焊。

它可以根据船体的曲面形状和复杂度进行自适应的路径规划和焊接。

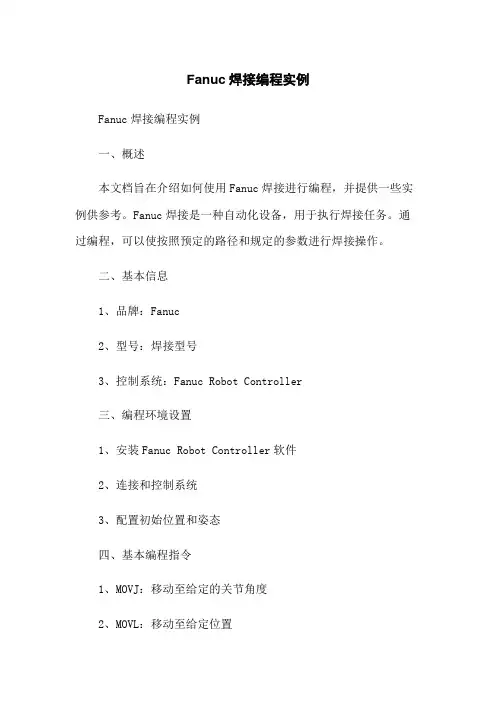

Fanuc焊接编程实例Fanuc焊接编程实例一、概述本文档旨在介绍如何使用Fanuc焊接进行编程，并提供一些实例供参考。

Fanuc焊接是一种自动化设备，用于执行焊接任务。

通过编程，可以使按照预定的路径和规定的参数进行焊接操作。

二、基本信息1、品牌：Fanuc2、型号：焊接型号3、控制系统：Fanuc Robot Controller三、编程环境设置1、安装Fanuc Robot Controller软件2、连接和控制系统3、配置初始位置和姿态四、基本编程指令1、MOVJ：移动至给定的关节角度2、MOVL：移动至给定位置3、CLRPOS：清除位姿数据4、SETPOS：设置位姿数据5、WT：等待指定时间6、等待输入或触发信号7、设置电弧和焊接参数8、启动/停止焊接进程9、设置焊接路径速度和加速度五、编程示例 1：直线焊接1、设置焊接参数2、设置焊接路径速度和加速度3、设置起始位置和姿态4、执行直线焊接5、停止焊接进程六、编程示例 2：点焊接1、设置焊接参数2、设置焊接路径速度和加速度3、设置起始位置和姿态4、执行点焊接5、停止焊接进程七、编程示例 3：拖焊接1、设置焊接参数2、设置焊接路径速度和加速度3、设置起始位置和姿态4、执行拖焊接5、停止焊接进程八、附件本文档附带以下附件：1、Fanuc Robot Controller软件安装包2、Fanuc焊接型号参数说明书九、法律名词及注释1、焊接参数：指定了焊接过程中的电弧功率、速度和力量等参数。

2、位姿数据：的位置和姿态数据，包括关节角度和坐标位置。

3、焊接路径速度：焊接在焊接过程中移动的速度。

4、焊接路径加速度：焊接在焊接过程中加速的速率。

5、拖焊接：焊接过程中，焊枪随着的运动在工件上拖动。

6、电弧：焊接过程中形成的电气放电。

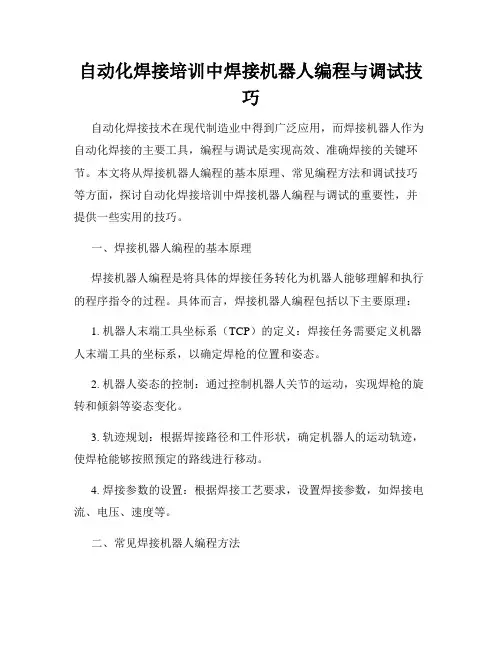

自动化焊接培训中焊接机器人编程与调试技巧自动化焊接技术在现代制造业中得到广泛应用，而焊接机器人作为自动化焊接的主要工具，编程与调试是实现高效、准确焊接的关键环节。

本文将从焊接机器人编程的基本原理、常见编程方法和调试技巧等方面，探讨自动化焊接培训中焊接机器人编程与调试的重要性，并提供一些实用的技巧。

一、焊接机器人编程的基本原理焊接机器人编程是将具体的焊接任务转化为机器人能够理解和执行的程序指令的过程。

具体而言，焊接机器人编程包括以下主要原理：1. 机器人末端工具坐标系（TCP）的定义：焊接任务需要定义机器人末端工具的坐标系，以确定焊枪的位置和姿态。

2. 机器人姿态的控制：通过控制机器人关节的运动，实现焊枪的旋转和倾斜等姿态变化。

3. 轨迹规划：根据焊接路径和工件形状，确定机器人的运动轨迹，使焊枪能够按照预定的路线进行移动。

4. 焊接参数的设置：根据焊接工艺要求，设置焊接参数，如焊接电流、电压、速度等。

二、常见焊接机器人编程方法在自动化焊接培训中，常用的焊接机器人编程方法包括在线编程和离线编程。

1. 在线编程：在线编程是指直接在机器人控制器的编程界面上进行编程的方法。

通过示教器或编程语言指令，实时录制或编写焊接程序。

在线编程的优点是操作简单直观，能够快速调试。

缺点是需要专业的操作人员和相对较长的学习周期。

2. 离线编程：离线编程是指在计算机辅助设计（CAD）软件或离线编程软件上进行焊接程序编写的方法。

通过三维模型、焊接路径规划和参数设置等，生成机器人可以执行的程序。

离线编程的优点是提高了编程效率和精度，减少了操作人员的依赖性。

缺点是需要具备一定的计算机辅助设计和编程知识。

三、焊接机器人调试技巧焊接机器人调试是验证编程结果的关键环节，以下提供一些实用技巧：1. 姿态调试：通过调整机器人关节的角度，调整焊枪的姿态，使其与焊接路径保持一致。

同时，根据焊接参数和工件间距等，进行适当的焊接参数调整。

2. 轨迹调试：验证机器人的运动轨迹是否与预期一致，通过视觉检测或工件测量等手段，确定焊接路径的准确性。

焊接机器人操作编程及应用教学PPT知识讲解•焊接机器人概述•焊接机器人操作编程基础•焊接机器人操作技巧与注意事项•焊接工艺参数设置及调整策略目•焊接机器人应用案例分析•未来发展趋势与挑战录焊接机器人概述焊接机器人定义与分类定义分类焊接机器人发展历程及趋势发展历程发展趋势焊接机器人应用领域01020304汽车制造业工程机械行业轨道交通行业其他领域焊接机器人操作编程基础编程语言与编程方式选择专用焊接机器人语言如KUKA的KRL、ABB的RAPID等，具有直观、易学的特点，适合焊接作业。

通用编程语言如C、Python等，通过相应库或接口实现对焊接机器人的控制，灵活性高但难度较大。

编程方式选择根据实际需求选择示教编程、离线编程或自主编程等方式。

离线编程与在线编程比较离线编程01在线编程02离线与在线编程结合03典型焊接机器人编程实例分析直线轨迹焊接编程圆弧轨迹焊接编程空间曲线轨迹焊接编程多层多道焊接编程焊接机器人操作技巧与注意事项010204安全操作规程及防护措施严格遵守机器人安全操作规程，确保人员和设备安全。

在操作前检查机器人及周边设备的安全状况，及时消除安全隐患。

佩戴个人防护用品，如安全帽、防护眼镜、手套等，防止意外伤害。

禁止在机器人运动范围内站立或放置物品，以免发生碰撞事故。

03机器人运动轨迹规划与优化方法等问题。

A B C D01熟悉机器人常见故障类型及诊断方法，能够快速准确地判断故障原因。

02掌握机器人故障排除技巧，能够迅速恢复机器人正常工作状态。

03定期对机器人进行维护保养，及时发现并处理潜在故障，延长机器人使用寿命。

04建立机器人故障档案，记录故障现象、原因及处理方法，为后续故障排除提供参考。

故障诊断与排除技巧焊接工艺参数设置及调整策略焊接电流焊接电压焊接速度保护气体成分和流量焊接工艺参数对质量影响分析参数设置原则和方法论述根据母材材质和厚度选择合适的焊接电流和电压范根据焊接位置（平焊、立焊、横焊、仰焊）调整焊接参数。

焊接机器人是从事焊接（包括切割与喷涂）的工业机器人，是一种多用途的、可重复编程的自动控制操作机，具有三个或更多可编程的轴，用于工业自动化领域。

那么焊接机器人的编程步骤是怎样的呢？下面小编为大家简单介绍一下。

焊接机器人的编程技巧:（1）选择合理的焊接顺序，以减小焊接变形、焊枪行走路径长度来制定焊接顺序。

（2）焊枪空间过渡要求移动轨迹较短、平滑、安全。

（3）优化焊接参数，为了获得最佳的焊接参数，制作工作试件进行焊接试验和工艺评定。

（4）采用合理的变位机位置、焊枪姿态、焊枪相对接头的位置。

工件在变位机上固定之后，若焊缝不是理想的位置与角度，就要求编程时不断调整变位机，使得焊接的焊缝按照焊接顺序逐次达到水平位置。

同时，要不断调整机器人各轴位置，合理地确定焊枪相对接头的位置、角度与焊丝伸出长度。

工件的位置确定之后，焊枪相对接头的位置必须通过编程者的双眼观察，难度较大。

这就要求编程者善于总结积累经验。

（5）及时插入清枪程序，编写一定长度的焊接程序后，应及时插入清枪程序，可以防止焊接飞溅堵塞焊接喷嘴和导电嘴，保证焊枪的清洁，提高喷嘴的寿命，确保可靠引弧、减少焊接飞溅。

（6）编制程序一般不能一步到位，要在机器人焊接过程中不断检验和修改程序，调整焊接参数及焊枪姿态等，才会形成一个好程序。
