@燃油加油机计量标准技术报告
- 格式:doc
- 大小:66.50 KB
- 文档页数:9

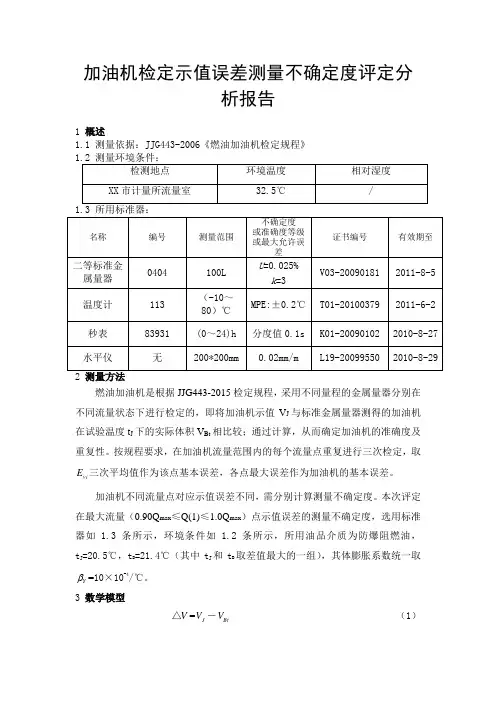

加油机检定示值误差测量不确定度评定分析报告1 概述1.1 测量依据:JJG443-2006《燃油加油机检定规程》燃油加油机是根据JJG443-2015检定规程,采用不同量程的金属量器分别在不同流量状态下进行检定的,即将加油机示值V J 与标准金属量器测得的加油机在试验温度t J 下的实际体积V Bt 相比较;通过计算,从而确定加油机的准确度及重复性。
按规程要求,在加油机流量范围内的每个流量点重复进行三次检定,取vi E 三次平均值作为该点基本误差,各点最大误差作为加油机的基本误差。
加油机不同流量点对应示值误差不同,需分别计算测量不确定度。
本次评定在最大流量(0.90Q max ≤Q(1)≤1.0Q max )点示值误差的测量不确定度,选用标准器如 1.3条所示,环境条件如 1.2条所示,所用油品介质为防爆阻燃油,t J =20.5℃,t B =21.4℃(其中t J 和t B 取差值最大的一组),其体膨胀系数统一取Y =10×10-4/℃。
3 数学模型V △=J V -Bt V (1)标准金属量器测得的加油机在试验温度J t 下的实际体积量Bt V 的计算公式如下:()()[]201-+-+=B B B J Y B Bt t t t V V ββ (2)将(1)式和(2)式合并得到数学模型为:))20()(1(J -+-+-=B B B Y B J t t t V V V ββ△ (3)以上式中:V △——燃油加油机示值误差(L ); J V ——加油机在J t ℃下指示的体积值(L );B V ——标准金属量器在20℃下标准容积(L );Y β——检定介质的体积膨胀系数(℃-1);Y β=10×10-4/℃ B β——标准量器材质的体积膨胀系数(℃-1);B β=50×10-6/℃J t ——加油机内流量计输出的油品温度(由油枪出口处油温代替)(℃);B t ——标准量器内油品温度(℃);Bt V ——标准金属器在J t ℃下给出的实际体积值(L )。
计量标准技术报告(加油机容量检定装置)计量规范考核〔复查〕央求书[ ] 量标证字第号计量规范称号加油机容量检定装置计量规范代码 12216100申请单位单位代码单位地址邮政编码联系人联系电话计量规范技术报告计量标准名称加油机容量检定装置树立计量规范单位计量规范担任人筹建起止日期说明1.央求树立计量规范应填写«计量规范技术报告»。
计量规范考核合格后由央求单位存档。
2.«计量规范技术报告»由计量规范担任人填写。
3.«计量规范技术报告»用计算机打印或墨水笔填写,要求字迹工整明晰。
目录一、计量规范的任务原理及其组成 (3)二、选用的计量规范器及主要配套设备 (4)三、计量规范的主要技术目的 (5)四、环境条件 (5)五、计量规范的量值溯源和传递框图 (6)六、计量规范的测量重复性考核 (7)七、计量规范的动摇性考核 (8)八、测量不确定度评定 (9)九、计量规范的测量不确定度验证 (14)十、结论 (15)十一、附加说明 (15)收费状况::收费依据:[1992]浙价费联55号收费法定项目和规范:工本费10元/本,考核费每项200元〔新考核〕,60元〔复查〕操持机构及任务人员及其联络方式、办公时间及办公地点:任务人员A角:胡时南,B角:桂建嵩办公地点:宁波市王隘路28号1705室联络:87876589,:315040电子信箱:监视机构:监察室和政策法规处监视赞扬:87846054、87835019行政容许注销表:行政容许〔行政审批〕央求操持状况注销表。
燃油加油机计量标准
燃油加油机计量标准是指燃油加油机在加油过程中所使用的计量标准。
这个标准是非常重要的,因为它直接关系到消费者的利益和国家的经
济利益。
如果燃油加油机计量不准确,那么消费者就会多付钱,而国
家的经济利益也会受到损失。
因此,燃油加油机计量标准必须得到严
格的执行。
燃油加油机计量标准的制定是由国家质量监督检验检疫总局负责的。
这个标准包括了燃油加油机的计量原理、计量单位、计量误差、计量
器具的检定和使用等方面的内容。
其中,计量误差是最为重要的一个
方面,它直接关系到燃油加油机的计量准确性。
计量误差是指燃油加
油机在加油过程中所产生的误差,它是由多种因素所决定的,如计量
器具的精度、加油机的使用环境、加油员的操作技能等。
为了保证燃油加油机计量标准的执行,国家对燃油加油机进行了严格
的监督和管理。
首先,燃油加油机必须经过国家质量监督检验检疫部
门的检定,才能投入使用。
其次,燃油加油机必须定期进行检定和维护,以保证其计量准确性。
最后,国家还对燃油加油机的使用进行了
规定,如加油机必须设置在明显的位置、加油员必须经过专业培训等。
总的来说,燃油加油机计量标准是非常重要的,它关系到消费者的利
益和国家的经济利益。
为了保证燃油加油机计量标准的执行,国家对燃油加油机进行了严格的监督和管理。
只有这样,才能保证燃油加油机的计量准确性,保护消费者的权益,促进国家的经济发展。
计量标准技术报告
计量标准名称: 加油机容量检定装置计量标准负责人: XXX
建标单位(公章): XXXX
筹建起止日期:
说明
1. 申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2. 《计量标准技术报告》由计量标准负责人填写。
3. 《计量标准技术报告》计算机打印或墨水笔填写,要求字迹工整清晰。
目录
一、计量标准的工作原理及其组成
二、选用的计量标准及主要配套设备
三、计量标准的主要技术指标
四、环境条件
五、计量标准的量值溯源和传递框图
六、计量标准的测量重复性考核
七、计量标准的稳定性考核
八、测量不确定度评定
九、计量标准的测量不确定度验证
十、结论
十一、附加说明。
燃油加油机计量检定准确度和误差分析摘要:随着中国社会经济的快速发展,加油机作为计量工具受到了国家的重视,加油机计量的监测和管理具有重要意义。
但是,有许多问题影响到实际应用的有效性。
为了提高柴油机机组检定测试效率,本文主要分析了其测量精度及误差预防问题。
关键词:燃油加油机;计量检定;准确度和误差引言加油机是列入国家强制检定目录的计量器具,加油机是用来给车辆添加液体燃料的一种液体体积测量系统,测量系统主要由相关系统控制,以向车辆用户添加燃油。
由于燃油是汽车运行的主要能源,因此加油期间加油机的精度在很大程度上决定了燃油添加的准确性,因此,通过检定保证加油机计量准确性直接关系到用户与燃油企业的双方利益。
1计量检定技术的技术原理测量验证技术是一种定量核算技术。
目前,该国用于燃料供应组的测量和核查技术通常采用能力比较。
在计算燃料量时,在测量注入金属流量计的燃料量与将测量值转换为燃料量之间存在误差在柴油机组测控技术的实际应用中,可以用自动检定装置准确计算误差,有效保证了测量检定技术的准确性和燃油贸易的公平性。
2加油机检定的检定方法2.1铭牌标记和外观结构检查铭牌标记和外观结构检查是检定过程中的首要任务,用目测法进行。
加油机必须带有铭牌,并且铭牌上必须包含重要信息,例如制造商名称、产品名称、规格和型号、流量范围、最大允许误差、最小被测量、编号等及显示装置的一些要求。
这就要求用户在安装时要注意防止遮挡铭牌,一般会出现地基遮挡铭牌或立柱遮挡铭牌。
外观结构检查主要是检查如果几条油枪共用一个流量测量变换器时,这时要认真检查任一条油枪工作时,其他油枪应该被控制阀锁定而不能加油,一台加油机如果有多把油枪的要应标注每把油枪编号。
在加油机的编码器与流量测量变换器之间、流量测量变换器的调整装置处、机体间与计控主板的三个位置的封印是否完整。
指示装置与计控主板的连接电缆中间不得有其他接插头。
显示控制板不得有微处理器。
检查加油机的铭牌标记和外观结构,其结果应符合规程的要求。
燃油加油机检定规程JJG443-2006(代替JJG443-1998、JJF1060-1999)2006-03-08发布2006-09-08实施国家质量监督检验检疫总局发布目录1.范围2.引用文献3.术语3.1税控燃油加油机3.2税控功能4.概述4.1构造4.2工作原理5计量性能要求5.1加油机的最大允许误差5.2流量测量变换器的最大允许误差5.3加油机的流量比5.4流量测量变换器的流量比5.5加油机的最小被测量5.6加油机的最小体积变量5.7流量中断5.8加油机的付费金额误差6.通用技术要求6.1外观6.2流量测量变换器6.3编码器6.4计控主板6.5指示装置6.6油气分离器6.7软管6.8防爆性能6.9环境条件6.10电磁兼容性能6.11具有税控功能加油机的附加要求6.12 加油机的工作稳定性6.13 运输包装适应性7 计量器具控制7.1型式评价7.2首次检定7.3后续检定7.4检定条件7.5检定项目和检定方法7.6计算公式7.7数据处理7.8检定结果的处理7.9检定周期附录A 加油机整机及流量测量变换器型式评价试验方法附录B 税控加油机电路模式框图附录C 监控微处理器和计量微处理器接口协议附录D 税控加油机显示接口协议附录E 税控加油机报税接口协议附录F 检定证书的内页格式附录G 检定结果通知书的内页格式附录H 燃油加油机检定纪录(首次检定) 附录I 燃油加油机检定纪录(后续检定)燃油加油机计量检定规程JJG443 -20061.适用范围本规范适用于燃油加油机(以下简称加油机)的型式评价、首次检定、后续检定和使用中检验。
同时适用于加油机中流量测量变换器的型式评价。
2.引用文献本大纲引用下列文献:OIML R117-1995 非水液体测量OIML R118-1995机动车燃油加油机型式评价检测程序及检测报告GB/T9081-2001 机动车燃油加油机GB/T10543-2003 飞机地面加油和排油用橡胶软管及软管组合件GB2423.1-2001 电子电工产品环境试验规程试验A :低温GB2423.2-2001 电子电工产品环境试验规程试验B :高温GB2423.4-1993 电子电工产品基本环境试验规程试验Db :交变湿热试验方法GB/T 17626.2-1998 静电放电抗扰度试验GB/T 17626.3-1998 射频电磁场辐射抗扰度试验GB/T 17626.4-1998 电快速瞬变脉冲群抗扰度试验GB/T 17626.5-1999 浪涌(冲击)抗扰度试验GB/T 17626.11-1999 电压暂降、短时中断和电压变化抗扰度试验3术语3.1加油机加油机是为机动车添加燃油的一种液体体积测量系统,它可以具有IC卡加油、油气回收等功能,用于国内油品贸易结算的加油机应具有税控功能和防欺骗功能。
计量标准技术报告计量标准名称加油机容量检定装置建立计量标准单位计量标准负责人闫杰筹建起止日期1993年11月22日一、计量标准的工作原理及其组成将加油机输出的油品体积换算为200C时的标准体积与加油示值进行比较,根据规程规定判断是否合格。
二、选用的计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定证书号标准金属量器BJL 100L 100L ±2.5x10-4河北省海兴县东方仪器有限公司070429标准金属量器BJL 20L 20L ±2.5x10-4河北省海兴县东方仪器有限公司070428主要配套设备秒表钻石/ 0.1s 上海秒表厂0000112JDTX20072364 温度计棒状(-30~50)℃0.1℃青计0545 JDRX20073723三、计量标准的主要技术指标标准金属量器: BJL 100L 河北省海兴县东方计量仪器有限公司标尺61.50刻度处容积:V20=100.00L;计量颈分度容积: 3.821mL/mm;总不确定度:±0.025%;标准金属量器: BJL 20L河北省海兴县东方计量仪器有限公司标尺在44.81mm刻度处20℃容量: V20=20.00L;计量颈分度容量: V=0.753mL/mm;总不确定度:±0.025%;四、环境条件项目要求实际情况结论温度(-25 ~55)℃符合要求合格湿度(30~90)%RH符合要求合格六、计量标准的测量重复性考核在相同条件下,用该标准器检定一台燃油加油机共测十次,得出被检加油机示值Si为100.02 100.03 100.04 100.03 100.04 100.03 100.03 100.04 100.02 100.03. (L)则被检加油机与标准器示值平均值为:100.02LŜ=(100.02+100.03+100.04+100.03+100.04+100.03+100.04+100.03+100.02+100.03)/10 =100.02(L)测得标准偏差为S= ≈0.0082L七、计量标准的稳定性报告时间副标尺下0点对44.81mm处容积V20(L) 稳定性年度变化率2005.11-2006.11 100.002006.11-2007.11 100.0075 (100.0075—100.00)/3≈0.0025八、测量不确定度评定十、结论该检定计量加油机标准装置总不确定度≤0.1%.装置重复性< 0.05%符合JJG443—2006的规定要求,可开展不确定度不低于±0.15%的计量加油机检定。
燃油加油机计量检定准确度及误差影响因素浅析报告燃油加油机是加油站的核心设备之一,其计量准确度对消费者的利益及交通运输行业的安全起着至关重要的作用。
针对燃油加油机的计量检定准确度及误差影响因素问题,本文将进行浅析。
一、燃油加油机计量检定准确度的概念及实施方法燃油加油机计量检定准确度,指的是燃油加油机进行燃油计量时的误差程度。
对燃油加油机进行计量检定,可以通过工商部门授权的计量机构进行核查。
具体实施方法包括:1.选择合适的检定场地和时间,尽量在加油站营业前或业务相对空闲时进行检定;2.检测人员应具有计量检定的相关资质,燃油加油机操作员应全程配合并提供协助;3.利用专业仪器对燃油加油机进行测量和校准,计算其误差值,同时制定相应的校正措施。
二、燃油加油机计量检定误差的影响因素燃油加油机计量检定误差的影响因素较为复杂,主要包括以下方面。
1.仪表本身的精度水平。
燃油加油机的测量仪表的精度水平直接影响计量的准确度。
2.油品的流量特性。
由于燃油的流量特性可能因温度、压力、粘度等因素而产生差异,这也会对计量的准确度产生一定的影响。
3.操作人员的技能水平。
操作人员的技能水平是计量准确性的重要因素之一,不同的操作技能会对计量误差产生较大的影响。
4.表头负荷。
燃油加油机在不同负荷下的计量误差均发生变化,负荷越高误差越大。
5.设备的使用环境。
设备使用环境因素,例如周围的噪声、环境湿度、温度等,也会对计量准确度产生一定的影响。
三、对燃油加油机计量准确度的改进措施燃油加油机计量准确度误差对交通行业和消费者的影响深远,需要采取有效的改进措施。
1.定期检测和维修。
燃油加油机应定期进行计量准确度校验和维护,确保设备运行的精确性。
2.操作规范的制定。
通过宣传和教育等方式,提高操作人员的技能水平,规范操作过程,降低误差率。
3.机器的升级换代。
加强机器硬件的改进和升级,加入更为敏感、精确的传感器和仪表,以提高计量精度。
4.使用先进的计量技术。
燃油加油机计量准确性和稳定性相关探讨摘要:随着人民生活水平的提高,机动车进入了千家万户,燃油计量成为焦点问题,其计量准确与否,不但关系加油站经营者或消费者利益,还关系监管部门的权威性、公正性。
本文针对燃油加油机计量准确性和稳定性相关简析。
关键词:加油机;计量检定;正确性;稳定性加油机燃油计量是否符合要求,事关广大人民群众的利益,因此要求我们检定人员在加油机检定工作中公平、公正,保障经营者和消费者的合法权益。
加油机计量检定是燃油监督管理体系的重要内容,如何确保燃油计量检定的正确性与稳定性是检定人员应该严肃对待的问题。
一、燃油加油机概述燃油加油机是机车添加燃油的专用设备,其设备构造是主要由电机、气泵、流量测量变换器、控制阀、油枪等部件组成,具有对液体体积测量的功效。
通常情况下,燃油加油机的使用过程可以从以下两方面去分析。
其一在电动油泵的带动下,将燃油从储罐传送到油气分离器进行油气分离,一般储罐和油气分离器之间都设有过滤器装置,这样可以保证燃油的纯度。
其二将分离好的燃油输送到流量测量变速器进行油量调速,再经由视油器的观测进人到油枪,最后经由油枪将燃油注人到机车油箱中,这样就完成了加油的整体程序。
随着科学技术的飞速发展,目前市面上的加油机都采取了电脑控制,其可以显示加油指数,方便工作人员和消费者对计量准确度的确认,有效的提高了工作效率,使其符合当下快节奏的工作方式。
二、影响加油机计量检定正确性的因素1、标准金属量器的选定首检使用100L金属量器检定大流量,50L金属量器检定中流量,20L金属量器检定小流量,每次现场检定携带、三个金属量器?运输、现场操作均极为不便。
燃油加油机检定规程中说明主标准器容积应不小于加油机最小体积变量的1000倍;并不小于检定流量下1分钟排放量;在用加油机的流量范围一般是25L/min~40L/min,所以金属量器容积至少应为50L,不携带两、三个金属量器,最好选取100L的量器。

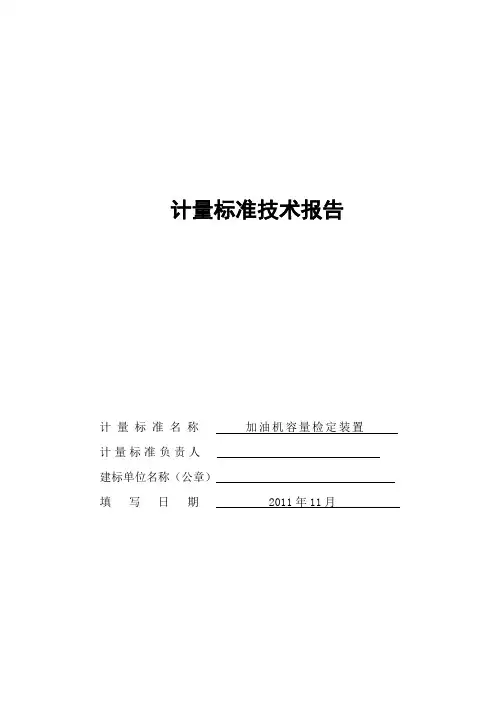

计量标准技术报告
计量标准名称加油机容量检定装置计量标准负责人
建标单位名称(公章)
填写日期 2011年11月
目录
一、建立计量标准的目的……………………………………………………( 2 )
二、计量标准的工作原理及其组成…………………………………………( 2 )
三、计量标准器及主要配套设备………………………………………………( 3 )
四、计量标准的主要技术指标…………………………………………………( 4 )
五、环境条件……………………………………………………………………( 4 )
六、计量标准的量值溯源和传递框图…………………………………………( 5 )
七、计量标准的重复性试验………………………………………………( 6 )
八、计量标准的稳定性考核……………………………………………………( 7 )
九、检定或校准结果的测量不确定度评定……………………………………( 8 )
十、检定或校准结果的验证……………………………………………………( 12 )十一、结论………………………………………………………………………( 13 )十二、附加说明…………………………………………………………………( 13 )
一、建立计量标准的目的
为了保证辖区内燃油加油机量值的统一准确可靠,维护广大群众利益,特建立“加油机容量检定装置”,进行容量的量值传递。
二、计量标准的工作原理及其组成
加油机的容量标准装置是二等标准金属量器及辅助设备秒表和温度计。
标准金属量器在上级检定后给出在20℃时某一刻度为100L、20 L,用加油机向标准金属量器内加油,加满后读出标准器的读数,根据公式算出标准内的实际体积,再读出加油机的示值,算出加油机的误差,确定其是否符合检定规程要求。
附录B
计量标准技术报告格式
计量标准技术报告
计量标准名称燃油加油机检定装置
计量标准负责人姜广修
建标单位名称泗洪县计量测试所
填写日期2020年1月2日
目录
一、建立计量标准的目的………………………………………………………………… ( )
二、计量标准的工作原理及其组成………………………………………………………( )
三、计量标准器及主要配套设备…………………………………………………………( )
四、计量标准的主要技术指标……………………………………………………………( )
五、环境条件………………………………………………………………………………( )
六、计量标准的量值溯源和传递框图……………………………………………………( )
七、计量标准的稳定性考核………………………………………………………………( )
八、检定或校准结果的重复性试验…………………………………………………………( )
九、检定或校准结果的不确定度评定………………………………………………( )
十、检定或校准结果的验证………………………………………………………………( ) 十一、结论…………………………………………………………………………………( ) 十二、附加说明……………………………………………………………………………( )
注:应当提供《计量标准的稳定性考核记录》。
注:应当提供《检定或校准结果的重复性试验记录》。
计量标准技术报告
计量标准名称:加油机容量检定装置计量标准负责人:XXX
建标单位(公章):XXXX
筹建起止日期:
说明
1.申请建立计量标准应填写《计量标准技术报告》。
计量标准考核合格后由申请单位存档。
2.《计量标准技术报告》由计量标准负责人填写。
3.《计量标准技术报告》计算机打印或墨水笔填写,要求字迹工整清晰。
目录
一、计量标准的工作原理及其组成
二、选用的计量标准及主要配套设备
三、计量标准的主要技术指标
四、环境条件
五、计量标准的量值溯源和传递框图
六、计量标准的测量重复性考核
七、计量标准的稳定性考核
八、测量不确定度评定
九、计量标准的测量不确定度验证
十、结论
十一、附加说明。
计量标准技术报告
计量标准名称燃油加油机检定装置
计量标准负责人吉慧玲
建标单位名称(公章) 陵川县质量技术监督检验测试所填写日期2017年4 月12日
目录
一、建立计量标准的目的…………………………………………………………….( )
二、计量标准的工作原理及其组成………………………………………………….( )
三、计量标准器及主要配套设备……………………….……………………………( )
四、计量标准的主要技术指标………………………………………………………( )
五、环境条件…………………………………………………………………………( )
六、计量标准的量值溯源和传递框图………………………………………………( )
七、计量标准的重复性试验…………………………………………………………( )
八、计量标准的稳定性考核…………………………………………………………( )
九、检定或校准结果的测量不确定度评定…………………………………………( )
十、检定或校准结果的验证…………………………………………………………( ) 十一、结论……………………………………………………………………………( ) 十二、附加说明………………………………………………………………………( )
/。
