第二个文件与第一个文件的不同在于，对于断路器采用人工控制。
方法如下。
将两个元件从右侧工具栏中拖过来，双击定义好名字，不定也无所谓。
注意控制面板一开始拖来时是这样的。
注意，对于断路器而言，0为合，1为分。
建模完成后，右键鼠标，得下图。
点击黑框中内容。
本例中仿真时长为2s,仿真步长为50ms.
在主界面中找到Build菜单栏，先编译，如左下方无红色，则编译通过，再按运行。
注意一开始，断路器的控制开关应置于1的位置，即对应输出为1的位置。
欲观察信号，先要设置图形的观察窗口。
准备好了？按下RUN！
等图形开始出现一段时间好，操作开关，合上断路器。
pscad 指导书PSCAD指导书PSCAD（Power Systems Computer Aided Design）是一种用于电力系统仿真和分析的软件工具。
它提供了一个直观、易于使用的界面，可以帮助工程师模拟和评估电力系统的各种运行情况。
本文将介绍PSCAD软件的主要功能和使用方法，以及一些常见的应用场景。
PSCAD可以用于设计和分析各种类型的电力系统。
它提供了丰富的元件库，包括发电机、变压器、线路、开关等等。
用户可以根据实际需要选择合适的元件，并通过连接它们来构建一个完整的电力系统模型。
PSCAD还支持用户自定义元件，可以根据实际需求添加新的元件类型。
PSCAD具有强大的仿真功能。
用户可以设置各种参数，如电压、电流、功率等，来模拟电力系统的运行情况。
PSCAD还支持多种仿真方法，包括时域仿真、频域仿真、暂态仿真等。
这些仿真方法可以帮助工程师全面地了解电力系统的运行特性，并进行各种性能评估和优化。
PSCAD还提供了丰富的分析工具。
用户可以通过绘制波形图、功率谱图等来分析电力系统的各种参数。
PSCAD还支持故障分析，可以模拟电力系统的各种故障情况，并评估其对系统运行的影响。
同时，PSCAD还支持参数扫描和优化功能，可以帮助工程师找到电力系统的最佳设计方案。
除了以上功能，PSCAD还具有一些高级功能。
例如，它可以与其他软件（如MATLAB、Simulink）进行耦合，实现更复杂的系统仿真。
PSCAD还支持并行计算和分布式计算，可以加速大规模电力系统的仿真计算。
此外，PSCAD还提供了丰富的学习资源，如帮助文档、示例文件、视频教程等，帮助用户快速上手并掌握软件的使用技巧。
PSCAD是一款功能强大、易于使用的电力系统仿真软件。
它可以帮助工程师模拟和评估电力系统的各种运行情况，并进行性能分析和优化。
无论是电力系统设计师、研究人员还是教育工作者，都可以通过使用PSCAD来提高工作效率和研究成果。
希望本指导书能够帮助读者更好地了解和使用PSCAD软件。

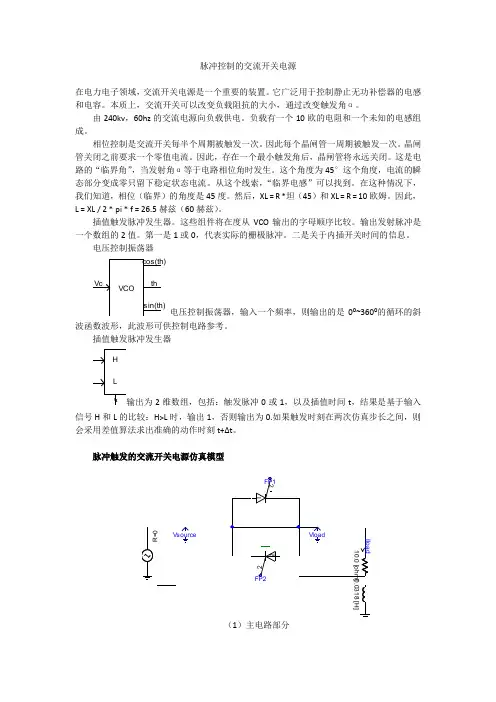

脉冲控制的交流开关电源在电力电子领域，交流开关电源是一个重要的装置。
它广泛用于控制静止无功补偿器的电感和电容。
本质上，交流开关可以改变负载阻抗的大小，通过改变触发角α。
由240kv ，60hz 的交流电源向负载供电。
负载有一个10欧的电阻和一个未知的电感组成。
相位控制是交流开关每半个周期被触发一次。
因此每个晶闸管一周期被触发一次。
晶闸管关闭之前要求一个零值电流。
因此，存在一个最小触发角后，晶闸管将永远关闭。
这是电路的“临界角”，当发射角α等于电路相位角时发生。
这个角度为45°这个角度，电流的瞬态部分变成零只留下稳定状态电流。
从这个线索，“临界电感”可以找到。
在这种情况下，我们知道，相位（临界）的角度是45度。
然后，XL = R *坦（45）和XL = R = 10欧姆。
因此，L = XL / 2 * pi * f = 26.5赫兹（60赫兹）。
插值触发脉冲发生器。
这些组件将在度从VCO 输出的字母顺序比较。
输出发射脉冲是一个数组的2值。
第一是1或0，代表实际的栅极脉冲。
二是关于内插开关时间的信息。
电压控制振荡器电压控制振荡器，输入一个频率，则输出的是0⁰~360⁰的循环的斜波函数波形，此波形可供控制电路参考。
插值触发脉冲发生器输出为2维数组，包括：触发脉冲0或1，以及插值时间t ，结果是基于输入信号H 和L 的比较：H>L 时，输出1，否则输出为0.如果触发时刻在两次仿真步长之间，则会采用差值算法求出准确的动作时刻t+Δt 。
脉冲触发的交流开关电源仿真模型（1）主电路部分cos(th)Vcth sin(th)VCOLH R =00.0318 [H]Vsource（2）控制电路部分 参数设置：仿真结果：VOC。
PSCAD详细使用教程首先，打开PSCAD软件，你将看到一个空的工作区。
在工作区的顶部菜单栏中，有许多功能命令和选项，包括新建、打开、保存等。
在工作区的左侧是工具栏，提供了一系列组件和工具，可以在仿真过程中使用。
新建一个工程：点击顶部菜单栏的“文件”选项，选择“新建”或使用快捷键“Ctrl + N”。
在弹出的对话框中，输入工程的名称和路径，点击“确定”。
这样就创建了一个空的工程，可以开始仿真设计了。
连接元件：在绘制元件后，使用鼠标左键点击一个元件，再点击另一个元件，就可以将它们连接在一起。
连接时，会自动画出一条线来表示连接。
还可以使用线段元件手动画线连接元件。
设置仿真参数：点击顶部菜单栏的“仿真”选项，选择“仿真配置”或使用快捷键“Ctrl + S”进入仿真配置界面。
在这里可以设置仿真的时间、步长、初始条件等。
进行仿真前，务必设置好参数。
运行仿真：点击顶部菜单栏的“仿真”选项，选择“运行”或使用快捷键“F5”开始仿真。
仿真过程将会自动运行，并显示仿真结果。
可以在仿真过程中随时暂停、继续、停止仿真。
分析仿真结果：仿真完成后，可以分析仿真结果来检查电力系统的性能。
在工作区的右侧有一个“仿真结果”窗口，可以在其中查看仿真过程中各个元件的参数值。
也可以绘制波形图来进一步分析结果。
保存工程：完成仿真后，建议将工程保存起来以供后续使用。
点击顶部菜单栏的“文件”选项，选择“保存”或使用快捷键“Ctrl + S”。
在弹出的对话框中，选择保存的路径和文件名，点击“保存”。
导出结果：如果需要将仿真结果导出到其他软件进行进一步处理，可以点击顶部菜单栏的“结果”选项，选择“导出”或使用快捷键“Ctrl + E”。
在弹出的对话框中，选择导出的文件格式和保存路径，点击“导出”。
以上是PSCAD软件的基本使用方法和步骤。
通过实际操作和实验，读者可以进一步熟悉和掌握PSCAD软件的高级功能和技巧。
希望本篇文章能够帮助读者快速上手使用PSCAD软件，并在电力系统的仿真与分析中发挥出较好的效果。

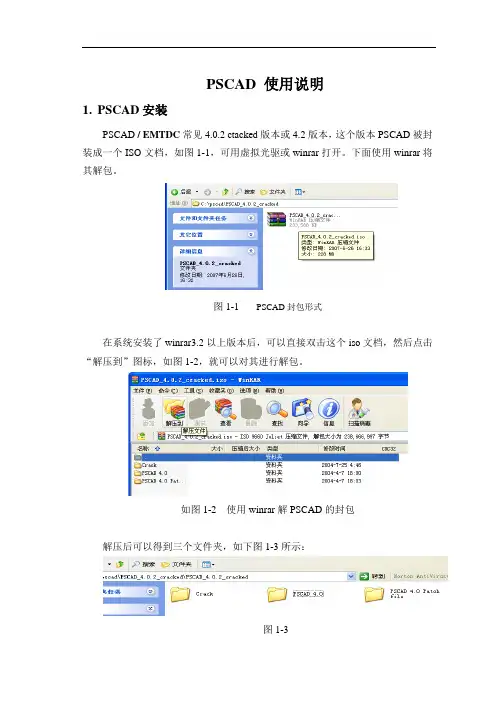

PSCAD 使用说明1.PSCAD安装PSCAD / EMTDC常见4.0.2 ctacked版本或4.2版本，这个版本PSCAD被封装成一个ISO文档，如图1-1，可用虚拟光驱或winrar打开。
下面使用winrar将其解包。
图1-1PSCAD封包形式在系统安装了winrar3.2以上版本后，可以直接双击这个iso文档，然后点击“解压到”图标，如图1-2，就可以对其进行解包。
如图1-2 使用winrar解PSCAD的封包解压后可以得到三个文件夹，如下图1-3所示：图1-3PSCAD须按以下步骤安装，否则，装好后可能不运行。
另外，操作系统最好使用WinXP专业版，曾在WinXP Home版本上出现过不明原因的PSCAD不能运行情况。
安装步骤：（1）首先，运行PSCAD 4.0目录下的，一路按OK或者NEXT在选择安装列表时选中“PSCAD(all Editions)”，如图1-4，不要选择License Manager和Real Time Playback (它需要硬件采集设备支持，否则只是评估版)这两项。
使用附带的EGCS/GNU Fortran77编译器就选中“GNU Fortran Compiler”，如果要使用之前自行安装的Fortran90编译器就不要选这一项。
图1-42、当License Manger选择对话框出现时，如图1-5，选择“I will only be using Single-user/single-machine licenses.”或“professal”这一项，随后一路OK即可。
注意：选the Student Edition 版本，模型只允许15个结点。
如图1-53、前面的PSCAD 4.0以及EGCS/GNU Fortran77(如果选择了)全部安装完毕后，运行PSCAD 4.0 Patchfile 目录下的（安装PSCAD 4.0.2补丁）。
4、补丁安装完毕后将\ Crack目录下的复制到C: \ Program \ PSCAD401 \ bin \ win下，覆盖原主程序即可。
