模板工程施工培训ppt课件
- 格式：ppt
- 大小：4.76 MB
- 文档页数：61
下载文档原格式
合集下载
建筑施工安全之模板工程培训课件
（4）组合钢模板
组合钢模板一般做成定型模板，用连接构件拼装成 各种形状和尺寸，适用于多种结构形式，在现浇混 凝土结构施工中应用广泛。优点是轻便灵活、拆装 方便、通用性强、周转率高等；缺点是接缝多且严 密性差，导致混凝土成型后外观质量差。在使用过 程中应注意保管和维护，防止生锈以延长使用寿命。
组合钢模板是一种工具式模板，由具有一定模数和 类型的平面模板、角模、连接件和支承件组成。面 板厚有2.3mm，2.5mm，2.8mm三种。钢模板的类 型主要有平面模板（代号P）、阴角模板（代号E）、 阳角模板（代号Y）、连接角模（代号J）等，如图7 －1所示。钢模板的规格见表7－1。
（3）竹胶板模板
竹胶板模板以竹篾纵横交错编织热压而成。 其纵横向的力学性能差异很小，强度、刚 度和硬度比木材高；收缩率、膨胀率、吸 水率比木材低，耐水性能好，受潮后不会 变形；不仅富有弹性，而且耐磨、耐冲击， 使用寿命长、能多次使用；重量较轻，可 加工成大面模板；原材料丰富，价格较低， 是一种理想的模板材料，应用越来越多， 但施工安装不如胶合板模板方便。
支撑桁架、钢支柱和钢托架，如图7－4所 示。钢桁架作为梁模板的支撑工具可不用 钢支柱。钢支柱采用不同直径的钢套管， 通过套管的抽拉可以调整高度，具有通用 性。
（a）
（a）支撑桁架；（b）钢支柱；（c）钢托架 图 7－4 定型组合模板的支撑
1－桁架伸缩销孔；2－那套钢管；3－外套钢管；4－插销孔；5－调节螺栓
现场装拆式模板是在施工现场按照设计要求的结构 构件形状、尺寸及空间位置，现场组装的模板。当 混凝土达到拆模强度后将其拆除。多用定型模板和 工具式支撑。
固定式模板用于制作混凝土预制构件，它按照构件 的形状、尺寸在现场或预制厂制作。如各种胎模 （土胎模、砖胎模、混凝土砖模）即属固定式模板。
模板工程施工ppt课件
21平台梁外侧模板楼梯模板模板工程施工47模板工程施工4866墙模板的构造与安装模板工程施工49模板工程施工50模板工程施工51模板的拆除addyourtextinhere确定拆除日期1非承重的侧模板拆除日期应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时方可拆除
建筑施工技术
模板工程施工
1
第三章 钢筋混凝土结构工程
钢楞又称龙骨，主要用于支承钢模 板并加强其整体刚度。钢楞的材料有 Q235圆钢管、矩形钢管、内卷边槽钢、 轻型槽钢、轧制槽钢等。
模板工程施工
11
柱箍又称柱卡箍、定位夹箍，用于直接支承和夹紧各类柱模的支承件，可根 据柱模的外形尺寸和侧压力的大小来选用。
模板工程施工
12
梁卡具又称梁托架。是一种将大梁、过梁等
模板工程施工
27
7.台模
台模是浇筑钢筋混凝土楼板的一种 大型工具式模板。在施工中可以整体脱 模和转运，利用起重机从浇筑完的楼板 下吊出，转移至上一楼层，中途不再落 地，所以也称“飞模”。台模按其支架 结构类型分为立柱式台模、 桁架式台模、悬架式台模等.
模板工程施工
28
模板工程施工
29
8.预制混凝土薄板
预制混凝土薄板是一种 永久性模板。施工时，薄板安 装在墙或梁上，下设临时支撑; 然后在薄板上浇筑混凝土叠合 层，形成叠合楼板。
模板工程施工
30
预制混凝土薄板的功能：1、作为底模；2、作为楼板配 筋；3、提供光滑平整的底面，可不做抹灰，直接喷浆。
模板工程施工
31
9.压型钢板模板
压型钢板作为组合楼盖施工中的混凝 土模板，其主要优点是：薄钢板经压折后， 具有良好的结构受力性能，既可部分地或全 部地起组合楼板中受拉钢筋作用，又可仅作为 浇筑混凝土的永久性模板。
建筑施工技术
模板工程施工
1
第三章 钢筋混凝土结构工程
钢楞又称龙骨，主要用于支承钢模 板并加强其整体刚度。钢楞的材料有 Q235圆钢管、矩形钢管、内卷边槽钢、 轻型槽钢、轧制槽钢等。
模板工程施工
11
柱箍又称柱卡箍、定位夹箍，用于直接支承和夹紧各类柱模的支承件，可根 据柱模的外形尺寸和侧压力的大小来选用。
模板工程施工
12
梁卡具又称梁托架。是一种将大梁、过梁等
模板工程施工
27
7.台模
台模是浇筑钢筋混凝土楼板的一种 大型工具式模板。在施工中可以整体脱 模和转运，利用起重机从浇筑完的楼板 下吊出，转移至上一楼层，中途不再落 地，所以也称“飞模”。台模按其支架 结构类型分为立柱式台模、 桁架式台模、悬架式台模等.
模板工程施工
28
模板工程施工
29
8.预制混凝土薄板
预制混凝土薄板是一种 永久性模板。施工时，薄板安 装在墙或梁上，下设临时支撑; 然后在薄板上浇筑混凝土叠合 层，形成叠合楼板。
模板工程施工
30
预制混凝土薄板的功能：1、作为底模；2、作为楼板配 筋；3、提供光滑平整的底面，可不做抹灰，直接喷浆。
模板工程施工
31
9.压型钢板模板
压型钢板作为组合楼盖施工中的混凝 土模板，其主要优点是：薄钢板经压折后， 具有良好的结构受力性能，既可部分地或全 部地起组合楼板中受拉钢筋作用，又可仅作为 浇筑混凝土的永久性模板。
工程培训ppt课件(精)
用品保养
定期对个人防护用品进行检查和保养，及时更换损坏或失效的用品 。
工程实践案例分析
06
成功案例分享及经验总结
案例一
某大型基础设施建设项目
项目背景
介绍项目的基本情况，包括项目规模、建设目标、时间节点等。
成功因素
分析项目成功的关键因素，如优秀的项目管理、先进的技术应用、有 效的风险控制等。
成功案例分享及经验总结
等。
02
案例二
某产品研发项目市场失败
03
项目背景
介绍产品的研发背景和市场需求，以及项目的研发目标和计划。
失败案例剖析及教训吸取
失败原因
分析产品市场失败的原因，如市场需求把握不准、产品设计 缺陷、营销策略不当等场调研、完善产品设计 、优化营销策略等。
创新实践探索及前景展望
风险评估
对识别出的危险源进行风险评估，确定风险等级和控制措施。
风险控制
根据风险评估结果，采取相应的控制措施，如设置安全警示标志 、配备安全防护用品、加强安全监管等。
个人防护用品使用及保养
用品选择
根据工种和作业环境的不同，选用适当的个人防护用品，如安全 帽、安全带、防护服等。
用品使用
正确佩戴和使用个人防护用品，确保用品的完好和有效性。
工程投标策略
02
分析招标文件、制定投标策略、编制投标文件、参加投标评审
、处理投标结果。
工程招标与投标中的风险管理
03
识别风险、评估风险、制定风险应对措施、监控风险。
工程进度管理
1 2
工程进度计划编制
确定工程目标、分解工程任务、估算任务工期、 制定进度计划。
工程进度控制
监控进度计划执行情况、分析进度偏差原因、采 取进度调整措施。
定期对个人防护用品进行检查和保养，及时更换损坏或失效的用品 。
工程实践案例分析
06
成功案例分享及经验总结
案例一
某大型基础设施建设项目
项目背景
介绍项目的基本情况，包括项目规模、建设目标、时间节点等。
成功因素
分析项目成功的关键因素，如优秀的项目管理、先进的技术应用、有 效的风险控制等。
成功案例分享及经验总结
等。
02
案例二
某产品研发项目市场失败
03
项目背景
介绍产品的研发背景和市场需求，以及项目的研发目标和计划。
失败案例剖析及教训吸取
失败原因
分析产品市场失败的原因，如市场需求把握不准、产品设计 缺陷、营销策略不当等场调研、完善产品设计 、优化营销策略等。
创新实践探索及前景展望
风险评估
对识别出的危险源进行风险评估，确定风险等级和控制措施。
风险控制
根据风险评估结果，采取相应的控制措施，如设置安全警示标志 、配备安全防护用品、加强安全监管等。
个人防护用品使用及保养
用品选择
根据工种和作业环境的不同，选用适当的个人防护用品，如安全 帽、安全带、防护服等。
用品使用
正确佩戴和使用个人防护用品，确保用品的完好和有效性。
工程投标策略
02
分析招标文件、制定投标策略、编制投标文件、参加投标评审
、处理投标结果。
工程招标与投标中的风险管理
03
识别风险、评估风险、制定风险应对措施、监控风险。
工程进度管理
1 2
工程进度计划编制
确定工程目标、分解工程任务、估算任务工期、 制定进度计划。
工程进度控制
监控进度计划执行情况、分析进度偏差原因、采 取进度调整措施。
模板工程施工工艺图解PPT课件
L=构件尺寸
L=构件尺寸
L=构件尺寸+1模板厚 度
L=构件尺寸+1模板厚度 L=构件尺寸+2模板厚度
L=构件尺寸
柱墙模板配模原则：长边包短边，模板尽量采用横配，尺寸必须 准确。
效果图1
•背方间距200mm •螺杆离阴角间距
200mm •螺杆离封头间距
200mm •第一道加固离楼
面200mm
效果图2
四、模板工程施工工艺
模板体系 施工准备 柱墙模板施工 梁板模板施工 支撑体系 模板拆除
测量放线\施工缝处理
一
柱、墙钢筋竖焊、绑扎 满堂架搭设
般
柱墙安装配管及施工缝清洁 标高抄测
标 准
下 一
层层
柱、墙钢筋垫块 柱、墙钢筋验收
梁底模 梁侧模、板模
结施 构工 施
梁钢筋安装、梁垫块
标高、模板开间复测及梁板模清洁
拆模作业不得野蛮施工。不得损坏混凝土构件棱角 。严格按文明施工要求作业。
模板拆除后应及时清理、涂刷脱模剂。不得将模板 吊运至作业楼层后再清理涂刷脱模剂。
拆模作业管理人员必须巡视，检查卸料平台使用情 况、塔吊指挥到位情况、临边防护情况及作业行为 ，应杜绝高空坠物及其他安全事故发生。
吊模拆模后效果
不烂根、不漏 浆
楼梯施工
楼梯模板施工步骤
标高复核并弹出 底模线
1、结构复核
净空尺寸复核
板底模线
挂线找平支 撑体系
支撑体系间 距600
2、支撑体系搭设
连接件
板底方间距200mm，用铁 钉与支撑架固定
3、摆板底方
板底模
4、板底模安装
反复梯基
5、反扶梯基安装
顶撑木方固定
L=构件尺寸
L=构件尺寸+1模板厚 度
L=构件尺寸+1模板厚度 L=构件尺寸+2模板厚度
L=构件尺寸
柱墙模板配模原则：长边包短边，模板尽量采用横配，尺寸必须 准确。
效果图1
•背方间距200mm •螺杆离阴角间距
200mm •螺杆离封头间距
200mm •第一道加固离楼
面200mm
效果图2
四、模板工程施工工艺
模板体系 施工准备 柱墙模板施工 梁板模板施工 支撑体系 模板拆除
测量放线\施工缝处理
一
柱、墙钢筋竖焊、绑扎 满堂架搭设
般
柱墙安装配管及施工缝清洁 标高抄测
标 准
下 一
层层
柱、墙钢筋垫块 柱、墙钢筋验收
梁底模 梁侧模、板模
结施 构工 施
梁钢筋安装、梁垫块
标高、模板开间复测及梁板模清洁
拆模作业不得野蛮施工。不得损坏混凝土构件棱角 。严格按文明施工要求作业。
模板拆除后应及时清理、涂刷脱模剂。不得将模板 吊运至作业楼层后再清理涂刷脱模剂。
拆模作业管理人员必须巡视，检查卸料平台使用情 况、塔吊指挥到位情况、临边防护情况及作业行为 ，应杜绝高空坠物及其他安全事故发生。
吊模拆模后效果
不烂根、不漏 浆
楼梯施工
楼梯模板施工步骤
标高复核并弹出 底模线
1、结构复核
净空尺寸复核
板底模线
挂线找平支 撑体系
支撑体系间 距600
2、支撑体系搭设
连接件
板底方间距200mm，用铁 钉与支撑架固定
3、摆板底方
板底模
4、板底模安装
反复梯基
5、反扶梯基安装
顶撑木方固定
木工培训第二部分模板工程ppt课件
2021精选ppt
2
2、 组合式钢模板
1）平面模板
肋高55mm，宽度以150mm为基础，按50晋级，长度以450mm 为基础，按150晋级。 宽度 100， 150， 200， 250， 300mm五种； 长度 450， 600， 750， 900， 1200，1500mm 六种；
故平模板共有 5×6 = 30 种， 代号P ，如 P3015，表示宽度300mm、长度1500mm
3、梁模板
梁的特点是跨度大而宽度小，梁的下面一般是架空的。混凝土对梁模板既有
横向侧压力又有竖向压力。因此，要求梁模板有足够的强度和刚度，梁底均应
有支架系统，以防止过大的变形。
梁模板主要由侧模、底模、夹木及支架系统组成。待底模安装后，检查并调
整标高。梁模板安装后要拉中线检查，复核各梁模板的中心线位置是否正确。
100
P3015
P3006 P3004
2021精选ppt
6
3、胶合模板
幅面大，自重轻，锯 截方便，不开裂不漏 浆；尺寸一般为 915×1830mm， 1220×2440mm 。
2021精选ppt
7
2021精选ppt
8
4、钢框竹（木）胶合模板
2021精选ppt
9
三、基本构件模板构造
1、基础模板
（3）多层楼板模板的支柱拆除，上层楼板正在浇筑混凝土时， 下一层楼板的支柱不得拆除，再下一层楼板的支柱，仅可部分拆 除。跨度4m的梁下均应保留支柱，其间距不得大于3m。
（4）在拆模过程中，如发现混凝土有影响结构安全的质量问题 时，应先处理后拆模。
（5）拆模时，应尽量避免损坏混凝土表面和模板，并应注意施 工安全。
19
预留洞口模板
20页建筑工程工地施工安全知识培训PPT课件
安全隐患大排查
采取防控措施
第二章 主要安全管理措施
在工程收尾阶段，因为点多面广，人员分散，作业环境复杂，交叉作业有偶然 性，所以专职安全员和管理人员 必须加强施工过程中安全巡检工作，隐患、查违章、差防护、查操作，发现问题立刻整改。对脚手架及模板支 撑体系的基础、连墙件，斜撑和剪刀撑、扣件螺栓等关键部位严格检查。
未执行监护监督制度单人进行操作。
酒后驾驶、疲劳驾驶、驾驶时不系 安全带或接打手机，超速，超载或 客货混运。
随意扔、倒或排放易燃、易爆、有 毒、有害废弃物。
选用工具不当，随意放置和丢弃工 具，忽视工具维护保养。
第四章 相关习惯性的违章
施工中的井坑不加盖，沟、池不加 护栏，晚上无照明及警示红灯标志； 特殊、高层脚手架，运料井架的装 拆不办理安全施工作业票
捏紧触电者鼻孔，深吸一口气后紧贴触电者的口向口内吹气；
时间约为2秒钟，吹气完毕 后，立即离开触电者的口， 并松开触电者的鼻孔，让他 自行呼气，时间约3秒钟， 每分钟约12次；
救护者跪在触电者一侧或骑 跪在其腰部两侧，两手相迭， 手掌根部放在伤者心窝上方、 胸骨下，掌根用力垂直向下 挤压，压出心脏里面的血液。
第三章 现场急救主要知识
砸伤急救
立即挖出伤员，注意不要再度受伤，动作要轻，准、快，不要强行 拉。如全部被埋应尽快将伤者的头部优先暴露出来，清理口鼻泥土 砂石、血块，松解衣带，以利呼吸。使伤员平卧，头偏向一侧，防 呕吐物堵塞呼吸。伤口出血时应用布条止血和净水冲洗伤口，用干 净毛巾包扎好以防感染。骨折时要用夹板或代用品固定。
灭火器扑灭，防止发生触电事故。 气瓶的安全距离必须符合规程要求，乙炔与氧气瓶之间为5米，距明火为
10米。乙炔气瓶口必须有回火器
工程技术培训ppt课件ppt精品模板分享(带动画)
工程技术发展趋势：智能化、绿色化、数字化
工程技术的应用领域
建筑领域：包括建筑设计、施工、维护等
农业领域：包括农田水利、农业机械、节水灌溉等农业工程的建设和维护
环保领域：包括污水处理、垃圾处理、环境保护等环保工程的建设和维护
交通领域：包括道路、桥梁、隧道等交通设施的建设和维护
能源领域：包括石油、天然气、煤炭等能源的开采和利用
工程技术培训ppt课件ppt
目录
Part One
添加目录标题
Part Two
工程技术培训概述
Part Three
工程技术基础知识
Part Four
工程技术应用案例
Part Five
工程技术发展趋势与挑战
Part Six
工程技术培训课程设计
添加章节标题
PART ONE
工程技术培训概述
PART TWO
未来工程技术将更加注重创新和人才培养
工程技术将不断向着高效、环保、可持续的方向发展
智能化、自动化、数字化是工程技术发展的主要趋势
面临的挑战
技术更新迅速，需要不断学习和掌握新技能
环保要求提高，需要减少对环境的影响
安全风险增加，需要加强安全管理
市场竞争激烈，需要提高工程质量和效率
未来发展方向
工程技术发展趋势：数字化、智能化、绿色化
工程技术面临的挑战：技术更新换代快、市场竞争激烈、人才短缺
未来工程技术的发展方向：加强技术创新、推动数字化转型、培养高素质人才
应对挑战的措施：加强技术研发、提高产品质量、拓展市场渠道
工程技术培训课程设计
PART SIX
课程目标
掌握工程技术的基本概念和原理
了解工程技术的最新发展和趋势
建筑工地安全施工培训PPT专题课件
电压的工频有效值不超过50伏，直流不超过120伏。
① 凡手提照明灯、高度不足2.5米的一般照明灯， 如果没有特殊安全结构或安全措施，应采用42 伏或36伏安全电压。
② 凡狭窄工作地点、行动不便、以及周围有大面 积接地导体的环境，使用手提照明灯时应采用 全电压。
06 用电安全知识
二、防止触电的技术措施
四、电气作业管理措施
从事电气工作的人员为特种作业人员，必须经过专门的安全技术培训和考核，经考试合格取得安全生产综合管理部门核发的 《特种作业操作证》后，才能独立作业。电工作业人员要遵守电工作业安全操作规程，必须遵守施工现场安全管理制度。
五、工人宿舍电器须知
工人临时宿舍内禁止违规乱接电线和使用电器，禁止电线乱搭乱接和在电线上 晾晒衣物！
遇不良地质条件时，未及时采取加强基坑安全
一
的有效措施；
原 用于支护边坡的锚杆长度不足，注浆孔设置不 因 规范；施工中处于冻融交替期以及施工中的的 二 震动也是造成坍塌的诱发因素；
原
因
盲目施工，安全检查不到位
三
原 不按大模板支撑系统方案搭设支撑系统；（高
因 度超过8m或跨度超过18m或楼板厚度超过
四
25cm或梁高超过1m，都要采用大模板）
01 造成意外事故的不安全行为
1、错误操作、忽视安全、忽视警告。 2、造成安全装置或安全设施失效。 3、使用不安全的设备、设施和机具、工具。 4、以手代替工具操作。 5、冒险进入危险场所。 6、物体存放不当。
7、攀、坐不安全位置，行走不安全通道。 8、带小孩进入施工现场（包括车间、工场）作业。 9、在起吊物下作业、停留。 10、有分散注意力的行为。 11、在必须使用个人防护用品、用具的场所中，忽视其使用。 12、不安全装束。
① 凡手提照明灯、高度不足2.5米的一般照明灯， 如果没有特殊安全结构或安全措施，应采用42 伏或36伏安全电压。
② 凡狭窄工作地点、行动不便、以及周围有大面 积接地导体的环境，使用手提照明灯时应采用 全电压。
06 用电安全知识
二、防止触电的技术措施
四、电气作业管理措施
从事电气工作的人员为特种作业人员，必须经过专门的安全技术培训和考核，经考试合格取得安全生产综合管理部门核发的 《特种作业操作证》后，才能独立作业。电工作业人员要遵守电工作业安全操作规程，必须遵守施工现场安全管理制度。
五、工人宿舍电器须知
工人临时宿舍内禁止违规乱接电线和使用电器，禁止电线乱搭乱接和在电线上 晾晒衣物！
遇不良地质条件时，未及时采取加强基坑安全
一
的有效措施；
原 用于支护边坡的锚杆长度不足，注浆孔设置不 因 规范；施工中处于冻融交替期以及施工中的的 二 震动也是造成坍塌的诱发因素；
原
因
盲目施工，安全检查不到位
三
原 不按大模板支撑系统方案搭设支撑系统；（高
因 度超过8m或跨度超过18m或楼板厚度超过
四
25cm或梁高超过1m，都要采用大模板）
01 造成意外事故的不安全行为
1、错误操作、忽视安全、忽视警告。 2、造成安全装置或安全设施失效。 3、使用不安全的设备、设施和机具、工具。 4、以手代替工具操作。 5、冒险进入危险场所。 6、物体存放不当。
7、攀、坐不安全位置，行走不安全通道。 8、带小孩进入施工现场（包括车间、工场）作业。 9、在起吊物下作业、停留。 10、有分散注意力的行为。 11、在必须使用个人防护用品、用具的场所中，忽视其使用。 12、不安全装束。
混凝土模板及支撑工程(教学习培训课件)
L2的长度：2.7-0.24＝2.46m L2的高度：0.26+0.09＝0.35m L2的根数：8根 L2混凝土的工程量为：0.24×0.35×2.46×8＝1.65m3 L2模板工程量：(0.26×2＋0.24)×2.46×8＝14.96m2
某现浇花篮梁，梁端有现浇梁垫，尺寸如图所示。木模板，木 支撑，计算梁模板、支撑工程量，确定定额项目。
±0.000
计算A轴与1轴相交的构造柱混凝土及模板工程量。 柱底标高为：－0.06m，柱顶标高为 7.2m。 构造柱的体积： 0.24×0.24×(7.2+0.06)=0.42m3 马牙槎体积：0.03×0.24×7.26×2＝ 0.10 m3 构造柱混凝土工程量为：0.42＋0.10＝ 0.52 m3 构造柱模板工程量为： 0.24×7.26×2+0.06×7.26×4＝5.23m2
条形基础
S=混凝土与模板的接触面积=基础支模长度×支模高度 斜面超过30度，应设置模板
• 模板工程量计算： • 外边线9.3+1.2+16.8+1.2+1.8*4+9.3+1.2+16.8+1.2+5.0+5.0=74.10 • 内边线: • (2.3+3.1)*2*2+(2.3+3.8)*2*2+(2.3+0.6)*2*2+(2.3+2.3)*2*2+(1.3+0.2)*2*2+(2.3+2.8)*2
不同构件模板接触面示意图
基础混凝土模板
现浇混凝土基础的模板工程量，按以下规定计算：
（1）现浇混凝土带形基础的模板，按其展开高度乘以基 础长度，以平方米计算；基础与基础相交时重叠的模板面 积不扣除；直形基础端头的模板，也不增加。
某现浇花篮梁，梁端有现浇梁垫，尺寸如图所示。木模板，木 支撑，计算梁模板、支撑工程量，确定定额项目。
±0.000
计算A轴与1轴相交的构造柱混凝土及模板工程量。 柱底标高为：－0.06m，柱顶标高为 7.2m。 构造柱的体积： 0.24×0.24×(7.2+0.06)=0.42m3 马牙槎体积：0.03×0.24×7.26×2＝ 0.10 m3 构造柱混凝土工程量为：0.42＋0.10＝ 0.52 m3 构造柱模板工程量为： 0.24×7.26×2+0.06×7.26×4＝5.23m2
条形基础
S=混凝土与模板的接触面积=基础支模长度×支模高度 斜面超过30度，应设置模板
• 模板工程量计算： • 外边线9.3+1.2+16.8+1.2+1.8*4+9.3+1.2+16.8+1.2+5.0+5.0=74.10 • 内边线: • (2.3+3.1)*2*2+(2.3+3.8)*2*2+(2.3+0.6)*2*2+(2.3+2.3)*2*2+(1.3+0.2)*2*2+(2.3+2.8)*2
不同构件模板接触面示意图
基础混凝土模板
现浇混凝土基础的模板工程量，按以下规定计算：
（1）现浇混凝土带形基础的模板，按其展开高度乘以基 础长度，以平方米计算；基础与基础相交时重叠的模板面 积不扣除；直形基础端头的模板，也不增加。
模板工安全培训ppt课件
主要经营：课件设计，文档制作，网络软件设计、 图文设计制作、发布广告等
秉着以优质的服务对待每一位客户，做到让客户满 意！
致力于合同简历、论文写作、PPT设计、计划书、 策划案、学习课件、各类模板等方方面面，打造全 网一站式需求
模板工程作业中材料的放置
• 1、模板支架上堆放的 材料应及时使用，未 用完的材料应清理， 禁止堆放在架体上 • 2、应注意材料的集中 荷载，
模板材料的清理
模板施工应做到工完场 清， 1、在混凝土浇筑前对未 使用的材料进行清理 堆码， 2、拆模后应及时清理区 域内材料
模板施工中常见安全隐患
• 施工用电 • 1、违章接线 • 2、使用不合格的电源 线
成都市青羊区建筑工程总公司 龙湖金楠天街工程项目部
模板施工安全培训
施工现场三不伤害
• 不伤害他人 • 不伤害自己 • 不被他人伤害
正确使用三宝
一、安全帽 二、安全带 三、安全网
安全帽的正确使用
戴安全帽必须系好下颌带，下颌带应紧贴下颌，松紧以下
颌有约束感，但不难受为宜。
安全带的使用
1、模板施工常存在高处作业 2、在距地2m以上作业属于高空作业，必须挂安全带。安全 带必须高挂低用。 安全带必须符合GB6095——1985标准
密目网的保护
• 1、模板施工中由于材 料的放置，经常造成 密目网的破坏 • 2、施工中应注意对劳 动保护用品（安全设 施）的保护
材料的吊装
• 施工材料转运通常是 使用塔机，作业中应 注意材料的重量，按 照现场塔机吊装重量 要求，应按以下要求： • 1、6米钢管：40根 • 2、3米钢管：60根 • 3、扣 件：300颗 • 4、模 板：80张
顶托的使用
模板施工中常见安全隐患-立杆与水平杆未连接
模板工程ppt课件
底模拆除时的混凝土强度要求
２.拆模顺序
应遵循“先支后拆、后支先拆”， “先承重部位、后承重部位”， 以及自上而下的原则。重大复杂 模板的拆除应事先制定拆模方案。
柱模的拆除：单块组拼的应先拆除钢楞、 柱箍、对拉螺栓等连接件、支承件，从上 而下逐步拆除。预组拼的应先拆除两个对 角卡件，并临时支撑，再拆除另两个对角 卡件，挂好吊钩，拆除临时支撑，方可脱 模起吊。
五、模板施工安全要求
在组合钢模板上架设或使用的电动工具，应采用36 伏的低压电源或采取其它有效的安全措施。
登高作业时，连接件或作业工具必须放置在箱盒或 工具袋中，禁止放置在模板或脚手架上。
钢模板用于高耸建筑施工时，应有防雷击措施。 高空作业人员严禁攀爬脚手架或组合钢模板，也不
得在高空的墙顶、独立柱或其它模板上行走。 组合钢模板装拆时，上下应有人接应，钢模板应随
❖ 按结构或构件类型分为基础模板、柱模板、顶 板模板、墙模板、梁模板等。
❖ 按形式分为整体式模板、定型模板、工具式模 板、滑升模板、胎模等。Βιβλιοθήκη 2.1 木模板板条
图3.1
拼条 拼板的构造
木模板及其支架 系统一般在加工 厂或现场木工棚 制成元件，然后 再在现场拼装。
2.2 组合钢模板（钢定型模板）
钢定型模板
用于梁和模板的 支撑柱头，以及 模板早拆。
2.3 滑升模板
1— 支承杆； 2— 提升架 3— 液压千斤顶； 4— 围圈 5— 围圈支托；6— 模板 7— 操作平台；8— 平台桁架 9— 栏杆；10— 外排三角架 11— 外吊脚手；12— 内吊脚手 13— 混凝土墙体
2.4 大模板
面板要求平整，刚度
三、模板支设安装的质量要求
❖ 必须按配板图及施工方案循序拼装，以保 证系统的整体稳定。
2024版工程培训PPT模板
工程案例分析
通过实际工程案例，分析工程 建设的流程、技术难点和解决 方案。
培训时间安排
根据培训内容和学员需求，合 理安排培训时间和进度。
02
工程基础知识
工程领域概述
工程领域的定义和范围
介绍工程领域的基本概念，包括工程 学科的定义、工程领域的分类和涵盖 范围等。
工程领域的未来趋势
探讨工程领域的未来发展方向、新兴 技术和趋势，以及面临的挑战和机遇。
工程安全与风险管理措施
工程安全技术措施 探讨如何采取技术措施，提高工程项目的安全性，如优化 设计方案、采用先进施工工艺等。
工程风险管理策略 根据工程风险等级，制定相应的风险管理策略，如风险规 避、风险减轻、风险转移等。
工程安全与风险管理实践 分享工程安全与风险管理的实践经验，包括安全管理制度 建设、应急预案制定、安全培训等，提高工程人员的风险 管理能力。
05
工程团队协作与沟通
工程团队协作概述
工程团队协作的定义与重要性 工程团队协作的核心要素
工程团队协作的挑战与解决方案
工程团队沟通技巧与方法
有效的沟通技巧 倾听与理解 表达清晰与准确
工程团队沟通技巧与方法
01
尊重与包容
02
团队沟通方法
定期会议与进度汇报
03
工程团队沟通技巧与方法
在线协作工具与平台 面对面交流与讨论
职业规划
根据个人兴趣和特长，制 定合理的职业规划，选择 适合自己的工程领域和发 展方向。
THANK YOU
ห้องสมุดไป่ตู้
工程团队协作实践案例分析
1
案例一：跨部门协作挑战及应对策略
背景介绍
2
协作挑战分析
3
建筑施工模板安全技术规范图解培训ppt课件
共同点 作用范围均在“有效压头高度”以内
不同点 二者不会同时出现（见4.3.2 各项荷载标准值组合）
36
取自《混凝土结构工程施工及验算规范》GB50024-92
37
4.1 荷载设计值
38
4.2.1 强度、稳定性验算，采用荷载设计值 4.2.2 正常使用极限状态的变形时，采用荷载标准值 4.2.3 钢面板及其支架作用荷载设计值可乘以0.95进行折减。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系 的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况 出发，合理选用材料、方案和构造措施；应满足模板在 运输、安装和适用过程的强度、稳定性和刚度要求，并 宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应 符合本规范的要求外，尚应符合国家现行有关标准的规 定。
2）由永久荷载效应控制i的1 组合 i1
n
S GGik QiciQik i 1
2 正常使用极限状态
S≤C
（4.3.1-4） （4.3.1-5）
n
S Gik i 1
（4.3.1-6） 42
结合4.3.2款，可得效应组合设计值S
S
0.9Max1.2
n i1
Gik
n
1.4Qik，1.35 Gik
21
3.1 钢材 重点：防止在一定条件下出现脆性破坏。可致使钢材出现（冷）脆
性破坏的因素（结构形式、环境温度、应力特征、钢材厚度、钢 材性能等）均要控制。
钢材性能： 1 抗拉强度：是衡量钢材抵抗拉断的性能指标，直接反映钢材内 部组织的优劣，并与疲劳强度有着比较密切的关系。 2 伸长率： 是衡量钢材塑性性能的指标。而塑性又是在外力作用 下产生永久变形时抵抗断裂的能力。 3 屈服强度：是衡量结构的承载能力和确定强度设计值的重要指 标。 4 冷弯试验：是钢材塑性指标之一，也是衡量钢材质量的一个综 合性指标。在一定程度上也是鉴定焊接性能的一个指标。 5 硫、磷含量：是建筑钢材中的主要杂质，对钢材的力学性能和 焊接街头的裂纹敏感有较大影响。 6 碳含量：因建筑钢的焊接性能主要取决于碳含量，碳的合适含 量，宜控制在0.12％～0.2％。
不同点 二者不会同时出现（见4.3.2 各项荷载标准值组合）
36
取自《混凝土结构工程施工及验算规范》GB50024-92
37
4.1 荷载设计值
38
4.2.1 强度、稳定性验算，采用荷载设计值 4.2.2 正常使用极限状态的变形时，采用荷载标准值 4.2.3 钢面板及其支架作用荷载设计值可乘以0.95进行折减。
1.0.2 本规范适用于建筑施工中现浇混凝土工程模板体系 的设计、制作、安装和拆除。
1.0.3 进行模板工程的设计和施工时，应从工程实际情况 出发，合理选用材料、方案和构造措施；应满足模板在 运输、安装和适用过程的强度、稳定性和刚度要求，并 宜优先采用定型化、标准化的模板支架和模板构件。
1.0.4 建筑施工模板工程的设计、制作、安装和拆除除应 符合本规范的要求外，尚应符合国家现行有关标准的规 定。
2）由永久荷载效应控制i的1 组合 i1
n
S GGik QiciQik i 1
2 正常使用极限状态
S≤C
（4.3.1-4） （4.3.1-5）
n
S Gik i 1
（4.3.1-6） 42
结合4.3.2款，可得效应组合设计值S
S
0.9Max1.2
n i1
Gik
n
1.4Qik，1.35 Gik
21
3.1 钢材 重点：防止在一定条件下出现脆性破坏。可致使钢材出现（冷）脆
性破坏的因素（结构形式、环境温度、应力特征、钢材厚度、钢 材性能等）均要控制。
钢材性能： 1 抗拉强度：是衡量钢材抵抗拉断的性能指标，直接反映钢材内 部组织的优劣，并与疲劳强度有着比较密切的关系。 2 伸长率： 是衡量钢材塑性性能的指标。而塑性又是在外力作用 下产生永久变形时抵抗断裂的能力。 3 屈服强度：是衡量结构的承载能力和确定强度设计值的重要指 标。 4 冷弯试验：是钢材塑性指标之一，也是衡量钢材质量的一个综 合性指标。在一定程度上也是鉴定焊接性能的一个指标。 5 硫、磷含量：是建筑钢材中的主要杂质，对钢材的力学性能和 焊接街头的裂纹敏感有较大影响。 6 碳含量：因建筑钢的焊接性能主要取决于碳含量，碳的合适含 量，宜控制在0.12％～0.2％。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加固体系：框架柱采用钢管夹具；剪力墙（短支剪力墙）采 用高强对拉丝杆；梁高小于等于500的采用步步紧加固，梁高 大于500的采用木夹具及对拉丝杆加固。有防水要求的挡墙及 核心砼地面以下部分墙体采用一次性带止水片的对拉丝杆；人 防部分墙体采用一次性螺杆加固。
模板体系：柱、墙、梁模板采用915*1830*18mm九夹板，楼 板模板材用1200*2400*8mm覆膜竹胶板或九夹板。模板背楞 均采用50*100木方。除核心筒、梯间内模、外墙边柱外模采用 定型木模外，其余构件模板均采用散拼散拆方式。
1400mm处大横杆、梁底大横杆
3、梁。、柱、剪力墙处立杆离柱边、剪力墙边间距300mm内设置以满足模板加固 间距要求，如梁支撑立杆间距导致梁底小横杆跨度过大，应在梁下每间距2m加 设支撑防止因小横杆跨度过大跨度过大而变形（用于部分梁截面尺寸较大时）
4、所有纵向、横向水平杆在同一步内必需连成整体以确保脚手架的整体稳定 性，严禁出现梁、板脚手架断开设置现象。
平板方钢管、顶部可调支撑
梁加固夹对拉
钢管扣件、顶托支撑体系
2、钢管支撑立杆纵横间距均应满足梁立杆间距≤900mm（指梁两侧立杆间 距）、平板立杆间距≤1100mm（同时满足方案及计算书要求），扫地杆距 地200mm处设置、大横杆步距≤1200mm，梁板纵横立杆的间距应相等或成倍 数，梁底必须设置大横杆严禁梁底小横杆直接固定在立杆上进行支撑。 （满足水平杆3道设置：其中扫地杆、1400mm处大横杆必需纵横连通、第三 道为梁底纵向大横杆）
测量放线\施工缝处理
一
般
柱、墙钢筋竖焊、绑扎
满堂架搭设
标
柱墙安装配管及施工缝清洁
标高抄测
准 层
下 一
柱、墙钢筋垫块
梁底模
结层
柱、墙钢筋验收
梁侧模、板模
构施 施工 工
梁钢筋安装、梁垫块
标高、模板开间复测及梁板模清洁
工
板底筋绑扎
柱、墙模板安装
艺 流 程
吊模安装、板面安装配管 板面筋绑扎、垫块、马凳
柱、墙模板检查；加固体系、 支撑体系、防止漏浆措施检查
5、支架立杆应竖直设置，2m高度允许偏差控制在15mm范围内。顶部可调支 托螺杆伸出钢管顶部不得大于200毫米，螺杆外径与立柱钢管内径的间隙不得大 于3毫米，安装时应保证上下同心。严禁将顶托在支架底部使用。 6、严禁内支撑脚手架与外脚手架相连。
(三）、加固体系
1、剪力墙墙、较大截面的柱（大于600*600）抱箍按5道箍的要求进行 加固，地面起200设置第一道，中间间距不大于500，第五道柱箍需 紧贴梁底设置，当梁高大于800mm时梁中需增加对拉螺杆进行加固； 剪力墙、短肢墙及较大截面柱需采用对拉螺杆进行加固，对拉螺栓竖 向间距不大于500mm，水平间距不大于500mm,柱箍设置应平直规 范。（同时满足方案及计算书要求）。
二、模板的基本概念和要求：
• 模板是使混凝土结构和构件按设计要求的几何尺寸成型的模型板。 包括模板和支架系统及必要的紧固连接件。

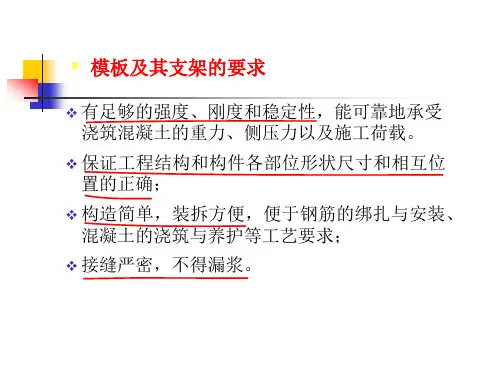

• 模板工程的基本要求：
安装质量
应保证混凝土构件成型后的尺寸、形状、相互间的位置正确，模板拼缝严密不 漏浆。
安全性
模板有足够的承载力，刚度和稳定性。
经济性
要求构造简单，模板快速装拆，多次周转使ห้องสมุดไป่ตู้。
图
内部三检制、通道跳板铺设
隐蔽验收
柱、墙、梁、板砼浇筑
四、基本构件模板安装
•
（一）、模板体系分类
支撑体系：钢管脚手架支撑体系。（或大模体系、腕 扣脚手架支撑体系等更高要求支撑体系），顶部统一设 置可调支撑，严禁使用扣件加固作为竖向荷载主要受力 支撑构件；柱、墙、平板模板次梁统一使用方钢管（规 格40*60*1.8）；平板支撑的主梁需采用定型钢梁或两根 方钢管拼接使用；梁底、梁侧采用50*100木方做为龙骨 加固；
承重方侧
6、梁板阴角、剪力墙阴角处需设置木枋加固，确保几何尺寸和防止漏浆。 模板板缝原则上应尽量与模板次梁方钢管方向垂直（可有效控制高低 缝、其坎现象），对与模板次梁方钢管方向一致的板缝处需增加小条 模板、小木方进行加强处理，便于模板加钉固定和防止其坎、漏浆等；
•
模板工程施工培训
2014.4.10 工程部
培训大纲：
••一、目的 •二、模板的基本概念和要求 •三、模板的分类及构造 •四、基本构件模板安装 •五、模板拆除 •六、模板工程的质量标准 •七、产品保护 •八、安全注意事项 •九、模板质量通病及防治
一、目的
统一施工做法 明确质量要求 规范作业程序 降低工人劳动强度，加快施工速度 减少返工及修补工作提高劳动生产率 统一公司形象
（二）、支撑体系
1、结构支撑体系统一采用钢管扣件脚手架支撑体系（或大模体系、腕扣 脚手架支撑体系等更高要求支撑体系），顶部统一设置可调支撑，严 禁使用扣件加固作为竖向荷载主要受力支撑构件；柱、墙、平板模板 次梁统一使用方钢管或木方；平板支撑的主梁需采用两根方钢管或钢 管拼接使用；梁底、梁侧采用50*100木方做为龙骨加固；框架梁加固 必修采用专用夹具对拉进行加固，间距不大于800mm，严禁使用步步 紧等简易加固措施。
2、梁脚手架沿梁底标高处必需设置纵向大横杆，梁底支撑用小横杆需搁 置于大横杆上，并用扣件加固，严禁将小横杆直接用扣件、铁丝等固定于 立杆上作为竖向荷载受力支撑构件；梁底模在梁两端处需采用扣件在小横 杆上限位固定。
3、柱、墙方钢间距≤250，梁板方钢管间距≤300（同时满足方案及计算 书要求），严禁方钢管、木方混用。
• 三、模板的分类及构造
按所用材料不同可分为：木模板、金属模板、塑料模板、玻璃钢模板、 竹胶板模板、装饰混凝土模板、预应力混凝土模板等。
•
按模板的形式及施工工艺不同可分为：组合式模板（如木模板、组合钢 模板）、工具模板（如大模板、滑模、爬模等）和永久性模板。
按模板规格型式不同可分为：定型模板（即定型组合模板，如小钢模） 和非定型模板（散装模板）。
4、梁底模支撑用小横杆间距应满足≤600mm，且距梁端200mm范围内 必需设置小横杆。
梁底模在梁两端处需采用扣件在 禁止方钢管、木方
小横杆上限位固定
混用
梁端200mm范围内必需设 置小横杆
梁底模 钉牢于梁底承
重方上。
梁底模仰视图
梁底加固顶撑 间距600钉牢于 梁底承重方上
梁底承重方
50*50*150找平方 间距600钉牢于梁底
