图像匹配与拼接方法

基于特征点匹配的图像拼接算法图像拼接算法是将多个相似但不完全相同的图片拼接成一个整体的过程，应用于全景拍摄、视频合成等领域。

其中基于特征点匹配的图像拼接算法是应用最为广泛的方法之一。

一、特征点及其提取特征点是一幅图像中独特、易于识别的点，如角点、边缘交点等。

提取特征点是图像处理的关键之一。

在实际应用中，常用的特征点提取算法有SIFT、SURF、ORB等。

这些算法的原理大致相同，都是在图像中寻找局部极值点，并通过对邻域像素的判断，保留具备可分性、稳定性、独特性等特点的关键点。

二、特征点匹配特征点匹配是指将两幅图片中的特征点进行对应，以便进行后续的图像拼接。

匹配算法的难点在于对噪声、变形、重叠等情况的适应性。

其中，最常用的匹配算法有暴力匹配和基于FLANN的匹配。

暴力匹配法是最简单的匹配方法，即对所有特征点进行两两比较，选取最小距离的点对。

由于存在大量冗余比较，当图像规模增大时，该算法的计算时间将急剧增长。

因此，基于FLANN的匹配算法被广泛应用。

基于FLANN的匹配算法采用kd树搜索的方法，通过对特征点以及其特征描述子进行预处理，提高匹配效率。

此外，改进的距离评价函数和匹配点筛选等技术也能有效提高匹配精度和鲁棒性。

三、图像变换完成特征点的匹配后，就需要将相邻两张图片进行转换和拼接。

其中，变换包括两个方面：一是计算两张图片之间的变换关系；二是根据变换关系，将图片进行相应的变形。

图像变换的方法主要有仿射变换和透视变换。

仿射变换是在二维平面上对图形进行线性变换，主要包括平移、缩放、旋转、错切等操作。

透视变换是一种非线性变换，能够通过调整图像的四个角点，对图像进行变形。

四、图像拼接图像拼接分为横向拼接和纵向拼接两种。

横向拼接是指将两张图片在横向上进行拼接，纵向拼接则是在纵向上进行拼接。

完成图片变换后，拼接的核心是根据变换矩阵对关键点进行平移和旋转，以保证两张图片之间的连续性。

此外，还需进行重叠区域的平滑处理，如线性混合、多项式混合等，以避免拼接后出现明显的接合线。

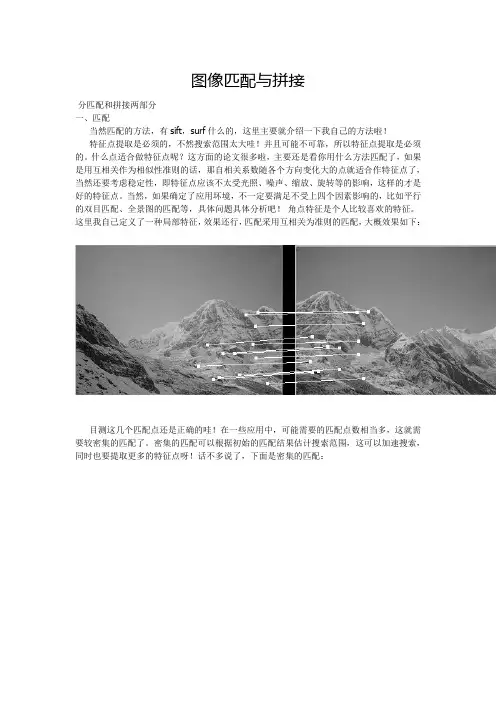

图像匹配与拼接分匹配和拼接两部分一、匹配当然匹配的方法，有sift，surf什么的，这里主要就介绍一下我自己的方法啦！特征点提取是必须的，不然搜索范围太大哇！并且可能不可靠，所以特征点提取是必须的。

什么点适合做特征点呢？这方面的论文很多啦，主要还是看你用什么方法匹配了，如果是用互相关作为相似性准则的话，那自相关系数随各个方向变化大的点就适合作特征点了，当然还要考虑稳定性，即特征点应该不太受光照、噪声、缩放、旋转等的影响，这样的才是好的特征点。

当然，如果确定了应用坏境，不一定要满足不受上四个因素影响的，比如平行的双目匹配、全景图的匹配等，具体问题具体分析吧！角点特征是个人比较喜欢的特征。

这里我自己定义了一种局部特征，效果还行，匹配采用互相关为准则的匹配，大概效果如下：目测这几个匹配点还是正确的哇！在一些应用中，可能需要的匹配点数相当多，这就需要较密集的匹配了。

密集的匹配可以根据初始的匹配结果估计搜索范围，这可以加速搜索，同时也要提取更多的特征点呀！话不多说了，下面是密集的匹配：虽然这样的密度对于三维重构来说还不够，但对于一般的图像拼接来说足够了。

匹配完了，下面就要将第二步了。

二、矫正匹配好两幅图像了，接下来干啥呢？把它们对准呗。

可惜了，两幅图像之间不但存在平移，还存在旋转缩放什么的，更复杂的，可能还存在所谓的3D变换，那就复杂啦！不管怎么样，所谓的对准，也就是矫正，总是基于一定的模型的，即基于相机拍摄两幅图像的相对姿态。

对于全景图拼接（个人觉得是最简单的且较实用的拼接），需要根据相机焦距或者视场角投影到柱面上，然后两幅图像间的位置就只有一维的平移关系了。

但是这对拍摄的相机也是有要求的，就是要保证拍摄两幅图像时，物防焦点是重合的，这样才能根据稀疏的几个点确定所有重叠区域内点的相对位置呀！但实际中很难做到物方焦点重合，比如数码相机或者所谓的智能手机的全景图拍摄，一般人都是拿着相机或者手机绕人旋转，而非绕物方焦点旋转拍摄的，这样拼接起来是绝对有误差的呀！特别是拼接近景，误差就更大了，远景还好。

使用计算机视觉技术实现图像匹配和配准的方法和技巧计算机视觉技术在图像匹配和配准方面起着重要的作用。

图像匹配和配准是指通过计算机对两幅或多幅图像进行比较和对齐的过程，目的是找到它们之间的相似性和重叠区域。

在计算机视觉领域中，图像匹配和配准的方法和技巧正在不断发展和改进，为各种应用提供了强大的工具。

一、图像匹配的方法和技巧1. 特征提取：图像匹配的第一步是对图像中的特征进行提取。

常用的特征包括角点、边缘、纹理等。

通过提取关键点和描述子，可以用于后续的匹配和配准过程。

2. 特征匹配：在特征提取的基础上，需要对两幅图像中的特征进行匹配。

常见的特征匹配方法包括最近邻匹配、最近邻搜索、RANSAC等。

最近邻匹配将待匹配特征点与目标图像中最相似的特征进行匹配。

3. 特征描述：对匹配到的特征进行描述是图像匹配中的关键步骤。

常用的特征描述算法有SIFT（尺度不变特征变换）、SURF（加速稳健特征）和ORB （Oriented FAST and Rotated BRIEF）等。

这些算法可以提取图像中的局部特征，并将其转化为能够容易匹配的向量表示。

4. 特征筛选：通过匹配得到的特征点可能存在误匹配和几何变化等问题。

因此，需要对匹配结果进行筛选和校正。

常用的方法包括基于几何变换模型的筛选和基于一致性检验的筛选。

5. 特征配准：匹配到的特征点可以用于图像配准，即将两幅图像进行对齐。

常用的配准方法有基于特征点的配准、基于区域的配准和基于自动的配准等。

配准过程的目标是通过对图像进行变换，使得它们在几何和视觉上尽可能地对齐。

二、图像配准的方法和技巧1. 基于特征点的配准：特征点在图像中具有明显的区分度和稳定性。

通过提取两幅图像中的特征点，并进行匹配和筛选，可以得到图像的相似变换模型，并实现图像的配准。

2. 基于区域的配准：图像的全局特征可以通过提取图像中的区域来实现。

通过提取两幅图像中的区域，并对这些区域进行匹配和筛选，可以得到图像的相似变换模型，并实现图像的配准。

如何利用图像处理技术实现图像拼接图像拼接是指将多个不完整或局部的图像拼接在一起，以生成一张完整的图像。

图像拼接技术在计算机视觉和图形学领域中得到广泛应用，可以用于实现全景图像、卫星地图、医学影像等各种应用场景。

利用图像处理技术实现图像拼接主要包括以下几个步骤：特征提取、特征匹配、几何校正和图像融合。

特征提取是图像拼接的关键步骤之一。

特征提取是为了提取图像中具有代表性和稳定性的特征点或者特征描述子，以用于后续的特征匹配。

常见的特征提取方法包括SIFT（尺度不变特征变换）、SURF（加速稳健特征）和ORB（Oriented FAST and Rotated BRIEF）等。

接下来是特征匹配。

特征匹配是为了找到两幅图像中对应的特征点，从而建立它们之间的几何关系，为后续的几何校正做准备。

特征匹配方法可以根据特征描述子的相似度、几何关系和一致性进行选择。

常见的特征匹配算法包括FLANN（快速库近似最近邻搜索）和RANSAC（随机抽样一致性）等。

几何校正是指通过对图像进行变换和旋转，将特征匹配后的图像对准。

在几何校正过程中，需要计算图像之间的旋转和平移变换矩阵。

对于大规模的图像拼接任务，可能需要考虑相机畸变校正和透视变换等问题。

几何校正方法包括仿射变换和透视变换等。

最后是图像融合。

图像融合是将拼接后的图像进行混合和平滑处理，使得拼接的边界平滑自然，达到无缝融合的效果。

图像融合方法主要包括线性混合、多分辨率融合和优化算法等。

通过合理选择图像融合方法，可以获得更好的拼接效果。

除了以上步骤，还可以通过一些先进的技术来提升图像拼接效果。

例如，利用深度学习可以提取更高级的图像特征，并实现更准确的特征匹配。

多视图几何和结构光等技术也可以用于实现更精确的几何校正。

总之，利用图像处理技术实现图像拼接是一个复杂而有挑战性的任务。

通过特征提取、特征匹配、几何校正和图像融合等步骤的组合应用，可以实现高质量的图像拼接结果。

随着计算机视觉和图形学技术的不断发展，图像拼接的方法和效果也在不断提升，为各种应用场景提供了更好的解决方案。

vfa 算法VFA（Vector Field Alignment）算法是一种用于特征匹配和图像拼接的算法。

它通过将两个图像的特征点进行匹配，然后将这些特征点映射到一个共同的坐标系中，从而实现图像的拼接。

VFA算法的基本步骤如下：1. 特征提取：首先，从两个待拼接的图像中提取出特征点。

这些特征点可以是角点、边缘点等。

2. 特征匹配：然后，通过比较两个图像中的特征点，找出相互匹配的特征点对。

这一步通常使用一些特征描述子，如SIFT、SURF等。

3. 构建初始对应关系：接下来，根据匹配的特征点对，构建一个初始的对应关系。

这个对应关系是一个二维矩阵，其中每个元素表示一个特征点对是否匹配。

4. 优化对应关系：然后，通过优化算法，如最小二乘法，来优化这个对应关系。

优化的目标是使得匹配的特征点对在两个图像中的相对位置尽可能一致。

5. 计算变换矩阵：最后，根据优化后的对应关系，计算出一个变换矩阵。

这个变换矩阵可以将一个图像中的特征点映射到另一个图像中的对应位置。

VFA算法的优点是可以处理大规模的图像拼接问题，而且对于图像的旋转、缩放等变换具有一定的鲁棒性。

但是，它也有一些缺点。

例如，如果两个图像之间的视角差异较大，或者光照条件不同，那么VFA算法可能会得到较差的结果。

此外，VFA算法的时间复杂度较高，需要大量的计算资源。

为了解决这些问题，研究人员提出了许多改进的VFA算法。

例如，一些人提出了基于RANSAC的VFA算法，可以有效地排除错误的匹配结果。

还有一些人提出了基于多视图几何的VFA算法，可以处理视角差异较大的图像拼接问题。

总的来说，VFA算法是一种有效的图像拼接方法，但是还需要进一步的研究和改进。

计算机视觉技术中的图像拼接方法与技巧随着计算机视觉技术的发展，图像拼接技术逐渐成为计算机视觉领域中的重要应用之一。

图像拼接技术可以将多张图像融合为一张完整的大图像，从而拓展了图像处理和分析的范围。

本文将介绍图像拼接技术的方法和一些关键的技巧。

首先，图像拼接的基本原理是将多张局部重叠的图像通过几何变换和图像融合算法进行拼接。

几何变换主要包括平移、旋转、缩放和透视变换等。

平移变换是最简单的变换，通过调整图像的位置来对齐相邻图像的特征点。

旋转变换是将图像按照一定角度进行旋转以达到对齐的目的。

缩放变换可以根据图像的比例尺进行大小调整。

透视变换是在平面图像中重建三维景深。

在进行图像拼接时，一些关键的技巧可以提高拼接结果的质量和准确性。

首先，特征点检测和匹配是图像拼接中的关键一步。

特征点是图像中的显著像素点，可以通过角点检测、边缘检测等方法进行提取。

特征点匹配是将相邻图像的特征点进行对应，常见的匹配算法有SIFT、SURF和ORB等。

在进行特征点匹配时，需要考虑到图像的尺度变化、旋转和视角变化。

其次，图像拼接中的图像融合算法也是非常重要的。

常用的图像融合算法有均值融合、最大像素值融合、混合融合和多重分辨率融合等。

均值融合是将多张图像进行简单的平均处理，适用于图像拼接中的平滑过渡。

最大像素值融合是选择每个像素位置上的最大像素值，适用于多视点拼接。

混合融合是利用权重进行图像叠加，可以根据不同区域的特征进行加权融合。

多重分辨率融合是将图像分解成不同尺度的金字塔，在多个尺度上进行融合操作。

此外，为了提高图像拼接的准确性，需要考虑图像的校正和去除畸变。

图像校正可以通过相机标定来实现，校正后的图像能够消除由于镜头形变引起的影响。

去除畸变则可以通过抗畸变算法来实现，例如极点校正和拉普拉斯畸变校正等。

在实际应用中，图像拼接技术被广泛用于全景照片的生成、虚拟现实和增强现实、卫星图像的拼接以及医学影像的拼接等领域。

例如，在全景照片生成中，通过利用图像拼接技术，可以将多张相机连续拍摄的照片拼接成一张完整的全景照片。

如何在Matlab中进行图像配准与图像拼接图像配准与图像拼接是计算机视觉领域的重要研究方向，而Matlab作为一款功能强大且易于使用的科学计算软件，为图像配准与图像拼接提供了丰富的工具和函数。

本文将介绍在Matlab中进行图像配准与图像拼接的基本原理和常用方法，以及如何使用Matlab进行实际操作。

一、图像配准的基本原理图像配准是指通过将两幅或多幅图像进行空间上的对应，使得它们在相互重叠地区达到最佳匹配的过程。

图像配准的基本原理是通过寻找图像之间的相似性特征，如角点、边缘等，计算图像之间的相似性度量，从而确定它们之间的空间变换关系。

常见的图像配准方法包括特征点匹配、特征直方图匹配、基于灰度变换的配准等。

二、Matlab中的图像配准方法在Matlab中，图像配准的过程可以分为以下几个步骤：1. 读入待配准的图像，并对其进行预处理。

包括灰度转换、滤波、边缘检测等操作，以提取图像的重要特征。

2. 提取图像中的特征点。

通过使用Matlab中的特征提取函数，如SURF特征提取函数，提取图像中的角点、边缘等特征点。

3. 对特征点进行匹配。

使用Matlab中的特征匹配函数，如SIFT特征匹配函数，对待配准的图像进行特征点匹配，求解相似性变换矩阵。

4. 应用相似性变换矩阵进行图像配准。

利用求得的相似性变换矩阵，将待配准的图像进行变换，使其与参考图像对齐。

5. 进行图像融合和拼接。

通过图像融合算法，将配准后的图像进行融合和拼接，生成拼接后的图像。

三、图像拼接的基本原理图像拼接是指将多幅图像以某种方式进行组合，形成一幅更大视野的图像的过程。

它在计算机视觉领域中具有重要的应用，如全景图像的生成、医学影像的拼接等。

图像拼接的基本原理是寻找图像之间的重叠区域，并通过对应区域的像素融合，消除拼接边缘，使得拼接后的图像具有较高的视觉质量。

四、Matlab中的图像拼接方法在Matlab中，图像拼接的过程可以分为以下几个步骤：1. 读入待拼接的图像，并对其进行预处理。

图像融合拼接方法图像融合拼接是指将多幅图像进行合并处理，形成一幅新的图像。

它在计算机视觉、图像处理领域具有重要应用，可以用于拼接全景图、生成虚拟实境等。

本文将介绍几种常见的图像融合拼接方法。

一、传统图像融合拼接方法1.1 直观图像融合拼接方法直观图像融合拼接方法是最简单的一种方法，它直接将两幅图像进行叠加。

例如，在拼接两张风景照片时，可以将两个图像的像素值相加或取平均值，从而合并成一幅新的图像。

这种方法的优点是操作简单，但缺点是容易导致拼接处的边缘不连续，不够自然。

1.2 重叠区域混合融合拼接方法重叠区域混合融合拼接方法通过将两幅图像在重叠区域内进行像素值的平滑过渡，实现更自然的融合效果。

常用的方法有线性混合、高斯混合等。

线性混合是指在重叠区域内，按照一定的权重将两幅图像的像素值进行逐点插值，从而形成新的图像。

而高斯混合则是通过使用高斯模糊滤波器，降低重叠区域内图像的对比度，实现平滑过渡。

1.3 多尺度图像融合拼接方法多尺度图像融合拼接方法是一种层次化的拼接方法。

它首先将两幅图像进行金字塔分解，分别得到不同尺度的图像金字塔。

然后，在每一层金字塔上进行拼接处理，得到对应尺度的融合结果。

最后将各层结果合并，得到最终的融合图像。

这种方法能够有效处理图像的尺度变化，并保持较高的拼接质量。

二、深度学习图像融合拼接方法随着深度学习技术的发展，越来越多的研究者开始将其应用于图像融合拼接中，取得了很好的效果。

深度学习图像融合拼接方法主要包括基于生成对抗网络（GAN）的方法、基于卷积神经网络（CNN）的方法等。

2.1 基于生成对抗网络的图像融合拼接方法基于生成对抗网络的图像融合拼接方法是将两幅图像作为输入，通过生成器和判别器的协同训练，使生成器能够生成与真实图像相似的图像。

这种方法可以有效地学习到图像的分布特征，从而生成更自然的融合结果。

2.2 基于卷积神经网络的图像融合拼接方法基于卷积神经网络的图像融合拼接方法主要通过卷积层、池化层和全连接层等结构，对输入图像进行特征提取和融合操作。

图像拼接算法简介图像拼接算法是一种用于将多个图像合并成一个更大图像的技术。

该算法通过找到输入图像之间的共同特征点并对齐它们，然后通过一些图像处理方法来融合它们，从而生成一个完整的图像。

拼接算法可应用于多个领域，如摄影、航拍、医学图像等。

在这些领域中，往往需要获取更大的视野范围或更高的分辨率，因此使用拼接算法可以满足这些需求。

基本步骤图像拼接算法通常包括以下几个基本步骤：1.特征点检测：首先对输入图像进行特征点检测，例如使用SIFT（尺度不变特征变换）算法。

特征点是图像中具有显著特征的一组像素。

2.特征点匹配：将不同图像中的特征点进行匹配，并根据匹配程度将它们分组。

常见的算法有RANSAC（随机抽样一致性）算法。

3.图像对齐：通过对齐特征点，将不同图像进行几何变换，从而使它们在同一坐标系下对齐。

常见的变换包括平移、旋转、缩放等。

4.图像融合：将对齐后的图像进行融合，使它们看起来无缝连接。

常见的融合方法有线性融合、金字塔融合、平面拼接等。

算法实现以下是一个简单的图像拼接算法的示例实现：import cv2import numpy as npdef stitch_images(images):# 特征点检测sift = cv2.SIFT_create()keypoints = []descriptors = []for image in images:kp, des = sift.detectAndCompute(image, None) keypoints.append(kp)descriptors.append(des)# 特征点匹配matcher = cv2.BFMatcher(cv2.NORM_L2)matches = []for i in range(len(keypoints) -1):matches.append(matcher.match(descriptors[i], descriptors[i+1]))# 图像对齐homography_matrices = []for i in range(len(matches)):src_pts = np.float32([keypoints[i][m.queryId x].pt for m in matches[i]]).reshape(-1, 1, 2)dst_pts = np.float32([keypoints[i+1][m.trainI dx].pt for m in matches[i]]).reshape(-1, 1, 2)M, _ = cv2.findHomography(src_pts, dst_pts, c v2.RANSAC, 5.0)homography_matrices.append(M)# 图像融合result = images[0]for i in range(len(images) -1):result = cv2.warpPerspective(result, homograp hy_matrices[i], (result.shape[1] + images[i+1].sh ape[1], result.shape[0]))result[0:images[i+1].shape[0], 0:images[i+1]. shape[1]] = images[i+1]return result结果展示下面是使用示例实现对两张图像进行拼接的结果展示：import cv2import matplotlib.pyplot as pltimage1 = cv2.imread('image1.jpg')image2 = cv2.imread('image2.jpg')result = stitch_images([image1, image2])plt.imshow(cv2.cvtColor(result, cv2.COLOR_BGR2RG B))plt.axis('off')plt.show()总结图像拼接算法是一种用于将多个图像合并成一个更大图像的技术。

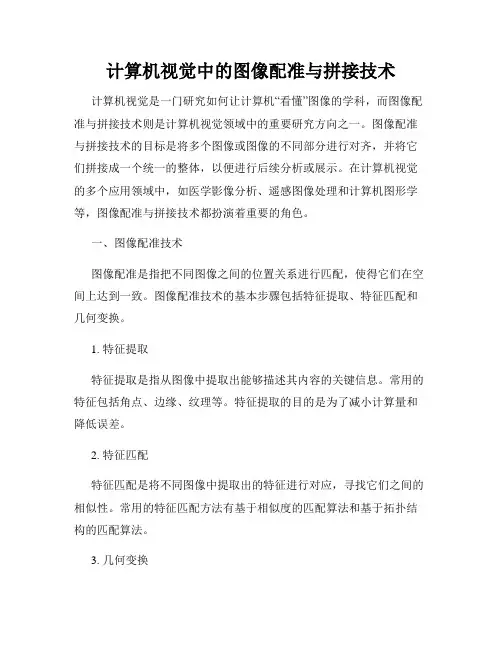

计算机视觉中的图像配准与拼接技术计算机视觉是一门研究如何让计算机“看懂”图像的学科，而图像配准与拼接技术则是计算机视觉领域中的重要研究方向之一。

图像配准与拼接技术的目标是将多个图像或图像的不同部分进行对齐，并将它们拼接成一个统一的整体，以便进行后续分析或展示。

在计算机视觉的多个应用领域中，如医学影像分析、遥感图像处理和计算机图形学等，图像配准与拼接技术都扮演着重要的角色。

一、图像配准技术图像配准是指把不同图像之间的位置关系进行匹配，使得它们在空间上达到一致。

图像配准技术的基本步骤包括特征提取、特征匹配和几何变换。

1. 特征提取特征提取是指从图像中提取出能够描述其内容的关键信息。

常用的特征包括角点、边缘、纹理等。

特征提取的目的是为了减小计算量和降低误差。

2. 特征匹配特征匹配是将不同图像中提取出的特征进行对应，寻找它们之间的相似性。

常用的特征匹配方法有基于相似度的匹配算法和基于拓扑结构的匹配算法。

3. 几何变换几何变换是指将一个图像的坐标系转换到另一个图像的坐标系，以实现两个图像之间的对齐。

常用的几何变换包括平移、旋转、缩放和透视变换等。

二、图像拼接技术图像拼接是将多个图像拼接成一个大的图像，使之成为一个连续的整体。

图像拼接技术的基本步骤包括图像对齐、图像融合和图像修复。

1. 图像对齐图像对齐是指将多个图像进行配准，使得它们在空间上保持一致。

对齐方法包括基于特征点的对齐和基于全局变换模型的对齐。

2. 图像融合图像融合是将多个对齐后的图像进行融合，以消除拼接处的痕迹。

常用的图像融合方法有平均融合、加权融合和多分辨率融合等。

3. 图像修复图像修复是对拼接后的图像进行修复，消除因拼接而引入的伪影和缺陷。

修复方法包括基于纹理合成的修复和基于图像修补的修复。

三、应用领域图像配准与拼接技术在许多领域都有广泛的应用。

1. 医学影像分析在医学影像处理中，图像配准与拼接技术可以用于血管重建、肿瘤定位和手术导航等方面。

图像处理中的图像拼接算法分析与设计图像拼接是图像处理领域中一项重要的技术，可以将多幅图像拼接成全景图像、大场景图像或高分辨率图像。

本文将对图像拼接算法进行深入分析与设计，介绍常用的图像拼接算法，包括特征点匹配、图像融合和图像校正等步骤。

1. 特征点匹配特征点匹配是图像拼接算法中的关键步骤之一，它通过寻找两幅图像之间的共同的特征点来实现图像对齐。

常用的特征点匹配算法包括SIFT、SURF和ORB等。

SIFT（尺度不变特征变换）算法是一种局部不变的特征描述子算法。

它通过检测局部的极值点，并提取出这些局部特征。

然后，通过计算特征点周围区域的图像梯度，得到特征点的方向信息。

最后，通过特征点周围区域的自适应尺度空间，生成特征向量表示。

SURF（加速稳健特征）算法是一种基于Hessian矩阵的特征描述子算法。

它通过计算图像上的特征点的Hessian矩阵，找到极值点，并生成特征向量。

SURF算法对旋转、尺度变化和亮度变化具有较好的不变性。

ORB（旋转不变二进制）算法是一种二进制特征描述子算法。

它将图像进行金字塔尺度空间变换，并使用FAST特征点检测器检测关键点。

然后，通过构建特征描述子，将每个特征点的周围区域划分为若干个方向以及尺度的网格，并计算二进制描述子。

2. 图像融合图像融合是指将特征点匹配后的图像进行无缝拼接，使拼接后的图像看起来自然平滑。

常用的图像融合算法包括线性混合、多频段融合和全局优化等。

线性混合是最简单的图像融合算法，它将两幅图像按照一定的权重进行线性加权混合。

权重可以根据特征点匹配的准确度来确定，使得特征点匹配准确的区域权重较大，特征点匹配不准确的区域权重较小。

多频段融合是一种将两幅图像按照不同的频率分解为多个子带，然后将对应的子带进行融合，最后将融合后的子带进行合成的算法。

通过这种方式，可以更好地保留图像的细节和平滑度。

全局优化是一种通过最小化拼接区域的能量函数来实现图像融合的算法。

能量函数可以由特征点匹配的误差、图像亮度的一致性等因素组成。

使用计算机视觉技术进行图像拼接的方法图像拼接是计算机视觉领域中的一项重要任务，它可以将多幅图像合并为一张完整的图像。

图像拼接广泛应用于全景照片、地图拼接、医学图像处理等领域。

在图像拼接的过程中，计算机需要根据多幅图像的共同特征点进行匹配，并将它们拼接成一张无缝衔接的图像。

本文将介绍一些常用的图像拼接方法，包括特征提取、特征匹配和拼接。

首先，特征提取是图像拼接的第一步。

特征是图像中具有代表性的点或区域，它们在不同图像中具有一致性，因此可以作为拼接的基础。

常用的特征提取方法包括SIFT（尺度不变特征转换）和SURF（加速稳健特征）等。

这些方法能够提取出图像中的关键点和描述子，描述子是一种描述特征点周围信息的向量，它能够保持在不同尺度和旋转下的不变性。

接下来，特征匹配是图像拼接的关键步骤。

在特征匹配中，计算机需要寻找两幅图像中具有相似特征的点，并建立它们之间的对应关系。

这种对应关系可以通过计算描述子之间的相似度来实现。

常用的特征匹配方法包括基于最近邻搜索的暴力匹配和基于KD树的快速匹配。

通过这些方法，计算机能够找到两幅图像中对应的特征点，并建立它们之间的对应关系。

最后，拼接是图像拼接的最关键步骤。

在拼接过程中，计算机需要将多幅图像中的特征点进行对齐，并将它们拼接成一张无缝衔接的图像。

常用的图像拼接方法包括全景投影和多图像平均等。

全景投影是一种将多幅图像投影到同一平面上的方法，它通过计算图像之间的几何变换关系来实现。

多图像平均是一种将多幅图像叠加求平均的方法，它可以消除图像之间的噪声，并增强图像的清晰度和对比度。

除了上述方法，还有一些其他的技术可以提升图像拼接的效果。

例如，图像融合可以将多幅图像中的重叠区域进行混合，以实现更平滑的过渡效果。

图像融合可以通过线性混合、加权平均和多重分辨率融合等方法来实现。

同时，颜色校正也是一项重要的技术，它可以消除不同图像之间的颜色差异，使得拼接后的图像更加自然。

总结来说，图像拼接是一项基于计算机视觉技术的重要任务，它可以将多幅图像合并为一张完整的图像。

图像处理中图像拼接的使用教程图像拼接是图像处理领域中常用的技术之一，它可以将多张图像拼接成一张完整的图像。

图像拼接在许多领域都有广泛的应用，比如摄影、计算机视觉和地理信息系统等。

本文将介绍图像拼接的基本概念、步骤和常用的算法，帮助读者了解和掌握图像拼接的使用方法。

一、图像拼接的基本概念图像拼接是将多张图像合成一张完整的图像的过程。

通常情况下，我们可以将待拼接的图像称为输入图像，合成后的图像称为输出图像。

图像拼接的目标是将输入图像中的不同部分进行匹配和融合，最终得到一张无缝衔接的输出图像。

图像拼接主要有两个方面的挑战：图像校准和图像融合。

图像校准是指将输入图像进行对齐，使得它们在像素级别上对应的区域重合；图像融合是指将对齐后的图像进行合并，使得边缘和颜色过渡自然，不出现明显的瑕疵。

二、图像拼接的步骤图像拼接的过程可以分为以下几个步骤：1. 图像对齐：将输入图像进行校准，使得它们在对应位置上有相似的内容。

图像对齐主要有两种方法，一种是通过特征点匹配，找到多张图像之间的对应关系；另一种是通过图像变换，将输入图像进行平移、旋转或缩放，使得它们对齐。

2. 融合顺序确定：确定图像拼接的顺序。

在拼接过程中，先拼接的图像通常会被后拼接的图像覆盖，因此需要根据图像内容和拼接效果来确定融合的顺序。

3. 图像融合：将图像对齐后，进行图像的融合。

常用的图像融合算法有线性混合、渐进混合和多频段混合等。

图像融合过程中，需要注意颜色平衡和边缘过渡的处理，以保证融合后的图像看起来自然和连贯。

4. 图像修复：对拼接后的图像进行修复，去除可能出现的瑕疵和噪点。

修复可以通过图像修复算法或者局部图像处理的方式进行。

三、常用的图像拼接算法在图像拼接中，有一些经典的算法常被使用，包括如下几种：1. 特征点匹配算法：通过特征点检测和匹配，找到多个图像中的对应点。

常用的特征点检测算法有SIFT、SURF和ORB等，特征点匹配可以使用RANSAC或最小二乘法等优化算法。

测绘技术中的图像配准和拼接方法随着科技的发展，测绘技术在现代社会中的应用越来越广泛。

在测绘过程中，图像配准和拼接是非常重要的技术手段。

本文将分析测绘技术中的图像配准和拼接方法，并讨论它们的应用和局限性。

一、图像配准方法图像配准是将不同图像中的相同目标点进行匹配，以实现各图像间的一致性。

在测绘领域中，图像配准方法主要包括特征点匹配、区域匹配和基于模型的匹配。

1. 特征点匹配特征点匹配是一种常用的图像配准方法。

它通过提取图像中的特征点，并将特征点在不同图像中进行匹配，实现图像的配准。

特征点可以是角点、边缘点、区域尺度点等。

特征点匹配方法具有较高的鲁棒性和匹配成功率，适用于各种类型的图像。

2. 区域匹配区域匹配是一种基于整个图像区域的配准方法。

它通过计算图像间的相似性度量，将相似度高的区域匹配起来。

区域匹配方法减少了对特征点的依赖，能够实现更准确的图像配准。

然而，由于计算复杂度高，适用于较小规模的图像配准。

3. 基于模型的匹配基于模型的匹配是一种将图像配准问题转化为参数估计问题的方法。

通过建立模型和优化算法，将不同图像中的目标点进行匹配。

基于模型的匹配方法具有较高的精度和鲁棒性，适用于对图像配准结果有更高要求的情况。

二、图像拼接方法图像拼接是将多个局部图像拼接成一个完整的大图像的过程。

在测绘领域中，图像拼接方法主要包括基于特征的拼接、基于区域的拼接和全景拼接。

1. 基于特征的拼接基于特征的拼接是一种通过提取图像中的特征点，并根据特征点的位置关系进行图像拼接的方法。

通过特征点的匹配和变换，实现多个图像的拼接。

基于特征的拼接方法具有较高的自动性和准确性，适用于多个图像间存在明显重叠区域的情况。

2. 基于区域的拼接基于区域的拼接是一种将多个局部图像通过区域匹配的方法进行图像拼接。

通过计算图像间的相似性度量，将具有高相似度的图像区域进行拼接。

基于区域的拼接方法不依赖于特征点的提取和匹配，适用于大范围区域的图像拼接。

一种基于图像拼接和图形匹配的数字图像处理技术数字图像处理技术是目前广泛应用于图像处理领域的一种技术。

其中，基于图像拼接和图形匹配技术在数字图像处理领域中具有广泛的应用。

本文介绍了一种基于图像拼接和图形匹配的数字图像处理技术，并讨论了其应用领域及存在的问题。

一、图像拼接技术图像拼接技术是指将两幅或多幅图像拼接成一幅大的图像。

图像拼接技术的应用非常广泛，例如在全景图像的制作、立体视觉的处理、医学影像的处理等领域都可以应用到图像拼接技术。

在数字图像处理领域中，图像拼接技术可以将多个拍摄的图像进行拼接，从而生成高分辨率的图像。

图像拼接技术的实现可以采用两种方法：全景幅面和局部拼接。

全景幅面是指通过将多个拍摄的图像进行拼接，生成一张完整的图像，是一种较为简单的实现方式。

局部拼接是指将多个部分图像进行拼接，生成一张大的图像，是一种较为复杂的实现方式。

图像拼接技术的优点是可以生成高分辨率的图像，同时也能够更好的展示图像的细节。

但是在实际应用中，图像拼接技术也存在一些问题，例如图像拼接过程中可能出现的视差问题、图像拼接位置不准确等问题。

二、图形匹配技术图形匹配技术是指将一个图形与另一个图形进行匹配，从而找到它们之间的相似之处。

在数字图像处理领域中，图形匹配技术可以在不同的图像中寻找出相关的信息，从而实现图像在结构、特征等方面的比较和分析。

图形匹配技术的实现方法包括基于特征点的匹配、基于颜色、纹理等特征的匹配、基于形态学的匹配等。

在实际应用中，图形匹配技术可以应用于图像检索、自动化检测、工业自动化等领域。

图形匹配技术的优点在于可以准确的找到两个图形之间的相似之处，并按照相似度进行比较和分析。

但是在实际应用中，图形匹配技术也存在一些问题，例如匹配效率不高、匹配精度不高等问题。

基于图像拼接和图形匹配的数字图像处理技术是将两种技术结合起来，实现更高效、更准确的图像处理。

具体实现方法是将拍摄的多个图像进行拼接，然后应用图形匹配技术对图像中的相似部分进行匹配分析，从而实现更准确的图像特征提取和分析。

使用计算机视觉技术进行图像配准和拼接的方法在现代科技的发展中，计算机视觉技术在图像处理和分析领域发挥着重要作用。

其中，图像配准和拼接是计算机视觉中的重要任务之一。

图像配准是将多幅图像对齐到一个统一的坐标系中，以实现后续的图像拼接、特征提取和目标识别等应用。

本文将介绍几种常用的图像配准和拼接方法。

1. 特征点匹配法特征点匹配法是一种常用的图像配准方法。

它通过检测图像中的特征点，并使用特征描述子对这些特征点进行描述。

然后，在两幅图像中寻找相同的特征点，并计算这些特征点之间的差异。

最后，根据差异结果对图像进行变换，以实现图像的配准和对齐。

特征点匹配法的核心在于特征点检测和匹配算法的选择。

常见的特征点检测算法包括SIFT（尺度不变特征变换）和SURF（加速稳健特征）等。

而特征点匹配算法有最近邻算法和RANSAC（随机一致性算法）等。

这些算法能够根据图像的特征来进行匹配，从而达到图像配准的目的。

2. 相位相关法相位相关法是一种基于频域分析的图像配准方法。

它通过计算两幅图像在频域上的相位差异来进行配准。

具体而言，首先将两幅图像进行傅里叶变换，然后计算它们的频谱，并将频谱进行归一化处理。

接下来，将归一化的频谱相乘，再进行逆傅里叶变换得到相位差谱。

最后，根据相位差谱进行图像的配准和拼接。

相位相关法具有高精度和鲁棒性的特点，尤其适用于红外图像和遥感图像等领域。

然而，由于相位相关法对图像噪声和失真敏感，因此在实际应用中需要进行预处理和参数优化。

3. 基于拓扑结构的配准方法基于拓扑结构的配准方法是利用图像的拓扑信息进行图像配准的一种方法。

它通过将图像转换为拓扑图，然后计算图像之间的拓扑结构差异来实现配准。

具体而言，首先使用图像分割算法将图像转换为图，然后利用拓扑学理论计算图的拓扑结构。

最后，根据拓扑结构的差异来进行图像的配准。

基于拓扑结构的配准方法适用于具有复杂几何结构的图像，比如医学图像和地形图像等。

它具有较好的稳定性和准确度，但由于计算复杂度较高，需要考虑算法的效率问题。

在Matlab中进行图像配准和拼接的方法在科学研究和工程应用中，图像配准和拼接是一个常见的问题。

图像配准是指将不同视角或不同时间拍摄的图像进行准确对齐，使得它们之间的相对位置和尺度关系能够被精确估计。

而图像拼接则是将多个部分图像以适当的方式拼接在一起，形成一幅完整的图像。

本文将介绍在Matlab中进行图像配准和拼接的方法。

首先，图像配准的基本原理是通过找到图像之间的对应关系，将它们进行对齐。

常见的图像配准方法包括基于特征的方法和基于互信息的方法。

基于特征的方法主要是通过提取图像中的特征点，并通过找到这些特征点的对应关系进行匹配。

常见的特征点包括角点、边缘点和斑点等。

在Matlab中，我们可以使用SURF (Speeded Up Robust Features)等函数进行特征点的提取和匹配。

基于互信息的方法则是考虑图像各个像素之间的相互关系，通过最大化图像之间的互信息来找到最佳的配准结果。

在Matlab中，我们可以使用imregister函数来实现基于互信息的图像配准算法。

接下来，我们将介绍图像拼接的方法。

图像拼接的核心问题是如何寻找拼接变换的参数，使得多个部分图像能够无缝拼接在一起。

常见的图像拼接方法包括基于特征的方法和基于图像重叠区域的方法。

基于特征的方法主要是通过找到各个部分图像上的特征点，并根据这些特征点的位置关系进行拼接。

在Matlab中，我们可以使用SURF等函数提取和匹配特征点，并通过RANSAC (Random Sample Consensus)算法来估计最佳的拼接变换参数。

基于图像重叠区域的方法则是通过找到各个部分图像之间的重叠区域，并根据这些区域的像素值关系进行拼接。

在Matlab中，我们可以使用imfuse函数来实现基于图像重叠区域的图像拼接算法。

除了以上介绍的基本方法外，还有一些其他的技术可以用于提高图像配准和拼接的精度。

例如，多尺度图像配准和拼接可以通过先将图像进行金字塔降采样，然后逐层进行配准和拼接来提高结果的质量。

Matlab中的图像配准与拼接技巧图像配准与拼接在计算机视觉和图像处理领域中扮演着重要的角色。

图像配准是指将两个或多个图像对准，使它们在特定的空间或时间上具有一致的位置关系。

图像拼接则是将多幅图像组合成一幅较大的图像，以展示更大范围或更高分辨率的场景。

在Matlab中，我们可以使用不同的方法和技巧来实现图像配准与拼接。

以下将介绍一些常用的技巧和算法。

一、图像配准1. 特征提取与匹配在图像配准中，首先需要从待配准图像中提取出特征点，比如角点、边缘等。

这些特征点可以通过SIFT、SURF、Harris角点检测等算法来获取。

然后，通过特征匹配算法（如RANSAC）将待配准图像与参考图像之间的特征点进行匹配，得到它们之间的对应关系。

2. 直接法直接法是一种不依赖于特征点的配准方法，它将配准问题转化为优化问题。

通过最小化图像间的差异度量（如互信息、互相关系数等），可以得到最佳的配准结果。

3. 基于变换模型的配准当待配准图像与参考图像之间存在较大的形变时，可以使用基于变换模型的配准方法来实现更精确的配准。

常用的变换模型包括相似变换、仿射变换和投影变换等。

二、图像拼接1. 全景图拼接全景图拼接是一种常见的图像拼接应用。

它将多幅图像拼接成一幅覆盖更大范围的图像，通常用于摄影、地理信息系统等领域。

在Matlab中，可以使用拼接算法（如图像融合、图像重叠等）来实现全景图的拼接。

2. 高分辨率图像拼接高分辨率图像拼接通过将多幅低分辨率的图像拼接成一幅高分辨率的图像来实现。

这种方法常用于医学图像处理、卫星遥感图像处理等领域。

在Matlab中，可以使用超分辨率重建算法（如双边滤波、非局部均值等）来实现高分辨率图像的拼接。

三、Matlab工具箱与函数Matlab提供了丰富的图像配准与拼接工具箱和函数，如Image Processing Toolbox、Computer Vision Toolbox等。

这些工具箱和函数提供了各种图像配准与拼接的算法和工具，使得开发者可以快速实现自己的图像处理应用。

图像处理中图像拼接算法的使用技巧图像拼接是一种常见的图像处理技术，它可以将多张小图像拼接在一起，形成一张大图像。

在许多领域中，如计算机视觉、遥感图像分析和医学图像处理等，图像拼接技术都被广泛应用。

本文将介绍图像拼接算法的使用技巧，帮助读者更好地理解和应用该技术。

一、图像拼接算法概述图像拼接算法的目标是将多张重叠的小图像拼接成一张大图像。

一般来说，图像拼接算法的主要步骤包括特征提取、特征匹配、图像配准和图像融合。

特征提取是图像拼接的第一步，其目的是提取图像中的显著特征，如角点、边缘等。

常用的特征提取算法有SIFT、SURF和ORB等。

特征匹配是图像拼接的关键步骤，其目的是在不同图像中匹配相似的特征。

常用的特征匹配算法有基于距离的匹配算法，如最近邻匹配和最佳匹配等。

图像配准是图像拼接的核心步骤，其目的是将匹配到的特征点对准。

常用的图像配准算法有仿射变换和透视变换等。

图像融合是图像拼接的最后一步，其目的是将拼接后的图像进行平滑过渡，使整体效果更加自然。

常用的图像融合算法有图像重叠区域的加权平均法、多幅图像的平均法和泊松融合等。

二、图像拼接算法的使用技巧1.选择适当的特征提取算法在图像拼接中，特征提取算法起到了至关重要的作用。

选择适合具体任务的特征提取算法可以提高拼接效果。

例如，对于包含大面积纹理的图像，SURF算法在提取特征时更具优势；而对于具有尺度变换的图像，SIFT算法更适合。

2.优化特征匹配算法特征匹配是图像拼接过程中的关键步骤。

设计优化的特征匹配算法可以提高匹配的准确性和鲁棒性。

对于基于距离的匹配算法，可以通过采用剔除异常值、使用自适应阈值或基于机器学习的方法来提高匹配结果的质量。

3.精确的图像配准图像配准是确保拼接效果准确的关键步骤。

对于平面图像，可以使用仿射变换进行配准；而对于具有透视变换的图像，应使用透视变换进行配准。

在图像配准过程中，可以通过调整变换参数、增加匹配点对数和使用非线性优化方法等技巧来提高拼接效果。
