存储划分交换机zone绑定主机配置手册

  • 格式：docx
  • 大小：12.73 KB
  • 文档页数：5

主机存储划分手册1、配置交换机zone2、存储端进行划分3、主机端进行硬盘识别，配置一、准备工作,存储连接拓扑图1.1查看HPUX服务器WWN号码：gsgkdb2:[/]#ioscan -knfNCfcClass I H/W Path Driver S/W State H/W Type Description=================================================================fc 0 1/0/4/1/0 fcd CLAIMED INTERFACE HP AB378-601014Gb Single Port PCI/PCI-X Fibre Channel Adapter (FC Port 1)/dev/fcd0fc 1 1/0/6/1/0 fcd CLAIMED INTERFACE HP AB378-601014Gb Single Port PCI/PCI-X Fibre Channel Adapter (FC Port 1)/dev/fcd1#fcmsutil /dev/fcd0N_Port Symbolic Port Name = gsgkdb2_fcd0#fcmsutil /dev/fcd1N_Port Symbolic Port Name = gsgkdb2_fcd1二、SAN交换机操作A交换机接口WWN50:01:43:80:24:48:dd:c850:01:43:80:24:48:dd:c9B交换机接口WWN50:01:43:80:24:48:dd:c950:01:43:80:24:48:dd:cd2.1检查SAN交换机当前zone配置：admin> cfgactvshow | grep sjzxzone: gs_sjzx1_wwnhba1_gs_mdsk_wwnhp95007Bzone: gs_sjzxdb2_old_wwnhba1_gs_mdsk_wwnhp95007Bzone: sjzx1_old_eva2_FP1zone: sjzx1_old_eva2_FP3zone: sjzx1_old_eva8400zone: sjzx2_old_eva84002.2检查zone成员的WWN号码：admin> zoneshow sjzx1_old_eva2_FP1zone: sjzx1_old_eva2_FP150:01:43:80:09:77:d0:3c; 50:01:43:80:24:48:dd:c82.3测试WWN号是否连通：gscc-c10-mSAN-hpdc04_yt1:FID128:admin> fcping 50:01:43:80:05:7a:0f:1050:01:43:80:24:48:DD:C8Source: 50:01:43:80:05:7a:0f:10Destination: 50:01:43:80:24:48:dd:c8Zone Check: Not ZonedPinging 50:01:43:80:05:7a:0f:10 [0xf4400] with 12 bytes of data: received reply from 50:01:43:80:05:7a:0f:10: 12 bytes time:298 usec received reply from 50:01:43:80:05:7a:0f:10: 12 bytes time:202 usec received reply from 50:01:43:80:05:7a:0f:10: 12 bytes time:218 usec received reply from 50:01:43:80:05:7a:0f:10: 12 bytes time:259 usec received reply from 50:01:43:80:05:7a:0f:10: 12 bytes time:209 usec5 frames sent, 5 frames received, 0 frames rejected, 0 frames timeout Round-trip min/avg/max = 202/237/298 usecPinging 50:01:43:80:24:48:dd:c8 [0xf1a00] with 12 bytes of data: received reply from 50:01:43:80:24:48:dd:c8: 12 bytes time:209 usec received reply from 50:01:43:80:24:48:dd:c8: 12 bytes time:192 usec received reply from 50:01:43:80:24:48:dd:c8: 12 bytes time:208 usec received reply from 50:01:43:80:24:48:dd:c8: 12 bytes time:191 usec received reply from 50:01:43:80:24:48:dd:c8: 12 bytes time:191 usec5 frames sent, 5 frames received, 0 frames rejected, 0 frames timeout Round-trip min/avg/max = 191/198/209 usec2.4添加zone,建议每2个端口创建一个，一个控制器口，一个主机口admin>zonecreategsgkdb2_eva2_FP1,"50:01:43:80:05:7a:0f:10;50:01:43:80:24:48:DD:C8" admin>zonecreategsgkdb2_eva2_FP3,"50:01:43:80:05:7a:0f:10;50:01:43:80:24:48:DD:CC 2.5 检查当前生效的zone名称：admin> cfgactvshow | moreEffective configuration:cfg: zone20152.6 将新添加的zone加入配置文件admin> cfgadd zone2015,"gsgkdb2_eva2_FP1;gsgkdb2_eva2_FP3" admin> cfgenable zone2015You are about to enable a new zoning configuration.This action will replace the old zoning configuration with thecurrent configuration selected. If the update includes changesto one or more traffic isolation zones, the update may result in localized disruption to traffic on ports associated withthe traffic isolation zone changesDo you want to enable 'zone2015' configuration (yes, y, no, n): [no] yes zone config "zone2015" is in effectUpdating flash ...2.7 检查是否配置成功：admin> zoneshow | grep eva22.8 配置2号SAN交换机admin> zoneshow | grep eva2evap6300C_evasma_x1800_porta; sjzx1_old_eva2_FP2;sjzx1_old_eva2_FP4; dnzl1_wwnhp95004B; dnzl2_wwnhp95004B; zone: sjzx1_old_eva2_FP2zone: sjzx1_old_eva2_FP4zone: sjzx1_old_eva2_FP2zone: sjzx1_old_eva2_FP4admin>zonecreategsgkdb2_eva2_FP2,"50:01:43:80:05:7a:0e:c0;50:01:43:80:24:48:DD:C9"admin>zonecreategsgkdb2_eva2_FP4,"50:01:43:80:05:7a:0e:c0;50:01:43:80:24:48:DD:CD"admin> cfgadd gsdl_yt2,"gsgkdb2_eva2_FP2;gsgkdb2_eva2_FP4"admin> cfgenable gsdl_yt2You are about to enable a new zoning configuration.This action will replace the old zoning configuration with thecurrent configuration selected. If the update includes changesto one or more traffic isolation zones, the update may result inlocalized disruption to traffic on ports associated withthe traffic isolation zone changesDo you want to enable 'gsdl_yt2' configuration (yes, y, no, n): [no] yeszone config "gsdl_yt2" is in effectUpdating flash ...二、存储端操作：查看存储端WWN四、主机端进行硬盘识别，配置4.1检查原有硬盘状况：#ioscan -knfNCdisk/dev/disk/disk122 /dev/rdisk/disk122 disk 133 64000/0xfa00/0x27 esdisk CLAIMED DEVICE Optiarc DVD RW AD-5170A/dev/disk/disk133 /dev/rdisk/disk133 disk 134 64000/0xfa00/0x28 esdisk CLAIMED DEVICE HP 300 GST3300655LC/dev/disk/disk134 /dev/disk/disk134_p2 /dev/rdisk/disk134 /dev/rdisk/disk134_p2/dev/disk/disk134_p1 /dev/disk/disk134_p3 /dev/rdisk/disk134_p1 /dev/rdisk/disk134_p34.2刷新硬盘：#ioscan -fnNCdiskdisk 134 64000/0xfa00/0x28 esdisk CLAIMED DEVICE HP 300 GST3300655LC/dev/disk/disk134 /dev/disk/disk134_p2 /dev/rdisk/disk134 /dev/rdisk/disk134_p2/dev/disk/disk134_p1 /dev/disk/disk134_p3 /dev/rdisk/disk134_p1 /dev/rdisk/disk134_p3disk 139 64000/0xfa00/0x30 esdisk CLAIMED DEVICE HP HSV360/dev/disk/disk139 /dev/rdisk/disk1394.3检查新硬盘大小#diskinfo /dev/rdisk/disk139SCSI describe of /dev/rdisk/disk139:vendor: HPproduct id: HSV360type: direct accessbytes per sector: 512查看对端存储控制器的WWN号码：(可以不做)#fcmsutil /dev/fcd0 get remote allTarget N_Port_id is = 0x101b00Target state = DSM_READYSymbolic Port Name = HSV360 - EVA2 - CR229CSymbolic Node Name =Port Type = N_PORTFCP-2 Support = NOTarget N_Port_id is = 0x100400Target state = DSM_READYSymbolic Port Name = HP DISK-SUBSYSTEM 7005Symbolic Node Name =Port Type = N_PORTFCP-2 Support = NOTarget Port World Wide Name = 0x50060e80166eca11Target Node World Wide Name = 0x50060e80166eca114.4检查聚合状况#ioscan -m dsf/dev/rdisk/disk134_p2 /dev/rdsk/c58t6d0s2/dev/rdisk/disk139 /dev/rdsk/c67t0d1/dev/rdsk/c69t0d1/dev/rdsk/c63t0d1/dev/rdsk/c65t0d14.5创建PV#pvcreate /dev/rdisk/disk1394.6创建VG#vgcreate -s 64 vgbackup /dev/disk/disk1394.7检查VG#vgdisplay vgbackup4.8创建LV#lvcreate -l 23999 vgbackup4.9格式化LV#newfs /dev/vgbackup/rlvol14.10挂载文件目录#mkdir /rmanbackup#mount /dev/vgbackup/lvol1 /rmanbackup4.11添加入文件分区表gsgkdb2:[/]#vi /etc/fstab/dev/vgbackup/lvol1 /rmanbackup vxfs defaults 0 24.12修改配置文件，重启激活VGgsgkdb2:[/etc]#vi lvmrccustom_vg_activation()# e.g. /sbin/vgchange -a y -s#parallel_vg_sync "/dev/vg00 /dev/vg01"#parallel_vg_sync "/dev/vg02 /dev/vg03"vgchange -a y arch02vgchange -a y vgbackupreturn 04.13修改文件夹权限#chown oracle:dba /rmanbackup在其他节点共享文件B号节点#share /arch1挂载NFS共享文件#mount gsgkdb1:/arch1 /arch15 使用DOMAIN-ID配置交换机A交换机zonecreate A2_lenovo_R680_3_eva4400,"2,15;2,2;2,3"zonecreate A2_lenovo_R680_4_eva4400,"2,14;2,2;2,3"cfgadd cfg_down,A2_lenovo_R680_3_eva4400cfgadd cfg_down,A2_lenovo_R680_4_eva4400cfgenable cfg_downB交换机zonecreate A2_lenovo_R680_3_eva4400,"1,10;1,2;1,3"zonecreate A2_lenovo_R680_4_eva4400,"1,11;1,2;1,3"cfgadd cfg_up,A2_lenovo_R680_3_eva4400cfgadd cfg_up,A2_lenovo_R680_4_eva4400cfgenable cfg_up删除一条错误配置cfgremove gsdl_yt2,"yjzyc_243_17_2_eva6300_3"zonedelete yjzyc_243_17_2_eva6300_3,"50:01:43:80:24:48:dd:09; 50:01:43:80:24:48:dd:0d;10:00:00:90:fa:35:1f:25"cfgenable gsdl_yt2。

合集下载

brocade交换机zone划分

brocade交换机zone划分

博科交换机300E配置
本次博科交换机上根据存储与服务器相关连接端口进行ZONE的划分，规划配置如下：
通过浏览器访问交换机的管理地址登陆到交换机管理界面。

（客户端Java版本必须不能低于Java1.6 Update12），
输入用户名和密码
登陆后可以看到整个交换机的总体信息，包括端口状态及相关配置按钮
我们先选择“Switch Admin”对交换机进行管理
进入交换机管理后，我们可以看到交换机的Domain和产品序列号
从“license”菜单里可以看到已经激活的端口数量
下面选择“Zone Admin”来对Zone进行管理
新建一个New Zone，并根据先前规划配置相关名称
然后选择该zone内所包含的端口，点击“Add Members”，将端口添加到该Zone 当中
所有的端口都添加完成后，我们选择“Zone config”
新建一个Zone的config文件
将我们刚才新建的四个Zone添加到Zone config文件中；
点击”Save config”保存刚才的配置，此时会弹出警告提示信息，我们点击”是”
保存完毕后我们选择”Enable config”，然后选择刚才的zone config配置，使配置生效
此时会弹出警告信息，更换了zone的配置后会立即生效，我们选择”是”。

光纤交换机ZONE的规划

光纤交换机ZONE的规划

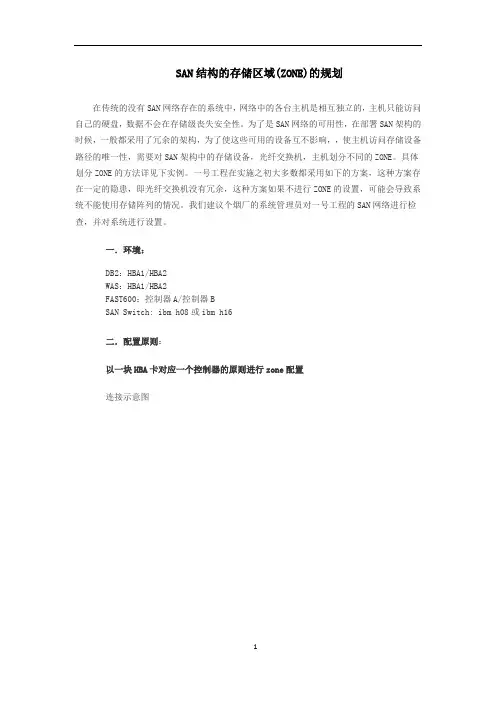

SAN结构的存储区域(ZONE)的规划在传统的没有SAN网络存在的系统中，网络中的各台主机是相互独立的，主机只能访问自己的硬盘，数据不会在存储级丧失安全性。

为了是SAN网络的可用性，在部署SAN架构的时候，一般都采用了冗余的架构，为了使这些可用的设备互不影响，，使主机访问存储设备路径的唯一性，需要对SAN架构中的存储设备，光纤交换机，主机划分不同的ZONE。

具体划分ZONE的方法详见下实例。

一号工程在实施之初大多数都采用如下的方案，这种方案存在一定的隐患，即光纤交换机没有冗余，这种方案如果不进行ZONE的设置，可能会导致系统不能使用存储阵列的情况。

我们建议个烟厂的系统管理员对一号工程的SAN网络进行检查，并对系统进行设置。

一．环境：DB2：HBA1/HBA2WAS：HBA1/HBA2FAST600：控制器A/控制器BSAN Switch: ibm h08或ibm h16二．配置原则：以一块HBA卡对应一个控制器的原则进行zone配置连接示意图三．具体配置操作步骤和方法：1. 用网线连接到交换机的管理口＃telnet 10.77.77.77用户名：admin密码：password2. 查看交换机器端口连接＃switchshowArea Port Media Speed State==============================0 0 id N2 Online F-Port 10:00:00:00:c9:42:a0:44（DB2_HBA1）1 1 id N2 Online F-Port 10:00:00:00:c9:45:b6:ea（DB2_HBA2）2 2 id N2 Online F-Port 20:05:00:a0:b8:18:d2:0a（WAS_HBA1）3 3 id N2 Online F-Port 20:04:00:a0:b8:18:d2:0a（WAS_HBA2）4 4 id N4 Online (控制器A)5 5 id N4 Online (控制器B)6 6 id N4 No_Light7 7 id N4 No_Light8 8 -- N4 No_Module (No POD License) Disabled3.划分zone输入以下命令zoneCreate "zone1","1,0;1,4"zoneCreate "zone2","1,1;1,5"zoneCreate "zone3","1,2;1,4"zoneCreate "zone4","1,3;1,5"cfgCreate "ibmp630","zone1;zone2; zone3; zone3"cfgEnable "ibmp630"cfgSave4.最后查看ZONE的划分做最后校验# zoneshowDefined configuration:cfg: ibmp630 zone1; zone1; zone1; zone1zone: zone1 1,0; 1,4zone: zone2 1,1; 1,5zone: zone3 1,2; 1,4zone: zone4 1,3;1,5Effective configuration:cfg: ibmp630zone: zone1 1,01,4zone: zone2 1,11,5zone: zone3 1,21,4zone: zone4 1,31,5。

光纤交换机zone的划分（图文并茂）

光纤交换机zone的划分（图文并茂）

光纤交换机‎z one的‎划分（图文并茂）刚刚和别人‎学习了光纤‎交换机的z‎o ne的划‎分方法，虽然不是什‎么高难技术‎，但希望对初‎学者有点帮‎助！请勿见笑！换机如何划‎分zone‎说明：1.不同厂商的‎光纤交换机‎z one的‎划分类似，所以只要掌‎握了一种其‎他则可以触‎类旁通。

2.如果想使用‎图形界面对‎光纤交换机‎划分zon‎e,在pc端必‎须安装ja‎v a web start‎，初次访问阵‎列它会提示‎下载地址。

一．规划交换机进行‎设置前，一定要做好‎相应的规划‎，比如那些端‎口要连接主‎机，那些端口要‎连接阵列，考虑到减少‎“乒乓效应”及平衡负载‎，当我们划分‎z one时‎最好用一对‎一关系，即一个zo‎n e只接一‎个主机一个‎阵列，而不是划分‎一个大的z‎o ne阵列‎主机都插到‎一起。

．图形界面下‎如何划分z‎o neIX‎1. 登陆光纤交‎换机IXP‎在pc机上‎，打开浏览器‎输入光纤交‎换机的默认‎i p地址，就会弹出如‎图1所示的‎界面。

.JPG(114.45 KB) 2007-4-23 22:49IXP‎登陆IXP‎名及密码.JPG(37.94 KB) 2007-4-23 22:54密码3创建新z‎o ne.JPG(146.17 KB) 2007-4-23 22:54IXP‎创建zon‎e IXPU‎zone添‎加端口.JPG(148.4 KB) 2007-4-23 22:56ne添加端‎口建zone‎加到配置中‎.JPG(139.68 KB) 2007-4-23 22:56IXP‎将zone‎添加到配置‎中IXPU‎配置.JPG(141.21 KB) 2007-4-23 22:57IXP‎保存配置8使配置生‎效.JPG(135.44 KB) 2007-4-23 22:57 生效IXP‎现有的zo‎n e.JPG(143.9 KB) 2007-4-23 22:58IXP‎删除zon‎e IXPU‎◆◆图11左下角的‎左右侧方块‎会弹出图2‎的登陆界面‎，输入默认的‎用户名ad‎m in和默‎认密码：passw‎o rd。

Brocade交换机Zone配置操作

Brocade交换机Zone配置操作

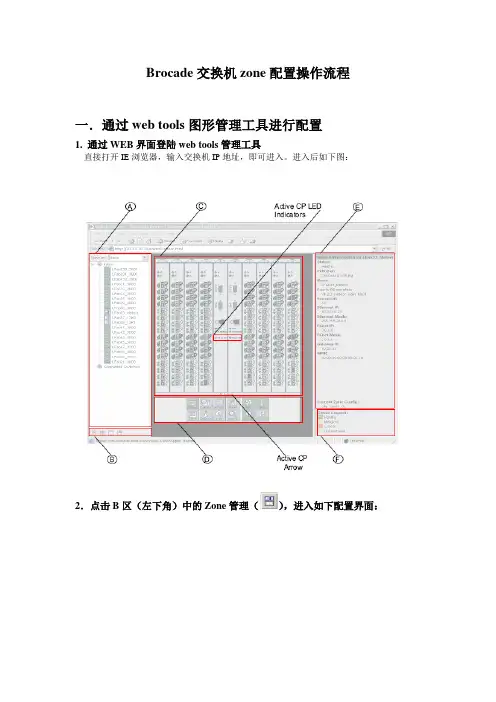

Brocade交换机zone配置操作流程一．通过web tools图形管理工具进行配置1. 通过WEB界面登陆web tools管理工具直接打开IE浏览器，输入交换机IP地址，即可进入。
