第一章 工程材料的结构与性能
第一章 工程材料的结构与性能
绪论
本课程在人才培养中的地位和作用 本课程的内容和要求
第一章 工程材料的结构与性能
第一章工程材料的结构与性能
1.1材料原子的相互作用 1.2晶体材料的原子排列
1.3非晶态材料中的原子排列
1.4合金的晶体结构
1.5高聚物的结构
1.6陶瓷的结构 1.7工程材料的性能 本章小结
1.2.1理想晶体结构
晶体、非晶体
晶格、点阵、晶胞、晶面、晶向
第一章 工程材料的结构与性能
39
常见的晶格类型
根据晶胞的三条棱边是否
相等、三个夹角是否相等以及 是否为直角，晶体学将所有晶
体分为7个晶系，14种空间点阵。
称作布喇菲空间点阵 常见的三种金属晶格类型有： 体心立方晶格。 面心立方晶格。 密排六方晶格。
A0 A1 100% A0
第一章 工程材料的结构与性能
3.硬度
布氏硬度原理
洛氏硬度原理
维氏硬度原理
第一章 工程材料的结构与性能
布氏硬度
第一章 工程材料的结构与性能
硬度
布氏硬度用HB表示:当试验压力的单位为kgf时
F F 2F HB F凹 Dh D( D D 2 d 2 )
第一章 工程材料的结构与性能
1.1材料原子的相互作用
离子键
共价键
金属键
分子键
原子结合键类型
第一章 工程材料的结构与性能
1.2晶体材料的原子排列 1.2.1理想晶体结构 1).晶格 2).常见的金属晶体结构 3).晶面和晶向的表示方法 1.2.2实际晶体结构 1).单晶体与多晶体 2).晶体缺陷
第一章 工程材料的结构与性能
晶粒 晶界
单晶体
多晶体
第一章 工程材料的结构与性能
2).晶体缺陷种类
第一章 工程材料的结构与性能
点缺陷
第一章 工程材料的结构与性能
线缺陷
第一章 工程材料的结构与性能
面缺陷
第一章 工程材料的结构与性能
晶体缺陷的影响
晶格缺陷对金属的许多性能有极重要的影响， 与晶体的凝固、固态相变、扩散等过程都有重大关 系，特别是对塑性变形、强度和断裂等起着决定性 的作用。 如：晶体缺陷的出现,将使其周围的晶格产生畸 变,而晶格畸变使材料的强度、硬度等力学性能和电 阻率、耐蚀性等物理及化学性能发生改变。
第一章 工程材料的结构与性能
6.耐磨性和粘弹性
粘弹性 耐磨性
•蠕变 •应力松弛 •滞后与内耗
第一章 工程材料的结构与性能
1.7.2工程材料的物理性能材料
1.电性能 1)导电性能 2)介电性能(材料在电场中的极化；介电常数和介电
强度；压电现象和电致伸缩现象；电铁效应） 3)磁性能（磁导率、磁化强度；抗磁性、顺磁性、铁 磁性、反铁磁性、亚铁磁性；磁畴结构）。。。。（加强） 4)光学性能（连续光谱和特征谱线、材料与光子的交 互作用） 5)热性能（热容、热膨胀系数、 热导率）
当试验压力的单位为牛顿(N)时
HB 0.102
2F
D( D D 2 d 2 )
低碳钢:ơb=3.53HB,高碳钢: ơb=3.33HB,合金调质钢: ơb=3.19HB 灰铸铁: ơb=0.98HB,退火铝合金: ơb=4.70HB
第一章 工程材料的结构与性能
洛氏硬度
第一章 工程材料的结构与性能
第一章 工程材料的结构与性能
工程材料及成形 技术基础
第一章 工程材料的结构与性能
绪论
材料与成形技术的经济地位

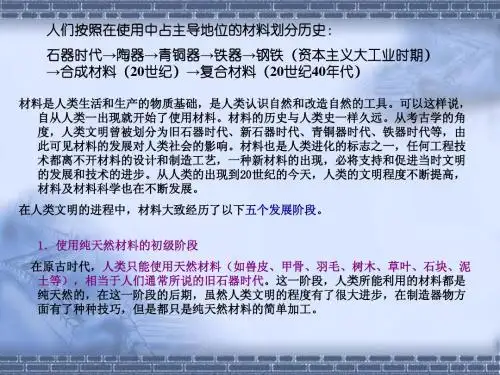

材料的发展史 材料的分类
本课程在人才培养中的地位和作用
本课程的内容和要求
第一章 工程材料的结构与性能
材料的分类
按化学成分分类 金属（黑色金属、有色金属） 非金属 无机非金属（传统硅酸盐（水泥、玻璃、陶瓷、耐火材 料） 现代陶瓷（氧化物陶瓷、氮化物陶瓷、 碳化物陶瓷、硼化物陶瓷） 有机非金属（塑料、橡胶、纤维、胶沾剂） 按用途分类 结构材料（利用其力学性能） 功能材料（利用光学、电学、声学、磁学、化学、物理、生物 化学等特性完成特定功能） 按状态分类 单晶体、多晶体、非晶体
第一章 工程材料的结构与性能
第一章 工程材料的结构与性能
40
(1)体心立方晶格结构
第一章 工程材料的结构与性能
(2)面心立方晶格结构
41
第一章 工程材料的结构与性能
42
(3)密排六方晶格结构。
动画15 密排六方晶胞
第一章 工程材料的结构与性能
3).晶面和晶向的表示方法
晶面和晶向的表示方法分别采用晶面指数 (hkl)和晶向指数[uvw]形式（以立方晶系为例）。 晶面 晶向指数[uvw] 的确定方法是： Z 以晶胞的某一阵点为原点，三个基矢 为坐标轴，并以点阵基矢的长度作为三个 坐标的单位长度； 过原点作一直线OP，使其平行于待 Y 标志的晶向AB,这一直线必定会通过某些 X 阵点； 在直线OP上选取距原点O最近的一个阵点P，确定P点 的坐标值； 将此值乘以最小公倍数化为最小整数u、v、w,加上方括 号，[uvw]即为AB的晶向指数。
第一章 工程材料的结构与性能
大分子链的几何形态
线型
带有支链
体型
第一章 工程材料的结构与性能
单键内旋转示意图
第一章 工程材料的结构与性能
1.5.2高聚物的聚集态结构
第一章 工程材料的结构与性能
1.6陶瓷的结构
陶瓷的基本相结构主要有:晶相、玻璃相、气相等。其组 织示意图见下图 陶瓷的性能主要取决于晶相。陶瓷中的晶相主要有硅酸盐 、氧化物、非氧化物。
第一章 工程材料的结构与性能
1.4.2固溶体
溶剂原子
溶质原子
置换固溶体
间隙固溶体
置换固溶体中，溶质原子在溶剂晶格中的分布是任意的、无 规律的。如果溶质原子在溶剂晶格中的溶解度有一定限度，则 称有限互溶，形成有限置换固溶体；如果合金组元可以以任何 比例相互溶解，如Cu-Ni 合金，这叫无限互溶，形成无限置换 固溶体。 间隙固溶体是由一些原子半径小于1Å 的非金属元素，如:H、 O、C、B、N，溶入过渡族金属而形成，且只有当溶质原子直 径与溶剂原子直径的比值小于0.59时，才能形成间隙固溶体。 溶剂晶格的间隙是有限的，因此间隙固溶体只能是有限固溶体。
第一章 工程材料的结构与性能
晶面指数的确定方法
在点阵中设置参考坐标系，方法与确定晶 向指数时相同，但不能将坐标原点选在待 确定指数的晶面上； 以点阵基矢的长度为单位，量出待定晶面 在各坐标轴上的截距； -Y 取三个截距的倒数，并以最小 公倍数乘这三个倒数，得到三个 最小的整数h、k、l; 将求得的h、 k、 l用圆括号括 X 起来，（hkl)即为该晶面的晶面 指数。 Z
第一章 工程材料的结构与性能
1.强度
1)静载时的强度 (1) 弹性和刚度 (2) 屈服点σs (3) 抗拉强度σb 2)变载时的强度 3)高温强度
第一章 工程材料的结构与性能
2.塑性
材料在外力的作用下,产生塑性变形而不断裂的性能称 为塑性。其大小用伸长率和断面收缩率来表示。
L1 L0 100% L0
(326)
X
Y
-Z
第一章 工程材料的结构与性能
单晶体的各向异性
单晶体中不同晶面和晶向上的原子排列方式和 密度不同，因而，在不同的晶面和晶向上的各种性 能也不同，这种现象称为各向异性。
第一章 工程材料的结构与性能
1.2.2实际晶体结构
1.多晶体与亚结构 实际金属晶体内部包含了许多颗粒状的小晶体，每个 小晶体内部晶格位向一致，而各小晶体之间晶格位向不同。 小晶体称为“晶粒”，晶粒与晶粒之间的界面称为“晶界”。 在晶界上原子排列是不规则的。这种由多晶粒构成的晶体结 构称为“多晶体”，多晶体呈现各向同性。
第一章 工程材料的结构与性能
传统陶瓷 由粘土、 石英、长石等成分 组成，以天然为主。 现代陶瓷 由 Al3O2、SiC、Si3N4等 成分组成，以合成 为主。
第一章 工程材料的结构与性能
1.7工程材料的性能
1.7.1工程材料的力学性能 1. 强度 2. 塑性 3. 硬度 4. 冲击韧性 5. 断裂韧性 6. 耐磨性 7.粘弹性 1.7.2工程材料的物理性能 1.7.3工程材料的化学性能 1.7.4工程材料的工艺性能
57
由两种或两种以上的金属元素或金属元素和非金属元 素组成的具有金属性质的物质，称为合金。组成合金的元 素叫做组元。由两种组元组成的合金，称为二元合金。 在物质中，凡是成分相同，结构相同，并与其他部分 以界面分开的均匀组成部分，称为相。合金结晶后可以是 一种相，也可以是由若干种相所组成。 一种或多种相按一定方式相互结合所构成的整体称为 组织。相的相对数量、形状、尺寸和分布的不同，形成了 不同的组织，不同的组织使合金具有不同的力学性能。 固态合金中的相，按其晶格结构的基本属性来分，可 以分为固溶体和化合物两类。
第一章 工程材料的结构与性能
复习思考题
1. 说明金属键、离子键、共价键的区别和联系。 2. 常见的金属晶体结构有哪几种？它们的原子排列和晶格 常数有什么特点？α-Fe、γ-Fe、Al、Cu、Ni、Pb、Cr、V、 Mg、Zn各属何种晶体结构？ 3. 已知铁和铜在室温下的晶格常数分别为2.86×10-10m和 3.607×10-10m，求1cm3的铁和铜中的原子数。 4. 单晶体与多晶体有何区别？为什么单晶体具有各向异性， 而多晶体则无各向异性？ 5. 何谓点缺陷？对性能有何影响？ 6. 何谓刃型位错？位错密度对材料的力学性能有何影响？ 7. 指出下列名词的主要区别：置换固溶体与间隙固溶体； 相组成物与组织组成物。 8. 置换原子与间隙原子的固溶强化效果哪个大些？为什么？
第一章 工程材料的结构与性能
1.4.3金属间化合物
1)正常价化合物 2)电子化合物 3)间隙化合物 1.4.4合金性能 1)固溶体与固溶强化 2)化合物与第二相强化
第一章 工程材料的结构与性能
1.5高聚物的结构
高聚物又称高分子化合物,通常由一种或几种 简单的低分子化合物聚合而成。高聚物的分子量很 大，一般在104～107的范围内。 高聚物的结构主要是指大分子链的结构，即大 分子链的形态、和大分子的聚百度文库态结构。 1.5.1大分子链的结构
Ak=G(H-h) Ak k A0
J J/cm2
a
第一章 工程材料的结构与性能
5.断裂韧性
K1 Y a
Mpa.m1/2
研究表明，低应力脆断总是由材料中宏观裂纹的扩展引
起的。这种裂纹可能是气孔、缩松、夹杂物等冶金缺陷，也
可能是在加工和使用过程中形成，因而是难以避免的。材料 在外力作用下，其中裂纹长度达到某一临界尺寸时，会突然 失稳扩展，导致构件断裂。断裂韧度便是指材料抵抗裂纹失 稳扩展即抵抗低应力脆断的能力。
第一章 工程材料的结构与性能
1.3非晶态材料中的原子排列
1.3.1短程有序 1.3.2亚稳态性
第一章 工程材料的结构与性能
1.4合金的晶体结构
1.4.1合金的相结构、组织极其关系 1.4.2固溶体 1.4.3金属间化合物 1.4.4合金性能
第一章 工程材料的结构与性能
1.4.1合金、相、组织及其相互关系
比容C=摩尔热容/摩尔质量
线胀系数l=1T
第一章 工程材料的结构与性能
1.7.3工程材料的化学性能
•抗氧化性 •抗腐蚀性
电解液
Fe H2
F Fe3C (+) (-) (+) (-) (+)
Fe-Cu电池
珠光体腐蚀
第一章 工程材料的结构与性能
本章小结
本章中介绍本课程的性质和任务。介绍了工程 材料（含金属材料、高分子材料、陶瓷材料等）的 结构和性能。重点介绍了金属材料的结构；材料的 力学性能的内容和测试方法。
硬度
符号 压头类型 压力 Kgf 150 硬度值 有效范围 20~60 HRC 25~100 HRB 70HRA 应用举例
HRC
金刚石圆锥
120º
淬火钢件
HRB
Ф1/16inch 淬火钢球 120º
金刚石圆锥
100
软钢、退火钢、铜合金
HRA
60
硬质合金、表面淬火钢
第一章 工程材料的结构与性能
4.冲击韧性
1.5.2高聚物的聚集态结构
第一章 工程材料的结构与性能
1.5.1大分子链的结构
大分子链的结构包括大分子结构单元的化学组成、键接 方式、空间构型等。 1)结构单元的化学组成：由C、H、N、O、Si等元素构成。 其中碳原子之间以共价键结合的碳链高分子是最重要的高聚 物。 2)结构单元的键接方式和链的构型（头_尾连接、头_头 连接、尾_尾连接等连接方式；空间构型有全同立构、间同 立构和无规立构 3)大分子链的形态： （大分子链的几何形态、大分子 链的构象及柔顺性）
