辅助供电系统概述

7
第二章
由于车辆的所有负载不可能同时工作，因此在 满足车辆电气负载正常工作的前提下，应该尽 量减小系统总安装功率 总安装功率确定方法：
（1）根据负载的最大消耗功率组合方式进行确定 总容量=Σ(P需×功率利用系数) （2）通过试验，测试整车负载功率利用系数，然 后计算车辆系统总容量 总容量=P需整车×整车功率利用系数
冬季负荷 需要功率 247kW 视在功率 258kVA 无功功率 76kVAr 需要功率 226 kW 夏季负荷 视在功率 267 kVA 无功功率 142 kVAr
12
第二章
BSP设计人员计算了8种不同工况下的供电系统容量。 4．400V总线上发生短路 在400V总线上发生短路时，控制系统将自动将供电系统转换到 “400V总线上发生短路”模式：发生短路车辆的一半负荷将断开 （在短路处），车辆另一半负荷的客室HVAC的供电量减少一半。 当短路发生在MC2、TP2 、M2线路时，冬季和夏季的用电需要功 率、视在功率和无功功率列于下表。
18

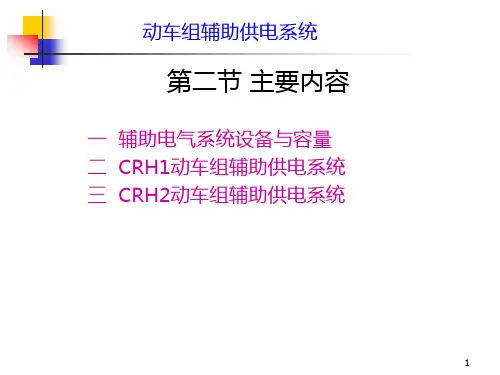

第二章 （二）CRH2动车组辅助供电系统设备与容量
CRH2动车组设置2台辅助电源装置（APU），分别向4辆车提供 辅助电源。当一台辅助电源装置发生故障时，可通过另一台辅助 电源装置向全列车提供辅助电源。 辅助电源装置（APU）由APU输入辅助整流器、PWM三相输出逆 变器、逆变器输出变压器、CVCF输出变压器、辅助变压器等构成。 APU的输入电源是牵引变压器辅助绕组输出的AC400V，通过可 控硅混合电桥变换成为直流电。该直流电通过PWM三相逆变器变换 成为交流电，通过逆变器输出变压器提供AC400V三相50Hz电源。 辅助整流器柜由整流器变压器、辅助整流器构成。
5
第二章 负载的功率因数是针对交流电路而言的， 其大小由负载的视在功率（apparent power）除需要功率得到。 视在功率等于负载的电压与电流的乘积， 单位一般用kVA表示。 供、配电系统中没有被利用的电能用无功 功率（reactive power）表示。 在决定供电系统的总容量时，最保守的方 式是把所有负载的需要功率之和作为系统 容量，但是这样将供电系统成本很高。因 此要考虑负载的功率利用系数

地铁列车辅助供电系统介绍一、地铁列车辅助供电系统概要目前从我国地铁列车的供电系统来看，我国大部分地铁列车辅助供电系统都是以输入电路、逆变器、输出电路、控制模块以及电池组成。

（一）输入电路辅助供电输入电路主要包括电路熔断器、输入虑波器等构成，其中荣电器负责当地铁列车后极电路产生过载或者出现短路的情况下及时断电的一种装置。

虑波器其主要作用在于控制以及过滤前极电路产生的共模高频干扰信号。

（二）逆变器逆变器中包括一个具有转变电压的受控三项电桥，通过该电桥将电压转地铁列车接触网电压转变成为列车工作需要的三项交流380V并且运用并联的方式进行电流输出，逆变器通常情况下一固定的频率进行工作。

受控三项电桥安装在一个具有散热功能的散热器上，散热器中装有开关、二极管以及驱动板等相应设备。

主控制器产生的驱动信号接入到驱动板，从而通过控制设备进行逆变器380V输出。

二极管用来关断瞬间输出变压器自感电动势反加到直流环节造成电源污染。

（三）输出电路在地铁列车的辅助输出电路中，辅助输出电路包括辅助输出变压器、正弦滤波器以及熔断器等相应设备组成。

其供电的过程是，列车接触网电压经过输出变压器后，将接触网电压转变成为列车使用电压，将输出电压经由正弦滤波器后，在经由输出接触器以及熔电器进行供电。

通常情况下，地铁列车通常都是将滤波器固定在变频器与电机之间，。

当系统检测到逆变器的输出电压同列车所用的380V 电压在同一频率之后，那么输出电路中的接触器将会闭合。

而熔断器主要负责电压过高以及过流等保护工作。

（四）控制模块地铁列车的辅助供电系统的控制模块主要包含主控制器、模块控制器以及输入输出节点等设备注重。

控制模块在辅助供电系统中负责对供电系统进行全方位控制，同时也负责上级控制通讯以及对不同变流器进行电压以及电流的控制与调节。

当控制模块检测到地铁列车发生辅助供电系统故障时，那么控制模块将下达关闭辅助逆变器的命令。

主模块控制器通常情况下配备两个微处理器。

任务流程1
自举电池：90节串联，蓄电池组容量4Ah，短时工作，每18个月更换 使用场合：当主蓄电池电压小于77V时，A车逆变器无法正常起动，
用应急起动电池升起受电弓，以起动A车逆变器。 注 意：逆变器紧急起动每次1min，允许启动5次。
1. 辅助系统的构成方案
（1）斩波器稳压再逆变，变压器降压隔离； （2）三点式逆变器逆变，变压器降压隔离； （3）电容分压双重逆变，隔离变压器构成12脉冲； （4）二点式逆变器逆变，滤波器与变压器降压隔离； （5）直—直变换，高频变压器隔离再逆变。
组 成：5个单节/格× 16格共80节蓄电池串联而成蓄电池组 安装位置：A车下的蓄电池箱内 参 数：纤维结构电极的镍镉碱性蓄电池
标称电压1.23V/节。蓄电池组容量120Ah，工作寿命20年 作 用：DC110V的备用电源
工作模式：
任务流程1
——主供电系统接通前，为蓄电池预备模式，给列车激活供电。 ——直流电源正常工作时，蓄电池组被A车电源浮充电，作电路滤波
装置，改善直流电源供电质量。 ——直流电源故障时，蓄电池转入紧急工作模式，为紧急负载供电
一般规定：在隧道中运行车辆要保证供电45min，在地面或高架 运行车辆要保证供电30min。 。
紧急负载包括：紧急照明，头灯、尾灯、状 态灯及位置灯，通信设备，空调50%的紧急通 风，以及相应的接触器和继电器。
4．蓄电池——应急启动电池
3.辅助系统设备的供电方式
任务流程2
3.1分散供电：每单元配备多个静止逆变器供电方式
地铁车辆（2M1T，6节编组）
每节车辅助逆变器容量75～80kVA，DC110V电源功率约25kW
3.1分散供电：每单元配备多个静止逆变器供电方式 任务流程2

动车组辅助供电系统的组成动车组，听到这个词，大家可能会想到飞速而过的列车，风驰电掣，真的是一瞬间就把你送到了目的地。

但你知道吗？这背后可是有一套相当复杂的辅助供电系统在默默支撑着，简直就是个小宇宙！今天咱们就来聊聊这个神奇的系统，看看它是怎么让动车组如虎添翼的。

1. 辅助供电系统的基本构成1.1 直流供电系统首先，咱们得说说直流供电系统。

这个系统的名字听起来有点高大上，其实就是给动车组的各种设备提供电力的“动力源”。

你想想，动车上可不止是牵引电机在工作，还有各种照明、空调、信号设备等全都需要电。

直流供电系统就像是个勤勤恳恳的“搬运工”，把电力从一个地方运到另一个地方，保证一切都能正常运转。

1.2 交流供电系统接着来看看交流供电系统。

别看名字里有个“交流”，它可不跟你闲聊，主要是负责动车组的空调和其他高功率设备的供电。

想想那些炎热的夏天，车厢里如果没有空调，那简直就是个“蒸笼”。

交流供电系统确保车厢内的乘客在高温下也能享受清凉，这可是非常重要的哦。

2. 辅助供电的工作原理2.1 电源转换接下来，我们得聊聊电源转换。

其实，动车组的电源是从接触网获取的高压电，通过变压器转成低压电供给直流和交流供电系统使用。

这个过程就像变魔术一样，把高压电“变身”为大家日常用的电，这样设备才能安全、稳定地工作。

这个“变身”的过程可是不能马虎的，任何小失误都可能导致“电闪雷鸣”，影响行车安全。

2.2 储能装置然后，咱们再说说储能装置。

动车组在行驶过程中，有些时候会遇到突发情况，比如临时停车、减速等等，这时候就需要储能装置来提供应急电力，确保关键设备能够继续运行。

就像你在出门时把手机充满电，万一途中没电了，那可是大麻烦！储能装置的存在，确保了动车组在各种情况下都能保持运行。

3. 辅助供电的安全保障3.1 保护措施当然了，安全问题可是重中之重。

辅助供电系统内有很多保护措施，比如过载保护、短路保护等。

这些保护措施就像是给动车组穿上的“铠甲”，让它在遇到突发情况时，不至于“受伤”。

CRH1型动车组辅助供电系统概述一、辅助供电系统功用1.辅助供电系统安装在每个动力车下方，分别设置一套辅助电源装置。

主要为空气压缩机、照明、控制、广播、列车无线等设备提供电源。

2.Ac25kV高压电输入主变压器，经过高压侧变流器输出l650V直流，经辅助逆变器输出三相AC380V和DC110V两路电源，为列车各设备供电见图6－1、图6－2。

二、辅助电源系统供电方式辅助电源系统供电方式有三种不同的供电模式。

(1)普通运行模式，普通牵引工况下从25kV接触网获取电能。

(2)回送模式，在没有25kV接触网电时，以牵引电机作为发电机，提供牵引EMU所需的辅助三项电源。

(3)外部电源供电方式，没有25kV接触网电压，牵引电机也不发电直接输入外部电源。

三、辅助电源系统正常供电模式与性能1.由25kV接触网获取电能，所有辅助变流器ACM全功能运行。

2.辅助用电设备全部都连接在辅助母线上。

3.没有负载切断。

四、辅助电源系统一个ACM停机时，供电模式与性能1.一个ACM停机时，由25kV接触网获取电能，因某种原因一个ACM断开，其他所有辅助变流器ACM全功能运行，辅助供电系统处于一个ACM停机模式。

2.此时5辆客车的HVAC的负荷比正常减一半。

3.保持有3辆车的HVAC轮流全功能运行供给全列车。

五、辅助电源系统至少2个ACM可用时，供电模式与性能1.由25kV接触网获取电能，因某种原因有两个或三个ACM断开，其他所有辅助变流器ACM全功能运行，辅助供电系统处于至少有两个ACM可用模式。

2.此时7辆客车的HVAC的负荷断开(除排废气风扇工作)。

3.无效司机室的HVAC的负荷断开，所有强迫通风的对流加热器负荷断开。

六、辅助电源系统400V母线短路时，供电模式与性能1.由25kV接触网供电，400V母线出现短路，辅助电源系统400V处于此模式。

2.辅助电源系统400V短路模式负载及性能。

(1)Tb车上隔离接触器自动断开，将短路电路部分分离，一半车辆的负载从400V母线上断开。

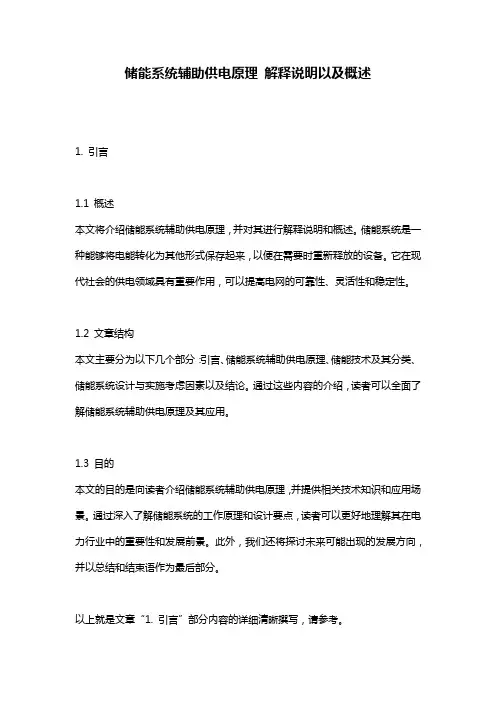

储能系统辅助供电原理解释说明以及概述1. 引言1.1 概述本文将介绍储能系统辅助供电原理，并对其进行解释说明和概述。

储能系统是一种能够将电能转化为其他形式保存起来，以便在需要时重新释放的设备。

它在现代社会的供电领域具有重要作用，可以提高电网的可靠性、灵活性和稳定性。

1.2 文章结构本文主要分为以下几个部分：引言、储能系统辅助供电原理、储能技术及其分类、储能系统设计与实施考虑因素以及结论。

通过这些内容的介绍，读者可以全面了解储能系统辅助供电原理及其应用。

1.3 目的本文的目的是向读者介绍储能系统辅助供电原理，并提供相关技术知识和应用场景。

通过深入了解储能系统的工作原理和设计要点，读者可以更好地理解其在电力行业中的重要性和发展前景。

此外，我们还将探讨未来可能出现的发展方向，并以总结和结束语作为最后部分。

以上就是文章“1. 引言”部分内容的详细清晰撰写，请参考。

2. 储能系统辅助供电原理：2.1 储能系统概述储能系统是指将电能转化为其他形式进行储存，在需要时再将其转化回电能供应给用户的设备。

它可以帮助平衡电网的负荷需求、提高能源利用率、增加电力供应可靠性以及改善对可再生能源的利用。

2.2 辅助供电原理解释说明储能系统在辅助供电方面起着重要作用。

主要包括以下几个方面：首先，储能系统可以在高负荷时段向电网注入额外的功率，从而满足用户的需求。

当电网无法满足用户需要时，储能系统可以迅速地释放所储存的电能，通过发电机或逆变器将其转化为有用的交流电，并注入到电网中。

这样一来，不仅可以有效缓解负荷压力，还可以提高供电的可靠性和稳定性。

其次，储能系统还可以在低负荷时段吸收多余的功率，并将其存储起来。

当需求增加时，可以将存储的电能进行输出。

这种方式可以实现对负荷波动的调节，并在尖峰时段提供额外的供电能力，从而平衡电网负荷。

此外，储能系统还可以充当备用电源，在电网发生故障或突发事件时提供临时的供电。

它可以快速响应，并迅速启动以向关键设备提供紧急电力支持。

27
五、中压负载的保护
为避免由于中压用电单元故障造成配电线路 故障，可通过硬件（如：自动开关, 可手动恢复
的热继电器）和软件（车辆逻辑会防止造成故障
的接触器闭合）实现保护功能。
28
六、辅助变流器（辅助供电系统的主要设备之一）
编组中的1、2、4、7和8车中配有一台辅助 变流器及相应的控制器，与相应的牵引变流器 （CONVTRAZAUX）位于同一机箱中，可直接从 牵引中间级滤波器获得电源。
17
CRH1辅助供电电系统图
辅助变流器
列车三相交流 380V电网
18
辅助电源交流400V系统图
Line power converter
~
Connection, external 3-phase AC voltage 3x400V 50Hz
HVAC, pumps, fans, compressors etc.
Consumers
20
直流110V电源负载
21
充电器的输入和输出
动车组有五个充电器对应五组蓄电池，分 别设置在MC1, MC2, M1, M2 and M3上 。
充电器参数：
充电器输入3相交流400V, 50 Hz
充电器输出电压 直流 100V
输出功率 22 kW。
22
蓄电池和蓄电池箱
• 蓄电件 持续功率 （平均） 最大功率 （5分钟） 峰值功率 （3秒钟）
冬季 （环境温度 15°C以下）
夏季 （环境温度 45°C以下）
290 kVA cos = 0.9 260 Kw
300 kVA cos = 0.8 240 kW
400 kVA cos = 0.93 372 Kw
14

辅助供电系统概述9．1 概要动车组的辅助供电系统采用干线供电方式，电源系统贯穿全列车。

辅助电路电源从搭载在M2-2、M2-6车的牵引变压器MTr的3次绕组得到。

M2-2、M2-6车的牵引变压器的3次绕组电源AC400v/50Hz分别通过电磁接触器ACK1被连接到贯穿线704、754线系统。

设置在T2-4车的扩展供电用的电磁接触器ACK2平时断开，以防止来自M2-2、M2-6车两系统的电源混接触。

一旦某一个系统出现故障，另一个系统可以通过电磁接触器?ACK2连接，实现扩展供电（见图9.3）。

9．1．1 辅助供电系统组成辅助供电系统由辅助电源装置和辅助用电设备两部分组成。

辅助电源装置由辅助电源箱（APU Box）和辅助整流器箱（ARf Box）两部分构成，由辅助电源装置输出的电压分为非稳压电源和稳压电源两大类：即非稳定单相ACl00V/50Hz电源；稳定单相ACl00V/50Hz电源、稳定单相AC220V/50Hz电源、稳定三相AC400V/50Hz电源、稳定DCl00V电源。

图9.1为辅助电源装置供电种类示意图。

图9.1辅助电源装置供电种类示意图辅助电源装置向牵引变流器通风机、牵引电机通风机、牵引变压器通风机、牵引变压器电动油泵、空气压缩机等车上设备提供三相交流电源，给蓄电池、辅助电路、监视装置、制动装置、关门装置、牵引变流器控制等电力设备提供直流输出，给空调控制、显示器、水泵装置、辅助制动等电力装置提供单相交流输出。

动车组车体侧面装有连接外部电源的插座（单相AC400V/50?Hz），M2?车（2?号车及6号车）上各有一处。

车辆检修基地设置有外部电源，可供辅助电路工作。

9．1．2 系统布置在动车组两辆先头车辆T1c-1、T2c-8车底下各悬挂辅助电源装置1台，在M2-2、T2-4、M2-6车底下各悬挂蓄电池1组，具体布置如图9.2所示。

空調装置水箱接线箱（a）1号车车下悬挂设备概况换气装置Bat控制回路接线箱辅助电源装置（APU）号接收装置(b) 8号车车下悬挂设备概况辅助电动电流传感器(CT3)接线箱控制回路接线箱（c）2、6号车车下悬挂设备概况换气装置控制回路接线箱踏面清扫用电磁阀蓄电池箱（d）4号车车下悬挂设备概况图9.2 辅助电源装置和蓄电池布置示意图9．1．3 系统供电回路辅助系统供电回路如图9.3所示。

动车组的辅助供电系统报告动车组的辅助供电系统是指在列车运行过程中提供一些列车辅助功能所需要的电能的系统，例如照明、空调、电源插座、便器和洗手间等。

为确保动车组运行的安全性、正常性和舒适性，辅助供电系统至关重要。

为此，本报告将从动车组辅助供电系统的组成和原理、常见故障分析和解决方法等角度进行探究。

一、动车组辅助供电系统的组成和原理动车组辅助供电系统主要由车辆电源系统、产生和配电系统和用电系统三个部分组成。

车辆电源系统包括动车组的主电源和蓄电池，是辅助供电系统的能源来源，其中主电源由悬挂于列车上部的电缆或滑板组成、通过牵引机转换成直流电，为列车提供动力和辅助电力。

产生和配电系统则是利用牵引机转换过来的直流电转换成供给辅助设备使用的交流电，主要包括牵引变流器、辅助电源变流器、静止变流器、电容滤波器、继电器及断路器等装置。

而用电系统则是由列车上的各类辅助设备组成，包括列车内的空调、照明、冷热饮水设施、电源插座、信息娱乐设备等。

二、常见故障分析和解决方法1.辅助供电系统断路辅助供电系统断路是指在列车行驶过程中，发现列车内的空调、照明、座椅电源插座等设备均失去供电。

这种情况可能由于辅助供电系统的某个关键器件故障引起，如静止变流器、液压开关、接触器等元件。

此时，列车员应及时通知反馈站点或抢修点进行维修处理。

若是因设备维修过程中出现的故障，则时间较为紧急，需要及时进行钻研解决。

2.蓄电池电量不足如果列车停靠时间过长或运行距离过长，会导致辅助电池电量不足，这时会造成一些列车辅助设备无法正常工作，例如冷热饮水设备、日间行车灯等。

出现此情况时，需要检查电池电量是否在正常范围之内，如果不足需要及时更换电池。

3.动车组载荷不平衡如果列车内某些区域的载荷过大，会导致动车组辅助电源系统出现压力、电流不稳定的情况，从而导致列车上的一些辅助设备不能正常工作。

当出现这种情况时，需要核对装载重量是否合理，需要重新分配更各车厢的装载重量，或者考虑减少某些设备的使用或增加设备的数量。

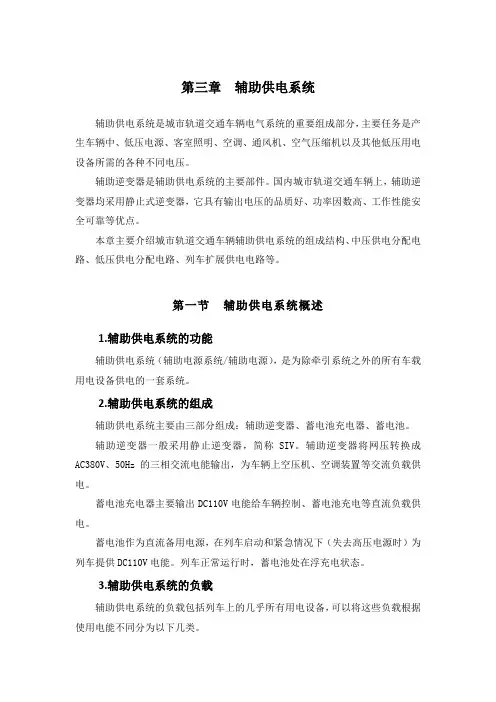

第三章辅助供电系统辅助供电系统是城市轨道交通车辆电气系统的重要组成部分，主要任务是产生车辆中、低压电源、客室照明、空调、通风机、空气压缩机以及其他低压用电设备所需的各种不同电压。

辅助逆变器是辅助供电系统的主要部件。

国内城市轨道交通车辆上，辅助逆变器均采用静止式逆变器，它具有输出电压的品质好、功率因数高、工作性能安全可靠等优点。

本章主要介绍城市轨道交通车辆辅助供电系统的组成结构、中压供电分配电路、低压供电分配电路、列车扩展供电电路等。

第一节辅助供电系统概述1.辅助供电系统的功能辅助供电系统（辅助电源系统/辅助电源），是为除牵引系统之外的所有车载用电设备供电的一套系统。

2.辅助供电系统的组成辅助供电系统主要由三部分组成：辅助逆变器、蓄电池充电器、蓄电池。

辅助逆变器一般采用静止逆变器，简称SIV。

辅助逆变器将网压转换成AC380V、50Hz的三相交流电能输出，为车辆上空压机、空调装置等交流负载供电。

蓄电池充电器主要输出DC110V电能给车辆控制、蓄电池充电等直流负载供电。

蓄电池作为直流备用电源，在列车启动和紧急情况下（失去高压电源时）为列车提供DC110V电能。

列车正常运行时，蓄电池处在浮充电状态。

3.辅助供电系统的负载辅助供电系统的负载包括列车上的几乎所有用电设备，可以将这些负载根据使用电能不同分为以下几类。

①AC380V、50Hz三相负载：空气压缩机单元、空调装置、通风冷却装置等。

②AC220V、50Hz单相负载：客室正常照明、司机室方便插座、客室维修用方便插座等。

③DC110V负载：列车控制系统、列车控制电路、列车信号系统、乘客信息系统、客室紧急照明、紧急通风、电动车门驱动电机等。

除了以上三种负载之外，还有极少量的DC24负载，如司机室阅读灯、列车前照灯等。

4.车间电源辅助供电系统在有接触网供电区域，由接触网供电；在没有接触网供电的区域，来自于车间电源。

一般在检修车间内设有车间电源，通过列车车底高压箱内有车间电源插座，向列车提供高压电能。

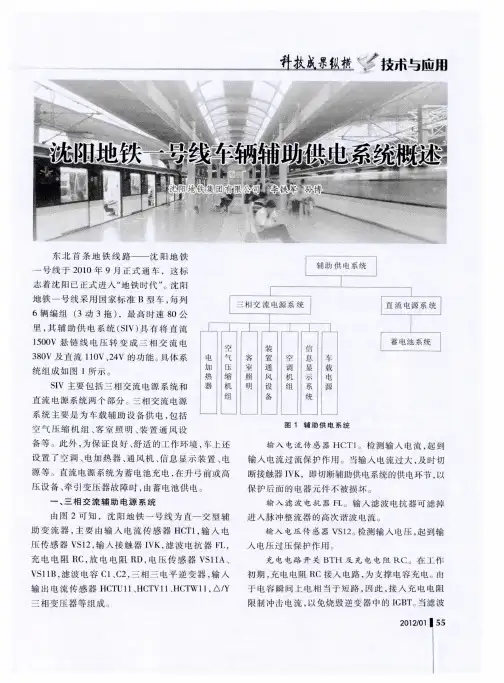

沈 阳地 铁 一 号 线 车 辆 三 相 交 流 辅 助 逆 变 器 采 用 牵 引变 压器 辅 助绕 组 接入 方 式 ， 到 了 电气 隔离 起
的作用 ， 因此 ， 助 供 电系统 的 设计 更 为 安全 可 靠 。 辅
同 时 ， 用 三 电 平 逆 变 电路 ， 以 使 每 个 Ｉ Ｂ 采 可 Ｇ Ｔ关 断 时所 承 受 的 电压仅 为 直流 侧 电压 ， 系 统 工作 更 使
责 任 编辑 孙 海 涛
中间 电平 ， 辅 助变 流器 的运行 更 加 可靠 。 使
放 电 电阻 ＲＣ。当断 电时 ， Ｃ为滤 波 电容 Ｃｌ Ｒ 、 Ｃ ２提供 能 量 的 卸放 回路 ， 到放 电 的作用 ， 护元 起 保
器件 。 输 出电流传 感器 ＨＣ Ｕ１ 、 Ｔ １ Ｔ １ＨＣ Ｖ１ 、
ＨＣＴ Ｉ 。检 测 三 相 三 电平 逆 变 器 的 各 Ｗ １ 相 输 出 电流 ， 到 为 过 流保 护 、 流 过 载 起 交
电流 检 测 、 流 输 出 短 路 检测 、 相 逆 变 交 三
器 的 ＩＢ Ｇ Ｔ控 制 器 提 供 控制 信 号 等作 用 。
该设计为冗余设计 ， 使控制更加安全可靠 。
５６ ２ １ ／ １ ０ ２０
图 ３ 直 流 电 源 系 统
技木与应用
ｉ － 果
助 供 电 系 统 更 为 安 全
可靠 。
ｌ
ｌ
， ｒ
一
ｌ 、
一
Ｈ Ｂｆ嚣 ｌ ＝ ＇ Ｉ ｎ Ｉ】 鑫－ Ｈ 一 ／ ＝ ２ Ｖ Ｋ Ｉ Ｌ ｒ － 【 ＝
ｊ
啦 ． Ｉ
二 、 流 电源 系统 直
直 流 电 源 系 统 如 图 ３所 示 ， 由输 入 滤 波 电 路 、 单 相 全 桥 逆 变

CRH1型动车组辅助供电系统的功能和监控
概述
一、辅助供电系统的监控原理
1.当列车正常运行时，辅助电源系统的大多数功能自动受到监控，不需要处理。

2.本系统由本地的与列车中央电脑系统TCMS通信的牵引控制系统进行监控。

二、辅助供电系统正常操作原理
1.当启动牵引系统时，辅助逆变器将得到DC环节电压的供电。

(1)在DC环节电压达到正确限值以后，系统自动启动。

(2)5个辅助逆变器之一，会首先为公用三相总线供电。

(3)闭合自身的三相隔离接触器并实施软启动。

2.三相AC总线得到供电后，其他逆变器将其振幅、频率和相位继电器同步后的电压供给三相AC总线，然后闭合隔离接触器。

当关闭系统时，首先关闭逆变器，再断开隔离接触器。

3.当对三相AC总线供电/断电时，电池充电器会自动启动/关闭。

三、辅助供电系统救援回送操作原理
辅助供电的功能与正常操作模式相同。

四、辅助供电系统固定电源操作原理
1.当连接固定电源时，三相总线的负载容量会受到限制。

2.在这种模式下，电池充电器成为主负载，其启动方式与正常操作模式相同。

五、三相辅助供电系统接地操作原理
正常运行时，应使用接地开关将三相辅助供电系统在Tp 车内接地，这就避免了启动辅助逆变器模块的可能性。

六、辅助供电系统外部三相电源连接操作原理
可以通过Tp或Mc车上的插座连接外部400V三相电源。

在车库或列车救援时使用这种电源。

只要连接了外部电源，司机操控台面板B2上的外接电源显示绿灯即亮。

三、PWM（Pulse Width Moderation）脉宽调制
利用半导体开关器件的导通和关断把直流电压 调制成电压可变、频率可变的电压脉冲列。中间部 分较宽，越向两侧越窄。
等效波形
U
t
SPWM调制：
采用三角波和正弦波相交获得的PWM波形直接 控制各个开关，可以得到脉冲宽度和各脉冲间的占 空比可变的、呈正弦变化的输出脉冲电压，能获得 理想的控制效果：
电压型逆变电路的特点
电压型全桥逆变电路
(1)直流侧为电压源或 并联大电容，直流侧电压 基本无脉动。
(2)输出电压为矩形波， 输出电流因负载阻抗不同 而不同。
(3)阻感负载时需提供 无功功率。为了给交流侧 向直流侧反馈的无功能量 提供通道，逆变桥各臂并 联反馈二极管。
电流型逆变电路
电一流般型在逆直变流电侧路串联大电感，电流脉动很小，可近似 看成直流电流源
IGBT是一种既
集电极 C
C
能控制 其导通又能
控制其关断的功率半
导体器件，当门极加
G 门极 G
上一定的正向电压时 管子导通，而当门极
发射极 E
E
IGBT原理示意图和符号
加反向电压时，管子 则被关断。
IGBT的工作特点
门极电压 UG＞ UG(th), IGBT导通
C
门极电压 UG＜ UG(th), IGBT关断
③变频控制方法一： V/F控制
简单实用，性能一般，使用最为广泛 只要保证输出电压和输出频率恒定就能近似保持 磁通保持恒定。 例: 对于380V 50Hz电机，当运行频率为40HZ时，要 保持V/F 恒定，则40HZ时电机的供电电压:380× （40/50)＝304V
低频时，定子阻抗压降会导致磁通下降，需将 输出电压适当提高。

1、 辅助电源装置（APU ）概述辅助供电系统采用干线供电方式，电源系统贯穿全车。

每列车设置2台辅助电源装置，安装在1、8号车体彻底下，分别向4辆车提供辅助电源。

当一台辅助电源装置发生故障时，可以通过另一台辅助电源向全列车提供辅助电源。

动车组在2，4，6号车上分别设有一个蓄电池箱，外部车体侧面装有连接外部电源的插座（AC400V 、单相、50HZ ），M2车（2号车及6号车）上各有一处。

车辆检修基地设置有外部电源，可共辅助电路工作。

辅助电源装置有APU 输入辅助整流器、PWM 三相输出逆变器、逆变器输出变压器、CVCF 输出变压器、辅助变压器等组成。

CRH2动车组辅助供电系统由牵引变压器3次辅助绕组提供电源，采用干线供电方式，按各电源系统贯穿全列车。

和牵引变压器3次线圈直接连接的系统中，连接有空调装置，换气装置以及ATP 主控电源。

辅助电源装置向以下5个系统提供电源：非稳压单相AC 100V 系统；稳压单相AC 220V 系统；稳压三相AC 400系统；稳压DC100V 系统。

辅助供电系统包括：非稳压单相AC 100V 系统；稳压单相AC 100V 系统；稳压单相AC 220V 系统；稳压三相AC 400V 系统；稳压DC 100V 系统。

非稳压单相单相稳压单相稳压三相稳压空调、显示器等供暖装置广播、ATPCRH2动车组辅助供电系统工作原理图非稳压单相AC 100V 系统，有辅助变压器（A Tr ）仅将牵引变压器辅助绕组AC 400V 电压直接降压至AC 100V ，向热水器等容许电压变动的符合供电。

稳压AC 100V 、AC 220V 、和稳压DC 100V 需要使用辅助电源装置与AC 400V 隔离，并进行降压和稳压。

稳压三相AC 400V 与牵引系统相关的辅助设备（通风机，牵引变流器等）连接。

DC 100V 系统向机车的控制电源，车厢照明、蓄电池等供电。

2、 工作原理APU 的输入电源是牵引变压器三次辅助绕组输出的AC 400V ，通过可控硅混合电桥变换成直流电，该直流电通过PWM 三相逆变器变成交流电，通过逆变器输出变压器提供AC 400V 三相50HZ 电源。

集成创新
未来可能会通过集成创新的方式，将CRH2辅助供电系统与其他列车 系统进行深度融合，提升列车的整体性能和智能化水平。

THANKS
感谢观看
易于维护
该系统的模块化和标准化设计 ，使得维护和升级工作更加简
便快捷。
对未来发展的展望
持续优化
随着技术的不断进步，CRH2辅助供电系统有望在未来进一步优化， 提高能源利用效率和系统稳定性。
智能控制
未来的辅助供电系统可能会引入更高级的智能控制策略，以更好地协 调和优化系统运行。
绿色环保
随着环保意识的增强，未来的辅助供电系统将更加注重环保和节能设 计，减少对环境的影响。
辅助供电系统的重要性
确保列车各系统的稳定运行
辅助供电系统为列车提供稳定的电力，确保列车空调、照明、控 制等系统的正常运行。
提高乘客舒适度
辅助供电系统为列车提供稳定的电力，保证列车空调、照明等系统 的正常运行，提高乘客的乘车舒适度。
提高列车运行效率
辅助供电系统为列车提供稳定的电力，保证列车的牵引和制动系统 正常运行，提高列车的运行效率。
CRH2辅助供电系统
• 引言 • CRH2辅助供电系统的构成 • CRH2辅助供电系统的功能 • CRH2辅助供电系统的特点与优势 • CRH2辅助供电系统的应用与发展 • 结论
01
引言
主题简介
01
CRH2辅助供电系统是高速列车的 重要组成部分，为列车提供所需 的电力供应。
02
它包括一系列的子系统，如辅助 变流器、充电设备、蓄电池等， 共同协作以维持列车的正常运行 。
市场前景
市场需求持续增长
随着城市化和交通基础设施的发 展，CRH2辅助供电系统的市场需 求将持续增长。

动车组辅助供电系统浅析摘要：动车组辅助供电系统，为动车组提供380V 3AC和110V DC电源供应，110V主要用于各控制系统，380V主要用于各冷却系统、供风系统、空调系统等。

辅助供电系统的结构设计对系统稳定性、容错性起决定性作用。

辅助供电系统直接影响动车组各部件控制模块电源和冷却系统电源，因此辅助系统稳定性直接影响列车运行能力。

关键词：动车组辅助供电系统充电机蓄电池标准动车组辅助供电系统提供110V和380V供电，110V主要为车载各控制系统供电，例如CCU、TCU、BCU、继电控制、车厢照明、影音娱乐等，380V主要为各中压负载供电，例如各冷却风机、主空压机、空调、开水炉、伴热系统等。

主要设备包括辅助变流器、充电机、蓄电池等，是动车组稳定运行不可或缺的一部分。

一、辅助供电系统基本构成标准动车组辅助供电系统主要由辅助变流器、蓄电池充电机、单项逆变器等构成，辅助变流器布置在1、3、6、8车车下设备仓中，蓄电池充电机布置在1、8车车下设备仓中，单项逆变器布置在每节车的车厢内。

同时车组布置有3AC380V母线和DC 110V母线，母线每节车厢相互连接，贯穿整列，各车厢不同电压负载通过母线获得电能。

辅助变流器从牵引变流器中间环节获得直流3000V电压，经逆变、变压后输出3AC 380V电压向母线供电，4个车厢的辅助变流器并联运行。

蓄电池充电机输入3AC 380V，输出DC110V向母线供电。

单项逆变器输入DC110V电压，输出AC230V电压，向本车厢供电。

1.辅助变流器工作原理辅助变流器主要由主控制器、接触器、预充电电阻、传感器、逆变器、变压器、滤波电容等部分组成。

预充电电阻的可以限制辅助变流器的的浪涌电流，当启动时，首先接通预充电接触器，为中间支撑电容充电，电压达到限值后，接通主接触器，将来自牵引变流器中间直流环节的直流电压经三项逆变器、变压器，变为3AC380V/50Hz输出电压，供车上负载使用。

DC1500V
AC380V AC220V DC110V
1、辅助系统概述
接触网
辅助电源系统的电力来源
受流器
蓄电池
列车
外接电源
• 一个1完、整的辅辅助助供系电系统统概主要述由逆变、变压器隔离和直流电源3部分组成。
辅助供电系统
逆变部分
直流→交流
变压器隔离部分 电气隔离
直流电源部分 控制电源
辅助逆变器
辅助系统
1、辅助系统概述
• 辅助电源系统是指除为牵引动力系统之外的所有需要用电力的负载设备提 供电能的系统。
• 可为列车空调、通风机、空压机、蓄电池充电器及照明等辅助设备提供供 电电源。
• 辅助供电系统简称APS，是“Auxiliary power supply”的缩写。
1、辅助系统概述
主要作用：采用辅助逆变器将电网的高压直流变成交流的50Hz、低压交流 AC380V、AC220V和DC110V电源。
电感 M2500主控制器
正弦滤波电容 3AC输出接触器
PWR-模块
（DC/AC)
蓄电池充电机 （DC/DC)
变压器
蓄电池无 电紧急启 动单元
输入接 触器
充电机输出端子
输入保护单元
辅助系统
• DC/AC
产生3AC 380V
UD 1500V直流
逆变
380V交流
辅助系统
• DC/DC
产生DC 110V
蓄电池
蓄电池在下列情况使用：
➢列车上的紧急照明 ➢整个通讯系统 ➢列车两端的头尾灯 ➢紧急通风 ➢车间内的维护UD 1500V直流斩波110V直流
U
d
380V交➢中空流压气负压缩载机供电范围
