《食品包装机械与设备》PPT模板课件

第二节液体灌装机三Biblioteka 包装容器升降机构 1、机械式升降机构
也称为滑道式升降机构，是采用（固定）圆柱形凸轮机构与偏置直动从动杆机构相结合方式，对瓶罐高度进行控制的机构。
第二节液体灌装机
三、包装容器升降机构
1、机械式升降机构
（1）工作过程圆柱凸轮导轨展开图。装在灌装回转体偏置直动从动杆上的容器托（其上放置容器）
第二节液体灌装机
2、链板、拨轮输送机构
瓶罐由链板式输送机送入，由四爪拨轮分隔整理排列，完成输送瓶罐工作。
第二节液体灌装机
三、包装容器升降机构
灌装机容器升降一是为了使阀管进出容器内，二是利用容器升降控制阀管开闭。因此，灌装机分为直线型和回转型。
升降机构分为：机械式升降机构、气动式升降机构、气动-机械混合式升降机构。
精度分为静力精度、运动精度和动力精度。静力精度是指包装机空运转时部件的运动精度和相互间的位置精度。运动精度是指包装机的工作部件运动均匀性和协调性。动力精度是指包装机在工作过程中（包括温升振动等）的运动精度和相互位置精度。包装机的精度愈高,对机械的制造精度、零件材料的要求愈高,使机械制造成本高。
第二节液体灌装机
一、分类与基本组成 1、分类（1）按容器运动路线分类根据灌装时的容器运动路线不同，可分为：旋转式灌装机、直线移动式
灌装机。（2）按灌装方法分类可分为：常压灌装法、等压灌装法、负压灌装法、虹吸式灌装法、机械
压力式罐装法。（3）按定量装置分类可分为：旋塞式、阀门式、滑阀式、气阀式。
试和维修机器、检验产品质量等,所以在实际生产中,一般用实际生产率来表示包装机的生产率, 是指一台包装机在一段时间内(一日、一班) 包装物料的数量。要求满足使用要求的前提下,要尽量提高生产率。

包装机械ppt课件

辅助包装设备
代号 G B T Z K U
.
2.辅助型号的编制
辅助型号饪包装机械的主要参数、改进设计顺序号和派生型代号主要参数用阿拉伯数字表示，并取其极限值，当需要表示二组以上的参数时，用斜线“/”隔开。
(1)派生代号以罗马数字Ⅰ、Ⅱ、Ⅲ……表示。 (2)改进设计顺序号依次用汉语拼音字母A、B、C……表示。当辅助型号中无主要参数时，在主型号与派生型号或改设计号之间用短划“-”隔开。第一次设计的产品无顺序号。 (3)包装机械常用的主要参数有充填量、封口尺寸、包装尺寸、灌装阀头数、生产率等。
.

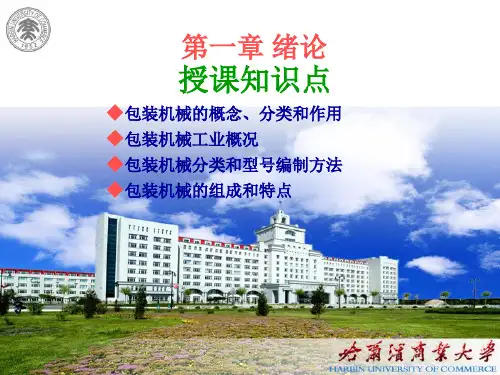

第三节包装机械分类和型号编制方法 • 一、包装机械的分类
• 2003年，国家标准局在1986年标准的基础上，修订了包装机械分类标准，新标准（GB/T 19357-2003）以包装机械产品主要功能的不同作为划分类别的原则，对包装机械产品进行分类。各类产品定义详见GB/T 4122.1和GB/T4122.2。
.
第二节包装机械工业概况
一、我国包装机械工业概况 1．我国包装机械工业概况解放前，我国包装机械工业基本上是空白。解放后的前30年间，我国包装机械工业发展相当缓慢。 70年代末逐渐开发了真空包装机、捆扎机、立式制袋-充填-封口机、糖果包装机和封罐机等，还没有形成包装机械工业体系。进入80年代，我国先后成立了一些管理机构和行业组织。 90年代以来，包装机械工业每年平均以20%～30%的速度增长， 2006年，中国包装工业继续呈现高位增长，全年共完成工业总产值 4964.02亿元，同比增长23.58%。包装机械制造业完成246.99亿元，同比增长28.39%；包装工业在国民经济42个主要工业行业排位中，也由原来最末一位跃升到目前的第14位，较好的完成了为我国社会消费品零售总额76410亿元的配套任务和9691亿美元的出口商品的包装需求；其产值已位居全球第三位，成为名副其实的世界包装制. 造大国。

《包装机械设备》课件

1 维护保养的意义
解释为什么维护保养对包装机械设备的有效运行至关重要。
2 维护保养的方法和步骤
提供维护保养包装机械设备的方法和步骤指南。
3 设备故障处理技巧
介绍解决包装机械设备故障的常用技巧和策略。
4 常见问题和解决方法
列举常见包装机械设备问题，并提供相应的解决方法。
பைடு நூலகம்
结语
1 包装机械设备的未来发展趋势
灌装机
了解灌装机的工作原理和广泛应用的行业。
打码机
介绍打码机和它的重要性以及在包装中的应用。
设备选型与应用
包装材料的特性与选择
了解不同包装材料的特性以及如何选择适合的材料。
包装机械设备选型原则
指导如何根据需求选择最适合的包装机械设备。
设备应用案例
通过实际案例展示包装机械设备的应用领域。
包装机械设备的维护与保养
展望包装机械设备在未来可能发展的方向。
2 包装机械设备的发展方向
探讨包装机械设备可能的发展方向和新兴技术。
3 展望未来的发展前景
对包装机械设备未来发展的前景进行展望和总结。
包装机械设备
欢迎来到《包装机械设备》PPT课件。在本课程中，我们将深入探讨包装机械设备的基础知识、种类和应用，并展望其未来发展趋势。让我们开始吧！
简介
什么是包装机械设备
了解包装机械设备的概念和定义。
包装机械设备的种类和用途
探索不同类型的包装机械设备以及它们的用途。
市场需求和发展趋势
分析当前市场需求和包装机械设备的发展趋势。
基础知识
1 包装机械设备的组成
了解包装机械设备的主要组成部分。
2 包装机械设备的工作

《包装设备》课件

。
快速响应
02
提高设备的灵活性和适应性，快速调整生产工艺，满足不同订
单的需求。
定制化生产
03
通过引入柔性制造技术，实现包装设备的定制化生产，提高生
产效率和降低成本。
感谢您的观看
THANKS
电气部分
包括电源、电机、传感器、控制器等，用于实现设备的自动化控制。
气动部分
提供动力，用于驱动包装机械的执行机构。
包装设备的工作原理
包装材料通过制袋成型系统形成包装袋或容器。
控制系统根据预设程序控制整个设备的运行，确保包装过程的准确性和稳定性。
传动系统将包装材料送至指定位置，由包装执行系统进行填充、封口等操作。
《包装设备》PPT课件
目录
CONTENTS
• 包装设备概述 • 包装设备的组成与工作原理 • 常见包装设备介绍 • 包装设备的维护与保养 • 包装设备的应用领域与案例分析 • 未来包装设备的发展趋势与展望
01 包装设备概述
包装设备的定义与分类
包装设备定义
指用于完成包装工艺流程的设备，包括各种包装机械、辅助设备及其配套装置。
包装设备分类
根据包装工艺流程，包装设备可分为充填机械、灌装机械、封口机械、裹包机械、多功能包装机械等。
包装设备的作用与重要性
作用
包装设备是实现包装工艺流程的关键设备，能够提高生产效率、降低成本、保证产品质量和安全。
重要性
随着市场竞争的加剧，包装设备在产品差异化、品牌形象塑造、物流运输等方面发挥着越来越重要的作用。
包装设备的性能参数
生产能力
设备每小时能处理的包装数量或重量。
包装精度
设备完成包装的质量和准确度。

十1.多功能包装机(袋成型-充填-封口机)PPT课件

薄膜以及复合材料，它们具有良好的保护物品的性能，良好的热封性(易于制袋成型）和印刷性。
2
一、袋成型-充填-封口机的包装工艺及类型
1. 袋形 ➢ 扁平袋：适用于诸如奶粉、味精、洗衣粉等粉状和小颗粒
产品的包装； ➢ 自立袋：适用于饮料、牛奶、洗衣液等液体产品的包装。
➢ 立式可包装成的袋形主要为三面封口袋、纵缝搭接袋、纵缝对接袋、四面封口袋等，较适应于流动性好的液体、半流体、粉体、颗粒状及小块状物料的包装。
四面封口袋型
4
➢ 卧式可包装成的袋形主要为枕形袋，也可包装成三面封口袋、纵缝搭接袋、纵缝对接袋、四面封口袋等，主要适应于块状物料的单件包装或组合包装，如饼干、面包、方便面等。
扁平袋
三面封口袋
搭接三面封口枕形袋
四面封口袋
对接三面封口枕形袋
两面封口袋
自立袋
三边封口长三边封口自三边封口叉三边封口棱
3
方形底袋
立袋
形袋
锥形袋
2.袋成型—充填—封口机类型
➢ 根据包装机总体结构布局分，可分成立式与卧式两类。根据包装机运动形式可分为连续式和间歇式。目前连续式袋成型—充填—封口包装机在食品企业广为采用。
4.切断装置
切断装置结构示意
18
二.卧式袋成型—充填—封口包装机
（一）包装工艺过程
薄膜从卷筒上抽出后，经成型器(制袋器)将包装材料翻折成筒状，并把由进料带送来的物料裹在里面，经热封滚轮进行纵封，再通过封切刀具在两个包装物中间进行横封并切断，即完成一个包装，由出料带送出。
➢ 卧式袋成型-充填-封口机应用范围较广，主要用于块状物
第六章多功能包装机
➢ 定义：在一台包装机上可以完成两个或两个以上包装工序的机器。这种机器常以它所能完成的包装工序联合命名，

裹包机械(包装机械课件)

二、气动液压系统
三、糖果包装机—推糖机构设计
y
A
作图步骤
1)
取点A表示曲柄的回转中心
过A作x-y直角坐标轴,使轴与滑块的导轨平行。
x
三、糖果包装机—推糖机构设计
y

L
R
A
作图步骤
2) 求- s 这一对相对位移的相对极点R

作与y轴平行的直线 , 其间距为。

再画AL线,
使其与y轴的夹角为φ/2, 得到AL与y1 两线的交点R,
一、扭糖机械手的工作循环图
一、扭糖机械手的工作循环图
一、扭糖机械手的工作循环图
二、糖果包装机—折纸机构设计
二、糖果包装机—折纸机构设计
进入糖钳手
接送糖杆
切纸
下折纸
送纸
上折纸
包装工艺流程图
糖钳手张开
扭结
送糖
打糖
二、糖果包装机—折纸机构设计
案例：如图所示为糖果包装机折纸机构简图。折纸板l从开始折纸到折纸终了的摆角
二、糖果包装机—折纸机构设计
R
K
b
a
A
作图步骤
C0
B0
●

c

N
d
D
L
第四步：求曲柄摇杆机构的外极限位置及杆长
铰销B的外极限位置B0必在的AC0 的直线上。
= 、 =
过相对极点R作RN线,使 ∠ = ∠
= 、 =
则RN与AC0两线的交点即为所求点B0。
一、扭糖机械手机构
一、扭糖机械手机构
1扭结手
扭糖机械手机构组成
一、扭糖机械手机构
1扭结手 2扭结轴

包装机总体设计(包装机械课件)

授课知识点一、设计的基本要求二、包装机械设计的步骤三、包装机械设计的总体布局四、包装机工作循环图的绘制五、总体方案设计的工艺分析
第一节包装机械设计的基本要求
一、包装机的功能和应用范围功能：包装机所能完成的包装工序的种类。应用范围：包装不同物品的能力，包括包装物品的类型和包装材料的种类。
量精度等参数
第五节总体方案设计的工艺分析
分析对比同类型不同设备的技术参数
计根据生产条件、规模与物料消耗，配备设备并核算经营成本算务必遵循基本原则按具体条件加以具体分析，拟定技术参数过程传动件的结构及其尺寸很大程度依赖于所设计计算的动力参数
动力参数过大，结构尺寸相应增大，否则经常处于超负荷状态
行机构头数、工作台面的宽度和高度、物件的输入高度、包装成品的输出高度 2. 运动参数
反映包装机的生产能力和执行机构的工作速度，如主轴转速、物件供送速度、计
量和充填速度等。 3. 动力参数
反映执行机构的工作载荷和包装机正常运转的能量消耗，如电机的额定功率、调
速范围、气体压力与流量等 4. 工艺参数
反映完成包装工序所用的工艺方法及其特性，如温度、压力、拉力、真空度、计
顺序（或称运动配合）的图表。工作循环图的表示方法有圆环型和直线型两种。
2. 包装机工作循环图的作用工作循环图在包装机的设计过程中起着极其重要的作用，是装配和调试包装
机的依据。（1）保证包装机的工作质量。（2）为提高包装机的生产率提供可靠的依据。（3）为设计各执行机构提供据。（4）是装配和调试包装机的依据。
经济性：制造成本、功率消耗、使用寿命、维修方便、生产率高；占地面积小、外形美观等
第二节包装机械设计的步骤包装机设计总体框图

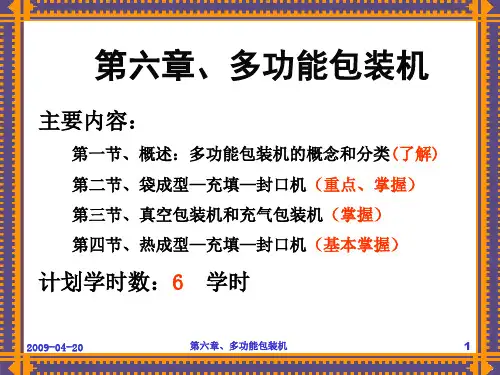

包装机械课件第六章、多功能包装机

第六章、多功能包装机
主要内容：
第一节、概述：多功能包装机的概念和分类(了解) 第二节、袋成型—充填—封口机（重点、掌握）第三节、真空包装机和充气包装机（掌握）第四节、热成型—充填—封口机（基本掌握）
计划学时数：6 学时
2009-04-20
第六章、多功能包装机
1
第一节、概述
一、定义：
在一台整机上完成两个或两个以上包装工序的包装机。其命名常以包装工序联合命名或以其主要功能命名。
在此，我们主要介绍成形器的形式；制袋装置结构类型；材料卷支承装置。
2009-04-20
第六章、多功能包装机
7
①成形器的形式:
卷料成型和充填要求不同 →制袋成型器区别很大。
2009-04-20
a-翻领式
c-三角形
d-U形
b-象鼻式第六图章6、-2多制功能袋包成装机型器结构形式
e-直角缺口导板式
2、主要应用领域：食品、日用化工、医药、轻工等领域。
3、所用包装材料: 柔性包装材料：塑料薄膜、复合薄膜等。刚性包装材料：玻璃瓶、金属罐等。半挠性材料：瓦楞纸箱、塑料薄片等。
2009-04-20
第六章、多功能包装机
3
第二节、袋成型-充填-封口机
一、概述： 1、定义：
将挠性包装材料（纸、铝箔、塑料薄膜及其复合材料）形成袋状容器，然后进行充填和封口的机器。
图6－1 基本袋型示意图
2009-04-20
第六章、多功能包装机
5
2009-04-20
第六章、多功能包装机
6
3、袋成型-充填-封口机的分类：
⑴立式（连续式运动和间歇式运动）
⑵卧式
直移型（连续运动和间歇运动）回转型（连续运动和间歇运动）

《包装机械与设备》课件

废弃物处理
建立废弃物处理系统，对生产过程中产生的废弃物进行妥善处理，保护环境。
高效率与高精度
高效传动系统
优化传动系统设计，提高设备传动效率，降低能耗。
高精度加工
采用高精度加工技术，确保设备零部件的精度和质量，提高设备运行稳定性。
快速换模
实现快速换模技术，缩短设备调整和更换模具的时间，提高生产效率。
THANKS
感谢观看
05
包装机械与设备的维护与保养
日常维护与保养
每日害。
检查紧固件
检查设备的紧固件是否松动，如螺丝、螺母等，如有需要应及时紧固。
润滑
按照设备说明书的要求，对需要润滑的部位进行润滑，保证设备正常运转。
定期检查与维修
定期检查
按照设备说明书的要求，定期对设备进行检查，包括电气系统、传动系统等。
。
辅助装置的设计和选择应根据具体的包装机械与设备的要求而定，以提高包装过程的效率和准确性。
03
包装机械与设备的应用领域
食品包装
食品包装是包装机械与设备应用最广泛的领域之一，主要用于各类食品的自动化生产线，如罐头、饼干、糖果、饮料等。
食品包装机械需要具备自动化、智能化、模块化等特点，以满足不同食品生产企业的需求。
。
在这些领域中，包装机械与设备主要用于产品的自动化生产线，以提高生产效
率和质量。
这些领域的包装机械与设备需要具备专业化和定制化的特点，以满足不同企业
的特定需求。
04
包装机械与设备的未来发展趋势
智能化
自动化控制
通过引入先进的自动化控制系统，实现包装机械与设备的远程监控和操作，提高生产效率。
《包装机械与设备》PPT课件

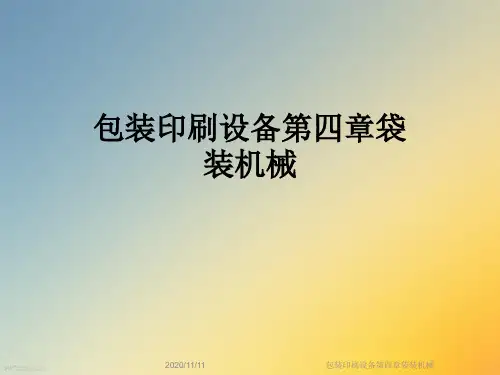

包装印刷设备第四章袋装机械

•带式封合：
•一对相向回转的金属带之间,夹着要封合的薄膜直线运动,在前进中通过钢带两侧加热、加压、冷却。本结构稍为复杂, 一般用于袋口的最后封口上,即能在运动中封合,以能适应受热易变形的薄膜。包装印刷设备第四章袋装机械
PPT文档演模板
•滑动式热封： •薄膜首先通过一对热板中间受到加热(电加热或空气加热),再经一对反向回转辊轮加压封合。本方法结构简单,能适应那些热变形大的薄膜的连续封合。
真空后进行电热丝脉冲封口、冷却。最后真空解除,真空室打开、夹持手张开释放出包装成品来。
PPT文档演模板
包装印刷设备第四章袋装机械
二、卧式袋成型-充填-封口包装机
w 主要用于块状物料的包装，如饼干、面包、冰激淋、方便面等，其袋型为枕形
w 卷筒薄膜1经导辊2有成型器3折叠对接成筒状，由牵引辊5夹住向右送进；同时，纵封辊 6对纵缝进行封合。被包装物品由输送链上的腿板推入筒状包装材料内，随包装材料一起右递。最后由横封切断机构完成封口与切断工序。
PPT文档演模板
包装印刷设备第四章袋装机械
PPT文档演模板
包装印刷设备第四章袋装机械
PPT文档演模板
包装印刷设备第四章袋装机械
w 将包装空袋交给间歇回转工序盘,在工序盘停歇中,完成各包装工艺动作。图所示的是能使包装
袋内达到一定真空度的全自动真空袋装机工作示意图。空袋平放于纸斗内,靠第一组吸头在袋层上分出一只袋来,靠第二组吸头将袋吸着回转 90°成直立状交给工序盘的夹持手,然后在各工位上停歇时依次完成打印、张袋装填物料,加入汤汁,预封(封口缝的部分长度),由机械手帮助转移入真空封口工序盘的真空室,在真空室内以抽
PPT文档演模板

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4-横封辊，5-切刀 21
（4）棱锥成型
动画演示
22
4. 四面封口扁平袋
包装袋形为四面封口扁平袋的制袋式袋装机如图 7-16、图7-17所示。
图7-16中，两卷单张薄膜经导辊引至双边纵封辊，薄膜成对合筒状。
图7-17中是单卷平张薄膜经在三角形缺口导板1 的缺口尖端处有刀片2将运动着的薄膜中央剖切为二片，并经此导板分成两路，再往下先对合纵封，再装料，而后横封、切断。
1
教学内容
7.1 袋成型—充填—封口机 7.2 热成型—充填—封口机 7.3 箱成型—充填—封口机 7.4 真空/充气包装机 7.5 泡罩包装机
2
7.1 袋成型—充填—封口机
7.1.1 基本袋型 7.1.2 常用制袋成型器 7.1.3 典型机型及工作原理 7.1.4 主要机构 7.1.5 包装容量、袋宽、袋长和生产率的调节原理 7.1.6 卧式枕型包装机工艺原理及其包装参数的调节
先行装填，而后横封、切断，也有空袋制成后先行分切交由带夹持手的直线输送链式间歇回转工序盘，在每次运动停歇的工位上进行装袋、封口及卸料。
18
图7-13 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器，2-纵封器，3-牵引辊，4-隔离板，5-开袋吸嘴，
6-加料管，7-横封器，8-牵引辊，9-切刀
8
5．直角缺口导板成型器
由缺口导板、导辊和双边纵封辊组成。
成型器本身能将平张薄膜对开后又能自动对折封口呈圆筒形。
9
常见制袋成型器示意图
10
7.1.3 典型机型及工作原理
由于包装袋形的多样性，所以完成这些袋形的袋装机械在机型及结构上也带来一定的差异，主要反映在制袋及封口装置上。
23
动画演示
图7-16 双卷筒四面封口扁平袋袋装机 1-加料管，2-双道纵封辊，3-横封器，4-切刀
动画演示
图7-17 双卷筒四面封口扁平袋袋装机 1-缺口导板，2-剖切刀，3-加料管， 4-双道纵封辊，5-横封器，6-切刀
24
5.自立袋（1）尖顶角形袋制袋式
应用翻领式成型器制袋，薄膜经过成型器，料管下端部分由圆形截面变成方形截面。
动画演1示9
（2）U形成型
这类袋装机见图714所示。
图7-14 U型成型器制袋式袋装机 1-U型成型器，2-纵封辊， 3-横封辊，4-切刀
20
（3）象鼻成型
如图7-15所示，不等速回转的横封器的回转轴线与纵封器回转轴线相互是平行的。
动画演示
图7-15 象鼻成型器制袋式袋装机 1-象鼻成型器，2-加料斗，3-纵封辊，
动画演1示5
2. 筒形袋
间歇式转盘形包装机采用筒状卷料薄膜作包装材料，每次先封底缝，然后再切下作为包装袋，并交间歇回转工序盘上的夹持手将包装袋从一个工位移向另一个工位，完成装料、整形、封口等工序。
图7-11是带有筒状薄膜开袋器的袋装机，它能先开袋后夹持，再被封底缝，这类机型在国内外较稀少，但开袋形式十分独特。
图7-12 筒型袋袋装机
1-横封器（封底） 2-切刀 3-开袋器 4-加料斗 5-横封器（封口） 6-
袋夹 7-工作盘
动画演1示7
3. 三面封口扁平袋（1）三角形成型
图7-13所示为卧式间歇运动三角形成型器的制袋式袋装机。对折后的薄膜上口有一块隔离板，帮助袋口张开，薄膜料袋的间歇移动靠牵引辊间歇回转带动，制成开口向上的空袋后。
11
1. 枕式袋（1）象鼻成型
图7-9所示是立式、连续运动制袋式袋装机，可完成型、充填、封口及切断工作。
12
图7-9 象鼻成型器制袋式袋装机
1-卷筒薄膜，2-象鼻成型器，3-加料斗，4-纵封辊 5-横封辊，6-固定切刀，7-回转切刀
动画演1示3
（2）翻领成型
图7-10所示是立式、间歇运动的翻领成型制袋式袋装机，可完成制袋、纵封(搭接或对接)、装填、封口及切断等工作。
6
3．U形成型器
由三角形成器改装而成，即在三角形成型器两边各增加一块导板，下端接U 形槽。
薄膜成型阻力比三角形成型器小，但其结构比较复杂。
7
4．象鼻形成型器
该成型器类似象鼻的形状。薄膜变化较平缓,成型阻力小,
适用于塑料单膜成型。每种规格的成型器也只能成
型一种规格的袋宽，当袋宽发生变化时,就要更换相应尺寸的成型器。
3
7.1.1 基本袋型
扁平袋：两面封口(a) 三面封口(b) 四面封口(c)
枕型袋：搭接(d)、(e) 对接(f)
自立袋：尖顶角形(g) 叉形(h) 长方形底(i) 棱锥形(j) 立方柱形(k)、(l)
4
7.1.2 常用制袋成型器
1．翻领式成型器
平张薄膜拉过该成形器后搭接或对接成圆筒状。
成形阻力较大,易使薄膜产生变形，使之发皱或撕裂，适用于复合膜。
每种规格的成型器只能成
型一种规格的袋宽，当袋
宽发生变化时,就要更换相
应尺寸的成型器。
5
2．三角形成型器
由等腰锐角三角形板与平行导辊联结在基板上而成。
是最简单的一种成型器，具有一定的通用性，能适应袋子尺寸变化较大的需要。
如图7-18所示折角板使两端收口，横封器横封上、下两道封口并切断，烫底器将自立袋底部烫成平底。
25
图7-18 尖顶角形袋制袋袋装机 1-圆形料管，2-翻领成型器，3-导辊，4-折痕辊轮，5-纵封器6-拉袋装置，
图7-12所示的机型，是先封底缝、切断、再被夹持，然后开袋，装填物料、封口等，这种机型与立式或卧式直线型袋装机相比，在工位动作的设计安排上，灵活性可以较大，对一些难装或多种物品要装入的袋装产品，它的适应性特别强。
16
图7-11 筒形袋机械开袋式袋装机
1-开袋器，2-切断刀，3-拉袋手，4-封底器 5-装袋，6-封口与卸袋
平张卷筒薄膜经多道导辊引上翻领成型器，由纵封器封合定形，搭接或对接成圆筒状，以计量装置计量后的物料由加料斗通过加料管导入袋底，横封器在封底同时拉袋向下，并对前一满袋封口，又在两袋间切断使之分开。
14
图7-10 翻领成型器制袋式袋装机 1-加料管，2-翻领成型器， 3-纵封辊，4-横封辊
