建筑给水排水及采暖工程施工质量验收规范GB-50242-2002一、基本规定1.1质量管理3.1.1 建筑给立、排水及采暖工程施工现场应具备有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。
条文说明：按照《建设工程质量管理条例》（以下简称《条例》）精神，结合《建筑工程施工质量验收统一标准》GB50300（以下简称《统一标准》），抓好施工企业对项目质量的管理，所以施工单位应有技术标准和工程质量检测仪器、设备，实现过程控制。
3.1.2 建筑给水、排水及采暖工程的施工应按照批准的工程设计文件和施工技术标准进行施工。
修改设计应有设计单位出具的设计变更通知单。
条文说明：按《条例》精神，施工图设计文件必须经过审查批准方可施工使用的要求，并在原《采暖与卫生工程施工及验收规范》GBJ242—82（以下简称原《规范》）基础上，做了条文修改。
3.1.3 建筑给水、排水及采暖工程的施工应编制施工组织设计或施工方案，经批准后方可实施。
条文说明：按《统一标准》要求，结合调研了解到，施工组织设计或施工方案对指导工程施工和提高施工质量，明确质量验收标准确有实效，同时监理或建设单位3.1.5 建筑给水、排水及采暖工程的分项工程，应按系统、区域、施工段或楼层等划分。
分项工程应划分成若干个检验批进行验收。
条文说明：该条提出了结合本专业特点，分项工程应按系统、区域、施工段或楼层等划分。
又因为每个分项有大有小所以增加了检验批。
如：一个30层楼的室内给水系统，可按每10层或每5层一个检验批。
这样既便于施工划分，也便于检查记录。
如：一个5层楼的室内排水系统，可以按单元1个检验批进行验收检查。
3.1.6 建筑给水、排水及采暖工程的施工单位应当具有相应的资质。
工程质量验收人员应具备相应的专业技术资格。
条文说明：按《条例》精神，结合调研发现建筑工程中，给水、排水或采暖工程的施工单位，有很多小包工队不具备施工资质，没有执行的技术标准，建设单位或总单位为了降低成本，有意肢解发包工程，所以增加此条，加强建筑市场的管理。

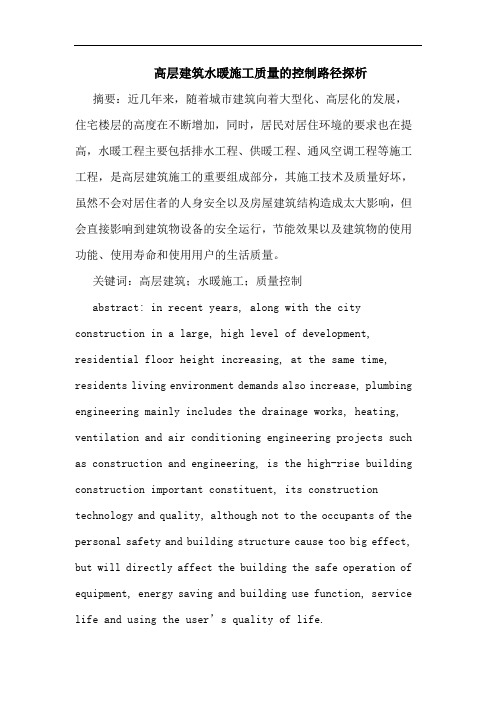

高层建筑水暖施工质量的控制路径探析摘要：近几年来，随着城市建筑向着大型化、高层化的发展，住宅楼层的高度在不断增加，同时，居民对居住环境的要求也在提高，水暖工程主要包括排水工程、供暖工程、通风空调工程等施工工程，是高层建筑施工的重要组成部分，其施工技术及质量好坏，虽然不会对居住者的人身安全以及房屋建筑结构造成太大影响，但会直接影响到建筑物设备的安全运行，节能效果以及建筑物的使用功能、使用寿命和使用用户的生活质量。
关键词：高层建筑；水暖施工；质量控制abstract: in recent years, along with the city construction in a large, high level of development, residential floor height increasing, at the same time, residents living environment demands also increase, plumbing engineering mainly includes the drainage works, heating, ventilation and air conditioning engineering projects such as construction and engineering, is the high-rise building construction important constituent, its construction technology and quality, although not to the occupants of the personal safety and building structure cause too big effect, but will directly affect the building the safe operation of equipment, energy saving and building use function, service life and using the user’s quality of life.key words: high rise building; plumbing construction; quality control中图分类号：tu97 文献标识码：a 文章编号：一、高层建筑水暖施工前的质量控制施工前的质量控制，直接施工阶段的质量、投资和进度，并且对于整个项目的寿命周期也有着举足轻重的影响，高层建筑水暖建筑施工前应该针对工程的实际情况，根据国家现行规范标准及工程经验，制定严密的施工技术措施，严格执行水暖施工的各个环节，确保工程质量。
浅析高层建筑水暖施工的质量控制摘要：质量是一个工程的灵魂，建筑水暖工程是一个需要与建筑、结构、电气等相关专业相互协调、相互配合的分部工程, 施工质量控制不好,会给以后的生活和管理带来诸多困难，因此在水暖施工中把好质量关，具有十分重要的意义。
本文将从施工前，施工过程中和施工完成后三个方面对如何做好质量控制做简要介绍。
关键词：高层建筑水暖质量一、高层建筑采暖工程施工前的质量控制1、对施工图纸和相关文件进行审查现场管理人员必须认真审核前期建设手续、审图意见、小区综合管网图，严格检查设计单位是否提供了采暖施工图，仔细阅读设计图，熟悉有关规范、标准、图集，及时将发现的施工图中的有关问题整理成文，为图纸会审作好充分准备。
对施工前期资料和相关文件的检查和熟悉可以对水暖工程做到心中有数。
并且对施工图进行行之有效的设计交底和图纸会审，这是工程建设中的重要环节，通过设计交底可以了解设计意图，了解工程的重点和难点，通过图纸会审解决设计中的缺陷、错误，作出相关专业的位置、尺寸、标高协调，解决各专业问题的矛盾冲突，统一各方意见，为工程顺利实施创造必要条件。
2、对施工单位和施工人员进行资质审查要对施工单位提交的施工组织设计以及安装单位的企业资质和人员资质进行审核，作为施工企业施工的重要依据，施工组织设计具有法律效力，一个良性的施工组织设计必须具有很强的针对性和可操作性，因此，在施工准备阶段认真审核其施工方法、施工人员和施工机具设备、质量保证措施和安全文明条款，了解施工单位的管理水平和技术水平是非常必要的；与此同时，必须强调对企业资质和业技术人员及特殊工程的岗位证书及人员到位情况进行审查，还要对施工设备进行检查，不仅要检查其产品合格证，还应对设备的现场运转情况进行检查，以此确保水暖施工的质量。
3、确保施工材料质量合格要确保水暖施工材料的质量合格，按设计和规范要求，配合相关单位审查供货方、分供方的资质、质量保证体系、技术装备情况、通过招标等手段合理选择厂家、品牌、价格，为工程的顺利进行做好准备；材料、设备进场时，必须对施工方提供的质保资料、备案证、事前确定的样品、检验合格证、清单等进行验收，按规定见证送检，审核试验结果。
论高层建筑给排水工程施工质量控制【摘要】近年来，随着城市化进程的推进，土地资源越来越紧张，为了节约建设用地，高层建筑越来越多。
给排水工程作为建筑系统的重要组成部分，其施工质量直接影响到建筑的正常使用。
本文针对高层建筑给排水工程施工中遇到的问题展开探讨，提出了相关的质量控制措施，以提高工程质量。
【关键词】高层建筑；给排水；施工；质量控制【 abstract 】 in recent years, along with the advancement of urbanization, the land resource is more and more nervous, in order to save the land for construction purposes, high-rise building more and more. water supply and drainage engineering as an important part of the construction system, its construction quality directly affect the normal use of the building. this article in view of the high-rise building water supply and drainage engineering construction, discusses the problems and puts forward related quality control measures to improve the quality of the project.【 keywords 】 high-rise buildings; water supply and drainage; the construction; quality control中图分类号：o213.1文献标识码：a 文章编号：近年来，随着城市化进程的推进，土地资源越来越紧张，寸土寸金的说法丝毫不夸张。
给排水工程（高层建筑）1．供水水源由市政管网提供，增设水泵（备水箱）提供消防栓用水。
2．施工顺序：配合土建预留预埋→{（1）图纸会审、材料计划；（2）穿墙、板、套管安装；（3）各类支架制作}→室内给排水管安装→{（1）屋面管道安装；（2）给排水管安装}→管道试压→通水试漏、明敷管道防腐→系统调试→交工验收。
3、给排水施工一般规定（1）预留孔洞：根据工程安装实际情况，本工程预留洞采用塑料管作模具。
穿墙孔洞应随土建主体施工作好预留，当工程施工到预留孔部位时，按施工图中标定的坐标标高，在钢筋下方的模板上按坐标轴线用于量尺测出预留孔洞中心至标点处，画出“+”字，然后安装固定。
（2）一般套管的制作与安装：本工程必须按设计要求安装套管。
套管管径应比穿墙、板的干管与立管管径大1-2号，过墙套管长度=墙厚+墙的抹灰厚度；过楼板套管长度=楼板厚度+底板抹灰厚度+地面抹灰厚度+20mm(卫生间30mm)。
套管两端应打净毛刺，埠平整，管身除锈，内外防腐。
套管应在干管、立管、支管安装时及时套入，放于指定的位置。
过板板处宜用钢筋根上铁线临时固定，待干管、立管安装无误后再调整至规定位置，用铁丝调正确环隙固定后，按标准墙洞的相应施工工艺进行封固，套管与管子之间的缝隙按给排水标准图集所示施工工艺要求填实。
（3）管道支架：本工程钢管、UPVC排水塑料管的支架应尽量采用厂家配套生产的支架。
明装管应在土建做完需安装管道面的墙面工程后方能安装。
管道支架间距过大会使管道产生弯曲变形，而使管内流体不能正常运转。
安装支架时，其间距必须符合《采暖卫生与煤气工程施工及验收规范》的规定。
4、镀锌钢管施工方法及技术措施（1）在砼楼板、梁、墙上预留孔洞和预埋件时，由专人按设计图纸将管道及设置位置的标高测定，标好孔洞的部位，用钢管事先做好预埋盒。
在扎钢筋前，按标记将预埋盒固牢在模板上，钢管内塞入纸团，并在钢管四周加井字钢筋。
给水引入管与排水排出管的水平净距≮1m，引入管穿越承重墙或基础时，需预留孔洞，安装管道时管顶上部净空不得小于建筑物的最大沉降量，且不小于100mm，两管交叉，引入管应在排出管的口面，净距≮150mm。
浅议高层建筑给水\采暖工程质量控制摘要：高层建筑施工现场情况较复杂，各种连接、安装部位数量较多，质量不易保证，必须加强控制。
只有在施工过程中对几个关键问题都做到认真把好质量关，才能把优质合格的工程交给建设单位。
关键词：高层建筑给排水采暖工程质量控制
中图分类号：[tu208.3] 文献标识码：a 文章编号：
1、前言给排水、采暖系统质量缺陷一直困扰着高层建筑管理人员，各专业之间缺乏必要配合是主要原因。
我们必须对给排水、采暖工程施工管理予以高度重视，与业主、设计方一起，采取切实可靠的措施，保证给排水、采暖工程施工质量。
2、高层建筑给排水、采暖工程施工质量的事前控制 2.1检查施工前期资料，熟悉工程相关文件
我们必须认真熟悉和掌握施工合同，认真审核前期建设手续、审图意见、小区综合管网图，检查设计单位是否提供了室外给排水、采暖施工图，仔细阅读设计图，熟悉有关规范、标准、图集，及时将施工图中的有关问题及业主，承包商提交的图纸会审意见，整理成文，为图纸会审作好充分准备。
2.2审核承包商提交的施工组织设计
强调施工组织设计是施工企业施工的重要依据，具有法律效力必须具有很强的针对性和可操作性，我们在施工准备阶段应认真审核其施工方法、施工人员和施工机具设备、质量保证措施和安全文
明条款，了解施工单位的管理水平和技术水平，以便有针对性地完善监理细则，有的放矢，加强事前控制，及时向项目管理者提交施工组织设计审查意见，作为施工管理的一项重要依据。
2.3审核安装单位的企业资质和人员资质
强调企业资质必须与工种类别一致，强调专业技术人员及特殊工程的岗位证书及人员到位情况审查，机械加工设备、焊接设备及特殊工程的特种机械的进场到位情况审查，我们要审查这些设备的产品合格证，检修记录并亲自到施工现场查看这些设备的运转情况，确保设备运转正常，以此来保证给排水工程的质量。
2.4拟定给排水、采暖工程专业管理细则
在项目监理规划和施工图基础上，根据工程的具体特点，拟定有针对性并确实可行的技术措施、组织措施、管理方法，在项目实施过程中能切实按此管理细则实施管理。
2.5组织行之有效的施工图设计交底和图纸会审
图纸会审和设计交底是工程建设的一个重要环节，通过设计交底我们可以了解设计意图，了解工程的重点和难点，通过图纸会审解决设计中的缺陷、错误，作出相关专业的位置、尺寸、标高协调，解决各专业问题的矛盾冲突，同时也应理解业主的建设意图，如卫生间、厨房给排水支管是否统一安装，散热器、设备、管材选用的档次等，统一各方意见，为工程顺利实施创造必要条件。
2.6 给排水、采暖材料质量的事前控制
主动与业主方、承包商联系，按设计和规范要求，配合业主方、承包商审查供货方、分供方的资质、质量保证体系、技术装备情况、人员情况、企业信誉、生产和供货能力、财务情况等，通过招标等手段合理选择厂家、品牌、价格，为工程的顺利进行作好准备。
2.7做好组织协调及监督管理工作
我们应主动与质监人员联系，请他们来现场指导，规范各方行为，取得主管部门的支持，明确质量目标和要求，落实总承包商与各专业分包商责任，明确验收标准、安全文明施工规定、现场管理制度，并主动与业主方沟通，取得业主方有力的支持。
3、质量的事中控制工程质量的事中控制是施工阶段质量控制的重点，是工程质量保证的关键阶段。
3.1严格执行给排水、采暖材料报验制度
材料、设备进场时，我们必须对施工方提供的质保资料、备案证、业主方或施工方确定的样品、检验合格证、清单等进行验收，按规定见证送检，审核试验结果，并报业主方审核认可，重大复杂设备还须进行设备监造工作。
待审核合格后，同意该材料或设备使用安装，同时形成专项表格登记备案。
3.2严格执行隐蔽检查制度在施工过程中严格执行隐蔽验收制度。
高层施工中给排水、采暖管道及设备安装相对较复杂，施工方必须按设计和规范要求通过监理工程师隐蔽验收。
为便于监督管理，建议检验批按系统及建筑单元楼层每六层划分为一检验批，作好隐检记录，形成专项统计表
格，以备复查。
3.3狠抓重点、难点、落实监督措施
高层建筑给排水、采暖施工一般有以下重点，难点：①高层建筑土建施工阶段；②地下室；③高层建筑的转换层及标准首层；④标准二层；⑤室外综合管网。
3.4加强测量监理工作，严格控制放线定位。
3.5通过组织协调，监控工程质量①定期召开工地例会。
针对存在的质量问题，提出改进措施，以督促施工单位提高施工质量水平。
②注意与业主、施工单位、设计人员、质监人员的交流，协调处理工程中出现的具体问题和矛盾。
③合理利用工程款的签认权，使施工单位提高质量意识。
3.6针对工程的具体情况，合理设置质量控制点、停止点、分清主次，重点控制，重点部位和重要工序实施旁站监理。
3.7全数旁站监督各项功能测试，保证房屋使用功能在检测前，我们应制作完善的统计表格，张贴上墙，按单元或楼层划分，以保证复检准确。
4、质量的事后控制 4.1在工序验收的基础上抓好给排水工程验收工作
高层建筑给排水、采暖工程的验收程序分为工序验收、分项工程验收，分部工程验收、单位工程验收三部份。
我们应以工序验收为基础和重点，坚持质量原则，严格把关，坚持上道工序未验收合格不得进入下道工序施工的原则，确保工序质量，进而确保分项分部工程和单位工程质量。
4.2作好质量问题的处理
给排水、采暖工程施工难免出现质量问题，这就要求我们严格督促施工方按质量问题处理程序，仔细分析产生原因，制定合理可
行的处理方案，在综合各方意见的基础上，监督施工方认真实施，并严格复检直至问题得以解决，保证工程不留隐患。
5、结语
总之，在给排水、采暖工程中抓好事前与事中控制是最重要的，施工中必须从多个方面抓好各部位的施工质量，特别是细部处理的质量。
精心组织施工，认真把好质量关，才能给建设单位交上满意的工程。
参考文献
[1]谭莉,胡均雨.当前质量监督工作中迫切需要解决的问题和
对策.工程质量,2010
[2]《建筑给水排水及采暖工程施工质量验收规范》
（gb50242-2002）.中国建筑工业出版社。
