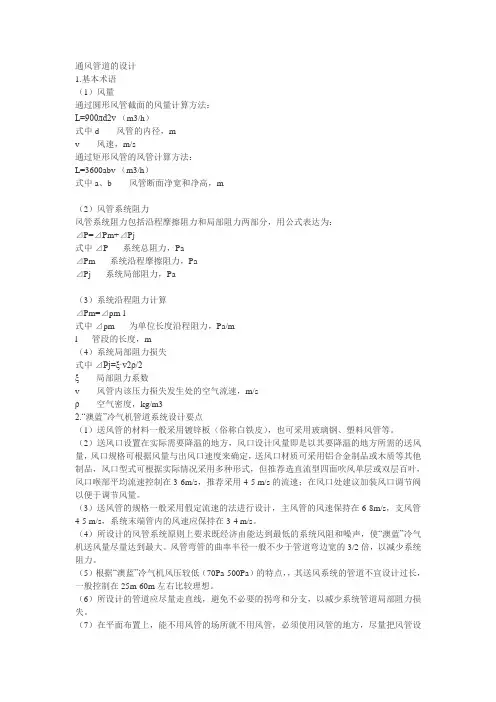

通风管道的设计1.基本术语（1）风量通过圆形风管截面的风量计算方法：L=900лd2v（m3/h）式中 d------风管的内径，mv------风速，m/s通过矩形风管的风管计算方法：L=3600abv （m3/h）式中 a、b------风管断面净宽和净高，m（2）风管系统阻力风管系统阻力包括沿程摩擦阻力和局部阻力两部分，用公式表达为：⊿P=⊿Pm+⊿Pj式中⊿P-----系统总阻力，Pa⊿Pm-----系统沿程摩擦阻力，Pa⊿Pj-----系统局部阻力，Pa（3）系统沿程阻力计算⊿Pm=⊿pm·l式中⊿pm-----为单位长度沿程阻力，Pa/ml-----管段的长度，m（4）系统局部阻力损失式中⊿Pj=ξ·v2ρ/2ξ------局部阻力系数v------风管内该压力损失发生处的空气流速，m/sρ------空气密度，kg/m32.“澳蓝”冷气机管道系统设计要点（1）送风管的材料一般采用镀锌板（俗称白铁皮），也可采用玻璃钢、塑料风管等。

（2）送风口设置在实际需要降温的地方，风口设计风量即是以其要降温的地方所需的送风量，风口规格可根据风量与出风口速度来确定，送风口材质可采用铝合金制品或木质等其他制品，风口型式可根据实际情况采用多种形式，但推荐选直流型四面吹风单层或双层百叶，风口喉部平均流速控制在3-6m/s，推荐采用4-5 m/s的流速；在风口处建议加装风口调节阀以便于调节风量。

（3）送风管的规格一般采用假定流速的法进行设计，主风管的风速保持在6-8m/s，支风管4-5 m/s，系统末端管内的风速应保持在3-4 m/s。

（4）所设计的风管系统原则上要求既经济由能达到最低的系统风阻和噪声，使“澳蓝”冷气机送风量尽量达到最大。

风管弯管的曲率半径一般不少于管道弯边宽的3/2倍，以减少系统阻力。

（5）根据“澳蓝”冷气机风压较低（70Pa-500Pa）的特点，，其送风系统的管道不宜设计过长，一般控制在25m-60m左右比较理想。

通风工程工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为：0.7；通风管及关件为０.５。

不足一车按一车计算。

⑦、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。

暖通风管工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀 1502 止回阀 3003 密闭式对开多叶调节阀 2104 圆形风管防火阀 D+2405 矩形风管防火阀 B+240注：D为风管外径，B为方风管外边高。

③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为０.７；通风管及关件为０.５。

暖通风管风量如何计算通风工程风管的选择很大一部分取决于实际中风量，风速，但是风管风量怎么计算呢？风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方1.23=1.5*0.82所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式——或者求暖通基础学问学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是由于计算公式前后的单位要统一。

这个公式对全部风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要依据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格建议用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤专业制作与安装——铁皮风管——不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件（如三通，弯头）本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建筑费用小；但是系统的阻力大，动力消耗增大，运用费用加添。

对除尘系统会加添设备和管道的摩损，对空调系统会加添噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建筑费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，肯定要通过全面的技术经济比较选定合理的流速。

依据阅历总结，风管内的空气流速可按表621、表622及表623确定。

除尘器后风管内的流速可比表623中的数值适当减小一小时有3600秒，除以3600是由于计算公式前后的单位要统一。
