国家标准《铝合金门窗GB8478-2008》演示文稿..
- 格式:ppt
- 大小:425.00 KB
- 文档页数:62
铝合金窗国家规范 GB/T 8478-2003天津市深蓝装饰材料有限公司铝合金门1.范围本标准规定了铝合金门的分类、规格、代号、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准不适用于自动门、卷帘门、防火门、防射线屏蔽门等特种门。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB191 包装储运图示标志(eqv ISO780:1997)GB/T2518 连续热镀锌薄钢板和钢带GB/T5237 铝合金建筑型材GB/T5823-1986 建筑门窗术语GB/T5824-1986 建筑门窗洞口尺寸系列GB/T6388 运输包装收发货标志GB/T7106 建筑外窗抗风压性能分级及其检测方法GB/T7107 建筑外窗空气渗透性能分级及其检测方法GB/7108 建筑外窗雨水渗透性能分级及其检测方法GB/T8484 建筑外窗保温性能分级及其检测方法GB/T8485 建筑外窗空气声隔声性能及其检测方法GB/T9158-1988 建筑用窗承受机械力的检测方法GB/T9799 金属覆盖层钢铁上的锌电镀层(eqvISO2081:1986)GB/T 13306 标牌GB/T14154 塑料门垂直荷载试验方法GB/T14436 工业产品保证文件总则GB/T14952.3 铝及铝合金阳极氧化着色阳极氧化膜色差和外观质量检验方法目视观察法GB/T1129 塑料门窗硬物撞击试验方法GB/T3892(GB9304) 推拉铝合金门窗用滑轮ISO9379 整樘门一反复开、关试验JGJ113 建筑玻璃应用技术规程3.术语及定义GB/T5823-1986、GB/T5824-1986确定的以及下列术语和定义适用于本标准。
铝合金门窗安装施工工艺与质量标准一、总则1、范围本标准规定了铝合金门窗的安装施工要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑中铝合金门窗的安装与施工。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款,内容随最新版本更新适用于本标准。
GB 50210-2018 建筑装饰装修工程质量验收标准GB/T 5824-2008 建筑门窗洞口尺寸系列GB/T 5237.1-2017 铝合金建筑型材第一部分:基材GB/T 8478-2008 铝合金门窗1 技术准备1.1 铝合金门窗设计图纸应规定门窗的规格、类型、尺寸、数量,开启方向和五金配件的配置要求。
1.2 施工技术交底文件应明确门窗的安装位置,连接方法及其他安装要求。
1.3 应根据工程实际情况编制详细的施工组织方案(或作业指导书)。
2 物资准备2.1 铝合金门窗的规格、型号应符合设计要求,五金配件配套齐全,并具有出厂合格证、材质检验报告书并加盖厂家印章。
2.2 镀锌连接件、射钉、射钉弹、膨胀螺栓、拉铆钉、发泡轻质软料(聚氨脂泡沫等)、建筑防水密封胶、建筑密封胶、塞缝材料填充物、电焊条等材料质量应符合设计要求。
3 施工设施准备3.1 施工机械电锤、切割机、电焊机、射钉枪、手电钻等。
3.2 工具用具螺丝刀、手锤、吊线坠、锉刀、剪刀、钢錾子、橡皮榔头、打胶枪、玻璃吸盘等。
3.3 监测装置钢卷尺、水平尺、水平管、靠尺、塞尺。
4 作业条件准备三、施工工艺1 施工工艺流程铝合金门窗安装工艺流程图2 操作要求2.1 门窗安装固定片,应符合下列要求:a)固定片的安装位置是从门窗宽和高度的两端向内各标出150mm,作为第一个固定片的安装点,中间安装点间距应不大于500mm,并不得将固定片直接安装在中横框、中竖框的挡头上。
如有中横框和中竖框,固定片的安装位置是从中横框或中竖框向两边各标出150mm,作为第一个固定片的安装点,中间安装点的间距应不大于500mm。
铝合金窗国家规范 GB/T 8478-2003天津市深蓝装饰材料有限公司铝合金门1.范围本标准规定了铝合金门的分类、规格、代号、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准不适用于自动门、卷帘门、防火门、防射线屏蔽门等特种门。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB191 包装储运图示标志(eqv ISO780:1997)GB/T2518 连续热镀锌薄钢板和钢带GB/T5237 铝合金建筑型材GB/T5823-1986 建筑门窗术语GB/T5824-1986 建筑门窗洞口尺寸系列GB/T6388 运输包装收发货标志GB/T7106 建筑外窗抗风压性能分级及其检测方法GB/T7107 建筑外窗空气渗透性能分级及其检测方法GB/7108 建筑外窗雨水渗透性能分级及其检测方法GB/T8484 建筑外窗保温性能分级及其检测方法GB/T8485 建筑外窗空气声隔声性能及其检测方法GB/T9158-1988 建筑用窗承受机械力的检测方法GB/T9799 金属覆盖层钢铁上的锌电镀层(eqvISO2081:1986)GB/T 13306 标牌GB/T14154 塑料门垂直荷载试验方法GB/T14436 工业产品保证文件总则GB/T14952.3 铝及铝合金阳极氧化着色阳极氧化膜色差和外观质量检验方法目视观察法GB/T1129 塑料门窗硬物撞击试验方法GB/T3892(GB9304) 推拉铝合金门窗用滑轮ISO9379 整樘门一反复开、关试验JGJ113 建筑玻璃应用技术规程3.术语及定义GB/T5823-1986、GB/T5824-1986确定的以及下列术语和定义适用于本标准。
ICS91.060.50P32中华人民共和国国家标准GB/T 8478—201³代替 GB/T 8478-2008铝合金门窗Aluminium windows and doors(征求意见稿)(2017.01.23)201×-××-××发布201×-××-××实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 术语和定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 分类、命名和标记. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 要求 (5)6 试验方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..117 检验规则 (133)8 产品标志及随行文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..149 包装、运输、贮存 (155)附录A(资料性附录)常用材料与附件标准 (177)附录B(资料性附录)常用密封胶条种类及适用范围. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 附录C(资料性附录)铝合金门窗型式检验典型试件立面形式及规格 (21)附录D(资料性附录)铝合金门窗产品使用说明书的主要内容 (23)参考文献 (244)前言本标准按照GB/T 1.1-2009和GB/T 20001.10-2014给出的规则起草。
门窗设计标准门窗设计标准门窗是建筑物中必不可少的部分,它们不仅具有美观的外观,还要具备良好的隔音、保温、防盗、通风等功能。
因此,在门窗设计中,需要遵循一定的标准和规范,以确保其质量和安全性。
以下是门窗设计标准的详细介绍。
一、国家标准1. GB/T 7106-2008《建筑门和窗用铝合金型材》该标准规定了建筑门和窗用铝合金型材的分类、要求、试验方法、检验规则等内容。
其中包括型材的强度、角度偏差、表面质量等方面的要求。
该标准适用于各种建筑门和窗用铝合金型材。
2. GB/T 8478-2008《建筑门与窗密封性能试验方法》该标准规定了建筑门与窗密封性能试验方法,包括气密性能试验方法、水密性能试验方法和抗风压性能试验方法。
该标准适用于各种建筑门与窗。
3. GB/T 7107-2008《建筑幕墙用铝合金型材》该标准规定了建筑幕墙用铝合金型材的分类、要求、试验方法、检验规则等内容。
其中包括型材的强度、角度偏差、表面质量等方面的要求。
该标准适用于各种建筑幕墙用铝合金型材。
二、行业标准1. JG/T 187-2013《建筑门窗与幕墙安装工程施工及验收规范》该标准规定了建筑门窗与幕墙安装工程施工及验收的基本要求,包括施工前的准备工作、安装过程中的注意事项以及验收标准等内容。
该标准适用于各种建筑门窗与幕墙的安装工程。
2. JG/T 70-2004《建筑门窗防水技术规范》该标准规定了建筑门窗防水技术规范,包括门窗与墙体连接处的处理、门窗框架密封处理以及雨水排放系统等方面的要求。
该标准适用于各种建筑门窗。
3. JGJ 102-2004《钢结构工程质量验收规范》该标准是针对钢结构工程的质量验收规范,其中包括了钢结构门窗的验收标准。
该标准适用于各种钢结构门窗。
三、设计要求1. 建筑物功能要求在门窗设计中,需要根据建筑物的功能要求来确定门窗的类型和数量。
例如,在住宅建筑中,需要考虑隔音、保温、通风等因素;在商业建筑中,需要考虑展示效果、安全性等因素。
铝合金窗国家规范 GB/T 8478-2003天津市深蓝装饰材料有限公司铝合金门1.范围本标准规定了铝合金门的分类、规格、代号、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准不适用于自动门、卷帘门、防火门、防射线屏蔽门等特种门。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
GB191 包装储运图示标志(eqv ISO780:1997)GB/T2518 连续热镀锌薄钢板和钢带GB/T5237 铝合金建筑型材GB/T5823-1986 建筑门窗术语GB/T5824-1986 建筑门窗洞口尺寸系列GB/T6388 运输包装收发货标志GB/T7106 建筑外窗抗风压性能分级及其检测方法GB/T7107 建筑外窗空气渗透性能分级及其检测方法GB/7108 建筑外窗雨水渗透性能分级及其检测方法GB/T8484 建筑外窗保温性能分级及其检测方法GB/T8485 建筑外窗空气声隔声性能及其检测方法GB/T9158-1988 建筑用窗承受机械力的检测方法GB/T9799 金属覆盖层钢铁上的锌电镀层(eqvISO2081:1986)GB/T 13306 标牌GB/T14154 塑料门垂直荷载试验方法GB/T14436 工业产品保证文件总则GB/T14952.3 铝及铝合金阳极氧化着色阳极氧化膜色差和外观质量检验方法目视观察法GB/T1129 塑料门窗硬物撞击试验方法GB/T3892(GB9304) 推拉铝合金门窗用滑轮ISO9379 整樘门一反复开、关试验JGJ113 建筑玻璃应用技术规程3.术语及定义GB/T5823-1986、GB/T5824-1986确定的以及下列术语和定义适用于本标准。
铝合金门窗制作质量标准一、编制依据二、类型、代号及性能参数三、材料要求四、制作条件五、选料、下料六、铣削、钻孔七、组装八、质量标准一、编制依据1、《平开铝合金门》GB8478-872、《平开铝合金窗》GB8479-873、《推拉铝合金门》GB8480-874、《推拉铝合金窗》GB8481-875、《铝合金地弹簧门》GB8482-876、《民用建筑节能设计标准》JGJ26-957、《夏热冬冷地区居住建筑节能设计标准》JGJ134-20018、《建筑结构荷载规范》GB50009-2001二、类型、代号及性能参数1、铝合金窗的类型、代号及性能参数见表一2、铝合金门的类型、代号及性能参数见表二一、制作条件铝合金门窗型材易于切割,易于组装连接,制作工艺简单,对加工设备和组装的环境要求也不高,在现场也可以制作。
但是,在工厂制作铝合金门窗,可以充分利用机械设备,形成固化的流水作业,有利于确保门窗的制作质量,提高门窗制作的生产效率,尤其是对于大批量的加工,则可充分发挥机械加工精度高、功效快。
质量优的特点,故我公司优先考虑在工厂加工。
由于铝合金门窗加工对环境要求不高的特点,可在现场加工铝合金门、窗,能大大减少门,窗的包装与运输工作量,特别是当门窗的加工尺寸较大时,可以减少因搬运和堆码产生的变性和损坏,所以在现场加工铝合金门,窗,已成为一些铝合金门窗专业生产厂家常用的办法。
二、铝合金门窗的下料1、根据铝合金门窗设计图纸的规格、尺寸,结合生产任务单中所用铝合金的长度,长短搭配,合理用料,尽量减少料头。
2、下料使用的切割设备如果是手提式切割锯、应在尺寸处划线,其切割锯刀口位置应在画线以外,并留出画线痕迹。
进行切割时,应保证切割的精度,其误差应控制在相应范围内,尤其是切割具有一定角度的斜面,更要特别注意,以免影响组装质量。
3、下料切割的截面应平整、干净,无划痕、无毛刺。
4、下料时应注意同一批料要尽量一次下齐,并要求表面氧化膜的颜色一致,以免组装后影响美观。

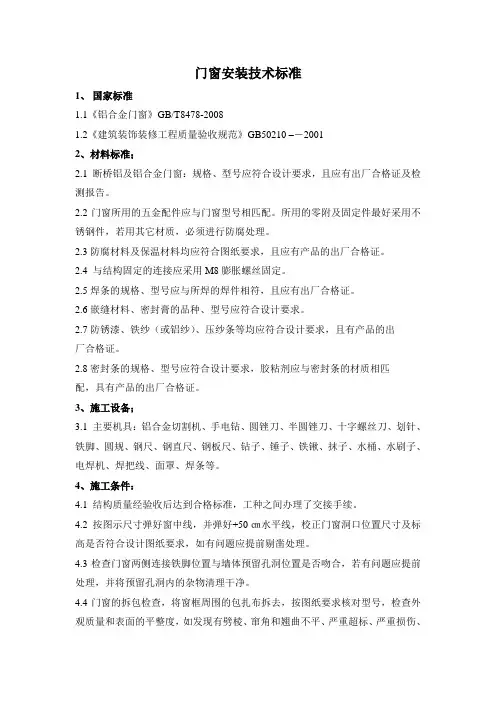

门窗安装技术标准1、国家标准1.1《铝合金门窗》GB/T8478-20081.2《建筑装饰装修工程质量验收规范》GB50210 –-20012、材料标准;2.1 断桥铝及铝合金门窗:规格、型号应符合设计要求,且应有出厂合格证及检测报告。
2.2门窗所用的五金配件应与门窗型号相匹配。
所用的零附及固定件最好采用不锈钢件,若用其它材质,必须进行防腐处理。
2.3防腐材料及保温材料均应符合图纸要求,且应有产品的出厂合格证。
2.4 与结构固定的连接应采用M8膨胀螺丝固定。
2.5焊条的规格、型号应与所焊的焊件相符,且应有出厂合格证。
2.6嵌缝材料、密封膏的品种、型号应符合设计要求。
2.7防锈漆、铁纱(或铝纱)、压纱条等均应符合设计要求,且有产品的出厂合格证。
2.8密封条的规格、型号应符合设计要求,胶粘剂应与密封条的材质相匹配,具有产品的出厂合格证。
3、施工设备;3.1 主要机具:铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。
4、施工条件:4.1 结构质量经验收后达到合格标准,工种之间办理了交接手续。
4.2 按图示尺寸弹好窗中线,并弹好+50㎝水平线,校正门窗洞口位置尺寸及标高是否符合设计图纸要求,如有问题应提前剔凿处理。
4.3检查门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合,若有问题应提前处理,并将预留孔洞内的杂物清理干净。
4.4门窗的拆包检查,将窗框周围的包扎布拆去,按图纸要求核对型号,检查外观质量和表面的平整度,如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时,应找有关人员协商解决,经修整鉴定合格后才可安装。
4.5认真检查门窗的保护膜的完整,如有破损的,应补粘后再安装。
5、操作工艺5.1 工艺流程→→→→→→→→→→5.2 弹线找规矩:在最高层找出门窗口边线,用大线坠交将门窗口边线下引,并在每层门窗口处划线标记,对个别不直的口边应剔凿处理。

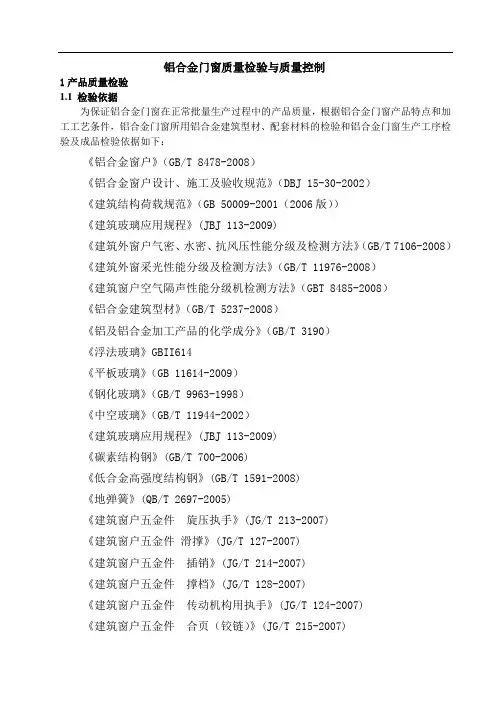

铝合金门窗质量检验与质量控制1产品质量检验1.1 检验依据为保证铝合金门窗在正常批量生产过程中的产品质量,根据铝合金门窗产品特点和加工工艺条件,铝合金门窗所用铝合金建筑型材、配套材料的检验和铝合金门窗生产工序检验及成品检验依据如下:《铝合金窗户》(GB/T 8478-2008)《铝合金窗户设计、施工及验收规范》(DBJ 15-30-2002)《建筑结构荷载规范》(GB 50009-2001(2006版))《建筑玻璃应用规程》(JBJ 113-2009)《建筑外窗户气密、水密、抗风压性能分级及检测方法》(GB/T 7106-2008)《建筑外窗采光性能分级及检测方法》(GB/T 11976-2008)《建筑窗户空气隔声性能分级机检测方法》(GBT 8485-2008)《铝合金建筑型材》(GB/T 5237-2008)《铝及铝合金加工产品的化学成分》(GB/T 3190)《浮法玻璃》GBII614《平板玻璃》(GB 11614-2009)《钢化玻璃》(GB/T 9963-1998)《中空玻璃》(GB/T 11944-2002)《建筑玻璃应用规程》(JBJ 113-2009)《碳素结构钢》(GB/T 700-2006)《低合金高强度结构钢》(GB/T 1591-2008)《地弹簧》(QB/T 2697-2005)《建筑窗户五金件旋压执手》(JG/T 213-2007)《建筑窗户五金件滑撑》(JG/T 127-2007)《建筑窗户五金件插销》(JG/T 214-2007)《建筑窗户五金件撑档》(JG/T 128-2007)《建筑窗户五金件传动机构用执手》(JG/T 124-2007)《建筑窗户五金件合页(铰链)》(JG/T 215-2007)《建筑窗户五金件传动锁闭器》(JG/T 216-2007)《建筑窗户五金件滑轮》(JG/T 219-2007)《铝合金窗户拉手》(QB/T 3889-1999)《铝合金窗锁》(QB/T 3890-1999)《硅酮建筑密封胶》(GB/T 14683-2003)《聚硫建筑密封胶》(JC/T 483-2006)《建筑窗用弹性密封胶》(JC/T 485-2007)《建筑窗户用密封胶条》(JC/T 187-2006)《建筑窗户密封毛条技术条件》(JC/T 635-1996)1.2组批与抽样1.组批a. 铝合金窗组装前,同一类型的同一加工安装要素的零部件定义为一批;同一批购入的同一品种、同一规格的外购零件为一批。
