郑州轻工业学院——化工原理课程设计说明书课题：甲醇和水的分离学院：材料与化学工程学院班级：姓名：学号：指导老师：目录第一章流程确定和说明 (2)1.1.加料方式 (2)1.2.进料状况 (2)1.3.塔型的选择 (2)1.4.塔顶的冷凝方式 (2)1.5.回流方式 (3)1.6.加热方式 (3)第二章板式精馏塔的工艺计算 (3)2.1物料衡算 (3)2.3 塔板数的确定及实际塔板数的求取 (5)2.3.1理论板数的计算 (5)2.3.2求塔的气液相负荷 (5)2.3.3温度组成图与液体平均粘度的计算 (6)2.3.4 实际板数 (7)2.3.5试差法求塔顶、塔底、进料板温度 (7)第三章精馏塔的工艺条件及物性参数的计算 (9)3.1 平均分子量的确定 (9)3.2平均密度的确定 (10)3.3. 液体平均比表面积张力的计算 (11)第四章精馏塔的工艺尺寸计算 (12)4.1气液相体积流率 (12)4.1.1 精馏段气液相体积流率： (12)4.1.2提馏段的气液相体积流率： (13)第五章塔板主要工艺尺寸的计算 (14)5.1 溢流装置的计算 (14)5.1.1 堰长 (14)5.1.2溢流堰高度： (15)5.1.3弓形降液管宽度 (15)5.1.4 降液管底隙高度 (16)5.1.5 塔板位置及浮阀数目与排列 (16)第六章板式塔得结构与附属设备 (24)6.1附件的计算 (24)6.1.1接管 (24)6.1.2 冷凝器 (27)6.1.3再沸器 (28)第七章参考书录 (28)第八章设计心得体会 (29)第一章流程确定和说明1.1.加料方式加料方式有两种：高位槽加料和泵直接加料。
采用高位槽加料，通过控制液位高度，可以得到稳定的流速和流量，通过重力加料，可以节省一笔动力费用，但由于多了高位槽，建设费用相应增加；采用泵加料，受泵的影响，流量不太稳定，流速不太稳定，流速不太稳定，从而影响了传质效率，但结构简单，安装方便。
目录摘要 (3)Abstract (3)引言 (1)第1章设计条件与任务 (2)1.1设计条件 (2)1.2设计任务 (2)第2章设计方案的确定 (3)2.1操作压力 (3)2.2进料方式 (3)2.3加热方式 (3)2.4热能的利用 (3)第3章精馏塔的工艺设计 (5)3.1全塔物料衡算 (5)3.1.1原料液、塔顶及塔底产品的摩尔分数 (5)3.1.2原料液、塔顶及塔底产品的平均摩尔质量 (5)3.1.3物料衡算进料处理量 (5)3.1.4物料衡算 (5)3.2实际回流比 (6)3.2.1最小回流比及实际回流比确定 (6)3.2.2操作线方程 (7)3.2.3汽、液相热负荷计算 (7)3.3理论塔板数确定 (7)3.4实际塔板数确定 (7)3.5精馏塔的工艺条件及有关物性数据计算 (8)3.5.1操作压力计算 (8)3.5.2操作温度计算 (8)3.5.3平均摩尔质量计算 (8)3.5.4平均密度计算 (9)3.5.5液体平均表面张力计算 (10)3.6精馏塔的塔体工艺尺寸计算 (11)3.6.1塔径计算 (11)3.6.2精馏塔有效高度计算 (13)第4章塔板工艺尺寸的计算 (14)4.1精馏段塔板工艺尺寸的计算 (14)4.1.1溢流装置计算 (14)4.1.2塔板设计 (15)4.2提馏段塔板工艺尺寸设计 (15)4.2.1溢流装置计算 (15)4.2.2塔板设计 (16)4.3塔板的流体力学性能的验算 (16)4.3.1精馏段 (16)4.3.2提馏段 (18)4.4板塔的负荷性能图 (19)4.4.1精馏段 (19)4.4.2提馏段 (21)第5章板式塔的结构 (23)5.1塔体结构 (23)5.1.1塔顶空间 (23)5.1.2塔底空间 (23)5.1.3人孔 (23)5.1.4塔高 (23)5.2塔板结构 (24)第6章附属设备 (24)6.1冷凝器 (24)6.2原料预热器 (24)第7章接管尺寸的确定 (26)7.1蒸汽接管 (26)7.1.1塔顶蒸汽出料管 (26)7.1.2塔釜进气管 (26)7.2液流管 (26)7.2.1进料管 (26)7.2.2回流管 (26)7.2.3塔釜出料管 (26)第8章附属高度确定 (28)8.1筒体 (28)8.2封头 (28)8.3塔顶空间 (28)8.4塔底空间 (28)8.5人孔 (28)8.6支座 (28)8.7塔总体高度 (28)第9章设计结果汇总 (30)设计小结与体会 (32)参考文献 (33)摘要课程设计不同于平时的作业，在设计中需要我们自己做出决策，即自己确定方案、选择流程、查取资料、进行过程和设备计算，并要求自己的选择作出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。

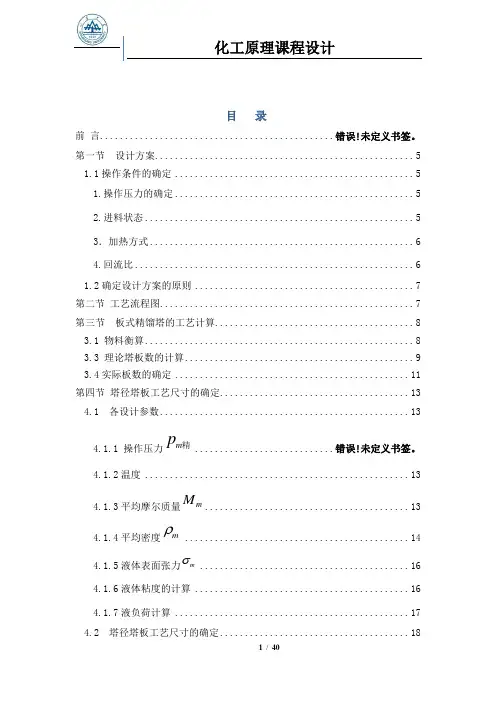

目 录前 言............................................... 错误!未定义书签。
第一节 设计方案.................................................... 5 1.1操作条件的确定 ................................................ 5 1.操作压力的确定 ................................................ 5 2.进料状态 ...................................................... 5 3．加热方式 ..................................................... 6 4.回流比 ........................................................ 6 1.2确定设计方案的原则 ............................................ 7 第二节 工艺流程图................................................... 7 第三节 板式精馏塔的工艺计算........................................ 8 3.1 物料衡算 ...................................................... 8 3.3 理论塔板数的计算 .............................................. 9 3.4实际板数的确定 ............................................... 11 第四节 塔径塔板工艺尺寸的确定...................................... 13 4.1 各设计参数 .. (13)4.1.1 操作压力精m p ............................ 错误!未定义书签。
甲醇-水分离过程板式精馏塔的设计1.设计方案的确定本设计任务为分离甲醇和水混合物。
对于二元混合物的分离，应采用连续精馏流程。
设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。
塔顶上升蒸气采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷凝冷却后送至储罐。
该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的1.8倍。
塔釜采用间接蒸汽加热①。
2.精馏塔的物料衡算2.1.原料液及塔顶、塔顶产品的摩尔分率甲醇的摩尔质量M A=32.04kg/kmol水的摩尔质量M B=18.02 kg/kmolx F=0.46/32.040.324 0.46/32.040.54/18.02=+x D=0.95/32.040.914 0.95/32.040.05/18.02=+x W=0.03/32.040.0171 0.03/32.040.97/18.02=+2.2.原料液及塔顶、塔底产品的平均摩尔质量M F=0.324*32.04(10.324)*18.0222.56+-=kg/kmol M D=0.914*32.04(10.914)*18.0230.83-=kg/kmol M W=0.0171*32.04(10.0171)*18.0218.26+-=kg/kmol 2.3.物料衡算原料处理量F=30000*1000184.724*300*22.56=kmol/h总物料衡算184.7=D+W甲醇物料衡算184.7*0.324=0.914D+0.0171W 联立解得D=63.21 kmol/hW=121.49 kmol/h3.塔板数的确定3.1.理论塔板层数N T的求取3.1.1.由手册查的甲醇-水物系的气液平衡数据温度饱和蒸汽压（甲醇）kPa 饱和蒸汽压（水）kPa 64.5 101.3 25.00370 125.1458 31.15775 150.8157 38.54480 180.667 47.34385 215.19957.80890 254.946970.09595 300.48384.513100 352.4169101.3由上数据可绘出x-y图和t-x(y)图。

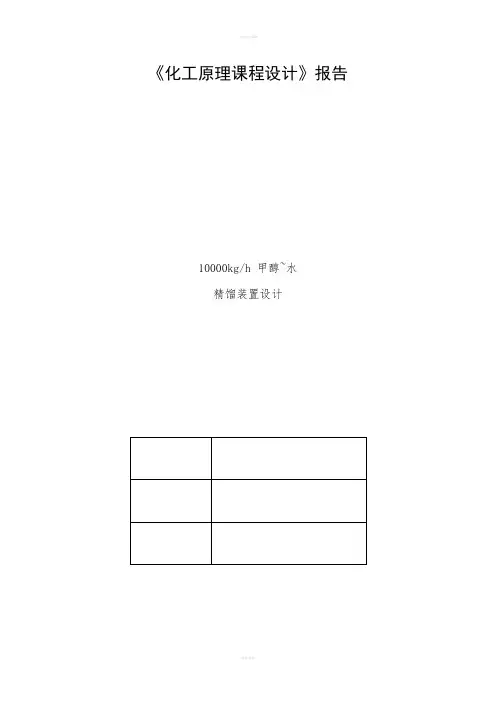

《化工原理课程设计》报告10000kg/h 甲醇~水精馏装置设计一、概述 (3)1.1 设计依据 (3)1.2 技术来源 (3)1.3 设计任务及要求 (3)二、计算过程 (4)1 设计方案及设计工艺的确定 (4)1.1 设计方案 (4)1.2.设计工艺的确定 (4)1.3、工艺流程简介 (4)2. 塔型选择 (5)3. 操作条件的确定 (5)3.1 操作压力 (5)3.2 进料状态 (5)3.3加热方式的确定 (6)3.4 热能利用 (6)4. 有关的工艺计算 (6)4.1精馏塔的物料衡算 (9)4.1.1 原料液及塔顶、塔底产品的摩尔分率 (9)4.1．2 原料液及塔顶、塔底产品的平均摩尔质量 (10)4.1.3物料衡算 (10)4.2 塔板数的确定 (10)4.2.1 理论板层数NT的求取 (10)4.2.3 热量衡算 (12)4.3 精馏塔的工艺条件及有关物性数据的计算 (14)4.3.1 操作压力的计算 (14)4.3.2 操作温度的计算 (14)4.3.3 平均摩尔质量的计算 (15)4.3.4 平均密度的计算 (15)4.3.5 液相平均表面张力的计算 (16)4.3.6 液体平均粘度的计算 (17)4.4 精馏塔的塔底工艺尺寸计算 (18)4.4.1塔径的计算 (18)4.4.2 精馏塔有效高度的计 (19)4.5 塔板主要工艺尺寸的计算 (19)4.5.1溢流装置的计算 (19)4.5.2 塔板布置 (21)4.6 筛板的流体力学验算 (24)4.6.1 塔板压降 (24)4.6.2 液面落差 (25)4.6.3 液沫夹带 (26)4.6.4 漏液 (26)4.6.5 液泛 (27)4.7 塔板负荷性能图 (27)4.7.1、液漏线 (27)4.7.2、液沫夹带线 (28)4.7.3、液相负荷下限线 (29)4.7.4、液相负荷上限线 (29)4.7.5、液泛线 (29)5.热量衡算 (32)5.1塔顶换热器的热量衡算 (33)5.2塔底的热量计算 (33)5.3、热泵的选型 (36)5.4、塔底料液和热蒸气预热进料液 (36)5.5、水蒸汽加热进料液 (37)三、辅助设备的计算及选型 (38)（一）、管径的选择 (38)1、加料管的管径 (38)2、塔顶蒸汽管的管径 (38)3、回流管管径 (38)4、料液排出管径 (39)（二）、泵的选型 (39)1、原料液进入精馏塔时的泵的选型 (39)2、塔顶液体回流所用泵的型号 (39)(三)、储罐选择 (40)1、原料储槽 (40)2、塔底产品储槽 (40)3、塔顶产品储槽 (40)四、费用的计算 (41)（一）设备费用的计算 (41)1、换热器费用的计算 (41)2、精馏塔的费用计算 (42)泵的费用 (42)储槽费用 (42)输送管道费用 (43)分液槽费用 (44)（二）操作费用的计算 (44)1、热蒸汽的费用 (44)2、冷却水的费用 (44)3、泵所用的电费 (44)4、总费用 (44)参考文献 (45)主要符号说明 (46)对本设计的评述 (49)一、概述塔设备是最常采用的精馏装置，无论是填料塔还是板式塔都在化工生产过程中得到了广泛的应用，在此我们作板式塔的设计以熟悉单元操作设备的设计流程和应注意的事项是非常必要的。

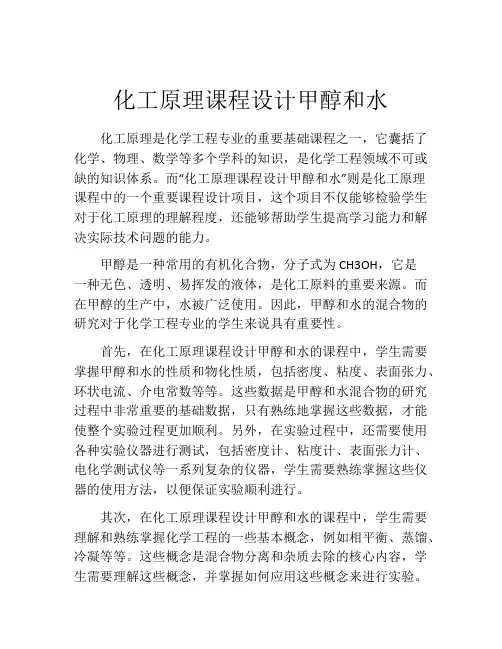

化工原理课程设计甲醇和水化工原理是化学工程专业的重要基础课程之一，它囊括了化学、物理、数学等多个学科的知识，是化学工程领域不可或缺的知识体系。
而“化工原理课程设计甲醇和水”则是化工原理课程中的一个重要课程设计项目，这个项目不仅能够检验学生对于化工原理的理解程度，还能够帮助学生提高学习能力和解决实际技术问题的能力。
甲醇是一种常用的有机化合物，分子式为CH3OH，它是一种无色、透明、易挥发的液体，是化工原料的重要来源。
而在甲醇的生产中，水被广泛使用。
因此，甲醇和水的混合物的研究对于化学工程专业的学生来说具有重要性。
首先，在化工原理课程设计甲醇和水的课程中，学生需要掌握甲醇和水的性质和物化性质，包括密度、粘度、表面张力、环状电流、介电常数等等。
这些数据是甲醇和水混合物的研究过程中非常重要的基础数据，只有熟练地掌握这些数据，才能使整个实验过程更加顺利。
另外，在实验过程中，还需要使用各种实验仪器进行测试，包括密度计、粘度计、表面张力计、电化学测试仪等一系列复杂的仪器，学生需要熟练掌握这些仪器的使用方法，以便保证实验顺利进行。
其次，在化工原理课程设计甲醇和水的课程中，学生需要理解和熟练掌握化学工程的一些基本概念，例如相平衡、蒸馏、冷凝等等。
这些概念是混合物分离和杂质去除的核心内容，学生需要理解这些概念，并掌握如何应用这些概念来进行实验。
最后，在化工原理课程设计甲醇和水的课程中，学生需要独立完成一些实际工程问题的解决。
例如如何在甲醇和水混合物中分离甲醇和水，如何去除其中的杂质，如何确定混合物的浓度等等。
这些问题既要考虑理论，也要考虑实际生产中的需求，学生需要灵活应用所学的知识来解决这些问题。
总之，化工原理课程设计甲醇和水是化学工程专业的一门重要课程，它帮助学生掌握了混合物的物化性质，提高了学生的实验能力和解决实际问题的能力，为学生未来的工作赢得了更多的机会。
沈阳化工大学化工原理课程设计说明书专业: 制药工程班级：制药1102学号：设计时间：2014.5.20----2014.6.20成绩：化工原理课程设计任务书设计题目：分离甲醇-水混合液的填料精馏塔二原始数据及条件生产能力：年生产量甲醇1万吨（年开工300天）原料：甲醇含量为30%（质量百分数，下同）的常温液体分离要求：塔顶甲醇含量不低于95%，塔底甲醇含量不高于0.3%。
建厂地区：沈阳三设计要求（一）.一份精馏塔设计说明书，主要内容要求：（1）.前言（2）.流程确定和说明（3）.生产条件确定和说明（4）.精馏塔设计计算（5）.主要附属设备及附件选型计算（6）.设计结果列表（7）.设计结果的自我总结与评价（8）.注明参考和试用的设计资料（9）.结束语（二）．绘制一份带控制点工艺流程图。
（三）．制一份精馏塔设备条件图四．设计日期：2013年5月20日至6月20日前言精馏塔分为板式塔和填料塔两大类。
填料塔又分为散堆填料和规整填料两种。
板式塔虽然结构较简单，适应性强，宜于放大，在空分设备中被广泛采用。
但是，随着气液传热、传质技术的发展，对高效规整填料的研究，一些效率高、压降小、持液量小的规整填料的开发，在近十多年内，有逐步替代筛板塔的趋势。
实际生产中，在精馏柱及精馏塔中精馏时，上述部分气化和部分冷凝是同时进行的。
对理想液态混合物精馏时，最后得到的馏液(气相冷却而成)是沸点低的B物质，而残液是沸点高的A物质，精馏是多次简单蒸馏的组合。
精馏塔底部是加热区，温度最高；塔顶温度最低。
精馏结果，塔顶冷凝收集的是纯低沸点组分，纯高沸点组分则留在塔底。
精馏塔的优点：归纳起来，规整填料塔与板式塔相比，有以下优点：1)压降非常小。
气相在填料中的液相膜表面进行对流传热、传质，不存在塔板上清液层及筛孔的阻力。
在正常情况下，规整填料的阻力只有相应筛板塔阻力的1/5～1/6；2)热、质交换充分，分离效率高，使产品的提取率提高；3)操作弹性大，不产生液泛或漏液，所以负荷调节范围大，适应性强。
XX大学化学工程学院化工原理课程设计——分离甲醇—水混合液的浮阀精馏塔设计者: 贺水流学号：1043082025班级：过控一班：： 286409969qq..指导教师：夏素兰设计时间：2013.1.5—2013.2.20XX大学化学工程学院Sichuan Institute of Chemical Technology一、设计任务设计题目：分离甲醇—水混合液的浮阀精馏塔原料液：组成：甲醇45% 水55%处理量：4000kg/h温度：30˚C馏出液：组成：甲醇99.5%残液：组成：甲醇1.5%（均为质量百分数）操作压力：常压连续操作二、背景介绍1 . 精馏原理精馏过程的基础是混合液组分间挥发度的差异，而塔内的气、液“回流”则是沿塔高不断进行气、液传质实现精馏的必要条件。
沿塔流动的气、液相每经过一块塔板都将发生一次气相的部分冷凝和液相的部分气化，气、液相组成随之发生一次改变，使气相中轻组分得到一次增浓，液相中重组分得到一次增浓。
其结果最终可在塔顶得到轻组分含量很高的蒸气相（馏出液）产品，而在塔底得到重组分含量很高的釜液产品，从而实现混合液体的高纯度分离。
利用混合物中各组分挥发能力的差异，通过液相和气相的回流，使气、液两相逆向多级接触，在热能驱动和相平衡关系的约束下，使得易挥发组分（轻组分）不断从液相往气相中转移，而难挥发组分却由气相向液相中迁移，使混合物得到不断分离，称该过程为精馏。
该过程中，传热、传质过程同时进行，属传质过程控制。
其精馏塔如图3-1所示。
原料从塔中部适当位置进塔，将塔分为两段，上段为精馏段，不含进料，下段含进料板为提留段，冷凝器从塔顶提供液相回流，再沸器从塔底提供气相回流。
气、液相回流是精馏重要特点。
2 . 板式塔作用原理板式塔是在圆柱形壳体内按一定间距水平设置若干层塔板，液体靠重力作用自上而下流经各层板后从塔底排出，各层塔板上保持有一定厚度的流动液层；气体则在压强差的推动力下，自塔底向上依次穿过各塔板上的液层上升至塔顶排出。
甲醇--水分离填料精馏课程设计课程名称：化工原理课程设计设计题目：甲醇-水分离过程填料精馏塔设计院系：化学工程学院学生姓名：张雪晗学号：0121020390229专业班级：化工1002班指导教师：史彬2013 年01 月12 日甲醇-水分离过程填料精馏塔设计目录前言 (3)1设计方案的确定 (3)2精馏塔的物料衡算 (4)2.1原料液及塔顶、塔底产品的摩尔分率 (4)2.2 原料液及塔顶、塔底产品的平均摩尔质量 (5)2.3物料衡算 (5)3塔板数的确定 (5)3.1解析法求理论板层数 (6)3.2全塔效率E (7)3.3实际塔板数的求取 (9)4 精馏塔的工艺条件及物性数据的计算 (9)4.1工艺条件 (9)4.2平均摩尔质量 (9)4.3平均密度计算 (10)4.4液体平均表面张力计算 (11)4.5液体平均粘度计算 (12)5精馏塔的塔体工艺尺寸计算 (12)5.1 塔径的计算 (12)5.2填料层高度计算 (14)6填料层压降计算 (14)7附属设备及主要附件的选型计算 (14)7.1，塔顶出料口管径的计算 (14)7.2,回流管径的计算 (15)7.3, 进料口的管径的计算 (15)7.4塔釜出料口的管径的计算 (15)7.5筒体厚度 (15)7.6 封头 (17)7.7冷凝器 (17)7.8加热器 (17)8小结 (17)9全章主要符号说明 (19)前言填料塔操作时，液体自塔上部进入，通过液体分布装置均匀淋洒于填料层上，继而沿填料表面缓慢下流。
气体自塔下部进入，穿过栅板沿着填料间隙上升。
这样,气液两相沿着塔高在填料表面与填料自由空间连续逆流接触，进行传质和传热。
甲醇-水属于难分离物系，选用填料精馏塔的分离效率较高，容易满足生产要求。
1设计方案的确定本设计任务为。
分离甲醇-水混合物，对于二元混合物的分离，一般采用连续精馏流程。
精馏是分离液体混合物最常用的一种操作，它通过汽、液两相的直接接触，利用组分挥发度的不同，使易挥发组分由液相向汽相传递，难挥发组分由汽相向液相传递，是汽、液两相之间的传质过程。

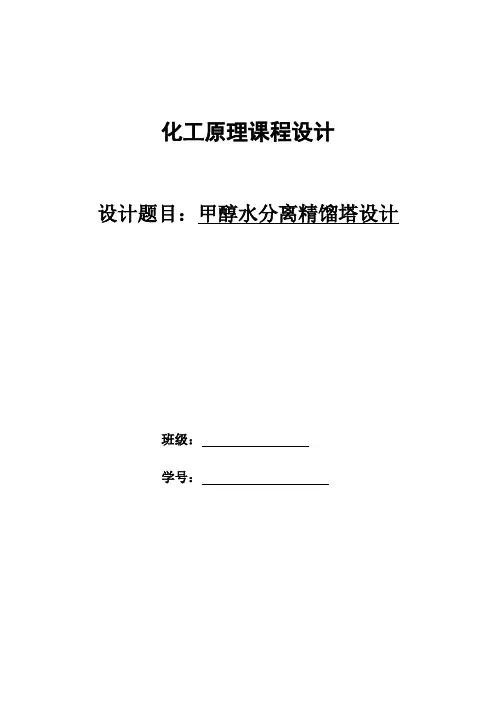

化工原理课程设计设计题目：甲醇水分离精馏塔设计班级：学号：甲醇-水分离过程精馏塔的设计(一)设计题目甲醇-水分离过程精馏塔的设计（二）操作条件在抗生素类药物生产过程中，需要用甲醇溶媒洗涤晶体，洗涤过滤后产生废甲醇溶媒，另含有少量的药物固体微粒。
为使废甲醇溶媒重复利用，拟建立一套板式精馏塔，以对废甲醇溶媒进行精馏。
设计要求及条件如下：1．处理量：（23000+80×1）吨/年2. 料液组成（质量分数）：含甲醇45%、水55%3. 塔顶产品组成（质量分数）：含水量≤0.3%4. 塔底沸水中甲醇含量（质量分数）：≤0.5%5．操作压力：常压6．进料热状态：泡点进料7．回流比：2R min8．塔底加热蒸气压力0.3Mpa（表压）（三）塔板类型浮阀塔（四）工作日每年工作日为330天7920小时，每天24小时连续运行（五）设计内容1、设计说明书的内容1)设计方案的确定及流程说明2) 精馏塔的物料衡算；3) 塔板数的确定；4) 精馏塔的工艺条件及有关物性数据的计算；5) 精馏塔的塔体工艺尺寸计算；6) 塔板主要工艺尺寸的计算；7) 塔板的流体力学验算；8) 塔板负荷性能图；9) 设计结果一览表；10) 板式塔的结构计算；11) 附属设备的计算机选型；12) 对设计过程的评述和有关问题的讨论。
2、设计图纸要求：1) 绘制生产工艺流程图（A3号图纸）；2) 绘制精馏塔的工艺图（A3号图纸）；3) 绘制塔板构造图（A3号图纸）。
目录1 设计方案的确定说明书及工艺流程草图 ............................................................................... 1 2精馏塔的物料衡算 ................................................................................................................... 1 2.1 原料液及塔顶和塔底的摩尔分率 ............................................................................... 1 2.2 原料液及塔顶和塔底产品的平均摩尔质量 ............................................................... 1 2.3 物料衡算 ....................................................................................................................... 2 3塔板数的确定........................................................................................................................... 2 3.1理论板层数T N 的求取 (2)3.1.1 相对挥发度的求取 ........................................................................................... 2 3.1.2 求最小回流比及操作回流比 ........................................................................... 2 3.1.3 求精馏塔的气、液相负荷 ............................................................................... 3 3.1.4 求操作线方程 ................................................................................................... 3 3.1.5 采用逐板法求理论板层数 ............................................................................... 4 3.2 实际板层数的求取 . (4)3.2.1 液相的平均粘度 ............................................................................................... 4 3.2.2 全塔相对挥发度 ............................................................................................... 5 3.2.3 全塔效率E T 和实际塔板数 ............................................................................ 5 4精馏塔的工艺条件及有关物性数据的计算 ........................................................................... 5 4.1 操作压力的计算 ........................................................................................................... 5 4.2 操作温度计算 ............................................................................................................... 5 4.3 平均摩尔质量计算 ....................................................................................................... 5 4.4 平均密度计算 (6)4.4.1 气相平均密度计算 ........................................................................................... 6 4.4.2 液相平均密度计算 ........................................................................................... 6 4.5 液体平均表面张力的计算 ........................................................................................... 7 4.6 液体平均粘度 ............................................................................................................... 8 5精馏塔的塔体工艺尺寸计算 ................................................................................................... 8 5.1 塔径的计算 ................................................................................................................... 8 5.2 精馏塔有效高度的计算 ............................................................................................... 9 6塔板主要工艺尺寸的计算 ....................................................................................................... 9 6.1 溢流装置计算 (9)6.1.1 堰长W l .............................................................................................................. 9 6.1.2 溢流堰高度W h ................................................................................................. 9 6.1.3 弓形降液管宽度d W 和截面积f A ................................................................ 10 6.1.4 降液管底隙高度0h . (10)6.2塔板布置及浮阀数目与排列 (10)6.3 浮阀塔的型号选取.................................................................... 错误！未定义书签。
