EMC基本知识..

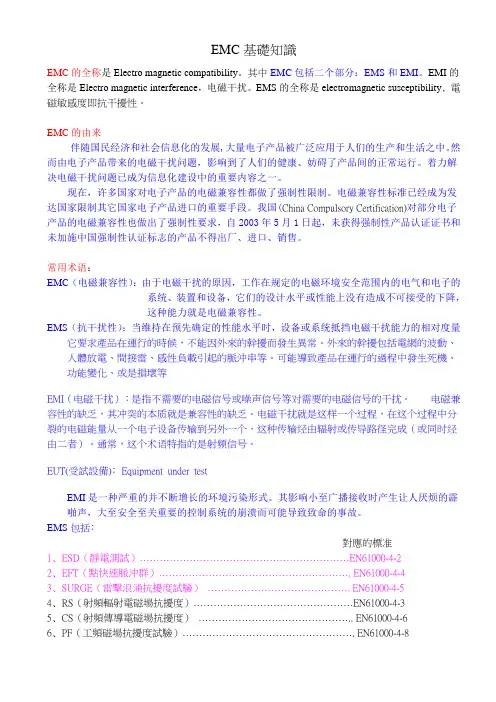

EMC基礎知識EMC的全称是Electro magnetic compatibility。

其中EMC包括二个部分：EMS和EMI。

EMI的全称是Electro magnetic interference，电磁干扰。

EMS的全称是electromagnetic susceptibility﹐電磁敏感度即抗干擾性。

EMC的由来伴随国民经济和社会信息化的发展,大量电子产品被广泛应用于人们的生产和生活之中。

然而由电子产品带来的电磁干扰问题，影响到了人们的健康、妨碍了产品间的正常运行。

着力解决电磁干扰问题已成为信息化建设中的重要内容之一。

现在，许多国家对电子产品的电磁兼容性都做了强制性限制。

电磁兼容性标准已经成为发达国家限制其它国家电子产品进口的重要手段。

我国(China Compulsory Certification)对部分电子产品的电磁兼容性也做出了强制性要求，自2003年5月1日起，未获得强制性产品认证证书和未加施中国强制性认证标志的产品不得出厂、进口、销售。

常用术语：EMC（电磁兼容性）：由于电磁干扰的原因，工作在规定的电磁环境安全范围内的电气和电子的系统、装置和设备，它们的设计水平或性能上没有造成不可接受的下降，这种能力就是电磁兼容性。

EMS（抗干扰性）：当维持在预先确定的性能水平时，设备或系统抵挡电磁干扰能力的相对度量它要求產品在運行的時候，不能因外來的幹擾而發生異常。

外來的幹擾包括電網的波動、人體放電、間接雷、感性負載引起的脈沖串等。

可能導致產品在運行的過程中發生死機、功能變化、或是損壞等EMI（电磁干扰）：是指不需要的电磁信号或噪声信号等对需要的电磁信号的干扰。

电磁兼容性的缺乏，其冲突的本质就是兼容性的缺乏。

电磁干扰就是这样一个过程，在这个过程中分裂的电磁能量从一个电子设备传输到另外一个，这种传输经由辐射或传导路径完成（或同时经由二者）。

通常，这个术语特指的是射频信号。

EUT(受試設備)﹕Equipment under testEMI是一种严重的并不断增长的环境污染形式。

EMC基础知识分享目录1、 EMC基本概念2、EMC标准化组织3、 EMC标准介绍4、EMI测试项目介绍E M C基本概念电磁兼容性EMC(Electro Magnetic Compatibility)的定义是指：设备或系统在所处的电磁环境中能符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

其中EMC包含EMI（电磁干扰度）和EMS（电磁抗干扰度）两个部分，EMI是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；EMS是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

因此，根据定义。

E M C标准化组织IEC:国际电工委员会，成立于1906年，它是世界上成立最早的国际性电工标准化机构，负责有关电气工程和电子工程领域中的国际标准化工作。

CISPR:国际无线电干扰特别委员会，负责>9KHz所有类型电器的EMI无线电信号保护测试标准规范的编写。

TC77:第77技术委员会，整个频率范围内的抗扰度，低频范围内（<9KHz）的发射，以及CISPR不涉及的骚扰现象；负责制定基本文件即IEC61000系列标准。

其中IEC61000-4系列标准是目前国际上比较完整和系统的抗扰度基础标准。

CENELEL:欧洲电工标准化委员会，制定统一的欧洲电工标准(EN标准)，实行电工产品的合格认证制度。

SAC: 中国国家标准化管理委员会，制定我国的标准化制度E M C标准介绍电磁兼容标准分为基础标准、通用标准、产品类标准。

1、基础标准：描述了EMC现象、规定了EMC测试方法、设备，定义了等级和性能判据。

基础标准不涉及具体产品。

2、产品类标准：针对某种产品系列的EMC测试标准。

往往引用基础标准，但根据产品的特殊性提出更详细的规定。

3、通用标准：按照设备使用环境划分的，当产品没有特定的产品类标准可以遵循时，使用通用标准来进行EMC测试。

EM C 常用标准对照表E M I测试项目介绍1、EMI测试设备的分组和分类2、传导骚扰（CE）①测试简介：传导干扰是用来衡量电子产品在运行过程中对整个电网发送电子干扰信号大小的一个概念。

emc相关知识EMC（Electromagnetic Compatibility）即电磁兼容性，是指一种设备在其电磁环境中正常工作并与其他设备不产生干扰的能力。

在现代社会中，电子设备的普及和使用十分广泛，因此确保设备之间能够良好地互操作，而不会相互干扰或受到外界电磁干扰变得非常重要。

以下是一些与EMC相关的知识。

1. 电磁辐射和电磁干扰：电子设备在工作时会产生电磁辐射，这种辐射可能会干扰其他设备的正常工作。

同样，设备也可能受到来自其他设备的电磁干扰。

EMC的目标是通过控制电磁辐射和抗干扰能力，确保设备能够在电磁环境中稳定运行。

2. 定义EMC标准和规范：为了实现EMC，制定了一系列的标准和规范，例如国际电工委员会（IEC）的IEC 61000系列标准和美国联邦通信委员会（FCC）的Part 15规则。

这些标准和规范规定了设备在电磁兼容性方面的要求和测试方法，以确保它们在市场销售和使用时符合EMC要求。

3. EMC测试：在开发和生产阶段，设备需要经过EMC测试以验证其符合相关的标准和规范。

这些测试包括电磁辐射测试（Radiated Emissions Test）、电磁干扰测试（Conducted Emissions Test）、电磁抗扰度测试（Immunity Test）等。

这些测试通常在专门的EMC实验室中进行，使用特定的设备和方法进行测试，并记录和评估设备的电磁兼容性。

4. EMC设计原则：为了提高设备的EMC性能，设计人员可以采用一些EMC设计原则。

例如，减少电磁辐射可以通过使用屏蔽材料、优化PCB布局、合理布线和接地等方法来实现。

此外，还可以采用滤波器、抑制器和隔离器等组件来降低电磁干扰和增强抗干扰能力。

5. EMC管理：EMC管理涉及到整个设备的生命周期，包括开发、制造、安装、使用和维护等。

通过建立和执行EMC管理计划，可以确保设备在各个阶段都能够符合EMC要求。

例如，开发过程中可以进行EMC设计审核和测试，制造过程中可以进行EMC监控和质量控制，安装使用过程中可以进行EMC要求培训和指导，维护过程中可以进行EMC故障排除和修复等。

EMC基础知识目录课程说明 (1)课程介绍 (1)培训目标 (1)参考资料 (1)1序论 (2)1.1电磁兼容概述 (2)1.2电磁兼容性的基本概念 (2)1.2.1电磁骚扰与电磁干扰 (2)1.2.2电磁兼容性(EMC-Electromagnetic Compatibility） (2)1.2.3电磁兼容常用名词术语 (3)1.3电磁干扰 (3)1.3.1电磁干扰三要素 (3)1.3.2电磁兼容研究的主要内容 (4)1.4基本的电磁兼容控制技术 (4)1.5电磁兼容标准 (4)1.5.1电磁兼容标准的制订 (4)1.5.2EMC标准拟订的理论基础 (5)1.5.3电磁兼容标准的分类 (6)1.5.4产品的电磁兼容标准遵循原则 (7)1.6电磁兼容测试技术简介 (7)1.6.1概述 (7)1.6.2EMC测试项目 (7)1.6.3电磁发射 (7)1.6.4抗扰性EMS (7)1.7EMC测试结果的评价 (8)1.8产品EMC设计的重要性 (8)1.9产品的认证 (9)小结： (9)思考题： (9)2EMC基础理论 (10)2.1电磁骚扰的耦合机理 (10)2.1.1引言 (10)2.1.2电磁骚扰的常用单位 (10)2.1.3传导干扰 (11)2.1.4辐射干扰 (12)2.2电磁干扰的模式 (13)2.2.1共模干扰与差模干扰 (13)2.2.2PCB的辐射与线缆的辐射 (14)2.3电磁屏蔽理论 (15)2.3.1屏蔽效能的感念 (15)2.3.2屏蔽体上孔缝的影响 (16)2.4电缆的屏蔽设计 (16)2.5接地设计 (17)2.5.1接地的概念 (17)2.5.2接地的种类 (17)2.6滤波设计 (18)2.6.1滤波电路的基本概念 (18)2.6.2电源EMI滤波器 (18)小结： (18)思考题： (18)3系统安装和维护 (19)3.1系统安装的EMC要求 (19)3.1.1概述 (19)3.1.2系统环境要求 (19)3.1.3防整机安装 (19)3.1.4电缆布线要求 (20)3.2系统维护 (21)3.2.1防静电要求 (21)3.2.2系统检视 (22)3.2.3系统干扰问题的处理 (22)小结： (22)思考题： (22)课程说明课程介绍本课程分三个章节，分别从概念，基本理论和系统方面简单介绍了EMC的基本概念、标准、测试内容，产品认证和电磁兼容的基本理论，最后介绍了系统安装和维护中的EMC问题。

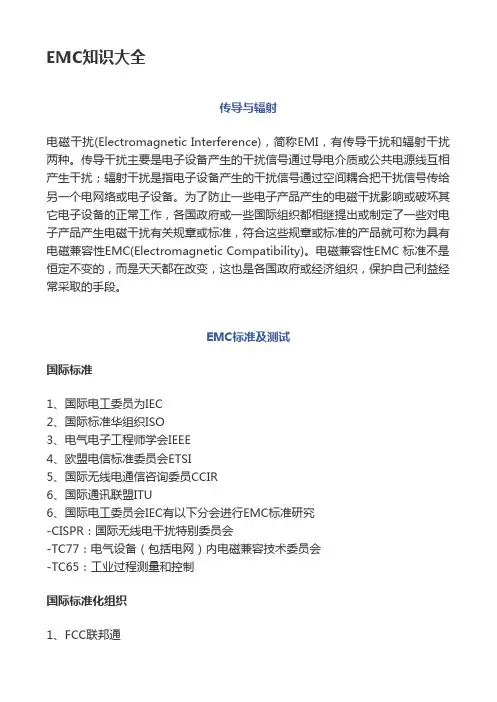

EMC知识大全传导与辐射电磁干扰(Electromagnetic Interference)，简称EMI，有传导干扰和辐射干扰两种。

传导干扰主要是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰；辐射干扰是指电子设备产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备。

为了防止一些电子产品产生的电磁干扰影响或破坏其它电子设备的正常工作，各国政府或一些国际组织都相继提出或制定了一些对电子产品产生电磁干扰有关规章或标准，符合这些规章或标准的产品就可称为具有电磁兼容性EMC(Electromagnetic Compatibility)。

电磁兼容性EMC 标准不是恒定不变的，而是天天都在改变，这也是各国政府或经济组织，保护自己利益经常采取的手段。

EMC标准及测试国际标准1、国际电工委员为IEC2、国际标准华组织ISO3、电气电子工程师学会IEEE4、欧盟电信标准委员会ETSI5、国际无线电通信咨询委员CCIR6、国际通讯联盟ITU6、国际电工委员会IEC有以下分会进行EMC标准研究-CISPR：国际无线电干扰特别委员会-TC77：电气设备（包括电网）内电磁兼容技术委员会-TC65：工业过程测量和控制国际标准化组织1、FCC联邦通2、VDE德国电气工程师协会3、VCCI日本民间干扰4、BS英国标准5、ABSI美国国家标准6、GOSTR俄罗斯政府标准7、GB、GB/T中国国家标准EMI测试1、辐射骚扰电磁场（RE）2、骚扰功率（DP）3、传导骚扰（CE）4、谐波电路（Harmonic）5、电压波动及闪烁（Flicker）6、瞬态骚扰电源（TDV）EMS测试1、辐射敏感度试验（RS）2、工频次次辐射敏感度试验（PMS）3、静电放电抗扰度（ESD）4、射频场感应的传导骚扰抗扰度测试（CS）5、电压暂降，短时中断和电压变化抗扰度测试（DIP）6、浪涌（冲击）抗扰度测试（SURGE）7、电快速瞬变脉冲群抗扰度测试（EFT/B）8、电力线感应/接触（Power induction/contact）EMC测试结果的评价A级：实验中技术性能指标正常B级：试验中性能暂时降低，功能不丧失，实验后能自行恢复C级：功能允许丧失，但能自恢复，或操作者干预后能恢复R级：除保护元件外，不允许出现因设备（元件）或软件损坏数据丢失而造成不能恢复的功能丧失或性能降低。

EMC_基础知识的介绍EMC的重要性：随着现代科技的发展，电子设备在我们的日常生活中扮演着越来越重要的角色。

而电子设备之间的互相影响和电磁干扰问题也成为了一个非常关键的问题。

一方面，电磁干扰可能会导致设备的异常工作、功能失效甚至是损坏；另一方面，设备对周围环境的电磁干扰也可能干扰到其他设备的正常工作。

因此，保证电子设备的电磁兼容性，对于维护设备正常工作、保障通信网络的稳定运行以及保护人类身体健康都至关重要。

EMC的基本概念：1.电磁兼容性（EMC）是指电子设备在同一电磁环境下相互协调共存，相互不干扰的能力。

2.电磁干扰（EMI）是指电子设备互相之间和与周围环境之间发生的电磁能量的传导、辐射和耦合等干扰现象。

3.电磁感应（EMF）是指电磁场对设备内部电子器件或电路的作用。

4.电磁辐射（EMR）是指电子设备产生的电磁波通过传播介质向外辐射。

5.电磁敏感性（EMS）是指设备对电磁干扰的敏感程度，即设备能否正常工作且不受干扰。

EMC的影响因素：1.设备本身的电磁辐射：电子设备本身会发出电磁辐射。

这些辐射源可以是设备内部的电源、逻辑电路、高速时钟、天线等。

2.设备与外部环境的电磁耦合：电子设备与周围环境之间会通过导线、电磁场耦合、电磁辐射等方式相互影响。

3.设备受到外部电磁干扰：外部电磁干扰可能来自其他设备、电力线、雷电等。

这些干扰可能通过电磁辐射、电磁感应、电磁耦合等方式影响设备的正常工作。

EMC的解决方法：1.设备设计中的EMC：在电子设备的设计阶段，可以采取一些措施来减小设备的电磁辐射和提高设备的抗干扰能力。

例如，减小信号线的长度、增加电磁屏蔽、降低电源线、时钟线和信号线等的串扰。

2.屏蔽与隔离：通过在设备内部或外围添加屏蔽材料和屏蔽结构，来减小设备的电磁辐射和避免干扰。

同时，对重要设备进行隔离，使其对外界的电磁干扰不敏感。

3.地线设计：合理设计设备的地线系统，包括单点接地、分布式接地、有效屏蔽等方法，可以有效降低电磁干扰和提高设备的抗干扰性能。

EMC基础必学知识点
1. 什么是EMC？ EMC是电磁兼容的缩写，指的是电子设备在电磁环境中正常工作，不产生不可接受的干扰，也不受其他设备的干扰。

2. 电磁辐射和电磁感应：电磁辐射是指电磁波在空间中的传播，而电磁感应是指电磁波对接收器件产生的电磁场效应。

3. 电磁兼容测试：包括辐射发射测试、辐射抗干扰测试、传导发射测试、传导抗干扰测试、静电放电测试、浪涌电流测试等测试方法。

4. 电磁波频谱：电磁波频谱是指电磁波在频率上的分布，从低频到高频分别是直流、低频、射频、微波、红外线、可见光、紫外线、X射线和伽马射线。

5. 辐射发射：是指电子设备在工作过程中通过电磁波在空间中传播，例如无线电、电视、手机等无线通信设备。

6. 辐射抗干扰：是指电子设备在电磁环境中受到其他设备的干扰时仍能正常工作，例如家用电器受到电信号干扰而不受影响。

7. 传导发射：是指电子设备在工作过程中通过电源线、信号线等传导方式将电磁波传递到其他设备上。

8. 传导抗干扰：是指电子设备在电磁环境中受到其他设备的传导干扰时仍能正常工作，例如高频电磁场对电子设备的传播线进行干扰。

9. 静电放电：是指电子设备在操作过程中由于电荷的不平衡而引起的电流突然释放，例如人体静电放电对电子元件造成的损坏。

10. 浪涌电流：是指电子设备在电源启动、断电、过电压等情况下突然产生的大电流脉冲，容易对电子设备造成损坏。

以上是EMC的基础必学知识点，有助于了解电磁兼容的相关概念和测试方法。

EMC一、定义 EMC是ElectromagneticCompatibility的简写，中文翻译是电磁兼容，并非指电与磁之间的兼容，电与磁是不可分割，相互共存的一种物理现象、物理环境。

国际电工委员会(IEC)对EMC的定义是:指在不损害信号所含信息的条件下，信号和干扰能够共存。

研究电磁兼容的目的是为了保证电器组件或装置在电磁环境中能够具有正常工作的能力，以及研究电磁波对社会生产活动和人体健康造成危害的机理和预防措施。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

二、电磁兼容设计 要使产品具有良好的电磁兼容性，需要专门考虑与电磁兼容相关的设计内容。

电磁兼容设计一般包含以下几个方面的内容： 地线设计 许多电磁干扰问题是由地线产生的，因为地线电位是整个电路工作的基准电位，如果地线设计不当，地线电位就不稳，就会导致电路故障。

地线设计的目的是要保证地线电位尽量稳定，从而消除干扰现象。

线路板设计 无论设备产生电磁干扰发射还是受到外界干扰的影响，或者电路之间产生相互干扰，线路板都是问题的核心，因此设计好线路板对于保证设备的电磁兼容性具有重要的意义。

线路板设计的目的就是减小线路板上的电路产生的电磁辐射和对外界干扰的敏感性，减小线路板上电路之间的相互影响。

滤波设计 对于任何设备而言，滤波都是解决电磁干扰的关键技术之一。

因为设备中的导线是效率很高的接收和辐射天线，因此，设备产生的大部分辐射发射都是通过各种导线实现的，而外界干扰往往也是首先被导线接收到，然后串入设备的。

滤波的目的就是消除导线上的这些干扰信号，防止电路中的干扰信号传到导线上，借助导线辐射，也防止导线接收到的干扰信号传入电路。

屏蔽与搭接设计 对于大部分设备而言，屏蔽都是必要的。

特别是随着电路工作的频率日益提高，单纯依靠线路板设计往往不能满足电磁兼容标准的要求。

电磁兼容（EMC）基础知识全⾯详解⼀、电磁兼容概念电磁兼容EMC（Electromagnetic compatibility) 对于设备或系统的性能指标来说，直译为“电磁兼容性” ；但作为⼀门学科来说，应该译为“电磁兼容”。

国家标准GB/T4365-1995《电磁兼容术语》对电磁兼容所下的定义为“设备或系统在其电磁环境中能正常⼯作且不对该环境中任何事物构成不能承受的电磁骚扰的能⼒。

” 简单的说，就是抗⼲扰的能⼒和对外骚扰的程度。

电磁兼容是研究在有限的空间、有限的时间、有限的频谱资源条件下，各种⽤电设备（分系统、系统；⼴义的还包括⽣物体）可以共存并不致引起降级的⼀门科学。

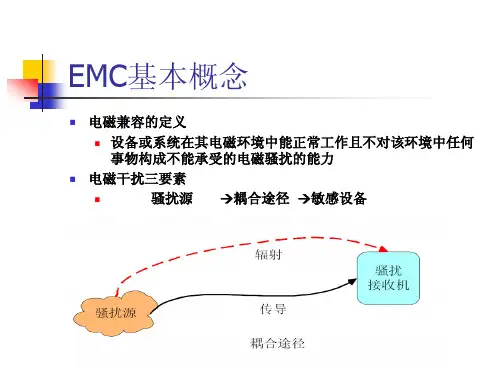

⼆、基本概念Electromagnetic compatibility（EMC）电磁相容—电⼦产品能够在⼀电磁环境中⼯作⽽不会降低功能或损害之能⼒；Electromagnetic interference（EMI）电磁⼲扰—电⼦产品之电磁能量经由传导或辐射之⽅式传播出去的过程；由⼲扰源、耦合通道及被⼲扰接收机三要素组成。

Radio frequency（RF）⽆线电频率，射頻—通訊所⽤的频率范围，⼤约是10kHz 到100GHz。

这些能量可以是有意产⽣的，如⽆限电传发射器，或者是被电⼦产品⽆意产⽣的；RF能量经由两种模式传播： Radiated emissions（RE）—此种RF 能量的电磁场经由媒介⽽传输；RF 能量⼀般在⾃由空间（free space）內传播，然⽽，其他种类也有可能发⽣。

Conducted emissions（CE）—此种RF 能量的电磁场经由道题媒介⽽传播，⼀般是经由电线或内部连接电缆；Line Conducted interference（LCI）指的是在电源线上的RF 能量。

Susceptibility 容忍度，耐受性—相对的测量产品暴露在EMI环境中混乱或损害的程度。

Immunity 免疫⼒—⼀相对的测量产品承受EMI的能⼒；Electrical overstress（EOS）电⼦过度⾼压—当遇到⾼压突波产品承受到的损坏或只是功能丧失；EOS包括雷击以及静电放电的事件。

EMC S础知识及要求、EMC Electromagnetic Compatibility电磁兼容性（包括两个方面）EMC = EMI + EMS 电磁兼容定义：设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

a）EMI：Electromagnetic Interferenee 电磁干扰系统产生的电磁扰动的程度低于一定的标准要求，不致妨碍其他电器装置的正常工作。

b）EMS Electromagnetic Susceptibility 电磁敏感度（抗扰性）系统具有一定的抗电磁扰动的能力，在电磁扰动的环境下能正常工作。

、国际、国内电磁兼容标准体系1. 国际标准——IEC/CISPR 标准国际电信联盟、国际大电网工作会议、国际电工委员会（IEC ）及无线电干扰特别委员会（CISPR ）等单位从事电磁兼容的协调、管理和技术标准的制定。

IEC下属的TC77组织主要负责制订电磁环境标准、电磁兼容基础标准、较低频率范围和电磁脉冲的电磁兼容标准.而CISPR主要负责制订有关电磁兼容的产品标准及较高频率范围的电磁兼容标准。

2. 欧盟标准――EN标准欧洲电工标准化委员会制定EN标准。

它与IEC/CISPR 关系密切，其过去颁布的标准经常是引用IEC/CISPR标准。

但现在其新制订或修订的EN标准反过来影响IEC/CISPR标准。

CE认证需采用EN标准。

3. 美国FCC法规美国联邦通信委员会FCC制订的法规FCC Rules （即联邦法典第47卷）涉及电磁兼容。

FCC 主要是电磁发射方面的限制要求。

4. 中国国家标准——GB、GB/T 及GB/Z 标准我国的标准化工作正在积极与国际接轨，包括标准接轨、规范程序协调、承担国际义务和国际互认。

近些年我国制订或修订的电磁兼容标准一般都等同或等效于IEC/CISPR 标准。

现已发布实施的EMC国家标准有三类：字头为GB的强制性标准，GB/T推荐性标准，GB/Z 专业指导性标准。
