(完整版)全系列场效应管VMOSIGBT参数

常用场效应管参数及代换场效应管（Field Effect Transistor，FET）是一种用来放大和控制电流的电子元件。

它是由一个金属门极与两个半导体区域（源极和漏极）组成。

在常见的场效应管中，有三种主要类型：结型场效应管（JFET），增强型场效应管（MOSFET）和绝缘栅极场效应管（IGBT）。

本文将重点介绍增强型场效应管（MOSFET）的常用参数及其代换方法。

一、常用参数1.电流参数(i)静态漏极电流（IDSS）：在门极电压VGS=0时，漏极电流的值。

(ii) 静态漏极电流温度系数：静态漏极电流随温度变化的变化率。

(iii) 动态漏极电流（ID）：在特定的电压和温度条件下，从漏极流出的电流的值。

2.电压参数(i)额定漏极到源极电压（VDS）：漏极和源极之间的最大电压。

(ii) 额定源极到栅极电压（VGS）：源极和栅极之间的最大电压。

(iii) 阈值电压（VT）：当栅极电压超过阈值电压时，通道开始导电。

(iv) 栅极欠压（VGS（th））：栅极电压低于这个电压时，场效应管处于截止区。

(v) 漏极饱和电压（VDS（sat））：漏极电压达到饱和时，在这个电压下，漏极与源极之间的电流达到最大值。

(vi) 最大可承受漏极电流（IDM）：超过这个电流值时，场效应管可能损坏。

3.输入参数(i) 栅极输入电容（Cgs）：栅极和源极之间的电容。

(ii) 栅极反向传导（gfs）：源极电流变化与栅极电压变化之间的比例关系。

4.输出参数(i) 漏极输出电容（Cds）：漏极和源极之间的电容。

(ii) 漏极跟随导纳（gd）：漏极电流变化与漏极电压变化之间的比例关系。

5.尺寸参数(i)源极宽度（W）：源极沿着通道长度方向的尺寸。

(ii) 通道长度（L）：源极和漏极之间的距离。

二、代换方法1.输出导纳代换场效应管的漏极跟随导纳gd可以用其中一个公式进行代换：gd ≈ 2IDSS/VGS（th）2.输出电容代换输出电容Cds可以用其中一个公式进行代换：Cds ≈ CM + CGS x VDS/VGS其中CM是一个常数，等于通道本身的电容，CGS是栅极和源极之间的电容。

常用场效应管参数大全场效应管（MOSFET）是一种常用的电子器件，广泛应用于各种电路中。

了解场效应管的参数对于正确选用和应用场效应管非常重要。

下面是一些常用的场效应管参数的介绍：1.电荷参数：- 输入电容（Ciss）：指在恒定的源极电压下，栅源电压从0V变化到开启电压时，输入的电荷。

一般情况下，输入电容越小，开关速度越快。

- 输出电容（Coss）：指在恒定的栅源电压下，漏源电压从0V变化到开启电压时，可以作用在漏极电容上的输出电荷。

输出电容越小，开关性能越好。

2.静态电流参数：-偏置电流（IDSS）：指在恒定的栅源电压下，漏源电压为零时，漏极的电流。

偏置电流越大，MOSFET的放大能力越强。

- 截止电流（ID(off)）：指在恒定的栅极电压下，当漏极开路时，导通电流的下限。

3.动态电流参数：- 开关时间（ton和toff）：指从栅源电压达到开启电压到漏源电压达到截止电压的时间。

开关时间越短，场效应管的开关速度越快。

- 开关过渡时间（tr和tf）：指从栅源电压从10%到90%或90%到10%的转换时间。

开关过渡时间越短，场效应管的切换速度越快。

4.饱和区电流参数：- 饱和漏源电流（ID(on)）：指在恒定的栅极电压下，当漏极电压达到饱和时，漏极的电流。

- 饱和压降（VDSat）：指在饱和状态下，漏极电压和源极电压之间的电压降。

5.开关特性参数：- 截止电压（VGS(off)）：指在恒定的源极电压下，栅源电压为零时，漏源电压的电压降。

- 开启电压（VGS(th)）：指在恒定的源极电压下，漏源电压达到截止电压时的栅源电压。

6.热特性参数：-热阻（θJA）：指导热回路中的芯片与环境之间的热阻，表示芯片散热的能力。

- 最大结温（TJmax）：指芯片能够承受的最高结温。

超过最大结温可能会损坏场效应管。

以上是一些常用的场效应管参数的介绍。

了解这些参数可以帮助我们选择和应用场效应管。

在实际应用中，我们通常根据具体的需求和电路要求来选择合适的场效应管，以保证电路性能的稳定和高效。

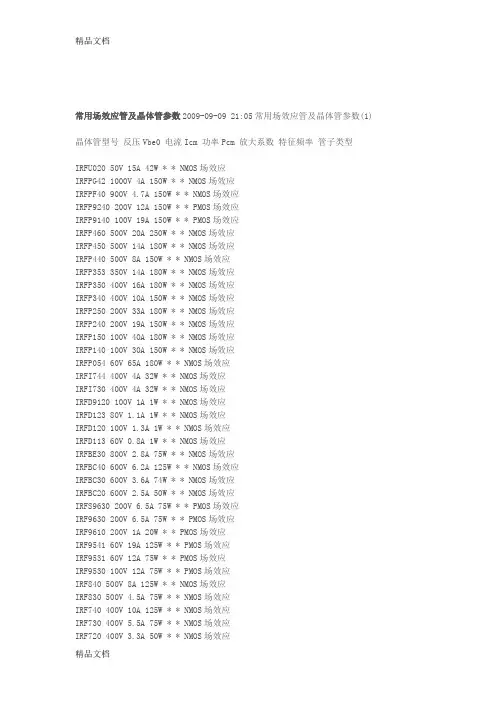

常用场效应管及晶体管参数2009-09-09 21:05常用场效应管及晶体管参数(1) 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFU020 50V 15A 42W * * NMOS场效应IRFPG42 1000V 4A 150W * * NMOS场效应IRFPF40 900V 4.7A 150W * * NMOS场效应IRFP9240 200V 12A 150W * * PMOS场效应IRFP9140 100V 19A 150W * * PMOS场效应IRFP460 500V 20A 250W * * NMOS场效应IRFP450 500V 14A 180W * * NMOS场效应IRFP440 500V 8A 150W * * NMOS场效应IRFP353 350V 14A 180W * * NMOS场效应IRFP350 400V 16A 180W * * NMOS场效应IRFP340 400V 10A 150W * * NMOS场效应IRFP250 200V 33A 180W * * NMOS场效应IRFP240 200V 19A 150W * * NMOS场效应IRFP150 100V 40A 180W * * NMOS场效应IRFP140 100V 30A 150W * * NMOS场效应IRFP054 60V 65A 180W * * NMOS场效应IRFI744 400V 4A 32W * * NMOS场效应IRFI730 400V 4A 32W * * NMOS场效应IRFD9120 100V 1A 1W * * NMOS场效应IRFD123 80V 1.1A 1W * * NMOS场效应IRFD120 100V 1.3A 1W * * NMOS场效应IRFD113 60V 0.8A 1W * * NMOS场效应IRFBE30 800V 2.8A 75W * * NMOS场效应IRFBC40 600V 6.2A 125W * * NMOS场效应IRFBC30 600V 3.6A 74W * * NMOS场效应IRFBC20 600V 2.5A 50W * * NMOS场效应IRFS9630 200V 6.5A 75W * * PMOS场效应IRF9630 200V 6.5A 75W * * PMOS场效应IRF9610 200V 1A 20W * * PMOS场效应IRF9541 60V 19A 125W * * PMOS场效应IRF9531 60V 12A 75W * * PMOS场效应IRF9530 100V 12A 75W * * PMOS场效应IRF840 500V 8A 125W * * NMOS场效应IRF830 500V 4.5A 75W * * NMOS场效应IRF740 400V 10A 125W * * NMOS场效应IRF730 400V 5.5A 75W * * NMOS场效应IRF720 400V 3.3A 50W * * NMOS场效应IRF640 200V 18A 125W * * NMOS场效应IRF630 200V 9A 75W * * NMOS场效应IRF610 200V 3.3A 43W * * NMOS场效应IRF541 80V 28A 150W * * NMOS场效应IRF540 100V 28A 150W * * NMOS场效应IRF530 100V 14A 79W * * NMOS场效应IRF440 500V 8A 125W * * NMOS场效应IRF230 200V 9A 79W * * NMOS场效应IRF130 100V 14A 79W * * NMOS场效应BUZ20 100V 12A 75W * * NMOS场效应BUZ11A 50V 25A 75W * * NMOS场效应BS170 60V 0.3A 0.63W * * NMOS场效应常用场效应管及晶体管参数(2)晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC4582 600V 15A 75W * * NPN2SC4517 550V 3A 30W * * NPN2SC4429 1100V 8A 60W * * NPN2SC4297 500V 12A 75W * * NPN2SC4288 1400V 12A 200W * * NPN2SC4242 450V 7A 40W * * NPN2SC4231 800V 2A 30W * * NPN2SC4119 1500V 15A 250W * * NPN2SC4111 1500V 10A 250W * * NPN2SC4106 500V 7A 50W * 20MHZ NPN2SC4059 600V 15A 130W * * NPN2SC4038 50V 0.1A 0.3W * 180MHZ NPN2SC4024 100V 10A 35W * * NPN2SC3998 1500V 25A 250W * * NPN2SC3997 1500V 15A 250W * * NPN2SC3987 50V 3A 20W 1000 * NPN(达林顿)2SC3953 120V 0.2A 1.3W * 400MHZ NPN2SC3907 180V 12A 130W * 30MHZ NPN2SC3893 1400V 8A 50W * 8MHZ NPN2SC3886 1400V 8A 50W * 8MHZ NPN2SC3873 500V 12A 75W * 30MHZ NPN2SC3866 900V 3A 40W * * NPN2SC3858 200V 17A 200W * 20MHZ NPN2SC3807 30V 2A 1.2W * 260MHZ NPN2SC3783 900V 5A 100W * * NPN2SC3720 1200V 10A 200W * * NPN2SC3680 900V 7A 120W * * NPN2SC3679 900V 5A 100W * * NPN2SC3595 30V 0.5A 1.2W 90 * NPN2SC3527 500V 15A 100W 13 * NPN2SC3505 900V 6A 80W 12 * NPN2SC3460 1100V 6A 100W 12 * NPN2SC3457 1100V 3A 50W 12 * NPN2SC3358 20V 0.15A * * 7000MHZ NPN2SC3355 20V 0.15A * * 6500MHZ NPN2SC3320 500V 15A 80W * * NPN2SC3310 500V 5A 40W 20 * NPN2SC3300 100V 15A 100W * * NPN2SC1855 20V 0.02A 0.25W * 550MHZ NPN2SC1507 300V 0.2A 15W * * NPN常用场效应管及晶体管参数(3)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1494 36V 6A 40W * 175MHZ NPN2SC1222 60V 0.1A 0.25W * 100MHZ NPN2SC1162 35V 1.5A 10W * * NPN2SC1008 80V 0.7A 0.8W * 50MHZ NPN2SC900 30V 0.03A 0.25W * 100MHZ NPN2SC828 45V 0.05A 0.25W * * NPN2SC815 60V 0.2A 0.25W * * NPN2SC380 35V 0.03A 0.25W * * NPN2SC106 60V 1.5A 15W * * NPN2SB1494 120V 25A 120W * * PNP(达林顿）2SB1429 180V 15A 150W * * PNP2SB1400 120V 6A 25W 1000-20000 * PNP(达林顿）2SB1375 60V 3A 2W * * PNP2SB1335 80V 4A 30W * * PNP2SB1317 180V 15A 150W * * PNP2SB1316 100V 2A 10W 15000 * PNP(达林顿）2SB1243 40V 3A 1W * 70MHZ PNP2SB1240 40V 2A 1W * 100MHZ PNP2SB1238 80V 0.7A 1W * 100MHZ PNP2SB1185 60V 3A 25W * 75MHZ PNP2SB1079 100V 20A 100W 5000 * PNP(达林顿）2SB1020 100V 7A 40W 6000 * PNP(达林顿）2SB834 60V 3A 30W * * PNP2SB817 160V 12A 100W * * PNP2SB772 40V 3A 10W * * PNP2SB744 70V 3A 10W * * PNP2SB734 60V 1A 1W * * PNP2SB688 120V 8A 80W * * PNP2SB675 60V 7A 40W * * PNP(达林顿）2SB669 70V 4A 40W * * PNP(达林顿）2SB649 180V 1.5A 1W * * PNP2SB647 120V 1A 0.9W * 140MHZ PNP2SB449 50V 3.5A 22W * * PNP2SA1943 230V 15A 150W * * PNP2SA1785 400V 1A 1W * 140MHZ PNP2SA1668 200V 2A 25W * 20MHZ PNP2SA1516 180V 12A 130W * 25MHZ PNP2SA1494 200V 17A 200W * 20MHZ PNP2SA1444 100V 1.5A 2W * 80MHZ PNP2SA1358 120V 1A 10W * 120MHZ PNP2SA1302 200V 15A 150W * * PNP2SA1301 200V 10A 100W * * PNP2SA1295 230V 17A 200W * * PNP2SA1265 140V 10A 30W * * PNP2SA1216 180V 17A 200W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(4)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SA1162 50V 0.15A 0.15W * * PNP2SA1123 150V 0.05A 0.75W * * PNP2SA1020 50V 2A 0.9W * * PNP2SA1009 350V 2A 15W * * PNP2N6678 650V 15A 175W * * NPN2N5685 60V 50A 300W * * NPN2N6277 180V 50A 300W * * NPN2N5551 160V 0.6A 0.6W * 100MHZ NPN2N5401 160V 0.6A 0.6W * 100MHZ PNP2N3773 160V 16A 150W * * NPN2N3440 450V 1A 1W * * NPN2N3055 100V 15A 115W * * NPN2N2907 60V 0.6A 0.4W 200 * NPN2N2369 40V 0.5A 0.3W * 800MHZ NPN2N2222 60V 0.8A 0.5W 45 * NPN9018 30V 0.05A 0.4W * 1G NPN9015 50V 0.1A 0.4W * 150MHZ PNP9014 50V 0.1A 0.4W * 150MHZ NPN9013 50V 0.5A 0.6W * * NPN9012 50V 0.5A 0.6W * * PNP9011 50V 0.03A 0.4W * 150MHZ NPNTIP147 100V 10A 125W * * PNPTIP142 100V 10A 125W * * NPNTIP127 100V 8A 65W * * PNPTIP122 100V 8A 65W * * NPNTIP102 100V 8A 2W * * NPNTIP42C 100V 6A 65W * * PNPTIP41C 100V 6A 65W * * NPNTIP36C 100V 25A 125W * * PNPTIP35C 100V 25A 125W * * NPNTIP32C 100V 3A 40W * * PNPTIP31C 100V 3A 40W * * NPNMJE13007 1500V 2.5A 60W * * NPNMJE13005 400V 4A 60W * * NPNMJE13003 400V 1.5A 14W * * NPNMJE2955T 60V 10A 75W * * NPNMJE350 300V 0.5A 20W * * NPNMJE340 300V 0.5A 20W * * NPNMJ15025 400V 16A 250W * * PNPMJ15024 400V 16A 250W * * NPNMJ13333 400V 20A 175W * * NPNMJ11033 120V 50A 300W * * NPNMJ11032 120V 50A 300W * * NPNMJ10025 850V 20A 250W * * NPNMJ10016 500V 50A 200W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(5)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型BUS13A 1000V 15A 175W * * NPNBUH515 1500V 10A 80W * * NPNBU2532 1500V 15A 150W * * NPNBU2527 1500V 15A 150W * * NPNBU2525 1500V 12A 150W * * NPNBU2522 1500V 11A 150W * * NPNBU2520 800V 10A 150W * * NPNBU2508 700V 8A 125W * * NPNBU2506 1500V 7A 50W * * NPNBU932R 500V 15A 150W * * NPNBU806 400V 8A 60W * * NPNBU406 400V 7A 60W * * NPNBU323 450V 10A 125W * * NPN(达林顿)BF458 250V 0.1A 10W * * NPNBD682 100V 4A 40W * * PNPMJ10015 400V 50A 200W * * NPNMJ10012 400V 10A 175W * * NPN(达林顿)MJ4502 90V 30A 200W * * PNPMJ3055 60V 15A 115W * * NPNMJ2955 60V 15A 115W * * PNPMN650 1500V 6A 80W * * NPNBUX98A 400V 30A 210W * * NPNBUX84 800V 2A 40W * * NPNBUW13A 1000V 15A 150W * * NPNBUV48A 450V 15A 150W * * NPNBUV28A 225V 10A 65W * * NPNBUV26 90V 14A 65W * * NPNBUT12A 450V 10A 125W * * NPNBUT11A 1000V 5A 100W * * NPNBUS14A 1000V 30A 250W * * NPNBD681 100V 4A 40W * * NPNBD244 45V 6A 65W * * PNPBD243 45V 6A 65W * * NPNBD238 100V 2A 25W * * PNPBD237 100V 2A 25W * * NPNBD138 60V 1.5A 12.5W * * PNPBD137 60V 1.5A 12.5W * * NPNBD136 45V 1.5A 12.5W * * PNPBD135 45V 1.5A 12.5W * * NPNBC547 50V 0.2A 0.5W * 300MHZ NPNBC546 80V 0.2A 0.5W * * NPNBC338 50V 0.8A 0.6W * * NPNBC337 50V 0.8A 0.6W * * NPNBC327 50V 0.8 0.6W * * PNPBC307 50V 0.2AA 0.3W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(6)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SDK55 400V 4A 60W * * NPN2SD2445 1500V 12.5A 120W * * NPN2SD2388 90V 3A 1.2W * * NPN(达林顿)2SD2335 1500V 7A 100W * * NPN2SD2334 1500V 5A 80W * * NPN2SD2156 120V 25A 125W 2000-20000 * NPN(达林顿)2SD2155 180V 15A 150W * * NPN2SD2036 60V 1A 1.2W * * NPN2SD2012 60V 3A 2W * * NPN2SD2008 80V 1A 1.5W * * NPN2SD1997 40V 3A 1.5W * 100MHZ NPN2SD1994 60V 1A 1W * * NPN2SD1993 50V 0.1A 0.4W * * NPN2SD1980 100V 2A 10W 1000-10000 * NPN(达林顿)2SD1978 120V 1.5A 1W 30000 * NPN(达林顿)2SD1975 180V 15A 150W * * NPN2SD1930 100V 2A 1.2W 1000 * NPN(达林顿)2SD1847 50V 1A 1W * * NPN(低噪)2SD1762 60V 3A 25W * 90MHZ NPN2SD1718 180V 15A 3.2W * 20MHZ NPN2SD1640 120V 2A 1.2W 4000-40000 * NPN(达林顿)2SD1590 150V 8A 25W 15000 * NPN(达林顿)2SD1559 100V 20A 20W 5000 * NPN(达林顿)2SD1415 80V 7A 40W 6000 * NPN(达林顿)2SD1416 80V 7A 40W 6000 * NPN(达林顿)2SD1302 25V 0.5A 0.5W * 200MHZ NPN2SD1273 80V 3A 40W * 50MHZ NPN2SD1163A 350V 7A 40W * 60MHZ NPN2SD1047 160V 12A 100W * * NPN2SD1037 150V 30A 180W * * NPN2SD1025 200V 8A 50W * * NPN(达林顿)2SD789 100V 1A 0.9W * * NPN2SD774 100V 1A 1W * * NPN2SD669 180V 1.5A 1W * 140MHZ NPN2SD667 120V 1A 0.9W * 140MHZ NPN( 达林顿 )2SD560 150V 5A 30W * * NPN( 达林顿 )2SD547 600V 50A 400W * * NPN2SD438 500V 1A 0.75W * 100MHZ NPN2SD415 120V 0.8A 5W * * NPN2SD385 100V 7A 30W * * NPN( 达林顿 )2SD325 50V 3A 25W * * NPN2SD40C 40V 0.5A 40W * * NPN( 达林顿 )2SC5252 1500V 15A 100W * * NPN2SC5251 1500V 12A 50W * * NPN2SC5250 1000V 7A 100W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(7)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC5244 1500V 15A 200W * * NPN2SC5243 1500V 15A 200W * * NPN2SC5207 1500V 10A 50W * * NPN2sc5200 230V 15A 150W * * NPN2sc5132 1500V 16A 50W * * NPN2sc5088 1500V 10A 50W * * NPN2sc5086 1500V 10A 50W * * NPN2sc5068 1500V 10A 50W * * NPN2sc5020 1000V 7A 100W * * NPN2sc4953 500V 2A 25W * * NPN2sc4941 1500V 6A 65W * * NPN2sc4927 1500V 8A 50W * * NPN2sc4924 800V 10A 70W * * NPN2sc4913 2000V 0.2A 35W * * NPN2sc4769 1500V 7A 60W * * NPN( 带阻尼 )2sc4747 1500V 10A 50W * * NPN2sc4745 1500V 6A 50W * * NPN2sc4742 1500V 6A 50W * * NPN( 带阻尼 ) 2sc4706 900V 14A 130W * 6MH NPN2SD1887 1500V 10A 70W * * NPN2SD1886 1500V 8A 70W * * NPN2SD1885 1500V 6A 60W * * NPN2SD1884 1500V 5A 60W * * NPN2SD1883 1500V 4A 50W * * NPN2SD1882 1500V 3A 50W * * NPN2SD1881 1500V 10A 70W * * NPN2SD1880 1500V 8A 70W * * NPN2SD1879 1500V 6A 60W * * NPN2SD1878 1500V 5A 60W * * NPN2SD1876 1500V 3A 50W * * NPN2SD1739 1500V 6A 100W * * NPN2SD1738 1500V 5A 100W * *。

常用场效应管和晶体管参数大全用户评论（1）关键字：晶体管参数(6)场效应管(6)常用场效应管和晶体管参数大全IRFU020 50V 15A 42W * * NMOS场效应IRFPG42 1000V 4A 150W * * NMOS场效应IRFPF40 900V 4.7A 150W * * NMOS场效应IRFP9240 200V 12A 150W * * PMOS场效应IRFP9140 100V 19A 150W * * PMOS场效应IRFP460 500V 20A 250W * * NMOS场效应IRFP450 500V 14A 180W * * NMOS场效应IRFP440 500V 8A 150W * * NMOS场效应IRFP353 350V 14A 180W * * NMOS场效应IRFP350 400V 16A 180W * * NMOS场效应IRFP340 400V 10A 150W * * NMOS场效应IRFP250 200V 33A 180W * * NMOS场效应IRFP240 200V 19A 150W * * NMOS场效应IRFP150 100V 40A 180W * * NMOS场效应IRFP140 100V 30A 150W * * NMOS场效应IRFP054 60V 65A 180W * * NMOS场效应IRFI744 400V 4A 32W * * NMOS场效应IRFI730 400V 4A 32W * * NMOS场效应IRFD123 80V 1.1A 1W * * NMOS场效应IRFD120 100V 1.3A 1W * * NMOS场效应IRFD113 60V 0.8A 1W * * NMOS场效应IRFBE30 800V 2.8A 75W * * NMOS场效应IRFBC40 600V 6.2A 125W * * NMOS场效应IRFBC30 600V 3.6A 74W * * NMOS场效应IRFBC20 600V 2.5A 50W * * NMOS场效应IRFS9630 200V 6.5A 75W * * PMOS场效应IRF9630 200V 6.5A 75W * * PMOS场效应IRF9610 200V 1A 20W * * PMOS场效应IRF9541 60V 19A 125W * * PMOS场效应IRF9531 60V 12A 75W * * PMOS场效应IRF9530 100V 12A 75W * * PMOS场效应IRF840 500V 8A 125W * * NMOS场效应IRF830 500V 4.5A 75W * * NMOS场效应IRF740 400V 10A 125W * * NMOS场效应IRF730 400V 5.5A 75W * * NMOS场效应IRF720 400V 3.3A 50W * * NMOS场效应IRF640 200V 18A 125W * * NMOS场效应IRF630 200V 9A 75W * * NMOS场效应IRF610 200V 3.3A 43W * * NMOS场效应IRF540 100V 28A 150W * * NMOS场效应IRF530 100V 14A 79W * * NMOS场效应IRF440 500V 8A 125W * * NMOS场效应IRF230 200V 9A 79W * * NMOS场效应IRF130 100V 14A 79W * * NMOS场效应BUZ20 100V 12A 75W * * NMOS场效应BUZ11A 50V 25A 75W * * NMOS场效应BS170 60V 0.3A 0.63W * * NMOS场效应常用场效应管及晶体管参数(2)晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC4582 600V 15A 75W * * NPN2SC4517 550V 3A 30W * * NPN2SC4429 1100V 8A 60W * * NPN2SC4297 500V 12A 75W * * NPN2SC4288 1400V 12A 200W * * NPN2SC4242 450V 7A 40W * * NPN2SC4231 800V 2A 30W * * NPN2SC4119 1500V 15A 250W * * NPN2SC4111 1500V 10A 250W * * NPN2SC4106 500V 7A 50W * 20MHZ NPN2SC4059 600V 15A 130W * * NPN2SC4038 50V 0.1A 0.3W * 180MHZ NPN 2SC4024 100V 10A 35W * * NPN2SC3998 1500V 25A 250W * * NPN2SC3997 1500V 15A 250W * * NPN2SC3987 50V 3A 20W 1000 * NPN(达林顿) 2SC3953 120V 0.2A 1.3W * 400MHZ NPN 2SC3907 180V 12A 130W * 30MHZ NPN 2SC3893 1400V 8A 50W * 8MHZ NPN2SC3886 1400V 8A 50W * 8MHZ NPN2SC3873 500V 12A 75W * 30MHZ NPN2SC3866 900V 3A 40W * * NPN2SC3858 200V 17A 200W * 20MHZ NPN 2SC3807 30V 2A 1.2W * 260MHZ NPN2SC3783 900V 5A 100W * * NPN2SC3720 1200V 10A 200W * * NPN2SC3680 900V 7A 120W * * NPN2SC3679 900V 5A 100W * * NPN2SC3595 30V 0.5A 1.2W 90 * NPN2SC3527 500V 15A 100W 13 * NPN2SC3505 900V 6A 80W 12 * NPN2SC3460 1100V 6A 100W 12 * NPN2SC3457 1100V 3A 50W 12 * NPN2SC3358 20V 0.15A * * 7000MHZ NPN2SC3355 20V 0.15A * * 6500MHZ NPN2SC3320 500V 15A 80W * * NPN2SC3310 500V 5A 40W 20 * NPN2SC3300 100V 15A 100W * * NPN2SC1855 20V 0.02A 0.25W * 550MHZ NPN2SC1507 300V 0.2A 15W * * NPN常用场效应管及晶体管参数(3)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1494 36V 6A 40W * 175MHZ NPN2SC1222 60V 0.1A 0.25W * 100MHZ NPN2SC1162 35V 1.5A 10W * * NPN2SC1008 80V 0.7A 0.8W * 50MHZ NPN2SC900 30V 0.03A 0.25W * 100MHZ NPN2SC828 45V 0.05A 0.25W * * NPN2SC815 60V 0.2A 0.25W * * NPN2SC380 35V 0.03A 0.25W * * NPN2SC106 60V 1.5A 15W * * NPN2SB1494 120V 25A 120W * * PNP(达林顿）2SB1429 180V 15A 150W * * PNP2SB1400 120V 6A 25W 1000-20000 * PNP(达林顿）2SB1375 60V 3A 2W * * PNP2SB1335 80V 4A 30W * * PNP2SB1317 180V 15A 150W * * PNP2SB1316 100V 2A 10W 15000 * PNP(达林顿）2SB1243 40V 3A 1W * 70MHZ PNP2SB1240 40V 2A 1W * 100MHZ PNP2SB1238 80V 0.7A 1W * 100MHZ PNP2SB1185 60V 3A 25W * 75MHZ PNP2SB1079 100V 20A 100W 5000 * PNP(达林顿）2SB1020 100V 7A 40W 6000 * PNP(达林顿）2SB834 60V 3A 30W * * PNP2SB817 160V 12A 100W * * PNP2SB772 40V 3A 10W * * PNP2SB744 70V 3A 10W * * PNP2SB734 60V 1A 1W * * PNP2SB688 120V 8A 80W * * PNP2SB675 60V 7A 40W * * PNP(达林顿）2SB669 70V 4A 40W * * PNP(达林顿）2SB649 180V 1.5A 1W * * PNP2SB647 120V 1A 0.9W * 140MHZ PNP2SB449 50V 3.5A 22W * * PNP2SA1943 230V 15A 150W * * PNP2SA1785 400V 1A 1W * 140MHZ PNP2SA1668 200V 2A 25W * 20MHZ PNP2SA1516 180V 12A 130W * 25MHZ PNP2SA1494 200V 17A 200W * 20MHZ PNP2SA1444 100V 1.5A 2W * 80MHZ PNP2SA1358 120V 1A 10W * 120MHZ PNP2SA1302 200V 15A 150W * * PNP2SA1301 200V 10A 100W * * PNP2SA1295 230V 17A 200W * * PNP2SA1265 140V 10A 30W * * PNP2SA1216 180V 17A 200W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(4)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SA1162 50V 0.15A 0.15W * * PNP2SA1123 150V 0.05A 0.75W * * PNP2SA1020 50V 2A 0.9W * * PNP2SA1009 350V 2A 15W * * PNP2N6678 650V 15A 175W * * NPN2N5685 60V 50A 300W * * NPN2N6277 180V 50A 300W * * NPN2N5551 160V 0.6A 0.6W * 100MHZ NPN2N5401 160V 0.6A 0.6W * 100MHZ PNP2N3773 160V 16A 150W * * NPN2N3440 450V 1A 1W * * NPN2N3055 100V 15A 115W * * NPN2N2907 60V 0.6A 0.4W 200 * NPN2N2369 40V 0.5A 0.3W * 800MHZ NPN2N2222 60V 0.8A 0.5W 45 * NPN9018 30V 0.05A 0.4W * 1G NPN9015 50V 0.1A 0.4W * 150MHZ PNP9014 50V 0.1A 0.4W * 150MHZ NPN9013 50V 0.5A 0.6W * * NPN9012 50V 0.5A 0.6W * * PNP9011 50V 0.03A 0.4W * 150MHZ NPN TIP147 100V 10A 125W * * PNPTIP142 100V 10A 125W * * NPNTIP127 100V 8A 65W * * PNPTIP122 100V 8A 65W * * NPNTIP102 100V 8A 2W * * NPNTIP42C 100V 6A 65W * * PNPTIP41C 100V 6A 65W * * NPNTIP36C 100V 25A 125W * * PNPTIP35C 100V 25A 125W * * NPNTIP32C 100V 3A 40W * * PNPTIP31C 100V 3A 40W * * NPNMJE13007 1500V 2.5A 60W * * NPN MJE13005 400V 4A 60W * * NPN MJE13003 400V 1.5A 14W * * NPN MJE2955T 60V 10A 75W * * NPN MJE350 300V 0.5A 20W * * NPN MJE340 300V 0.5A 20W * * NPNMJ15025 400V 16A 250W * * PNP MJ15024 400V 16A 250W * * NPN MJ13333 400V 20A 175W * * NPNMJ11033 120V 50A 300W * * NPNMJ11032 120V 50A 300W * * NPNMJ10025 850V 20A 250W * * NPNMJ10016 500V 50A 200W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(5)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型BUS13A 1000V 15A 175W * * NPNBUH515 1500V 10A 80W * * NPNBU2532 1500V 15A 150W * * NPNBU2527 1500V 15A 150W * * NPNBU2525 1500V 12A 150W * * NPNBU2522 1500V 11A 150W * * NPNBU2520 800V 10A 150W * * NPNBU2508 700V 8A 125W * * NPNBU2506 1500V 7A 50W * * NPNBU932R 500V 15A 150W * * NPNBU806 400V 8A 60W * * NPNBU406 400V 7A 60W * * NPNBU323 450V 10A 125W * * NPN(达林顿) BF458 250V 0.1A 10W * * NPNBD682 100V 4A 40W * * PNPMJ10015 400V 50A 200W * * NPNMJ10012 400V 10A 175W * * NPN(达林顿) MJ4502 90V 30A 200W * * PNPMJ3055 60V 15A 115W * * NPNMJ2955 60V 15A 115W * * PNPMN650 1500V 6A 80W * * NPNBUX98A 400V 30A 210W * * NPNBUX84 800V 2A 40W * * NPNBUW13A 1000V 15A 150W * * NPNBUV48A 450V 15A 150W * * NPNBUV28A 225V 10A 65W * * NPNBUV26 90V 14A 65W * * NPNBUT12A 450V 10A 125W * * NPNBUT11A 1000V 5A 100W * * NPNBUS14A 1000V 30A 250W * * NPNBD681 100V 4A 40W * * NPNBD244 45V 6A 65W * * PNPBD243 45V 6A 65W * * NPNBD238 100V 2A 25W * * PNPBD237 100V 2A 25W * * NPNBD138 60V 1.5A 12.5W * * PNPBD137 60V 1.5A 12.5W * * NPNBD136 45V 1.5A 12.5W * * PNPBD135 45V 1.5A 12.5W * * NPNBC547 50V 0.2A 0.5W * 300MHZ NPNBC546 80V 0.2A 0.5W * * NPNBC338 50V 0.8A 0.6W * * NPNBC337 50V 0.8A 0.6W * * NPNBC327 50V 0.8 0.6W * * PNPBC307 50V 0.2AA 0.3W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(6)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SDK55 400V 4A 60W * * NPN2SD2445 1500V 12.5A 120W * * NPN2SD2388 90V 3A 1.2W * * NPN(达林顿)2SD2335 1500V 7A 100W * * NPN2SD2334 1500V 5A 80W * * NPN2SD2156 120V 25A 125W 2000-20000 * NPN(达林顿) 2SD2155 180V 15A 150W * * NPN2SD2036 60V 1A 1.2W * * NPN2SD2012 60V 3A 2W * * NPN2SD2008 80V 1A 1.5W * * NPN2SD1997 40V 3A 1.5W * 100MHZ NPN2SD1994 60V 1A 1W * * NPN2SD1993 50V 0.1A 0.4W * * NPN2SD1980 100V 2A 10W 1000-10000 * NPN(达林顿)2SD1978 120V 1.5A 1W 30000 * NPN(达林顿)2SD1975 180V 15A 150W * * NPN2SD1930 100V 2A 1.2W 1000 * NPN(达林顿)2SD1847 50V 1A 1W * * NPN(低噪)2SD1762 60V 3A 25W * 90MHZ NPN2SD1718 180V 15A 3.2W * 20MHZ NPN2SD1640 120V 2A 1.2W 4000-40000 * NPN(达林顿)2SD1590 150V 8A 25W 15000 * NPN(达林顿)2SD1559 100V 20A 20W 5000 * NPN(达林顿)2SD1415 80V 7A 40W 6000 * NPN(达林顿)2SD1416 80V 7A 40W 6000 * NPN(达林顿)2SD1302 25V 0.5A 0.5W * 200MHZ NPN2SD1273 80V 3A 40W * 50MHZ NPN2SD1163A 350V 7A 40W * 60MHZ NPN2SD1047 160V 12A 100W * * NPN2SD1037 150V 30A 180W * * NPN2SD1025 200V 8A 50W * * NPN(达林顿)2SD789 100V 1A 0.9W * * NPN2SD774 100V 1A 1W * * NPN2SD669 180V 1.5A 1W * 140MHZ NPN2SD667 120V 1A 0.9W * 140MHZ NPN( 达林顿) 2SD560 150V 5A 30W * * NPN( 达林顿)2SD547 600V 50A 400W * * NPN2SD438 500V 1A 0.75W * 100MHZ NPN2SD415 120V 0.8A 5W * * NPN2SD385 100V 7A 30W * * NPN( 达林顿)2SD325 50V 3A 25W * * NPN2SD40C 40V 0.5A 40W * * NPN( 达林顿)2SC5252 1500V 15A 100W * * NPN2SC5250 1000V 7A 100W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(7)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC5244 1500V 15A 200W * * NPN2SC5243 1500V 15A 200W * * NPN2SC5207 1500V 10A 50W * * NPN2sc5200 230V 15A 150W * * NPN2sc5132 1500V 16A 50W * * NPN2sc5088 1500V 10A 50W * * NPN2sc5086 1500V 10A 50W * * NPN2sc5068 1500V 10A 50W * * NPN2sc5020 1000V 7A 100W * * NPN2sc4953 500V 2A 25W * * NPN2sc4941 1500V 6A 65W * * NPN2sc4927 1500V 8A 50W * * NPN2sc4913 2000V 0.2A 35W * * NPN2sc4769 1500V 7A 60W * * NPN( 带阻尼) 2sc4747 1500V 10A 50W * * NPN2sc4745 1500V 6A 50W * * NPN2sc4742 1500V 6A 50W * * NPN( 带阻尼) 2sc4706 900V 14A 130W * 6MH NPN2SD1887 1500V 10A 70W * * NPN2SD1886 1500V 8A 70W * * NPN2SD1885 1500V 6A 60W * * NPN2SD1884 1500V 5A 60W * * NPN2SD1883 1500V 4A 50W * * NPN2SD1882 1500V 3A 50W * * NPN2SD1881 1500V 10A 70W * * NPN2SD1880 1500V 8A 70W * * NPN2SD1879 1500V 6A 60W * * NPN2SD1878 1500V 5A 60W * * NPN2SD1876 1500V 3A 50W * * NPN2SD1739 1500V 6A 100W * * NPN2SD1738 1500V 5A 100W * * NPN2SD1737 1500V 3.5A 60W * * NPN2SD1732 1500V 7A 120W * * NPN2SD1730 1500V 5A 100W * * NPN2SD1729 1500V 3.5A 60W * * NPN2SD1711 1500V 7A 100W * * NPN2SD1710 1500V 6A 100W * * NPN2SD1656 1500V 6A 60W * * NPN2SD1655 1500V 5A 60W * * NPN2SD1654 1500V 3.5A 50W * * NPN2SD1653 1500V 2.5A 50W * * NPN2SD1652 1500V 6A 60W * * NPN2SD1651 1500V 5A 60W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(8)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD1650 1500V 3.5A 50W * * NPN2SD1635 1500V 5A 100W * * NPN2SD1632 1500V 4A 70W * * NPN2SD1554 1500V 3.5A 40W * * NPN 2SD1548 1500V 10A 50W * * NPN 2SD1547 1500V 7A 50W * * NPN 2SD1546 1500V 6A 50W * * NPN 2SD1545 1500V 5A 50W * * NPN 2SD1456 1500V 6A 50W * * NPN 2SD1455 1500V 5A 50W * * NPN 2SD1454 1700V 4A 50W * * NPN 2SD1434 1700V 5A 80W * * NPN 2SD1431 1500V 5A 80W * * NPN 2SD1426 1500V 3.5A 80W * * NPN 2SD1402 1500V 5A 120W * * NPN 2SD1399 1500V 6A 60W * * NPN 2SD1344 1500V 6A 50W * * NPN 2SD1343 1500V 6A 50W * * NPN 2SD1342 1500V 5A 50W * * NPN 2SD1941 1500V 6A 50W * * NPN 2SD1911 1500V 5A 50W * * NPN 2SD1341 1500V 5A 50W * * NPN 2SD1219 1500V 3A 65W * * NPN 2SD1290 1500V 3A 50W * * NPN2SD1174 1500V 5A 85W * * NPN2SD1173 1500V 5A 70W * * NPN2SD1172 1500V 5A 65W * * NPN2SD1143 1500V 5A 65W * * NPN2SD1142 1500V 3.5A 50W * * NPN2SD1016 1500V 7A 50W * * NPN2SD995 2500V 3A 50W * * NPN2SD994 1500V 8A 50W * * NPN2SD957A 1500V 6A 50W * * NPN2SD954 1500V 5A 95W * * NPN2SD952 1500V 3A 70W * * NPN2SD904 1500V 7A 60W * * NPN2SD903 1500V 7A 50W * * NPN2SD871 1500V 6A 50W * * NPN2SD870 1500V 5A 50W * * NPN2SD869 1500V 3.5A 50W * * NPN2SD838 2500V 3A 50W * * NPN2SD822 1500V 7A 50W * * NPN2SD821 1500V 6A 50W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(9)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD348 1500V 7A 50W * * NPN2SC4303A 1500V 6A 80W * * NPN2SC4292 1500V 6A 100W * * NPN2SC4291 1500V 5A 100W * * NPN2SC4199A 1500V 10A 100W * * NPN2SC3883 1500V 5A 50W * * NPN2SC3729 1500V 5A 50W * * NPN2SC3688 1500V 10A 150W * * NPN2SC3687 1500V 8A 150W * * NPN2SC3686 1500V 7A 120W * * NPN2SC3685 1500V 6A 120W * * NPN2SC3486 1500V 6A 120W * * NPN2SC3485 1500V 5A 120W * * NPN2SC3484 1500V 3.5A 80W * * NPN2SC3482 1500V 6A 120W * * NPN2SC3480 1500V 3.5A 80W * * NPN 2SC2125 2200V 5A 50W * * NPN2SC2027 1500V 5A 50W * * NPN BUY71 2200V 2A 40W * * NPNBU508A 1500V 7.5A 75W * * NPN BU500 1500V 6A 75W * * NPNBU308 1500V 5A 12.5W * * NPNBU209A 1700V 5A 12.5W * * NPN BU208D 1500V 5A 12.5W * * NPN BU208A 1500V 5A 12.5W * * NPN BU108 1500V 5A 12.5W * * NPN2SD1585 60V 3A 15W * * NPN2SD773 20V 2A 1W * * NPN2SC2785 60V 0.1A 0.3W * * NPN2SC403 50V 0.1A 0.1W * * NPN2SD1246 30V 2A 0.75W * * NPN2SC2570A 25V 0.07A 0.6W * * NPN 2SC1047 30V 0.015A 0.15W * * NPN 2SC3114 60V 0.15A 0.2W * * NPN2SD400 25V 1A 0.75W * * NPN2SC1923 40V 0.02A 0.1W * * NPN2SC2568 300V 0.2A 10W * * NPN2SC2216 50V 0.05A 0.3W * * NPN2SC1674 30V 0.02A 0.1W * * NPN2SC536F 40V 0.1A 0.25W * * NPN2SA608F 30V 0.1A 0.25W * * PNP2SD1271A 130V 7A 40W * * NPN2SD1133 70V 4A 40W * * NPN--------------------------------------------------------------------------------常用场效应管及晶体管参数(10)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1890A 120V 0.05A 0.3W * * NPN2SC1360 50V 0.05A 0.5W * * NPN2SA1304 150V 1.5A 25W * * PNP2SD1274A 150V 5A 40W * * NPN2SC2371 300V 0.1A 10W * * NPN2SD1378 80V 0.7A 10W * * NPN2SD553Y 70V 7A 40W * * NPNRN1204 50V 0.1A 0.3W * * NPN2SD1405Y 50V 3A 30W * * NPN2SC2878 50V 0.3A 0.4W * * NPN2SC1959 30V 0.4A 0.5W * * NPN2SC1569 300V 0.15A 1.5W * * NPN 2SC2383Y 160V 1A 0.9W * * NPN 2SA1299 50V 0.5A 0.3W * * PNP2SB564A 45V 0.05 0.25W * * PNP 2SD1877 800V 4A 50W * * NPN BU508A 1500V 8A 125W * * NPN BUT11 1500V 5A 80W * * NPN2SD3505 900V 6A 50W * * NPN2SD906 1400V 8A 50W * * NPN2SD905 1400V 8A 50W * * NPN2SC1942 1500V 3A 100W * * NPN 2SD1397 1500V 3.5A 50W * * NPN 2SD1396 1500V 2.5A 50W * * NPN 2SC3153 900V 6A 100W * * NPN2SD1403 1500V 6A 50W * * NPN2SD1410 1500V 3.5A 80W * * NPN2SD2057 1500V 5A 100W * * NPN2SD2027 1500V 5A 50W * * NPN2SD953 1500V 7A 95W * * NPN2SD951 1500V 3A 65W * * NPN2SD950 1500V 3.5A 80W * * NPN2SD852 1500V 5A 70W * * NPN2SD850 1500V 3A 25W * * NPN2SD900B 1500V 5A 50W * * NPN2SD899A 1500V 4A 50W * * NPN2SD898B 1500V 3A 50W * * NPN2SD871 1500V 6A 50W * * NPN2SD870 1500V 5A 50W * * NPN2SD869 1500V 3.5A 50W * * NPN2SD1433 1500V 7A 80W * * NPN2SD1432 1500V 6A 80W * * NPN2SD1431 1500V 5A 80W * * NPN2SD820 1500V 5A 50W * * NPN常用场效应管及晶体管参数(11)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD819 1500V 3.5A 50W * * NPN2SD1497 1500V 6A 50W * * NPN2SD1398 1500V 5A 50W * * NPN2SD1427 1500V 5A 80W * * NPN2SD1428 1500V 6A 80W * * NPN2SD1426 1500V 3.5A 80W * * NPN2SC2068 70V 0.2A 0.62W * * NPN2SC1627Y 80V 0.3A 0.6W * * NPN2SC495Y 70V 0.8A 5W * * NPN2SC388A 20V 0.02A 0.2W * * NPN2SB686 100V 6A 60W * * PNP2SA940 150V 1.5A 1.5W * * PNP2SC2120Y 30V 0.8A 0.6W * * NPN2SD1555 1500V 5A 50W * * NPN2SD8806 60V 3A 30W * * NPN2SC2456 300V 0.1A 10W * * NPN2SA1300 20V 2A 0.7W * * PNP2SC304CD 60V 0.5A 0.8W * * NPN2SC2238 160V 1.5A 25W * * NPN2SC3328 80V 2A 0.9W * * NPN2SC2190 450V 5A 100W * * NPN2SA968Y 160V 1.5A 25W * * PNP2SC3402 50V 0.1A 0.3W * * NPN2SC2168 200V 2A 30W * * NPN2SC3198G 60V 0.15A 0.4W * * NPN 2SC2655Y 60V 2A 0.9W * * NPN2SC1827 80V 4A 30W * * NPN2SA1266Y 50V 0.15A 0.4W * * PNP 2SD880 60V 3A 30W * * NPN2SC1906 30V 0.05A 0.3W * * NPN 2SC945 50V 0.1A 0.25W * * NPN2SC3279 30V 2A 0.75W * * NPN2SC2229 200V 0.05A 0.8W * * NPN 2SC2236 30V 1.5A 0.9W * * NPN2SC383 20V 0.05A 0.2W * * NPN2SA950Y 150V 0.8A 0.6W * * PNP BC548B 30V 0.2A 0.5W * * NPN2SC3399 50V 0.1A 0.3W * * NPN2SD1455 1500V 5A 50W * * NPN2SC1983R 80V 3A 30W * * NPN2SC227 300V 0.1A 0.75W * * NPN2SA778AK 180V 0.05A 0.2W * * PNPDTC114ES 50V 0.1A 0.25W * * NPN2SC3413C 40V 0.1A 0.5W * * NPN常用场效应管及晶体管参数(12)---------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC2611 300V 0.1A 1.25W * * NPN2SC1514 300V 0.1A 1.25W * * NPNDTC124ES 50V 0.1A 0.25W * * PNP2SD1078 50V 2A 20W * * NPN2SA1390 35V 0.5A 0.3W * * PNP2SD788 20V 2A 0.9W * * NPN2SD882 40V 3A 10W * * NPN2SD787 20V 2A 0.9W * * NPN2SD401AK 200V 2A 25W * * NPN2SC2610 300V 0.1A 0.8W * * NPN2SC2271N 300V 0.1A 0.75W * * NPN2SC1740 50V 0.3A 0.3W * * NPN2SC1214C 50V 0.5A 0.6W * * NPN2SA673 50V 0.5A 0.4W * * PNP2SD1556 1500V 6A 50W * * NPN2SD1499 100V 5A 40W * * NPN2SD1264A 200V 2A 30W * * NPN2SD1010 50V 0.05A 0.3W * * NPN2SD966 60V 5A 1W * * NPN2SD601AR 60V 0.1A 0.2W * * NPN2SC3265Y 30V 0.8A 0.2W * * NPN2SC3063 300V 0.1A 1.2W * * NPN2SC2594 40V 5A 10W * * NPN2SC1317-R 30V 0.5A 0.4W * * NPN2SB1013A 30V 0.5A 0.3W * * PNP2SD1226 60V 3A 35W * * NPN2SC2636Y 30V 0.05A 0.4W * * NPN2SB940 200V 2A 30W * * PNP2SA720-Q 50V 0.5A 0.4W * * PNP2SD1391 1500V 5A 80W * * NPN2SC2188 45V 0.05A 0.6W * * NPN2SK301-R * 0.14A 0.25W * * N沟场效应管2SD1266 60V 3A 35W * * NPN2SD1175 1500V 5A 100W * * NPN2SD973 30V 1A 1W * * NPN2SC2923 300V 0.2A 15W * * NPN2SC2653H 250V 0.2A 15W * * NPN2SC2377C 30V 0.15A 0.2W * * NPN2SC1685Q 30V 0.1A 0.25W * * NPN2SC1573A 250V 0.07A 0.6W * * NPN2SB642-R 60V 0.2A 0.4W * * PNP2SA1309A 25V 0.1A 0.3W * * PNP2SA1018 150V 0.07A 0.75W * * PNP2SA564A 25V 0.1A 0.25W * * PNP--------------------------------------------------------------------------------常用场效应管及晶体管参数(13)--------------------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SK301-Q * 0.14A 0.25W * * N沟场效应管2SD1541 1500V 3A 50W * * NPN2SC1685 30V 0.1A 0.25W * * NPN2SC1573A 250V 0.07A 0.6W * * NPN 2SA1309A 25V 0.1A 0.3W * * PNP UN4213 50V 0.1A 0.25W * * NPN UN4211 50V 0.1A 0.25W * * NPN UN4212 50V 0.1A 0.25W * * NPN UN4111 50V 0.1A 0.25W * * PNP2SD1541 1500V 3A 50W * * NPN2SD965 40V 5A 0.75W * * NPN2SC2839 30V 0.1A 0.1W * * NPN2SC2258 250V 0.1A 1W * * NPN2SC1846 45V 1A 1.2W * * NPN2SC1573A 250V 0.07A 0.6W * * NPN 2SA1309A 25V 0.1A 0.3W * * PNP2SD1544 1500V 3.5A 40W * * NPN 2SD802 900V 6A 50W * * NPN2SC2717 35V 0.8A 7.5W * * NPN2SC2482 150V 0.1A 0.9W * * NPN2SC2073 150V 1.5A 25W * * NPN2SC1815Y 60V 0.15A 0.4W * * NPN 2SB774T 30V 0.01A 0.25W * * PNP 2SA1015R 50V 0.15A 0.4W * * PNP2SA904 90V 0.05A 0.2W * * PNP 2SA562T 30V 0.4A 0.3W * * PNP。

常用全系列场效应管MOS管型号参数封装资1.IRF系列：IRF540N、IRF840、IRF3205等IRF系列是一种N沟道MOS管，具有低电源电流和高开关速度特点，可以工作在高频率下。

常用的封装有TO-220、TO-247、D2-Pak等。

-IRF540N参数：导通电阻：0.077Ω最大耗散功率：150W最大漏电流：50μA最大栅源电压：100V最大漏源电压：100V最大栅极电荷：49nC-IRF840参数：导通电阻：0.85Ω最大耗散功率：125W最大漏电流：10μA最大栅源电压：500V最大漏源电压：500V最大栅极电荷：90nC-IRF3205参数：导通电阻：8mΩ最大耗散功率：110W最大漏电流：250μA最大栅源电压：20V最大漏源电压：55V最大栅极电荷：75nC2.IRFP系列：IRFP250N、IRFP460等IRFP系列是一种P沟道MOS管，具有低导通电阻和高开关速度特点，适合高频率下的应用。

常用的封装有TO-247、TO-3P等。

-IRFP250N参数：导通电阻：0.095Ω最大耗散功率：200W最大漏电流：250μA最大栅源电压：100V最大漏源电压：200V最大栅极电荷：73nC-IRFP460参数：导通电阻：0.27Ω最大耗散功率：180W最大栅源电压：500V最大漏源电压：500V最大栅极电荷：123nC3.IRL系列：IRL540N、IRL3713等IRL系列是一种低电平驱动的MOS管，具有低导通电阻和高开关速度特点，适合低电平驱动电路。

常用的封装有TO-220、D2-Pak等。

-IRL540N参数：导通电阻：0.054Ω最大耗散功率：120W最大漏电流：50μA最大栅源电压：55V最大漏源电压：100V最大栅极电荷：32nC-IRL3713参数：导通电阻：7.5mΩ最大耗散功率：60W最大漏电流：50μA最大栅源电压：20V最大栅极电荷：20nC以上是常用全系列场效应管MOS管型号参数封装资的介绍，不同型号的MOS管具有不同的特点和适用场景，用户可以根据实际需求选择适合的型号和封装方式。

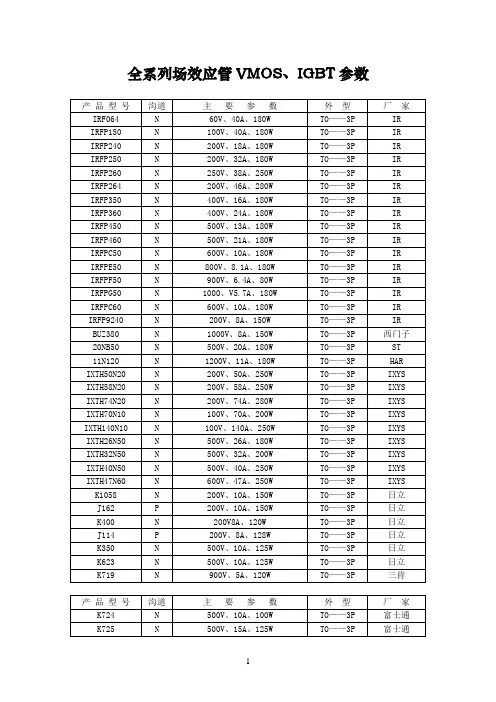

全系列场效应管VMOS、IGBT参数
产 品 型 号
沟道
主 要 参 数
外 型
厂 家
IRF064
N
60V、40A、180W
TO——3P
IR
IRFP150
N
100V、40A、180W
TO——3P
IR
IRFP240
N
200V、18A、180W
TO——3P
IR
IRFP250
N
200V、32A、180W
TO——3P
TO——3P
东芝
K793
N
850V、5A、125W
TO——3P
东芝
K794
N
900V、5A、150W
TO——3P
东芝
K825
N
500V、15A、125W
TO——3P
NEC
K872
N
900V、6A、150W
TO——3P
NEC
K962
N
900V、8A、150W
TO——3P
富士通
K1017
N
450V、20A、150W
富士通
IMBH60-100
N
1000V、60A、300W
TO——3P大
富士通
GT60M103
N
1000V、60A、300W
TO——3P大
东芝
GT60M104
N
1000V、60A、300W
TO——3P大
东芝
GT60M303
IGBT
1000V60A300W
TO——3P大
东芝
GT40M101
IGBT
1500V40A300W
TO——3P

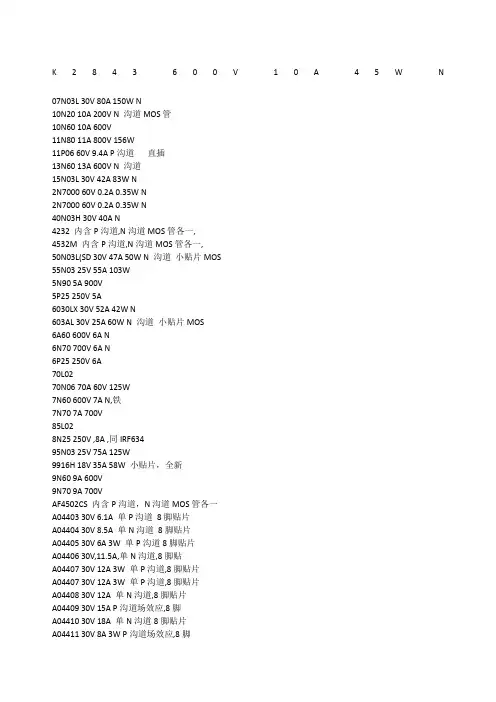

K2843600V10A45W N07N03L 30V 80A 150W N10N20 10A 200V N 沟道MOS管10N60 10A 600V11N80 11A 800V 156W11P06 60V 9.4A P沟道直插13N60 13A 600V N 沟道15N03L 30V 42A 83W N2N7000 60V 0.2A 0.35W N2N7000 60V 0.2A 0.35W N40N03H 30V 40A N4232 内含P沟道,N沟道MOS管各一,4532M 内含P沟道,N沟道MOS管各一,50N03L(SD 30V 47A 50W N 沟道小贴片MOS55N03 25V 55A 103W5N90 5A 900V5P25 250V 5A6030LX 30V 52A 42W N603AL 30V 25A 60W N 沟道小贴片MOS6A60 600V 6A N6N70 700V 6A N6P25 250V 6A70L0270N06 70A 60V 125W7N60 600V 7A N,铁7N70 7A 700V85L028N25 250V ,8A ,同IRF63495N03 25V 75A 125W9916H 18V 35A 58W 小贴片，全新9N60 9A 600V9N70 9A 700VAF4502CS 内含P沟道，N沟道MOS管各一A04403 30V 6.1A 单P沟道8脚贴片A04404 30V 8.5A 单N沟道8脚贴片A04405 30V 6A 3W 单P沟道8脚贴片A04406 30V,11.5A,单N沟道,8脚贴A04407 30V 12A 3W 单P沟道,8脚贴片A04407 30V 12A 3W 单P沟道,8脚贴片A04408 30V 12A 单N沟道,8脚贴片A04409 30V 15A P沟道场效应,8脚A04410 30V 18A 单N沟道8脚贴片A04411 30V 8A 3W P沟道场效应,8脚A04413 30V 15A 3W 单P沟道,8脚贴片A04413 30V 15A 3W 单P沟道,8脚贴片A04414 30V,8.5A,3WM 单N沟道，8脚A04418 30V 11.5A N沟道8脚贴片A04422 30V 11A N 沟道8脚贴片A04423 30V 15A 3.1W 单P沟道,8脚贴A04600 内含P沟道，N沟道MOS管各一A0D405 30V，18A，P高压板MOS管贴A0D408 30V，18A，P高压板MOS管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D409 60V 26/18A P 高压板MOS 管贴A0D420 30V,10A,N高压板MOS管贴A0D442 60V，38/27A，N 高压板MOS管贴A0D442 60V38/27A,N高压板MOS管贴A0D444 60V,12A,N 高压板MOS管贴A0P600 内含P,N沟道各1,30V 7.5AA0P605 内含P,N沟道各1,30V 7.5AA0P607 内含P、N沟道各1，60V 4。

全系列常用场效应管参数大全场效应管是一种主要用于放大和开关电路的电子元器件，具有众多的参数。

以下是常用的场效应管参数：1.静态特性参数：(1) 阈值电压（Vth）：场效应管的控制电压，使得其导通或截止的电压值。

(2) 静态漏源电流（Idss）：当栅极电压为零时，漏极电流的最大值。

(3)鼓励因子（μ）：增强型场效应管的漏源电流与栅极电流之比。

2.动态特性参数：(1) 输入电容（Ciss）：输入端的电容值，是栅极与源极之间的电容。

(2) 输出电容（Coss）：输出端的电容值，是漏极与源极之间的电容。

(3) 反馈电容（Crss）：栅极与漏极之间的电容。

(4) 压摆率（Slew Rate）：指场效应管的输出电压在单位时间内的变化速率。

(5) 开关时间（Turn-on/off Time）：指将场效应管从导通状态切换到截止状态或从截止状态切换到导通状态所需的时间。

(6) 最大工作频率（fmax）：指场效应管的最大可靠工作频率。

(7) 功耗（Power Dissipation）：指场效应管在单位时间内消耗的电功率。

3.温度特性参数：(1) 热阻（Thermal Resistance）：指场效应管的散热能力。

(2) 温度系数（Temperature Coefficient）：指场效应管的电性能随温度变化的程度。

(3)工作温度范围：指场效应管能够正常工作的温度范围。

4.包装特性参数：(1)封装类型：常见的封装类型有TO-92、TO-220、SOT-23等。

(2)引脚布局：指场效应管引脚的排列方式。

5.其他特性参数：(1) 最大电压（Maximum Voltage）：指场效应管能够承受的最大电压。

(2) 最大电流（Maximum Current）：指场效应管能够承受的最大电流。

(3) 开关能力（Switching Capability）：指场效应管切换时的能力，包括开关速度和能量转移等方面。

以上是常用的场效应管参数，不同型号的场效应管具有不同的参数范围和性能，使用时需要根据实际需求选择合适的型号。

场效应管参数大全场效应管（Field Effect Transistor）是一种三端电子器件，由源极（Source）、栅极（Gate）和漏极（Drain）组成。

在场效应管中，栅极控制电流的流动，输出电流由源极到漏极流动。

场效应管广泛应用于电子设备和集成电路中，是数字和模拟电路中最重要的组成元件之一、下面是场效应管的一些重要参数：1. 阈值电压（Threshold Voltage）：场效应管的阈值电压（Vth）是指在栅极电压低于该值时，管子处于截止（OFF）状态，没有漏极电流流过。

阈值电压是场效应管的重要特性之一，对于管子的工作状态和电路设计都有重要影响。

2. 最大漏极电流（Maximum Drain Current）：最大漏极电流（Idmax）是指在给定的栅极-漏极电压下，场效应管可以承受的最大漏极电流。

超过最大漏极电流的电流将损坏管子。

3. 转导电导（Transconductance）：转导电导（gm）是指单位栅极-漏极电压变化时，漏极电流的变化量。

转导电导是场效应管的重要参数，也用来衡量管子的增益和灵敏度。

4. 漏极电压（Drain-Source Voltage）：漏极电压（Vds）是指场效应管的漏极与源极之间的电压差。

漏极电压对场效应管的工作状态和性能有重要影响。

5. 饱和电流（Saturation Current）：饱和电流（Idsat）是指在给定的栅极电压下，场效应管的漏极电流达到饱和状态时的电流值。

6. 耗散功率（Power Dissipation）：耗散功率是指场效应管在工作中消耗的功率。

场效应管的耗散功率深受设计要求和环境温度的影响。

7. 开启时间和关闭时间（Turn-On and Turn-Off Time）：开启时间是指场效应管由截止状态转变为导通状态所需的时间，关闭时间是指从导通状态转变为截止状态所需的时间。

8. 输入和输出电容（Input/Output Capacitance）：输入和输出电容是指场效应管输入和输出端之间的电容。

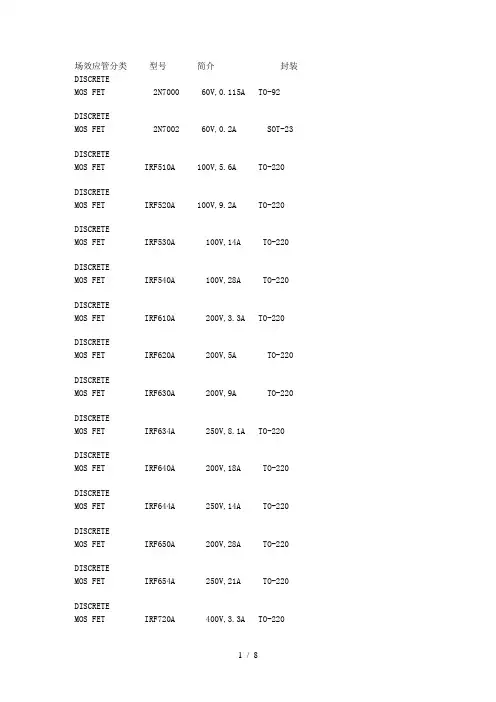

场效应管分类型号简介封装DISCRETEMOS FET 2N7000 60V,0.115A TO-92DISCRETEMOS FET 2N7002 60V,0.2A SOT-23DISCRETEMOS FET IRF510A 100V,5.6A TO-220DISCRETEMOS FET IRF520A 100V,9.2A TO-220DISCRETEMOS FET IRF530A 100V,14A TO-220DISCRETEMOS FET IRF540A 100V,28A TO-220DISCRETEMOS FET IRF610A 200V,3.3A TO-220DISCRETEMOS FET IRF620A 200V,5A TO-220DISCRETEMOS FET IRF630A 200V,9A TO-220DISCRETEMOS FET IRF634A 250V,8.1A TO-220DISCRETEMOS FET IRF640A 200V,18A TO-220DISCRETEMOS FET IRF644A 250V,14A TO-220DISCRETEMOS FET IRF650A 200V,28A TO-220DISCRETEMOS FET IRF654A 250V,21A TO-220DISCRETEMOS FET IRF720A 400V,3.3A TO-220MOS FET IRF730A 400V,5.5A TO-220DISCRETEMOS FET IRF740A 400V,10A TO-220DISCRETEMOS FET IRF750A 400V,15A TO-220DISCRETEMOS FET IRF820A 500V,2.5A TO-220DISCRETEMOS FET IRF830A 500V,4.5A TO-220DISCRETEMOS FET IRF840A 500V,8A TO-220DISCRETEMOS FET IRF9520 TO-220DISCRETEMOS FET IRF9540 TO-220DISCRETEMOS FET IRF9610 TO-220DISCRETEMOS FET IRF9620 TO-220DISCRETEMOS FET IRFP150A 100V,43A TO-3PDISCRETEMOS FET IRFP250A 200V,32A TO-3PDISCRETEMOS FET IRFP450A 500V,14A TO-3PDISCRETEMOS FET IRFR024A 60V,15A D-PAKDISCRETEMOS FET IRFR120A 100V,8.4A D-PAKMOS FET IRFR214A 250V,2.2A D-PAKDISCRETEMOS FET IRFR220A 200V,4.6A D-PAKDISCRETEMOS FET IRFR224A 250V,3.8A D-PAKDISCRETEMOS FET IRFR310A 400V,1.7A D-PAKDISCRETEMOS FET IRFR9020TF D-PAKDISCRETEMOS FET IRFS540A 100V,17A TO-220FDISCRETEMOS FET IRFS630A 200V,6.5A TO-220FDISCRETEMOS FET IRFS634A 250V,5.8A TO-220FDISCRETEMOS FET IRFS640A 200V,9.8A TO-220FDISCRETEMOS FET IRFS644A 250V,7.9A TO-220FDISCRETEMOS FET IRFS730A 400V,3.9A TO-220FDISCRETEMOS FET IRFS740A 400V,5.7A TO-220FDISCRETEMOS FET IRFS830A 500V,3.1A TO-220FDISCRETEMOS FET IRFS840A 500V,4.6A TO-220FDISCRETEMOS FET IRFS9Z34 -60V,12A TO-220FMOS FET IRFSZ24A 60V,14A TO-220FDISCRETEMOS FET IRFSZ34A 60V,20A TO-220FDISCRETEMOS FET IRFU110A 100V,4.7A I-PAKDISCRETEMOS FET IRFU120A 100V,8.4A I-PAKDISCRETEMOS FET IRFU220A 200V,4.6A I-PAKDISCRETEMOS FET IRFU230A 200V,7.5A I-PAKDISCRETEMOS FET IRFU410A 500V I-PAKDISCRETEMOS FET IRFU420A 500V,2.3A I-PAKDISCRETEMOS FET IRFZ20A TO-220DISCRETEMOS FET IRFZ24A 60V,17A TO-220DISCRETEMOS FET IRFZ30 TO-220DISCRETEMOS FET IRFZ34A 60V,30A TO-220DISCRETEMOS FET IRFZ40 TO-220DISCRETEMOS FET IRFZ44A 60V,50A TO-220DISCRETEMOS FET IRLS530A 100V,10.7A,Logic TO-220FMOS FET IRLSZ14A 60V,8A,Logic TO-220FDISCRETEMOS FET IRLZ24A 60V,17A,Logic TO-220DISCRETEMOS FET IRLZ44A 60V,50A,Logic TO-220DISCRETEMOS FET SFP36N03 30V,36A TO-220DISCRETEMOS FET SFP65N06 60V,65A TO-220DISCRETEMOS FET SFP9540 -100V,17A TO-220DISCRETEMOS FET SFP9634 -250V,5A TO-220DISCRETEMOS FET SFP9644 -250V,8.6A TO-220DISCRETEMOS FET SFP9Z34 -60V,18A TO-220DISCRETEMOS FET SFR9214 -250V,1.53A D-PAKDISCRETEMOS FET SFR9224 -250V,2.5A D-PAKDISCRETEMOS FET SFR9310 -400V,1.5A D-PAKDISCRETEMOS FET SFS9630 -200V,4.4A TO-220FDISCRETEMOS FET SFS9634 -250V,3.4A TO-220FDISCRETEMOS FET SFU9220 -200V,3.1A I-PAKMOS FET SSD2002 25V N/P Dual 8SOPDISCRETEMOS FET SSD2019 20V P-ch Dual 8SOPDISCRETEMOS FET SSD2101 30V N-ch Single 8SOPDISCRETEMOS FET SSH10N80A 800V,10A TO-3PDISCRETEMOS FET SSH10N90A 900V,10A TO-3PDISCRETEMOS FET SSH5N90A 900V,5A TO-3PDISCRETEMOS FET SSH60N10 TO-3PDISCRETEMOS FET SSH6N80A 800V,6A TO-3PDISCRETEMOS FET SSH70N10A 100V,70A TO-3PDISCRETEMOS FET SSH7N90A 900V,7A TO-3PDISCRETEMOS FET SSH9N80A 800V,9A TO-3PDISCRETEMOS FET SSP10N60A 600V,9A TO-220DISCRETEMOS FET SSP1N60A 600V,1A TO-220DISCRETEMOS FET SSP2N90A 900V,2A TO-220DISCRETEMOS FET SSP35N03 30V,35A TO-220MOS FET SSP3N90A 900V,3A TO-220DISCRETEMOS FET SSP4N60A 600V,4A TO-220DISCRETEMOS FET SSP4N60AS 600V,4A TO-220DISCRETEMOS FET SSP4N90AS 900V,4.5A TO-220DISCRETEMOS FET SSP5N90A 900V,5A TO-220DISCRETEMOS FET SSP60N06 60V,60A TO-220DISCRETEMOS FET SSP6N60A 600V,6A TO-220DISCRETEMOS FET SSP70N10A 100V,55A TO-220DISCRETEMOS FET SSP7N60A 600V,7A TO-220DISCRETEMOS FET SSP7N80A 800V,7A TO-220DISCRETEMOS FET SSP80N06A 60V,80A TO-220DISCRETEMOS FET SSR1N60A 600V,0.9A D-PAKDISCRETEMOS FET SSR2N60A 600V,1.8A D-PAKDISCRETEMOS FET SSR3055A 60V,8A D-PAKDISCRETEMOS FET SSS10N60A 600V,5.1A TO-220FMOS FET SSS2N60A 600V,1.3A TO-220FDISCRETEMOS FET SSS3N80A 800V,2A TO-220FDISCRETEMOS FET SSS3N90A 900V,2A TO-220FDISCRETEMOS FET SSS4N60A 600V,3.5A TO-220(F/P)DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220(F/P)DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220FDISCRETEMOS FET SSS4N90AS 900V,2.8A TO-220FDISCRETEMOS FET SSS5N80A 800V,3A TO-220FDISCRETEMOS FET SSS6N60A 600V, TO-220(F/P)（注：可编辑下载，若有不当之处，请指正，谢谢!）[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

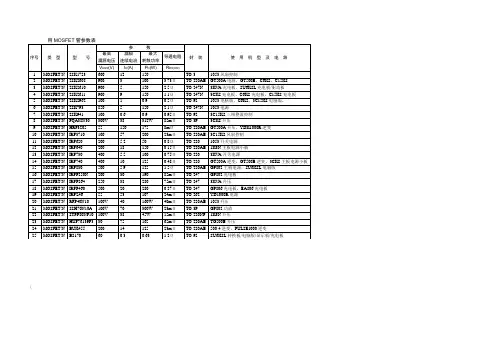

100V
70
300W
23mΩ
TO-3P
GP802功放
22
MOSFET-N
STPP80NF10
100V
38
45W
15mΩ
TO-220NP
1K3N升压
23
MOSFET-N
HUF76139P3
30
75
165
65mΩ
TO-220AB
TG500B升压
24
MOSFET-N
BUK455
200
14
125
23mΩ
TO-220AB
85mΩ
TO-3P
3CKS升压
9
MOSFET-N
HRF3205
55
150
175
8mΩ
TO-220AB
GT500A升压，YDK1000R逆变
10
MOSFET-N
IRF3710
100
57
200
23mΩ
TO-220AB
3C15KS风扇控制
11
MOSFET-N
IRF620
200
5.2
50
0.8Ω
TO-220
600
200
模块
SU6KSL功放
11
IGBT
TOSHIBA
MG200J2YS50
500
200
2.70
模块
3C15KS升压，EA806功放
12
IGBT
TOSHIBA
MG300Q2YS61
1200
300
2700
2.6V
模块
3C15KS逆变
表8：本书所用IGBT器件参数表
表9：本书所用单向可控硅(SCR)参数表

常用场效应管和晶体管参数大全-------------------------------------------------------------------------------- 常用场效应管及晶体管参数(1)-------------------------------------------------------------------------------- 常用场效应管和晶体管参数大全IRFU020 50V 15A 42W * * NMOS场效应IRFPG42 1000V 4A 150W * * NMOS场效应IRFPF40 900V 4.7A 150W * * NMOS场效应IRFP9240 200V 12A 150W * * PMOS场效应IRFP9140 100V 19A 150W * * PMOS场效应IRFP460 500V 20A 250W * * NMOS场效应IRFP450 500V 14A 180W * * NMOS场效应IRFP440 500V 8A 150W * * NMOS场效应IRFP353 350V 14A 180W * * NMOS场效应IRFP350 400V 16A 180W * * NMOS场效应IRFP340 400V 10A 150W * * NMOS场效应IRFP250 200V 33A 180W * * NMOS场效应IRFP240 200V 19A 150W * * NMOS场效应IRFP150 100V 40A 180W * * NMOS场效应IRFP140 100V 30A 150W * * NMOS场效应IRFP054 60V 65A 180W * * NMOS场效应IRFI744 400V 4A 32W * * NMOS场效应IRFI730 400V 4A 32W * * NMOS场效应IRFD9120 100V 1A 1W * * NMOS场效应IRFD123 80V 1.1A 1W * * NMOS场效应IRFD120 100V 1.3A 1W * * NMOS场效应IRFD113 60V 0.8A 1W * * NMOS场效应IRFBE30 800V 2.8A 75W * * NMOS场效应IRFBC40 600V 6.2A 125W * * NMOS场效应IRFBC30 600V 3.6A 74W * * NMOS场效应IRFBC20 600V 2.5A 50W * * NMOS场效应IRFS9630 200V 6.5A 75W * * PMOS场效应IRF9630 200V 6.5A 75W * * PMOS场效应IRF9610 200V 1A 20W * * PMOS场效应IRF9541 60V 19A 125W * * PMOS场效应IRF9531 60V 12A 75W * * PMOS场效应IRF9530 100V 12A 75W * * PMOS场效应IRF840 500V 8A 125W * * NMOS场效应IRF830 500V 4.5A 75W * * NMOS场效应IRF740 400V 10A 125W * * NMOS场效应IRF730 400V 5.5A 75W * * NMOS场效应IRF720 400V 3.3A 50W * * NMOS场效应IRF640 200V 18A 125W * * NMOS场效应IRF630 200V 9A 75W * * NMOS场效应IRF610 200V 3.3A 43W * * NMOS场效应IRF541 80V 28A 150W * * NMOS场效应IRF540 100V 28A 150W * * NMOS场效应IRF530 100V 14A 79W * * NMOS场效应IRF440 500V 8A 125W * * NMOS场效应IRF230 200V 9A 79W * * NMOS场效应IRF130 100V 14A 79W * * NMOS场效应BUZ20 100V 12A 75W * * NMOS场效应BUZ11A 50V 25A 75W * * NMOS场效应BS170 60V 0.3A 0.63W * * NMOS场效应4n60F 600V 4A 33W * * N-CHANNELSSP4N60 4A 600VSSP4N90 4A 900V 140WSSP5N90 5A 900V 150W6N60 6A 600V 125W7N90 7A 900V 150W-------------------------------------------------------------------------------- 常用场效应管及晶体管参数(2)-------------------------------------------------------------------------------- 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC4582 600V 15A 75W * * NPN2SC4517 550V 3A 30W * * NPN2SC4429 1100V 8A 60W * * NPN2SC4297 500V 12A 75W * * NPN2SC4288 1400V 12A 200W * * NPN2SC4242 450V 7A 40W * * NPN2SC4231 800V 2A 30W * * NPN2SC4119 1500V 15A 250W * * NPN2SC4111 1500V 10A 250W * * NPN2SC4106 500V 7A 50W * 20MHZ NPN2SC4059 600V 15A 130W * * NPN2SC4038 50V 0.1A 0.3W * 180MHZ NPN2SC4024 100V 10A 35W * * NPN2SC3998 1500V 25A 250W * * NPN2SC3997 1500V 15A 250W * * NPN2SC3987 50V 3A 20W 1000 * NPN(达林顿)2SC3953 120V 0.2A 1.3W * 400MHZ NPN2SC3907 180V 12A 130W * 30MHZ NPN2SC3893 1400V 8A 50W * 8MHZ NPN2SC3886 1400V 8A 50W * 8MHZ NPN2SC3873 500V 12A 75W * 30MHZ NPN2SC3866 900V 3A 40W * * NPN2SC3858 200V 17A 200W * 20MHZ NPN2SC3807 30V 2A 1.2W * 260MHZ NPN2SC3783 900V 5A 100W * * NPN2SC3720 1200V 10A 200W * * NPN2SC3680 900V 7A 120W * * NPN2SC3679 900V 5A 100W * * NPN2SC3595 30V 0.5A 1.2W 90 * NPN2SC3527 500V 15A 100W 13 * NPN2SC3505 900V 6A 80W 12 * NPN2SC3460 1100V 6A 100W 12 * NPN2SC3457 1100V 3A 50W 12 * NPN2SC3358 20V 0.15A * * 7000MHZ NPN2SC3355 20V 0.15A * * 6500MHZ NPN2SC3320 500V 15A 80W * * NPN2SC3310 500V 5A 40W 20 * NPN2SC3300 100V 15A 100W * * NPN2SC1855 20V 0.02A 0.25W * 550MHZ NPN2SC1507 300V 0.2A 15W * * NPN------------------------------------------------------------------常用场效应管及晶体管参数(3)------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1494 36V 6A 40W * 175MHZ NPN2SC1222 60V 0.1A 0.25W * 100MHZ NPN2SC1162 35V 1.5A 10W * * NPN2SC1008 80V 0.7A 0.8W * 50MHZ NPN2SC900 30V 0.03A 0.25W * 100MHZ NPN2SC828 45V 0.05A 0.25W * * NPN2SC815 60V 0.2A 0.25W * * NPN2SC380 35V 0.03A 0.25W * * NPN2SC106 60V 1.5A 15W * * NPN2SB1494 120V 25A 120W * * PNP(达林顿）2SB1429 180V 15A 150W * * PNP2SB1400 120V 6A 25W 1000-20000 * PNP(达林顿）2SB1375 60V 3A 2W * * PNP2SB1335 80V 4A 30W * * PNP2SB1317 180V 15A 150W * * PNP2SB1316 100V 2A 10W 15000 * PNP(达林顿）2SB1243 40V 3A 1W * 70MHZ PNP2SB1240 40V 2A 1W * 100MHZ PNP2SB1238 80V 0.7A 1W * 100MHZ PNP2SB1185 60V 3A 25W * 75MHZ PNP2SB1079 100V 20A 100W 5000 * PNP(达林顿）2SB1020 100V 7A 40W 6000 * PNP(达林顿）2SB834 60V 3A 30W * * PNP2SB817 160V 12A 100W * * PNP2SB772 40V 3A 10W * * PNP2SB744 70V 3A 10W * * PNP2SB734 60V 1A 1W * * PNP2SB688 120V 8A 80W * * PNP2SB675 60V 7A 40W * * PNP(达林顿）2SB669 70V 4A 40W * * PNP(达林顿）2SB649 180V 1.5A 1W * * PNP2SB647 120V 1A 0.9W * 140MHZ PNP2SB449 50V 3.5A 22W * * PNP2SA1943 230V 15A 150W * * PNP2SA1785 400V 1A 1W * 140MHZ PNP2SA1668 200V 2A 25W * 20MHZ PNP2SA1516 180V 12A 130W * 25MHZ PNP2SA1494 200V 17A 200W * 20MHZ PNP2SA1444 100V 1.5A 2W * 80MHZ PNP2SA1358 120V 1A 10W * 120MHZ PNP2SA1302 200V 15A 150W * * PNP2SA1301 200V 10A 100W * * PNP2SA1295 230V 17A 200W * * PNP2SA1265 140V 10A 30W * * PNP2SA1216 180V 17A 200W * * PNP----------------------------------------------------------------- 常用场效应管及晶体管参数(4)-----------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SA1162 50V 0.15A 0.15W * * PNP2SA1123 150V 0.05A 0.75W * * PNP2SA1020 50V 2A 0.9W * * PNP2SA1009 350V 2A 15W * * PNP2N6678 650V 15A 175W * * NPN2N5685 60V 50A 300W * * NPN2N6277 180V 50A 300W * * NPN2N5551 160V 0.6A 0.6W * 100MHZ NPN2N5401 160V 0.6A 0.6W * 100MHZ PNP2N3773 160V 16A 150W * * NPN2N3440 450V 1A 1W * * NPN2N3055 100V 15A 115W * * NPN2N2907 60V 0.6A 0.4W 200 * NPN2N2369 40V 0.5A 0.3W * 800MHZ NPN2N2222 60V 0.8A 0.5W 45 * NPN9018 30V 0.05A 0.4W * 1G NPN9015 50V 0.1A 0.4W * 150MHZ PNP9014 50V 0.1A 0.4W * 150MHZ NPN9013 50V 0.5A 0.6W * * NPN9012 50V 0.5A 0.6W * * PNP9011 50V 0.03A 0.4W * 150MHZ NPNTIP147 100V 10A 125W * * PNPTIP142 100V 10A 125W * * NPNTIP127 100V 8A 65W * * PNPTIP122 100V 8A 65W * * NPNTIP102 100V 8A 2W * * NPNTIP42C 100V 6A 65W * * PNPTIP41C 100V 6A 65W * * NPNTIP36C 100V 25A 125W * * PNPTIP35C 100V 25A 125W * * NPNTIP32C 100V 3A 40W * * PNPTIP31C 100V 3A 40W * * NPNMJE13007 1500V 2.5A 60W * * NPNMJE13005 400V 4A 60W * * NPNMJE13003 400V 1.5A 14W * * NPNMJE2955T 60V 10A 75W * * NPNMJE350 300V 0.5A 20W * * NPNMJE340 300V 0.5A 20W * * NPNMJ13333 400V 20A 175W * * NPNMJ11033 120V 50A 300W * * NPNMJ11032 120V 50A 300W * * NPNMJ10025 850V 20A 250W * * NPNMJ10016 500V 50A 200W * * NPN------------------------------------------------------------------常用场效应管及晶体管参数(5)-----------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型BUS13A 1000V 15A 175W * * NPNBUH515 1500V 10A 80W * * NPNBU2532 1500V 15A 150W * * NPNBU2527 1500V 15A 150W * * NPNBU2525 1500V 12A 150W * * NPNBU2522 1500V 11A 150W * * NPNBU2520 800V 10A 150W * * NPNBU2508 700V 8A 125W * * NPNBU2506 1500V 7A 50W * * NPNBU932R 500V 15A 150W * * NPNBU806 400V 8A 60W * * NPNBU406 400V 7A 60W * * NPNBU323 450V 10A 125W * * NPN(达林顿)BF458 250V 0.1A 10W * * NPNBD682 100V 4A 40W * * PNPMJ10015 400V 50A 200W * * NPNMJ10012 400V 10A 175W * * NPN(达林顿)MJ4502 90V 30A 200W * * PNPMJ3055 60V 15A 115W * * NPNMJ2955 60V 15A 115W * * PNPMN650 1500V 6A 80W * * NPNBUX98A 400V 30A 210W * * NPNBUX84 800V 2A 40W * * NPNBUW13A 1000V 15A 150W * * NPNBUV48A 450V 15A 150W * * NPNBUV28A 225V 10A 65W * * NPNBUV26 90V 14A 65W * * NPNBUT12A 450V 10A 125W * * NPNBD681 100V 4A 40W * * NPNBD244 45V 6A 65W * * PNPBD243 45V 6A 65W * * NPNBD238 100V 2A 25W * * PNPBD237 100V 2A 25W * * NPNBD138 60V 1.5A 12.5W * * PNPBD137 60V 1.5A 12.5W * * NPNBD136 45V 1.5A 12.5W * * PNPBD135 45V 1.5A 12.5W * * NPNBC547 50V 0.2A 0.5W * 300MHZ NPNBC546 80V 0.2A 0.5W * * NPNBC338 50V 0.8A 0.6W * * NPNBC337 50V 0.8A 0.6W * * NPNBC327 50V 0.8 0.6W * * PNPBC307 50V 0.2AA 0.3W * * PNP-------------------------------------------------------------------常用场效应管及晶体管参数(6)-------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SDK55 400V 4A 60W * * NPN2SD2445 1500V 12.5A 120W * * NPN2SD2388 90V 3A 1.2W * * NPN(达林顿)2SD2335 1500V 7A 100W * * NPN2SD2334 1500V 5A 80W * * NPN2SD2156 120V 25A 125W 2000-20000 * NPN(达林顿)2SD2155 180V 15A 150W * * NPN2SD2036 60V 1A 1.2W * * NPN2SD2012 60V 3A 2W * * NPN2SD2008 80V 1A 1.5W * * NPN2SD1997 40V 3A 1.5W * 100MHZ NPN2SD1994 60V 1A 1W * * NPN2SD1993 50V 0.1A 0.4W * * NPN2SD1980 100V 2A 10W 1000-10000 * NPN(达林顿)2SD1978 120V 1.5A 1W 30000 * NPN(达林顿)2SD1975 180V 15A 150W * * NPN2SD1930 100V 2A 1.2W 1000 * NPN(达林顿)2SD1847 50V 1A 1W * * NPN(低噪)2SD1762 60V 3A 25W * 90MHZ NPN2SD1718 180V 15A 3.2W * 20MHZ NPN2SD1640 120V 2A 1.2W 4000-40000 * NPN(达林顿)2SD1590 150V 8A 25W 15000 * NPN(达林顿)2SD1559 100V 20A 20W 5000 * NPN(达林顿)2SD1415 80V 7A 40W 6000 * NPN(达林顿)2SD1416 80V 7A 40W 6000 * NPN(达林顿)2SD1302 25V 0.5A 0.5W * 200MHZ NPN2SD1273 80V 3A 40W * 50MHZ NPN2SD1163A 350V 7A 40W * 60MHZ NPN2SD1047 160V 12A 100W * * NPN2SD1037 150V 30A 180W * * NPN2SD1025 200V 8A 50W * * NPN(达林顿)2SD789 100V 1A 0.9W * * NPN2SD774 100V 1A 1W * * NPN2SD669 180V 1.5A 1W * 140MHZ NPN2SD667 120V 1A 0.9W * 140MHZ NPN( 达林顿)2SD560 150V 5A 30W * * NPN( 达林顿)2SD547 600V 50A 400W * * NPN2SD438 500V 1A 0.75W * 100MHZ NPN2SD415 120V 0.8A 5W * * NPN2SD385 100V 7A 30W * * NPN( 达林顿)2SD325 50V 3A 25W * * NPN2SD40C 40V 0.5A 40W * * NPN( 达林顿)2SC5252 1500V 15A 100W * * NPN2SC5251 1500V 12A 50W * * NPN2SC5250 1000V 7A 100W * * NPN------------------------------------------------------------------常用场效应管及晶体管参数(7)------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC5244 1500V 15A 200W * * NPN2SC5243 1500V 15A 200W * * NPN2SC5207 1500V 10A 50W * * NPN2sc5200 230V 15A 150W * * NPN2sc5132 1500V 16A 50W * * NPN2sc5088 1500V 10A 50W * * NPN2sc5086 1500V 10A 50W * * NPN2sc5068 1500V 10A 50W * * NPN2sc5020 1000V 7A 100W * * NPN2sc4953 500V 2A 25W * * NPN2sc4941 1500V 6A 65W * * NPN2sc4927 1500V 8A 50W * * NPN2sc4924 800V 10A 70W * * NPN2sc4913 2000V 0.2A 35W * * NPN2sc4769 1500V 7A 60W * * NPN( 带阻尼)2sc4747 1500V 10A 50W * * NPN2sc4745 1500V 6A 50W * * NPN2sc4742 1500V 6A 50W * * NPN( 带阻尼)2sc4706 900V 14A 130W * 6MH NPN2SD1887 1500V 10A 70W * * NPN2SD1886 1500V 8A 70W * * NPN2SD1885 1500V 6A 60W * * NPN2SD1884 1500V 5A 60W * * NPN2SD1883 1500V 4A 50W * * NPN2SD1882 1500V 3A 50W * * NPN2SD1881 1500V 10A 70W * * NPN2SD1880 1500V 8A 70W * * NPN2SD1879 1500V 6A 60W * * NPN2SD1878 1500V 5A 60W * * NPN2SD1876 1500V 3A 50W * * NPN2SD1739 1500V 6A 100W * * NPN2SD1738 1500V 5A 100W * * NPN2SD1737 1500V 3.5A 60W * * NPN2SD1732 1500V 7A 120W * * NPN2SD1731 1500V 6A 100W * * NPN2SD1730 1500V 5A 100W * * NPN2SD1729 1500V 3.5A 60W * * NPN2SD1711 1500V 7A 100W * * NPN2SD1710 1500V 6A 100W * * NPN2SD1656 1500V 6A 60W * * NPN2SD1655 1500V 5A 60W * * NPN2SD1654 1500V 3.5A 50W * * NPN2SD1653 1500V 2.5A 50W * * NPN2SD1652 1500V 6A 60W * * NPN2SD1651 1500V 5A 60W * * NPN------------------------------------------------------------------ 常用场效应管及晶体管参数(8)------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD1650 1500V 3.5A 50W * * NPN2SD1635 1500V 5A 100W * * NPN2SD1632 1500V 4A 70W * * NPN2SD1577 1500V 5A 80W * * NPN2SD1554 1500V 3.5A 40W * * NPN2SD1548 1500V 10A 50W * * NPN2SD1547 1500V 7A 50W * * NPN2SD1546 1500V 6A 50W * * NPN2SD1545 1500V 5A 50W * * NPN2SD1456 1500V 6A 50W * * NPN2SD1455 1500V 5A 50W * * NPN2SD1454 1700V 4A 50W * * NPN2SD1434 1700V 5A 80W * * NPN2SD1431 1500V 5A 80W * * NPN2SD1426 1500V 3.5A 80W * * NPN2SD1402 1500V 5A 120W * * NPN2SD1399 1500V 6A 60W * * NPN2SD1344 1500V 6A 50W * * NPN2SD1343 1500V 6A 50W * * NPN2SD1342 1500V 5A 50W * * NPN2SD1941 1500V 6A 50W * * NPN2SD1911 1500V 5A 50W * * NPN2SD1341 1500V 5A 50W * * NPN2SD1219 1500V 3A 65W * * NPN2SD1290 1500V 3A 50W * * NPN2SD1175 1500V 5A 100W * * NPN2SD1174 1500V 5A 85W * * NPN2SD1173 1500V 5A 70W * * NPN2SD1172 1500V 5A 65W * * NPN2SD1143 1500V 5A 65W * * NPN2SD1142 1500V 3.5A 50W * * NPN2SD1016 1500V 7A 50W * * NPN2SD995 2500V 3A 50W * * NPN2SD994 1500V 8A 50W * * NPN2SD957A 1500V 6A 50W * * NPN2SD954 1500V 5A 95W * * NPN2SD952 1500V 3A 70W * * NPN2SD904 1500V 7A 60W * * NPN2SD903 1500V 7A 50W * * NPN2SD871 1500V 6A 50W * * NPN2SD870 1500V 5A 50W * * NPN2SD869 1500V 3.5A 50W * * NPN2SD838 2500V 3A 50W * * NPN2SD822 1500V 7A 50W * * NPN2SD821 1500V 6A 50W * * NPN------------------------------------------------------------------常用场效应管及晶体管参数(9)------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD348 1500V 7A 50W * * NPN2SC4303A 1500V 6A 80W * * NPN2SC4292 1500V 6A 100W * * NPN2SC4291 1500V 5A 100W * * NPN2SC4199A 1500V 10A 100W * * NPN2SC3883 1500V 5A 50W * * NPN2SC3729 1500V 5A 50W * * NPN2SC3688 1500V 10A 150W * * NPN2SC3687 1500V 8A 150W * * NPN2SC3686 1500V 7A 120W * * NPN2SC3685 1500V 6A 120W * * NPN2SC3486 1500V 6A 120W * * NPN2SC3485 1500V 5A 120W * * NPN2SC3484 1500V 3.5A 80W * * NPN2SC3482 1500V 6A 120W * * NPN2SC3481 1500V 5A 120W * * NPN2SC3480 1500V 3.5A 80W * * NPN2SC2125 2200V 5A 50W * * NPN2SC2027 1500V 5A 50W * * NPNBUY71 2200V 2A 40W * * NPNBU508A 1500V 7.5A 75W * * NPNBU500 1500V 6A 75W * * NPNBU308 1500V 5A 12.5W * * NPNBU209A 1700V 5A 12.5W * * NPNBU208D 1500V 5A 12.5W * * NPNBU208A 1500V 5A 12.5W * * NPNBU108 1500V 5A 12.5W * * NPN2SD1585 60V 3A 15W * * NPN2SC403 50V 0.1A 0.1W * * NPN2SD1246 30V 2A 0.75W * * NPN2SC2570A 25V 0.07A 0.6W * * NPN2SC1047 30V 0.015A 0.15W * * NPN2SC3114 60V 0.15A 0.2W * * NPN2SD400 25V 1A 0.75W * * NPN2SC1923 40V 0.02A 0.1W * * NPN2SC2621 300V 0.2A 10W * * NPN2SC2568 300V 0.2A 10W * * NPN2SC2216 50V 0.05A 0.3W * * NPN2SC1674 30V 0.02A 0.1W * * NPN2SC536F 40V 0.1A 0.25W * * NPN2SA608F 30V 0.1A 0.25W * * PNP2SD1271A 130V 7A 40W * * NPN2SD1133 70V 4A 40W * * NPN---------------------------------------------------------------------常用场效应管及晶体管参数(10)---------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC1890A 120V 0.05A 0.3W * * NPN2SC1360 50V 0.05A 0.5W * * NPN2SA1304 150V 1.5A 25W * * PNP2SD1274A 150V 5A 40W * * NPN2SC2371 300V 0.1A 10W * * NPN2SA966Y 30V 1.5A 0.9W * * PNP2SD1378 80V 0.7A 10W * * NPN2SD553Y 70V 7A 40W * * NPNRN1204 50V 0.1A 0.3W * * NPN2SD1405Y 50V 3A 30W * * NPN2SC2878 50V 0.3A 0.4W * * NPN2SC1959 30V 0.4A 0.5W * * NPN2SC1569 300V 0.15A 1.5W * * NPN2SC2383Y 160V 1A 0.9W * * NPN2SA1299 50V 0.5A 0.3W * * PNP2SB564A 45V 0.05 0.25W * * PNP2SD1877 800V 4A 50W * * NPNBU508A 1500V 8A 125W * * NPN2SD906 1400V 8A 50W * * NPN2SD905 1400V 8A 50W * * NPN2SC1942 1500V 3A 100W * * NPN2SD1397 1500V 3.5A 50W * * NPN2SD1396 1500V 2.5A 50W * * NPN2SC3153 900V 6A 100W * * NPN2SD1403 1500V 6A 50W * * NPN2SD1410 1500V 3.5A 80W * * NPN2SD2057 1500V 5A 100W * * NPN2SD2027 1500V 5A 50W * * NPN2SD953 1500V 7A 95W * * NPN2SD951 1500V 3A 65W * * NPN2SD950 1500V 3.5A 80W * * NPN2SD852 1500V 5A 70W * * NPN2SD850 1500V 3A 25W * * NPN2SD900B 1500V 5A 50W * * NPN2SD899A 1500V 4A 50W * * NPN2SD898B 1500V 3A 50W * * NPN2SD871 1500V 6A 50W * * NPN2SD870 1500V 5A 50W * * NPN2SD869 1500V 3.5A 50W * * NPN2SD1433 1500V 7A 80W * * NPN2SD1432 1500V 6A 80W * * NPN2SD1431 1500V 5A 80W * * NPN2SD820 1500V 5A 50W * * NPN-------------------------------------------------------------------常用场效应管及晶体管参数(11)-------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SD819 1500V 3.5A 50W * * NPN2SD1497 1500V 6A 50W * * NPN2SD1398 1500V 5A 50W * * NPN2SD1427 1500V 5A 80W * * NPN2SD1428 1500V 6A 80W * * NPN2SD1426 1500V 3.5A 80W * * NPN2SC2068 70V 0.2A 0.62W * * NPN2SC1627Y 80V 0.3A 0.6W * * NPN2SB686 100V 6A 60W * * PNP2SA940 150V 1.5A 1.5W * * PNP2SC2120Y 30V 0.8A 0.6W * * NPN2SD1555 1500V 5A 50W * * NPN2SD8806 60V 3A 30W * * NPN2SC2456 300V 0.1A 10W * * NPN2SA1300 20V 2A 0.7W * * PNP2SC304CD 60V 0.5A 0.8W * * NPN2SC2238 160V 1.5A 25W * * NPN2SC3328 80V 2A 0.9W * * NPN2SC2190 450V 5A 100W * * NPN2SA968Y 160V 1.5A 25W * * PNP2SC3402 50V 0.1A 0.3W * * NPN2SC2168 200V 2A 30W * * NPN2SC3198G 60V 0.15A 0.4W * * NPN2SC2655Y 60V 2A 0.9W * * NPN2SC1827 80V 4A 30W * * NPN2SA1266Y 50V 0.15A 0.4W * * PNP2SD880 60V 3A 30W * * NPN2SC1906 30V 0.05A 0.3W * * NPN2SC945 50V 0.1A 0.25W * * NPN2SC3279 30V 2A 0.75W * * NPN2SC2229 200V 0.05A 0.8W * * NPN2SC2236 30V 1.5A 0.9W * * NPN2SC383 20V 0.05A 0.2W * * NPN2SA950Y 150V 0.8A 0.6W * * PNPBC548B 30V 0.2A 0.5W * * NPN2SC3399 50V 0.1A 0.3W * * NPN2SD1455 1500V 5A 50W * * NPN2SC1983R 80V 3A 30W * * NPN2SC227 300V 0.1A 0.75W * * NPN2SC1213D 50V 0.5A 0.4W * * NPN2SA778AK 180V 0.05A 0.2W * * PNPDTC114ES 50V 0.1A 0.25W * * NPN2SC3413C 40V 0.1A 0.5W * * NPN------------------------------------------------------------------------- 常用场效应管及晶体管参数(12)------------------------------------------------------------------------- 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SC2611 300V 0.1A 1.25W * * NPN2SC1514 300V 0.1A 1.25W * * NPNDTC124ES 50V 0.1A 0.25W * * PNP2SD1078 50V 2A 20W * * NPN2SA1390 35V 0.5A 0.3W * * PNP2SD788 20V 2A 0.9W * * NPN2SD882 40V 3A 10W * * NPN2SD787 20V 2A 0.9W * * NPN2SD401AK 200V 2A 25W * * NPN2SC2610 300V 0.1A 0.8W * * NPN2SC2271N 300V 0.1A 0.75W * * NPN2SC1740 50V 0.3A 0.3W * * NPN2SC1214C 50V 0.5A 0.6W * * NPN2SC458D 30V 0.1A 0.2W * * NPN2SA673 50V 0.5A 0.4W * * PNP2SD1556 1500V 6A 50W * * NPN2SD1499 100V 5A 40W * * NPN2SD1264A 200V 2A 30W * * NPN2SD1010 50V 0.05A 0.3W * * NPN2SD966 60V 5A 1W * * NPN2SD601AR 60V 0.1A 0.2W * * NPN2SC3265Y 30V 0.8A 0.2W * * NPN2SC3063 300V 0.1A 1.2W * * NPN2SC2594 40V 5A 10W * * NPN2SC1317-R 30V 0.5A 0.4W * * NPN2SB1013A 30V 0.5A 0.3W * * PNP2SD1226 60V 3A 35W * * NPN2SC2636Y 30V 0.05A 0.4W * * NPN2SB940 200V 2A 30W * * PNP2SA720-Q 50V 0.5A 0.4W * * PNP2SD1391 1500V 5A 80W * * NPN2SC2188 45V 0.05A 0.6W * * NPN2SK301-R * 0.14A 0.25W * * N沟场效应管2SD1266 60V 3A 35W * * NPN2SD1175 1500V 5A 100W * * NPN2SD973 30V 1A 1W * * NPN2SC2923 300V 0.2A 15W * * NPN2SC2653H 250V 0.2A 15W * * NPN2SC2377C 30V 0.15A 0.2W * * NPN2SC1685Q 30V 0.1A 0.25W * * NPN2SC1573A 250V 0.07A 0.6W * * NPN2SB642-R 60V 0.2A 0.4W * * PNP2SA1309A 25V 0.1A 0.3W * * PNP2SA1018 150V 0.07A 0.75W * * PNP2SA564A 25V 0.1A 0.25W * * PNP------------------------------------------------------------------常用场效应管及晶体管参数(13)------------------------------------------------------------------晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型2SK301-Q * 0.14A 0.25W * * N沟场效应管2SD1541 1500V 3A 50W * * NPN2SC1685 30V 0.1A 0.25W * * NPN2SC1573A 250V 0.07A 0.6W * * NPN2SA1309A 25V 0.1A 0.3W * * PNPUN4213 50V 0.1A 0.25W * * NPNUN4211 50V 0.1A 0.25W * * NPNUN4212 50V 0.1A 0.25W * * NPNUN4111 50V 0.1A 0.25W * * PNP2SD1541 1500V 3A 50W * * NPN2SD965 40V 5A 0.75W * * NPN2SC2839 30V 0.1A 0.1W * * NPN2SC2258 250V 0.1A 1W * * NPN2SC1846 45V 1A 1.2W * * NPN2SC1573A 250V 0.07A 0.6W * * NPN2SA1309A 25V 0.1A 0.3W * * PNP2SD1544 1500V 3.5A 40W * * NPN2SD802 900V 6A 50W * * NPN2SC2717 35V 0.8A 7.5W * * NPN2SC2482 150V 0.1A 0.9W * * NPN2SC2073 150V 1.5A 25W * * NPN2SC1815Y 60V 0.15A 0.4W * * NPN2SB774T 30V 0.01A 0.25W * * PNP2SA1015R 50V 0.15A 0.4W * * PNP2SA904 90V 0.05A 0.2W * * PNP2SA562T 30V 0.4A 0.3W * * PNP。

场效应管分类型号简介封装DISCRETEMOS FET 2N7000 60V,0.115A TO-92 DISCRETEMOS FET 2N7002 60V,0.2A SOT-23 DISCRETEMOS FET IRF510A 100V,5.6A TO-220 DISCRETEMOS FET IRF520A 100V,9.2A TO-220 DISCRETEMOS FET IRF530A 100V,14A TO-220 DISCRETEMOS FET IRF540A 100V,28A TO-220 DISCRETEMOS FET IRF610A 200V,3.3A TO-220 DISCRETEMOS FET IRF620A 200V,5A TO-220 DISCRETEMOS FET IRF630A 200V,9A TO-220 DISCRETEMOS FET IRF634A 250V,8.1A TO-220 DISCRETEMOS FET IRF640A 200V,18A TO-220 DISCRETEMOS FET IRF644A 250V,14A TO-220 DISCRETEMOS FET IRF650A 200V,28A TO-220 DISCRETEMOS FET IRF654A 250V,21A TO-220 DISCRETEMOS FET IRF720A 400V,3.3A TO-220 DISCRETEMOS FET IRF730A 400V,5.5A TO-220 DISCRETEMOS FET IRF740A 400V,10A TO-220 DISCRETEMOS FET IRF750A 400V,15A TO-220 DISCRETEMOS FET IRF820A 500V,2.5A TO-220 DISCRETEMOS FET IRF830A 500V,4.5A TO-220 DISCRETEMOS FET IRF840A 500V,8A TO-220 DISCRETEMOS FET IRF9520 TO-220 DISCRETEMOS FET IRF9540 TO-220 DISCRETEMOS FET IRF9610 TO-220 DISCRETEMOS FET IRF9620 TO-220 DISCRETEMOS FET IRFP150A 100V,43A TO-3P DISCRETEMOS FET IRFP250A 200V,32A TO-3P DISCRETEMOS FET IRFP450A 500V,14A TO-3P DISCRETEMOS FET IRFR024A 60V,15A D-PAK DISCRETEMOS FET IRFR120A 100V,8.4A D-PAK DISCRETEMOS FET IRFR214A 250V,2.2A D-PAK DISCRETEMOS FET IRFR220A 200V,4.6A D-PAK DISCRETEMOS FET IRFR224A 250V,3.8A D-PAK DISCRETEMOS FET IRFR310A 400V,1.7A D-PAK DISCRETEMOS FET IRFR9020TF D-PAK DISCRETEMOS FET IRFS540A 100V,17A TO-220F DISCRETEMOS FET IRFS630A 200V,6.5A TO-220F DISCRETEMOS FET IRFS634A 250V,5.8A TO-220F DISCRETEMOS FET IRFS640A 200V,9.8A TO-220F DISCRETEMOS FET IRFS644A 250V,7.9A TO-220F DISCRETEMOS FET IRFS730A 400V,3.9A TO-220F DISCRETEMOS FET IRFS740A 400V,5.7A TO-220F DISCRETEMOS FET IRFS830A 500V,3.1A TO-220F DISCRETEDISCRETEMOS FET IRFS9Z34 -60V,12A TO-220F DISCRETEMOS FET IRFSZ24A 60V,14A TO-220F DISCRETEMOS FET IRFSZ34A 60V,20A TO-220F DISCRETEMOS FET IRFU110A 100V,4.7A I-PAK DISCRETEMOS FET IRFU120A 100V,8.4A I-PAK DISCRETEMOS FET IRFU220A 200V,4.6A I-PAK DISCRETEMOS FET IRFU230A 200V,7.5A I-PAK DISCRETEMOS FET IRFU410A 500V I-PAK DISCRETEMOS FET IRFU420A 500V,2.3A I-PAK DISCRETEMOS FET IRFZ20A TO-220 DISCRETEMOS FET IRFZ24A 60V,17A TO-220 DISCRETEMOS FET IRFZ30 TO-220DISCRETEMOS FET IRFZ34A 60V,30A TO-220 DISCRETEMOS FET IRFZ40 TO-220DISCRETEMOS FET IRFZ44A 60V,50A TO-220 DISCRETEMOS FET IRLS530A 100V,10.7A,Logic TO-220F DISCRETEMOS FET IRLSZ14A 60V,8A,Logic TO-220F DISCRETEMOS FET IRLZ24A 60V,17A,Logic TO-220 DISCRETEMOS FET IRLZ44A 60V,50A,Logic TO-220 DISCRETEMOS FET SFP36N03 30V,36A TO-220 DISCRETEMOS FET SFP65N06 60V,65A TO-220 DISCRETEDISCRETEMOS FET SFP9634 -250V,5A TO-220 DISCRETEMOS FET SFP9644 -250V,8.6A TO-220 DISCRETEMOS FET SFP9Z34 -60V,18A TO-220 DISCRETEMOS FET SFR9214 -250V,1.53A D-PAK DISCRETEMOS FET SFR9224 -250V,2.5A D-PAK DISCRETEMOS FET SFR9310 -400V,1.5A D-PAK DISCRETEMOS FET SFS9630 -200V,4.4A TO-220F DISCRETEMOS FET SFS9634 -250V,3.4A TO-220F DISCRETEMOS FET SFU9220 -200V,3.1A I-PAK DISCRETEMOS FET SSD2002 25V N/P Dual 8SOP DISCRETEMOS FET SSD2019 20V P-ch Dual 8SOP DISCRETEMOS FET SSD2101 30V N-ch Single 8SOP DISCRETEMOS FET SSH10N80A 800V,10A TO-3P DISCRETEMOS FET SSH10N90A 900V,10A TO-3P DISCRETEMOS FET SSH5N90A 900V,5A TO-3P DISCRETEMOS FET SSH60N10 TO-3P DISCRETEMOS FET SSH6N80A 800V,6A TO-3P DISCRETEMOS FET SSH70N10A 100V,70A TO-3P DISCRETEMOS FET SSH7N90A 900V,7A TO-3P DISCRETEMOS FET SSH9N80A 800V,9A TO-3P DISCRETEMOS FET SSP10N60A 600V,9A TO-220 DISCRETEDISCRETEMOS FET SSP2N90A 900V,2A TO-220 DISCRETEMOS FET SSP35N03 30V,35A TO-220 DISCRETEMOS FET SSP3N90A 900V,3A TO-220 DISCRETEMOS FET SSP4N60A 600V,4A TO-220 DISCRETEMOS FET SSP4N60AS 600V,4A TO-220 DISCRETEMOS FET SSP4N90AS 900V,4.5A TO-220 DISCRETEMOS FET SSP5N90A 900V,5A TO-220 DISCRETEMOS FET SSP60N06 60V,60A TO-220 DISCRETEMOS FET SSP6N60A 600V,6A TO-220 DISCRETEMOS FET SSP70N10A 100V,55A TO-220 DISCRETEMOS FET SSP7N60A 600V,7A TO-220 DISCRETEMOS FET SSP7N80A 800V,7A TO-220 DISCRETEMOS FET SSP80N06A 60V,80A TO-220 DISCRETEMOS FET SSR1N60A 600V,0.9A D-PAK DISCRETEMOS FET SSR2N60A 600V,1.8A D-PAK DISCRETEMOS FET SSR3055A 60V,8A D-PAK DISCRETEMOS FET SSS10N60A 600V,5.1A TO-220F DISCRETEMOS FET SSS2N60A 600V,1.3A TO-220F DISCRETEMOS FET SSS3N80A 800V,2A TO-220F DISCRETEMOS FET SSS3N90A 900V,2A TO-220F DISCRETEMOS FET SSS4N60A 600V,3.5A TO-220(F/P) DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220(F/P) DISCRETEMOS FET SSS4N60AS 600V,2.3A TO-220F DISCRETEMOS FET SSS4N90AS 900V,2.8A TO-220F DISCRETEMOS FET SSS5N80A 800V,3A TO-220F DISCRETEMOS FET SSS6N60A 600V, TO-220(F/P)。

5.5 400 1 2.0 4.0 10 ±100180 1000 10 400 0.54 2.0 4.0 10 ±100260 1800 4.5 500 1.5 2.0 4.0 10 ±100180 1050 8 500 0.8 2.0 4.0 10 ±100260 1800000V 0.5A 20W 0.4us 00V 12A 160W 7MHz 50V 30A 250W200V 30A 250W 5MHz 0/40V 10A 20W0/120V 7A 10W 90MHz 50V 3A 10W50V 3A 10W 50MHz 000V 10A 100W 1us 000/400V 10A 75W00V 2A 40W HORDEFL 0/200V 10A 60W00V 6A 80W0V 20A 80W 0.08R50V 60A 250W 0.18E 0V 36A50V 27A 90W 0.055R 0V 39A 125W0V 45A 125W50V 8A 40W 0.3R00V 21A00V 34A 125W 0.055 200V 7A 75W1000V 2.5A 75W <5E 400V 12.5A 125W <E3 400V 10.5A 125W500V 9.5A 125W 0E6 600V 8.5A 150W 0.8R 600V 8A 150W 0.9E 500V 13.5A 180W <E4 200V 33A 170W 0.07E 100V 41A 150W <E045 100V 32A 125W1000V 5.5A 125W 140 500V 10.5A 125W 1000V 2.5A 75W 5E0V 18A 80W 0.1R50V 11A 35W 0.12R 100V 11A100V 10A 40W ISOLAT 00V 7A 40W 0.4R200V 5.8A 40W 0.6R160V 8A 125W200V 8A 125W160V 8A 125W200V 8A 125W600V 4A 75W 2R600V 4.3A 75W600V 8A 150W 0.9R00V 3.6A 80W <2E5 GTON BJT ARRAY0V 10A 50W 50MHzV 10A 50W0V 10A 50W 0.5us50V 0.1A 0.2W 10K/10 50V 0.1A 10K/10KOHM 50V 0.1A 10KOHM50V 0.1A 10K/47KOHM 50V 0.1A 22K/22KOHM 50V 0.1A 22K/47KOHM 50V 0.1A 0.2W 47/47K 50V 0.1A 4K7/4K7OHM 50V 0.1A 0.2W 47K/4750V 0.1A 0.3W Rb=47K 50V 0.1A 10K/10KOHM 50V 0.1A 10K50V 0.1A 10K/47K50V 0.1A 0.2W 22/22K 50V 0.1A 22K/22KOHM 50V 0.1A 0.2W 4K7/4K 50V 0.1A 4K7/4K7OHM 50V 0.1A 4K7OHM50V 0.1A 0.3W 4.7K/1 50V 0.1A 0.2W 47/47K 50V 0.1A 47K/47KOHM 50V 0.1A 0.2W 47/47K 50V 0.1A 0.3W 47KOhm 50V 0.1A 0.2W 47/22K ARL+D 450V 84A 250W NGTON ARRAYNGTON ARRAYV 3A 10WBT 250V 20A 180WBT 250V 20A 250WD 1500V 10A 150W 0.2 D 1500V 15A 180W 0.2 RRAY 7x45V 0.4A INGTON TRAN. ARRAY 100V 9.2A 60W <58/5 100V 28A 150W 0E77 200V 9A 75W <0E4200V 18A 125W200V 30A 150W400V 5.5A 75W <1E 400V 10A 125W <62/1 400V 13A 150W 0.4E 500V 8A 125W <0E85 500V 13A 150W100V 10A 70W 0.27R 100V 16A 90W 0.16R 100V 28A 150W 0.077 200V 9A 75W 0.4E200V 18A 125W 0.18R 250V 14A 125W <E28 400V 5.5A 100W 1.0R400V 10A 125W 0.55R 400V 5.5A 40W <E55 500V 3A 75W 3.0R500V 4.5A 100W 1.5R 500V 3A 35W 1.5R500V 4.5A 40W 0.85R 500V 4.5A 40W 0.85R 100V 19A 125W200V 11A 125W <E5100V 12A 88W 0.3R100V 19.0A 150W 0R2 200V 1.75A 20W 3R0 200V 3.5A 40W 1R5200V 6.5A 75W 0R8200V 11A 125W 0R5600V 3.9A 100W 2R2 600V 6.2A 125W 1R2 800V 4.1A 125W <3E 100V 1.3A 1.3W <E27 T 100V 1A 1.3W <E6T 200V 0.6A 1E5 1W <9 100V 6A 20W 0.3E60V 70A 300W <E009 100V 31A 180W OE77 100V 40A 180W 0E55 200V 20A 150W 0E18 200V 33A 180W400V 11A 150W <E55 400V 18A 250W 0E3 400V 28A 410W 0.2E 500V 14A 180W 0E4 500V 25A 410W OE27 T 100V 19A 150W OE2 T 200V 12A 150W600V 6.8A 150W 1.2E 600V 13A 250W 0.60E 800V 5.4A 150W <2E 900V 7.8A 190W <1E2 900V 4.7A 150W <2E5 900V 6.7A 190W <1E6 T 60V 9.6A 50W 0.28W 50V 15A 40W <120/70 60V 46A 250W 0E02830V 0.5A 100MHzV 50mA 0.4W 30EV 6mA 0.35WV 30mA Up<4V VHFV 60mA Up<6.5V VH0V 0.7A 0.8W 50MHz0V 0.15A 0.25W 50MHz作者：佚名来源：本站整理发布时间：2007-11-14 15:07:38A 0.3W 8GHz 8 A 4.5W 4GHzmA Up<4V0mA 4.9GHz 14dB mA 0.8W 1.3GHz A 0.25W 1.4GHzA 0.2W 1GHz0.8W >100MHz 0.8W >100MHz 0.8W >100MHz50MA 0.3WA 5GHz 19.5dB mA 5.5GHz 16dB A 5GHz 18dBmA 6GHz 14dBA 5GHz 19.5dB mA 5.5GHz 16dB mA 5GHz REVERS mA 6GHz 14dB5A 1.5W 3.5GHz A 5GHz 16dB1A 5.5GHz 11dB A 1GHz E1A 450MHz G15A 4W 175MHz5A 4.5W 500MHz A 50mW 500NHz V 1A 0.8W5A 0.75W 70MHzA 4.5GHz 12dB0.8W >100MHz 25mA 3.6-5GHz mA AMPL.mA AMPL.A AMPL.3A 1.5W 1.2GHz 3A 1.5W 1.1GHz A 0.25W 1.6GHz 1A 0.4W 150MHz 1A 0.7W 50MHz A 0.3W 1.6GHz mA 3.2GHz 13dB0.87WA 0.36W 70MHz0.8W B>850.8W B>85A 2.2W 700MHz0.8WA 0.2W 1.3GHzA 0.3W 150MHz0.7W 55/175ns 0.7W0.8W 100MHz0.8WA 0.7WA 850MHzA 2GHz 8dB860MHz 17dB0MHz 35dB0MHz 38dB5A 10W 3.5GHz 100W 650MHz5A 195W 275MHz 53A 20W 175MHz 36W 850MHz73W 800MHz25W 175MHz50W 175MHz.13A 0.8W 26R3A 0.8W 5R.2A 0.8W18A 0.83W0.3A 1W <7E 0.25A 1W <8E0.25A 1W <8EA <35/285nsB>100A 0.8W 350MHzA 0.8W0.17A 13/29ns 1A 0.2W5W1A 0.8W0.8A <50/110ns .3A 1W 6R.35A 1.5W <6E .15A 1W 38/45 A 225mW 400MHz mA 0.35WmA 0.2W 100EA 0.3W B>180A 5W 130MHzA .36W 7/18nsA 0.36WA 0.36W 25/350.8W 35/40ns5WA 0.3W B>1800.8WA 0.36W5A 0.8W 100MHz 22A 95W 0.1EA 50WA 50WA 85WA 30W 15MHz0A 50W 6MHz5A 0.8W 100MHz V 10A 62WV 3A 30W TO300V 5A 32W 0.5US V 8A 35W 0.6US 00V 8A 35W 0.6US 10AV 5A 12W8A 60W8A 150W THIN B A 80W 7MHzV 8A 150WA 12.5W TO3.5A 10W TO300V 5A 45W 0.4us 00V 5A 45W 0.4US 8A 125W 0.4us V 8A 45W 0.4us V 8A 45W 0.4US 0V 8A 125W 0.4us 00V 8A 45W 0.4us 00V 8A 45W 0.4us V 10A 45W 0.2us V 10A 45W 0.2us 00V 10A 45W 0.35 00V 10A 45W 0.35 12A 0.2usV 12A 45W 0.2us V 12A 45W 0.2US 0V 12A 0.2usV 12A 45W 0.2us V 12A 45W 0.2USV 10A 45WV 6A 25WV 3A 25WA 75W0/400V 6A 60W TO3 65W 0.75us7A 65W 0.75us65W 0.75us7A 65W 0.75us7A 60W8AA 60W TO38A 60W2A 120W TO312A 120WA 114WA 70W TO2205V 6A 70W70WA 75W/700V 6A 75W.5A 75W 0.9usV 2.5A 75W.5A 20W100W POWER5A 100W POWER 0V 5A 20W POWER 8A 125W 0.7us 8A 125W 0.7us 8A 125W 0.7us 8A 34W 0.7us 8A 34W 0.7us 8A 34W 0.7us V 8A 125W 0.7us V 8A 125W 0.7us 0V 8A 34W 0.7us 0V 8A 34W 0.7us 0V 8A 125W75V 7A 75W86WA 62WA 100W TO3A 100W 0.7us7A 90W90W TO37A 90W10A 100W.5A 75W 0.7us0V 5A 32W 0.7us 5A 32W 0.7us3A 40WV 8A 60W 0.35V 8A500/700V 5A 50WV 7A 75WV 0.5AV 6A 125W 0.20V 6A 125W 0.210A 120W0V 10A 120WA 175W0A 125W15A 175W15A 125W15A 150WV 15A 150W450V 7.5A 80WV 7.5A ISOLATED5A 125W14A 160W 0.11us 0V 14A 70W 0.11us19A 200W 0.11us 5A 50W0/700V 5A 50W8A 60W 3.9us0/700V 8A 60W8A 60W 3.9us0/700V 8A 60W10A 60W800V 4A 125W <4E 400V 14A 180W600V 9A 180W <1E2 800V 7.6A 220W 2E 0V 13A 25W <E1800V 1.2A 30W 8E 600V 2.2A 30W 2R5 800V 2A 30W800V 2A 75W600V 4A 100W 2R5 200V 19A 150W <E2 0V 52A 150W 0.028E 800V 4A 125W 3E0V 35A 125W 0.055E 5A 75W 0.4usV 5A 35W 0.4us75W 12MHz4A 65W 20MHz 15A 125WV 60A 350WV 60A 350W50V 30A 250WA 175W15A 175W15A 125W0A 250W5A 100W 0.8us 5A 100W 0.8us 5A 20W 0.8us 8A 125W 0.8us 8A 23W 0.8us V 28A 175W50V 6A 110W 0. 6A 33W 0.8us 5V 100A 250WV 50A 250W8A 100WV 15A 110W B> A 200WA 200W10A 100W 0.8us A 250WV 50A 250W55W 9MHzA 250W 1.5usA 250W 1.5usV 40A 250WA 250WA 250WA 250WA 85W 1.8us0A 85WA 65W 40nsA 65W 40ns0A 65W 40NS50V 6A 85W15A 150W 0.8us 15A 65W00V 15A 150W 15A 65WA 150W10A 70WA 250W0V 10A 140WV 10A 125WV 2A 15W 12MHz 30A 150W 5MHz 5A 100W 0.8us 5A 32W 0.8us 125W 0.8us8A 125W 0.8us A 34W 0.8usA 175W 0.8us 15A 175W 0.8us A 125W <300NS A 125W 20MHzA 150WA 150W 1.5usA 150WA 150W TO-218 A 100W10A 80W50W 0.4usA 50W 0.4usA 150W 1.5usA 150WA 150W >8MHzA 350W 1.5usA 250W POWSWI V 30A 350WV 20A 350W >8 8A 150W15A 35W30A 120W 8MHz A 120W 1.2usA 120W0V 18A 120WA 120W15A 175W 0.8us V 3.5A 10W >8 10W >8MHz10W 8MHzV 2A 35W >20MHz 40W >2.5MHzA 100W0A 100W60W40W 0.4usA 40W 0.4us2A 18W 0.4us.5A 20W 0.4us0.5A 20W 0.4us 2A 160W 7MHz0A 250W30A 250W 5MHz 10A 20WV 7A 10W 90MHz A 10WA 10W 50MHz10A 100W 1us 00V 10A 75WA 40W HORDEFL V 10A 60WA 80WA 80W 0.08R0A 250W 0.18E A7A 90W 0.055R A 125WA 125WA 40W 0.3R1A5A 75W <1E54A 125W 0.0552.5A 75W <5E 12.5A 125W <E3 10.5A 125W9.5A 125W 0E6 8.5A 150W 0.8R 8A 150W 0.9E 13.5A 180W <E4 33A 170W 0.07E 41A 150W <E045 32A 125W5.5A 125W 140 10.5A 125W2.5A 75W 5EA 80W 0.1R11A 35W 0.12R 11A10A 40W ISOLATA 40W 0.4R5.8A 40W 0.6R .5A 70W <1E68A 125W8A 125W8A 125W4A 75W 2R4.3A 75W8A 150W 0.9R.6A 80W <2E5 BJT ARRAYA 50W 50MHz50WA 50W 0.5us0.1A 0.2W 10K/10 0.1A 10K/10KOHM 0.1A 10KOHM0.1A 10K/47KOHM 0.1A 22K/22KOHM 0.1A 22K/47KOHM 0.1A 0.2W 47/47K 0.1A 4K7/4K7OHM 0.1A 0.2W 47K/47 0.1A 47K/47K0.1A 0.3W Rb=47K 0.1A 10K/10KOHM 0.1A 10K0.1A 10K/47K0.1A 0.2W 22/22K0.1A 22K/22KOHM 0.1A 0.2W 4K7/4K 0.1A 4K7/4K7OHM 0.1A 4K7OHM0.1A 0.3W 4.7K/1 0.1A 0.2W 47/47K 0.1A 47K/47KOHM 0.1A 0.2W 47/47K 0.1A 0.3W 47KOhm 0.1A 0.2W 47/22K 450V 84A 250W ARRAYARRAY10W0V 20A 180W0V 20A 250W.2A 170W 1E90V 10A 150W 0.2 0V 15A 180W 0.2 7x45V 0.4AN TRAN. ARRAY 9.2A 60W <58/5 28A 150W 0E779A 75W <0E418A 125W30A 150W5.5A 75W <1E10A 125W <62/1 13A 150W 0.4E 8A 125W <0E85 13A 150W10A 70W 0.27R 16A 90W 0.16R 28A 150W 0.077 9A 75W 0.4E18A 125W 0.18R 14A 125W <E28 5.5A 100W 1.0R 10A 125W 0.55R 5.5A 40W <E55 3A 75W 3.0R4.5A 100W 1.5R 3A 35W 1.5R 4.5A 40W 0.85R 4.5A 40W 0.85R 19A 125W11A 125W <E5 12A 88W 0.3R19.0A 150W 0R2 1.75A 20W 3R0 3.5A 40W 1R56.5A 75W 0R811A 125W 0R53.9A 100W 2R2 6.2A 125W 1R24.1A 125W <3E 1.3A 1.3W <E27 V 1A 1.3W <E6V 0.6A 1E5 1W <9 6A 20W 0.3E70A 230W <0E014 70A 300W <E009 31A 180W OE77 40A 180W 0E55 20A 150W 0E18 33A 180W11A 150W <E55 18A 250W 0E328A 410W 0.2E 14A 180W 0E425A 410W OE27 V 19A 150W OE26.8A 150W 1.2E 13A 250W 0.60E 5.4A 150W <2E7.8A 190W <1E2 4.7A 150W <2E5 6.7A 190W <1E6 9.6A 50W 0.28W 5A 40W <120/70 6A 250W 0E028 0A 250W 0.018E0.5A 100MHzA 0.4W 30E0.35WA Up<4V VHFA Up<6.5V VH7A 0.8W 50MHz 15A 0.25W 50MHz2A 1W 120MHz0.1A 50MHz.7A 1W 30MHzA 1W 120MHz.15A 0.4W 130MHz .5A 0.625W.5A 0.625W.15A 0.625W.15A 0.625W0mA 0.2W 500MHzA 30W 3MHzTRANS.PR. TRANS.PR.IST. TRANSISTO RAY+DIODE 1.5A20mA 0.5W 450MHz .1A 0.3W 4GHz00V 20A 175W B>00/400V 20A 1758A 90W00V 10A 175W00V 50A 250W 1usV 30A 200WV 50A 300WV 50A 300W20A 250W 3MHz 20A 250W 3MHz 15A 180W 0.8MHz 15A 180W 0.8MHz 00V 16A 250W16A 250W 4MHz 16A 250W16A 250W 4MHz 10A 175W10A 150W5A 150W 4MHz10A 150W10A 150W16A 150WA 125W > 2.5MHz 0A 200W200W4A 75W TO220 8A 75W8A 75W8A 80W8A 50W 30MHz 8A 50W 30MHz 5A 100W 13MHz 6A 100W 14MHz 8A 125W 0.3US 15W >65MHzA 15W >40MHzA 15W >40MHz2A 15W >16MHz 2A 15W B>1K5 10A 90W AFPOWER 10A 90W AFPOW. .5A 20W VIDPOW .5A 20W VIDPOW 00V 8A 80WV 4A 40W B>750 5A 80W B>7505A 35W 13MHz 8A 45W 0.3us 5A 35W 13MHz 10A 150W 3MHz V 12A 150W 3MHz 10A 150W0mA 635mW 500MHz 5A 0.625W DRIV1A 0.21W 50MHz 0.5A 0.625W5A 0.625W2A 625mW 100MHz .5A 0.625W.3A 625mW 20MHz5A 0.625W DRIV1A 0.35W >125MHz .5A 0.625WmA 0.35W 650MHz6A 4W 174MHzA 60W 30MHz4W 50MHz0V 4A 40W >10MHz A 125W 1E8.8A 0.5W PLASTI5A 0.5W 12/18ns .8A 0.5W PLASTI6A 0.4W PLASTI.6A 0.4W PLASTI mA 0.2W 600MHz5A 0.625W 100MHz A 47K/47KV 40A 160W 0.04E ANSIST0R112.5/117.5V8A 50W 0.7us8A 50W 0.7usV 8A 50W 0.3us10A 100W7A 70W 0.3us0V 5A 25W 0.3us7A 85W7A 95W10A 140W7A 35W7A 55WV 5A 25W POWERARRAY5A 1W 100MHz5A 1W 100MHzV 20mA 0.5W 200MHz V 20mA 0.5W 190MHz 60V 4A B>1K30V 1A B>10060V 4A B>1K50V 4A B>1K100V 4A B>1K2*60V 4A 20W B>160V 1.5A B>402x60V 3A B>4060V 2A B>2KARRAYARRAYV 2.9A 80W <4E0V 2.1A 40W <4EV 4.3A 100W <2E20V 2.7A 40W <2E2V 4A 110W <3E0V 2.5A 45W <3E0V 14.6A 190W 0.0 60V 70A 142W 0.014E V 10A 60W8A 80W15A 80W2A 50W2A 50W5A 65W5A 65W8A 70W8A 70W10A 125WV 10A 80W0V 10A 125W0/400V 7A 80W 10A 3W15A 90W NF/S-L A 30W >3MHz15A 90W NF/S-L 0A 80W0A 80W 3MHz5A 125W 3MHz5A 125W 3MHzA 65W 3MHzA 65W40W 2usTIPL761A SI-N 1000V 4A 100WTIPL762A SI-N 800V 6A 120W POWER TIPL763A SI-N 1000V 8A 120W 8MHz TIPL790A SI-N 150V 10A 70W 10MHz TIPL791A SI-N 450V 4A 75WU440 2xN-FET 25V 30mA 0.35WUPA63H 2xN-FET 60V Idss>20mA 0.5UPA81C N-ARRAY 8x40V 0.4A B>1K VN10KM N-FET 60V 0.31A 5E Up<2.5 VN66AFD N-FET 60V 2A 12W 3E Up<2. VN88AFD N-FET 80V 1.3A 20W Up<2.5 ZTX213 SI-P 45V 0.2A 0.3W 350MHz ZTX342 SI-N 120V 0.1A 0.3WZTX450 SI-N 60V 1A 1W 150MHzZTX550 SI-P 60V 1A 1W >150MHzZTX653 SI-N 120V 2A 1W >140MHz ZTX753 SI-P 120V 2A 1W TO92ZTX753M1TA SI-P 120VBU108 1500V 5A 12.5W --BU208A 1500V 5A 12.5W --BU208D 1500V 5A 12.5W *BU209A 1700V 5A 12.5W --BU308 1500V 5A 12.5W --BU500 1500V 6A 75W --BU508A 1500V 7.5A 75W -- BUY71 2000V 2A 40W --C1942 1500V 3A 50W --C2027 1500V 5A 50W --C2125 2200V 5A 50W --C3480 1500V 3.5A 80W *C3481 1500V 5A 120W *C3482 1500V 6A 120W *C3484 1500V 3.5A 80W -- C3485 1500V 5A 120W --C3486 1500V 6A 120W --C3685 1500V 6A 120W --C3686 1500V 7A 120W --C3687 1500V 8A 150W --C3688 1500V 10A 150W -- C3729 1500V 5A 50W --C3883 1500V 5A 50W *C4199A 1500V 10A 100W -- C4291 1500V 5A 100W --C4292 1500V 6A 100W --C4303A 1500V 6A 80W -- D348 1500V 7A 50W --D820 1500V 5A 50W --D821 1500V 6A 50W --D822 1500V 7A 50W --D838 2500V 3A 50W --D869 1500V 3.5A 50W * D870 1500V 5A 50W *D871 1500V 6A 50W *D898 1500V 3A 50W *D899 1500V 4A 50W *D900 1500V 5A 50W *D903 1500V 7A 50W --D904 1500V 7A 60W --D950 1500V 3A 42W *D951 1500V 3A 65W *D952 1500V 3A 70W *D953 1500V 5A 80W *D954 1500V 5A 95W *D957A 1500V 6A 50W -- D994 1500V 8A 50W --D995 2500V 3A 50W --D1016 1500V 7A 50W -- D1142 1500V 3.5A 50W * D1143 1500V 5A 65W * D1172 1500V 5A 65W * D1173 1500V 5A 70W * D1174 1500V 5A 85W *D1175 1500V 5A 100W * D1290 1500V 3A 50W * D1291 1500V 3A 65W * D1341 1500V 5A 50W -- D1342 1500V 5A 50W * D1343 1500V 6A 50W -- D1344 1500V 6A 50W * D1397 1500V 3.5A 50W * D1398 1500V 5A 50W * D1399 1500V 6A 60W * D1402 1500V 5A 120W -- D1403 1500V 6A 120W -- D1426 1500V 3.5A 80W * D1427 1500V 5A 80W * D1428 1500V 6A 80W * D1431 1500V 5A 80W -- D1432 1500V 6A 80W -- D1433 1500V 7A 80W -- D1434 1500V 5A 80W -- D1454 1500V 4A 50W * D1455 1500V 5A 50W * D1456 1500V 6A 50W * D1545 1500V 5A 50W -- D1546 1500V 6A 50W --D1547 1500V 7A 50W -- D1548 1500V 10A 50W -- D1554 1500V 3.5A 40W * D1555 1500V 5A 50W * D1556 1500V 6A 50W * D1557 1500V 5A 80W -- D1632 1500V 4A 70W * D1635 1500V 5A 100W * D1650 1500V 3.5A 50W * D1651 1500V 5A 60W * D1652 1500V 6A 60W * D1653 1500V 2.5A 50W -- D1654 1500V 3.5A 50W -- D1655 1500V 5A 60W -- D1656 1500V 6A 60W -- D1710 1500V 6A 100W -- D1711 1500V 7A 100W -- D1729 1500V 3.5A 60W * D1730 1500V 5A 100W * D1731 1500V 6A 100W * D1732 1500V 7A 120W * D1737 1500V 3.5A 60W -- D1738 1500V 5A 100W -- D1739 1500V 6A 100W --D1876 1500V 3A 50W * D1877 1500V 4A 50W * D1878 1500V 5A 60W * D1879 1500V 6A 60W * D1880 1500V 8A 70W * D1881 1500V 10A 70W * D1882 1500V 3A 50W * D1883 1500V 4A 50W -- D1884 1500V 5A 60W -- D1885 1500V 6A 60W -- D1886 1500V 8A 70W -- D1887 1500V 10A 70W -- D1911 1500V 5A 50W * D1941 1500V 6A 50W -- C3885 1400V 7A 50W -- C3888 1400V 7A 80W -- C3891 1400V 6A 50W * C3893 1400V 8A 50W * C3896 1400V 8A 70W -- C4123 1500V 7A 60W * C4125 1500V 10A 70W * C4294 1500V 6A 50W * C3886 1400V 8A 50W -- C3889 1400V 8A 80W --C3892 1400V 7A 50W *C3895 1400V 7A 60W --C4122 1500V 6A 60W *C4124 1500V 8A 70W *C4293 1500V 5A 50W *C4769 1500V 7A 60W *BU2506AF 1500V 3.5A 50W -- BU2507AF 1500V 6A 45W -- BU2508AF 1500V 8A 45W -- BU2520AF 1500V 10A 45W -- BU2522AF 1500V 10A 80W -- BU2523AF 1500V 10A 80W -- BU2525AF 1500V 12A 80W -- BUW11AF 1000V 5A 100W -- BUW13AF 1000V 15A 175W -- BUW48AF 1000V 60A 150W -- BUT12A 1000V 10A 100W -- BUS13A 1000V 15A 125W -- BUX48A 1000V 7A 175W -- BUX48C 1200V 15A 175W -- BUX85 1000V 3A 40W -- BUX98A 1000V 30A 250W -- BU2506DF 1500V 3.5A 50W * BU2507DF 1500V 6A 125W *。

实测参数1390V 20 40A60N170D基本参数1700V3.5-7.5V60A200W TO-247实测参数1798V 4.8V3060A型P tot I D(A)V DS(V)RD S(on)(Ω)V GS(th)(V) IDSS(μA）IGSS(nA) Td(off)(nS）Ciss(pF) 规格书P tc/P ta Min Min Max Min Max Max Max Max Max /1 0.3 600 11.5 2.0 4.0 50 ±10036 170/1 0.8 600 14.0 2.0 4.0 50 ±10036 17025/1 0.8 600 14.0 2.0 4.0 50 ±10036 17030/1.5 1.2 600 11.5 2.0 4.0 10 ±10025 15044/1.5 2 600 4.7 2.0 4.0 1 ±10058 23540/1.5 1.2 600 11.5 2.0 4.0 10 ±10025 15054/1.5 2 600 4.7 2.0 4.0 1 ±10058 23560/1.5 2.4 800 6.3 2.0 4.0 10 ±10060 55060/1.5 3 600 3.4 2.0 4.0 1 ±10080 56550/1.5 3.9 600 1.2 2.0 4.0 1 ±10085 540 125/1.5 5.5 600 2 2.0 4.0 1 ±100100 810 167/1.5 6 900 2.3 3.0 5.0 10 ±100120 1770 83/1.5 7 600 0.6 2.0 4.0 1 ±100160 920 135/1.5 9 500 0.8 2.0 4.0 1 ±100195 1030 169/1.5 9 600 0.8 2.0 4.0 10 ±100300 2040 72/1.5 9 200 0.4 2.0 4.0 10 ±100130 72074/1.5 8.1 250 0.45 2.0 4.0 10 ±100210 1000 139/1.5 18 200 0.18 2.0 4.0 10 ±100300 1700 73/1.5 5.5 400 1.0 2.0 4.0 10 ±100180 1000 134/1.5 10 400 0.54 2.0 4.0 10 ±100260 1800 73/1.5 4.5 500 1.5 2.0 4.0 10 ±100180 1050 134/1.5 8 500 0.8 2.0 4.0 10 ±100260 1800 300/1.5 80 75 0.011 2.0 4.0 10 ±100150 470023/1.5 2 600 4.7 2.0 4.0 1 ±100 58 235 36/1.5 3.9 600 1.2 2.0 4.0 1 ±10085 540 40/1.5 5.5 600 2 2.0 4.0 1 ±100100 810 56/1.5 6 900 2.3 3.0 5.0 10 ±100120 1770 31/1.5 7 600 0.6 2.0 4.0 1 ±100160 92056/1.5 6.6 800 1.9 3.0 5.0 10 ±100110 1680 44/1.5 9 500 0.8 2.0 4.0 1 ±100195 1030 F 50/1.5 9 600 0.8 2.0 4.0 10 ±100300 2040 F 50/1.5 10 800 1.1 3.0 5.0 10 ±100190 280038/1.5 9 200 0.4 2.0 4.0 10 ±100130 720 43/1.5 18 200 0.18 2.0 4.0 10 ±100300 1700 73/1.5 5.5 400 1 2.0 4.0 10 ±100180 1000 44/1.5 10 400 0.54 2.0 4.0 10 ±100260 1800 38/1.5 4.5 500 1.5 2.0 4.0 10 ±100180 1050 44/1.5 8 500 0.8 2.0 4.0 10 ±100260 1800000V 0.5A 20W 0.4us00V 12A 160W 7MHz50V 30A 250W200V 30A 250W 5MHz0/40V 10A 20W0/120V 7A 10W 90MHz50V 3A 10W50V 3A 10W 50MHz000V 10A 100W 1us000/400V 10A 75W00V 2A 40W HORDEFL0/200V 10A 60W00V 6A 80W0V 20A 80W 0.08R50V 60A 250W 0.18E 0V 36A50V 27A 90W 0.055R 0V 39A 125W0V 45A 125W50V 8A 40W 0.3R00V 21A500V 5A 75W <1E500V 34A 125W 0.055 200V 7A 75W1000V 2.5A 75W <5E 400V 12.5A 125W <E3 400V 10.5A 125W500V 9.5A 125W 0E6 600V 8.5A 150W 0.8R T 600V 8A 150W 0.9E 500V 13.5A 180W <E4 200V 33A 170W 0.07E 100V 41A 150W <E045 100V 32A 125W1000V 5.5A 125W 140 500V 10.5A 125W1000V 2.5A 75W 5E0V 18A 80W 0.1RT 50V 11A 35W 0.12R 100V 11AT 100V 10A 40W ISOLAT 00V 7A 40W 0.4R200V 5.8A 40W 0.6R00V 4.5A 70W <1E6160V 8A 125W200V 8A 125W160V 8A 125W200V 8A 125W600V 4A 75W 2RT 600V 4.3A 75W600V 8A 150W 0.9R00V 3.6A 80W <2E5 NGTON BJT ARRAYV 10A 50W 50MHzV 10A 50WV 10A 50W 0.5us50V 0.1A 10K/10KOHM 50V 0.1A 10KOHM50V 0.1A 10K/47KOHM 50V 0.1A 22K/22KOHM 50V 0.1A 22K/47KOHM 50V 0.1A 0.2W 47/47K 50V 0.1A 4K7/4K7OHM 50V 0.1A 0.2W 47K/47 50V 0.1A 47K/47K50V 0.1A 0.3W Rb=47K 50V 0.1A 10K/10KOHM 50V 0.1A 10K50V 0.1A 10K/47K50V 0.1A 0.2W 22/22K 50V 0.1A 22K/22KOHM 50V 0.1A 0.2W 4K7/4K 50V 0.1A 4K7/4K7OHM 50V 0.1A 4K7OHM50V 0.1A 0.3W 4.7K/1 50V 0.1A 0.2W 47/47K 50V 0.1A 47K/47KOHM50V 0.1A 0.3W 47KOhm 50V 0.1A 0.2W 47/22K DARL+D 450V 84A 250W INGTON ARRAY INGTON ARRAYV 3A 10WBT 250V 20A 180WBT 250V 20A 250W00V 4.2A 170W 1E9D 1500V 10A 150W 0.2 D 1500V 15A 180W 0.2 RRAY 7x45V 0.4A INGTON TRAN. ARRAY 00V 9.2A 60W <58/500V 28A 150W 0E7700V 9A 75W <0E400V 18A 125W00V 30A 150W00V 5.5A 75W <1E00V 10A 125W <62/100V 13A 150W 0.4E00V 13A 150W00V 10A 70W 0.27R 00V 16A 90W 0.16R 00V 28A 150W 0.077 00V 9A 75W 0.4E00V 18A 125W 0.18R 50V 14A 125W <E28 00V 5.5A 100W 1.0R 00V 10A 125W 0.55R 400V 5.5A 40W <E55 00V 3A 75W 3.0R00V 4.5A 100W 1.5R 500V 3A 35W 1.5R 00V 4.5A 40W 0.85R 500V 4.5A 40W 0.85R 100V 19A 125W200V 11A 125W <E5 100V 12A 88W 0.3R 100V 19.0A 150W 0R2 200V 1.75A 20W 3R0 200V 3.5A 40W 1R5200V 11A 125W 0R5 600V 3.9A 100W 2R2 600V 6.2A 125W 1R2 800V 4.1A 125W <3E 100V 1.3A 1.3W <E27 100V 1A 1.3W <E6 200V 0.6A 1E5 1W <9 100V 6A 20W 0.3E60V 70A 230W <0E014 60V 70A 300W <E009 100V 31A 180W OE77 100V 40A 180W 0E55 200V 20A 150W 0E18 200V 33A 180W400V 11A 150W <E55 400V 18A 250W 0E3 400V 28A 410W 0.2E 500V 14A 180W 0E4 500V 25A 410W OE27 100V 19A 150W OE2 200V 12A 150W600V 6.8A 150W 1.2E600V 13A 250W 0.60E800V 5.4A 150W <2E900V 7.8A 190W <1E2900V 4.7A 150W <2E5900V 6.7A 190W <1E660V 9.6A 50W 0.28W50V 15A 40W <120/7060V 46A 250W 0E02860V 50A 250W 0.018E30V 0.5A 100MHz50mA 0.4W 30E6mA 0.35W30mA Up<4V VHF60mA Up<6.5V VHV 0.7A 0.8W 50MHzV 0.15A 0.25W 50MHz作者：佚名来源：本站整理发布时间：2007-11-14 15:07:38175MHz 1A 0.3W 8GHz 8 A 4.5W 4GHz0mA Up<4V0mA 4.9GHz 14dB mA 0.8W 1.3GHz A 0.25W 1.4GHzA 0.2W 1GHz0.8W >100MHz0.8W >100MHz 0.8W >100MHzV 50MA 0.3WA 5GHz 19.5dB mA 5.5GHz 16dB A 5GHz 18dBmA 6GHz 14dBA 5GHz 19.5dB mA 5.5GHz 16dB mA 5GHz REVERS mA 6GHz 14dBA 1.5W 3.5GHzA 5GHz 16dBA 5.5GHz 11dBA 1GHz E1A 260MHzA 450MHz G15A 4W 175MHz5A 4.5W 500MHz A 50mW 500NHz1A 0.8WA 0.75W 70MHzA 4.5GHz 12dB0.8W >100MHz25mA 3.6-5GHz 0mA AMPL.0mA AMPL.mA AMPL.3A 1.5W 1.2GHz 3A 1.5W 1.1GHz A 0.25W 1.6GHz 1A 0.4W 150MHz 1A 0.7W 50MHz mA 0.3W 1.6GHz 5mA 3.2GHz 13dB0.87WA 0.36W 70MHz0.8W B>850.8W B>85A 0.36WA 2.2W 700MHz0.8WA 0.2W 1.3GHzA 0.3W 150MHz0.7W 55/175ns 0.7W0.8W 100MHz 0.8WA 0.7WA 850MHzA 2GHz 8dB PL. 860MHz 17dB 450MHz 35dB 450MHz 38dB5A 10W 3.5GHz A 100W 650MHz 5A 195W 275MHz 53A 20W 175MHz A 36W 850MHzA 73W 800MHzA 25W 175MHz 50W 175MHz.13A 0.8W 26R .23A 0.8W 8E3A 0.8W 5R2A 0.8W8A 0.83WV 0.3A 1W <7E 0.25A 1W <8E0.25A 1W <8EA <35/285nsB>1001A 0.8W0.17A 13/29nsA 0.2W5W1A 0.8W8A <50/110ns.3A 1W 6R.35A 1.5W <6E .15A 1W 38/45A 225mW 400MHz 0mA 0.35W0mA 0.2W 100E A 0.3W B>1802A 5W 130MHzA 0.5W 250MHz A .36W 7/18nsA 0.36WA 0.36W 25/350.8W 35/40ns5WA 0.3W B>1800.8WA 0.36WV 22A 95W 0.1EA 50WA 50WA 85WA 30W 15MHz0A 50W 6MHz5A 0.8W 100MHz 10A 62W3A 30W TO3500V 5A 32W 0.5US V 8A 35W 0.6US 500V 8A 35W 0.6US V 10A0V 5A 12W8A 60W8A 150W THIN B A 80W 7MHzV 8A 150WA 12.5W TO35A 10W TO300V 5A 45W 0.4us 500V 5A 45W 0.4US 8A 125W 0.4usV 8A 45W 0.4usV 8A 45W 0.4US0V 8A 125W 0.4us 00V 8A 45W 0.4us 500V 8A 45W 0.4us V 10A 45W 0.2usV 10A 45W 0.2us 00V 10A 45W 0.35 500V 10A 45W 0.35 12A 0.2usV 12A 45W 0.2usV 12A 45W 0.2US 0V 12A 0.2usV 12A 45W 0.2usV 12A 45W 0.2US V 10A 45W6A 25W3A 25WA 75W0/400V 6A 60W TO3 65W 0.75usV 7A 65W 0.75us65W 0.75usV 7A 65W 0.75usV 7A 60W8AA 60W TO3V 8A 60W2A 120W TO3V 12A 120WA 114WA 70W TO220V 6A 70W70WA 75W/700V 6A 75W5A 75W 0.9usV 2.5A 75W.5A 20W100W POWERV 5A 100W POWER 0V 5A 20W POWER 8A 125W 0.7us8A 125W 0.7us8A 125W 0.7us8A 34W 0.7us8A 34W 0.7usV 8A 125W 0.7us V 8A 125W 0.7us 0V 8A 34W 0.7us 0V 8A 34W 0.7us 00V 8A 125W375V 7A 75W86WA 62WA 100W TO3A 100W 0.7usV 7A 90W90W TO3V 7A 90W10A 100W5A 75W 0.7us0V 5A 32W 0.7us 5A 32W 0.7us3A 40W00V 8A 60W 0.35V 8A1500/700V 5A 50W 00V 7A 75W50V 0.5A900V 6A 125W 0.2 V 10A 120WV 10A 120WA 175W0A 125W15A 175WV 15A 125WV 15A 150W0V 15A 150W50V 7.5A 80WV 7.5A ISOLATED 5A 125W14A 160W 0.11us 0V 14A 70W 0.11us 19A 200W 0.11us 5A 50W00/700V 5A 50W8A 60W 3.9us00/700V 8A 60W8A 60W 3.9us00/700V 8A 60W10A 60W800V 4A 125W <4E400V 14A 180W600V 9A 180W <1E2 800V 7.6A 220W 2E 0V 13A 25W <E1 800V 1.2A 30W 8E 600V 2.2A 30W 2R5 800V 2A 30W800V 2A 75W600V 4A 100W 2R5 200V 19A 150W <E2 60V 52A 150W 0.028E 800V 4A 125W 3E0V 35A 125W 0.055E 5A 75W 0.4usV 5A 35W 0.4us75W 12MHz4A 65W 20MHz15A 125WV 60A 350WV 60A 350W50V 30A 250WA 175W15A 175W15A 125W5A 100W 0.8us5A 100W 0.8usV 5A 20W 0.8us8A 125W 0.8usV 8A 23W 0.8us 00V 28A 175W50V 6A 110W 0.V 6A 33W 0.8us5V 100A 250W50V 50A 250W8A 100W00V 15A 110W B> A 200WA 200W10A 100W 0.8us A 250WV 50A 250W55W 9MHzA 250W 1.5usA 250W 1.5usV 40A 250WA 250WA 250WA 85W 1.8us20A 85WA 65W 40nsA 65W 40ns10A 65W 40NS 50V 6A 85W15A 150W 0.8us V 15A 65W00V 15A 150WV 15A 65WA 150W10A 70WA 250WV 10A 140W50V 10A 125WV 2A 15W 12MHz 30A 150W 5MHz 5A 100W 0.8us V 5A 32W 0.8us A 125W 0.8us8A 125W 0.8us 8A 34W 0.8us5A 175W 0.8us15A 175W 0.8us A 125W <300NS 0A 125W 20MHz A 150W0A 150W 1.5us0A 150W5A 150W TO-218 0A 100W0V 10A 80WA 50W 0.4us2A 50W 0.4usA 150W 1.5usA 150WA 150W >8MHz A 350W 1.5usA 250W POWSWI V 30A 350WV 20A 350W >88A 150WV 15A 35W30A 120W 8MHz A 120W 1.2usA 120W0V 18A 120WA 120W15A 175W 0.8us V 3.5A 10W >8A 10W >8MHzA 10W 8MHz2A 35W >20MHz A 40W >2.5MHzA 100W0A 100WA 60WA 40W 0.4usA 40W 0.4us2A 18W 0.4us.5A 20W 0.4us0.5A 20W 0.4us2A 160W 7MHz 30A 250W30A 250W 5MHz 10A 20WV 7A 10W 90MHz A 10W10A 100W 1us00V 10A 75WA 40W HORDEFL V 10A 60WA 80W0A 80W 0.08R60A 250W 0.18E 6A27A 90W 0.055R 9A 125W5A 125WA 40W 0.3R21A5A 75W <1E534A 125W 0.0557A 75WV 2.5A 75W <5E 12.5A 125W <E3 10.5A 125W9.5A 125W 0E6 8.5A 150W 0.8R V 8A 150W 0.9E 13.5A 180W <E441A 150W <E045 32A 125WV 5.5A 125W 140 10.5A 125WV 2.5A 75W 5E8A 80W 0.1R11A 35W 0.12R11AV 10A 40W ISOLAT 7A 40W 0.4R5.8A 40W 0.6R4.5A 70W <1E68A 125W8A 125W8A 125W8A 125W4A 75W 2RV 4.3A 75W8A 150W 0.9R3.6A 80W <2E5N BJT ARRAYA 50W 50MHz50WA 50W 0.5us0.1A 0.2W 10K/10 0.1A 10K/10KOHM 0.1A 10KOHM0.1A 10K/47KOHM 0.1A 22K/22KOHM 0.1A 22K/47KOHM 0.1A 0.2W 47/47K 0.1A 4K7/4K7OHM 0.1A 0.2W 47K/47 0.1A 47K/47K0.1A 0.3W Rb=47K 0.1A 10K/10KOHM 0.1A 10K0.1A 10K/47K0.1A 0.2W 22/22K 0.1A 22K/22KOHM 0.1A 0.2W 4K7/4K 0.1A 4K7/4K7OHM 0.1A 4K7OHM0.1A 0.3W 4.7K/1 0.1A 0.2W 47/47K 0.1A 47K/47KOHM 0.1A 0.2W 47/47K0.1A 0.3W 47KOhm 0.1A 0.2W 47/22K +D 450V 84A 250W ON ARRAYON ARRAY10W50V 20A 180W0V 20A 250W4.2A 170W 1E90V 10A 150W 0.2 0V 15A 180W 0.2 Y 7x45V 0.4AON TRAN. ARRAY 9.2A 60W <58/528A 150W 0E779A 75W <0E418A 125W30A 150W5.5A 75W <1E10A 125W <62/113A 150W 0.4E8A 125W <0E8513A 150W10A 70W 0.27R16A 90W 0.16R 28A 150W 0.077 9A 75W 0.4E18A 125W 0.18R 14A 125W <E28 5.5A 100W 1.0R 10A 125W 0.55R 5.5A 40W <E55 3A 75W 3.0R 4.5A 100W 1.5R 3A 35W 1.5R 4.5A 40W 0.85R 4.5A 40W 0.85R 19A 125W11A 125W <E5 12A 88W 0.3R 19.0A 150W 0R2 1.75A 20W 3R0 3.5A 40W 1R5 6.5A 75W 0R8 11A 125W 0R5 V 3.9A 100W 2R2 V 6.2A 125W 1R24.1A 125W <3EV 1A 1.3W <E6V 0.6A 1E5 1W <9 6A 20W 0.3E70A 230W <0E014 70A 300W <E009 31A 180W OE77 40A 180W 0E55 20A 150W 0E18 33A 180W11A 150W <E55 18A 250W 0E3 28A 410W 0.2E 14A 180W 0E4 25A 410W OE27 V 19A 150W OE2 V 12A 150W6.8A 150W 1.2E 13A 250W 0.60E 5.4A 150W <2E7.8A 190W <1E2 4.7A 150W <2E5 6.7A 190W <1E6 9.6A 50W 0.28W6A 250W 0E0280A 250W 0.018E0.5A 100MHzA 0.4W 30EA 0.35WA Up<4V VHFA Up<6.5V VH7A 0.8W 50MHz5A 0.25W 50MHzW 120MHz2A 1W 120MHz 0.1A 50MHz7A 1W 30MHzA 1W 120MHz.15A 0.4W 130MHz 5A 0.625W.5A 0.625W.15A 0.625W15A 0.625W0mA 0.2W 500MHz A 30W 3MHzTCH TRANS.PR.CH TRANS.PR. RESIST. TRANSISTO RRAY+DIODE 1.5AV 20mA 0.5W 450MHz 0.1A 0.3W 4GHz500V 20A 175W B> 500/400V 20A 1758A 90W600V 10A 175W500V 50A 250W 1us V 30A 200W0V 30A 200W0V 50A 300WV 50A 300W20A 250W 3MHz0A 250W 3MHz15A 180W 0.8MHz5A 180W 0.8MHz0V 16A 250W6A 250W 4MHz16A 250W6A 250W 4MHz10A 175W10A 150WA 150W 4MHz10A 150WV 10A 150WV 16A 150WA 125W > 2.5MHz A 200W200W4A 75W TO2208A 75W8A 75W8A 80W12A 100W8A 50W 30MHz8A 50W 30MHz5A 100W 13MHz6A 100W 14MHz8A 125W 0.3US15W >65MHzA 15W >40MHzA 15W >40MHzV 2A 15W >16MHz V 2A 15W B>1K5 10A 90W AFPOWER10A 90W AFPOW.5A 20W VIDPOW5A 20W VIDPOW0V 8A 80W60V 4A 40W B>750 5A 80W B>7505A 35W 13MHz8A 45W 0.3us5A 35W 13MHz10A 150W 3MHzV 12A 150W 3MHz 10A 150W2mA Up<8V0mA 635mW 500MHz 5A 0.625W DRIV1A 0.21W 50MHzV 0.5A 0.625W5A 0.625W2A 625mW 100MHz .5A 0.625W.3A 625mW 20MHz 5A 0.625W DRIV1A 0.35W >125MHz .5A 0.625WmA 0.35W 650MHz6A 4W 174MHzA 60W 30MHzA 4W 50MHz120V 4A 40W >10MHz A 125W 1E8.8A 0.5W PLASTIA 0.5W 12/18ns.8A 0.5W PLASTIA 0.4W PLASTI6A 0.4W PLASTImA 0.2W 600MHzA 0.625W 100MHz47K/47KV 40A 160W 0.04E TRANSIST0RE 112.5/117.5V8A 50W 0.7us8A 50W 0.7usV 8A 50W 0.3us10A 100W7A 70W 0.3usV 5A 25W 0.3us7A 85W7A 95W10A 140W7A 35W7A 55W0V 5A 25W POWER ON ARRAYA 1W 100MHzA 1W 100MHzV 20mA 0.5W 200MHz V 20mA 0.5W 190MHz 3x60V 4A B>1KY 30V 1A B>1004x60V 4A B>1K4x50V 4A B>1K4x100V 4A B>1KY 2*60V 4A 20W B> 4x160V 1.5A B>40Y 2x60V 3A B>404x60V 2A B>2KR ARRAYOR ARRAY0V 2.9A 80W <4E00V 2.1A 40W <4E0V 4.3A 100W <2E200V 2.7A 40W <2E20V 4A 110W <3E00V 2.5A 45W <3E00V 14.6A 190W 0.0 60V 70A 142W 0.014E V 10A 60WV 8A 80W15A 80WV 2A 50W2A 50WV 5A 65W5A 65WV 8A 70W8A 70WV 10A 125WV 10A 80W0V 10A 125W00/400V 7A 80WV 10A 3W5A 90W NF/S-LA 30W >3MHz5A 90W NF/S-LA 80WA 80W 3MHzA 125W 3MHzA 125W 3MHzA 65W 3MHz65W40W 2usTIPL761A SI-N 1000V 4A 100WTIPL762A SI-N 800V 6A 120W POWER TIPL763A SI-N 1000V 8A 120W 8MHz TIPL790A SI-N 150V 10A 70W 10MHz TIPL791A SI-N 450V 4A 75WU440 2xN-FET 25V 30mA 0.35WUPA63H 2xN-FET 60V Idss>20mA 0.5UPA81C N-ARRAY 8x40V 0.4A B>1K VN10KM N-FET 60V 0.31A 5E Up<2.5 VN66AFD N-FET 60V 2A 12W 3E Up<2. VN88AFD N-FET 80V 1.3A 20W Up<2.5 ZTX213 SI-P 45V 0.2A 0.3W 350MHz ZTX342 SI-N 120V 0.1A 0.3WZTX450 SI-N 60V 1A 1W 150MHzZTX550 SI-P 60V 1A 1W >150MHzZTX653 SI-N 120V 2A 1W >140MHz ZTX753 SI-P 120V 2A 1W TO92ZTX753M1TA SI-P 120VBU108 1500V 5A 12.5W -- BU208A 1500V 5A 12.5W -- BU208D 1500V 5A 12.5W * BU209A 1700V 5A 12.5W -- BU308 1500V 5A 12.5W -- BU500 1500V 6A 75W -- BU508A 1500V 7.5A 75W -- BUY71 2000V 2A 40W --C1942 1500V 3A 50W --C2027 1500V 5A 50W --C2125 2200V 5A 50W --C3480 1500V 3.5A 80W *C3481 1500V 5A 120W *C3482 1500V 6A 120W *C3484 1500V 3.5A 80W -- C3485 1500V 5A 120W --C3486 1500V 6A 120W --C3685 1500V 6A 120W --C3686 1500V 7A 120W --C3687 1500V 8A 150W --C3688 1500V 10A 150W -- C3729 1500V 5A 50W --C3883 1500V 5A 50W *C4199A 1500V 10A 100W --C4291 1500V 5A 100W -- C4292 1500V 6A 100W -- C4303A 1500V 6A 80W -- D348 1500V 7A 50W --D820 1500V 5A 50W --D821 1500V 6A 50W --D822 1500V 7A 50W --D838 2500V 3A 50W --D869 1500V 3.5A 50W * D870 1500V 5A 50W *D871 1500V 6A 50W *D898 1500V 3A 50W *D899 1500V 4A 50W *D900 1500V 5A 50W *D903 1500V 7A 50W --D904 1500V 7A 60W --D950 1500V 3A 42W *D951 1500V 3A 65W *D952 1500V 3A 70W *D953 1500V 5A 80W *D954 1500V 5A 95W *D957A 1500V 6A 50W -- D994 1500V 8A 50W --D995 2500V 3A 50W --D1016 1500V 7A 50W -- D1142 1500V 3.5A 50W * D1143 1500V 5A 65W * D1172 1500V 5A 65W * D1173 1500V 5A 70W * D1174 1500V 5A 85W * D1175 1500V 5A 100W * D1290 1500V 3A 50W * D1291 1500V 3A 65W * D1341 1500V 5A 50W -- D1342 1500V 5A 50W * D1343 1500V 6A 50W -- D1344 1500V 6A 50W * D1397 1500V 3.5A 50W * D1398 1500V 5A 50W * D1399 1500V 6A 60W * D1402 1500V 5A 120W -- D1403 1500V 6A 120W -- D1426 1500V 3.5A 80W * D1427 1500V 5A 80W * D1428 1500V 6A 80W * D1431 1500V 5A 80W -- D1432 1500V 6A 80W -- D1433 1500V 7A 80W --D1434 1500V 5A 80W -- D1454 1500V 4A 50W * D1455 1500V 5A 50W * D1456 1500V 6A 50W * D1545 1500V 5A 50W -- D1546 1500V 6A 50W -- D1547 1500V 7A 50W -- D1548 1500V 10A 50W -- D1554 1500V 3.5A 40W * D1555 1500V 5A 50W * D1556 1500V 6A 50W * D1557 1500V 5A 80W -- D1632 1500V 4A 70W * D1635 1500V 5A 100W * D1650 1500V 3.5A 50W * D1651 1500V 5A 60W * D1652 1500V 6A 60W * D1653 1500V 2.5A 50W -- D1654 1500V 3.5A 50W -- D1655 1500V 5A 60W -- D1656 1500V 6A 60W -- D1710 1500V 6A 100W -- D1711 1500V 7A 100W -- D1729 1500V 3.5A 60W *D1730 1500V 5A 100W * D1731 1500V 6A 100W * D1732 1500V 7A 120W * D1737 1500V 3.5A 60W -- D1738 1500V 5A 100W -- D1739 1500V 6A 100W -- D1876 1500V 3A 50W * D1877 1500V 4A 50W * D1878 1500V 5A 60W * D1879 1500V 6A 60W * D1880 1500V 8A 70W * D1881 1500V 10A 70W * D1882 1500V 3A 50W * D1883 1500V 4A 50W -- D1884 1500V 5A 60W -- D1885 1500V 6A 60W -- D1886 1500V 8A 70W -- D1887 1500V 10A 70W -- D1911 1500V 5A 50W * D1941 1500V 6A 50W -- C3885 1400V 7A 50W -- C3888 1400V 7A 80W -- C3891 1400V 6A 50W * C3893 1400V 8A 50W *C3896 1400V 8A 70W --C4123 1500V 7A 60W *C4125 1500V 10A 70W *C4294 1500V 6A 50W *C3886 1400V 8A 50W --C3889 1400V 8A 80W --C3892 1400V 7A 50W *C3895 1400V 7A 60W --C4122 1500V 6A 60W *C4124 1500V 8A 70W *C4293 1500V 5A 50W *C4769 1500V 7A 60W *BU2506AF 1500V 3.5A 50W -- BU2507AF 1500V 6A 45W -- BU2508AF 1500V 8A 45W -- BU2520AF 1500V 10A 45W -- BU2522AF 1500V 10A 80W -- BU2523AF 1500V 10A 80W -- BU2525AF 1500V 12A 80W -- BUW11AF 1000V 5A 100W -- BUW13AF 1000V 15A 175W -- BUW48AF 1000V 60A 150W -- BUT12A 1000V 10A 100W -- BUS13A 1000V 15A 125W --BUX48A 1000V 7A 175W -- BUX48C 1200V 15A 175W -- BUX85 1000V 3A 40W -- BUX98A 1000V 30A 250W -- BU2506DF 1500V 3.5A 50W * BU2507DF 1500V 6A 125W * BU2508DF 1500V 8A 125W * BU2520DF 1500V 10A 125W * BU2522DF 1500V 10A 80W * BU2523DF 1500V 10A 80W * BU2525DF 1500V 12A 125W * BUW12AF 1000V 8A 125W -- BUW14AF 1000V 20A 175W -- BUT11A 1000V 5A 100W -- BUS12A 1000V 8A 125W -- BUS14A 1000V 30A 250W -- BUX48B 1100V 10A 175W -- BUX84 800V 2A 40W --BUX86 1200V 4A 40W -- BUX98B 1200V 30A 250W --100W >2.5MHzV 4A 75W4A 80W 12MHz常用大功率高耐压场效应管参数作者：佚名来源：本站整理发布时间：2007-10-27 18:46:42功率(W) 型号耐压(V) 电流(A) 功率(W)045 900 5 150081 800 7 1251082 800 6 1251119 1000 4 100120 1000 8 15098 800 3 751249 500 15 130250 500 20 1501271 1400 15 240280 500 18 1501341 900 5 1001342 900 8 100357 900 5 1251358 900 9 1501451 900 5 120498 500 20 120500 500 25 160K1502 900 7 120K1512 850 10 150FP150 100 41 180P151 60 19 180FP240 200 31 150FP250 200 31 180P251 150 33 180P254 250 23 180P350 400 16 180351 350 16 180360 400 23 25050 500 14 180451 450 14 180452 500 12 180460 500 20 250H8N50 500 8 1208N60 600 8 1200N50 500 10 1202N50 500 12 12045 450 12 12050 500 13 150MTP5N45 450 5 75MTP5N50 500 5 75MTP6N60 600 6 125 IXGH10N100 1000 10 100 IXGH15N100 1000 15 150IXGH20N60 600 20 150GH25N100 1000 25 200H30N60 600 30 180H30N100 1000 30 250H40N60 600 40 200XTH24N50 500 24 250IXTH30N20 200 30 180IXTH30N30 300 30 180IXTH30N50 500 30 300IXTH40N30 300 40 250H50N10 100 50 150XTH50N20 200 50 150H67N10 100 67 200H75N10 100 75 200场效应管参数符号意义作者：佚名来源：本站整理发布时间：2007-10-27 18:51:03容容输电容外电路参数）路参数）路参数）频功率管）极电流（漏源饱和电流）止栅电流止栅电流电流饱和电流饱和电流。

厂家 富士通 东芝 东芝 东芝 东芝 富士通 富士通 东芝 东芝 东芝 东芝 东芝 东芝 日立 IXYS IXYS 富士通 富士通 富士通 富士通 富士通 东芝 东芝 东芝 东芝 东芝 东芝 东芝 东芝 东芝
IR IR IR IR IR IR IR IR IR IR MOT
产品型号 MTM30N50 MTM35N50 MTW15N50 MTW20N50 J116 K313 IXYS48N50 S180N10 S61N50 E57N50 E53N50 E26N90 E40N55 IRF510 IRF520 IRF530 IRF540 IRF620 IRF630 IRF634 IRF640 IRFS640 IRF654 IRF730 IRF740 IRFS740 IRFS830 IRFS840 IRF840 IRF1010 IRF2807 IRF3710 IRF4905S IRF BC30 IRF BC40 IRFZ44N IRFZ46N IRFZ48N IRF9640 IRF9630
IXFK180N10 IXFK44N60 IMBH12-140 IMNH50-090 IMBH50D-060 IMBH60D-100 IMBH60-100 GT60M103 GT60M104 GT60M303 GT40M101 GT40T301 GT40T101 GT25Q101 GT15Q101 GT8Q101 IRG4PH5U IRGPC50U IRGPC50F IRG4PC50F IRG4PC50UD
全系列场效应管 VMOS、IGBT 参数
产品型号 IRF064 IRFP150 IRFP240 IRFP250 IRFP260 IRFP264 IRFP350 IRFP360 IRFP450 IRFP460 IRFPC50 IRFPE50 IRFPF50 IRFPG50 IRFPC60

VMOS场效应管VMOS场效应管（VMOSFET）简称VMOS管或功率场效应管，其全称为V型槽MOS 场效应管。

它是继MOSFET之后新发展起来的高效、功率开关器件。

它不仅继承了MOS场效应管输入阻抗高（≥108 ）、驱动电流小（左右0.1μA左右），还具有耐压高（最高可耐压1200V）、工作电流大（1.5A～100A）、输出功率高（1～250W）、跨导的线性好、开关速度快等优良特性。

正是由于它将电子管与功率晶体管之优点集于一身，因此在电压放大器（电压放大倍数可达数千倍）、功率放大器、开关电源和逆变器中正获得广泛应用。

众所周知，传统的MOS场效应管的栅极、源极和漏极大大致处于同一水平面的芯片上，其工作电流基本上是沿水平方向流动。

VMOS管则不同，从图1上可以看出其两大结构特点:第一，金属栅极采用V型槽结构；第二，具有垂直导电不是沿芯片水平流动，而是自重掺性。

由于漏极是从芯片的背面引出，所以ID杂N+区（源极S）出发，经过P沟道流入轻掺杂N-漂移区，最后垂直向下到达漏极D。

电流方向如图中箭头所示，因为流通截面积增大，所以能通过大电流。

由于在栅极与芯片之间有二氧化硅绝缘层，因此它仍属于绝缘栅型MOS场效应管。

国内生产VMOS场效应管的主要厂家有877厂、天津半导体器件四厂、杭州电子管厂等，典型产品有VN401、VN672、VMPT2等。

表1列出六种VMOS管的主要参数。

其中，IRFPC50的外型如图3所示。

下面介绍检测VMOS管的方法。

1．判定栅极G将万用表拨至R×1k档分别测量三个管脚之间的电阻。

若发现某脚与其字两脚的电阻均呈无穷大，并且交换表笔后仍为无穷大，则证明此脚为G极，因为它和另外两个管脚是绝缘的。

2．判定源极S、漏极D由图1可见，在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。

用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
