DBPSK调制含解调实验报告总结计划.docx

实验十五 BPSK/DPSK调制解调实验【实验内容】1.二相BPSK调制解调实验2.二相DPSK调制解调实验3.PSK解调载波提取实验【实验目的】1.掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。

2.了解载频信号的产生方法。

3.掌握二相绝对码与相对码的码变换方法。

【实验环境】1 实验分组：两人一组或者单人2 设备：计算机，双通道数字存储示波器，通信原理实验平台3 软件：数字存储示波器相关软件【实验原理】（一）调制实验：调制实验中，绝对相移键控（PSK）是采用直接调相法来实现的，也就是输入的基带直接控制已输入载波相位的变化来实现相位键控的.图9-1是二相PSK（DPSK）调制器电路框图。

图9-2是它的电原理图。

图9-3 是 PSK DPSK编码波形图。

PSK调制在数字通信系统中是一种极重要的调制方式。

它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控。

因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。

下面对图9-2中的电路作一分析。

1．载波倒相器模拟信号的倒相通常采用运放作倒相器，电路由U304等组成，来自1.024MHz载波信号输入到U304的反相输入端2脚，在输入端即可得到一个反相的载波信号，即Pi相载波信号。

为了使0相载波与Pi相载波的幅度相等，在电路中加了电位器W302。

K 302K 301绝对码与转换电路相对码512K H z 方波入32k H z 时钟入32K H z 伪码1.024M H z 方波入电路C L K231K 304132T P 305T P 303T P 302T P 301器T P 3040相载波载波反相3164π相载波开关1开关225反相器T P 309T P 307P S K 调制输出1K 303234相器加T P 308T P 306去K 701的1脚C P U 中央控制处理器来至增量调制ΔM 码数字信号输出128K H z 方波(1010码)64K H z 方波(1100码)图9-1 P S K 调制及测量点分布原理框图图9-3 PSK DPSK编码波形2.模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。

BPSK调制及解调实验报告实验目的：1.了解二进制调制的基本原理和BPSK调制的工作原理；2.掌握BPSK调制的实际操作步骤；3.了解BPSK解调的原理和实际操作步骤；4.通过实验，验证BPSK调制及解调系统的性能。

实验仪器：1.函数发生器2.1MHz双踪示波器3.BPSK调制及解调实验装置实验原理：二进制调制（Binary Phase Shift Keying，BPSK）是一种常用的数字调制方法，通过改变载波的相位来表示二进制数字0和1、在BPSK调制中，当输入信号为1时，调制后的信号发生180度的相位移动；当输入信号为0时，调制后的信号保持相同的相位。

1.产生基带二进制信号；2.将基带二进制信号进行调制，得到BPSK信号；3.通过载波和BPSK信号相乘，得到带载波的BPSK信号。

BPSK解调的基本原理是将接收到的信号与本地载波进行乘积运算，并通过低通滤波器滤除高频成分，得到解调后的二进制信号。

实验步骤：1.连接实验仪器，按照实验电路图将实验装置连接起来；2.在函数发生器上设置合适的频率、幅度和偏置，作为输入信号；3.调节函数发生器的频率和幅度，观察函数发生器输出信号和示波器上的波形；4.调节函数发生器的频率和幅度，使得示波器上的波形呈现BPSK调制后的波形特征；5.开始数据传输，通过改变输入信号的二进制位来模拟数据的传输；6.通过实时观察带载波的BPSK信号波形，验证BPSK调制的效果；7.将接收到的信号输入到解调器中，观察解调后的二进制信号的波形；8.通过比较发送的数据和接收的数据，验证BPSK解调的正确性和可靠性。

实验结果：经过实验，我们成功实现了BPSK调制及解调系统的搭建，并通过观察波形和比较数据的方法验证了其正确性和可靠性。

在BPSK调制过程中，输入为0和1时，输出的波形相位有明显的反转；在解调过程中，通过滤波器的处理，成功地恢复了输入信号的二进制数据。

实验总结：通过本次实验，我们深入了解了BPSK调制及解调的原理和实际操作步骤。

实验五DBPSK调制及解调实验一、实验目的1、掌握DBPSK调制和解调的基本原理；2、掌握DBPSK数据传输过程，熟悉典型电路；3、熟悉DBPSK调制载波包络的变化；二、实验器材1、主控&信号源、9号、13号模块各一块2、10号（选）、11号模块（选）各一块3、双踪示波器一台4、连接线若干三、实验原理1、DBPSK调制解调（9号模块）实验原理框图DBPSK调制及解调实验原理框图2、DBPSK调制解调（9号模块）实验框图说明基带信号先经过差分编码得到相对码，再将相对码的1电平和0电平信号分别与256K载波及256K反相载波相乘，叠加后得到DBPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始相对码，最后经过差分译码恢复输出原始基带信号。

其中载波同步和位同步由13号模块完成。

四、实验步骤实验项目一DBPSK调制信号观测（9号模块）概述：DBPSK调制实验中，信号是用相位相差180°的载波变换来表征被传递的信息。

本项目通过对比观测基带信号波形与调制输出波形来验证DBPSK调制原理。

1、关电，按表格所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK数字调制解调】。

将9号模块的S1拨为0100，13号模块的S3拨为0111。

3、此时系统初始状态为：PN序列输出频率32KHz，调节信号源模块的W3使256KHz 载波信号的峰峰值为3V。

4、实验操作及波形观测。

（1）以9号模块“NRZ-I”为触发，观测“I”；（2）以9号模块“NRZ-Q”为触发，观测“Q”。

（2）以9号模块“基带信号”为触发，观测“调制输出”。

思考：分析以上观测的波形，分析与ASK有何关系？实验项目二DBPSK差分信号观测（9号模块）概述：本项目通过对比观测基带信号波形与NRZ-I输出波形，观察差分信号，验证差分变换原理。

通信原理课程设计报告一. 2DPSK基本原理1.2DPSK信号原理2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。

现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。

则数字信息序列与2DPSK信号的码元相位关系可举例表示如2PSK信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图2.1所示。

图1.1 2DPSK信号在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。

如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。

所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。

定义∆Φ为本码元初相与前一码元初相之差，假设：∆Φ=0→数字信息“0”；∆Φ=π→数字信息“1”。

则数字信息序列与2DPSK信号的码元相位关系可举例表示如下：数字信息： 1 0 1 1 0 1 1 1 0 1DPSK信号相位：0 π π 0 π π 0 π 0 0 π或：π 0 0 π 0 0 π 0 π π 02. 2DPSK信号的调制原理一般来说，2DPSK信号有两种调试方法，即模拟调制法和键控法。

2DPSK 信号的的模拟调制法框图如下图 1.2.1，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。

图1.2.1 模拟调制法2DPSK信号的的键控调制法框图如下图1.2.2，其中码变换的过程为将输入的基带信号差分，即变为它的相对码。

选相开关作用为当输入为数字信息“0”时接相位0，当输入数字信息为“1”时接pi。

图1.2.2 键控法调制原理图3. 2DPSK信号的解调原理2DPSK信号最常用的解调方法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。

(1) 2DPSK信号解调的极性比较法它的原理是2DPSK信号先经过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，再与本地载波相乘，去掉调制信号中的载波成分，再经过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决的到基带信号的差分码，再经过逆差分器，就得到了基带信号。

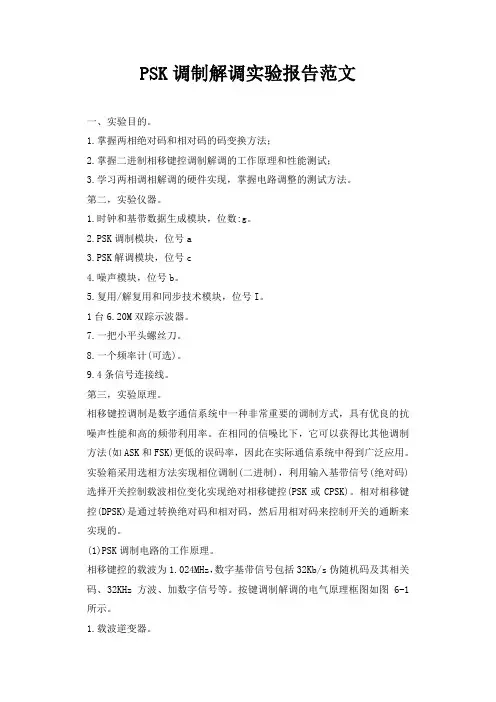

PSK调制解调实验报告范文一、实验目的。

1.掌握两相绝对码和相对码的码变换方法；2.掌握二进制相移键控调制解调的工作原理和性能测试；3.学习两相调相解调的硬件实现，掌握电路调整的测试方法。

第二，实验仪器。

1.时钟和基带数据生成模块，位数:g。

2.PSK调制模块，位号a3.PSK解调模块，位号c4.噪声模块，位号b。

5.复用/解复用和同步技术模块，位号I。

1台6.20M双踪示波器。

7.一把小平头螺丝刀。

8.一个频率计(可选)。

9.4条信号连接线。

第三，实验原理。

相移键控调制是数字通信系统中一种非常重要的调制方式，具有优良的抗噪声性能和高的频带利用率。

在相同的信噪比下，它可以获得比其他调制方法(如ASK和FSK)更低的误码率，因此在实际通信系统中得到广泛应用。

实验箱采用选相方法实现相位调制(二进制)，利用输入基带信号(绝对码)选择开关控制载波相位变化实现绝对相移键控(PSK或CPSK)。

相对相移键控(DPSK)是通过转换绝对码和相对码，然后用相对码来控制开关的通断来实现的。

(1)PSK调制电路的工作原理。

相移键控的载波为1.024MHz，数字基带信号包括32Kb/s伪随机码及其相关码、32KHz方波、加数字信号等。

按键调制解调的电气原理框图如图6-1所示。

1.载波逆变器。

模拟信号的反转通常由运算放大器实现。

来自1.024MHz载波信号被输入到运算放大器的反相输入端，且在输出端可以获得反相载波信号，即π相位载波信号。

为了使0相载波和π相载波的幅度相等，电路中增加了电位器37W01和37W02进行调节。

2.模拟开关乘法器。

载波相移键控是通过模拟开关电路实现的。

0相载波和π相载波分别作用于模拟开关A: CD 4066的输入端(引脚1)和模拟开关B: CD 4066的输入端(引脚11)。

在数字基带信号的信号码中，其正极性加到模拟开关A的输入控制端(引脚13)，其负极性加到模拟开关B的输入控制端(引脚12)..用于控制同频反相两个载波的通断。

《移动通信--BPSK调制与解调》报告《移动通信BPSK 调制与解调》报告在当今的信息时代，移动通信技术的发展日新月异，为人们的生活和工作带来了极大的便利。

其中，BPSK（Binary Phase Shift Keying，二进制相移键控）调制与解调技术作为一种重要的数字通信技术，在移动通信中发挥着关键作用。

一、BPSK 调制的基本原理BPSK 是一种最简单的相移键控方式。

在 BPSK 中，通常用二进制数字“0”和“1”来控制载波的相位。

当数字信号为“0”时，载波的相位为0 度；当数字信号为“1”时，载波的相位为 180 度。

从数学角度来看，假设发送的二进制数字序列为{an}，其中 an 取值为 0 或 1，载波信号为Acos(2πfct)，那么 BPSK 调制后的信号可以表示为：s(t) ＝Acos(2πfct ＋πan)通过这种方式，将数字信息加载到载波信号的相位上，实现了信号的调制。

二、BPSK 调制的实现方式在实际应用中，BPSK 调制可以通过多种方式实现。

一种常见的方法是使用乘法器。

将数字信号与一个正弦载波相乘，得到调制后的信号。

另一种实现方式是基于数字电路，通过逻辑门和计数器等组件来生成 BPSK 调制信号。

这种方式在数字通信系统中应用广泛，具有稳定性高、易于集成等优点。

三、BPSK 解调的基本原理解调是从接收到的已调信号中恢复出原始数字信号的过程。

BPSK的解调通常采用相干解调的方法。

相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。

接收到的 BPSK 信号与本地载波相乘，然后通过低通滤波器滤除高频分量，再进行抽样判决，恢复出原始的数字信号。

四、BPSK 解调的实现过程首先，接收到的信号与本地载波相乘，得到：r(t) ＝ s(t) × cos(2πfct ＋φ)其中，φ 为本地载波与发送端载波的相位差。

经过乘法运算后，得到：r(t) ＝ 05A1 ＋cos(2πfct ＋πan ＋φ 2πfct)＝ 05A1 ＋cos(πan ＋φ)通过低通滤波器后，滤除高频分量，得到：r'（t) ＝ 05A1 ＋cos(πan ＋φ)最后，对 r'（t) 进行抽样判决。

实验五DBPSK传输系统实验一、实验原理和电路说明差分BPSK是相移键控的非相干形式，它不需要在接收机端恢复相干参考信号。

非相干接收机容易制造而且便宜，因此在无线通信系统中被广泛使用。

在DBPSK系统中，输入的二进制序列先差分编码，然后再用BPSK调制器调制。

差分编码后的序列﹛a n﹜是通过对输入b n与a n-1进行模2和运算产生的。

如果输入的二进制符号b n为0，则符号a n与其前一个符号保持不变，而如果b n为1，则a n与其前一个符号相反。

差分编码原理为：anna⊕=-b()(n)1()其实现框图如图3.3.1所示：图3.3.1 差分编码示意图一个典型的差分编码调制过程如3.3.2图所示：图3.3.2 差分编码与载波相位示意图在DBPSK中,其不需要进行载波恢复,但位定时仍是必须的。

在DPSK中如何恢复位定时信号，初看起来比较复杂。

我们仍按以前的信号定义，如图3.3.3所示：图3.3.3 位定时误差信号提取实际上其与相干BPSK 中的位定时恢复是一样的，由于其存在一个较小的系统剩余频差（发送中频与接收本地载波的频差，其与码元速率相比而言一般较小），结果是在每个剩余频差的周期中，具有很多有码元信号（例如对于64KBPS 的速、剩余频差为1KHZ ，则每个剩频差的周期中可包含64个码元符号）。

从这些码元信号中可以根据下面的公式对位定时误差的大小进行计算：)]2()2()[()(+--=n S n S n S n e b当然在剩余载波发生正负变化时，按上式提取的位定时误差信号可能出现不正确的情况，但只要在位定时误差信号的输出端加一滤波器，就可以克服在DBPSK 中剩余载波的影响（在相对剩余载波不大时）。

位定时的调整如下：如果0)(>n e b ，则位定时抽样脉冲向前调整；反之应向后调整。

对DBPSK 的解调是通过比较接收相邻码元信号（I ，Q ）在星座图上的夹角,如果大于900则为1，否则为0,如图3.3.4所示:图3.3.4 DBPSK 差分解调示意图即按下式进行：)2()2()2()2()(+-++-=n Q n Q n I n I n D如果0)(<n D ，则判为１，反之判为0。

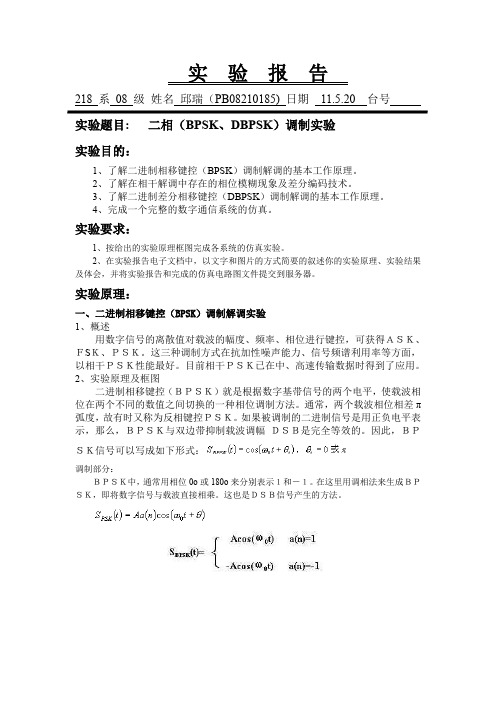

实验报告218 系08 级姓名邱瑞（PB08210185) 日期11.5.20 台号实验题目: 二相（BPSK、DBPSK）调制实验实验目的：1、了解二进制相移键控（BPSK）调制解调的基本工作原理。

2、了解在相干解调中存在的相位模糊现象及差分编码技术。

3、了解二进制差分相移键控（DBPSK）调制解调的基本工作原理。

4、完成一个完整的数字通信系统的仿真。

实验要求：1、按给出的实验原理框图完成各系统的仿真实验。

2、在实验报告电子文档中，以文字和图片的方式简要的叙述你的实验原理、实验结果及体会，并将实验报告和完成的仿真电路图文件提交到服务器。

实验原理：一、二进制相移键控（BPSK）调制解调实验1、概述用数字信号的离散值对载波的幅度、频率、相位进行键控，可获得ＡＳＫ、ＦSＫ、ＰＳＫ。

这三种调制方式在抗加性噪声能力、信号频谱利用率等方面，以相干ＰＳＫ性能最好。

目前相干ＰＳＫ已在中、高速传输数据时得到了应用。

2、实验原理及框图二进制相移键控（ＢＰＳＫ）就是根据数字基带信号的两个电平，使载波相位在两个不同的数值之间切换的一种相位调制方法。

通常，两个载波相位相差π弧度，故有时又称为反相键控ＰＳＫ。

如果被调制的二进制信号是用正负电平表示，那么，ＢＰＳＫ与双边带抑制载波调幅ＤＳＢ是完全等效的。

因此，ＢＰＳＫ信号可以写成如下形式：调制部分：ＢＰＳＫ中，通常用相位0o或180o来分别表示１和－１。

在这里用调相法来生成ＢＰＳＫ，即将数字信号与载波直接相乘。

这也是ＤＳＢ信号产生的方法。

ＢＰＳＫ调制原理框图解调部分：BPSK必须采用相干解调，如何得到本地相干载波是个关键问题。

ＢＰＳＫ解调原理框图由于用本地参考载波解调得到的数字信号存在着相位模糊问题，从而可能使解调后信号的极性完全颠倒，这对于数字传输来说是不能允许的。

二、ＤＰＳＫ信号的差分解调1、概述DPSK信号解调时还可用前一码元的载波相位作为后一码元的参考相位，也就是把前一码元波形保存下来作为后一码元解调时的参考载波，这种方法称为差分解调。

课程名称：通信原理实验题目：实验三DPSK调制、解调实验学生姓名：专业：电子信息工程班级：电信10-2班学号：指导教师：陈信日期： 2012 年 11 月 25 日实验三 DPSK 调制、解调实验一、实验目的1. 加深对DPSK 调制原理的理解及其硬件实现方法2. 进一步了解DPSK 解调原理各种锁相环解调的特性，掌握同相正交环的解调原理及其硬件实现方法3. 加深对载波提取电路相位模糊度的理解4. 加深对眼图几个主要参数的认识二、实验内容1. DPSK 调制实验1) 载波、时钟信号实验 2) 伪随机基带信号源实验3) 差分编码实验 4) DPSK 调制实验2. DPSK 解调实验1) 同相正交环解调DPSK 实验 4) 基带信号解调、相位锁定实验2) 压控振荡器实验 5) 基带信号判决实验3) 载波900相移实验 6) 差分译码实验3. DPSK 调制解调系统实验1) 同步带测量实验 2) 捕捉带测量实验3) 载波提取锁相环相位模糊度实验 4) DPSK 调制解调眼图实验4. 学生常犯的测量错误三、实验原理和电路说明1. 调制2DPSK 系统的调制部分框图如图1所示。

下面分几部分说明。

1.1 M 序列发生器实际的数字基带信号是随机的，为了实验和测试方便，一般都是用M 序列发生器产生一个伪随机序列来充当数字基带信号源。

按照本原多项式1)(35++=X X x f 组成的五级线性移位寄存器，就可得到31位码长的M 序列。

码元定时与载波的关系可以是同步的，以便清晰观察码元变化时对应调制载波的相位变化；也可以是异步的，因为实际的系统都是异步的。

本实验的M 序列由IC3、1C4、IC5、IC6产生，码元速率为lMb/s。

2DPSKP 2 P 3 P 6 P 1 P 5图1 2DPSK 调制部分框图1.2 相对调相和绝对移相移相键控分为绝对移相和相对移相两种。

以未调载波的相位作为基准的相位调制叫作绝对移相。

可编辑修改精选全文完整版BPSK （DBPSK ）调制+汉明码系统测试一、 实验原理本实验将数据和话音业务通过汉明编码经BPSK （DBPSK ）调制信道传输。

为了反映真实的传输信道，加入噪声来观测不同信噪比下系统的性能以及对数据和话音业务质量的影响。

使学生建立完整的传输系统概念，巩固各功能模块所起的作用、性能及相互间的影响。

BPSK 、DBPSK （包括FSK ）调制解调方式在同一套硬件平台上实现（通过操作面板选取），有利于同学加深FPGA+DSP 平台组成的软件无线电概念。

本实验是在实验五的基础上增加了BPSK （或DBPSK ）信道调制模块、信道噪声模块和BPSK （或DBPSK ）信道解调模块，实验的系统连接框图见图9.6.1所示。

二、 实验仪器1、 Z H5001通信原理综合实验系统 一台2、 20MHz 双踪示波器一台 3、 Z H9001型误码测试仪（或GZ9001型） 一台 4、 电话机二部三、 实验目的1、 加深信道调制解调器在通信系统中的地位及作用2#1#图9.6.1 BPSK （DBPSK ）调制+汉明码系统测试组成框图2、熟悉信道误码对话音通信业务的影响3、加深认识纠错编码在通信系统中的作用及性能四、实验内容准备工作：（1）本实验在实验五基础上进行，先按实验五要求设置各选择开关；（2）将汉明编码模块工作方式选择开关SWC01设置在和汉明编码器工作（H_EN），开关位置00010000；将汉明译码模块输入数据和时钟选择开关KW01、KW02设置在CH位置（左边），汉明译码使能开关KW03设置在工作ON位置（左端）；将输入数据选择开关KC01设置在DT-SYS(左端：同步数据输入)；（3）将解调器模块载波提取环路开关KL01设置在1_2位置（左端：闭环），输入信号选择开关KL02设置在1_2位置（左端），加入噪声；（4）将噪声模块输出电平选择开关SW01设置最小噪声电平位置（10000001），此时信噪比较高；（5）用中频电缆连接K002和JL02，建立中频自环；（6）将2部电话机分别接入PHONE1和PHONE2插座。

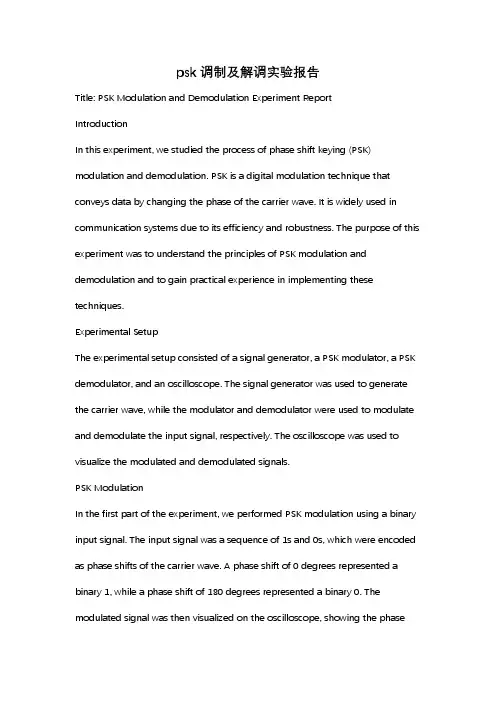

psk调制及解调实验报告Title: PSK Modulation and Demodulation Experiment ReportIntroductionIn this experiment, we studied the process of phase shift keying (PSK) modulation and demodulation. PSK is a digital modulation technique that conveys data by changing the phase of the carrier wave. It is widely used in communication systems due to its efficiency and robustness. The purpose of this experiment was to understand the principles of PSK modulation and demodulation and to gain practical experience in implementing these techniques.Experimental SetupThe experimental setup consisted of a signal generator, a PSK modulator, a PSK demodulator, and an oscilloscope. The signal generator was used to generate the carrier wave, while the modulator and demodulator were used to modulate and demodulate the input signal, respectively. The oscilloscope was used to visualize the modulated and demodulated signals.PSK ModulationIn the first part of the experiment, we performed PSK modulation using a binary input signal. The input signal was a sequence of 1s and 0s, which were encoded as phase shifts of the carrier wave. A phase shift of 0 degrees represented a binary 1, while a phase shift of 180 degrees represented a binary 0. The modulated signal was then visualized on the oscilloscope, showing the phaseshifts corresponding to the input signal.PSK DemodulationIn the second part of the experiment, we performed PSK demodulation to recover the original binary input signal from the modulated signal. The demodulator used a phase detector to compare the phase of the modulated signal with the phase of the carrier wave. The output of the demodulator was then passed through a low-pass filter to remove any high-frequency noise and recover the original binary signal. The demodulated signal was visualized on the oscilloscope, showing the recovered binary input signal.Results and AnalysisThe experiment demonstrated the effectiveness of PSK modulation and demodulation in transmitting and recovering digital data. The modulated signal accurately conveyed the phase shifts corresponding to the binary input signal, and the demodulator successfully recovered the original binary signal from the modulated signal. The oscilloscope displays confirmed the successful implementation of PSK modulation and demodulation.ConclusionIn conclusion, the PSK modulation and demodulation experiment provided valuable insights into the principles and practical implementation of digital communication techniques. The experiment demonstrated the robustness and efficiency of PSK modulation and demodulation, making it a popular choice for communication systems. Overall, the experiment was successful in achieving itsobjectives and provided a hands-on learning experience in PSK modulation and demodulation.。

bpsk调制及解调原理实验报告BPSK 调制及解调原理实验报告一、实验目的本次实验旨在深入理解 BPSK（Binary Phase Shift Keying，二进制相移键控）调制及解调的原理，通过实际操作和观察实验结果，掌握BPSK 信号的产生、传输和恢复过程，以及分析其性能和特点。

二、实验原理（一）BPSK 调制原理BPSK 是一种最简单的相移键控调制方式，它使用两个相位（通常为 0 和π）来表示二进制数字信息。

在 BPSK 中，当输入的二进制数字为“0”时，载波的相位为 0；当输入的二进制数字为“1”时，载波的相位为π。

假设输入的二进制序列为｛b_n}，载波信号为cos(2πf_ct)，则BPSK 调制后的信号 s(t) 可以表示为：s(t) ＝b_n cos(2πf_ct ＋φ_n)其中，φ_n ＝ 0 当 b_n ＝ 0，φ_n ＝π 当 b_n ＝ 1。

（二）BPSK 解调原理BPSK 的解调通常采用相干解调的方法。

相干解调需要在接收端产生一个与发送端载波同频同相的本地载波。

接收信号与本地载波相乘后，通过低通滤波器滤除高频分量，得到包含原始信息的基带信号。

假设接收信号为 r(t) ＝ s(t) ＋ n(t)，其中 n(t) 为加性高斯白噪声。

本地载波为cos(2πf_ct)，相乘后的信号为：r(t) cos(2πf_ct) ＝ s(t) ＋n(t) cos(2πf_ct)＝b_n cos(2πf_ct ＋φ_n) ＋n(t) cos(2πf_ct)＝ 1/2 b_n 1 ＋cos(2φ_n) ＋n(t) cos(2πf_ct)经过低通滤波器后，滤除高频分量，得到：y(t) ＝ 1/2 b_n 1 ＋cos(2φ_n)当φ_n ＝ 0 时，y(t) ＝ b_n；当φ_n ＝π 时，y(t) ＝ b_n。

通过判决电路，根据 y(t) 的正负来恢复出原始的二进制数字信息。

三、实验仪器和设备1、信号源产生模块2、 BPSK 调制模块3、信道传输模块（模拟加性高斯白噪声信道）4、 BPSK 解调模块5、示波器6、频谱分析仪四、实验步骤1、连接实验设备，按照实验原理图搭建实验系统。

ASK/FSK/BPSK/DBPSK调制及解调实验一、实验目的1.掌握用键控法产生ASK/FSK信号的方法;2.掌握ASK/FSK非相干解调的原理;3.掌握BPSK调制和解调的基本原理；4.掌握BPSK数据传输过程，熟悉典型电路；5.了解数字基带波形时域形成的原理和方法，掌握滚降系数的概念；6.熟悉BPSK调制载波包络的变化；7.掌握BPSK载波恢复特点与位定时恢复的基本方法；8.掌握DBPSK调制和解调的基本原理；9.掌握DBPSK数据传输过程，熟悉典型电路；10.熟悉DBPSK调制载波包络的变化；二、实验器材主控&信号源模块9号数字调制解调模块2号数字终端模块13号同步模块示波器三、实验原理ASK调制及解调1.实验原理框图2.实验框图说明ASK调制是将基带信号和载波直接相乘。

已调信号经过半波整流、低通滤波后，通过门限判决电路解调出原始基带信号。

FSK调制及解调1.实验原理框图2、实验框图说明基带信号与一路载波相乘得到1电平的ASK调制信号，基带信号取反后再与二路载波相乘得到0电平的ASK调制信号，然后相加合成FSK调制输出；已调信号经过过零检测来识别信号中载波频率的变化情况，通过上、下沿单稳触发电路再相加输出，最后经过低通滤波和门限判决，得到原始基带信号。

BPSK调制及解调实验1、BPSK调制解调（9号模块）实验原理框2、BPSK调制解调（9号模块）实验框图说明基带信号的1电平和0电平信号分别与256KHz载波及256KHz反相载波相乘，叠加后得到BPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始基带信号。

DBPSK调制及解调实验基带信号先经过差分编码得到相对码，再将相对码的1电平和0电平信号分别与256K载波及256K反相载波相乘，叠加后得到DBPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始相对码，最后经过差分译码恢复输出原始基带信号。

实验六 DBPSK系统实验一、实验原理和电路BPSK系统中，接收端采用相干解调时，恢复出来的载波与发送载波在频率上是一样的，但相位存在两种关系：00、1800。

如果是00，则解调出来的数据与发送数据一样，否则，解调出来的数据将与发送数据反相，称为倒?现象或相位模糊。

为了解决这一问题，在BPSK系统中采用差分编码，称为差分BPSK调制，或DBPSK调制。

DBPSK调制的解调可以采用相干解调和差分相干解调。

DBPSK调制的相干解调只是在BPSK解调的基础上增加差分译码模块。

本实验系统中，对“外部数据”采用差分编码。

如果实验系统调制方式设置为“BPSK传输系统”，则为DBPSK的相干解调模式；如果实验系统调制方式设置为“DBPSK传输系统”，则为DBPSK的差分相干解调模式。

差分BPSK是相移键控的非相干形式，它不需要在接收机端恢复相干参考信号。

非相干接收机容易制造而且便宜，因此在无线通信系统中被广泛使用。

在DBPSK系统中，输入的二进制序列先差分编码，然后再用BPSK调制器调制。

差分编码后的序列�xan�y是通过对输入bn与an-1进行模2和运算产生的。

如果输入的二进制符号bn为0，则符号an与其前一个符号保持不变，而如果bn 为1，则an与其前一个符号相反。

差分编码原理为：a(n)?a(n?1)?b(n)，其实现框图如图4.21所示。

b(n)输入码流a(n-1)a(n)输出码流存贮图4.21 差分编码示意图一个典型的差分编码调制过程如4.22图所示。

输入数据 0 1 1 0 0 0 1 1 1 1 1 0 1 1 1 1 0 1 0 ?0 ? ? ? ? 0 ? 0 图4.22 差分编码与载波相位示意图差分编码数据参考载波相位在DBPSK中,其不需要进行载波恢复,但位定时仍是必须的。

与相干BPSK中的位定时恢复是一样，由于其存在一个较小的系统剩余频差（发送中频与接收本地载波的频差，其与码元速率相比而言一般较小），在每个剩余频差的周期中，具有很多有码元信号（例如对于64KBPS的速率、剩余频差为1KHZ，则每个剩余频差的周期中可包含64个码元符号）。

实验六DBPSK调制及解调实验一、实验目的1、掌握DBPSK调制和解调的基本原理；2、掌握DBPSK数据传输过程，熟悉典型电路；3、熟悉DBPSK调制载波包络的变化；4、掌握DBPSK载波恢复特点与位定时恢复的基本方法；二、实验器材1、主控&信号源、9号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、DBPSK调制解调（9号模块）实验原理框图DBPSK调制及解调实验原理框图2、DBPSK调制解调（9号模块）实验框图说明基带信号先经过差分编码得到相对码，再将相对码的1电平和0电平信号分别与256K载波及256K反相载波相乘，叠加后得到DBPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始相对码，最后经过差分译码恢复输出原始基带信号。

其中载波同步和位同步由13号模块完成。

四、实验步骤实验项目一DBPSK调制信号观测（9号模块）概述：DBPSK调制实验中，信号是用相位相差180°的载波变换来表征被传递的信息。

本项目通过对比观测基带信号波形与调制输出波形来验证DBPSK调制原理。

1、关电，按表格所示进行连线。

2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK数字调制解调】。

将9号模块的S1拨为0100，13号模块的S3拨为0111。

3、此时系统初始状态为：PN序列输出频率32KHz，调节信号源模块的W3使256KHz 载波信号的峰峰值为3V。

4、实验操作及波形观测。

（1）以9号模块“NRZ-I”为触发，观测“I”；（2）以9号模块“NRZ-Q”为触发，观测“Q”。

（3）以9号模块“基带信号”为触发，观测“调制输出”。

思考：分析以上观测的波形，分析与ASK有何关系？分析：I和Q处的波形分别为两个相位不同的2ASK，调制输出的是两个2ASK分别于两个相位相差π的载波相乘后再相加的结果实验项目二DBPSK差分信号观测（9号模块）概述：本项目通过对比观测基带信号波形与NRZ-I输出波形，观察差分信号，验证差分变换原理。

实验十一BPSK调制及解调实验一、实验目的1、掌握BPSK调制和解调的基本原理2、掌握BPSK数据传输过程,熟悉典型电路3、了解数字基带波形时域形成的原理和方法,掌握滚降系数的概念;4、熟悉BPSK调制载波包络的变化5、掌握BPSK载波恢复特点与位定时恢复的基本方法二、实验器材1、主控&信号源、9号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理2、BPSK调制解调(9号模块)实验框图说明基带信号的1电平和电平信号分别与256KHz载波及256KHz反相载波相乘,叠加后得到BPSK调制输出;已调信号送入到13模块载波提取单元得到同步载波;已调信号与相干载波相乘后,经过低通滤波和门限判决后,解调输出原始基带信号。

四、实验步骤实验项目一BPSK调制信号观测（9号模块）1、连线2、开电、设置主控菜单3、此时系统初始状态为:PN序列输出频率32KHz4、实验操作及波形观测。

(1)以9号模块“NRZ-I”为触发,观测“T”;(2)以9号模块“NRZ-Q”为触发,观测“Q”。

(3)以9号模块“基带信号”为触发,观测“调制输出”。

思考:分析似上观测的波形,分析与ASK有何关系?ASK基带中带有直流分量，与载波相乘后有载波分量；BPSK反相后基带信号由单极性变成双极性，相乘后，就没有载波分量，也就是没有频谱中没有尖峰。

实验项目二BPSK解调观测(9号模块)概述:本项目通过对比观测基带信号波形与解调输出波形,观察是否有延时现象,并且验证BPSK解调原理。

观测解调中间观测点TP8,深入理解BPSK解调原理。

1、保持实验项目一中的连线。

将9号模块的S1拨为“0000”2、以9号模块的“基带信号”为触发,观测13号模块的“SIN”,调节13号模块的W1使“SIN”的波形稳定,即恢复出载波。

3、以9号模块的“基带信号”为触发观测“BPSK解调输出”,多次单击13号模块的“复位”按键。

观测“BPSK解调输出”的变化。

实验四DBPSK调制及解调实验一、实验目的1、掌握DBPSK调制和解调的基本原理；2、掌握DBPSK数据传输过程，熟悉典型电路；3、熟悉DBPSK调制载波包络的变化；4、掌握DBPSK载波恢复特点与位定时恢复的基本方法；二、实验器材1、主控&信号源、9号、13号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、DBPSK调制解调（9号模块）实验原理框图DBPSK调制及解调实验原理框图2、DBPSK调制解调（9号模块）实验框图说明基带信号先经过差分编码得到相对码，再将相对码的1电平和0电平信号分别与256K载波及256K反相载波相乘，叠加后得到DBPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始相对码，最后经过差分译码恢复输出原始基带信号。

其中载波同步和位同步由13号模块完成。

四、实验步骤实验项目一DBPSK调制信号观测（9号模块）概述：DBPSK调制实验中，信号是用相位相差180°的载波变换来表征被传递的信息。

本项目通过对比观测基带信号波形与调制输出波形来验证DBPSK调制原理。

1、关电，按表格所示进行连线。

源端口目的端口连线说明信号源：PN 模块9：TH1(基带信号) 调制信号输入信号源：256KHz 模块9：TH14(载波1) 载波1输入信号源：256KHz 模块9：TH3(载波2) 载波2输入信号源：CLK 模块9：TH2(差分编码时钟) 调制时钟输入模块9：TH4(调制输出)模块13：TH2(载波同步输入)载波同步模块信号输入模块13：TH1(SIN)模块9：TH10(相干载波输入)用于解调的载波模块9：TH4(调制输出) 模块9：TH7(解调输入) 解调信号输入模块9：TH12(BPSK解调输出)模块13：TH7(数字锁相环输入)数字锁相环信号输入模块13：TH5(BS2)模块9：TH11(差分译码时钟)用作差分译码时钟2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK数字调制解调】。

《移动通信--BPSK调制与解调》报告移动通信--BPSK调制与解调一、引言移动通信是指无线通信技术在移动环境下的应用，随着科技的不断发展，移动通信已经成为现代社会中不可或缺的一部分。

其中，调制与解调技术是移动通信中的关键技术之一。

本文将介绍一种常用的调制与解调技术——二进制相移键控（Binary Phase Shift Keying，简称BPSK），并探讨其原理和应用。

二、BPSK调制原理BPSK调制是一种将数字信号转换为模拟信号的调制技术。

其原理是在每一个码元时间内，将二进制数字“1”或“0”对应的信号分别映射为不同的相位，具体来说，就是将“1”映射为0度相位，将“0”映射为180度相位。

这样，通过改变相位，我们可以将数字信息嵌入到载波信号中。

BPSK调制的数学表达式为：$$s(t) = \\sqrt{2E_p/T_p} \\cdot cos(2 \\pi f_c t +\\pi(1+n))$$其中，$E_p$为码元能量，$T_p$为码元时间，$f_c$为载波频率，$n$为二进制码元（取值为1或-1）。

三、BPSK解调原理BPSK解调是将经过调制的信号进行解调，还原为数字信号的过程。

解调的原理与调制相反，需要检测载波信号的相位差，进而确定数字“1”或“0”。

BPSK解调的数学表达式为：$$r(t) = s(t) \\cdot cos(2 \\pi f_c t + \\phi)$$其中，$r(t)$为接收到的信号，$\\phi$为接收信号的初始相位。

通过将接收到的信号与对应的载波进行相乘，我们可以得到该信号的基带信号，然后采样并判断基带信号的相位，即可还原出数字信号。

四、BPSK的优势与应用4.1 优势BPSK调制与解调技术具有以下优势：- 简单：BPSK只有两种相位状态，调制和解调过程简单，适用于资源受限的环境。

- 低误码率：BPSK调制方案中，相位差为180度，每个码元时间内只有一个相位变化，减少了错误的可能性。

实验六 DBPSK 调制及解调实验一、实验目的1、 掌握 DBPSK 调制和解调的基本原理；2、 掌握 DBPSK 数据传输过程，熟悉典型电路；3、 熟悉 DBPSK 调制载波包络的变化；4、 掌握 DBPSK 载波恢复特点与位定时恢复的基本方法；二、实验器材1、 主控 & 信号源、 9 号、 13 号模块各一块2、 双踪示波器一台3、 连接线若干三、实验原理1、 DBPSK 调制解调（ 9号模块）实验原理框图I256K载波 1NRZ_IPN15基带信号信号源差分编码取反调制输出CLK差分编码时钟NRZ_Q反相256K载波 2Q差分 门限 低通DBPSK 译码判决LPF-BPSK滤波解调输入解调输出差分译码BPSK 解调相干载波时钟输出9# 数字调制解调模块13# 载波同步及位同步模块数字锁相环数字锁相环输入SINBS2载波 同步载波同步输入DBPSK 调制及解调实验原理框图2、 DBPSK 调制解调（ 9号模块）实验框图说明基带信号先经过差分编码得到相对码，再将相对码的1 电平和 0电平信号分别与 256K 载波及 256K 反相载波相乘，叠加后得到 DBPSK 调制输出；已调信号送入到 13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始相对码，最后经过差分译码恢复输出原始基带信号。

其中载波同步和位同步由13号模块完成。

四、实验步骤实验项目一 DBPSK 调制信号观测（ 9 号模块）概述： DBPSK 调制实验中，信号是用相位相差180°的载波变换来表征被传递的信息。

本项目通过对比观测基带信号波形与调制输出波形来验证DBPSK 调制原理。

1、关电，按表格所示进行连线。

源端口目的端口连线说明信号源： PN 模块9： TH1( 基带信号 ) 调制信号输入信号源： 256KHz 模块9： TH14( 载波 1) 载波 1 输入信号源： 256KHz 模块9： TH3( 载波 2) 载波 2 输入信号源： CLK 模块9： TH2( 差分编码时钟 ) 调制时钟输入模块 9： TH4( 调制输出 ) 模块13：TH2( 载波同步输入 ) 载波同步模块信号输入模块 13：TH1(SIN) 模块9： TH10( 相干载波输入 ) 用于解调的载波模块 9： TH4( 调制输出 ) 模块9： TH7( 解调输入 ) 解调信号输入模块 9： TH12(BPSK 解调输出 ) 模块13：TH7( 数字锁相环输入 ) 数字锁相环信号输入模块 13：TH5(BS2) 模块9： TH11( 差分译码时钟 ) 用作差分译码时钟2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【BPSK/DBPSK 数字调制解调】。

PSK调制解调实验报告范文PSK调制解调实验报告范文一、实验目的1. 掌握二相绝对码与相对码的码变换方法；2. 掌握二相相位键控调制解调的工作原理及性能测试；3. 学习二相相位调制、解调硬件实现，掌握电路调整测试方法。

二、实验仪器1．时钟与基带数据发生模块，位号：G2．PSK 调制模块，位号A3．PSK 解调模块，位号C4．噪声模块，位号B5．复接/解复接、同步技术模块，位号I6．20M 双踪示波器1 台7．小平口螺丝刀1 只8．频率计1 台（选用）9．信号连接线4 根三、实验原理相位键控调制在数字通信系统中是一种极重要的调制方式，它具有优良的抗干扰噪声性能及较高的频带利用率。

在相同的信噪比条件下，可获得比其他调制方式（例如：ASK、FSK）更低的误码率，因而广泛应用在实际通信系统中。

本实验箱采用相位选择法实现相位调制（二进制），绝对移相键控（PSK 或CPSK）是用输入的基带信号（绝对码）选择开关通断控制载波相位的变化来实现。

相对移相键控（DPSK）采用绝对码与相对码变换后，用相对码控制选择开关通断来实现。

（一） PSK 调制电路工作原理二相相位键控的载波为1.024MHz，数字基带信号有32Kb/s 伪随机码、及其相对码、32KHz 方波、外加数字信号等。

相位键控调制解调电原理框图，如图6-1 所示。

1．载波倒相器模拟信号的倒相通常采用运放来实现。

来自1.024MHz 载波信号输入到运放的反相输入端，在输出端即可得到一个反相的载波信号，即π相载波信号。

为了使0 相载波与π相载波的幅度相等，在电路中加了电位器37W01 和37W02 调节。

2．模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。

0 相载波与π相载波分别加到模拟开关A：CD4066 的输入端（1 脚）、模拟开关B：CD4066 的输入端（11 脚），在数字基带信号的信码中，它的正极性加到模拟开关A 的输入控制端（13 脚），它反极性加到模拟开关B 的输入控制端（12 脚）。
