BIM 考试试题库 案例分析

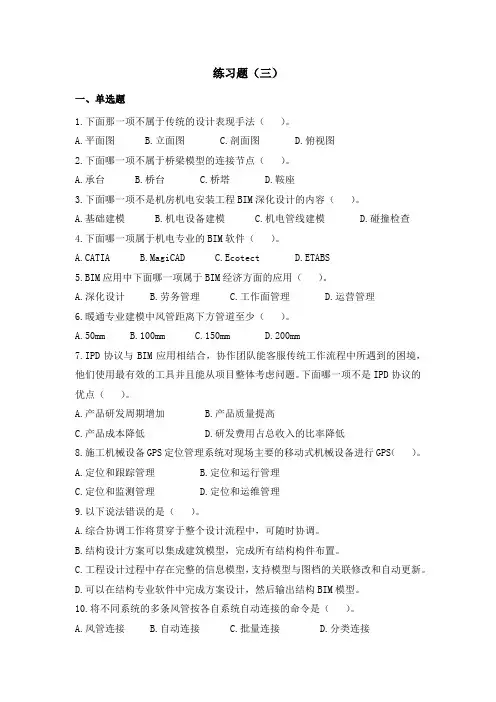

练习题（三）一、单选题1.下面那一项不属于传统的设计表现手法（）。

A.平面图B.立面图C.剖面图D.俯视图2.下面哪一项不属于桥梁模型的连接节点（）。

A.承台B.桥台C.桥塔D.鞍座3.下面哪一项不是机房机电安装工程BIM深化设计的内容（）。

A.基础建模B.机电设备建模C.机电管线建模D.碰撞检查4.下面哪一项属于机电专业的BIM软件（）。

A.CATIAB.MagiCADC.EcotectD.ETABS5.BIM应用中下面哪一项属于BIM经济方面的应用（）。

A.深化设计B.劳务管理C.工作面管理D.运营管理6.暖通专业建模中风管距离下方管道至少（）。

A.50mmB.100mmC.150mmD.200mm7.IPD协议与BIM应用相结合，协作团队能客服传统工作流程中所遇到的困境，他们使用最有效的工具并且能从项目整体考虑问题。

下面哪一项不是IPD协议的优点（）。

A.产品研发周期增加B.产品质量提高C.产品成本降低D.研发费用占总收入的比率降低8.施工机械设备GPS定位管理系统对现场主要的移动式机械设备进行GPS（）。

A.定位和跟踪管理B.定位和运行管理C.定位和监测管理D.定位和运维管理9.以下说法错误的是（）。

A.综合协调工作将贯穿于整个设计流程中，可随时协调。

B.结构设计方案可以集成建筑模型，完成所有结构构件布置。

C.工程设计过程中存在完整的信息模型，支持模型与图档的关联修改和自动更新。

D.可以在结构专业软件中完成方案设计，然后输出结构BIM模型。

10.将不同系统的多条风管按各自系统自动连接的命令是（）。

A.风管连接B.自动连接C.批量连接D.分类连接二、多选题1.下面关于BIM结构设计基本流程说法正确的是（）。

A.不能使用BIM软件直接创建BIM结构设计模型。

B.可以从已有的BIM建筑设计模型提取结构设计模型。

C.可以利用相关技术对BIM结构模型进行同步修改，使BIM结构模型和结构计算模型保持一致。

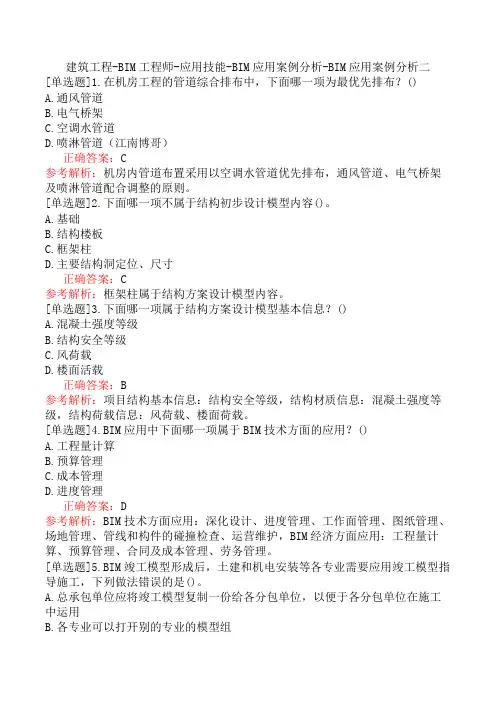

建筑工程-BIM工程师-应用技能-BIM应用案例分析-BIM应用案例分析二[单选题]1.在机房工程的管道综合排布中，下面哪一项为最优先排布？()A.通风管道B.电气桥架C.空调水管道D.喷淋管道（江南博哥）正确答案：C参考解析：机房内管道布置采用以空调水管道优先排布，通风管道、电气桥架及喷淋管道配合调整的原则。

[单选题]2.下面哪一项不属于结构初步设计模型内容()。

A.基础B.结构楼板C.框架柱D.主要结构洞定位、尺寸正确答案：C参考解析：框架柱属于结构方案设计模型内容。

[单选题]3.下面哪一项属于结构方案设计模型基本信息？()A.混凝土强度等级B.结构安全等级C.风荷载D.楼面活载正确答案：B参考解析：项目结构基本信息：结构安全等级，结构材质信息：混凝土强度等级，结构荷载信息：风荷载、楼面荷载。

[单选题]4.BIM应用中下面哪一项属于BIM技术方面的应用？()A.工程量计算B.预算管理C.成本管理D.进度管理正确答案：D参考解析：BIM技术方面应用：深化设计、进度管理、工作面管理、图纸管理、场地管理、管线和构件的碰撞检查、运营维护，BIM经济方面应用：工程量计算、预算管理、合同及成本管理、劳务管理。

[单选题]5.BIM竣工模型形成后，土建和机电安装等各专业需要应用竣工模型指导施工，下列做法错误的是()。

A.总承包单位应将竣工模型复制一份给各分包单位，以便于各分包单位在施工中运用B.各专业可以打开别的专业的模型组C.各专业应用时打开自己专业的模型组，根据专业系统逐一拆分模型(拆分亦即临时隐藏)D.根据施工节点计划，控制模型的拆分段，应用完毕，应该及时关闭自己专业的模型组正确答案：B[单选题]6.塔吊安全管理中首要确定的是()。

A.塔吊高度B.塔吊回转半径C.塔吊臂长D.塔吊和附近建筑物的安全距离正确答案：B参考解析：因塔吊旋转半径不足而造成的施工碰撞也屡屡发生，所以安全管理中先要确定塔吊回转半径。

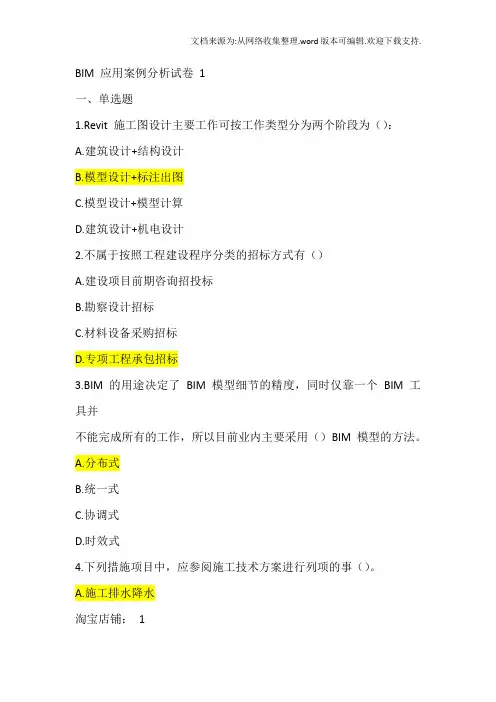

BIM 应用案例分析试卷1一、单选题1.Revit 施工图设计主要工作可按工作类型分为两个阶段为（）：A.建筑设计+结构设计B.模型设计+标注出图C.模型设计+模型计算D.建筑设计+机电设计2.不属于按照工程建设程序分类的招标方式有（）A.建设项目前期咨询招投标B.勘察设计招标C.材料设备采购招标D.专项工程承包招标3.BIM 的用途决定了BIM 模型细节的精度，同时仅靠一个BIM 工具并不能完成所有的工作，所以目前业内主要采用（）BIM 模型的方法。

A.分布式B.统一式C.协调式D.时效式4.下列措施项目中，应参阅施工技术方案进行列项的事（）。

A.施工排水降水淘宝店铺：1QQ群：7微信公众号：111考试B.文明安全施工C.材料二次搬运D.环境保护5.以下哪一项不是BIM 技术在施工阶段应用？（）A.施工BIM—3D 协调B.可视化最佳施工方案C.工程量自动统计D.设备监控应急与维护6.通风与空调系统经平衡调整后，各风口的总风量与设计风量的允许偏差不应大于（）A.5%B.10%C.15%D.20%7.结构（），是用于绘制结构梁板柱之钢筋、标注钢筋代号和布筋范围、钢筋量注释等内容。

A.布置平面B.配筋平面C.模板平面D.基础平面淘宝店铺：2QQ群：7微信公众号：111考试8.导入CAD 图纸进入revit 时，如何定位图纸（）A.中心到中心B.中心到圆点C.圆点到圆点D.圆点到中心9.对于物业管理部门，包含建筑工程信息的竣工模型的用途是：（）A.发现原始设计图纸中的问题，并利用模型进行管线综合排布调整。

B.导入物业运维管理系统中将模型和建筑物关联进行整体管理管控。

C.对综合管线模型直接布置支吊架模型并进行校核计算。

D.通过机电模型和建筑模型的配合，进行孔洞预留。

10.下面哪些不是特指桥梁BIM 构件库模板构件的分类？A.桥墩B.承台C.基础D.桥面11.下面哪一项不是三维协同设计的优势？A.设计效率增加B.多专业协同C.便于变更设计淘宝店铺：3QQ群：7微信公众号：111考试D.更加设计成本12.对于CATIA 参数化设计的描述哪些是不正确的？A.实现参数驱动模型变更B.便于后期基于参数统计工程量C.变更方便快捷D.自由设计13.下列技术中是BIM 技术：（）A.GISB.B.二维码C.4D 进度管理系统D.三维激光扫描成像E.会议室大屏中心14.基于BIM 的结构设计在设计流程上不同于传统的结构设计，弱化了传统设计流程中的设计准备环节，产生了基于（）的综合协调环节，增加了新的二维视图生成环节。

《BIM案例分析》模拟试题1.某工程因设备数量多，机电管线复杂，综合排布难度大，针对该项目机房机电安装工程的特点，希望通过采用BIM技术手段提高机房机电安装工程深化设计的准确性和效率，将BIM技术融入到机电深化设计工程中。

（1）请问假如您是该工程的BIM项目经理，您应该制定怎么样的BIM机电深化设计流程？（4分）（2）简述编辑项目中的族的三种方法。

（3）碰撞检查中通过“类别来自”选项可设置不同碰撞检查类别，请问有哪几种检查类别。

（4分）（4）请问协同绘图的方式主要有哪几种？并指出各协同绘图的使用条件、工作流程。

（10分）2.工程高668米，总建筑面积80万平方米，地下6层，地上120层。

先通过BIM技术对其进行全生命周期全过程管理协同管理。

该项目的BIM应用点主要有：深化设计、进度管理、预算管理、工作面管理、场地管理、碰撞检查、工程量计算、图纸管理、合同管理、劳务管理。

（1）题目中所述的应用点，属于基于BIM技术的成本管理方面的应用有哪些？（2）结合目前国内外BIM的发展，本项目的BIM应用挑战主要有哪些？（请列举3条）（3）为了能够实现以上BIM应用点的协同工作，需制定相应的BIM应用方案策划，请简述您认为合理的BIM 应用实施方案。

（4）BIM技术在造价管理上的应用一般主要体现在哪些方面?3.某办公楼工程计划将BIM技术应用到该项目的结构设计中，并制定结构专业设计BIM应用实施流程路线如下：①BIM软件直接创建BIM结构设计模型②将BIM结构模型导入结构计算软件③将经过结构计算分析软件计算分析后的结构模型导入BIM软件中④链接建筑、机电等专业的BIM模型，对结构专业的BIM模型进行校核⑤修改、调整结构计算模型，利用相关技术，使BIM结构模型与结构计算模型保持一致⑥经过调整后完成最终结构模型⑦提取结构构件工程量⑧绘制结构平面图，梁、板、柱、配筋图，构件详图一级局部三维节点图（1）请问以上结构专业设计BIM应用实施流程是否完整？如不完整，请予以补充。

《BIM案例分析》模拟试题四一、单项选择题（共60题，每题1分。

每题的备选项中，只有1个最符合题意。

）1.下列选项不是机房机电安装工程BIM深化设计内容的是（）A.基础建模B.机电设备建模C.机电管线建模D.碰撞检查2.链接建筑模型，设置定位方式中，可选的自动放置方式为（）。

A.中心到圆点B.原点到中心C.中心到中心D.按默认坐标3.结构（），用于标注结构构件定位、构件尺寸和编号、索引和注释等内容。

A.布置平面B.配筋平面C.模板平面D.基础平面4.冲突检测是指通过建立BIM三维空间（），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。

A.建筑模型B.信息模型C.体量模型D.几何模型5.BIM在机电施工组织设计流程中的第一项工作是（）A.建立轴网标高B.建立中心文件C.建立本地文件D.建立项目样板6.BIM应用中，下列选项属于BIM经济方面应用的是（）A.深化设计B.劳务管理C.工作面管理D.运营维护7.当建筑设备系统的建模精细度不低于（）时，项目应进行碰撞检测。

A.LOD100B.LOD200C.LOD300D.LOD4008.建筑工程信息模型精细度分为（）个等级。

A.3B.4C.5D.69.IFC信息模型体系结构为模型板块的开发提供一个模块化结构。

它是由（）个概念层次组成。

A.1B.2C.3D.410.BIM在工程项目质量管理中的关键应用点不包括（）。

A.建模前期协调设计B.碰撞检测C.大体积混凝土测温D.防坠落管理11.确定BIM技术路线的关键是选择合适的（）。

A.硬件B.软件C.BIM实施模式D.BIM人员组织架构12.三视图是指正视图、侧视图和（）。

A.仰视图B.俯视图C.背视图D.左视图13.建筑工程设计文件一般分为初步设计文件和（）。

A.再次设计文件B.详细设计文件C.施工图设计文件D.机械设计文件14.在总平面图中，原有建筑物用（）表示。

A.细实线B.粗实线C.波浪线D.虚线15.预制框架或装配整体框架的连接部分、楼层构件或柱与墙的锚接等，均应有（）构造详图。

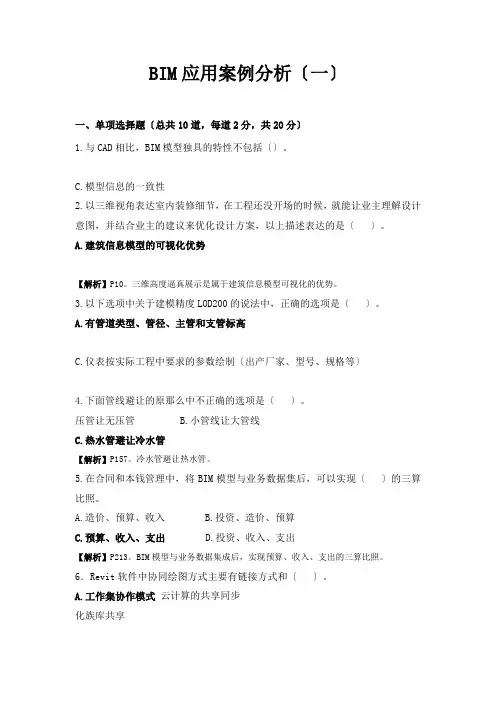

BIM应用案例分析〔一〕一、单项选择题〔总共10道，每道2分，共20分〕1.与CAD相比，BIM模型独具的特性不包括〔〕。

C.模型信息的一致性2.以三维视角表达室内装修细节，在工程还没开场的时候，就能让业主理解设计意图，并结合业主的建议来优化设计方案，以上描述表达的是〔〕。

A.建筑信息模型的可视化优势【解析】P10。

三维高度逼真展示是属于建筑信息模型可视化的优势。

3.以下选项中关于建模精度LOD200的说法中，正确的选项是〔〕。

A.有管道类型、管径、主管和支管标高C.仪表按实际工程中要求的参数绘制〔出产厂家、型号、规格等〕4.下面管线避让的原那么中不正确的选项是〔〕。

压管让无压管 B.小管线让大管线C.热水管避让冷水管【解析】P157。

冷水管避让热水管。

5.在合同和本钱管理中，将BIM模型与业务数据集后，可以实现〔〕的三算比照。

A.造价、预算、收入B.投资、造价、预算C.预算、收入、支出D.投资、收入、支出【解析】P213。

BIM模型与业务数据集成后，实现预算、收入、支出的三算比照。

6．Revit软件中协同绘图方式主要有链接方式和〔〕。

A.工作集协作模式云计算的共享同步化族库共享【解析】P115。

基于云计算的共享同步及网参数化族库共享络通信属于协同应用不属于协同建模，参数化族库共享不属于协同内容。

7．根据施工图对钢构造的节点构造、特殊构件进展完善，是属于BIM技术中的〔〕。

A.协同设计B.深化设计【解析】P121。

钢构造深化设计内容主要包括两局部：①根据设计图对钢构造的构造、节点构造、特殊的构件进展完善。

②钢构造施工图详图设计。

8.RFID代表的是什么技术？〔〕A 射频识别技术B 虚拟现实技术C 虚拟原型技术 D地理信息系统9.基于Revit进展施工图设计主要分为〔〕。

A.建筑设计+构造设计B.模型设计+标注出图C.模型设计+模型计算D.建筑设计+机电设计10. BIM竣工模型形成后，土建和机电各专业需要应用竣工模型，以下做法错误的选项是〔〕。

BIM等级考试试题一、单选题（每题2分，共20分）1. BIM技术主要应用于哪个领域？A. 建筑设计B. 结构工程C. 建筑施工A. 三维可视化B. 参数化设计C. 数据管理D. 人工绘图3. BIM模型中的IFC格式指的是什么？A. 国际建筑信息模型格式B. 信息交换文件格式C. 建筑信息模型文件格式D. 三维模型文件格式A. 提高设计效率B. 降低成本C. 提高项目质量D. 增加项目周期5. BIM技术在我国的发展历程可以分为几个阶段？A. 1个阶段B. 2个阶段C. 3个阶段D. 4个阶段A. 施工进度管理B. 施工安全监控C. 材料管理D. 设备租赁7. BIM技术的应用对我国建筑行业的发展有什么影响？A. 提高建筑行业整体水平B. 促进建筑行业信息化发展C. 降低建筑行业劳动力成本D. 减少建筑行业环境污染A. 项目规划B. 数据采集C. 模型创建D. 模型优化9. BIM技术在运维阶段的应用包括哪些？A. 设施管理B. 能源管理C. 空间管理D. 设备维护10. BIM技术的发展趋势是什么？A. 智能化B. 个性化C. 信息化D. 低碳化二、多选题（每题2分，共20分）1. BIM技术的主要应用领域包括哪些？A. 建筑设计B. 结构工程C. 建筑施工D. 建筑运维2. BIM软件的特点有哪些？A. 三维可视化B. 参数化设计C. 数据管理D. 人工绘图3. BIM技术的优势有哪些？A. 提高设计效率B. 降低成本C. 提高项目质量D. 增加项目周期4. BIM技术在施工阶段的应用包括哪些？A. 施工进度管理B. 施工安全监控C. 材料管理D. 设备租赁5. BIM技术的发展历程可以分为几个阶段？A. 1个阶段B. 2个阶段C. 3个阶段D. 4个阶段6. BIM技术在运维阶段的应用包括哪些？A. 设施管理B. 能源管理C. 空间管理D. 设备维护7. BIM技术的发展趋势是什么？A. 智能化B. 个性化C. 信息化D. 低碳化8. BIM技术的实施步骤有哪些？A. 项目规划B. 数据采集C. 模型创建D. 模型优化9. BIM技术在我国的发展历程可以分为几个阶段？A. 1个阶段B. 2个阶段C. 3个阶段D. 4个阶段10. BIM技术在建筑行业中的应用有哪些？A. 提高建筑行业整体水平B. 促进建筑行业信息化发展C. 降低建筑行业劳动力成本D. 减少建筑行业环境污染三、判断题（每题2分，共20分）1. BIM技术主要应用于建筑设计领域。

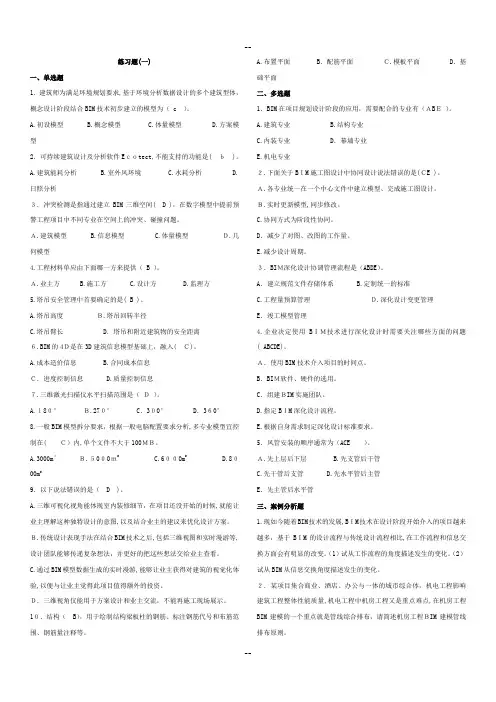

练习题(一)一、单选题1．建筑师为满足环境规划要求,基于环境分析数据设计的多个建筑型体，概念设计阶段结合BIM技术初步建立的模型为（ c ）。

A.初设模型B.概念模型C.体量模型D.方案模型2．可持续建筑设计及分析软件Eｃｏtect,不能支持的功能是( ｂ)。

A.建筑能耗分析B.室外风环境C.水耗分析D.日照分析３．冲突检测是指通过建立BIM三维空间( D )，在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。

Ａ.建筑模型 B.信息模型 C.体量模型Ｄ.几何模型4.工程材料单应由下面哪一方来提供（ B ）。

Ａ.业主方 B.施工方 C.设计方 D.监理方5.塔吊安全管理中首要确定的是( B )。

A.塔吊高度Ｂ.塔吊回转半径C.塔吊臂长D．塔吊和附近建筑物的安全距离６.BIM的4Ｄ是在3D建筑信息模型基础上，融入( Ｃ)。

A.成本造价信息B.合同成本信息Ｃ．进度控制信息 D.质量控制信息７.三维激光扫描仪水平扫描范围是（Ｄ）。

A.１8０°Ｂ.27０° C．3０0°D．3６0°8.一般BIM模型拆分要求，根据一般电脑配置要求分析,多专业模型宜控制在( Ｃ）内,单个文件不大于100ＭＢ。

A.3000m２Ｂ.５0０0ｍ2 C.6００0m2 D.8０00m29．以下说法错误的是（ D )。

A.三维可视化视角能体现室内装修细节，在项目还没开始的时候,就能让业主理解这种独特设计的意图,以及结合业主的建议来优化设计方案。

Ｂ.传统设计表现手法在结合BIM技术之后,包括三维视图和实时漫游等,设计团队能够传递复杂想法，并更好的把这些想法交给业主查看。

C.通过BIM模型数据生成的实时漫游,能够让业主获得对建筑的视觉化体验,以便与让业主觉得此项目值得额外的投资。

Ｄ．三维视角仅能用于方案设计和业主交流，不能再施工现场展示。

1０．结构（ B），用于绘制结构梁板柱的钢筋、标注钢筋代号和布筋范围、钢筋量注释等。

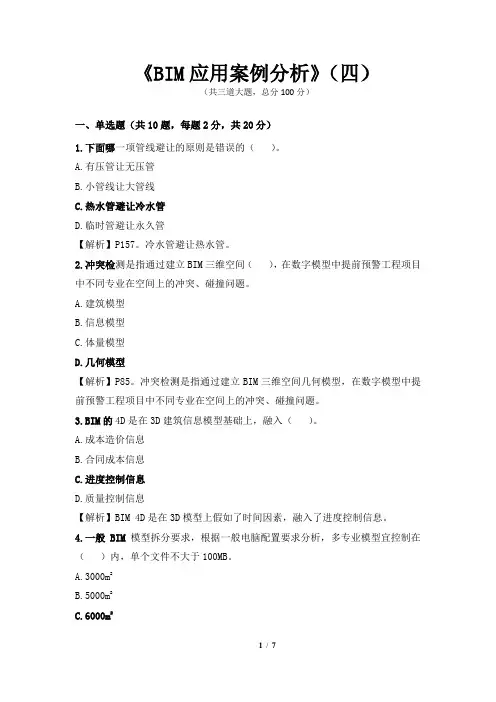

《BIM应用案例分析》（四）（共三道大题，总分100分）一、单选题（共10题，每题2分，共20分）1.下面哪一项管线避让的原则是错误的（）。

A.有压管让无压管B.小管线让大管线C.热水管避让冷水管D.临时管避让永久管【解析】P157。

冷水管避让热水管。

2.冲突检测是指通过建立BIM三维空间（），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。

A.建筑模型B.信息模型C.体量模型D.几何模型【解析】P85。

冲突检测是指通过建立BIM三维空间几何模型，在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞问题。

3.BIM的4D是在3D建筑信息模型基础上，融入（）。

A.成本造价信息B.合同成本信息C.进度控制信息D.质量控制信息【解析】BIM 4D是在3D模型上假如了时间因素，融入了进度控制信息。

4.一般BIM模型拆分要求，根据一般电脑配置要求分析，多专业模型宜控制在（）内，单个文件不大于100MB。

A.3000m2B.5000m2C.6000m2D.8000m2【解析】P86。

根据一般电脑配置情况分析，多专业模型，面积控制在6000m2内，单个文件大小不大于100MB。

5.以下说法错误的是（）。

A.三维可视化视角能体现室内装修细节，在项目还没开始的时候，就能让业主理解这种独特设计的意图，以及结合业主的建议来优化设计方案。

B.传统设计表现手法在结合BIM技术之后，包括三维视图和实时漫游等，设计团队能够传递复杂想法，并更好的把这些想法交给业主查看。

C.通过BIM模型数据生成的实时漫游，能够让业主获得对建筑的视觉化体验，以便与让业主觉得此项目值得额外的投资。

D.三维视角仅能用于方案设计和业主交流，不能再施工现场展示。

【解析】P10-12。

三维视角不仅能用于方案设计和业主交流，而且也能够用来在施工现场展示，施工人员能够在工程开始的时候就看到要建成的样子，降低了读图难度。

6.下面那一项不属于方案阶段BIM应用（）。

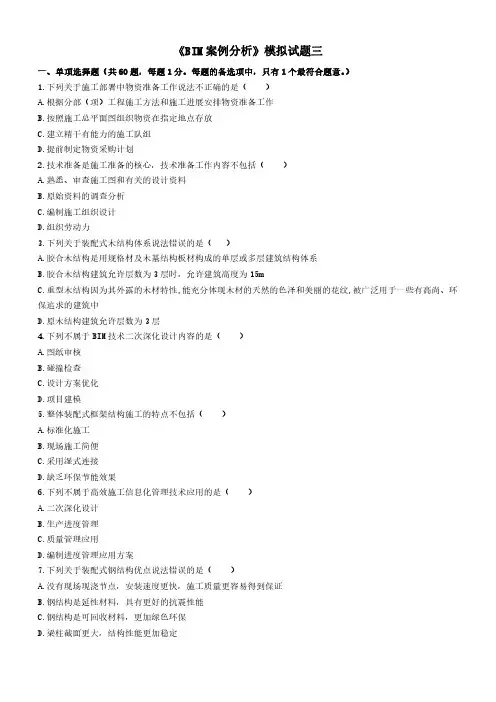

《BIM案例分析》模拟试题三一、单项选择题（共60题，每题1分。

每题的备选项中，只有1个最符合题意。

）1.下列关于施工部署中物资准备工作说法不正确的是（）A.根据分部（项）工程施工方法和施工进展安排物资准备工作B.按照施工总平面图组织物资在指定地点存放C.建立精干有能力的施工队组D.提前制定物资采购计划2.技术准备是施工准备的核心，技术准备工作内容不包括（）A.熟悉、审查施工图和有关的设计资料B.原始资料的调查分析C.编制施工组织设计D.组织劳动力3.下列关于装配式木结构体系说法错误的是（）A.胶合木结构是用规格材及木基结构板材构成的单层或多层建筑结构体系B.胶合木结构建筑允许层数为3层时，允许建筑高度为15mC.重型木结构因为其外露的木材特性,能充分体现木材的天然的色泽和美丽的花纹,被广泛用于一些有高尚、环保追求的建筑中D.原木结构建筑允许层数为3层4.下列不属于BIM技术二次深化设计内容的是（）A.图纸审核B.碰撞检查C.设计方案优化D.项目建模5.整体装配式框架结构施工的特点不包括（）A.标准化施工B.现场施工简便C.采用湿式连接D.缺乏环保节能效果6.下列不属于高效施工信息化管理技术应用的是（）A.二次深化设计B.生产进度管理C.质量管理应用D.编制进度管理应用方案7.下列关于装配式钢结构优点说法错误的是（）A.没有现场现浇节点，安装速度更快，施工质量更容易得到保证B.钢结构是延性材料，具有更好的抗震性能C.钢结构是可回收材料，更加绿色环保D.梁柱截面更大，结构性能更加稳定8.下列关于装配式建筑分类的描述说法错误的是（）A.用预制的块状材料砌成墙体的装配式建筑，适于建造10层以上的建筑B.盒式建筑工厂化的程度很高，现场安装快C.骨架板材可以减轻建筑物的自重，内部分隔灵活，适用于多层和高层的建筑D.板材建筑可以减轻结构重量，提高劳动生产率，扩大建筑的使用面积和防震能力9.下列关于装配整体式剪力墙结构的说法，错误的是（）A.现场结构施工采用预制装配式方法B.预制构件采用在工厂流水加工制作C.装配式剪力墙中仍需要现浇混凝土D.楼梯在PC构件设置时就需要考虑点位设置预埋件10.质量控制无法利用（）进行控制A.设计阶段B.协同生产阶段C.竣工阶段D.关键施工过程11.下列不属于装配式钢结构缺点的是（）A.装配式钢结构外墙体系与传统建筑存在差别，较为复杂B.装配式钢结构外墙体系与传统建筑无明显差别C.钢结构比传统混凝土结构更贵D.装配式钢结构需注意防火和防腐问题12.下列关于成品保护措施的说法不正确的是（）A.运输过程中采用钢架辅助运输B.堆放过程中采用钢扁担将PC结构在吊装过程中保持平衡C.PC结构堆放的位置不需要下部保持柔性结构D.楼梯、阳台等PC构件叠放时用四块尺寸大小统一的木块衬垫13.下列关于质量控制说法错误的是（）A.设计单位构件拆分过程考虑实际施工工序B.设计过程中采用BIM技术减少设计变更C.加强对生产原材料质量检验和隐蔽工程验收D.灌浆结束后所使用工具在60分钟内清洗干净14.下列关于预制构件预埋件的允许偏差的说法错误的是（）A.预留孔的允许偏差值为5mmB.预埋件的允许偏差为10mmC.预留钢筋数量允许偏差为5D.预留洞的允许偏差为15mm15.套筒灌浆连接专项施工方案内容不包括（）。

第一套一、单选题1. 建筑师为满足环境规划要求，基于环境分析数据设计的多个建筑型体，概念设计阶段结合BIM技术初步建立的模型为（ C ）。

A. 初设模型B.概念模型C.体量模型D.方案模型2. 可持续建筑设计及分析软件Ecotect，不能支持的功能是（B ）。

A. 建筑能耗分析B.室外风环境C.水耗分析 D.日照分析3. 冲突检测是指通过建立BIM三维空间（D），在数字模型中提前预警工程项目中不同专业在空间上的冲突、碰撞冋题。

A.建筑模型B.信息模型C.体量模型D.几何模型4.工程材料单应由下面哪一方来提供（ B )oA.业主方B.施工方C.设计方D.监理方5.塔吊安全管理中首要确定的是（B）。

A.塔吊高度B.塔吊回转半径C. 塔吊臂长D.塔吊和附近建筑物的安全距离6. BIM的4D是在3D建筑信息模型基础上，融入（C）。

A. 成本造价信息B.合同成本信息C. 进度控制信息D.质量控制信息7•三维激光扫描仪水平扫描围是（D ）oA. °B.270 °C.300 °D.360 °8. —般BIM模型拆分要求，根据一般电脑配置要求分析，多专业模型宜控制在（C），单个文件不大于100MB。

A. 3000m 2B.5000m 2C.6000m 2D. 8000m 29. 以下说法错误的是（D ）oA. 三维可视化视角能体现室装修细节，在项目还没开始的时候，就能让业主理解这种独特设计的意图，以及结合业主的建议来优化设计方案。

B. 传统设计表现手法在结合BIM技术之后，包括三维视图和实时漫游等，设计团队能够传递复杂想法，并更好的把这些想法交给业主查看。

C. 通过BIM模型数据生成的实时漫游，能够让业主获得对建筑的视觉化体验，以便与让业主觉得此项目值得额外的投资。

D. 三维视角仅能用于方案设计和业主交流，不能再施工现场展示。

10. 结构（B），用于绘制结构梁板柱的钢筋、标注钢筋代号和布筋围、钢筋量注释等。

BIM应用案例分析模拟考试卷（共三道大题，总分100分）一、单选题（总共10道，每道2分，共20分）1、工序活动条件主要指影响质量的五大因素，其中不包括（C ）A、材料B、环境C、成本D、方法2、关于应用BIM技术进行全过程项目管理，下列说法不正确的是（C ）A、应用BIM技术进行全过程项目管理的布置：招标→采购→合同管理，成本控制，风险管理。

B、借助BIM技术和常用的项目管理理念，项目工程师能够编制招标采购计划和相关的合同，并进行有效的成本控制和风险管理。

C、在造价管理方面，BIM能够自动生成材料表和设备表，为清单的编制提供依据。

并且Revit可以实现与广联达等造价软件的完整对接，全面的量价合一。

D、在模型中加入造价信息，可以进行5D模拟，实现成本控制。

另外信息数据共享和施工远程监控，使项目各参与方建立了信息交流平台。

3、BIM项目前期的实施规划阶段主要包括实施团队组建、（D ）、实施方案制定、项目启动会四个关键任务。

A、保障制度制定B、建模管理规划C、需求方案分析D、项目内部交接4、Catia用于深化最具有代表性的特点不包括（C ）A、知识功能模块B、高速缓存读取轻量化模型C、能够快速生成任意位置剖面D、复杂实体的精确造型5、关于建筑全生命期各阶段模型，下列说法中正确的是（B）A、设计模型主要体现项目建成后的最终状态，是一个静态的模型，为指导施工和设计阶段的计算分析，其精细度要求较低，模型整体性较高。

B、施工模型需要对施工过程进行模拟，是一个动态的模型，因此这个阶段的模型需要根据不同施工阶段进行分段。

C、深化设计阶段的模型，要能满足精细化施工的要求，模型的深化程度不需要体现施工工艺的过程。

D、深化设计阶段的精确模型整理后，能够准确指导施工，并将构件赋予时间参数，可以直观反映施工单位的工程进度，但是不能将施工信息传递下去。

6、施工深化阶段，对于设备布置的优化，应注意（A ）A、与多系统连接的设备布置时，应考虑到成排管道的走向和接管时的管道交叉问题B、设备的尺寸、型号、数量、重量等基本信息C、各风口的总风量与设计风量的偏差值应在允许范围以内D、设备接口位置避免布置在结构梁上部、柱边、下沉降板下部等部位7、企业选用BIM软件时应参考（D ）A、软件能否提供精装专业中涉及的构件，是否有足够的产品族库支撑。

BIM案例分析简答题第一套第一题1、简述机电BIM深化设计时使用真实设备构件库的意义?真实设备构件模型的外形尺寸和现实使用尺寸一致，在深化设计阶段布置的设备构件尺寸和实际使用尺寸相一致可以为建筑施工时的预留预埋提供依据;真实设备构件模型拥有设备运行的工况曲线参数，可以为设计师的设备选型提供依据，也可以供施工单位在后期系统调试中进行校核计算。

2、简述机电专业使用BIM技术深化设计的必要性?智能化建筑的普及，对于机电安装施工的要求越来越高，传统深化设计已经无法满足施工要求，使用BIM进行机电深化设计可以避免施工过程中的交叉返工、材料浪费等的发生。

3、请问机电专业BIM设计深化的应用成效及价值?(1)技术提升:BIM技术辅助施工模拟、复杂节点方案展示，现场施工交底更直观、准确、易懂，提升了生产力，最终获得鲁班奖。

(2)节省成本:应用BIM碰撞检查发现图纸错误2800余个，提高了施工质量、避免返工，预计节省成本350万元。

(3)管理提升:基于BIM的进度管理、成本管理应用，是对传统的工作方式、工作流程、管理模式的一种变革，大大提升了现场管理能力。

目前项目总体进度提前合同工期40天。

(4)数据积累:结合企业物资采购准入名单，利用软件特有功能，初步建立了企业级机电BIM构件库。

(5)应用提升:利用模型提取物资清单，加快物资计划――进厂――使用动态管理，实现“零库存”。

(6)人才培养:项目BIM全面应用为企业培育了众多优良火种，培养的BIM人才已经分布到各个项目为全面推广BIM技术奠定了基石。

第一套第二题1、本工程项目中应该从哪些方面应用BIM技术?本案例工程中主要在两方面应用了BIM技术。

一方面是建模基础应用:主要体现在管线综合、碰撞检查、净高优化、高大模架模拟、工程量计算、总平面布置规划。

一方面是模型的综合应用，体现在施工的动态进度管理、图纸管理、合同与成本管理、劳务管理等。

2、本工程采用BIM技术施工将能够带来哪些效益?BIM技术对投资方、设计方、建设方、运维方等参建各方都具有非常多的价值，针对建筑施工企业在工程施工全过程的关键价值主要有:虚拟施工、方案优化;碰撞检查、减少返工;形象进度、4D虚拟;精确算量、成本控制;现场整合、协同工作;数字化加工、工厂化生产;可视化建造、集成化交付(IPD)。
