ITO玻璃清洗的步骤

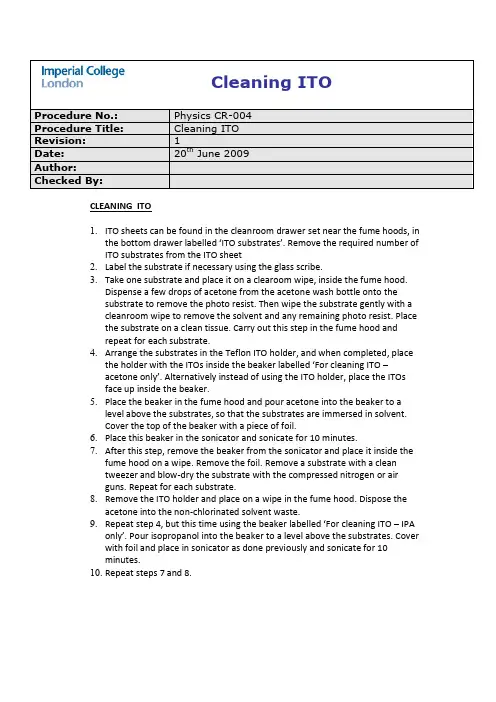

Cleaning ITOCLEANING ITO1.ITO sheets can be found in the cleanroom drawer set near the fume hoods, inthe bottom drawer labelled ‘ITO substrates’. Remove the required number of ITO substrates from the ITO sheetbel the substrate if necessary using the glass scribe.3.Take one substrate and place it on a clearoom wipe, inside the fume hood.Dispense a few drops of acetone from the acetone wash bottle onto thesubstrate to remove the photo resist. Then wipe the substrate gently with a cleanroom wipe to remove the solvent and any remaining photo resist. Place the substrate on a clean tissue. Carry out this step in the fume hood andrepeat for each substrate.4.Arrange the substrates in the Teflon ITO holder, and when completed, placethe holder with the ITOs inside the beaker labelled ‘For cleaning ITO –acetone only’. Alternatively instead of using the ITO holder, place the ITOs face up inside the beaker.5.Place the beaker in the fume hood and pour acetone into the beaker to alevel above the substrates, so that the substrates are immersed in solvent.Cover the top of the beaker with a piece of foil.6.Place this beaker in the sonicator and sonicate for 10 minutes.7.After this step, remove the beaker from the sonicator and place it inside thefume hood on a wipe. Remove the foil. Remove a substrate with a cleantweezer and blow-dry the substrate with the compressed nitrogen or airguns. Repeat for each substrate.8.Remove the ITO holder and place on a wipe in the fume hood. Dispose theacetone into the non-chlorinated solvent waste.9.Repeat step 4, but this time using the beaker labelled ‘For cleaning ITO – IPAonly’. Pour isopropanol into the bea ker to a level above the substrates. Cover with foil and place in sonicator as done previously and sonicate for 10minutes.10.Repeat steps 7 and 8.。

去除基板表面ito的方法
去除基板表面ITO的方法有多种，以下是其中两种常见的方法：
方法一：
1. 将表面有ITO的基板放置于酸液中浸泡进行酸洗。

酸液的成分按重量百
分比计，包括20%～25%的盐酸、30%～35%的醋酸及40%～50%的水。

2. 将经过酸洗的表面有ITO的基板清洗除去表面的酸液后放置于碱液中进
行碱洗，得到除去ITO的基板。

碱液的成分按重量百分比计，包括8%～10%的碱、15%～20%的非离子表面活性剂及70%～77%的水。

该方法成本较低，较为安全，且不易造成基板破裂。

方法二：
1. 将锌粉或铝粉大致均匀地撒在镀有ITO薄膜的光学基底表面。

2. 用软性耐腐蚀物蘸取盐酸对ITO薄膜表面反复均匀擦拭，然后将擦拭好
的光学基底放在清水槽中用超声波清洗，去除表面水分。

该方法对于光学基底表面镀制的ITO薄膜，能够有效、快速地实现去除ITO 薄膜，不易损伤光学基底表面。

该方法不仅适用于化学稳定性较好的k9玻璃、石英玻璃等光学材料，同时也适用于ZnS、ZnSe、蓝宝石、CaF2、BaF2等易腐蚀易损伤光学基底。

以上是两种常见的方法，可以根据实际需要选择合适的方法来去除基板表面的ITO。

⏹ITO導電玻璃入門知識⏹ITO表面處理方法⏹ITO玻璃技術之SiO2阻擋膜層規格ITO導電玻璃入門知識2006-5-30--------------------------------------------------------------------------------ITO導電玻璃是在鈉鈣基或矽硼基基片玻璃的基礎上，利用磁控濺射的方法鍍上一層氧化銦錫（俗稱ITO）膜加工製作成的。

液晶顯示器專用ITO導電玻璃，還會在鍍ITO層之前，鍍上一層二氧化矽阻擋層，以阻止基片玻璃上的鈉離子向盒內液晶裏擴散。

高檔液晶顯示器專用ITO玻璃在濺鍍ITO層之前基片玻璃還要進行拋光處理，以得到更均勻的顯示控制。

液晶顯示器專用ITO玻璃基板一般屬超浮法玻璃，所有的鍍膜面為玻璃的浮法錫面。

因此，最終的液晶顯示器都會沿浮法方向，規律的出現波紋不平整情況。

在濺鍍ITO層時，不同的靶材與玻璃間，在不同的溫度和運動方式下，所得到的ITO層會有不同的特性。

一些廠家的玻璃ITO層常常表面光潔度要低一些，更容易出現“麻點”現象；有些廠家的玻璃ITO層會出現高蝕間隔帶，ITO層在蝕刻時，更容易出現直線放射型的缺劃或電阻偏高帶；另一些廠家的玻璃ITO層則會出現微晶溝縫。

ITO導電層的特性：ITO膜層的主要成份是氧化銦錫。

在厚度只有幾千埃的情況下，氧化銦透過率高，氧化錫導電能力強，液晶顯示器所用的ITO玻璃正是一種具有高透過率的導電玻璃。

由於ITO具有很強的吸水性，所以會吸收空氣中的水份和二氧化碳並產生化學反應而變質，俗稱“黴變”，因此在存放時要防潮。

ITO層在活性正價離子溶液中易產生離子置換反應，形成其他導電和透過率不佳的反應物質，所以在加工過程中，儘量避免長時間放在活性正價離子溶液中。

ITO層由很多細小的晶粒組成，晶粒在加溫過程中會裂變變小，從而增加更多晶界，電子突破晶界時會損耗一定的能量，所以ITO導電玻璃的ITO層在600度以下會隨著溫度的升高，電阻也增大。

竭诚为您提供优质文档/双击可除磁控溅射实验报告篇一：薄膜实验报告,磁控溅射与高真空成膜电子科技大学实验报告姓名：郭章学号：20XX054020XX2指导教师：许向东日期：20XX年6月12日一，实验室名称：光电楼薄膜制备实验室二，实验项目名称：有机多功能高真空成膜设备的使用及其注意事项三，实验原理有机oLeD器件的制备流程分为：ITo玻璃清洗→光刻→再清洗→前处理→真空蒸镀有机层→真空蒸镀背电极→真空蒸镀保护层→封装（1）ITo玻璃的洗净及表面处理：ITo作为阳极其表面状态直接影响空穴的注入和与有机薄膜层间的界面电子状态及有机材料的成膜性。

如果ITo表面不清洁，其表面自由能变小，从而导致蒸镀在上面的空穴传输材料发生凝聚、成膜不均匀。

也有可能导致击穿，使面板短路。

对洗净后的ITo玻璃还需进行表面活化处理，以增加ITo 表面层的含氧量，提高ITo表面的功函数。

也可以用比例为水:双氧水:氨水=5:1:1混合的过氧化氢溶液处理ITo表面，使ITo表面过剩的锡含量减少而氧的比例增加，以提高ITo 表面的功函数来增加空穴注入的几率，可使oLeD器件亮度提高一个数量级。

（2）有机薄膜的真空蒸镀工艺：LeD器件需要在高真空腔室中蒸镀多层有机薄膜，薄膜的质量关系到器件质量和寿命。

在高真空腔室中设有多个放置有机材料的坩埚，加热坩埚蒸镀有机材料，并利用石英晶体振荡器来控制膜厚。

有机材料的蒸发温度一般在170℃～400℃之间、ITo样品基底温度在40℃～60℃（3）金属电极的真空蒸镀工艺：金属电极仍要在真空腔中进行蒸镀。

金属电极通常使用低功函数的活泼金属，因此在有机材料薄膜蒸镀完成后进行蒸镀。

金属电极材料的蒸发一般用加热电流来表示，在我们的真空蒸镀设备上进行蒸镀实验，实验结果表明，金属电极材料的蒸发加热电流一般在20A～50A之间。

（4）器件封装工艺：LeD器件的有机薄膜及金属薄膜遇水和空气后会立即氧化，使器件性能迅速下降，因此在封装前决不能与空气和水接触。
