配网自动化设备配网自动化设备是指利用先进的技术手段和设备，实现对电力配网系统的自动化控制和监测的设备。
它主要包括智能终端设备、通信设备、监控设备、保护设备等。
配网自动化设备的应用可以提高电力配网系统的可靠性、安全性和经济性，提高供电质量，减少故障发生率，提高电网运行效率。
一、智能终端设备智能终端设备是配网自动化系统的核心组成部份，它用于实时监测电网运行状态、采集和处理数据，并通过通信设备与上级调度中心进行数据交互和控制。
智能终端设备具备以下功能：1. 实时监测电网运行状态，包括电压、电流、频率等参数的监测；2. 采集和处理电网数据，包括故障信息、负荷信息等；3. 支持远程通信功能，与上级调度中心进行数据交互和控制；4. 支持自动化控制功能，实现对电网设备的远程控制和操作。
二、通信设备通信设备是配网自动化系统中负责数据传输和通信的关键设备，它通过各种通信方式（如无线通信、有线通信等）与上级调度中心、智能终端设备进行数据交互。
通信设备具备以下功能：1. 支持不同通信方式，如GPRS、CDMA、以太网等；2. 提供可靠的数据传输通道，确保数据的及时传输和安全性；3. 支持远程诊断和维护功能，方便对设备进行监测和维护；4. 具备高速传输能力，满足大数据量的传输需求。
三、监控设备监控设备是配网自动化系统中用于对电网设备和运行状态进行监测和管理的设备，它可以实时获取电网设备的运行状态和参数，并通过智能终端设备进行数据交互和控制。
监控设备具备以下功能：1. 实时监测电网设备的运行状态，包括开关状态、负荷状态等；2. 支持故障检测和告警功能，及时发现和处理电网故障；3. 提供远程监控和管理功能，方便对电网设备进行远程操作和维护；4. 支持数据分析和报表功能，为电网运行决策提供数据支持。
四、保护设备保护设备是配网自动化系统中用于保护电网设备和人员安全的设备，它通过监测电网设备的运行状态和参数，及时采取保护措施，防止设备损坏和人员伤害。
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
配网自动化终端设备（DTU、FTU、TTU、RTU）的定义、特点、功能及区别配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。
配电主站位于城市调度中心，配电子站部署于110kV/35kV变电站，子站负责与所辖区域DTU/TTU/FTU 等电力终端设备通信，主站负责与各个子站之间通信。
1、开闭所终端设备（DTU）1.1 定义DTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电，部分DTU还具备保护和备用电源自动投入的功能。
1.2 特点1) 机箱结构采用标准4U半（全）机箱，增强型设计；2）采用后插拔接线方式，整体面板，全封闭设计；3）率先采用基于CANBUS总线的智能插件方案，极大地减少了插件间接线，完全避免了插件接触不良的隐患，装置运行可靠性高；4）智能插件方案的采用，使机箱母板标准化，便于生产及现场维护；5）装置不同类插件在结构设计时保证不能互插，提高整体安全性；6）采用32位D浮点型SP，系统性能先进；7）采用16位A/D转换芯片，采样精度高；8）采用大规模可编程逻辑芯片，减少外围电路，提高可靠性；9）大容量存储器设计，使得报文及事故录波完全现场需求；10）采用多层印制板电路和SMT表面贴装技术，装置的抗干扰性能强；11）测量回路精度软件自动校准，免调试，减小现场定检等维护时间；12）超强的电磁兼容能力，能适应恶劣的工作环境；13）功能强大的PC支持工具，具有完善灵活的分析软件，便于事故分析；14）简单可靠的保护处理系统（DSP）与成熟的实时多任务操作系统相结合，既保证功能可靠性，又能满足网络通讯、人机界面的实时性；15）支持RS232/RS485、Enthernet等多种通讯接口,内置Enthernet使得工程应用简单、可靠；16）支持IEC60870-5-101、IEC60870-5-103、IEC60870-5-104等标准规约；17）各装置独立的掉电保持时钟系统及带对时脉冲的GPS对时系统。
配网自动化设备配网自动化设备是指用于电力配网系统中的各种设备和装置，通过自动化技术实现对电力系统的监控、控制和管理。
它包括了各种智能终端设备、远动终端设备、自动化开关设备、通信设备等。
一、智能终端设备智能终端设备是配网自动化系统中的重要组成部份，它主要负责对电力设备的监测和控制。
智能终端设备通常包括智能终端装置、智能终端管理系统和智能终端通信设备等。
智能终端装置通过采集电力设备的状态信息，实现对电力设备的监测和故障诊断。
智能终端管理系统用于对智能终端装置进行集中管理和控制。
智能终端通信设备则负责与配网自动化系统的其他设备进行通信。
二、远动终端设备远动终端设备是配网自动化系统中的关键设备，它主要用于实现对配电设备的遥控和遥信功能。
远动终端设备通常包括遥控终端设备和遥信终端设备。
遥控终端设备通过远程控制信号，实现对配电设备的开关操作。
遥信终端设备则用于接收和传输配电设备的状态信息，实现对配电设备的监测和故障诊断。
三、自动化开关设备自动化开关设备是配网自动化系统中的重要组成部份，它主要用于实现对电力设备的自动控制和保护。
自动化开关设备通常包括自动化开关柜、自动化开关装置和自动化保护装置等。
自动化开关柜用于集中安装和管理自动化开关装置和自动化保护装置。
自动化开关装置通过接收智能终端设备和远动终端设备的控制信号，实现对电力设备的自动开关操作。
自动化保护装置则用于监测电力设备的运行状态，并在发生故障时进行保护动作。
四、通信设备通信设备是配网自动化系统中不可或者缺的一部份，它主要用于实现各个设备之间的信息传输和数据交换。
通信设备通常包括通信终端设备、通信网关设备和通信传输设备等。
通信终端设备用于与其他设备进行通信，实现信息的传输和交换。
通信网关设备则用于实现不同通信协议之间的转换和兼容。
通信传输设备则负责数据的传输和接收，保证通信的稳定和可靠。
以上是关于配网自动化设备的标准格式文本，详细介绍了智能终端设备、远动终端设备、自动化开关设备和通信设备等。

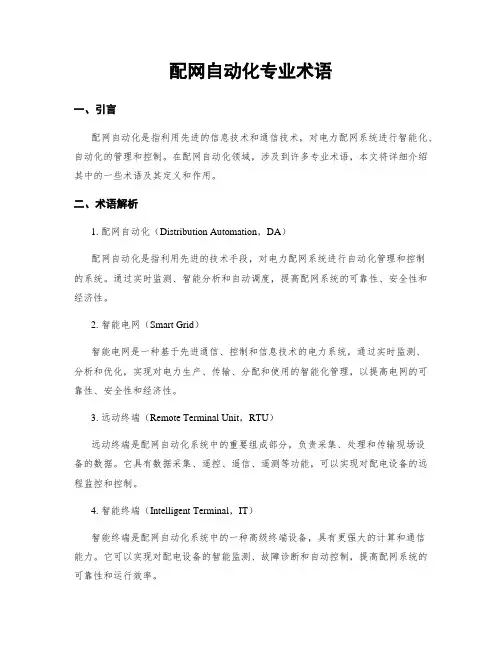

配网自动化专业术语一、引言配网自动化是指利用先进的信息技术和通信技术，对电力配网系统进行智能化、自动化的管理和控制。
在配网自动化领域，涉及到许多专业术语，本文将详细介绍其中的一些术语及其定义和作用。
二、术语解析1. 配网自动化（Distribution Automation，DA）配网自动化是指利用先进的技术手段，对电力配网系统进行自动化管理和控制的系统。
通过实时监测、智能分析和自动调度，提高配网系统的可靠性、安全性和经济性。
2. 智能电网（Smart Grid）智能电网是一种基于先进通信、控制和信息技术的电力系统，通过实时监测、分析和优化，实现对电力生产、传输、分配和使用的智能化管理，以提高电网的可靠性、安全性和经济性。
3. 远动终端（Remote Terminal Unit，RTU）远动终端是配网自动化系统中的重要组成部分，负责采集、处理和传输现场设备的数据。
它具有数据采集、遥控、遥信、遥测等功能，可以实现对配电设备的远程监控和控制。
4. 智能终端（Intelligent Terminal，IT）智能终端是配网自动化系统中的一种高级终端设备，具有更强大的计算和通信能力。
它可以实现对配电设备的智能监测、故障诊断和自动控制，提高配网系统的可靠性和运行效率。
5. 无线传感器网络（Wireless Sensor Network，WSN）无线传感器网络是一种由大量分布式的无线传感器节点组成的网络。
在配网自动化中，无线传感器网络可以用于实时监测电力设备的温度、湿度、电压等参数，提供数据支持和预警功能。
6. SCADA系统（Supervisory Control and Data Acquisition，SCADA）SCADA系统是一种用于监控和控制配电系统的软件系统。
它可以实时采集、处理和显示现场设备的数据，并通过远程操作实现对配电设备的控制和管理。
7. 智能配电网（Intelligent Distribution Network，IDN）智能配电网是在传统配电网基础上引入先进的通信、控制和信息技术，实现对配电系统的智能化管理和控制的电力系统。
FTU、DTU及TTU介绍DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发型FTU, 选用国际著名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
PRS-300 智能配电网主站系统系统简介PRS-300智能配电网运行控制系统是深圳南瑞科技有限公司基于标准化平台设计的新一代智能配电网“自愈型”调配一体化集成系统，该系统总结并吸收国内多个系统的开发经验和多年工程实践经验，参照智能配电网自动化最新标准，融合最新的配电网自愈控制技术研制而成。
该系统具有全开放式、全分布式客户/服务器体系结构，基于IEC 61968、IEC61970技术标准，是一套遵循国际标准、设计合理、技术先进、运行稳定的系统，可以面向各级配电调度中心。
该系统分为高级运行控制系统和高级运行管理系统两部分。
其中配电网高级运行控制系统由智能配电网SCADA系统、智能配电网DPAS分析系统、智能配电网专家预警系统、智能配电网仿真系统，智能配电网网损分析系统等组成，实现了配电网10千伏及以下设备的故障检测、定位、隔离、供电恢复，自动绘图、设备管理，设备查询统计、运行维护，辅助网络运行结构的分析与优化等功能；提高了配电网规划建设、运行维护、设备管理的水平和工作效率；打造坚强可靠的自愈式智能配电网管理模式。
高级配电网运行管理系统是建立在地理信息系统（GIS）之上的一整套输/配电管理解决方案，其中GIS部分是最基础，最重要的组成部分。
该系统是参照DL/T 741-2001规程，采用跨平台技术，由深圳南瑞科技有限公司自主研发的新一代GIS/AM/FM/PMS一体化系统.。
该系统实现基础资料的单轨制和流程化管理；配合生产管理系统PMS实现管理流程的固化和有效的考核；与配网自动化系统有机的结合，实现配网调度和故障处理的自动化和可视化。
主要功能：运行控制系统：基于IEC 61968 接口标准的信息总线遵循IEC61970 CIM/CIS的公共信息交换机制基于SVG格式的人机界面功能数据采集处理（SCADA）功能配电网故障快速检测、定位、隔离、自恢复功能停电事故的预演和反演功能配电网运行风险评估功能配电网分布式智能告警功能配电网区域安全预警功能网损实时计算、查询、分析系统调控一体化功能图资管理、设备台帐、与GIS一体接口拓扑分析、模拟操作、实时配电网络工况监测（静态/模拟/实时三态切换）停电管理、维护检修、两票管理Web浏览功能报表生成、输出功能运行管理系统：满足DL/T 741-2001的要求设备台帐管理功能巡视管理功能维修管理功能测试管理功能生技管理功能查询统计分析功能资料档案管理功能系统数据维护功能编辑工具功能模块电缆管理功能工程规划管理工程实施管理WEB浏览查询功能技术特色：特点一：系统的开放性PRS系统具有开放的系统结构。

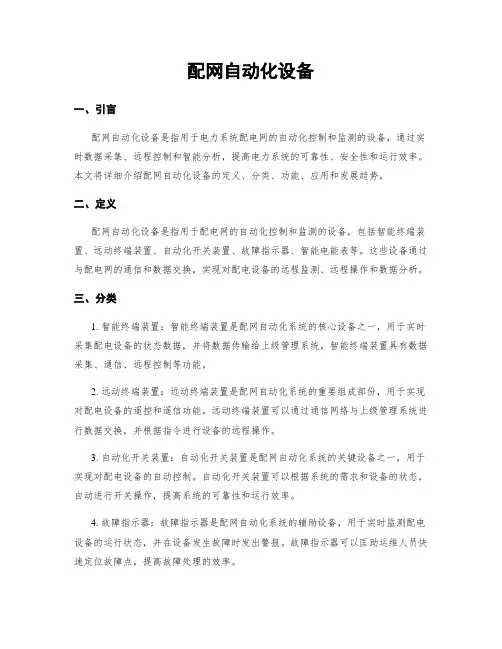

配网自动化设备一、引言配网自动化设备是指用于电力系统配电网的自动化控制和监测的设备，通过实时数据采集、远程控制和智能分析，提高电力系统的可靠性、安全性和运行效率。
本文将详细介绍配网自动化设备的定义、分类、功能、应用和发展趋势。
二、定义配网自动化设备是指用于配电网的自动化控制和监测的设备，包括智能终端装置、远动终端装置、自动化开关装置、故障指示器、智能电能表等。
这些设备通过与配电网的通信和数据交换，实现对配电设备的远程监测、远程操作和数据分析。
三、分类1. 智能终端装置：智能终端装置是配网自动化系统的核心设备之一，用于实时采集配电设备的状态数据，并将数据传输给上级管理系统。
智能终端装置具有数据采集、通信、远程控制等功能。
2. 远动终端装置：远动终端装置是配网自动化系统的重要组成部份，用于实现对配电设备的遥控和遥信功能。
远动终端装置可以通过通信网络与上级管理系统进行数据交换，并根据指令进行设备的远程操作。
3. 自动化开关装置：自动化开关装置是配网自动化系统的关键设备之一，用于实现对配电设备的自动控制。
自动化开关装置可以根据系统的需求和设备的状态，自动进行开关操作，提高系统的可靠性和运行效率。
4. 故障指示器：故障指示器是配网自动化系统的辅助设备，用于实时监测配电设备的运行状态，并在设备发生故障时发出警报。
故障指示器可以匡助运维人员快速定位故障点，提高故障处理的效率。
5. 智能电能表：智能电能表是配网自动化系统的重要组成部份，用于实时监测用户的用电量和用电质量。
智能电能表可以通过通信网络与上级管理系统进行数据交换，并提供用户用电信息的查询和分析功能。
四、功能1. 实时监测：配网自动化设备可以实时监测配电设备的运行状态，包括电流、电压、功率因数等。
通过实时监测，可以及时发现设备的异常情况，并采取相应的措施进行处理。
2. 远程控制：配网自动化设备可以通过通信网络与上级管理系统进行数据交换，实现对配电设备的远程控制。

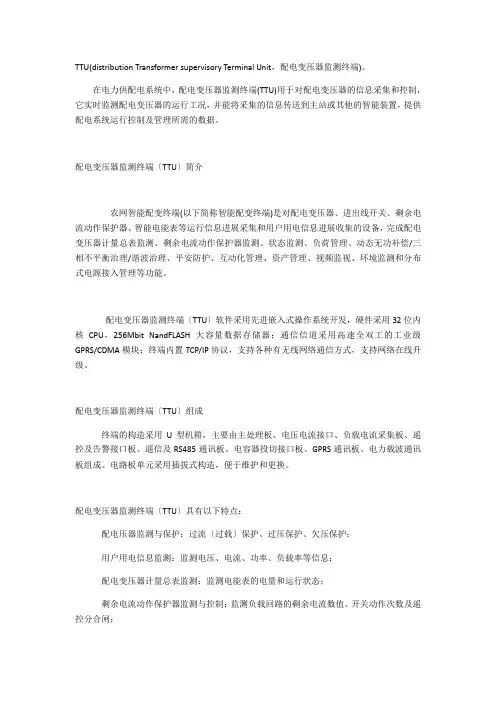

TTU(distribution Transformer supervisory Terminal Unit，配电变压器监测终端)。
在电力供配电系统中，配电变压器监测终端(TTU)用于对配电变压器的信息采集和控制，它实时监测配电变压器的运行工况，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据。
配电变压器监测终端〔TTU〕简介农网智能配变终端(以下简称智能配变终端)是对配电变压器、进出线开关、剩余电流动作保护器、智能电能表等运行信息进展采集和用户用电信息进展收集的设备，完成配电变压器计量总表监测、剩余电流动作保护器监测、状态监测、负荷管理、动态无功补偿/三相不平衡治理/谐波治理、平安防护、互动化管理、资产管理、视频监视、环境监测和分布式电源接入管理等功能。
配电变压器监测终端〔TTU〕软件采用先进嵌入式操作系统开发，硬件采用32位内核CPU，256Mbit NandFLASH大容量数据存储器；通信信道采用高速全双工的工业级GPRS/CDMA模块；终端内置TCP/IP协议，支持各种有无线网络通信方式，支持网络在线升级。
配电变压器监测终端〔TTU〕组成终端的构造采用U型机箱，主要由主处理板、电压电流接口、负载电流采集板、遥控及告警接口板、遥信及RS485通讯板、电容器投切接口板、GPRS通讯板、电力载波通讯板组成。
电路板单元采用插拔式构造，便于维护和更换。
配电变压器监测终端〔TTU〕具有以下特点：配电压器监测与保护：过流〔过载〕保护、过压保护、欠压保护；用户用电信息监测：监测电压、电流、功率、负载率等信息；配电变压器计量总表监测：监测电能表的电量和运行状态；剩余电流动作保护器监测与控制：监测负载回路的剩余电流数值、开关动作次数及遥控分合闸；状态监测：监测进出线开关、前后门开关；负荷管理：可设置用电负荷，实现负荷管理；电能质量管理：监测电压、电流谐波分量及畸变率，为谐波治理提供依据；线损计算：监测配变总表电量和台区用户电量，可统计分析线损；防窃电：采集电表电量和交采电量，发现不一致，可及时发现异常信息；防盗：增加摄像头，在翻开配电箱前门时可拍照，主动上报事件，及时发现非法操作人员，防止设备被破坏和盗窃；分布式电源监测与控制：可采集分布式电源的电压、电流，计算出分布式电源的电量。
DTU（开闭所、环网柜智能终端）开闭所终端设备（DTU）distribution terminal unitDTU一般安装在常规的开闭所（站）、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。
配变终端设备（TTU）distribution Transformer supervisory Terminal Unit，配电变压器监测终端)TTU监测并记录配电变压器运行工况，根据低压侧三相电压、电流采样值，每隔1～2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数，记录并保存一段时间（一周或一个月）和典型日上述数组的整点值，电压、电流的最大值、最小值及其出现时间，供电中断时间及恢复时间，记录数据保存在装置的不挥发内存中，在装置断电时记录内容不丢失。
配网主站通过通信系统定时读取TTU测量值及历史记录，及时发现变压器过负荷及停电等运行问题，根据记录数据，统计分析电压合格率、供电可靠性以及负荷特性，并为负荷预测、配电网规划及事故分析提供基础数据。
如不具备通信条件，使用掌上电脑每隔一周或一个月到现场读取记录，事后转存到配网主站或其它分析系统。
馈线终端设备（FTU）feeder terminal unitFTU 是装设在馈线开关旁的开关监控装置。
这些馈线开关指的是户外的柱上开关，例如10kV线路上的断路器、负荷开关、分段开关等。
一般来说，1台FTU 要求能监控1台柱上开关，主要原因是柱上开关大多分散安装，若遇同杆架设情况，这时可以1台FTU监控两台柱上开关。
我公司开发？？？型FTU, 选用国际着名的高质量元器件，电磁兼容性能和抗干扰能力突出。
综合考虑了各种环网柜、柱上开关的监控需求，可以和国内外各型开关接口。
本产品完全按电力行业标准《DL/T721-2000 配电网自动化系统远方终端》执行，经国家电力质量检测中心检测全部合格。
同时还符合下列国家和行业标准：GB/T 13729-2002远动终端通用技术条件DL/T814-2002 配电网自动化系统功能规范DL/T478-2001 静态继电保护及安全自动装置通用技术条件DL/T630-1997 交流采样远动终端技术条件DL/（ IEC60870-5-101）远动设备及系统DL/（ IEC60870-5-104）采用标准传输协议子集的IEC60870-5-101网络访问GB/T 4208-1993 外壳防护等级（IP代码）面板，架和柜的基本尺寸系列JB 616电力系统二次电路用屏（台）通用技术条件GB 191 包装储运图示标志2 技术特点FTU采用了先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术，采用嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。
适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。
配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。
主要特点如下：（1）硬件平台采用32位高速高性能数字信号处理芯片，控制回路采用专用大规模可编程逻辑电路CPLD，集成度高，处理速度快，容量大；（2）软件平台采用嵌入式实时多任务操作系统，保证了测量、控制、通信等任务的高效、可靠运行；（3）每周波64点的高速高精度交流采样技术，零相差同步采样跟踪和数字滤波算法，软硬件结合采样自动去零漂技术，大大地提高了遥测精度，无需校验，可进行31次谐波分析；交直流采样兼容技术；（4）装置采用高可靠的专业开关电源实现交流、直流电源无延迟切换和对蓄电池的智能管理，自动充放电维护，低电压保护；（5）采用国际着名的高可靠性爱立信DC/DC模块，给器件供电，确保了电源的可靠性；（6）综合采取输入输出回路过流过压防护技术，去耦合技术，隔离技术等，有优异的抗雷击浪涌和尖峰脉冲干扰的能力，电磁兼容性能全部达到国家最高标准Ⅳ级；（7）全部采用工业级器件，关键器件采样军品级，-20℃～70℃工作温度范围，完善的产品防护技术，不超过100%的湿度，能适应盐雾、台风、沙尘暴等户外恶劣环境；（8）通信方式灵活：具有RS-232/485、工业以太网、CAN等多种通信接口,支持DL/T 、DL/、DNP3、SC1801、MODBUS等多种通信规约，并可按需要进行扩充；通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式，由用户任选；（9）可以与国产、进口的各种类型环网柜、重合器、断路器、负荷开关接口；可以和AC380V/220V/100V等各种交流操作回路、DC220V/24V直流操作回路、电机弹簧储能机构、永磁操作机构等配合；（10）方便的系统维护，完善的自诊断功能，支持远方在线参数整定；（11）故障状态检测：测量记录故障电流及方向、故障发生时间，能够满足故障分析、故障定位及隔离的需要；（12）具有速断保护、重合闸功能。
4 主要功能遥测（1）交流电气测量Ia、Ib 、Ic、In、Uab、Ucb、Ua、Ub、Uc，Un等任意组合，一般Uab和Ucb分别取开关两侧，监视馈线两端的供电情况。
（2）两表法或三表法，软件计算出P、Q、Pa、Pb、Pc、f、cos∮等，根据主站需要上传；（3）保护Ia、Ic的记录上传；（4）直流模拟量：两路，电池电压、温度等。
遥信（1）开关状态信号， SOE；（2）开关储能信号、操作电源；（3）压力信号等；（4）电池低电压告警；（5）保护动作和异常信号；（6）其他状态信号。
遥控（1）开关的分合，失电后可进行2次以上分合操作；（2）电池的维护；（3）保护信号远方复归；（4）其他遥控。
数据传输功能能与上级站进行通信，将采集和处理信息向上发送并接受上级站的控制命令。
和上级的校时。
其他终端的信息向上转发。
电能量信息向上转发。
主动上传事故信息（可选功能）。
具有当地维护通信接口。
通信规约：支持DL/T （IEC60870-5-101）、DL/（IEC60870-5-104）、DL/T 451-91循环式远动规约、、SC1801、MODBUS等多种通信规约，并可按需要进行扩充。
通信接口：RS-232/485、工业以太网、CAN。
通信信道：可支持光纤、载波、无线扩频、无线数传电台、CDMA、GPRS以及ADSL等多种通讯形式，由用户任选。
故障识别、隔离、恢复供电及保护具有速断、延时过电流（复合低电压）保护、重合闸功能，根据馈线自动化方案选配。
监测故障电流，记录过电流时间、过电流最大值，上报配电子站、配电主站。
配电子站、配电主站根据各开关FTU上报过电流故障信息和开关跳闸信息，按照配电网变结构耗散拓扑模型，进行故障区域判断，指出故障区域，生成故障隔离命令序列和非故障区域恢复供电命令序列。
自动或人机交互下发执行。
就地操作FTU内有分、合闸按钮，实现就地操作。
有就地/遥控选择开关，维护放电按钮等。
环网功能当FTU设置为联络开关时，根据一侧或二侧PT受电状态，按整定值自动控制开关合分。
在开关双侧有电时，禁止联络开关合闸。
需要联网运行的，主站要进行专门设置和确认。
当一侧失电时，根据FA方案和主站的设置，允许自动合闸的，自动控制合闸，以迅速地恢复供电。
定值下装、上传功能速断定值、使能；过电流定值，时间常数、使能；重合闸时间、使能；环网功能设置、取消。
当地维护功能通过FTU上的标准通信维护接口，利用专用维护软件进行调试及维护。
包括参数定值配置、检查；遥测、遥信、遥控、对时测试召测；数据上传、通信等。
自诊断、自恢复功能具有自诊断功能，当发现FTU的内存、时钟、I/O等异常，马上记录并上报。
具有上电自恢复功能。
电源UPS和电池维护功能满足操作机构、终端设备和通信装置用电。
FTU双电源供电，一侧电源失电后仍可持续工作。
平时由主电源给FTU供电，同时给电池浮充。
双侧电源失电后由电池供电，FTU可继续工作24小时（电台除外）。
电池低电压告警保护功能。
电池自动维护：在规定的时间内由调度员下发电池维护命令，电池开始放电，电池低电压时自动停止放电，自动切换由主电源供电，并给蓄电池充电。
电池充电采用恒压限流充电，确保安全。
5 主要性能和技术指标交流采样三相/两相任意配置，功率计算：三表法/两表法。
交流电压：AC100V /220V，测量CT电流AC5A/1A，保护CT电流AC 5A；过载能力：交流电压：2Vn连续工作；测量交流电流：2In连续工作.；20In持续1S；保护电流：2In连续工作，10In持续1M。
20In持续1S。
精度：交流测量信号I、U、P、Q：级，故障电流精度：3级（由C T精度等级决定）。
输入功耗：交流电压回路：≤相，交流电流回路：≤相。
直流采样直流DC0—30V、0—5V，4—20mA，10 mA。
精度： %。
遥信遥脉16/32点开关量输入，光电隔离（2000VDC）；无源接点，内部提供24VDC电源。
可以生成SOE，SOE分辨率：≤2ms。
遥脉：4点。
遥控5/13路继电器接点输出。
触点输出容量： AC250V 10A或DC28V 10A，DC48V 8A阻性负载；可以接入AC220V、DC2 4V 、DC48V开关控制机构回路。
输出时间可设，一般。
通信具备RS232/RS485：速率：600~19200。
CAN：100K bps。
以太网：10M。
电源系统交流电压：AC22OV±20%，频率：50Hz±5%，谐波含量小于5%。
交流双电源，自动切换。
直流电压：DC24V/48V±20%；波纹系数小于5%。
蓄电池：12V×2，；停电工作24小时。
具有自动充放电功能，电池低电压告警保护功能、电池远方自动充放电维护功能。
环境条件保存温度：-45℃----+85℃；工作温度：-20℃----+70℃；相对湿度：最大不超过100%；大气压力：70KPQ~106KPQ。
无爆炸性气体，无导电尘埃，无严重霉菌，五剧烈振动冲击。
接地电阻≤4Ω功率消耗整机功耗：≤5W（不含电台功耗）；箱体结构700×500×260；不锈钢喷涂，三防，IP54级，户外安装。
电磁兼容试验a）低温、高温试验：环境温度：-20 °C ~70°C，满足要求。
b)湿热试验：部件、单元、PCB的涂敷保护，防尘、防潮、防露，交变湿热试验达到工业最高级4级标准。
c)抗高频干扰能力：信号控制和电源回路加衰减振荡波（差模、共模）,工作正常，达到4级。
