acme梯形螺纹基本尺寸摘要：1.Acme梯形螺纹简介2.Acme梯形螺纹的基本尺寸参数3.Acme梯形螺纹的应用领域4.Acme梯形螺纹的优缺点5.如何选择合适的Acme梯形螺纹正文：Acme梯形螺纹是一种常用的螺纹形式，广泛应用于各种工业领域。
它以其独特的结构和优异的性能而闻名，成为许多工程和制造领域的首选。
本文将介绍Acme梯形螺纹的基本尺寸、应用领域、优缺点及如何选择合适的Acme 梯形螺纹。
一、Acme梯形螺纹简介Acme梯形螺纹，又称阿基米德梯形螺纹，是一种具有等腰梯形截面的螺纹。
它的牙形角为60度，牙深与牙宽之比为1:2。
Acme梯形螺纹的特点是承载能力高、传动效率高、自锁性能好，因此被广泛应用于各类机械设备。
二、Acme梯形螺纹的基本尺寸参数Acme梯形螺纹的基本尺寸参数包括：螺纹直径、螺距、牙深、牙宽等。
这些参数根据实际应用需求和设计要求进行选择，以确保螺纹的性能和寿命。
在选择Acme梯形螺纹时，应根据使用场景和设备参数，合理选择合适的尺寸。
三、Acme梯形螺纹的应用领域Acme梯形螺纹在众多领域都有广泛应用，如汽车、航空航天、建筑、电力、化工、制药等。
它主要用于传递动力、承受轴向力、固定部件、调整位置等。
此外，Acme梯形螺纹还常用于制作螺母、螺栓、螺杆等零部件。
四、Acme梯形螺纹的优缺点优点：1.承载能力高：Acme梯形螺纹的等腰梯形结构使其具有较高的承载能力，适用于重载场合。
2.传动效率高：Acme梯形螺纹的牙形角为60度，具有良好的传动性能，可实现平稳、高效传动。
3.自锁性能好：在受力过大时，Acme梯形螺纹容易发生自锁，防止螺纹松动，提高安全性。
缺点：1.制造成本较高：相较于其他螺纹形式，Acme梯形螺纹的制造工艺较为复杂，成本较高。
2.安装和拆卸难度较大：由于Acme梯形螺纹的牙形复杂，安装和拆卸时需要专用工具，较为麻烦。
五、如何选择合适的Acme梯形螺纹在选择Acme梯形螺纹时，应根据使用场景、设备参数、负荷要求等因素进行综合考虑。
普通螺纹直径与螺距系列GB/T193 —1981普通螺纹基本尺寸GB/T196 —1981普通螺纹公差与配合GB/T197 —1981普通螺纹偏差表GB/T2516 —1981商品紧固件的普通螺纹选用系列JB/T7912 —1999商品紧固件的中等精度普通螺纹极限尺寸GB/T9145 —1988 光学螺纹光学仪器特种细牙螺纹ZBN30006—1988光学仪器用目镜螺纹JB/T8204—1995光学仪器用短牙螺纹JB/T5450-1991紧配合螺纹过渡配合螺纹GB/T1167—1996过盈配合螺纹GB/T1181—1998小螺纹小螺纹牙型GB/T1505 4.1—1994小螺纹直径与螺距系列GB/T1505 4.2—1994小螺纹基本尺寸GB/T1505 4.3—1994小螺纹公差GB/T15054.4-1994小螺纹极限尺寸GB/T15054.5-1994MJ螺纹MJ螺纹基本牙型GJB/T3.1 —1982MJ螺纹螺栓与螺母螺纹的尺寸与公差GJB/T3.2 —1982MJ螺纹管路件螺纹的尺寸与公差GJB/T3.3 —1985MJ螺纹结构件的尺寸与公差GJB/T3.4 —1985MJ螺纹计算公式GJB/T3.5 —1985MJ螺纹首尾GJB52-1985梯形螺纹梯形螺纹牙型GB/T5796 .1—1986梯形螺纹直径与螺距系列GB/T5796 .2—1986梯形螺纹基本尺寸GB/T5796 .3—1986梯形螺纹公差GB/T5796 .4—1986梯形螺纹极限尺寸GB/T12359—1990机床梯形螺纹丝杠、螺母技术条件JB/T2886—1992锻钢阀门用短牙梯形螺纹JB/TQ374—1985锯齿形螺纹锯齿形(3 °、30°)螺纹牙型GB/T13576.1—1992 锯齿形(3 °、30°)螺纹直径与螺距系列GB/T13576.2—1992 锯齿形(3 °、30°)螺纹基本尺寸GB/T13576.3—1992锯齿形(3 °、30°)螺纹公差GB/T13576.4—1992水压机45 °锯齿形螺纹牙型与基本尺寸JB2076—1984管螺纹用螺纹密封的管螺纹GB/T7306 —1987非螺纹密封的管螺纹GB/T7307 —198760°圆锥管螺纹GB/T12716—1991米制锥螺纹GB/T1415—1992管路旋入端用普通螺纹尺寸系列GB/T1414—1978气瓶专用螺纹GB/T8335-1998通用基准螺纹术语 GB/T1479 1—1993。
梯形螺纹详解梯形螺纹的标记由螺纹代号、公差代号及旋合长度代号组成，彼此间用“—”离开。
根据国标规定，梯形螺纹代号由种类代号Tr和螺纹“公称直径×导程”表示，由于标准对内螺纹小径D1和外螺纹大径只规定了一种公差带（4H、4h），规定外螺纹小径d3的公差地位永远为h的基础偏差为零。
公差等级与中径公差等级数雷同，而对内螺纹大径D4，标准只规定下偏差（即基础偏差）为零，而对上偏差不作规定，因此梯形螺纹仅标记中径公差带，并代表梯形螺纹公差（由表现公差带等级的数字及表现公差带地位的字母组成）螺纹的旋合长度分为三组，分辨称为短旋合长度（S）、中旋合长度（N）和长旋合长度（L）。
在一般情形下，中等旋合长度（N）用得较多，可以不标注。
梯形螺纹副的公差代号分别注出内、外螺纹的公差带代号，前面是内螺纹公差带代号，后面是外螺纹公差带代号，中间用斜线分隔。
标记示例螺纹代号：单线螺纹：Tr40×6-6h-L；Tr：螺纹种类代号（梯形螺纹）；40：公称直径；6：导程(对于单线螺纹而言，导程即为螺距)；6h：内螺纹公差代号；L：旋合长度代号。
左旋螺纹需在尺寸规格之后加注“LH”，右旋则不注出。
例如Tr36×12（6）；Tr44×16（8）LH等。
各基本尺寸名称，代号及计算公式如下：牙型角：α=30°螺距P：由螺纹标准确定，牙顶间隙ac P=1.5～5 ac=0.25；P=6～12 ac=0.5；P=14～44 ac=1外螺纹：大径d 公称直径内螺纹：大径D4=d+2ac；中径D2=d2；小径D1=d-P；牙高H4=h3；牙顶宽f=0.366P；牙槽底宽w=0.366P-0.536ac；螺纹升角ψ：tgψ=P/πd2。
梯形螺纹基本尺寸梯形螺纹是一种常用的机械连接元件，在工程设计和制造中广泛应用。
它具有承载能力强、拆卸便利等特点，因此在各个工业领域都有着重要的地位。
梯形螺纹的基本尺寸是保证其连接性能和互换性的重要参数，在设计和制造过程中必须严格符合相关标准和规范。
本文将重点介绍梯形螺纹的基本尺寸要求及其标准规范。
1. 梯形螺纹的基本形状梯形螺纹是一种由等腰梯形截面构成的螺纹，其截面形状图形如下所示：（插入图例图片）在梯形螺纹的基本尺寸中，主要包括螺纹直径D、螺纹节距P、螺纹高度H、螺纹角度α等几个重要参数。
这些参数的正确选择对于保证螺纹连接的可靠性和互换性起着重要作用。
2. 梯形螺纹的基本尺寸要求根据国际标准ISO 2901和GB/T 196－2003的规定，梯形螺纹的基本尺寸应满足以下要求：（1）螺纹直径D的计算公式为：D = M - P其中，M为螺纹外径，P为螺纹节距。
螺纹直径D的计算是根据给定的螺纹外径和螺纹节距来确定的。
（2）螺纹高度H的计算公式为：H = 0.6134 × P螺纹高度H是表示螺纹牙顶到牙底的距离，其计算公式是根据螺纹节距来确定的。
（3）螺纹角度α的计算公式为：tan(α) = H / (π × D / 2)螺纹角度α表示锥面螺纹的斜度，其计算公式是根据螺纹高度和螺纹直径来确定的。
3. 标准规范和检验要求在实际的工程设计和制造过程中，为了确保梯形螺纹的质量和互换性，需要严格遵循相关的标准和规范进行尺寸的设计和加工。
（1）国际标准国际上常用的梯形螺纹标准主要有ISO 2901、ISO 2902和ISO 2903等。
这些标准规定了各类螺纹的基本尺寸范围、公差和检验方法，为各个国家和地区在梯形螺纹的设计和制造提供了统一的依据。
（2）国内标准国内标准主要参考国际标准，并在此基础上制定了一系列适用于国内工程的标准和规范。
GB/T 196－2003《机械螺纹》是我国梯形螺纹的基本标准，其中包括了螺纹的基本尺寸范围和公差要求等内容。
梯形螺纹(内外螺纹)基本尺寸表螺距2-24梯形螺纹是一种常见的螺纹结构，它具有内外两种螺纹形式，被广泛应用于机械制造、汽车制造、航空航天等领域。
梯形螺纹的基本尺寸对于螺纹的加工和使用至关重要，下面我们将介绍梯形螺纹的基本尺寸表，并对螺距为2-24的梯形螺纹进行详细解析。
梯形螺纹的基本尺寸包括螺纹直径、螺距、螺纹高度、螺纹角等参数。
这些参数的精准度和符合标准对于螺纹的配合、连接和传动性能起着至关重要的作用。
下面是梯形螺纹的基本尺寸表：螺距 | 螺纹直径 | 螺纹高度 | 螺纹角。
2 | 4 | 0.5 | 30。
3 | 5 | 0.75 | 30。
4 | 6 | 1 | 30。
5 | 7 | 1.25 | 30。
6 | 8 | 1.5 | 30。
8 | 10 | 2 | 30。
10 | 13 | 2.5 | 30。
12 | 16 | 3 | 30。
14 | 18 | 3.5 | 30。
16 | 21 | 4 | 30。
18 | 23 | 4.5 | 30。
20 | 25 | 5 | 30。
22 | 28 | 5.5 | 30。
24 | 30 | 6 | 30。
从上表可以看出，梯形螺纹的螺距范围为2-24，螺距越大，螺纹的间距越大，螺纹的高度和直径也会相应增加。
螺纹角为30度，这是梯形螺纹的标准角度，它决定了螺纹的牙型和牙距。
在实际应用中，梯形螺纹的基本尺寸表可以作为加工和检测的参考，确保螺纹的质量和精度。
对于螺距为2-24的梯形螺纹，我们需要特别关注以下几点：1. 螺距为2-24的梯形螺纹的加工工艺需要根据不同的螺距进行调整，确保螺纹的牙型和牙距符合标准要求。
加工过程中需要使用合适的刀具和设备，保证螺纹的精度和表面质量。
2. 螺距为2-24的梯形螺纹的配合要求严格，螺纹的连接和传动性能直接影响机械设备的使用效果和安全性。
在螺纹的配合过程中，需要严格按照基本尺寸表进行检测和调整，确保螺纹的配合间隙符合标准要求。
梯形螺纹的标准尺寸梯形螺纹是一种常见的机械连接元件，广泛应用于各种机械设备和工程结构中。
其标准尺寸的确定对于螺纹加工和螺纹连接具有重要意义。
本文将对梯形螺纹的标准尺寸进行详细介绍，以便读者更好地了解和应用梯形螺纹。
梯形螺纹的标准尺寸主要包括螺纹的直径、螺距、螺纹高度等几个重要参数。
在国际标准ISO 68-1中，规定了梯形螺纹的标准尺寸系列，分为粗螺纹和细螺纹两种系列。
其中，粗螺纹的螺距为1mm至6mm，细螺纹的螺距为0.5mm至4mm。
螺纹的直径和螺纹高度也有相应的标准数值，具体数值可参考ISO 68-1标准。
在实际应用中，梯形螺纹的标准尺寸需要根据具体的使用要求进行选择。
通常情况下，螺纹的直径和螺距会直接影响到螺纹的承载能力和连接性能。
因此，在设计和选择梯形螺纹时，需要充分考虑工作载荷、连接方式、使用环境等因素，以确定最佳的标准尺寸。
除了ISO标准外，各个国家和地区也可能有自己的标准尺寸体系。
在中国，GB/T5796-2005《梯形螺纹》对梯形螺纹的标准尺寸进行了详细规定，包括了螺纹的直径、螺距、螺纹高度、螺纹角等参数。
GB/T5796-2005标准与ISO标准基本一致，但在一些细节上可能存在差异，使用时需注意对应关系。
总的来说，梯形螺纹的标准尺寸是根据国际标准和国家标准进行规定的，具有一定的普适性和权威性。
在实际工程中，应根据具体需求选择合适的标准尺寸，以确保螺纹连接的可靠性和稳定性。
同时，也可以根据实际需要进行非标定制，以满足特殊工程需求。
总之，梯形螺纹的标准尺寸对于螺纹加工和螺纹连接具有重要意义，需要根据ISO标准和国家标准进行选择和应用。
合理选择标准尺寸，可以提高螺纹连接的质量和可靠性，确保机械设备和工程结构的安全运行。
21小螺纹牙型GB/T 15054.1-1994IS01501 22小螺纹直径与螺距系列GB/T 15054.2-1994IS01501 23小螺纹基本尺寸GB/T 15054.3-1994IS01501 24小螺纹公差GB/T 15054.4-1994IS01501 25小螺纹极限尺寸GB/T 15054.5-1994IS01501 26梯形螺纹牙型GB 5796.1-1986IS02901 27梯形螺纹直径与螺距系列GB 5796.2-1986IS02902 28梯形螺纹基本尺寸GB 5796.3-1986IS02904 29梯形螺纹公差GB 5796.4-1986IS02903 30梯形螺纹极限尺寸GB/T 12359-199031机床梯形螺纹丝杠、螺母技术条件JB/T 2886-199232锻压阀门用短牙梯形螺纹JB/TQ 374-198533锯齿形（3°、30°）螺纹牙型GB/T 13576.1-199234锯齿形（3°、30°）螺纹直径与螺距系列GB/T 13576.2-199235锯齿形（3°、30°）螺纹基本尺寸GB/T 13576.3-1992 36锯齿形（3°、30°）螺纹公差GB/T 13576.4-1992 37水系统45°锯齿形螺纹牙型与基本尺JB/T 2001.73-19993855°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.1-2000IS07-13955°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7306.2-2000IS07-l4055°非密封管螺纹GB/T 7307-2001IS0228-1。

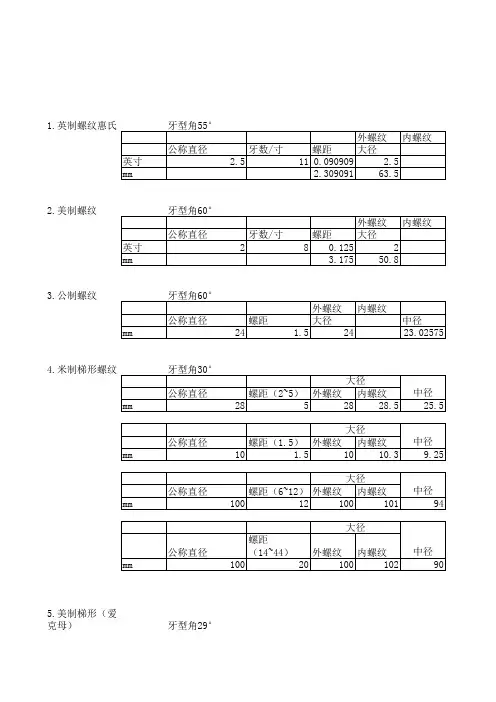

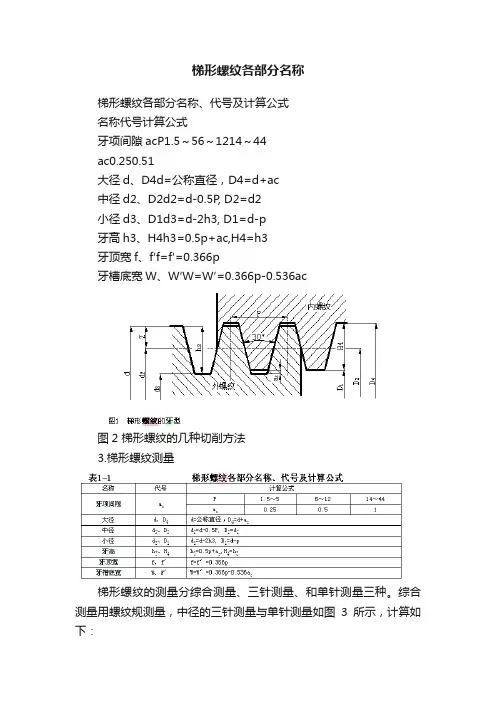

梯形螺纹各部分名称梯形螺纹各部分名称、代号及计算公式名称代号计算公式牙项间隙acP1.5～56～1214～44ac0.250.51大径d、D4d=公称直径，D4=d+ac中径d2、D2d2=d-0.5P, D2=d2小径d3、D1d3=d-2h3, D1=d-p牙高h3、H4h3=0.5p+ac,H4=h3牙顶宽f、f′f=f′=0.366p牙槽底宽W、W′W=W′=0.366p-0.536ac图2 梯形螺纹的几种切削方法3.梯形螺纹测量梯形螺纹的测量分综合测量、三针测量、和单针测量三种。
综合测量用螺纹规测量，中径的三针测量与单针测量如图3所示，计算如下：图3 梯形螺纹中径的测量M=d2+4.864dD-1.866P (dD表示测量用量针的直径，P表示螺距。
) A=（M+d0）/2 （此处d0表示工件实际测量外径）二、梯形螺纹编程实例例如图4所示梯形螺纹，试用G76指令编写加工程序。
1．计算梯形螺纹尺寸并查表确定其公差大径d=36 0 –0.375；中径d2=d-0.5P=36-3=33,查表确定其公差，故d2=33–0.118 –0.453；牙高h3=0.5P+ ac=3.5；小径d3=d-2 h3=29,查表确定其公差，故d3=29 0 –0.537；牙顶宽f=0.366P=2.196牙底宽W=0.366P-0.536ac =2.196-0.268=1.928用3.1mm的测量棒测量中径，则其测量尺寸M=d2+4.864dD-1.866P =32.88,根据中径公差确定其公差，则M=32.88–0.118 –0.453；附录附表1 普通螺纹直径与螺距系列(GB 193--81)注：1。
优先选用第一系列，其次是第二系列，第三系列尽可能不用。
2．括号内尺寸尽可能不用。
3．M14x1.25仅可用于火花塞。
4．M35x1.5仅用于流动轴承锁紧螺母。
㎜注：1.公称长度为商品规格尺寸。
2.尽可能不采用括号内的规格。
