锁相环的典型应用

什么是电子电路中的锁相环及其应用电子电路中的锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用的反馈控制电路，用于将输入信号的相位与频率与参考信号的相位与频率同步，从而实现信号的稳定性和精确性。

锁相环在通信、计算机、音频处理等领域都有重要的应用。

一、锁相环的工作原理锁相环主要由相位比较器（Phase Detector）、环形数字控制振荡器（VCO）和低通滤波器（LPF）组成。

相位比较器用来比较输入信号和参考信号的相位差，输出一个宽度等于相位差的脉冲信号。

VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率，使其与参考信号的频率和相位同步。

LPF用来滤除VCO输出信号中的高频成分，保证输出的稳定性。

二、锁相环的应用1. 通信领域：在数字通信系统中，锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。

通过锁相环可以实现对时钟信号的稳定传输，提高通信系统的可靠性和容错性。

2. 音频处理：在音频设备中，锁相环被用于时钟同步和抖动消除。

通过锁相环可以实现音频数据的同步传输和精确抖动控制，提高音质和信号稳定性。

3. 数字系统：在数字系统中，锁相环可用于时钟恢复、频率合成和位钟提取等方面。

通过锁相环可以实现对时钟信号的稳定提取和精确合成，确保系统的可靠运行。

4. 频率调制与解调：在调制与解调系统中，锁相环被应用于频偏补偿和相位同步。

通过锁相环可以实现对信号频偏和相位偏移的补偿，保证调制与解调的准确性和稳定性。

5. 频谱分析：锁相环还可以应用于频谱分析仪中，通过锁相环可以实现频率分析的准确性、稳定性和精确性。

三、锁相环的特点1. 稳定性：锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步，从而提高信号的稳定性。

2. 精确性：锁相环可以通过精确的相位比较和频率调节，实现对信号相位和频率的精确控制，提高信号处理的准确性。

3. 自适应性：锁相环可以根据输入信号和参考信号的变化自动调节，适应不同输入条件下的信号同步要求。

锁相环基本原理一个典型的锁相环（PLL ）系统，是由鉴相器（PD ），压控荡器（VCO ）和低通滤波器（LPF ）三个基本电路组成，如图1，Ud = Kd (θi –θo) U F = Ud F （s ）θiθo图1鉴相器（PD ）鉴相器用来鉴别输入信号Ui 与输出信号Uo 之间的相位差 ，并输出误差电压Ud 。

Ud 中的噪声和干扰成分被低通性质的环路滤波器滤除 ，形成压控振荡器（VCO ）的控制电压Uc 。

Uc 作用于压控振荡器的结果是把它的输出振荡频率f 。

拉向环路输入信号频率fi ，当二者相等时，环路被锁定 ，称为入锁。

维持锁定的直流控制电压由鉴相器提供，因此鉴相器的两个输入信号间留有一定的相位差。

锁相环最初用于改善电视接收机的行同步和帧同步，以提高抗干扰能力。

20世纪50年代后期随着空间技术的发展，锁相环用于对宇宙飞行目标的跟踪、遥测和遥控。

60年代初随着数字通信系统的发展，锁相环应用愈广，例如为相干解调提取参考载波、建立位同步等。

具有门限扩展能力的调频信号锁相鉴频器也是在60年代初发展起来的。

构成鉴相器的电路形式很多，这里仅介绍实验中用到的两种鉴相器。

异或门的逻辑真值表示于表1，图2是逻辑符号图。

表1 图2从表1可知，如果输入端A 和B 分别送 2π入占空比为50%的信号波形，则当两者存在相位差∆θ时，输出端F 的波形的 占空比与∆θ有关，见图3。

将F 输出波 形通过积分器平滑，则积分器输出波形 的平均值，它同样与∆θ有关，这样，我们就可以利用异或门来进行相位到电压 ∆θ的转换，构成相位检出电路。

于是经积 图3F O o U K dtd =θVPD LP F VC O Ui Uo ABF __F = A B + A B F B A分器积分后的平均值（直流分量）为：UU = Vdd * ∆θ/ π(1) Vcc不同的∆θ，有不同的直流分量Vd。

∆θ与V的关系可用图4来描述。

从图中可知，两者呈简单线形关1/2Vcc系：Ud = Kd *∆θ(2)1/2ππ∆θKd 为鉴相灵敏度图。

锁相环的原理及应用论文锁相环是一种控制系统中常用的技术手段，它的原理是通过对输入信号进行相位检测和调节，使得输出信号与参考信号之间始终保持特定的相位关系。

锁相环广泛应用于通信、测量、控制等领域，能够有效地提高系统的稳定性和抗干扰能力。

本文将围绕锁相环的原理和应用展开详细论述。

锁相环的原理基于负反馈控制理论，其基本结构包括相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器等组成。

其中，相位比较器用于比较输入信号和参考信号的相位差，得到控制电压；低通滤波器用于平滑控制电压，避免频率偏移；VCO根据控制电压调节输出信号的频率，使其与输入信号保持一定的相位关系；分频器将输出信号进行分频，得到反馈信号输入到相位比较器，构成闭环控制系统。

通过不断调节VCO的频率，使得输入信号和参考信号之间的相位差保持在一个稳定的范围内，从而实现锁相的目的。

锁相环在通信系统中有着重要的应用。

在数字通信中，接收到的信号往往受到噪声和失真的影响，其相位和频率可能会发生偏移。

利用锁相环技术，可以实现信号的恢复和重构，使得接收到的信号能够与发送端的时钟信号同步，从而实现可靠的数据传输。

此外，锁相环还能够用于频率合成器的设计，通过对参考信号施加锁相环控制，可以获得稳定的输出频率信号，满足系统对时钟信号稳定性和频率准确性的要求。

在测量和控制系统中，锁相环也具有重要的应用价值。

例如，在频谱分析仪中，为了获得更加精确的频率测量结果，可以采用锁相环技术来提高频率测量的准确性和稳定性。

在激光干涉仪中，锁相环可以实现对干涉信号的稳定检测和测量，从而提高仪器的测量精度。

在实时控制系统中，锁相环也可以用于对时间基准信号的稳定提取和跟踪，保证系统的稳定性和精度。

总之，锁相环作为一种重要的控制技术，在通信、测量、控制等领域都有着广泛的应用前景。

通过对锁相环原理的深入理解和应用，可以有效地提高系统的稳定性和可靠性，满足不同领域对于信号同步、频率稳定和相位精度的需求。

锁相环的基本原理和应用1. 什么是锁相环锁相环（Phase-Locked Loop，简称PLL）是一种电路模块，其基本原理是通过对输入信号和参考信号的相位进行比较和调节，以使输出信号与参考信号保持稳定的相位差。

锁相环广泛应用于通信、测量、频率合成等领域，因其能够实现信号调频、时钟控制等功能而备受关注。

2. 锁相环的基本结构锁相环由相位比较器（Phase Comparator）、环路滤波器（Loop Filter）、振荡器（VCO）和分频器（Divider）组成。

其基本结构如下所示：•相位比较器：相位比较器用于比较输入信号和参考信号的相位差，并产生一个与相位差成正比的控制电压。

•环路滤波器：环路滤波器用于平滑相位比较器输出的控制电压，并将其转换成稳定的直流电压。

•振荡器：振荡器根据环路滤波器输出的控制电压来调节其输出频率，使其与参考信号频率保持一致。

•分频器：分频器将振荡器输出的信号进行频率分频，以产生一个与参考信号频率一致且稳定的输出信号。

3. 锁相环的工作过程锁相环的工作过程可以分为四个阶段：捕获（Capture）、跟踪（Track）、保持（Hold）和丢失（Lose）四个阶段。

•捕获阶段：在捕获阶段，锁相环通过不断调节VCO的频率，使其与参考信号频率逐渐接近，并将相位差逐渐减小。

•跟踪阶段：当锁相环的输出频率与参考信号频率相等时，进入跟踪阶段。

在该阶段，VCO的频率和相位与输入信号保持一致。

•保持阶段：在保持阶段，锁相环维持着与输入信号相同的相位和频率。

任何相位和频率的变化都会通过反馈回路进行补偿。

•丢失阶段：如果输入信号的频率超出锁相环的捕获范围，锁相环无法跟踪该信号，进入丢失阶段。

在该阶段，锁相环输出的信号频率与输入信号频率不一致。

4. 锁相环的应用锁相环在各个领域有着广泛的应用，下面列举几个常见的应用：•频率合成器：锁相环可以将稳定的参考频率合成为其他频率，广泛用于通信、雷达、测量等领域。

锁相环技术原理及其应用一、锁相环技术原理1.1 基本概念锁相环（Phase-Locked Loop，PLL）是一种调节电路，能够通过控制其输出信号相位与参考信号相位之间的差值，使输出信号频率与参考信号频率一致，并且其输出信号相位与参考信号精确同步。

锁相环可以用于频率合成、时钟恢复、数字信号处理、射频通信等领域。

1.2 工作原理锁相环主要由相位比较器、低通滤波器、时钟发生器、可变增益放大器和电压控制振荡器等组成。

其中，相位比较器的作用是将参考信号和反馈信号进行比较，然后得到相位误差信号。

低通滤波器的作用是将相位误差信号进行平滑处理，得到直流误差信号。

时钟发生器的作用是产生参考信号。

可变增益放大器的作用是将误差信号放大后作为电压控制振荡器的控制电压。

电压控制振荡器的作用是产生锁相环输出信号，并且通过调节电压来控制输出信号的频率和相位。

1.3 稳定性分析锁相环的稳定性与参考信号的稳定性和相位比较器的带宽以及低通滤波器的截止频率等因素有关。

稳定性分析主要是评估锁相环输出信号的频率精度和相位噪声。

二、锁相环技术应用2.1 频率合成频率合成是利用锁相环技术将一个较低频率信号转换为高频率信号。

其中，参考信号是一个较低频率信号，产生参考信号的时钟发生器经过倍频器将参考信号的频率增加到所需的合成频率，然后经过相位比较器和滤波器控制电压控制振荡器的输出频率。

频率合成广泛应用于通信、广播、雷达、卫星导航等领域。

2.2 时钟恢复时钟恢复是一种将时钟信号从数据信号中恢复出来的技术。

锁相环可以通过将数据信号作为反馈信号，将时钟信号从数据信号中恢复出来。

时钟恢复广泛应用于数字通信和数字音频领域。

2.3 数字信号处理锁相环可以通过将输入信号与锁相环输出信号相比较，将输入信号变换的频率和相位误差降到很小，从而使输入信号的相位和频率与输入信号一致。

锁相环广泛应用于数字信号处理，例如数字滤波器、数字混频器、数字降噪器等。

2.4 射频通信锁相环在射频通信中的应用非常广泛，主要用于频率合成、时钟恢复等领域。

锁相环PLL原理与应用锁相环(Phase-Locked Loop, PLL)是一种常用的控制系统，广泛应用于电子和通信领域。

它可以用于频率合成、时钟恢复以及相位同步等应用中。

本文将对PLL的原理和常见的应用进行详细介绍。

PLL的原理：首先，参考信号经过相位比较器与VCO的输出信号进行比较。

相位比较器的输出为一个控制电压，表示两个信号之间的相位差。

这个控制电压经过低通滤波器进行滤波处理，得到一个平滑的控制电压，该电压用于调节VCO的频率。

VCO产生的频率与输入的控制电压成正比，通过调节控制电压，可以改变VCO的输出频率。

通过反馈控制的方式，当VCO的频率与参考信号接近时，相位比较器的输出误差会减小，最终收敛到零，实现了锁相环的目标。

在PLL中，分频器的作用是将VCO的高频输出信号分频得到一个相位稳定的低频信号，用作相位比较器的参考信号。

通过适当选择分频比，可以实现对VCO输出频率的精确控制。

PLL的应用：1.频率合成器：PLL经常被用于频率合成器的设计。

通过选择适当的参考频率和分频比，可以实现对输出频率的精确控制。

例如，在通信系统中，PLL被用于合成不同的载波频率用于不同用户之间的信号传输。

2.时钟恢复：在数字通信中，接收端需要从接收到的数据中恢复时钟信号。

PLL可以通过将接收到的数据作为参考信号，并控制VCO的频率，使得输出的时钟信号与发送端时钟同步。

3.数字时钟锁定：在数字系统中，不同的模块可能具有不同的时钟源，为了实现数据的正确和稳定传输，需要将不同的时钟源进行同步。

PLL可以用于将这些时钟同步，并控制其频率和相位，以便实现正确的数据传输。

4.相位同步：在通信系统中，要求不同的发送端和接收端之间的信号具有相同的相位特性，以便实现正确的信号传输。

PLL可以用于将这些信号进行相位同步，确保信号的准确传输。

在实际应用中，PLL还可用于频率测量、频率锁定等领域。

它的具体应用取决于实际需求。

在总结，锁相环是一种基于反馈控制的系统，通过将参考信号的相位与振荡器的输出信号进行比较，以实现对输出信号的频率和相位的稳定控制。

锁相电路（PLL）及其应用自动相位控制（APC）电路，也称为锁相环路（PLL），它能使受控振荡器的频率和相位均与输入参考信号保持同步，称为相位锁定，简称锁相。

它是一个以相位误差为控制对象的反馈控制系统，是将参考信号与受控振荡器输出信号之间的相位进行比较，产生相位误差电压来调整受控振荡器输出信号的相位，从而使受控振荡器输出频率与参考信号频率相一致。

在两者频率相同而相位并不完全相同的情况下，两个信号之间的相位差能稳定在一个很小的范围内。

目前，锁相环路在滤波、频率综合、调制与解调、信号检测等许多技术领域获得了广泛的应用，在模拟与数字通信系统中已成为不可缺少的基本部件。

一、锁相环路的基本工作原理1．锁相环路的基本组成锁相环路主要由鉴频器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分所组成，其基本组成框图如图3-5-16所示。

图1 锁相环路的基本组成框图将图3-5-16的锁相环路与图1的自动频率控制（AFC）电路相比较，可以看出两种反馈控制的结构基本相似，它们都有低通滤波器和压控振荡器，而两者之间不同之处在于：在AFC环路中，用鉴频器作为比较部件，直接利用参考信号的频率与输出信号频率的频率误差获取控制电压实现控制。

因此，AFC系统中必定存在频率差值，没有频率差值就失去了控制信号。

所以AFC系统是一个有频差系统，剩余频差的大小取决于AFC系统的性能。

在锁相环路（PLL）系统中，用鉴相器作为比较部件，用输出信号与基准信号两者的相位进行比较。

当两者的频率相同、相位不同时，鉴相器将输出误差信号，经环路滤波器输出控制信号去控制VCO ，使其输出信号的频率与参考信号一致，而相位则相差一个预定值。

因此，锁相环路是一个无频差系统，能使VCO 的频率与基准频率完全相等，但二者间存在恒定相位差（稳态相位差），此稳态相位差经鉴相器转变为直流误差信号，通过低通滤波器去控制VCO ，使0f 与r f 同步。

2．锁相环路的捕捉与跟踪过程当锁相环路刚开始工作时，其起始时一般都处于失锁状态，由于输入到鉴相器的二路信号之间存在着相位差，鉴相器将输出误差电压来改变压控振荡器的振荡频率，使之与基准信号相一致。

锁相环原理及应用锁相环（Phase-Locked Loop，PLL）是一种电子电路，主要用于调整频率和相位，使其与输入信号同步，并用来提供高精度的时钟和频率合成。

锁相环的原理是通过不断比较参考信号和输出信号的相位差，并通过反馈控制来调整输出信号的频率和相位，使输出信号与参考信号保持稳定的相位关系。

锁相环通常由相位比较器、低通滤波器、控制电压发生器、振荡器等组成。

锁相环的工作过程可以简单描述为以下几个步骤：1.相位比较：输入信号与参考信号经过相位比较器，比较它们之间的相位差。

2.滤波调整：比较结果经过低通滤波器，得到一个控制电压，该控制电压用于调整振荡器的频率和相位。

3.振荡器反馈：通过控制电压调整振荡器的频率和相位，使输出信号与参考信号保持稳定的相位关系。

4.输出信号：输出信号作为锁相环的输出，可以用于时钟同步、频率合成等应用。

锁相环具有许多应用。

以下是一些常见的应用案例：1.时钟同步：在数字系统中，锁相环常用于同步时钟信号，确保各个子系统的时钟一致，避免数据传输错误和时序问题。

2.频率合成：通过锁相环可以将一个低频信号合成为一个高频信号，常用于通信系统、雷达、音视频处理等领域。

3.相位调制和解调：锁相环可以用于实现相位调制和解调，常用于无线通信系统和调制解调器等。

4.频率跟踪和捕获：锁相环可以自动跟踪输入信号的频率变化并调整输出信号的频率，用于跟踪和捕获频率变化较快的信号。

锁相环的优点是可以实现高精度的频率和相位调整，对于精密测量、通信系统等需要高稳定性、高精度的应用非常重要。

然而，锁相环也存在一些局限性，比如锁定时间相对较长，对噪声和干扰较敏感，需要合适的滤波器和设计来提高性能。

综上所述，锁相环是一种基于反馈控制的电子电路，通过比较输入信号和参考信号的相位差来调整输出信号的频率和相位。

它在时钟同步、频率合成、相位调制解调、频率跟踪捕获等应用中起到重要作用。

锁相环的原理和应用对于理解和设计高精度的电子系统非常关键。

简述锁相环的作用
锁相环（lock-in amplifier）是一种特殊的信号放大器，用于对
低信号幅度的信号进行放大，以达到可测量的级别。

它通常用于测量
谐振信号，即被测量物体的微弱输出信号。

此外，它还可用于测量其
他高信号噪声比的信号。

锁相环在科学研究和工业测量中都有广泛的应用，用于检测测量
信号的频率，相位，或功率。

它的原理是将一个参考信号的频率同目
标信号频率进行比较，然后进行相位和相干滤波，以抑制所有非参考
信号，同时增强参考信号的信号强度。

一旦锁定，就可以检测到一个
被测信号，并使其可测量。

锁相环也可以应用于通信系统中，用于相位检测和调制识别。

它
可以提供高灵敏度和准确性，并允许不受干扰的测量。

此外，它还可
以用来测量振动，声音，运动，心电图，脑电图，能量消耗，光谱，
磁场等特性的微弱信号。

总的来说，锁相环是一种重要的仪器，能够实现高灵敏度、准确
度和稳定性的信号测量。

在工程应用中，它可以用于测量低幅度信号
的频率、相位和功率，以及在通信系统中的信号相位检测和调制识别。

简述锁相环的作用
锁相环是一种常见的控制系统，它在许多领域都有广泛的应用。

它的作用是通过自动调整输出信号的相位和频率，使其与输入信号保持同步，从而实现信号的稳定和精确控制。

锁相环在通信系统中起着重要的作用。

在无线通信中，锁相环可以实现信号的调制和解调，确保信号的传输质量。

它可以自动调整发射信号的相位和频率，使其与接收信号保持同步，从而有效地减少信号失真和干扰。

在光纤通信中，锁相环可以实现光信号的相位同步和频率稳定，提高数据传输的可靠性和速度。

锁相环在测量和仪器领域也扮演着重要的角色。

在频率计和频谱分析仪等仪器中，锁相环可以实时跟踪和测量信号的频率和相位，确保测量结果的准确性和稳定性。

在高精度仪器中，锁相环可以实现信号的精确控制和同步，提高仪器的测量精度和稳定性。

锁相环在信号处理和控制系统中也有广泛的应用。

在音频处理中，锁相环可以实现音频信号的时钟同步和频率锁定，提高音频信号的质量和清晰度。

在自动控制系统中，锁相环可以实现系统的反馈控制，使系统的输出信号与输入信号保持同步，实现精确的控制和调节。

锁相环作为一种重要的控制系统，在通信、测量和仪器、信号处理和控制系统等领域都有广泛的应用。

它通过自动调整输出信号的相
位和频率，使其与输入信号保持同步，实现信号的稳定和精确控制。

锁相环的作用不仅体现在技术和工程层面，更体现了人类对信号控制和调节的追求和需求，为各行各业的发展提供了强有力的支持。

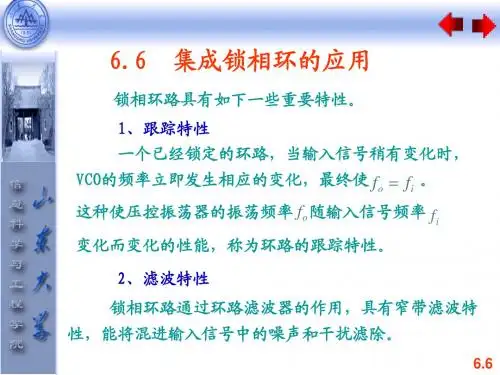

锁相环在不同领域中的应用汇总
由于锁相环路有上述种种优良的特性，再加上集成锁相环的出现，使锁相环路在电子技术等各个领域获得了广泛的应用，下面对锁相环在不同领域中的应用情况作一简单的概述。

1 在通信中的应用。

主要用于短波、超短波发、收信机中的主振与本振源，有线通信中的载波供给，微波卫星通信中的微波固态源与微波功率放大器，数字通信中的载波同步、码元同步和网同步，以及上述各种通信系统中的调制与解调，电调与天调、自动频率微调等系统中。

2 在雷达中的应用。

主要用于雷达的微波固态源，微波功率放大器、相共阵雷达的多相激励源、天线自动跟踪与精密辅角偏转测量等系统中。

3 在导航设备中的应用。

主要用于飞机、轮船和舰艇的导航定位监视系统中。

4 在空间技术中的应用。

主要用于卫星、导弹、火箭和飞船的测速定轨、测距与遥测数据获取系统中。

锁相环 CD4046 应用介绍锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。

它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

锁相环主要由相位比较器（PC）、压控振荡器（VCO）。

低通滤波器三部分组成，如图1 所示。

图1 压控振荡器的输出Uo 接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud 大小决定。

施加于相位比较器另一个输入端的外部输入信号Ui 与来自压控振荡器的输出信号Uo 相比较，比较结果产生的误差输出电压UΨ正比于Ui 和Uo 两个信号的相位差，经过低通滤波器滤除高频量后，得到一个平均值电压Ud。

这个平均值电压Ud 朝着减小VCO 输出频率和输入频率之差的方向变化，直至VCO 输出频率和输入信号频率获得一致。

这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

图2 当锁相环入锁时，它还具有“捕捉”信号的能力，VCO 可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO 锁定在这个频率上。

锁相环应用非常灵活，如果输入信号频率f1 不等于VCO 输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。

过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046 是通用的CMOS 锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0 10kHz 下功耗仅为600μW，属微功耗器件。

图2 是CD4046 的引脚排列，采用 16 脚双列直插式，各引脚功能如下：1 脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。

2 脚相位比较器Ⅰ的输出端。

3 脚比较信号输入端。

4 脚压控振荡器输出端。

DSP原理及应用：锁相环的作用1. 锁相环(SPLL)的概念锁相环（PLL）是一种电子电路，它能够在输入信号的基础上生成具有特定相位关系的输出信号。

数字信号处理（DSP）是一种用于处理和分析数字信号的技术。

在本文中，我们将探讨DSP原理及应用中锁相环的作用。

2. 锁相环在DSP中的作用在数字信号处理中，锁相环广泛应用于时钟恢复、频率合成和相位调整等领域。

下面列出了锁相环在DSP中的主要应用：•时钟恢复：在数字通信中，接收端需要恢复出发送端的时钟信息。

由于噪声和传输中的时钟抖动等因素，接收端的时钟可能会有一定的偏移。

锁相环通过比较接收到的数字信号与本地时钟的相位差，自动调整本地时钟的频率和相位，以实现时钟恢复。

•频率合成：在数字信号处理系统中，有时需要生成特定频率的时钟信号或基带信号。

锁相环可以通过调节其自由运行振荡器（VCO）的频率和相位，实现生成所需频率的信号。

•相位调整：在一些特定应用中，需要对信号进行相位调整，以满足特定的要求。

锁相环可以通过控制自由运行振荡器的相位，对信号进行精确的相位调整。

3. 锁相环的工作原理锁相环基本由三个主要部分组成：相位检测器（PD）、低通滤波器（LPF）和自由运行振荡器（VCO）。

下面对锁相环的工作原理进行详细说明：•相位检测器：相位检测器比较输入信号与反馈信号的相位差，并将其转化为电压或数字信号输出。

常见的相位检测器有边沿触发相位检测器和采样相位检测器等。

相位检测器的输出信号表示输入信号与反馈信号之间的相位差。

•低通滤波器：锁相环的输出信号被发送到一个低通滤波器进行滤波处理。

滤波器的作用是去除高频噪声，使得锁相环能够稳定地锁定到输入信号的频率和相位。

•自由运行振荡器：自由运行振荡器是锁相环的核心部分，它的频率和相位可以通过反馈信号进行调整。

自由运行振荡器的输出信号作为反馈信号输入到相位检测器，与输入信号进行相位比较。

通过不断调整自由运行振荡器的频率和相位，锁相环最终能够锁定到输入信号的频率和相位。

锁相环的原理及应用一、基本工作原理1、环路的基本构成2、建立鉴相器、环路滤波器和压控振荡器的数学模型二、工作过程的定性分析1、锁定2、跟踪3、捕获4、失锁三、锁相环路的应用1、器件选型锁相频率合成器的分类HYT常用锁相频率合成芯片性能比较2、关键性指标分析相位噪声锁定时间环路带宽压控灵敏度一、基本工作原理锁相环是一种以消除频率误差为目的的反馈控制电路。

它的基本原理是利用相位误差去消除频率误差，所以当电路达到平衡状态时，虽然有剩余相位误差存在，但频率误差可以降低到零，从而实现无频率误差的频率跟踪和相位跟踪。

1、环路的基本构成锁相环是一个相位负反馈控制系统。

主要由鉴相器（PD ）、环路滤波器（LF ）和电压控制振荡器（VCO ）三个基本部件组成，如下图所示：鉴相器是相位比较器，它把输出信号)(t u o 和参考信号)(t u r 的相位进行比较，产生对应于两信号相位差的误差电压)(t u d 。

环路滤波器的作用是滤除误差电压)(t u d 中的高频成分和噪声，以保证环路所要求的性能，提高系统的稳定性。

压控振荡器受控制电压)(t u c 控制，频率向参考信号的频率靠近，于是两者频率之差越来越小，直至频差消除而被锁定。

2、建立鉴相器、环路滤波器和压控振荡器的数学模型 ➢ 鉴相器鉴相器（PD ）又称为相位比较器，它是用来比较两个输入信号之间的相位差)(t e 。

按鉴相特性来分，鉴相器可分为正弦型、三角型和锯齿型等，常用来分析的是正弦鉴相器，可用模拟乘法器与低通滤波器构成。

)(t u i )(t)(t u o图2 正弦鉴相其模型图1 锁相环的基本组成其数学模型为：) )(t o图3 鉴相器的数学模型➢ 环路滤波器环路滤波器（LF ）是一个线性低通滤波器，用来滤除误差电压)(t u d 中的高频分量和噪声，更重要的是它对环路参数调整起到决定性的作用。

常用的有：RC 积分滤波器 无源比例积分滤波器* 有源比例积分滤波器 ➢ 压控振荡器压控振荡器（VCO ）是一个电压－频率的变换器，在环路中作为被控振荡器，它的振荡频率应随输入控制电压)(t u c 线性的变化，即)()(00t u K t c v +=ωω其中，)(t v ω是VCO 的瞬时角频率，0K 是线性特性斜率，又称压控灵敏度或增益系数。

为什么在电路中要使用锁相环锁相环（Phase-Locked Loop，简称PLL）是一种常见的电路技术，广泛应用于通信、数字信号处理、时钟同步等领域。

它的主要功能是对输入信号与本地信号进行频率和相位的比较和调整，以实现信号的同步和稳定。

以下将从几个方面探讨为什么在电路中要使用锁相环。

一、频率合成在通信和无线电领域，频率合成是非常重要的。

锁相环可以实现频率的精确合成，即将一个低频的、不稳定的参考信号转换为一个高频的、稳定的输出信号。

这在无线电发射器的调频合成、数字时钟和音频设备的频率合成等方面都具有重要的应用。

通过锁相环实现的频率合成，保证了通信信号的稳定性和一致性。

二、时钟恢复与同步在数字信号处理中，如数字音频和视频应用，锁相环可用于时钟恢复和同步。

数字音频和视频信号通常会经过采样和编码，然后传输或存储，在接收端或播放端需要恢复正确的时序和同步。

锁相环可以根据输入信号的相位和频率信息，对局部时钟进行控制，使其与输入信号保持同步。

这样可以避免时钟偏移和抖动，确保音频和视频的清晰和准确性。

三、抖动抑制在电路中，信号的抖动是指其相位或频率发生的随机变化。

抖动会导致信号的不稳定和失真，影响系统的性能。

锁相环可以通过负反馈控制的方式，抑制信号的抖动。

它能够实时监测输入信号的相位差，通过调整本地信号的相位和频率，使得输入和输出信号保持一致，从而达到抖动抑制的目的。

四、频率偏移测量在一些应用中，需要测量输入信号的频率偏移。

锁相环可以通过频率和相位的比较，得到输入信号的频率偏移值。

这对于频率校准和误差检测非常有用。

例如，在GPS定位系统中，锁相环可以用于测量接收信号的频率偏移，并进行纠正，提高定位的准确性。

总结起来，锁相环在电路中的应用非常广泛。

它能够实现频率合成、时钟同步、抖动抑制和频率偏移测量等功能，为各种电子设备和通信系统提供了稳定和可靠的信号处理能力。

随着技术的不断发展，对锁相环的研究和应用也在不断深入，相信在未来的发展中，锁相环将发挥更加重要的作用。
