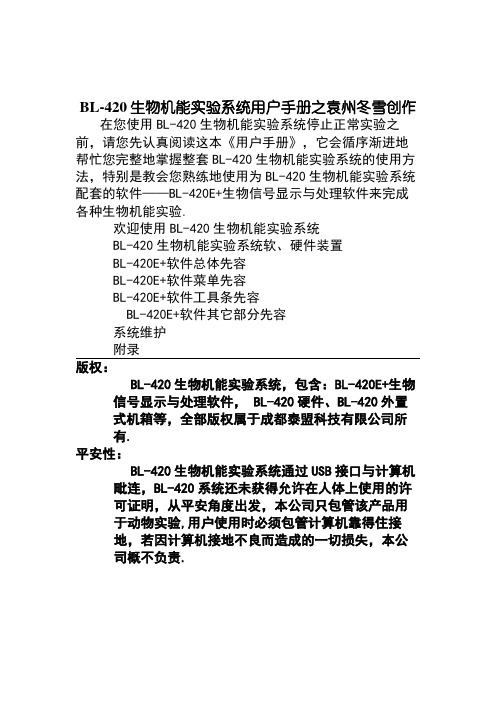

BL-420生物机能实验系统用户手册之袁州冬雪创作在您使用BL-420生物机能实验系统停止正常实验之前，请您先认真阅读这本《用户手册》，它会循序渐进地帮忙您完整地掌握整套BL-420生物机能实验系统的使用方法，特别是教会您熟练地使用为BL-420生物机能实验系统配套的软件——BL-420E+生物信号显示与处理软件来完成各种生物机能实验.欢迎使用BL-420生物机能实验系统BL-420生物机能实验系统软、硬件装置BL-420E+软件总体先容BL-420E+软件菜单先容BL-420E+软件工具条先容BL-420E+软件其它部分先容系统维护附录版权：BL-420生物机能实验系统，包含：BL-420E+生物信号显示与处理软件， BL-420硬件、BL-420外置式机箱等，全部版权属于成都泰盟科技有限公司所有.平安性：BL-420生物机能实验系统通过USB接口与计算机毗连，BL-420系统还未获得允许在人体上使用的许可证明，从平安角度出发，本公司只包管该产品用于动物实验,用户使用时必须包管计算机靠得住接地，若因计算机接地不良而造成的一切损失，本公司概不负责.目录§1 欢迎使用BL-420生物机能实验系统1 §1.1BL-420系统概述1§1.2BL-420系统原理2§1.3BL-420系统特点3§2 BL-420生物机能实验系统软、硬件装置5 §2.1硬件装置5§2.2软件装置6§2.2.1 系统需求6§2.2.2 软件装置7§2.2.3 USB接口驱动程序装置8§3 BL-420E+软件总体先容12§3.1软件概述12§3.2启动及退出软件12§3.3主界面13§3.4生物信号波形显示窗口15与显示通道相关的快捷功能菜单16区域选择17快捷功能菜单饬令简介18§3.5数据提取（数据共享）24数据导出24数据剪辑26图形剪辑27图形剪辑窗口先容28数据剪辑和图形剪辑的区别31§3.5.6 区间丈量数据成果的导出31§4 BL-420E+软件菜单先容33§4.1文件菜单33§4.2设置菜单41§4.3输入信号菜单58§4.4实验项目菜单58§4.5数据处理菜单60§4.6工具菜单错误!未定义书签。
1、介绍生理信号采集与处理的基本知识1）、机能学实验中常用的生理信号及其采集与处理的基本知识在机能学实验中，经常需要进行采集、记录、分析的生理信号主要有四种类型：第一种类型是反映电活动变化的生物电信号，如神经骨肉的电活动变化、细胞内外的电活动变化以及脑电、心电的变化等。
这些生物电信号需要通过相应的电极引导、采集、输入记录仪器系统，进行放大后才可以显示、记录出来。
第二种类型是反映压力变化的信号，如血压的变化、心脏收缩期和舒张期的压力变化、胆囊收缩的压力变化等。
这些压力变化信号首先需要通过一个压力信号转换装置（压力换能器），将压力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
、第三种类型是反映张力变化的信号，如离体肠管收缩、舒张的张力变化，心室肌或者心房肌收缩、舒张的张力变化，腓肠肌收缩的张力变化，呼吸肌的运动等。
这些张力变化信号也是需要先通过一个张力信号转换装置（张力换能器），将张力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
第四种类型是反映心输出量变化和血流量变化的信号。
也是需要先将流速、流量的信号转换为电信号，输入到流量计中进行放大、计算，最后显示、记录出来。
对这些生理信号进行采集与处理最常用到的仪器有三大类型：主要用于神经及细胞电生理实验的电生理记录仪器：有微电极放大器、刺激器、示波器等；多导生理记录仪系统；多通道生信号采集与处理系统。
2）、BL-420多通道生理信号采集与处理系统的介绍BL-420生物机能实验系统为成都泰盟电子有限公司生产的生物信号显示与处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验等。
可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理。
系统硬件的四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验的各种连接。
系统功能介绍BL-420窗口的内容及其功能BL-420窗口主要分为六个区域：菜单命令区、工具条区、信号显示区、信息切换区、标尺基线及标尺单位调节区以及刺激器启动区。
*五、BL-420生物机能实验系统的使用方法(一)开机首先将换能器、信号引入线连接于计算机BL一420系统面板上的各相应接口后，按下计算机电源开关，打开计算机。
待进入“Win98”或“Win2000”界面后，用鼠标双击“BL NewCentury机能实验系统”图标，显示器显示“BLNewCentury”生物信号采集处理系统主界面。
(二)调零和定标操作当您安装好BL一420生物机能实验系统之后，在您正式开始实验之前，您需要进行调零和定标操作。
那么什么是调零、定标操作呢，它对生物机能实验又有什么影响呢，是否必须进行调零与定标操作?调零是为了消除生物信号放大器正常范围内的直流零点飘移。
放大器直流零点偏移的具体表现为，当您启动生物机能实验系统观察直流信号时．在放大器的输入端不接任何引导电极或传感器的情况下，观察到的直线波形会与标定零点有一定的直流偏移。
这样，每当您使用生物机能实验系统进行直流信号比如血压或张力信号观察时，观察到的信号值与真实信号值之间存在着一个固定的直流偏移，即信号整体升高或下降一定值。
这与传感器不调零时引起信号整体直流漂移情况相似。
定标是为了确定引入传感器的生物非电信号和该信号通过传感器后转换得到的电压信号之间的一个比值，通过该比值，我们就可以计算传感器引入的生物非电信号的真实大小。
比如，为了测定血压．我们用标准水银做为压力标准对血压传感器进行定标，假设我们从标准水银血压计读出的值为100mmHg，通过血压传感器的转换从生物机能实验系统读出的值为10mv，那么这个比值就是100mmHg／l0mV=10mmHg／mV。
有了这个比值．以后我们就可以方便的根据从传感器得到的电压值计算实际血压值了．假如生物机能实验系统内部得到一个电压值为15mV，15mV·l0mmHg／mV= 150mmHg．这样我们就在生物机能实验系统中显示150mmHg。
(三)如何引导电信号以及张力、压力等生物非电信号1、生物机能信号输入方式(1)实验项目菜单输入如果要作的实验在“实验项目”栏内有的，则鼠标单击菜单条的“实验项目”菜单项，弹出下拉式菜单，移动鼠标，选定实验系统及内容单击鼠标左键，系统自动进入已设置基本参数的该实验监视状态。
B L-420生物机能实验系统_仪器介绍1、介绍生理信号采集与处理的基本知识1）、机能学实验中常用的生理信号及其采集与处理的基本知识在机能学实验中，经常需要进行采集、记录、分析的生理信号主要有四种类型：第一种类型是反映电活动变化的生物电信号，如神经骨肉的电活动变化、细胞内外的电活动变化以及脑电、心电的变化等。
这些生物电信号需要通过相应的电极引导、采集、输入记录仪器系统，进行放大后才可以显示、记录出来。
第二种类型是反映压力变化的信号，如血压的变化、心脏收缩期和舒张期的压力变化、胆囊收缩的压力变化等。
这些压力变化信号首先需要通过一个压力信号转换装置（压力换能器），将压力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
、第三种类型是反映张力变化的信号，如离体肠管收缩、舒张的张力变化，心室肌或者心房肌收缩、舒张的张力变化，腓肠肌收缩的张力变化，呼吸肌的运动等。
这些张力变化信号也是需要先通过一个张力信号转换装置（张力换能器），将张力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
第四种类型是反映心输出量变化和血流量变化的信号。
也是需要先将流速、流量的信号转换为电信号，输入到流量计中进行放大、计算，最后显示、记录出来。
对这些生理信号进行采集与处理最常用到的仪器有三大类型：主要用于神经及细胞电生理实验的电生理记录仪器：有微电极放大器、刺激器、示波器等；多导生理记录仪系统；多通道生信号采集与处理系统。
2）、BL-420多通道生理信号采集与处理系统的介绍BL-420生物机能实验系统为成都泰盟电子有限公司生产的生物信号显示与处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验等。
可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理。
系统硬件的四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验的各种连接。
系统功能介绍BL-420窗口的内容及其功能BL-420窗口主要分为六个区域：菜单命令区、工具条区、信号显示区、信息切换区、标尺基线及标尺单位调节区以及刺激器启动区。
泰盟BL-420F生物信号采集与分析系统简介一、BL-420F生物信号采集与分析系统概况BL-420F生物信号采集与分析系统是成都泰盟软件有限公司推出的下一代概念型生物机能实验系统，其性能指标和使用方便性远远超过目前市场上销售的国内外任何同类产品，比如，其可编辑波形的刺激器，目前国内还没有任何一家产品能够实现，其4通道扫描速度独立可调，系统自身集成的多种专用数据分析功能，目前国外还没有任何一家产品能够实现。
BL-420F实物图（一）、系统硬件指标1、采用USB2.0全速传输方式；2、系统可内置（放入计算机机箱内）、可外置；3、单通道最高采样率达1000KHz，最低采样率0.01Hz；4、使用16位精度的A/D采样芯片5、放大器具有宽输入动态范围：±0.5V~±20μV，相当于2—50000倍的放大倍数6、采用5阶贝塞尔滤波器，滤波范围：1Hz~30KHz7、波形可编辑的光电隔离刺激器，刺激器的输出波形幅度高达100V,您可以输出三角波、方波、正负方波、正弦波或您自己编辑的任意波形8、内置12导联标准心电选择电路，1通道可任意选择12导联标准心电波形9、无需手动按钮就可直接进行多设备同步级联，扩展为8~16个采样通道的新设备（二）、系统软件指标1、可任意拖动灵活改变窗口宽度的双视观察系统，在不停止实时实验观察的同时查看以前记录的数据，而且可实现不同状态下实验波形前后变化的对比；2、为了适应于实验教学工作，我们预设计了十大类共计55个实验模块，为国内外同类产品中预制实验模块最多的产品；3、为了适应于科研工作，我们设计了众多的实验数据分析功能：能够对原始波形或记录的波形进行实时地微分、积分、频率直方图以及频谱分析等数据处理工作；4、具有多种通用数据测量方式：包括单点测量、两点测量、区间测量、实时测量等，可测量出波形的最大、最小、平均值，斜率、时间、频率、均方差等参数；5、众多的专用数据测量功能：血流动力学实验参数的分析、心肌细胞动作电位参数的测量、苯海拉明的拮抗参数（PA2、PD2）的测定等测量功能，还可以按照Bliss法计算LD50、ED50值、计算t检验和半衰期值等；6、4通道扫描速度独立可调，零扫描速度采样，通用程控刺激等功能更具有独特魅力；7、实时采样过程中，可以根据需要随时改变采样率8、用户可以根据需要设定1——16个显示通道（5-16通道可用于分析）二、BL-420F性能指标1、系统可内置（只占用光驱位置，方便教学）、可外置（便于科研）2、记录通道数：4个记录通道3、采用16位A/D转换芯片，单通道硬件最高采样率1000KHz，硬件最低采样率0.01Hz4、低噪声：等效输入噪声电压峰峰值<2.0μV，信噪比>80dB5、交、直流具有相同的增益：量程±0.5V~±20μV6、采用5阶贝塞尔低通滤波：从1Hz~30KHz7、时间常数包括：DC，3s~0.001s8、刺激器光电隔离，刺激器输出波形可根据用户需要任意编辑，具有恒流、恒压输出两种方式，内置刺激器幅度：100V（40mA），步长：1mV（1 A），波宽：2000ms，步长：0.05ms9、系统内置专用硬件全导联心电选择电路，1通道可自由选择12导全导联心电10、具有监听和记滴功能11、可自动进行2~4台设备的级联，以构成新的8~16采样通道的新设备，在不增加任何费用的情况下提高产品的性价比12、预先设置生理、药理、病理生理实验项目，实验项目数至少55个13、实时采样过程中，可以根据需要随时改变采样率14、单台设备可根据用户需要设定1~16个显示通道（5-16通道可用于分析）15、具有上下文相关的及时帮助系统16、可以配套微循环仪使用，同时观察微循环和血压变化，进行急性失血性休克实验的研究17、具有三维频谱分析功能，可开展胃肠电的研究工作18、包括以下专用实验数据测量功能：血流动力学实验参数的测量，心肌细胞动作电位参数测量，细胞放电数测量，PA2的计算，使用Bliss法完成的LD50计算，t检验计算等三、BL-420F技术特点(打钩的为泰盟BL-420F生物信号采集与分析系统独有)四、BL-420F实验模块五、BL-420F专用数据分析项目六、BL-420F配置表成都泰盟软件有限公司2012年9月。
1、介绍生理信号采集与处理的基本知识
1）、机能学实验中常用的生理信号及其采集与处理的基本知识
在机能学实验中，经常需要进行采集、记录、分析的生理信号主要有四种类型：
第一种类型是反映电活动变化的生物电信号，如神经骨肉的电活动变化、细胞内外的电活动变化以及脑电、心电的变化等。
这些生物电信号需要通过相应的电极引导、采集、输入记录仪器系统，进行放大后才可以显示、记录出来。
第二种类型是反映压力变化的信号，如血压的变化、心脏收缩期和舒张期的压力变化、胆囊收缩的压力变化等。
这些压力变化信号首先需要通过一个压力信号转换装置（压力换能器），将压力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
、第三种类型是反映张力变化的信号，如离体肠管收缩、舒张的张力变化，心室肌或者心房肌收缩、舒张的张力变化，腓肠肌收缩的张力变化，呼吸肌的运动等。
这些张力变化信号也是需要先通过一个张力信号转换装置（张力换能器），将张力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
第四种类型是反映心输出量变化和血流量变化的信号。
也是需要先将流速、流量的信号转换为电信号，输入到流量计中进行放大、计算，最后显示、记录出来。
对这些生理信号进行采集与处理最常用到的仪器有三大类型：
主要用于神经及细胞电生理实验的电生理记录仪器：有微电极放大器、刺激器、示波器等；
多导生理记录仪系统；
多通道生信号采集与处理系统。
2）、BL-420多通道生理信号采集与处理系统的介绍
BL-420生物机能实验系统为成都泰盟电子有限公司生产的生物信号显示与处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验等。
可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理。
系统硬件的四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验的各种连接。
系统功能介绍
BL-420窗口的内容及其功能
BL-420窗口主要分为六个区域：菜单命令区、工具条区、信号显示区、信息切换区、标尺基线及标尺单位调节区以及刺激器启动区。
1）菜单命令区：位于屏幕最上端，提供了9组菜单式命令选择，每一组又包含若干个菜单式命令，其中设置命令中的定标、输入信号命令中的自选信号、实验项目命令中的模块选择、数据处理命令中的两点测量、文件命令中的打开上次实验配置等在实验中经常用到。
2）工具条命令区：位于菜单命令选择区之下，提供了多个快捷命令，其功能主要是对当前的屏幕信号进行各种快捷处理。
它们是（23个）：
（1）系统复位即为默认设置；（2）零速采样；（3）打开文件；（4）保存文件；（5）打印文件；（6）打印预览；（7）打开上次实验配置；（8）记录开关；（9）开始显示；（10）暂停；（11）停止；（12）背景切换；（13）标尺格线切换；（14）通用命令添加；（15）两点测
量；（16）区间测量；（17）参数设置；（18）X-Y窗口；（19）进入图形剪辑窗口；（20）图形剪辑；（21）数据剪辑；（22）、（23）省略。
3）信号显示区：为屏幕中最大区域，用于显示四个通道的信号。
4）信息切换区：可以进行四种切换：
（1）控制参数调节区：增益、滤波、时间常数、扫描速度、50Hz滤波；（2）显示参数调节区：各个通道显示参数的调节；（3）通用信息显示区：显示各个通道测量的当前值、时间值、最大、最小值、均值等数据；（4）专用信息显示区：显示实验模块专用的测量数据。
5）标尺基线及标尺单位调节区，有三个功能：
（1）移动鼠标到标尺，按下左键上下移动，即可调节标尺基线；（2）移动鼠标到标尺单位，按下右键，出现标尺单位选择菜单提供选择；（3）波形高度自动调节按钮：不会发生截波。
6）刺激器启动区，有两个功能：
（1）打开刺激器设置对话框，设置刺激器参数，分为自己设置与程控两种；（2）启动或者停止刺激器按钮。
BL-420系统的使用
1）、将所需要的换能器连接到相应的接口上，开机，双击图标进入通道窗口。
2）、放大器调零：在设置命令中点击定标，出现其子菜单；点击调零，出现放大器调零对话框，点击增、减挡，进行各个通道的调零，确定。
3）、换能器定标：在定标子菜单中，点击定标，出现定标对话框，按照提示进行张力或者压力信号的定标。
为两步：一是零定标，如果不到零位，调节换能器的微调；二是标准压力（100mmHg）或者张力（
5g）定标，二者完成后点击确定。
4）、选定输入信号：有两种方法：a.用菜单命令选择区中输入信号命令选定实验者自己确定的信号输入方式（自由组合），比如一通道选动物心电，二通道选血压，三通道心室内压；b.用菜单命令选择区中实验项目命令选定已确定好的实验模块，比如循环实验中的血流动力学模块等。
一旦选定后，可能有相应的参数设定对话框出现，根据实验要求设定所需参数，即可进行信号的采集、记录。
5）、打印图形：可以通过文件命令区中打印命令选择所需要的通道图形实时打印，也可以实验后进行数据回放（反演）、图形剪辑后到图形剪辑窗口进行编辑打印。
6）、图形剪辑：按下暂停按钮，实时信号或者反演信号显示在通道上，点击图形剪辑按钮，然后移动鼠标到需要剪辑的部位，系统自动进入剪辑窗口并粘贴图形，调整好图形位置，返回信号显示通道上进行再剪切等，最后将多次剪辑整理好的实验图形打印出来；或拉黑所需要的图形，复制，打开一
个Word的文本粘贴，之后调整大小位置并加上文字说明打印出来。
7）、数据化处理：菜单命令选择区中的数据处理命令提供了14个常用的数据处理选择，比如微分、积分、频率直方图等，选定所需要的一个内容时，又有相应的参数设置对话框出现，可根据具体的要求设定。
8）、区间测量。
在数据处理命令中选定区间测量，此时波形显示暂停，移动鼠标到需要进行测量波形段的起点位，单击鼠标左键确定，出现一垂直线为起点线：移动鼠标，另一垂直线出现，再用鼠标移动直线到所需位置并固定之（为测量区的另一端）；这时，会在区间出现一水平白线，用鼠标移动白线到所需位置并固定之，区间所测量的参数均计算并显示在信息区内，按下鼠标右键，结束测量，继续数据采集与波形显示。
9）、两点测量：在数据处理命令中选定两点测量，即可对任一通道某段波形的时间值或者幅度进行测量，并显示在信息区中。
a.用鼠标左键单击一波形峰值，其峰值大小即可显示在信息区中，即单击测量；
b.用鼠标左键点击波形确定第一点的位置，移动鼠标，会有一红色直线出现，一头固定在第一
点上，另一头随鼠标移动，用以确定第二点，一旦确定后，单击鼠标左键，该红色直线固定，所测量的参数均计算并显示在信息区内。
按下鼠标右键，结束测量。
10）、心电信号的输入：动物标准II导联心电图连接：白色电极连接右前肢；红色电极连接左后肢；黑色电极连接右后肢。
