机械制图与滑动轴承

(3)分析尺寸标注
通过尺寸标注分清重要尺寸和一般尺寸 。了解零件各部分的大小和相互位置关 系，明确各尺寸的的基准，车削的零件 绝大部分是回转体零件，简单轴、套类 零件，因基本形状是同一轴线回转体， 所以常以轴线作为径向尺寸基准，以重 要的端面作为长度尺寸基准。
(4)了解技术要求
对表面粗要求， 识读时应理解其含义。
优点是结构简单，成本低廉。缺点是轴套磨损 后，轴颈与轴套之间的间隙无法调整，必须重 新更换轴套。装拆时必须轴向移动轴承或轴， 给安装带来不便。这种轴承常用于低速、轻载 、间歇工作且不需要经常装拆的场合。

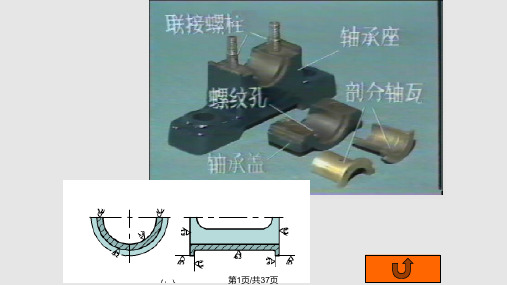

（2）剖分式滑动轴承，它由轴承座1、轴承盖 2、上轴瓦4、下轴瓦5和双头螺柱3等组成。
轴承座是剖分式滑动轴承的基础部分，用螺栓 联接在机架上，轴承盖与轴承座之间用双头螺 柱联接，压紧轴瓦。轴承盖与轴承座的配合表 面上设置阶梯形的定位止口，便于安装时对中 和防止工作时错动。当轴瓦磨损后，可以利用 减薄上、下轴瓦之间的调整垫片厚度的方法来 调整轴颈与轴瓦之间的间隙。由于剖分式滑动 轴承便于装拆和调整间隙，故应用广泛。
（3）调心式滑动轴承又称为自位滑动 轴承，其结构如图。这种轴承的轴瓦 支承面和轴承座的接触部分做成球面 ，使轴瓦可以在一定角度范围内摆动 。能自动适应轴或机架工作时的变形 及安装误差所造成的轴颈与轴瓦不同 心现象，避免出现如图所示轴与轴承 两端的局部接触和局部磨损。
2、止推滑动轴承
止推滑动轴承由轴承座1、衬套2、径 向轴瓦3、止推轴瓦4和销钉5等组成 。轴的端面与止推轴瓦是轴承的主要 工作部分，轴瓦的底部为球面与轴承 座相接触，可以自动调整位置，以保 证轴承摩擦表面的良好接触。径向轴 瓦只是用来固定轴颈的位置并承受意 外的径向载荷。销钉是用来防止止推 轴瓦随轴转动。工作时润滑油由下部 注入，从上部油管导出。
主视图是一组图形的核心。主视图 必须能反映零件较突出的形状特征。 主视图应符合加工或工作位置。如图 ，它在机器中的装配位置为水平位置 ，所以零件图也是水平画出。
在主视图确定之后，还需要绘制多少 其他视图，应根据零件的复杂程度而 定，在能够完整、清晰、正确地表达 零件的外形和内部结构的前提下，尽 量少用视图，故一般的轴、套类简单 零件，只要一个主视图就够了。
对于不完全的回转体零件，只用一 个视图表达不清的，必须增加其他视 图和剖视图。
(2)完整的尺寸
即能满足零件制造和测量时所需要的完整、正确的尺 寸。
零件的尺寸标注，必须做到完整、清晰、正确。标注 时选择好尺寸基准(起点)，掌握零件图中标注尺寸的 注意事项。
(3)必要的技术要求
利用代号、符号标注或用文字说明，表达出制造、测 量和装配中应达到的技术上的要求。如尺寸公差、形 状和位置公差、表面粗糙度、热处理或表面处理要求 等。
止推滑动轴承轴颈的常见形式如图所示。当载 荷较小时，可采用空心端面止推轴颈和环形止 推轴颈。当载荷较大时，
(3)读懂零件间的装配关系及连接方式 ，了解装、拆顺序。
2．识读装配图的方法步骤
(1)概括了解
通过对标题栏的识读，了解装配体的 名称、用途。通过对明细表的识读可 知零件的种类、名称和数量，略知其 组成情况和复杂程度。从视图的配置 、标注尺寸和技术要求，可知部件的 结构特点和装配体的大小。
(2)了解装配关系和工作原理
(4)完整的标题栏
标题栏中应包括零件的名称、材料、图号、比例及图 样负责人签名等内容。
2．识读零件图的方法步骤
(1) 看标题栏
通过识读标题栏，了解零件的名称、 材料和比例等内容。
(2)分析图形
通过视图、剖视图、剖面图等想象零 件的结构形状。根据视图的排列和有 关标注，从中找出主视图．并按投影 关系看清其他视图及采用的表达方法 。
滑动轴承
滑动轴承根据所承受载荷的方向不同 ，可分为承受径向载荷的径向滑动轴 承、承受轴向载荷的止推滑动轴承以 及同时承受径向载荷和轴向载荷的径 向止推滑动轴承三种。
一、滑动轴承的结构类型
1、径向滑动轴承
按结构形式不同，径向滑动轴承主要 有整体式、剖分式和调心（自位）式 三种。
（1）整体式滑动轴承，它由轴承座1和轴套2 组成.
（2）装配图识读
（一）识读装配图的方法和步骤 通过对装配图的识读，可以了解机
器或部件的结构、零件之间的连接关 系和工作时的运动情况。识读装配图 的方法和步骤是： 1．看标题栏和明细表 从标题栏和明细表中了解部件的名 称和组成部分。
2．分析视图和零件
通过分析，掌握该部件的形体结构 ，彻底了解装配体的组成情况，弄懂 各零件的相互位置、传动关系及部件 的工作原理，想象出各主要零件的结 构形状。
机械制图与滑动轴承
机械制图
一、零件图识读 识读零件图的相关知识 1．零件图的表达方法 机器是由许多零件装配而成的，制
造机器首先要制造零件。一张完整的 零件图(如图1—3所示)包括的内容有 ：一组图形、完整的尺寸、必要的技 术要求、完整的标题栏。
(1)一组图形
用必要的视图、剖视图、剖面图及 其他视图，并用规定的画法完整、清 晰、正确地表达零件的外形和内部结 构。
分析部件中各零件的装配关系、连接 方式，读懂部件工作原理是识读装配 图的重要环节。
(3)分析零件作用、读懂零件结构形 状
利用装配图特有的表达方法和投影关 系，将零件从部件中分离出来，从而 读懂零件的基本结构形状及其作用。
(4)分析尺寸、了解技术要求
装配图中标注的尺寸有规格尺寸、装 配尺寸、安装尺寸和总体尺寸等。其 中装配尺寸与技术要求有密切的关系 ，必须认真分析，按技术要求进行装 配。
3．归纳总结
在对视图和零件分析的基础上，进 一步完善构思，归纳总结，获得对部 件认识的完整概念。即能结合装配图 说明其传动路线，拆、装顺序，以及 安装、调整及使用中的注意事项。
（二）、读装配图的要求及方法步骤
1．识读装配图的要求 (1)了解装配图的名称、用途、性能、
结构和工作原理。
(2)了解主要零件的结构形状以及在装 配体中的作用。
