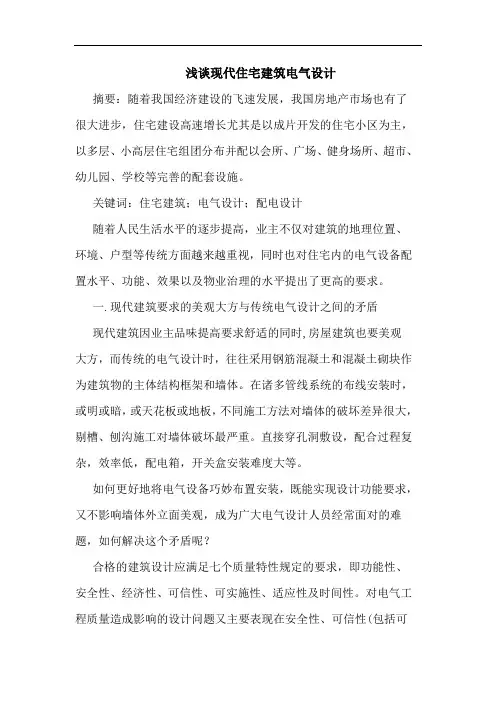

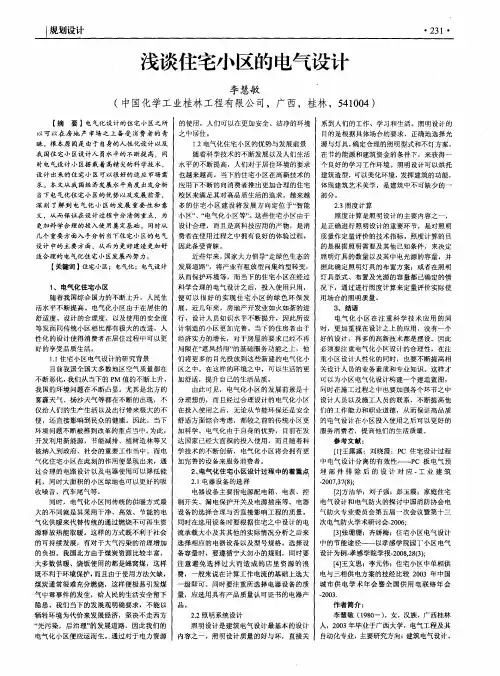

浅谈住宅小区的电气设计【摘要】电气化设计的住宅小区之所以可以在房地产市场之上备受消费者的青睐，根本原因是由于自身的人性化设计以及我国住宅小区设计人员水平的不断提高，同时电气设计小区搭载着高精尖的科学技术，设计出来的住宅小区可以很好的适应市场需求。
本文从我国经济发展水平角度出发分析当下电气化住宅小区的优势以及发展前景，深刻了解到电气化小区的发展重要性和意义，从而保证在设计过程中分清侧重点，为更加科学合理的投入使用奠定基础。
同时从几个重要方面入手分析当下住宅小区的电气设计中的主要方面，从而为更好建造更加舒适合理的电气化住宅小区发展而努力。
【关键词】住宅小区；电气化；电气设计1、电气化住宅小区随着我国综合国力的不断上升，人民生活水平不断提高。
电气化小区由于在居住的舒适度、设计的合理度、以及使用的安全度等发面同传统小区相比都有极大的改进，人性化的设计使得消费者在居住过程中可以更好的享受品质生活。
1.1住宅小区电气设计的研究背景目前我国全国大多数地区空气质量都在不断恶化，我们从当下的pm值的不断上升，我国的环境问题在不断凸显。
尤其是北方的雾霾天气、扬沙天气等都在不断的出现，不仅给人们的生产生活以及出行带来极大的不便，还直接影响到民众的健康。
因此，当下环境问题不断被推到改革的重点当中。
为此，开发利用新能源，节能减排、植树造林等又被纳入到政府、社会的重要工作当中。
而电气化住宅小区在此刻的作用便显现出来，通过合理的电路设计以及电器使用可以降低能耗，同时大面积的小区绿地也可以更好的吸收噪音、汽车尾气等。
同时，电气化小区同传统的供暖方式最大的不同就是其采用干净、高效、节能的电气化供暖来代替传统的通过燃烧不可再生资源释放热能取暖。
这样的方式既不利于社会的可持续发展，有对于大气污染的治理增加的负担。
我国北方由于煤炭资源比较丰富，大多数供暖、烧饭使用的都是蜂窝煤，这样既不利于环境保护，而且由于使用方法欠缺，煤炭通常很难充分燃烧，这样便极易引发煤气中毒事件的发生，给人民的生活安全留下隐患。
引言概述:住宅楼电气设计是指在住宅楼建筑中对电力供应与配电系统进行设计和布置的工作。
一个合理、高效、可靠的电气设计方案不仅能够满足住宅楼居民对电力的基本需求，还能够提供安全、舒适、节能的居住环境。
本文将从电力供应、配电系统、线路布置、照明设计以及安全保护等五个大点进行详细阐述。
正文内容:一、电力供应1.选择合适的供电方式：住宅楼电气设计需要根据所在地区的供电条件选择合适的供电方式。
常见的供电方式有接入公共供电网、自备电源和新能源供电等。
应根据住宅楼的规模、用电量和环境条件等因素进行综合考虑，选择最适合的供电方式。
2.合理确定电力容量：在住宅楼电气设计中，需要根据住宅楼的户数、用电设备和负荷特点等因素，合理确定电力容量。
应考虑到住宅楼居民的用电需求，并留出一定的备用容量，以应对突发的用电峰值。
二、配电系统1.三相四线制：住宅楼电气设计中常采用三相四线制的配电系统。
这种配电系统能够提供较为稳定的电压和电流，能够满足住宅楼居民各类用电设备的需求。
2.合理划分回路：在配电系统设计中，需要将住宅楼不同功能区域的用电设备划分到不同的回路中。
可以根据用电设备的功率大小、安全性要求和用电特点等因素进行合理划分，以确保用电设备之间不会相互干扰。
三、线路布置1.线路长度：住宅楼电气设计中，应合理安排线路的布置，尽量缩短线路长度，减少线路的电阻损耗和电压降。
可以通过合理选择线路的布设路径和使用导线的截面积等方法来实现。
2.线缆保护：在住宅楼电气设计中，需要对线缆进行良好的保护，以防止线缆受到外界因素的损伤。
可以使用隧道、电缆槽等设施对线缆进行保护，同时还应避免线缆与其他设备或杂物接触，以防止损坏和安全事故的发生。
四、照明设计1.自然光利用：住宅楼电气设计中，应充分利用自然光来提供照明，减少人工照明的需求。
可以通过合理设计窗户和采光井，增加室内采光面积，提高室内光线的亮度。
2.节能照明设备：在住宅楼电气设计中，应选择节能型照明设备，如LED灯等。
科技资讯科技资讯S I N &T NOLO GY I NFORM TI ON 2008N O.17SC I ENC E &TEC HNO LO GY I N FO RM A TI ON 动力与电气工程1现代住宅小区的电气设计根据现代化建设的要求,建议居民住宅小区要首选小型化箱式配变,因为独立配电室投资高,配电房与居民小区住房不相协调,影响整体美观和建设标准的一致性,况且其建设位置因与住房争地盘,也较难设计在负荷中心,造成供电半径向一侧伸展,供电结构不合理,电压质量差,线损增大;杆上变压器一般在路旁,10kV线路采用架空引入,低压采用架空沿墙敷设或地下电缆配电,也影响了小区的环境形象,还容易出现电力事故,很不安全,供电质量难以保证,低压线损高,杆上变压器不能满足负荷增长的需要。
小型化箱式配变可利用现代化的住宅小区两房之间设有的绿化带上进行设置,既不影响住宅小区的美观,又能很方便地设计在负荷中心。
如S 12-Z 13-400/10的体积为2100mm(长)×1300mm(宽)×1720mm(高),它的体积小、占地少、安装快,外部颜色可采用草绿色等,与绿化带颜色相协调,比较美观。
而且,该箱变为全封闭,全绝缘结构,在公众场所无须安全距离,能较好地保证人身安全,噪声相对也较小。
它更大的特点是小巧灵便,便于搬迁,待用电量增高到一定程度,需要调换或搬迁时,能便于快速施工,不影响用户用电。
为了使住宅小区跟上时代的步伐,通过综合配置住宅区内各功能子系统,以综合布线为基础,用计算机网络使区内各种设备管理自动化。
目前,多数小区内设置通信和管理系统,通信和管理系统包括电话(带传真)、电视、计算机网络、三表出户微机管理系统,为了满足通信发展的需要,每户电话线路不少于两对。
一对接电话,一对接传真或电脑,每对线路可带主付机插座各一只,主要厅室均有通信插座,计算机通信可利用市话网络chinanet 或int ernet 联通,如今后有条件的话,可建立小区局域网与公共网联通。

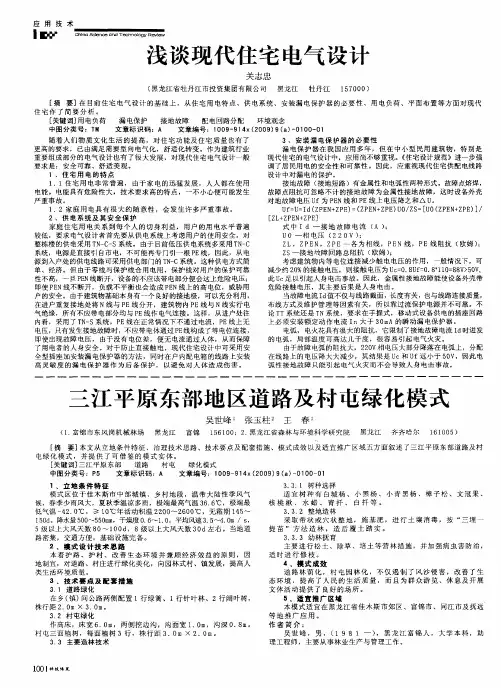

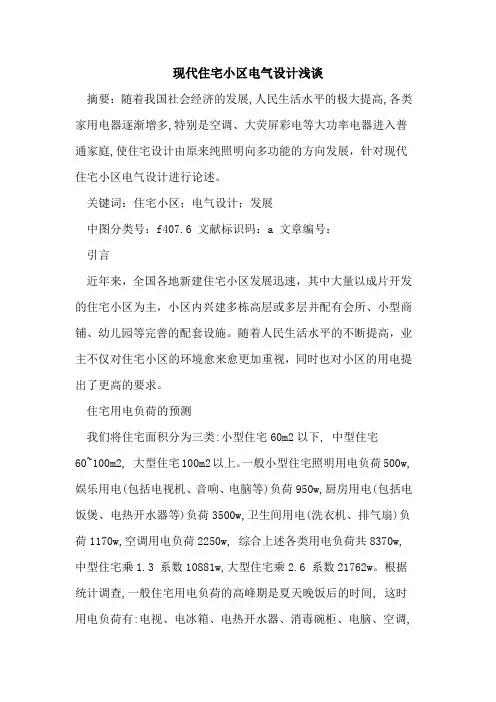

现代住宅小区电气设计浅谈摘要：随着我国社会经济的发展,人民生活水平的极大提高,各类家用电器逐渐增多,特别是空调、大荧屏彩电等大功率电器进入普通家庭,使住宅设计由原来纯照明向多功能的方向发展，针对现代住宅小区电气设计进行论述。
关键词：住宅小区；电气设计；发展中图分类号：f407.6 文献标识码：a 文章编号：引言近年来，全国各地新建住宅小区发展迅速，其中大量以成片开发的住宅小区为主，小区内兴建多栋高层或多层并配有会所、小型商铺、幼儿园等完善的配套设施。
随着人民生活水平的不断提高，业主不仅对住宅小区的环境愈来愈更加重视，同时也对小区的用电提出了更高的要求。
住宅用电负荷的预测我们将住宅面积分为三类:小型住宅60m2以下, 中型住宅60~100m2, 大型住宅100m2以上。
一般小型住宅照明用电负荷500w,娱乐用电(包括电视机、音响、电脑等)负荷950w,厨房用电(包括电饭煲、电热开水器等)负荷3500w,卫生间用电(洗衣机、排气扇)负荷1170w,空调用电负荷2250w, 综合上述各类用电负荷共8370w,中型住宅乘1.3 系数10881w,大型住宅乘2.6 系数21762w。
根据统计调查,一般住宅用电负荷的高峰期是夏天晚饭后的时间, 这时用电负荷有:电视、电冰箱、电热开水器、消毒碗柜、电脑、空调,共有住宅用电负荷的40%,查设计手册得需要系数0.4~0.6,所以根据实际情况,我们设计时取0.4系数便可以,则小型住宅负荷计算取3.5kw, 中型住宅负荷计算取4.5kw,大型住宅负荷计算取8.5kw即可。
住宅小区用电容量的计算住宅小区用电负荷的计算一般要考虑以下几个内容：住宅用电、住宅公共用电（楼梯间照明，住宅楼电梯，生活水泵，地下车库用电以及物业管理，消防用电、环境照明等）、商业用电。
1.住宅用电由于我国幅原辽阔，地理位置及气候条件差异很大，每一地区每户用电量的计算各有不同。
但大多数计算方法，都是根据每户的建筑面积，采用统一规定的用电量。
住宅电气设计浅谈
摘要：随着我国社会经济的进展，人民生活水平的极大提高，各类家用电器逐渐增多，特殊是空调、大荧屏彩电等大功率电器进入一般家庭，使住宅设计由原来纯照明向多功能的方向进展
要害词：用电负荷配电系统导线及设备选择消防系统防雷接地智能化随着我国社会经济的进展，人民生活水平的极大提高，各类家用电器逐渐增多，特殊是空调、大荧屏彩电等大功率电器进入一般家庭，使住宅设计由原来纯照明向多功能的方向进展。
1、住宅用电负荷的猜测我们将住宅面积分为三类：小型住宅60m2以下，中型住宅60～100m2，大型住宅100m2以上。
一般小型住宅照明用电负荷500W，娱乐用电(包罗电视机、音响、电脑等)负荷950W，厨房用电(包罗电饭煲、电热开水器等)负荷3500W，卫生间用电(洗衣机、排气扇)负荷1170W，空调用电负荷2250W，综合上述各类用电负荷共8370W，中型住宅乘1.3系数10881W，大型住宅乘2.6系数21762W。
按照统计调查，一般住宅用电负荷的高峰期是夏天晚饭后的时间，这时用电负荷有：电视、电冰箱、电热开水器、消毒碗柜、电脑、空调，共有住宅用电负荷的40%，查设计手册得需要系数0.4～0.6，所以按照实际情况，我们设计时取0.4系数便可以，则小型住宅负荷计算取3.5kW，中型住宅负荷计算取4.5kW，大型住宅负荷计算取8.5kW即可。
2、住宅的电源与配电系统小康住宅供电由小区变配电所引入，应采纳三相四线(TN-C系统)，经重复接地后进入单元总电表开关箱，改成三相五线制(TN-S系统)后再放射到各用户，配电箱中应有短路、过载、漏电庇护，断路器应选用能同时切断相线--中性线的断路器。
住宅用电负荷计量应采纳一户一表制，建议将单元总开关及分户电能表集中设置以便治理。
户内配电系统：随着家用电器的增多，为幸免电气线路过载和降低谐波电压的影响，户内配电系统应采纳多回路形式，至少应设照明回路、一般插座回路和空调回路，如实际需要也可将厨房和淋浴室设为单独回路。
此外考虑到家庭办公和信息化的进展，还应增加一条专用回路。
3、导线及电器设备的选择室内外导线及电器设备的选择合理与否，直接关系到住宅用电的安全及经济效益，因而必需在工程设计中合理选用导线和有关电器设备。
(1)导线的选择：导线的选择主要是确定导线的型号和规格，其原则是既能保证配电的质量与安全又能节省材料，做到既经济又合理。
其中导线型号应按使用工作电压及敷设环境来选择；导线的规格(导线截面)可按下列要求进行选择：①有足够的机械强度。
为防止出现断线事故，导线必需有足够的机械强度，一般照明回路计算电流较小时(＜10A)，其导线都应按机械强度选择。
②能确保导线安全运行。
选择导线时应保证其安全电流大于长期最大负载电流，同时应注重以下几点：a．在选择进户线及干线截面时应留有适当余量；b．单相制中的中性线应与相线截面相同；c．三相四线制中的中性线载流量不应小于线路中的最大不平衡负荷电流。
用于接中性线庇护的中性线，其电导不应小于该线路相线电导的50%，气体放电灯的照明线路因受三次谐波电流的影响，其中性线截面应按最大一相电流选用。
③能确保电压质量。
对于住宅建筑来说，电源引入端至负荷末端的线路电压损失不应大于2.5%，如线路电压损失值大于规定电压损失认可值，应加大导线截面以保证线路的电压质量。
总之，在选择导线时要考虑实际使用及未来进展需要，适当留有余量，减少电压损失，保证导线使用的安全可靠和经济有效。
(2)电器设备的选择：电器设备主要指电源配电箱、电表、操纵开关、漏电庇护开关及电源插座等。
电器设备的选择合理与否直接影响工程的质量。
选用时应按照住宅的负荷情况、安装要求、使用环境、设备的工作电压和工作电流等合理选择电器设备的型号规格，注重设备的容量等级宁大勿小，但又要幸免选得过大造成浪费，一般来说在计算工作电流的基础上选大一级即可。
为确保其质量，应选用符合国际电工委员会IEC标准和国内GB、JB有关行业标准，并具有产品质量认可证书的电器产品。
总之，电器设备的选择尽可能做到安全可靠
和经济合理。
4、防雷与接地(1)防雷内容与办法。
防雷内容一般可分为：防直击雷，防感应雷及防高电位入侵三个内容。
就防直击雷而言，一般是在屋面易受雷击部位安装接闪器，然后通过引下线与接地电阻很小的接地装置可靠连接，安装时要注重屋面突出的金属部件与避雷针、带、网应全部可靠连接。
日前一般利用屋面板钢筋作为避雷网，柱主钢筋作为引下线，基础钢筋作为接地装置，这是较为有用经济的作法。
为了防止感应雷和高电位入侵的危害，可在电缆进出户处将绝缘子的铁脚支架可靠接地，同时安装避雷器或其它型式的过电压庇护器。
此外要强调进行等电位联结，也就是在设计施工中要把建筑物内、四周的所有金属物用电气的方法连接起来使整座建筑物空间成为一个良好的等电位体，这样能有效地降低建筑物内部和四周不同金属部件间的电位差，从而幸免内部的设备被高电位反击和人被雷击的事故。
(2)安全接地的形式与要求。
在住宅电气设计建设中为确保电器设备和人身安全务必做好用电系统的安全接地。
日前我国的住宅配电系统方式一般有三种：TT、TN-C-S和TN-S系统，在进行设计施工时可按照实际情况选择接地系统。
以下着重谈谈住宅配电系统中的庇护接地。
在中性点不接地的低压供电系统中，电气设备必需庇护接地，接地电阻R≤4Ω。
在中性点直接接地的低压供电系统中既可采纳庇护接地，也可采纳庇护接中性线。
为确保接中性线庇护系统的安全可靠，必需将中性线干线或支线的终端再次接地，这称为重复接地。
重复接地有以下作用：增大流过线路庇护装置的电流使其加速动作，从而减轻或幸免事故的发生；设置重复接地后可降低漏电设备的对地电压，减少触电的危险程度。
为确保接中性线庇护的安全可靠，按规定必需做到以下几点：①重复接地的接地电阻必需小于10Ω；②庇护接中性线的其电导不得小于线路中相线电导的一半；③在任何情况下，同一供电系统中不可一部分电气设备采纳庇护接地，另一部份采纳庇护接中性线；
④用于接中性线庇护的中性线不能安装带熔丝的开关或熔断器。
此外，随着家用电器的增多及智能化的进展，应作好防静电接地和屏蔽接地工作。
5、消防系统大型现代住宅中由于电气设备越多就越轻易发生火灾，因此应安装完善的消防系统。
笔者认为大型现代住宅在电气消防方面应做到以下几点：(1)供电电源应采纳两路方式，一路为市电电源，另一路为应急电源；(2)有应急照明系统；(3)应用手动响鸣火警警报系统，如可能，可加装火灾自动报警系统；(4)开关和导线应选用符合防火规范的开关和阻燃型的电线电缆。
6、智能化进展在科学技术日新月异的今天，随着微机自动检测及操纵技术、计算机网络技术、通讯技术的进展，楼宇智能化的实现已成为可能。
未来的住宅楼应有一个由检测单元、执行单元、数据采集单元、操纵单元和微机组成的智能监控系统，由该系统对楼宇内的设备运行、电气故障、火灾、盗情等进行集中监控。
再设置综合布线系统，将必定区域内的楼宇按星型拓朴结构建成小区局域网，进而所有局域网连接，同时与公安、消防、电讯、广播住宅治理等部门连网从而建成城市住宅治理信息网络，实现住宅的全天候、全方位监控和治理。
综上所述，随着人民生活水平的提高和科学技术的进展，住宅电气的设计建设也应跟上时代的步伐。
在保证安全可靠、经济有用的基础上引入高科技技术，使人们的生活更美好。
