锚杆注浆量计算

  • 格式：doc
  • 大小：16.50 KB
  • 文档页数：2

创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 隧道注浆计算之南宫帮珍创作

创作时间：二零二一年六月三十日

一、年夜管棚单液注浆量计算

1、 注浆资料及配合比：注浆浆液采纳水泥浆, 水泥采纳42.5（R）普通硅酸盐水泥, 水泥浆液水灰比为0.8:1~1:1；

2、 注浆压力：2.0~3.0MPa;

3、 浆液扩散半径：不小于0.5m；

4、 单根钢管注浆量：

Q=π×r²×L＋π×R²×L×η×α×β

式中：r为钢管半径；L为钢管总长度, 考虑与钻机连接,

取29m；R为浆液扩散半径, 取0.5m；η为地层孔隙率（Ⅱ类、Ⅲ类围岩3%~5%, Ⅳ围岩2%~3%, 软岩1%~2%, 聚积体12%）；α为浆液有效充填率, 取0.9；β为浆液损耗系数,

取1.15.

洞口均按聚积体孔隙率计算

一、 小导管单液注浆量计算

1、 Q=π×r²×L×η

=π×（（0.6~0.7）×S）²×L×η

Q——注浆量m³

S——小导管中心距离m

L——小导管有效长度m 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 r——考虑到注浆范围相互重叠的原则, 扩散半径取（0.6~0.7）×Sm；

η——为地层孔隙率（Ⅱ类、Ⅲ类围岩3%~5%, Ⅳ围岩2%~3%, 软岩1%~2%, 聚积体12%）

创作时间：二零二一年六月三十日

合集下载

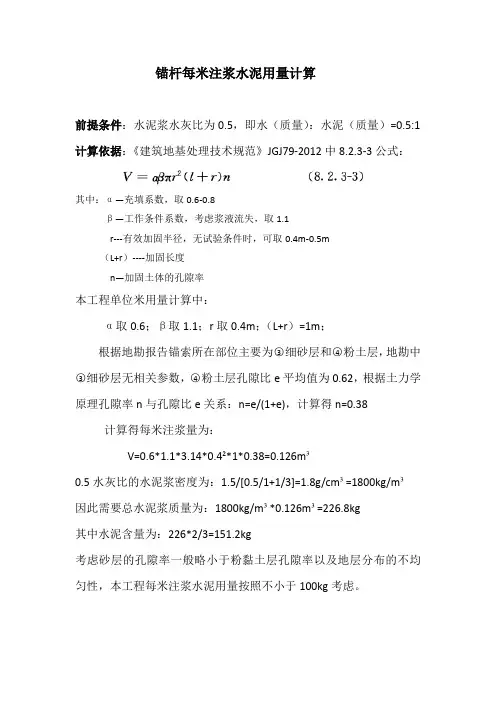

锚杆每米注浆水泥用量计算

锚杆每米注浆水泥用量计算

锚杆每米注浆水泥用量计算

前提条件：水泥浆水灰比为0.5，即水（质量）：水泥（质量）=0.5:1

计算依据：《建筑地基处理技术规范》JGJ79-2012中8.2.3-3公式：

其中：α—充填系数，取0.6-0.8

β—工作条件系数，考虑浆液流失，取1.1

r---有效加固半径，无试验条件时，可取0.4m-0.5m

（L+r）----加固长度

n—加固土体的孔隙率

本工程单位米用量计算中：

α取0.6；β取1.1；r取0.4m；（L+r）=1m；

根据地勘报告锚索所在部位主要为○3细砂层和○4粉土层，地勘中○3细砂层无相关参数，○4粉土层孔隙比e平均值为0.62，根据土力学原理孔隙率n与孔隙比e关系：n=e/(1+e)，计算得n=0.38

计算得每米注浆量为：

V=0.6*1.1*3.14*0.42*1*0.38=0.126m³

0.5水灰比的水泥浆密度为：1.5/[0.5/1+1/3]=1.8g/cm³=1800kg/m³

因此需要总水泥浆质量为：1800kg/m³*0.126m³=226.8kg

其中水泥含量为：226*2/3=151.2kg

考虑砂层的孔隙率一般略小于粉黏土层孔隙率以及地层分布的不均匀性，本工程每米注浆水泥用量按照不小于100kg考虑。

大管棚、小导管、锚杆注浆量计算公式

大管棚、小导管、锚杆注浆量计算公式

大管棚、小导管、锚杆注浆量计算公式

1.大管棚单液注浆量

在大管棚单液注浆过程中，注浆浆液采用水泥浆，使用P.O.42.5普通硅酸盐水泥，浆液的水灰比为0.8:1～1:1.注浆压力为2.0～3.0MPa，浆液扩散半径不小于0.5m。单根钢管的注浆量Q可以通过以下公式计算：Q=πr2L+πR2Lηαβ。其中，r为钢管半径，L为钢管总长度，R为浆液扩散半径。地层孔隙率取Ⅳ、Ⅴ级围岩3%～5%，Ⅲ级围岩2%～3%，软岩1%～2%，堆积体12%。在洞口段均按堆积体孔隙率计算。浆液有效填充率取0.9，浆液损耗系数取1.15.

2.小导管单液注浆量

小导管单液注浆量的计算公式为Q=πr2Lη=π(0.6~0.7s)Lη2.其中，r为考虑注浆范围相互重叠原则后的浆液扩散半径，r取0.6~0.7s。s为小导管的中心间距，L为小导管的有效长度。地层孔隙率取Ⅳ、Ⅴ级围岩3%～5%，Ⅲ级围岩2%～3%，软岩1%～2%，堆积体12%。

3.锚杆注浆量

锚杆注浆量的计算公式为Q=π(Φ2)LD2.其中，Φ为锚杆直径，L为锚杆长度，D为注浆孔直径。

锚杆支护用量计算参考表

锚杆支护用量计算参考表

单位：100根规格

长度锚杆(kg)砂浆(m3)锚杆(kg)砂浆(m3)锚杆(kg)砂浆(m3)锚杆(kg)砂浆(m3)锚杆(kg)砂浆(m3)锚杆(kg)砂浆(m3)

1L=2m452.990.230549.610.217656.320.231835.540.2061037.620.4251342.710.381

2L=2.5m566.240.288687.010.271820.400.2891044.420.2571297.030.5311678.390.477

3L=3m679.490.346824.410.325984.470.3471253.300.3081556.430.6372014.060.572

4L=3.5m792.740.403961.810.3791148.550.4041462.190.3601815.840.7432349.740.667

5L=4m905.990.4611099.220.4331312.630.4621671.070.4112075.240.8492685.420.763

6L=4.5m1019.240.5181236.620.4871476.710.5201879.960.4632334.650.9553021.090.858

7L=5m1132.490.5761374.020.5421640.790.5782088.840.5142594.061.0623356.770.953

8L=5.5m1245.730.6341511.420.5961804.870.6362297.720.5662853.461.1683692.451.049

9L=6m1358.980.6911648.820.6501968.950.6932506.610.6173112.871.2744028.121.144

10L=6.5m1472.230.7491786.230.7042133.030.7512715.490.6683372.271.3804363.801.239

锚杆注浆量计算

锚杆注浆量计算

来源于网络 隧道注浆计算

一、大管棚单液注浆量计算

1、 注浆材料及配合比：注浆浆液采用水泥浆，水泥采用42.5（R）普通硅酸盐水泥，水泥浆液水灰比为0.8:1~1:1；

2、 注浆压力：2.0~3.0MPa;

3、 浆液扩散半径：不小于0.5m；

4、 单根钢管注浆量：

Q=π×r2×L＋π×R2×L×η×α×β

式中：r为钢管半径；L为钢管总长度，考虑与钻机连接，取29m；R为浆液扩散半径，取0.5m；η为地层孔隙率（Ⅱ类、Ⅲ类围岩3%~5%，Ⅳ围岩2%~3%，软岩1%~2%，堆积体12%）；α为浆液有效充填率，取0.9；β为浆液损耗系数，取1.15.

洞口均按堆积体孔隙率计算

一、 小导管单液注浆量计算

1、 Q=π×r2×L×η

=π×（（0.6~0.7）×S）2×L×η

Q——注浆量m 3

S——小导管中心距离m

L——小导管有效长度m

r——考虑到注浆范围相互重叠的原则，扩散半径取（0.6~0.7）×Sm；

η——为地层孔隙率（Ⅱ类、Ⅲ类围岩3%~5%，Ⅳ围岩2%~3%，软岩1%~2%，堆积体12%）

来源于网络
