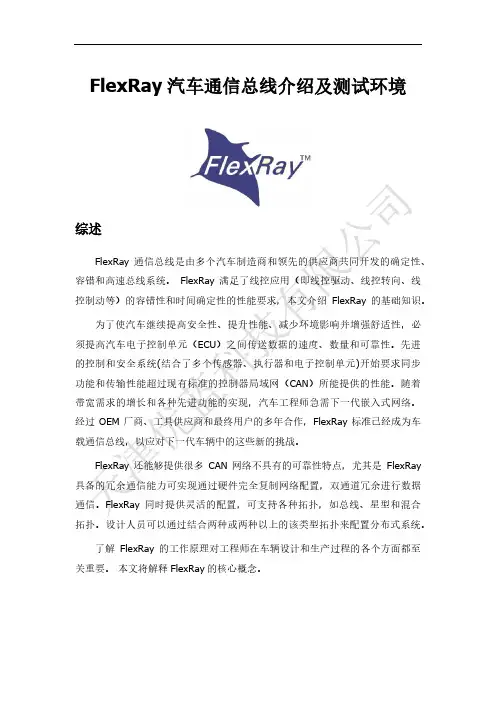

FlexRay汽车通信总线介绍及测试环境综述FlexRay通信总线是由多个汽车制造商和领先的供应商共同开发的确定性、容错和高速总线系统。

FlexRay满足了线控应用（即线控驱动、线控转向、线控制动等）的容错性和时间确定性的性能要求，本文介绍FlexRay的基础知识。

为了使汽车继续提高安全性、提升性能、减少环境影响并增强舒适性，必须提高汽车电子控制单元（ECU）之间传送数据的速度、数量和可靠性。

先进的控制和安全系统(结合了多个传感器、执行器和电子控制单元)开始要求同步功能和传输性能超过现有标准的控制器局域网（CAN）所能提供的性能。

随着带宽需求的增长和各种先进功能的实现，汽车工程师急需下一代嵌入式网络。

经过OEM厂商、工具供应商和最终用户的多年合作，FlexRay标准已经成为车载通信总线，以应对下一代车辆中的这些新的挑战。

FlexRay还能够提供很多CAN网络不具有的可靠性特点，尤其是FlexRay 具备的冗余通信能力可实现通过硬件完全复制网络配置，双通道冗余进行数据通信。

FlexRay同时提供灵活的配置，可支持各种拓扑，如总线、星型和混合拓扑。

设计人员可以通过结合两种或两种以上的该类型拓扑来配置分布式系统。

了解FlexRay的工作原理对工程师在车辆设计和生产过程的各个方面都至关重要。

本文将解释FlexRay的核心概念。

FlexRay基础FlexRay的许多方面旨在降低成本，同时在恶劣的环境中提供最佳性能。

FlexRay使用非屏蔽双绞线电缆将节点连接在一起，FlexRay总线可以由一对或两对电缆组成的单通道和双通道组成。

每对线缆上的差分信号减少了外部噪声对网络的影响，而无需昂贵的屏蔽层。

大多数FlexRay节点通常还具有可用于收发器和微处理器的电源线和地线。

双通道配置可提高容错能力或增加带宽。

大多数第一代FlexRay网络仅利用一个信道来降低布线成本，但是随着应用程序对复杂性和安全性要求的提高，未来的网络将同时使用这两个信道。
