第1章 室外给排水工程概述(1节课)

（建筑给排水工程）排水工程排水工程第一节工程概述一、工程范围本工程所在的宝山区顾村镇菊太路住宅基地位于顾村镇西部的刘行地区，其范围：东起刘行中心河，西至规划长白山路、彭家泾，北起宝安公路，南至沙浦河，规划用地面积约130hm2。

本次排水工程设计范围同道路工程：即规划菊太路（规划长白山路～刘行中心河），全长约1280m；规划联杨路（宝安公路～沙浦河），全长约1120m。

二、河流水系概况本工程菊太路基地内的零星宅沟通过周边的骨干河道：刘行中心河、彭家泾、沙浦河、老彭家泾等向外排水，排水方式以适合农村地区的自然排放为主。

该段沙浦河已完成整治，河口宽22～24m；刘行中心河已于2007年上半年完成拓宽工程，河口拓宽至20m。

基地所处的嘉宝北片河网控制水位（上海吴淞零点）：外河最高控制水位：3.90m常水位：2.60～2.80m低水位：2.00m根据宝山区水利规划及保利顾村基地水系调整方案，菊太路基地周边主要河道包括：南北向的刘行中心河、彭家泾，东西向的沙浦河、周家浜；基地内部保留一条彭家泾，原有的老彭家泾结合保利顾村基地调整为新开景观河。

根据宝山区水利规划的推荐方案，顾村地区最高除涝控制水位在3.90m左右。

三、排水现状（一）排水系统现状西干线作为上海市六大污水治理片区的主要输送总管，由南向北途经顾村镇的东南部，将市区的部分污水输送至石洞口污水处理厂，处理后排入长江口。

顾村镇域范围内现有二处地块的污水纳入西干线，一处为共富新村，接入管径为DN600；另一处为顾村东片，污水干管沿顾北路、富联路、水产路敷设，由水产路顾村1＃污水泵站提升后纳入西干线，接入管径为DN1000。

为解决顾村基地一期地块的污水出路，在基地外已实施了污水配套工程，从陆翔路起敷设有污水干管，由北向南至沙浦河北侧防汛通道DN800污水管，再由西向东穿越沪太路，经已建1.23万m3/d 的顾北路污水泵站提升后，穿越荻泾接入顾北路原DN800～DN1000污水管中，途经富联路、水产路，由水产路上已建3.6万m3/d的顾村1＃污水泵站提升后，纳入西干线。

第一部分中国水利水电出版社——第一章水利工程概述第一节水利工程分类水利工程：对自然界的地表水和地下水进行控制与调配，以达到兴利除害目的而修建的工程。

水利工程按其对水的作用：分为蓄水工程、排水工程、取水工程、输水工程、提水工程、河道及港航整治工程等。

根据《水利基本建设投资计划管理暂行办法》（水规计【2003】344号），水利工程根据其建设规模和投资额分为大中型和小型工程。

大中型工程是指满足下列条件之一的工程：（1）堤防工程：一级、二级堤防。

（2）水库工程：总库容1亿m3以上（含1亿m3，下同）。

（3）水电工程：电站总装机容量5万kW以上。

（4）灌溉工程：灌溉面积30万亩以上。

（5）供水工程：日供水10万t以上。

（6）总投资在国家规定限额以上的项目。

水利工程按其承担的任务：分为防洪工程、农田水利工程、水力发电工程、给排水工程、航道及港口工程等。

1.防洪工程防洪措施是防止或减轻洪水灾害损失的手段和对策，现代防洪措施包括工程防洪措施和非工程防洪措施。

工程防洪措施：主要通过“上拦下排、两岸分滞”的方式来达到防洪减灾的目的。

非工程防洪措施：是通过行政、法律、经济和洪水监测预报等手段，调整洪水威胁地区的开发利用方式，加强防洪管理，以减轻洪灾损失，降低防洪投资和工程维护管理费用。

（1）“上拦”：防洪根本措施，在流域范围内采取水土保持措施，有效减少地面径流；兴建水库拦蓄洪水，减少下泄流量。

（2）“下排”是指采取疏浚河道、修筑堤防等河道整治措施，提高河道泄洪能力。

（3）“两岸分滞”是指河道两岸适当位置修建分洪闸、引洪道、滞洪区等，将超过河道安全泄量的洪峰流量通过泄流建筑物分流到该河道下游或其他水系，或者蓄于滞洪区，以保证保护区的安全。

《水利工程设计概（估）算编制规定》（水总【2014】429号）中的有关规定，按工程性质，将水利工程划分为枢纽工程、引水工程、河道工程三大类，具体划分如下图所示。

灌溉工程（1）：设计流量不小于5m3/s的灌溉工程；灌溉工程（2）：设计流量小于5m3/s的灌溉工程和田间工程。

室外给排水工程施工方案一、工程概况：给水管道施工主要是室外敷设DN150钢丝网骨架复合管280m，地上式消火栓4套，水表井两座，阀门井6座，排水管道施工主要是室外雨水管敷设Φ300管20m，Φ400管160m；雨水检查井18座。

污水管敷设Φ200管80m，Φ300管50m，污水检查井7座, 钢筋混凝土化粪池1座。

二、工程工期整个工程施工工期为30天。

三、施工阶段施工顺序为：先排水后给水。

依现场可提供的场地进行施工.三、施工程序1、测量放线测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离，并进行复核无误。

测出各点管底标高，核对施工图中的地下管网位置高程是否准确。

2、沟槽开挖土方工程应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。

A、开挖前经施工负责人、测量工程师、甲方现场工程师和监理公司复核检查管线及标高无误，设计与地下管网构筑物相符才能开挖沟槽。

B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全，并与有关施工单位协调。

C、埋管段施工原则上采用人工进行沟槽开挖。

应根据不同土质情况，采用适宜的放坡系数开挖沟槽（见开槽断面图），根据不同的土类确定为1:0.33～1:0.75。

开挖沟底宽，应比管道构筑物横断面最宽处加宽0.5米，•以保证基础施工和管道安装有必要的操作空间，挖方堆放于管沟一侧，开挖沟槽边线1.0m以外处。

以减少坑壁荷载，保证基坑壁稳定，且不影响交通。

沟槽开挖期间应加强标高和中线控制测量，防止超挖。

当人工开挖沟槽深度超过2.0•米且地质情况较差时，需对坑壁进行支撑。

D、砼灌注桩破除采用覆带式单头液压岩石破碎机破碎，其它小体积钢筋砼采用风镐破除。

E、施工排水：施工期间为保持管沟槽底内干燥，根据埋管段实际情况，采用以下方式进行排水：a、埋管施工的沟槽开挖,管道安装应由低向高进行,以利自然排水；b、开挖沟槽一侧设排水沟,平坡段每间隔一定距离设集水坑,采用抽水机进行排水。

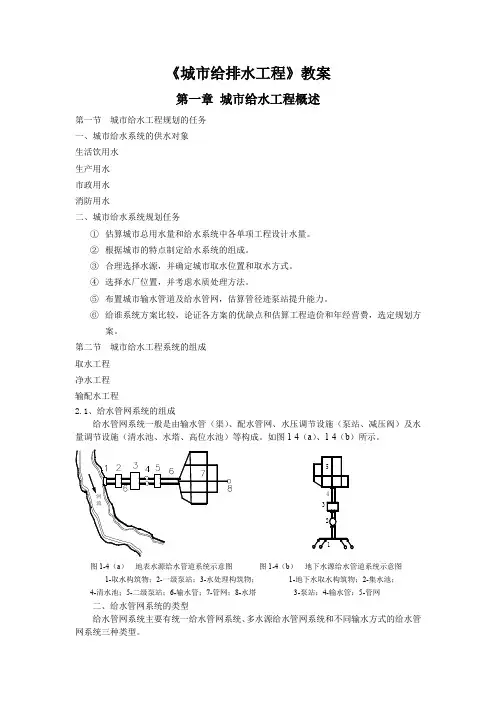

《城市给排水工程》教案第一章城市给水工程概述第一节城市给水工程规划的任务一、城市给水系统的供水对象生活饮用水生产用水市政用水消防用水二、城市给水系统规划任务①估算城市总用水量和给水系统中各单项工程设计水量。

②根据城市的特点制定给水系统的组成。

③合理选择水源，并确定城市取水位置和取水方式。

④选择水厂位置，并考虑水质处理方法。

⑤布置城市输水管道及给水管网，估算管径迹泵站提升能力。

⑥给谁系统方案比较，论证各方案的优缺点和估算工程造价和年经营费，选定规划方案。

第二节城市给水工程系统的组成取水工程净水工程输配水工程2.1、给水管网系统的组成给水管网系统一般是由输水管（渠）、配水管网、水压调节设施（泵站、减压阀）及水量调节设施（清水池、水塔、高位水池）等构成。

如图1-4（a）、1-4（b）所示。

图1-4（a）地表水源给水管道系统示意图图1-4（b）地下水源给水管道系统示意图1-取水构筑物；2-一级泵站；3-水处理构筑物；1-地下水取水构筑物；2-集水池；4-清水池；5-二级泵站；6-输水管；7-管网；8-水塔3-泵站；4-输水管；5-管网二、给水管网系统的类型给水管网系统主要有统一给水管网系统、多水源给水管网系统和不同输水方式的给水管网系统三种类型。

1.统一给水管网系统：根据向管网供水的水源数目，统一给水管网系统可分为单水源给水管网系统和多水源给水管网系统两种形式。

（1）单水源给水管网系统：即只有一个水源地，处理过的清水经过泵站加压后进入输水管和管网，所有用户的用水来源于一个水厂清水池（清水库），较小的给水管网系统，如企事业单位或小城镇给水管网系统，多为单水源给水管网系统，系统简单，管理方便。

如图1-5所示。

图1-5 单水源给水管网系统示意图1-取水设施；2-给水处理厂；3-加压泵站；4-给水管网（2）多水源给水管网系统：有多个水厂的清水池（清水库）作为水源的给水管网系统，清水从不同的地点经输水管进入管网，用户的用水可以来源于不同的水厂。

给水工程教学大纲1《给水工程》教学大纲（课程代码：14151050 ）一、课程说明（一）适用专业：环境工程（二）课程类别：专业选修（三）课程性质与任务：《给水工程》是环境工程专业的主要专业选修课之一。

其主要任务是使学生了解给水系统，掌握给水处理的基本理论知识、设计原理、设计步骤、计算方法以及相关的新技术和新设备，使学生的知识结构更为完整，为学生走向工作岗位打下坚实的专业理论基础。

（四）教学目的与要求：本课程要求先修完水力学、水分析化学、工程测量、工程力学、水泵与泵站等有关基础课或专业基础课，宜安排在第6、7学期。

最好与《水处理实验教本》同时选修。

内容上注意与《排水工程》、《建筑给排水工程》的衔接。

课堂教学应力求使学生弄清基本概念，掌握基本内容。

因内容多而学时有限，授课教师既要注意，对教材内容的取舍，又要注意随时补充新内容，使学生及时了解本学科的发展动向。

（五）先修课程：流体力学、水分析化学、工程测量、工程力学、水泵与泵站（六）学时：54 学分：3（七）教学方式及设施要求：课堂面授（八）考核方式与要求：考试二、课程内容、基本要求与学时分配（一）课时分配表章节次数章节名称学时数总学时理论实验54 54一给水系统 1 1 二设计用水量 2 2 三给水系统的工作情况 2 2 四管网和输水管渠布置 1 1 五管段流量、管径和水头损失 4 4 六管网水力计算 6 6 七管网技术经济计算 2 2 八给水处理概论 2 2 九混凝 6 6 十沉淀和澄清 6 6 十一过滤 6 6 十二氧化还原和消毒 3 3十三水的其它处理方法——吸附 3 3十四典型的给水处理工艺与水厂设计 2 2十五离子交换与水的软化除盐 4 4十六膜技术与咸水淡化 4 4（二）各章节基本内容及要求第一章给水系统教学目的：对给水系统有初步了解基本要求：了解给水系统分类、组成、布置及其影响因素；了解工业给水系统重点与难点：给水系统的组成；影响给水系统布置的因素教学时数：1教学内容：第一节：给水系统分类第二节：给水系统的组成和布置给水系统的组成：①取水构筑物；②净水构筑物；③泵站；④输水管渠和管网；⑤调节构筑物。

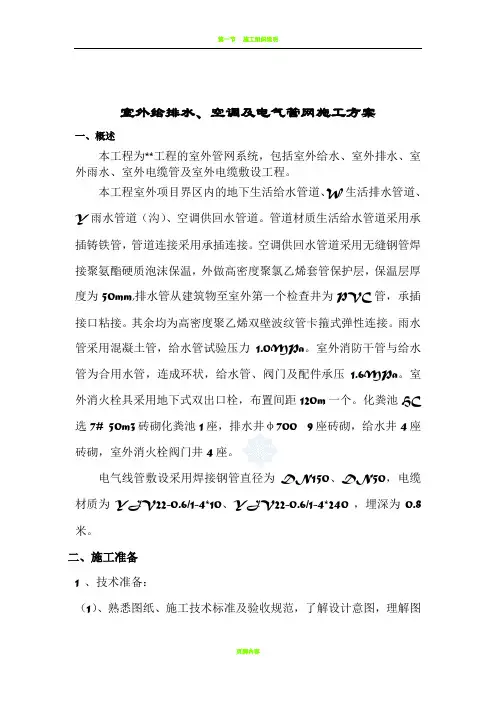

室外给排水、空调及电气管网施工方案一、概述本工程为**工程的室外管网系统，包括室外给水、室外排水、室外雨水、室外电缆管及室外电缆敷设工程。

本工程室外项目界区内的地下生活给水管道、W生活排水管道、Y雨水管道（沟）、空调供回水管道。

管道材质生活给水管道采用承插铸铁管，管道连接采用承插连接。

空调供回水管道采用无缝钢管焊接聚氨酯硬质泡沫保温，外做高密度聚氯乙烯套管保护层，保温层厚度为50mm,排水管从建筑物至室外第一个检查井为PVC管，承插接口粘接。

其余均为高密度聚乙烯双壁波纹管卡箍式弹性连接。

雨水管采用混凝土管，给水管试验压力1.0MPa。

室外消防干管与给水管为合用水管，连成环状，给水管、阀门及配件承压 1.6MPa。

室外消火栓具采用地下式双出口栓，布置间距120m一个。

化粪池HC 选7# 50m3砖砌化粪池1座，排水井φ700 9座砖砌，给水井4座砖砌，室外消火栓阀门井4座。

电气线管敷设采用焊接钢管直径为DN150、DN50，电缆材质为YJV22-0.6/1-4*10、YJV22-0.6/1-4*240 ，埋深为0.8米。

二、施工准备1 、技术准备：（1）、熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求。

（2）、对施工人员进行安全教育，特殊工种上岗前培训、取证。

焊工必须持有劳动部门颁发的焊工合格证,其合格项目与管道焊接相适应。

（3）、组织工程技术人员对施工人员进行技术交底、质量安全交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

（4）、编制和落实施工材料采购计划、机具进场计划。

2、现场临时设施准备(1)、施工现场临时供电、供水协商解决。

(2)、临时设施用房，根据现场实际情况准备相应的材料库及办公室。

3、材料准备、检验及保管：（1）、根据详细的施工图材料预算,准备所有管道安装所需的材料。

（2）、施工所需的消耗材料(如焊条等)须经正规厂家采购，所有材料均须具备产品质量保证书；（3）、材料运到施工现场后，与监理一同对其进行检验，并将检查结果及时向监理报验；（4）、管子、管件的材质、规格、型号等技术参数应符合设计文件的规定；并应按国家现行标准进行外观检验，不合格者不得使用；（5）、钢管及管件表面不得有裂纹、扎折、结疤、折叠离层等缺陷，锈蚀、凹坑及机械损伤深度不应超过壁厚负偏差，内壁应光滑。

第1章给水工程概述水是人类及其它一切生物赖以生存的重要物质之一。

水是一种宝贵的资源，它在人们的日常及国民经济建设中具有极其重要的作用。

给水工程的目的和任务，就是以既经济合理又安全可靠的手段，供给人们生活、生产以及消防用水，同时应满足其对水量、水质和水压的要求。

第1节用水对象及用水要求城市用水大致可分为生活用水、公共建筑生活用水、工业企业职工生活用水等。

1生活用水生活用水包括居民生活用水、公共建筑生活用水、工业企业职工生活用水。

1．1生活用水定额生活用水定额，在居民区是指每个居民每天的生活用水量，按L /(人.d)计；在工业企业是指每个职工每班生活用水量和淋浴用水量，按L /(班.d)计。

居民的生活用水定额与室内给排水卫生设备完善程度、居民生活习惯以及地区气候条件等诸多因素有关。

我国《室外给水设计规范》（GB50013-2006）中规定了城市居民的生活用水定额。

工业企业职工生活用水定额，根据冷车间或热车间而定。

一般冷车间采用25L/(班.人)，热车间采用35L/(班.人)。

工业企业建筑淋浴用水定额40-60L/(班.人)。

1．2生活饮用水水质标准人们对生活饮用水的水质要求是：无色、无嗅、无味、不混浊、无细菌、无病原体，化学物质的含量不影响使用，有毒物质的浓度在不影响人体健康的范围内。

1．3生活用水水压要求城市给水管网应具有一定的水压，即最小服务水头。

其值的大小是根据供水区内建筑物层数确定的：一层为10m，二层为12m，从三层起每增加一层其水头增加4m。

2生产用水2．1生产用水量标准工业企业生产用水量标准应根据具体的生产产品及生产工艺过程的要求确定。

可参照《工业用水量定额》执行。

2．2工业企业生产用水水质及水压水质要求与生产工艺过程和产品的种类有密切关系。

各类工业生产用水水质差异较大。

水压要求视生产工艺要求而定。

3浇洒和冲洗用水对城镇道路进行保养、清洗、降温和消尘等所需的水称浇洒道路用水，对市政绿地等所需的水称绿化用水，以上用水统称为市政用水。
