病房呼叫系统
- 格式:doc
- 大小:580.50 KB
- 文档页数:9

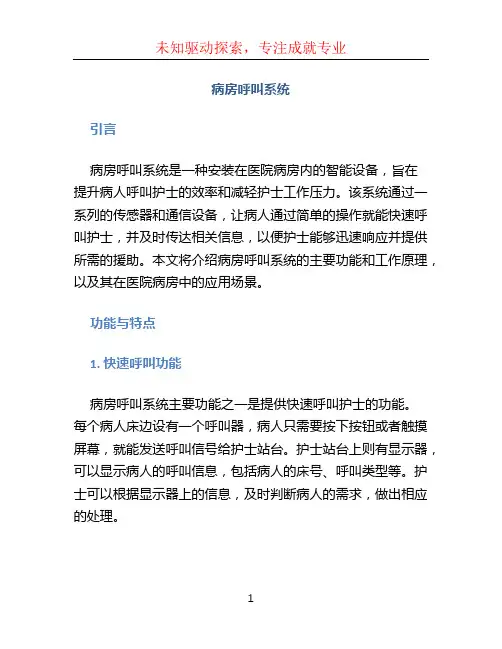

病房呼叫系统引言病房呼叫系统是一种安装在医院病房内的智能设备,旨在提升病人呼叫护士的效率和减轻护士工作压力。
该系统通过一系列的传感器和通信设备,让病人通过简单的操作就能快速呼叫护士,并及时传达相关信息,以便护士能够迅速响应并提供所需的援助。
本文将介绍病房呼叫系统的主要功能和工作原理,以及其在医院病房中的应用场景。
功能与特点1. 快速呼叫功能病房呼叫系统主要功能之一是提供快速呼叫护士的功能。
每个病人床边设有一个呼叫器,病人只需要按下按钮或者触摸屏幕,就能发送呼叫信号给护士站台。
护士站台上则有显示器,可以显示病人的呼叫信息,包括病人的床号、呼叫类型等。
护士可以根据显示器上的信息,及时判断病人的需求,做出相应的处理。
2. 紧急呼叫功能除了普通的呼叫功能,病房呼叫系统还具备紧急呼叫功能。
当病人遇到较为紧急的情况,例如突发疼痛、呼吸困难等,可以按下特定按钮,以提醒护士需要紧急处理。
此时,呼叫系统将会发出警报声,并闪烁明亮的灯光,以吸引护士的注意。
3. 病人数据传输病房呼叫系统还支持病人数据的传输。
通过与医院的电子病历系统或其他护理信息系统的连接,病人的相关数据可以快速传输到护士站台。
护士可以在接到呼叫时,及时了解病人的基本情况,提供更有针对性的援助和治疗。
4. 数据记录和分析病房呼叫系统还具备数据记录和分析的功能。
系统可以自动记录每个病人的呼叫次数、呼叫类型、响应时间等数据。
这些数据可以用于绩效评估、病房资源管理和质量改进。
同时,系统还可以根据这些数据进行分析,发现病人需求的变化趋势,并提供决策支持,以优化护理流程和资源分配。
工作原理病房呼叫系统的工作原理主要分为以下几个步骤:1.病人发起呼叫:病人通过按下按钮或触摸屏幕等方式,向系统发起呼叫请求。
2.呼叫信号传输:呼叫请求通过系统内部的无线模块或有线网络传输到护士站台,同时系统记录呼叫的相关信息。
3.护士接收呼叫:护士站台上的显示器接收到呼叫信息,并显示病人的床号和呼叫类型。

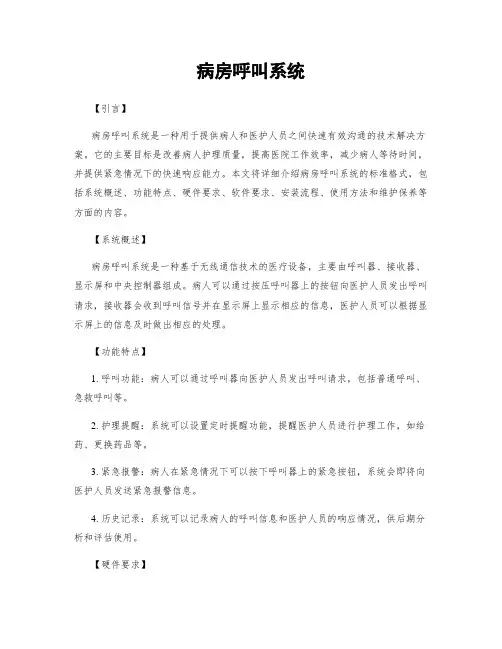

病房呼叫系统【引言】病房呼叫系统是一种用于提供病人和医护人员之间快速有效沟通的技术解决方案。
它的主要目标是改善病人护理质量,提高医院工作效率,减少病人等待时间,并提供紧急情况下的快速响应能力。
本文将详细介绍病房呼叫系统的标准格式,包括系统概述、功能特点、硬件要求、软件要求、安装流程、使用方法和维护保养等方面的内容。
【系统概述】病房呼叫系统是一种基于无线通信技术的医疗设备,主要由呼叫器、接收器、显示屏和中央控制器组成。
病人可以通过按压呼叫器上的按钮向医护人员发出呼叫请求,接收器会收到呼叫信号并在显示屏上显示相应的信息,医护人员可以根据显示屏上的信息及时做出相应的处理。
【功能特点】1. 呼叫功能:病人可以通过呼叫器向医护人员发出呼叫请求,包括普通呼叫、急救呼叫等。
2. 护理提醒:系统可以设置定时提醒功能,提醒医护人员进行护理工作,如给药、更换药品等。
3. 紧急报警:病人在紧急情况下可以按下呼叫器上的紧急按钮,系统会即将向医护人员发送紧急报警信息。
4. 历史记录:系统可以记录病人的呼叫信息和医护人员的响应情况,供后期分析和评估使用。
【硬件要求】1. 呼叫器:采用无线通信技术,具有防水、防尘、抗菌等特性,方便病人使用。
2. 接收器:接收呼叫器发出的信号,并在显示屏上显示相应的信息,具有良好的信号接收能力。
3. 显示屏:显示病人的呼叫信息,包括病人的房间号、呼叫类型、呼叫时间等。
4. 中央控制器:负责系统的整体控制和管理,包括呼叫信号的分发、接收器的管理、历史记录的存储等。
【软件要求】1. 呼叫信号处理软件:负责接收呼叫器发出的信号,并将相应信息发送给接收器和显示屏。
2. 历史记录管理软件:负责记录病人的呼叫信息和医护人员的响应情况,并提供查询和统计功能。
【安装流程】1. 安装中央控制器:将中央控制器安装在医院的服务器房偶尔指定位置,确保其能够正常工作。
2. 安装接收器和显示屏:根据医院的实际情况,确定接收器和显示屏的安装位置,并进行固定安装。

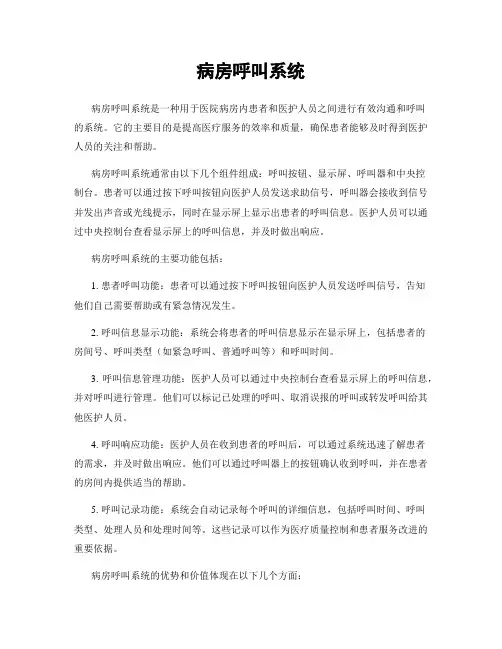

病房呼叫系统病房呼叫系统是一种用于医院病房内患者和医护人员之间进行有效沟通和呼叫的系统。
它的主要目的是提高医疗服务的效率和质量,确保患者能够及时得到医护人员的关注和帮助。
病房呼叫系统通常由以下几个组件组成:呼叫按钮、显示屏、呼叫器和中央控制台。
患者可以通过按下呼叫按钮向医护人员发送求助信号,呼叫器会接收到信号并发出声音或光线提示,同时在显示屏上显示出患者的呼叫信息。
医护人员可以通过中央控制台查看显示屏上的呼叫信息,并及时做出响应。
病房呼叫系统的主要功能包括:1. 患者呼叫功能:患者可以通过按下呼叫按钮向医护人员发送呼叫信号,告知他们自己需要帮助或有紧急情况发生。
2. 呼叫信息显示功能:系统会将患者的呼叫信息显示在显示屏上,包括患者的房间号、呼叫类型(如紧急呼叫、普通呼叫等)和呼叫时间。
3. 呼叫信息管理功能:医护人员可以通过中央控制台查看显示屏上的呼叫信息,并对呼叫进行管理。
他们可以标记已处理的呼叫、取消误报的呼叫或转发呼叫给其他医护人员。
4. 呼叫响应功能:医护人员在收到患者的呼叫后,可以通过系统迅速了解患者的需求,并及时做出响应。
他们可以通过呼叫器上的按钮确认收到呼叫,并在患者的房间内提供适当的帮助。
5. 呼叫记录功能:系统会自动记录每个呼叫的详细信息,包括呼叫时间、呼叫类型、处理人员和处理时间等。
这些记录可以作为医疗质量控制和患者服务改进的重要依据。
病房呼叫系统的优势和价值体现在以下几个方面:1. 提高患者满意度:患者可以通过呼叫系统方便地向医护人员求助,他们的需求能够得到及时响应和解决,从而提高患者对医疗服务的满意度。
2. 提高医护工作效率:医护人员可以通过中央控制台实时查看和管理呼叫信息,有效分配资源和人力,提高工作效率和响应速度。
3. 加强医患沟通:呼叫系统可以作为医患之间沟通的桥梁,帮助医护人员更好地了解患者的需求和意见,改善医患关系,提升医疗服务质量。
4. 提高医疗安全性:病房呼叫系统可以帮助医护人员及时发现和处理紧急情况,减少医疗事故的发生,提高医疗安全性。
病房呼叫系统的使用说明病房呼叫系统是一种医疗设备,旨在提供病人与护理人员之间更高效的沟通和紧急救援,有效减少了病人等待护理的时间,提升了医疗服务的质量。
本文将为您详细介绍该系统的使用方法和主要功能,以及如何应对常见故障。
一、系统组成及说明病房呼叫系统一般由以下几个部分组成:呼叫按钮、呼叫指示灯、显示屏和接收器。
病人床头、厕所和走廊等位置都设置有呼叫按钮,通过按下按钮实现呼叫。
呼叫指示灯会发出闪光和声音提示,护理人员可以通过显示屏或接收器收到呼叫信息,及时响应。
二、操作指南1. 呼叫护理病人在需要护理的时候,可以按下床头的呼叫按钮,系统会自动发送呼叫信号。
同时,呼叫指示灯会亮起并发出提示音。
请您耐心等待,护理人员会尽快赶到病房提供帮助。
2. 呼叫其他需求除了护理之外,您还可以通过病房呼叫系统呼叫其他服务,比如提供饮食、清洁等。
具体操作如下:- 从厕所或走廊的呼叫按钮呼叫清洁服务;- 通过床头呼叫按钮呼叫饮食服务。
3. 系统响应和呼叫取消当您按下呼叫按钮后,系统会自动发出信号并引起护理人员的注意。
护理人员会在接收到呼叫后响应,并取消呼叫指示灯的闪光和声音提示。
如果您在呼叫后不需要护理或其他服务,您可以通过重新按下呼叫按钮或通知护理人员将呼叫取消。
4. 帮助与维修如果您对病房呼叫系统遇到问题或需要帮助,请及时联系医疗工作人员。
他们会尽快解决您的问题或派遣维修人员进行维修。
三、故障排除1. 呼叫按键无反应- 检查呼叫按钮是否被阻隔物挡住,如有,请清理阻隔物;- 检查呼叫按钮是否坏了,如有,请联系医疗工作人员进行维修。
2. 显示屏无法显示呼叫信息- 检查显示屏是否连接正常,如有问题,请联系医疗工作人员;- 检查显示屏是否调整到正确的显示模式,如有问题,需请医疗工作人员协助调整。
3. 呼叫指示灯没有闪光或声音提示- 检查指示灯是否连接正常,如有问题,请联系医疗工作人员进行维修;- 检查系统音量设置是否正常,如有问题,请联系医疗工作人员调整。
病房呼叫系统一、引言病房呼叫系统是一种通过技术手段实现医护人员与病房患者之间快速沟通和呼叫的系统。
该系统的目标是提高医疗服务的效率和质量,确保患者在病房内获得及时的医疗护理。
二、系统概述病房呼叫系统由以下几个组成部分构成:1. 患者呼叫设备:每个病床都配备有一个患者呼叫设备,患者可以通过按下按钮或触摸屏幕等方式向医护人员发送呼叫信号。
2. 医护人员终端:医护人员使用终端设备(如电脑、手机、呼叫器等)接收患者的呼叫信息,并及时作出响应。
3. 中央控制器:中央控制器作为系统的核心,负责接收和处理患者的呼叫信息,并将信息转发给相应的医护人员。
4. 呼叫管理系统:呼叫管理系统用于记录和管理患者的呼叫信息,包括呼叫时间、呼叫内容、响应时间等。
三、系统功能病房呼叫系统具有以下主要功能:1. 患者呼叫功能:患者可以通过按下按钮或触摸屏幕等方式向医护人员发送呼叫信号,表达自己的需求或请求。
2. 呼叫接收与分配功能:医护人员使用终端设备接收患者的呼叫信息,并根据紧急程度和患者的需求将呼叫任务分配给相应的医护人员。
3. 呼叫响应功能:医护人员接收到患者的呼叫信息后,及时作出响应,前往病房进行护理或解决患者的问题。
4. 呼叫记录与查询功能:系统会自动记录患者的呼叫信息,包括呼叫时间、呼叫内容、响应时间等,医护人员可以随时查询呼叫记录,了解患者的需求和护理情况。
5. 报警功能:系统可以根据患者的特殊情况或紧急需求发送报警信号,以便医护人员能够迅速响应并采取相应的护理措施。
四、系统优势病房呼叫系统具有以下几个优势:1. 提高医疗服务效率:患者可以通过呼叫系统快速向医护人员传达需求,医护人员也可以迅速响应和处理患者的呼叫,从而提高医疗服务的效率。
2. 加强沟通与协作:病房呼叫系统能够实现患者与医护人员之间的实时沟通,促进医护人员之间的协作,提高团队工作效率。
3. 提升患者满意度:通过病房呼叫系统,患者能够及时得到医护人员的关注和护理,满足患者的需求,提升患者的满意度。
病房呼叫系统引言概述:病房呼叫系统是一种医疗设备,旨在提高医院病房的管理效率,为患者提供更好的护理服务。
该系统通过技术手段将患者与医护人员之间的沟通变得更加高效和方便。
本文将分别从系统原理、功能特点、应用场景、优势和前景五个方面详细介绍病房呼叫系统。
一、系统原理1.1 系统结构病房呼叫系统主要由患者终端、护士站终端、服务器和网络设备组成。
患者终端设备通常安装在患者床头,包括呼叫按钮、显示屏等;护士站终端设备安装在护士站,包括显示屏、呼叫接收器等。
服务器负责接收和处理患者的呼叫信息,并将信息传输给相应的护士站终端。
网络设备用于连接患者终端、护士站终端和服务器,保证信息的传输畅通。
1.2 工作原理患者在需要帮助时,通过患者终端上的呼叫按钮发送呼叫信息。
服务器接收到呼叫信息后,将信息传输给护士站终端。
护士通过护士站终端接收呼叫信息,并根据患者的需求做出相应的响应。
护士可以通过终端上的显示屏查看患者的呼叫信息和相关信息,及时了解患者的需求并作出相应的处理。
1.3 技术支持病房呼叫系统采用现代通信技术和信息技术,如无线通信技术、互联网技术等。
通过这些技术的支持,系统能够实现患者与医护人员之间的实时通信和互动,提高医院病房的管理效率和服务质量。
二、功能特点2.1 呼叫功能病房呼叫系统的核心功能是呼叫功能,患者可以通过终端上的呼叫按钮向医护人员发送呼叫信息。
医护人员可以及时收到患者的呼叫信息,根据患者的需求做出相应的处理,提高了医护人员的工作效率。
2.2 监控功能病房呼叫系统还具备监控功能,护士可以通过护士站终端实时监控患者的情况。
例如,护士可以通过终端上的显示屏查看患者的生命体征数据、呼叫记录等,及时了解患者的状况并作出相应的处理。
2.3 数据统计功能病房呼叫系统可以对患者的呼叫信息进行统计和分析。
医院管理人员可以通过系统提供的数据报表了解患者的呼叫情况,优化医院的资源配置和服务流程,提高医院的管理水平。
三、应用场景3.1 普通病房病房呼叫系统广泛应用于各类普通病房,如内科、外科、妇产科等。
病房呼叫系统病房呼叫系统是一种用于医院病房的智能设备,旨在提高护理人员与患者之间的沟通效率,确保患者能够及时获得医护人员的帮助和关怀。
该系统通过无线网络连接医护人员的移动设备和病房内的呼叫设备,实现患者呼叫、护士接收呼叫、护士响应呼叫等功能,从而提高医护工作效率,提升患者满意度。
病房呼叫系统的主要组成部分包括患者端设备、护士端设备、服务器和管理软件。
患者端设备通常是一个小型的呼叫按钮,安装在患者的床头或手边,患者可以通过按下按钮向护士发出呼叫请求。
护士端设备可以是智能手机、平板电脑或专用的呼叫接收器,护士可以通过该设备接收患者的呼叫信息,并及时做出响应。
服务器是系统的核心部分,负责接收和处理患者呼叫信息,将信息传送到护士端设备,并记录呼叫的时间、地点和内容等信息。
管理软件则用于对系统进行配置和管理,包括添加和删除患者信息、设定呼叫优先级等功能。
病房呼叫系统的工作流程如下:当患者需要医护人员的帮助时,他们可以通过按下患者端设备上的呼叫按钮发送呼叫请求。
一旦呼叫被激活,服务器会立即接收到呼叫信息,并将信息发送到护士端设备。
护士收到呼叫信息后,可以查看患者的信息和呼叫内容,并根据需要做出相应的响应。
护士可以通过护士端设备上的界面选择接受呼叫、拒绝呼叫或将呼叫转发给其他护士。
一旦护士接受呼叫,系统会自动记录响应时间,并将护士的响应状态反馈给患者。
护士在完成任务后,可以通过护士端设备上的界面结束呼叫,并记录任务完成时间。
系统管理员可以通过管理软件对系统进行配置和管理,包括添加和删除患者信息、设定呼叫优先级等。
病房呼叫系统的优势和功能包括:1. 提高工作效率:病房呼叫系统可以实现患者与护士之间的实时通信,减少了护士在病房内巡视的次数,提高了护士的工作效率。
2. 提升患者满意度:患者可以通过呼叫按钮随时呼叫护士,得到及时的医护服务,增强了患者对医院的满意度和信任感。
3. 优化资源分配:病房呼叫系统可以根据患者的呼叫优先级自动分配任务给护士,确保护士能够及时响应重要的呼叫请求。

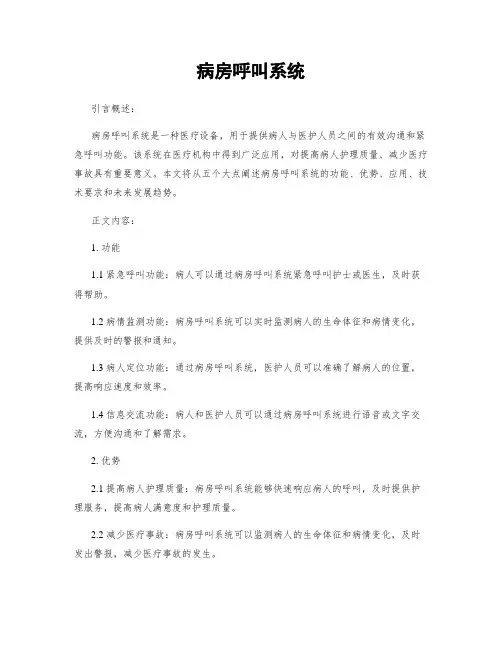

病房呼叫系统引言概述:病房呼叫系统是一种医疗设备,用于提供病人与医护人员之间的有效沟通和紧急呼叫功能。
该系统在医疗机构中得到广泛应用,对提高病人护理质量、减少医疗事故具有重要意义。
本文将从五个大点阐述病房呼叫系统的功能、优势、应用、技术要求和未来发展趋势。
正文内容:1. 功能1.1 紧急呼叫功能:病人可以通过病房呼叫系统紧急呼叫护士或医生,及时获得帮助。
1.2 病情监测功能:病房呼叫系统可以实时监测病人的生命体征和病情变化,提供及时的警报和通知。
1.3 病人定位功能:通过病房呼叫系统,医护人员可以准确了解病人的位置,提高响应速度和效率。
1.4 信息交流功能:病人和医护人员可以通过病房呼叫系统进行语音或文字交流,方便沟通和了解需求。
2. 优势2.1 提高病人护理质量:病房呼叫系统能够快速响应病人的呼叫,及时提供护理服务,提高病人满意度和护理质量。
2.2 减少医疗事故:病房呼叫系统可以监测病人的生命体征和病情变化,及时发出警报,减少医疗事故的发生。
2.3 提高医护人员工作效率:病房呼叫系统可以准确定位病人和医护人员,提高工作协调性和响应速度,节省时间和人力成本。
2.4 数据分析和管理:病房呼叫系统能够记录和分析病人的呼叫数据,为医院提供数据支持和决策依据。
2.5 提供个性化护理:病房呼叫系统可以根据病人的需求和偏好,提供个性化的护理服务,增加病人的舒适感和满意度。
3. 应用3.1 医院病房:病房呼叫系统广泛应用于各类医院的病房,为病人和医护人员提供便捷的沟通和呼叫功能。
3.2 高级护理机构:病房呼叫系统在高级护理机构中得到广泛应用,提供更加细致和个性化的护理服务。
3.3 老年护理院:病房呼叫系统在老年护理院中起到重要作用,帮助老年人及时呼叫护理人员,提高护理质量。
4. 技术要求4.1 通信技术:病房呼叫系统需要具备可靠的通信技术,保证病人和医护人员之间的实时沟通。
4.2 数据处理能力:病房呼叫系统需要具备强大的数据处理能力,能够实时监测和分析病人的生命体征和病情变化。

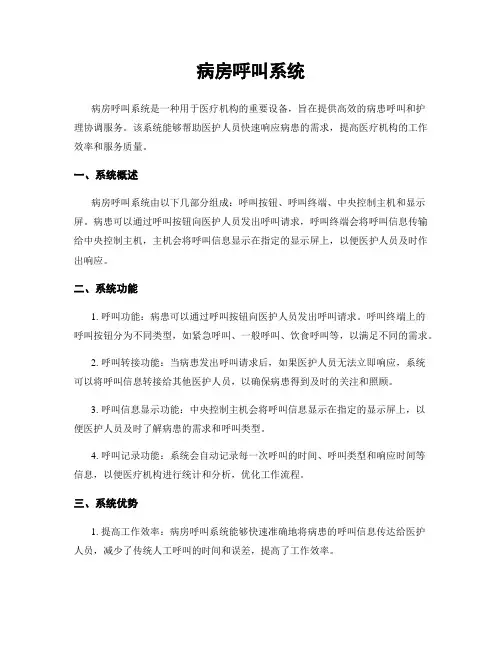

病房呼叫系统病房呼叫系统是一种用于医疗机构的重要设备,旨在提供高效的病患呼叫和护理协调服务。
该系统能够帮助医护人员快速响应病患的需求,提高医疗机构的工作效率和服务质量。
一、系统概述病房呼叫系统由以下几部分组成:呼叫按钮、呼叫终端、中央控制主机和显示屏。
病患可以通过呼叫按钮向医护人员发出呼叫请求,呼叫终端会将呼叫信息传输给中央控制主机,主机会将呼叫信息显示在指定的显示屏上,以便医护人员及时作出响应。
二、系统功能1. 呼叫功能:病患可以通过呼叫按钮向医护人员发出呼叫请求。
呼叫终端上的呼叫按钮分为不同类型,如紧急呼叫、一般呼叫、饮食呼叫等,以满足不同的需求。
2. 呼叫转接功能:当病患发出呼叫请求后,如果医护人员无法立即响应,系统可以将呼叫信息转接给其他医护人员,以确保病患得到及时的关注和照顾。
3. 呼叫信息显示功能:中央控制主机会将呼叫信息显示在指定的显示屏上,以便医护人员及时了解病患的需求和呼叫类型。
4. 呼叫记录功能:系统会自动记录每一次呼叫的时间、呼叫类型和响应时间等信息,以便医疗机构进行统计和分析,优化工作流程。
三、系统优势1. 提高工作效率:病房呼叫系统能够快速准确地将病患的呼叫信息传达给医护人员,减少了传统人工呼叫的时间和误差,提高了工作效率。
2. 提升服务质量:病患通过呼叫系统可以及时向医护人员传达自己的需求,医护人员可以根据呼叫信息做出相应的安排和处理,提升了服务质量。
3. 优化资源配置:通过呼叫转接功能,系统可以将呼叫信息转接给其他医护人员,避免了资源浪费和病患等待时间过长的情况发生,优化了资源的配置和利用。
4. 提高患者满意度:病患可以通过呼叫系统随时呼叫医护人员,得到及时的关注和照顾,提高了患者的满意度和就医体验。
四、系统应用场景病房呼叫系统适用于各类医疗机构,包括医院、诊所、养老院等。
它可以广泛应用于病房、护理站、手术室、急诊室等场所,为医护人员提供全天候的呼叫服务。
五、系统实施与管理1. 实施阶段:系统实施包括需求分析、系统设计、硬件安装、软件配置、测试与调试等。
病房呼叫系统引言概述:病房呼叫系统是一种医疗设备,旨在提高医院病房的工作效率和患者的护理质量。
它通过使用现代技术和创新设计,使医护人员能够更快速地响应患者的需求,提供更好的护理服务。
本文将详细介绍病房呼叫系统的五个重要部份。
一、呼叫按钮1.1 呼叫按钮的位置布置病房呼叫系统的呼叫按钮应该方便患者使用,因此应该安装在患者容易触及的位置,如床头、床尾或者手扶椅上。
此外,呼叫按钮还应具备防水和防尘的功能,以确保其长期的可靠使用。
1.2 呼叫按钮的功能呼叫按钮应该具备多种功能,以满足不同患者的需求。
例如,患者可以通过呼叫按钮请求护士前来提供紧急护理,如疼痛缓解、药物赋予等。
此外,呼叫按钮还可以用于患者的日常需求,如饮食、洗漱等。
1.3 呼叫按钮的反馈机制为了保证医护人员能够及时响应患者的呼叫,呼叫按钮应该具备反馈机制。
当患者按下呼叫按钮后,系统应该发送信号给医护人员的终端设备,如护士站的显示屏或者护士的腕带,以便他们能够及时收到呼叫信息。
二、呼叫终端设备2.1 护士站的显示屏护士站的显示屏是病房呼叫系统的核心组成部份之一。
它用于显示患者的呼叫信息,包括患者的姓名、床位号、呼叫类型等。
护士可以通过显示屏上的界面对患者的呼叫进行管理和响应。
2.2 护士的腕带为了提高医护人员对患者呼叫的响应速度,病房呼叫系统还可以配备护士的腕带。
当患者按下呼叫按钮后,呼叫信息将发送到护士的腕带上,以便他们能够及时收到呼叫通知,无需返回护士站。
2.3 挪移终端设备除了护士站的显示屏和护士的腕带,病房呼叫系统还可以配备挪移终端设备,如智能手机或者平板电脑。
这些挪移终端设备可以让医护人员在病房外部接收和响应患者的呼叫,提高医护人员的工作效率。
三、呼叫管理系统3.1 呼叫信息的记录和统计病房呼叫系统的呼叫管理系统可以记录和统计患者的呼叫信息,包括呼叫的次数、呼叫的类型、呼叫的响应时间等。
这些数据可以匡助医院管理人员分析和评估医护人员的工作效率和患者的满意度。
太原工业学院
20**-20**学年第一学期
实践环节名称:数字电子技术课程设计课外作业名称:病房呼叫系统
系部名称:电子工程系
专业:
班级学号:
姓名:
指导教师:
实践周次: 17 周
成绩:
一、课程设计思路
根据数字电路知识,利用优先编码器、显示译码器和555等电路元件实现各项功能。
1.1 设计题目
病房呼叫系统。
1.2 设计要求
用1~5各开关模拟5个病房的呼叫输入信号,1号优先级最高;1~5优先级依次降低;用一个数码管显示呼叫信号的号码;没信号呼叫时显示0;有多个信号呼叫时,显示优先级最高的呼叫号(其他呼叫用指示灯显示);凡有呼叫发出5秒的呼叫声。
1.3 设计想法:
1.3.1整体设计思路
根据设计要求,我们将设计分为几个模块来设计,分别为:选优模块(对病房选优)、显示模块、蜂鸣模块。
1.3.2整体设计流程
(1)用5个发光二极管对应5个病房。
(2)将经过存储的信号送入优先编码器74148,选出优先级最高的呼叫信号,再通过显示译码器显示。
(3)用555构成多谐震荡电路,形成呼叫。
二、课程设计过程
2.1 模块分配
指示灯显示模块、优先显示模块。
呼叫模块。
2.2 模块具体设计
(1)指示灯显示模块(LIGHT)
将病房呼叫信号输入到发光二极管中,使发光二极管发光。
如图(1):
图(1)
图(1)中的五个开关分别对应着五个病房,又由于74ls148是低电平有效,所以在这指示灯模块中使用了图中所示方法输入信号。
所接电阻都为限流电阻。
(2)优先显示模块
由设计要求,数码管要显示优先级最高的病房的呼叫信号,所以我们须得对病房呼叫信号进行选优。
出于设计考虑,优先级最高为5,然后为4,依次到1。
如图(2)所示:
图(2)
此电路由模拟开关、优先编码器74ls148,译码器74ls48、非门74ls04和数码管等组成。
模拟开关初始状态为全高电平。
将模拟开关的所有输入端,EI接高电平Vcc.74ls148的输出A0、A1、A2分别接入译码器74LS48的A,B,C;D接地。
译码器74LS48的输出A---G对应接共阴数码管的a---g。
优先编码器74LS148的功能表如图(3)所示:
图(3)74LS148的功能表
74LS148中,低电平有效,且7端的编码优先级最高。
74LS148的引脚图如图(4)所示:
图(4)74LS148的引脚图
如图(4)74LS148的引脚图中,使能端接地,芯片即开始工作。
在数字测量仪表和各种数字系统中,都需要将数字量直观地显示出来,一方面供人们直接读取测量和运算的结果;另一方面用于监视数字系统的工作情况。
因此,数字显示电路是许多数字设备不可缺少的部分。
数码显示器是用来显示数字、文字或符号的器件,现在已有多种不同类型的产品,广泛应用于各种数字设备中,目前数码显示器件正朝着小型、低功耗、平面化方向发展。
数码的显示方式一般有三种:第一种是字形重叠式,它是将不同字符的电极重叠起来,要显示某字符,只须使相应的电极发亮即可,如辉光放电管、边光显示管等。
第二种是分段式,数码是由分布在同一平面上若干段发光的笔划组成,如荧光数码管等。
第三种是点阵式,它由一些按一定规律排列的可发光的点阵所组成,利用光点的不同组合便可显示不同的数码。
数字显示方式目前以分段式应用最普遍,七段式数字显示器利用不同发光段组合方式,显示0~15等阿拉伯数字。
在实际应用中,10~15并不采用,而是用2位数字显示器进行显示。
其七段数字显示器发光组合图如下图(5)所示。
它是通过74LS48对其A.B.C.D.E.F.G段二极管的明暗进行控制,最后使得其显示出一定的数字模式。
图(5) 七段数字显示器显示数字
在本设计中我们用的是74LS48来对数码管进行控制。
下面来看一下74LS48的引脚图及功能图,如图(6)图(7)所示:
图(6)74LS48的功能引脚图
图(7)74LS48功能图
(3)呼叫模块
利用555集成时基电路组成脉冲启动型多谐震荡电路,产生一定频率信号驱动蜂鸣器呼叫。
电路如图(8)所示:
图(8)呼叫电路图
呼叫电路中,使用了74LS30芯片,该芯片为8输入与非门,然后74LS30的输出
接555的R端即电源端,使555工作。
蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
我们本次设计就是用这种设备来模拟,它的外形常见的又以下几种,一般呈圆柱状,下面两针长短不同,长的就为正极,短为负极,我们只要在正负极加上正向电压其便可以发出声响。
如图(9)所示。
图(9)常见蜂鸣器
三、课程设计综合介绍
我们对这个模块刚开始设计了和现在不同的方案,然后设计时发现并不好实现,而且连接之后也比较复杂,所以我们重新思考之后就有了现在的初稿。
对整体来说,5秒呼叫是个难点,非常难实现,所以改为如有呼叫信号,,将呼叫信号通过555设定一定频率,蜂鸣器按这频率响。
3.1 整体原理图
图(10)整体原理图
该图为使用了protues软件仿真得来,在设计时充分使用了该软件的仿真功能,模拟了病房呼叫系统。
经仿真,该电路能实现大部分要求的功能。
3.2 整体设计实现及功能介绍
仿真方法介绍:此电路我们需要仿真的东西不多,首先将各个模块连接到一起后,注意检查各个部分是否连接正确和连接端是否连接好。
注意我们所需要的芯片参数是否正确,电解电容的极性是否连接正确,在测试看看各管脚的电平是否符合我们理论上达到的值,同时观察各个集成器件的各个管脚的电平变化情况,以及数码显示器的显示是否正确.如有不正确的就将其逐个问题解决了再进行后面的调试,直到所有问题都解决了为止。
本次仿真使用了MUltisim 10及protues isis这两款软件仿真。
使用protues isis仿真主要是为了观察各个管教电平的变化。
仿真时,首先触发一个病人信号,看是否产生声、光报警,并且蜂鸣器声音响,数码管是否显示对应的病人编号;直到完成了此功能,进行下一向调试。
下一向调试触发多个病人信号,同样看是否产生声、光报警,并且蜂鸣器声音响,数码管是否显示最优先的病人编号;如能完成此功能那么它是正确的。
本设计整体功能如下:
(1)当病人按下呼救信号按钮,呼救灯亮,同时显示病人编号,蜂鸣器发出呼救声,
等待医护人员来护理。
(2)按照病人的病情划分出优先级别,有多个病人同时呼救时,系统优先显示最高级别的呼救编号。
(3)当医护人员处理完最高级别呼救后,把该病房开关关闭,系统按优先等级显示下一个优先级高的病人编号。
四、心得总结
通过和同组同学的相互交流才使我对本设计有了清晰地认识。
另外在设计的过程同学们提出的好的建议使我意识到学习贵在交流,只有在交流中才能提升自己,才能丰富自己的知识;只有在交流中才能产生许多新的火花新的思想。
设计的过程中让我更加深入的了解了数电知识,让我有一个能够综合运用数、模知识机会。
让我的动手能力,逻辑思维能力的到了相应的锻炼。
也让我知道了做任何事情都应该以严谨的态度对待,否则一个小小的错误就可能导致整个设计的失败。
这个设计让我有了能够综合运用所学知识的机会;让我的动手能力,逻辑思维能力得到了相应的锻炼。
也让我对学习有了新的理解。
