1 专题(十) 电路故障分析2(家庭电路)
【规律总结】 家庭电路中常见故障如图ZT10－1所示：
图ZT10－1
例 小明同学想在家里安装一盏照明灯，如图ZT10－2所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在________方框中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试a、b、c点时，试电笔的氖管都发光，则电路的故障为________。
图ZT10－2
【思路点拨】
图ZT10－3
【答案】 2 a点之前的零线断路
【针对训练】
1．[2015·武汉] 如图ZT10－4所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是( )
图ZT10－4
A．灯泡短路 B．灯丝断了
C．开关接触不良 D．插座短路
2．如图ZT10－5所示的家庭电路中，正常发光的两盏灯突然一起熄灭。小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是( )
2
图ZT10－5
A．进户零线断了 B．插座发生短路了
C．某盏灯灯丝烧断了 D．进户火线断了
3．晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作。检查发现台灯的灯丝完好，用试电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电。你认为故障原因是( )
A．进户线火线断开
B．进户线零线断开
C．台灯短路
D．用电器总功率过大
4．李明同学家所有的用电器都不工作了，他检查线路，发现保险丝熔断了，他不是急于更换保险丝，而是利用所学知识对此进行了分析。以下原因中不可能的是( )
A．使用的用电器总功率过大
B．拉线开关中两根导线的线头相碰了
C．保险丝的规格不符合规定的要求
D．插座中的两根导线的线头相碰了
下面是小王和小明在“练习使用测电笔”的实验探究中所做的记录，已知测电笔正常，二人的操作无错误，请你和他们一起分析：
操作
现象 测插座左插孔 测插座右插孔
A插座 氖管不发光 氖管不发光
B插座 氖管不发光 氖管发光
C插座 氖管发光 氖管不发光
（1） 实验所用的三个插座中，正常的是：______．
（2） （2）从其余几只异常插座中任选一只，分析其故障或装配错误的可能原因：______
答案（1）A插座左右两孔都不发光，说明没有电流通过，不能正常工作．B插座左孔接的是零线不发光，右孔接的是火线，氖管发光，能正常工作．C插座左孔发光，右孔不发光，说明插座被短路，不能工作．
（2）当用测电笔接触C插座左孔零线时应不发光，但实际上发光，接触右孔火线时应发光，但实际上不发光．说明右孔被短路，电流直接由火线流向左孔零线．
故答案：（1）B；（2）C插座被短路．
家庭电路的故障分析
家庭电路故障有四种：
(开路)、短路、过载和漏电。
1. 故障可以用测电笔查出。
2.
很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。
3. 流大于导线规定的安全电流值。出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。
4.
电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。
如何判断家庭电路故障：
家庭电路故障主要是由于断路、短路、总功率过大等引起的。若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。当然还有其他原因、做题时需要用心判断。
例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。发生这一现象的原因可能是( ) A．插座处发生短路了
家庭电路故障分析
1、家庭电路中为什么要有保护装置？可安装哪些保护装置？
答：因为有电器的电路一旦出现故障，可能会大大增加电流，这样不仅会损坏电器， 严重时会引起火灾。因此
必须安装电路保护装置。常见的电路保护装置有熔断器（有封闭式熔断器和插入式熔断器二种，内装保险丝） 断路器（也叫“自动开关”或叫“保安器” ）。
2、保险丝有什么作用？
答：当由于电路过载或电路发生短路的原因而引起电路电流过大时，保险丝会自动熔断，对电路起保护作用。熔 断后的保险丝可更换。
3、 选用或更换保险丝时应注意哪些问题？
答：选用保险丝时应注意：应使保险丝的额定电流等于或稍大于电路中各用电器正常工作时的总电流。更换保 险丝时应注意：⑴如果是因为短路而使保险丝熔断，则更换的保险丝规格（额定电流）应与原来的保险丝相同。
⑵如果是因为电路过载而造成保险丝熔断，则必须调换规格（额定电流）不一样的保险丝。
4、 如果选用的保险丝额定电流值太大或太小会怎样？为什么说不能用铜丝或铁丝来代替保险丝？
答：如果选用的保险丝额定电流值太大，保险丝就不容易熔断，起不到保护电路的作用。如果选用的保险丝额定 电流值太小，保险丝会很容易熔断而经常断电造成不必要的麻烦。 因为在电流过大时，铜丝或铁丝一般不会熔断，
因而极易发生事故。所以说不能用铜丝或铁丝来代替保险丝。
5、 为什么家庭中常用断路器来替代内装保险丝的闸刀开关和熔断器？
答：因为断路器有下列优点：①当电流达到额定值的一定倍数时，可以在几分钟或几秒钟内自动切断电路，从而 起到电路过载或电路短路时的保护作用， 又不必更换元件。②当电路中的故障排除后， 断路器能手动复位而接通
电路。③电路需要维修时，断路器也能手动切断电路。 断路器比保险丝的作用更大、使用起来更方便。
6、 家庭电路的主要组成部分有哪些？
答：主要有：进户线和连接导线、电能表、断路器（或闸刀开关和熔断器） 、插座、灯座和开关。

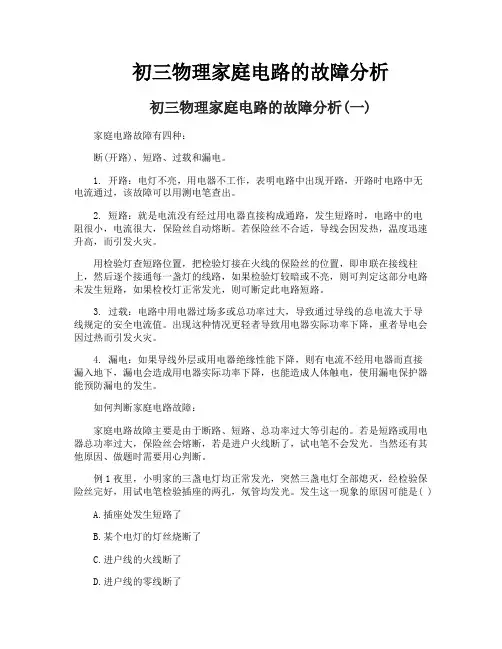

初三物理家庭电路的故障分析
初三物理家庭电路的故障分析(一)
家庭电路故障有四种：
断(开路)、短路、过载和漏电。
1. 开路：电灯不亮，用电器不工作，表明电路中出现开路，开路时电路中无电流通过，该故障可以用测电笔查出。
2. 短路：就是电流没有经过用电器直接构成通路，发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。
3. 过载：电路中用电器过场多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。
4. 漏电：如果导线外层或用电器绝缘性能下降，则有电流不经用电器而直接漏入地下，漏电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。
如何判断家庭电路故障：
家庭电路故障主要是由于断路、短路、总功率过大等引起的。若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。当然还有其他原因、做题时需要用心判断。
例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。发生这一现象的原因可能是( )
A.插座处发生短路了
B.某个电灯的灯丝烧断了
C.进户线的火线断了
D.进户线的零线断了 解析：由于保险丝完好，说明电路中一定没有出现短路现象，A选项错误;家庭电路中各个用电器是并联的.，某个电灯的灯丝烧断了，其他的电灯仍然发光，B选项错误;如果进户线的火线断了，氖管不会发光，C选项错误;正确选项是D，进户线的零线断了，使家中各个用电器都处于带电状态，故用试电笔检查时氖管均发光。
