一、原子光谱的产生原子发射光谱分析是根据原子所发射的光谱来测定物质的 化学组分的。不同物质由不同元素的原子所组成，而原子都包含着一个结构紧 密的原子核，核外围绕着不断运动的电子。每个电子处于一定的能级上，具有 一定的能量。在正常的情况下，原子处于稳定状态，它的能量是最低的，这种 状态称为基态。但当原子受到能量 （ 如热能、电能等 ） 的作用时，原子由于与高 速运动的气态粒子和电子相互碰撞而获得了能量，使原子中外层的电

一、原子光谱的产生 原子发射光谱分析是根据原子所发射的光谱来测定物质的化学组分的。不同物 质由不同元素的原子所组成，而原子都包含着一个结构紧密的原子核，核外围 绕着不断运动的 电子 。每个电子处于一定的能级上，具有一定的能量。在正常 的情况下，原子处于稳定状态，它的能量是最低的，这种状态称为基态。但当 原子受到能量 （ 如热能、电能等 ） 的作用时，原子由于与高速运动的气态粒子和 电子相互碰撞而获得了能量，使原子中外层的电子从基态跃迁到更高的能级 上，处在这种状态的原子称激发态。电子从基态跃迁至激发态所需的能量称为 激发电位，当外加的能量足够大时，原子中的电子脱离原子核的束缚力，使原 子成为离子，这种过程称为电离。原子失去一个电子成为离子时所需要的能量 称为一级电离电位。离子中的外层电子也能被激发，其所需的能量即为相应离 子的激发电位。处于激发态的原子是十分不稳定的，在极短的时间内便跃迁至 基态或 其它较低的能级上。

当原子从较高能级跃迁到基态或其它较低的能级的过程中，将释放出多余的能

量，这种能量是以一定波长的电磁波的形式辐射出去的，其辐射的能量可用下

式表示：⑴E2、E1分别为高能级、低能级的能量，h为普朗克（Planek）常数; v及入分别为所发射电磁波的频率及波长，e为光在真空中的速度。

每一条所发射的谱线的波长，取决于跃迁前后两个能级之差。由于原子的能级 很多，原子在被激发后，其外层电子可有不同的跃迁，但这些跃迁应遵循一定 的规则（即“光谱选律” ），因此对特定元素的原子可产生一系列不同波长的特 征光谱线，这些谱线按一定的顺序排列，并保持一定的强度比例。光谱分析就 是从识别这些元素的特征光谱来鉴别元素的存在 （定性分析），而这些光谱线的 强度又与试样中该元素的含量有关，因此又可利用这些谱线的强度来测定元素 的含量（定量分析）。这就是发射光谱分析的基本依据。

光谱仪的工作原理

光谱仪是一种用于分析和测量光的仪器，它能将光信号分解成不同波长的光谱，并测量各个波长处的光强度。光谱仪的工作原理基于光的色散和光的检测。

一、光的色散

光的色散是指不同波长的光在经过介质时会以不同的角度折射或者偏转的现象。光谱仪利用色散原理将光分解成不同波长的光谱，从而得到光的频谱信息。

光谱仪通常采用光栅或者棱镜作为色散元件。光栅是由一系列平行的凹槽构成的，光线经过光栅时，会发生衍射现象，不同波长的光经过衍射后会以不同的角度偏离。棱镜则是利用光在不同介质中的折射率不同而产生的色散效应。

二、光的检测

光谱仪在分解光谱后，需要对不同波长处的光强度进行测量。光的检测普通采用光电探测器，常见的有光电二极管（photodiode）、光电倍增管（photomultiplier

tube）和CCD（charge-coupled device）等。

光电二极管是一种能够将光能转化为电能的器件。当光照射到光电二极管上时，光子的能量被转化为电子的能量，产生电流。光电二极管的输出电流与入射光的强度呈线性关系。

光电倍增管是一种能够放大微弱光信号的器件。当光照射到光电倍增管上时，光子会引起光电子发射，产生电流。这些光电子经过倍增过程，通过多级倍增器被放大成可测量的电流信号。

CCD是一种由大量光敏元件构成的图象传感器。当光照射到CCD上时，光子被光敏元件吸收并转化为电荷。这些电荷会根据光的强度分布在CCD上的不同位置，通过读取电荷分布来得到光的强度信息。 三、光谱仪的工作流程

光谱仪的工作流程普通包括以下几个步骤：

1. 入射光的采集：光谱仪通过透镜或者光纤将待测光线采集到仪器中。

2. 光的分解：采集到的光线经过色散元件（光栅或者棱镜）进行分解，得到不同波长的光谱。

3. 光的检测：分解后的光谱通过光电探测器进行检测，将光信号转化为电信号。

4. 信号处理：电信号经过放大、滤波等处理后，被转换为数字信号。

光谱仪的原理

光谱仪是一种用于分析光谱的仪器，它可以将入射光按照波长进行分离，并测量每一个波长对应的光强。

光谱仪的工作原理基于光的衍射或者光的干涉。一般来说，光谱仪由三部分组成：入射系统、分光系统和检测系统。

入射系统的主要作用是收集并聚焦光线，将光线引入光谱仪。入射系统通常包括凹透镜、凸透镜以及光纤等元件，这些元件能够使光线集中并进入分光系统。

分光系统是光谱仪的核心部分，它主要通过衍射或者干涉的方法将入射光按照波长进行分离。在分光系统中，会使用一系列光栅、棱镜或者干涉仪等装置来实现波长的分离。当光通过光栅时，栅片上的光栅结构会引起光的衍射，使得不同波长的光以不同的角度发生偏折，从而实现分离。类似地，通过利用棱镜的折射特性或者通过干涉仪的干涉效应，也能够实现波长的分离。

检测系统用于测量每一个波长对应的光强。当分光系统将光分离后，不同波长的光会落到检测器上。检测器可以是光电二极管、光电倍增管、CCD芯片等。这些检测器会将光信号转化为电信号，并通过电路处理和放大，最终得到光强随波长变化的光谱图。

总的来说，光谱仪通过将入射光按照波长进行分离，并测量每个波长的光强，从而获取到样品所辐射或吸收的光谱信息。这种基于光的衍射或者干涉的原理，使得光谱仪在各种领域的光谱分析、物质检测等工作中有着广泛的应用。

－　新品发布　

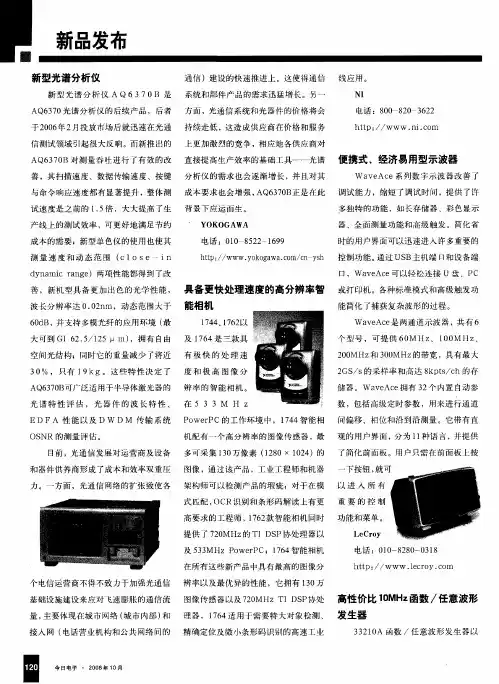

新型光谱分析仪　
