水泥密度、比表面积检测记录

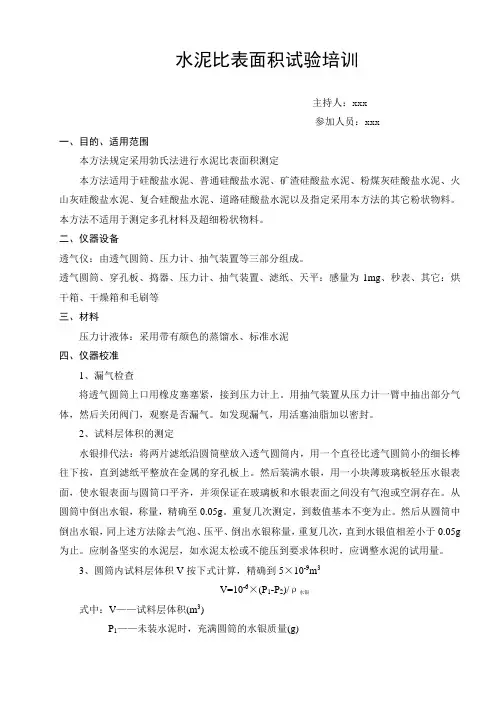

水泥比表面积试验培训

主持人：xxx

参加人员：xxx

一、目的、适用范围

本方法规定采用勃氏法进行水泥比表面积测定

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。本方法不适用于测定多孔材料及超细粉状物料。

二、仪器设备

透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

透气圆筒、穿孔板、捣器、压力计、抽气装置、滤纸、天平：感量为1mg、秒表、其它：烘干箱、干燥箱和毛刷等

三、材料

压力计液体：采用带有颜色的蒸馏水、标准水泥

四、仪器校准

1、漏气检查

将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。如发现漏气，用活塞油脂加以密封。

2、试料层体积的测定

水银排代法：将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径比透气圆筒小的细长棒往下按，直到滤纸平整放在金属的穿孔板上。然后装满水银，用一小块薄玻璃板轻压水银表面，使水银表面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。从圆筒中倒出水银，称量，精确至0.05g。重复几次测定，到数值基本不变为止。然后从圆筒中倒出水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银值相差小于0.05g为止。应制备坚实的水泥层，如水泥太松或不能压到要求体积时，应调整水泥的试用量。

3、圆筒内试料层体积V按下式计算，精确到5×10-9m3

V=10-6×(P1-P2)/ρ水银

式中：V——试料层体积(m3)

P1——未装水泥时，充满圆筒的水银质量(g) P2——装水泥后，充满圆筒的水银质量(g)

ρ水银——试验温度下水银的密度(g/cm3)

水泥比表面积测定方法(勃氏法)

定义：单位质量的水泥粉末所具有的总表面积，以平方厘米每克（cm2/g）或平方米每千克（m2/kg）表示

透气法的基本原理

透气法测定比表面积，是根据一定量的空气通过具有一定空隙率和规定厚度的试料层时，所受到的阻力不同而引起流速的变化来测定试料比表面积。粉料越细、比表面积越大、空气透过时的阻力越大，则一定量空气透过同样厚度的试料层所需的时间就越长，反之时间越短。在一定空隙的水泥层中，空隙的大小和数量是颗粒尺寸的函数，同时也决定了通过试料层的气流速度。

流体在颗粒与颗粒之间的流动可以看做在无数“假象”的毛细管中流动，颗粒越小，颗粒与颗粒间的空隙也越小，在一定空隙中的粉末层体积中的毛细管孔道数就越多。毛细管孔道直径越细，气体在管道内通过的阻力越大，即气体在物料层中流动就越慢。因此可假定气体在孔道内的流动为粘性流动。

勃氏透气仪测定比表面积

1、仪器构造：

勃氏透气仪的外形及结构示意图见下图。

勃氏透气仪有透气圆筒、捣器、U型压力计的抽气泵三部分组成。透气圆筒内径12.7mm穿孔板上均匀分布35个孔径1mm的小孔，捣器深入圆筒的距离应保证试料层厚度为15mm、透气圆筒与U型压力计是通过磨口直接连接。 2.仪器常数的标定

2.1 试料层体积的测定：用水银排代法测定试料层体积。根据在圆筒内装试料之前和装试料之后的水银排开的质量，再除以试验温度下的水银的密度，即为试料层体积V（cm3），计算式：

V=(P1-P2)/ρ水银

式中：

V —透气圆筒的试料层体积。（cm3）

P1—未装试料是充满圆筒的水银重量，（g）

P2—装试料后，充满圆筒的水银重量，（g）

水泥比表面积试验记录表

Prepared on 24 November 2020 水泥比表面积试验记录表

工程名称：金湖X101黎戴线中东河、二组小桥建设工程 合同号： 编号：

试表1-23

任务单号 试验环境 温度20℃ 湿度55%

试验日期 试验设备 透气比表面积仪、分析天平

试验规程 JTG E30-2005 试验人员

评定标准 GB175-2007 复核人员

厂家牌号 淮安海螺 品种及强度等级

一、水泥密度（李氏瓶法）试验

试验次 数 水泥

质量

M

（g） 李氏瓶液面读数

水泥所排开无水煤油的体积V(cm3) 密 度

（kg /

m2） 平 均

（kg /

m2） 恒温水槽温度（℃） 初始无水煤油体积的读数V1(cm3) 装入水泥后无水煤油体积的读数V2(cm3)

1 3110

3100

2 3090

二、试料层体积的测定

测定时温度（℃） 20 水银密度（g/ cm3）

未装水泥时充满圆筒的水银质量P1（g） 平均值（g） 装入约水泥后充满圆筒的水银质量P2（g） 圆筒内试料层体积V(cm3) 平均值V（cm3）

三、试样质量的确定

试样名称 试样密度（g/ cm3） 试料层体积V(cm3) 试料层孔隙率 试样质量W（g）

水泥

标准试样

四、比表面积的测定

标准试样的比表面积Ss 310 备注

标准试样试验时 被测试样试验时 被测试样的比表面积S（m2 /kg） 平均值S（m2

/kg） 液面降落测得的时间Ts(s) 温度（℃） 液面降落测得的时间T (s) 温度（℃）

20 20 342 343

仅供个人学习参考 水泥比表面积测定方法(勃氏法)

1目的、适用范围

本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。本方法不适用于测定多孔材料及超细粉状物料。

2仪器设备

2.1 Blaine透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2 透气圆筒：内径为12.70±0.05mm，由不锈钢制成。

2.3 穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为1.0～0.1mm。捣器：用不锈钢制成，插入圆筒时，其间隙不大于0.1mm。

2.4 压力计：Ｕ形压力计，由外径为9mm的，具有标准厚度的玻璃管制成。

2.5 抽气装置：用小型电磁泵，也可用抽气球。

2.6 滤纸：采用符合国标的中速定量滤纸。

2.7 分析天平：分度值为1mg。

2.8 计时秒表：精确读到0.5s。

2.9 烘干箱。

3 材料

3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。4仪器校准

4.1漏气检查。将透气圆筒上口用橡皮塞塞紧，接到压力计上。用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。如发现漏气，用活塞油脂加以密封。

4.2试料层体积的测定

4.2.1 用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。从圆筒中倒出水银，称量，精确至0.05g。重复几次测定，到数值基本不变为止。然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层。再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。
