经纬仪检测报告

实用的经纬仪测量实习报告四篇

经纬仪测量实习报告篇1

转眼间__年已经远去，我们又迎来了崭新的一年。总结一年来的工作，站在个人角度谈谈对测量工作的认识。

质量是企业的生命，质量是企业发展的根本保证。在建筑市场竞争激烈的今天，如何提高施工质量管理水平是每一位企业管理者必须思考的问题。影响施工质量的因素方方面面。我从工程测量的角度，分析一下测量放线工作对保证和提高施工质量的重要作用，并简单阐述如何加强对测量工作的管理以提高施工质量。

测量放线是市政道路工程很重要的一项技术工作，贯穿于施工的全过程，从施工前的准备，到施工过程，到施工结束以后的竣工验收，都离不开测量工作。如何把测量放线做得又快又好，是对测量技术人员一项基本技能的考验和基本要求。

一、做好开工前的测量交底

工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。这些桩一般在于农田或居民区内，很容易被人为破坏，而一旦破坏，再让勘测设计单位来补测，则既耽误施工，又要增加一定的费用。

二、中线复测和边线放样 中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。

定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。

路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。关于中线复测和边线放样，应注意做好以下几点;

一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50～100米;应注意与桥涵等结构物的中心是否闭合;应注意与房屋等建筑物的相对位置与图纸是否相符。如果发现问题及时联系设计单位查明原因。

经纬仪检测报告

概述

经纬仪是一种测量地面上物体位置和方位的仪器，也是测量地球上某一点纬度和经度的重要工具。本文档旨在对经纬仪进行全面的检测，包括使用方法、检测流程、结果分析等内容。

使用方法

为了保证测量的准确性，使用经纬仪时需要遵循一定的操作步骤：

1. 准备工作：在使用经纬仪前，确保仪器的各个部件完好无损，如支架、望远镜等。同时，确认经纬仪所使用的标准，如大地水准面、参考椭球等。

2. 设置基准：根据使用要求，选择一个参考点或基准点，使其与经纬仪望远镜准线上的十字线对齐。通过调整望远镜水平，并使用调节螺丝来使十字线与基准点对齐。

3. 移动仪器：根据需要，将经纬仪移动到需要测量的地点。在移动过程中，保持仪器的稳定，并再次调整仪器的水平，以确保测量的准确性。

4. 观测和记录：通过望远镜观测目标物体，同时使用经纬仪的刻度和坐标系统来确定目标物体的位置和方位。将观测结果准确记录下来，包括纬度、经度、方位角等信息。

5. 结束使用：完成测量后，将经纬仪放置在稳定的位置，并进行必要的维护和保养，以确保下次使用时的准确性和可靠性。

检测流程

经纬仪的检测流程一般包括以下几个步骤：

1. 外观检查：检查经纬仪外观是否完好，包括仪器表面是否有损伤、脏污等情况。同时还要检查仪器的各个部件是否齐全，如支架、测量刻度等。

2. 功能测试：检测经纬仪的各种功能是否正常。包括调节螺丝的灵活性，望远镜的对焦性能等。通过测试可以判断仪器是否能够满足使用要求。

3. 准确度测试：测试经纬仪的准确度。可以通过与已知坐标点的对比来确定经纬仪的准确度。并记录偏差值和误差范围。

4. 稳定性测试：测试经纬仪的稳定性，包括测量过程中的抖动情况、仪器的固定性等。通过测试可以评估仪器的抗干扰能力和测量精度。 5. 可靠性测试：测试经纬仪的可靠性，包括长时间使用的稳定性、重复测试的一致性等。通过测试可以判断仪器的使用寿命和信赖性。

结果分析

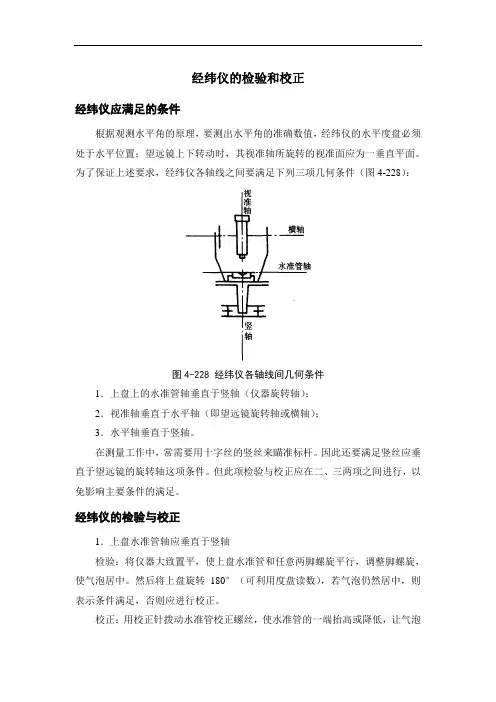

经纬仪的检验和校正

经纬仪应满足的条件

根据观测水平角的原理，要测出水平角的准确数值，经纬仪的水平度盘必须处于水平位置；望远镜上下转动时，其视准轴所旋转的视准面应为一垂直平面。为了保证上述要求，经纬仪各轴线之间要满足下列三项几何条件（图4-228）：

图4-228 经纬仪各轴线间几何条件

1．上盘上的水准管轴垂直于竖轴（仪器旋转轴）；

2．视准轴垂直于水平轴（即望远镜旋转轴或横轴）；

3．水平轴垂直于竖轴。

在测量工作中，常需要用十字丝的竖丝来瞄准标杆。因此还要满足竖丝应垂直于望远镜的旋转轴这项条件。但此项检验与校正应在二、三两项之间进行，以免影响主要条件的满足。

经纬仪的检验与校正

1．上盘水准管轴应垂直于竖轴

检验：将仪器大致置平，使上盘水准管和任意两脚螺旋平行，调整脚螺旋，使气泡居中。然后将上盘旋转180°（可利用度盘读数），若气泡仍然居中，则表示条件满足，否则应进行校正。

校正：用校正针拨动水准管校正螺丝，使水准管的一端抬高或降低，让气泡

退回偏离中点的一半，另一半调整脚螺旋使其居中。此项检验须反复进行，直至水准管不论轮到任何方向，气泡偏离中央不超过半格为止。

为了便于仪器整平，有的仪器上装有圆水准器。圆水准器的校正可根据已校正好的水准管进行，即利用水准管将仪器置平，拨动圆水准器校正螺丝（一松一紧），使气泡居中。圆水准器亦可单独进行校正，其方法见水准仪的检验与校正。

2．十字丝的竖丝应垂直于横轴

检验：将仪器安平，使望远镜十字丝交点对准远方一点目标，旋紧度盘制动螺旋（如为游标经纬仪，则旋紧游标盘及度盘制动螺旋），然后旋转望远镜微动螺旋，使其上下微动，若该点始终都在竖丝上移动，则表示条件满足。如果偏离竖丝（图4-229），说明竖丝不垂直于横轴。

图4-229 十字丝检验

校正：松开十字丝的两相邻校正螺丝，并转动十字丝环使满足条件。校正好以后，将松动的螺丝旋紧。由于各种仪器望远镜目镜整套的结构各不相同，故校正方法亦稍有差异。

经纬仪检测报告

一般用于对地球上的物体进行精确测量，比如建筑物、桥梁、道路等。经纬仪的使用可以较快地确定一个物体的位置以及其与其他物体之间的距离、方向等信息，因此在建设和工程领域广泛运用。

经纬仪主要由一个旋转的圆盘和一个固定的标尺组成，它能够精确地测量物体的水平和垂直角度，以及对星座、方向等信息进行读数。为了确保测量的准确性，使用经纬仪进行测量前，必须进行仪器检测以确保它的正确性和准确性。

经纬仪检测通常分为两个步骤。第一步是查看仪器的工作状态和各个组件的运行条件，包括直线标尺的弧度、转盘和标尺的平面度、旋转轴的垂直度、仪器零位、方位矫正、粮仓的高度、重力中心等细部问题。第二步是通过一系列测量来确认仪器的准确性并进行必要的矫正。

在经纬仪检测过程中，需要注意使用者的前期准备工作。首先是仪器的清洁工作，包括清理外壳、透镜、标尺、转盘等部件的污垢，以避免各个部件对测量结果的影响。其次，需要对使用人员进行必要的训练和培训，使其掌握经纬仪的使用方法和检测的各项注意事项。

经纬仪检测还需要进行周期性检修和维护工作，以确保其持续的工作可靠性和测量的准确性。在使用之前，必须进行周密的检查和测量，并及时记录和处理发现的问题。

经纬仪的使用需要注意一些技巧和窍门，比如，在操作时应保持仪器水平和稳定，以减少测量误差。在外界环境因素中，比如风、温度变化等影响时，仪器应进行合适的调整，并进行再次检测以确认其测量效果不受影响。

总之，对于建筑和工程行业来说非常重要，它能够提供准确的物体位置、方向和距离等信息，帮助各行业做出更好的决策和管理。在使用过程中要保持严密的检测和维护，以确保仪器的正常运行和测量的准确性。
